Επεξεργαστής MPC8245LZU300D: φύλλο δεδομένων, χαρακτηριστικά, εφαρμογές και προδιαγραφές

Το MPC8245LZU300D είναι ένας ισχυρός επεξεργαστής από την NXP USA Inc. για ενσωματωμένα συστήματα που πρέπει να είναι ταχεία, αποτελεσματικά και συμπαγή.Τρέχει σε 300 MHz, υποστηρίζει έως 2 GB SDRAM και διαθέτει διασύνδεση PCI 32-bit για σύνδεση με άλλες συσκευές.Αυτός ο επεξεργαστής περιλαμβάνει ενσωματωμένα χαρακτηριστικά όπως το Dual UARTS, έναν ελεγκτή I²C και έναν ελεγκτή DMA δύο καναλιών, καθιστώντας το εξαιρετικό για το χειρισμό διαφορετικών εργασιών ταυτόχρονα.Αυτός ο οδηγός εξηγεί τα χαρακτηριστικά, το σχεδιασμό, τις χρήσεις και τα οφέλη, βοηθώντας σας να καταλάβετε γιατί είναι μια εξαιρετική επιλογή για δικτύωση, βιομηχανική αυτοματοποίηση, αποθήκευση, τηλεπικοινωνίες και άλλες ενσωματωμένες εφαρμογές.

Κατάλογος

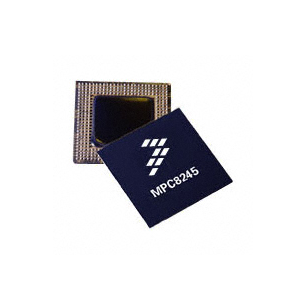

MPC8245LZU300D Περιγραφή

Ο MPC8245LZU300D Από την NXP USA Inc. είναι ένας ολοκληρωμένος επεξεργαστής υψηλής απόδοσης που βασίζεται στον πυρήνα PowerPC 603E, βελτιστοποιημένο για ενσωματωμένες εφαρμογές που απαιτούν αποτελεσματικό κόστος, χώρο και διαχείριση ενέργειας.Αυτή η παραλλαγή λειτουργεί με ταχύτητα πυρήνα 300 MHz και υποστηρίζει μέχρι 2 GB SDRAM, καθιστώντας την κατάλληλη για απαιτητικές εφαρμογές.Διαθέτει μια διασύνδεση PCI 32-bit ικανή για 66 MHz, ενισχύοντας τη συμβατότητά του με μια ποικιλία περιφερειακών PCI.Οι ολοκληρωμένες λειτουργίες περιλαμβάνουν διπλά καθολικά ασύγχρονους ασθενείς-μεταδιδακτορικούς (Duarts), ελεγκτή I²C και ελεγκτή DMA δύο καναλιών, μεταξύ άλλων, που συμβάλλουν στην ευελιξία του για την αποτελεσματική αντιμετώπιση σύνθετων εργασιών επεξεργασίας.Συσκευασμένο σε διαμόρφωση πλέγματος πλέγματος 352 μπάλας (TBGA), το MPC8245LZU300D εξασφαλίζει ένα συμπαγές αποτύπωμα με ισχυρή απόδοση σε θερμοκρασίες που κυμαίνονται από 0 ° C έως 105 ° C.

Αν ψάχνετε να τοποθετήσετε μια μαζική παραγγελία για το MPC8245LZU300D, σκεφτείτε να αγοράσετε από εμάς.Θα βεβαιωθούμε ότι έχετε την καλύτερη προσφορά και μπορείτε να αξιοποιήσετε πλήρως αυτόν τον ισχυρό επεξεργαστή για τα επερχόμενα έργα σας.

Mpc8245lzu300d χαρακτηριστικά

Αρχιτεκτονική Superscalar:Επιτρέπει στον επεξεργαστή να εκτελεί πολλαπλές οδηγίες ανά κύκλο ρολογιού, ενισχύοντας την αποτελεσματικότητα και την ταχύτητα του πυρήνα.

Ενσωματωμένες κρυφές μνήμες:Διαθέτει 16 KB της προσωρινής μνήμης εντολών και 16 KB της προσωρινής μνήμης δεδομένων, η οποία μπορεί να είναι εν μέρει ή πλήρως κλειδωμένη.Αυτό βοηθά στην ελαχιστοποίηση του χρόνου που λαμβάνεται για την πρόσβαση συχνά χρησιμοποιούμενα δεδομένα, επιτάχυνση της επεξεργασίας.

Δυναμική διαχείριση ενέργειας:Περιλαμβάνει τρόπους διαχείρισης ενέργειας όπως το NAP, το Doze και το Sleep, οι οποίοι συμβάλλουν στη μείωση της κατανάλωσης ενέργειας με βάση τις λειτουργικές απαιτήσεις του επεξεργαστή.

Υποστήριξη SDRAM:Μπορεί να χειριστεί έως και 2 GB SDRAM σε δίαυλο δεδομένων 32 ή 64 bit.Υποστηρίζει πολλαπλές διαμορφώσεις, φιλοξενώντας διαφορετικά μεγέθη και τύπους τραπεζών μνήμης.

Διόρθωση σφάλματος:Χρησιμοποιεί μηχανισμούς όπως το Write Buffering για πρόσβαση PCI και επεξεργαστή, με υποστήριξη για τεχνικές ακεραιότητας δεδομένων όπως η ισοτιμία, οι λειτουργίες που τροποποιούν ανάγνωση ή το ECC (κωδικός διορθωτικής σφάλματος).

Ευέλικτες διεπαφές ROM και I/O:Υποστηρίζει διάφορους τύπους ROM και μνήμης flash και προσφέρει πολλαπλές θύρες I/O γενικής χρήσης, καθιστώντας την προσαρμόσιμη σε διαφορετικές αρχιτεκτονικές συστήματος.

32-bit PCI Bus:Λειτουργεί σε ταχύτητες έως 66 MHz και συμμορφώνεται με τα πρότυπα PCI 2.2.Είναι επίσης ικανό να διασυνδέεται με μια σειρά περιφερειακών PCI χάρη στην ανοχή του 5.0-V.

Υποστήριξη διπλού καναλιού:Διαθέτει ελεγκτή DMA δύο καναλιών που υποστηρίζει τρόπους άμεσης και αλυσίδας, οι οποίοι μπορούν να αυτοματοποιήσουν και να συνδέσουν τις μεταφορές δεδομένων για πιο αποτελεσματικό χειρισμό δεδομένων.

Δυνατότητα διασκορπισμού:Διευκολύνει τις λειτουργίες που περιλαμβάνουν την ανάγνωση από ή τη γραφή σε μη συνεχόμενα τμήματα μνήμης, εξοπλισμένα με ουρά μεταφοράς και πολλαπλές επιλογές διακοπής για τη διαχείριση των μεταφορών δεδομένων αποτελεσματικά.

Διεπαφές επικοινωνίας:Περιλαμβάνει δύο UARTs για σειριακή επικοινωνία και έναν ελεγκτή I²C που υποστηρίζει τόσο master όσο και σκλάβους τρόπους, επιτρέποντας ποικίλες ανάγκες επικοινωνίας.

Προγραμματιζόμενος ελεγκτής διακοπής:Παρέχει ισχυρή διαχείριση του υλικού και των σειριακών διακοπών, βελτιώνοντας την ανταπόκριση και τον έλεγχο του συστήματος.

Χρονοδιακόπτες και παραγωγή ρολογιών:Ενσωματώνει τέσσερις προγραμματιζόμενους χρονομετρητές και ενσωματωμένους μηχανισμούς για τη δημιουργία ρολογιών για το δίαυλο PCI και το SDRAM, εξασφαλίζοντας ακριβή χρονισμό και συγχρονισμό σε διαφορετικά στοιχεία του συστήματος.

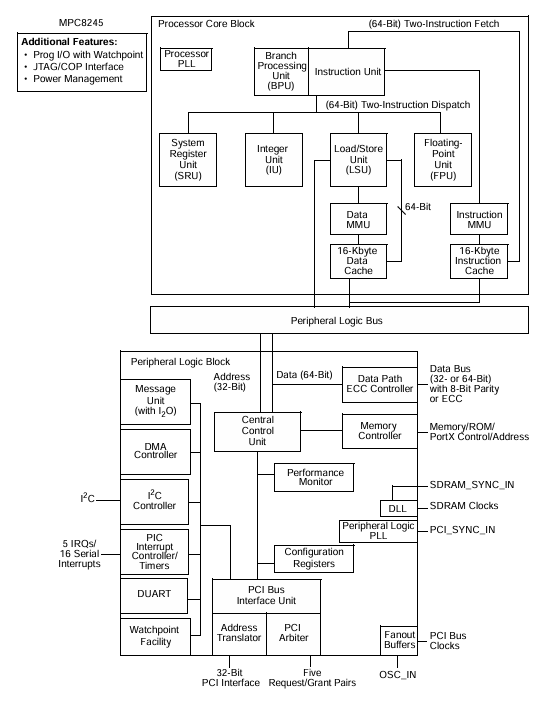

MPC8245LZU300D Διάγραμμα μπλοκ

Ο MPC8245LZU300D Διάγραμμα μπλοκ δείχνει πώς αλληλεπιδρούν ο επεξεργαστής και τα περιφερειακά.Έχει δύο κύρια τμήματα: το Μπλοκ πυρήνα επεξεργαστή και ο Περιφερειακό λογικό μπλοκ.Το μπλοκ πυρήνα του επεξεργαστή χειρίζεται υπολογισμούς.Περιλαμβάνει το Μονάδα επεξεργασίας κλάδου (BPU), Ακέραιο Μονάδα (IU), Μονάδα πλωτού σημείου (FPU), και Μονάδα φόρτωσης/αποθήκευσης (LSU).Οι οδηγίες λαμβάνουν, επεξεργάζονται και εκτελούνται αποτελεσματικά με τη βοήθεια του 16-kbyte Δεδομένα και προσωρινές αποθήκευσης οδηγιών.Ο Μονάδες διαχείρισης μνήμης (MMUS) Διαχείριση πρόσβασης μνήμης.Ο Περιφερειακό λογικό μπλοκ συνδέει τον επεξεργαστή με εξωτερικές συσκευές.Περιλαμβάνει ένα Ελεγκτής DMA Για γρήγορες μεταφορές μνήμης, ένα Ελεγκτής I²C για επικοινωνία και α Μονάδα μηνυμάτων για λειτουργίες εισόδου/εξόδου.Ο Διεπαφή λεωφορείου PCI Υποστηρίζει μια σύνδεση PCI 32-bit για επέκταση.ΕΝΑ Ελεγκτής μνήμης χειρίζεται τη μνήμη του συστήματος, συμπεριλαμβανομένης Ουσία ρολόγια συγχρονισμού.Για τον έλεγχο του συστήματος, έχει ένα Pic διακόπτης ελεγκτή Αυτό διαχειρίζεται διακόπτει από διαφορετικές πηγές.Ο Διαδρομή δεδομένων ECC Controller Εξασφαλίζει την ακεραιότητα των δεδομένων, την υποστήριξη των λεωφορείων δεδομένων 32-bit ή 64-bit με ισοτιμία ή ECC (κωδικός διόρθωσης σφαλμάτων).Σήματα ρολογιού όπως Osc_in και PCI_SYNC_IN Κρατήστε τα πάντα συγχρονισμένα για ομαλή λειτουργία.

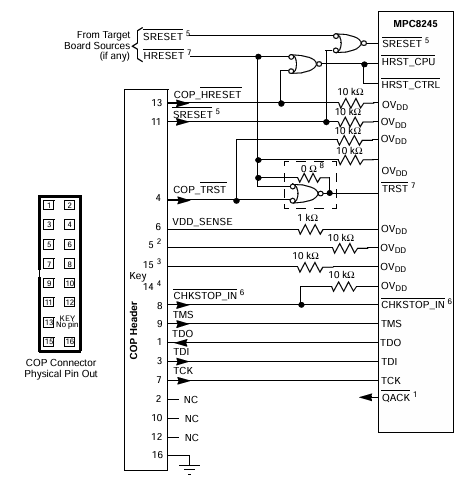

Διάγραμμα συνδετήρα

Ο Διάγραμμα συνδετήρα Για το MPC8245LZU300D δείχνει τη διεπαφή εντοπισμού σφαλμάτων και επαναφοράς που χρησιμοποιείται για τη δοκιμή και την αντιμετώπιση προβλημάτων του επεξεργαστή.Ο Κεφαλίδα 16 ακίδων συνδέει τον επεξεργαστή με εξωτερικό JTAG/COP εργαλεία εντοπισμού σφαλμάτων.Τα βασικά σήματα περιλαμβάνουν Ουσία, Υδατόπατος, και COP_HRESET, το σύστημα ελέγχου επαναφέρεται.Ο Hrst_ctrl Η είσοδος βοηθά τον συντονισμό επαναλήψεων χρησιμοποιώντας λογικές πύλες.Ο COP_TRST επαναφέρει το Jtag Δοκιμαστική λογική.Τα σήματα JTAG: TMS, TDO, TDI, και Tck χρησιμοποιούνται για τη σάρωση των ορίων και το σφάλμα εντός κυκλώματος.Ο Chkstop_in ΣΗΜΑ ΕΛΕΓΧΟΙ Επεξεργαστή Επεξεργαστής κατά τη διάρκεια της εντοπισμού σφαλμάτων, ενώ Vdd_sense Παρακολουθεί την τάση του συστήματος.Οι αντιστάσεις Pull-up και pull-down (10 kΩ, 1 kΩ) βοηθούν στη σταθεροποίηση των σημάτων.Ο Qual Το σήμα βοηθά στον συντονισμό εντοπισμού σφαλμάτων.Ο Συνδετήρα αστυνομίας Ακολουθεί το πρότυπο JTAG Pinout, καθιστώντας εύκολο να συνδεθείτε με εργαλεία εντοπισμού σφαλμάτων.

Προδιαγραφές MPC8245LZU300D

Τύπος	Παράμετρος
Κατασκευαστής	NXP USA Inc.
Σειρά	MPC82XX
Συσκευασία	Δίσκος
Κατάσταση μέρους	Απηρχαιωμένος
Βασικός επεξεργαστής	PowerPC 603E
Αριθμός πυρήνων/πλάτους λεωφορείου	1 πυρήνας, 32-bit
Ταχύτητα	300MHz
Ελεγκτές RAM	Ουσία
Επιτάχυνση γραφικών	Οχι
Τάση - I/O	3.3V
Θερμοκρασία λειτουργίας	0 ° C ~ 105 ° C (ΤΑ)
Τύπος τοποθέτησης	Επιφανειακή βάση
Πακέτο / θήκη	352-LBGA
Πακέτο συσκευών προμηθευτή	352-TBGA (35x35)
Πρόσθετες διεπαφές	I2c, i²o, PCI, UART
Αριθμός προϊόντος βάσης	MPC82

Εφαρμογές MPC8245LZU300D

Εξοπλισμός δικτύωσης

Το MPC8245LZU300D είναι ιδανικό για συσκευές δικτύωσης, όπως δρομολογητές, διακόπτες και κάρτες διασύνδεσης δικτύου.Η ισχυρή διεπαφή PCI και τα ολοκληρωμένα περιφερειακά επικοινωνίας επιτρέπουν τις μεταφορές δεδομένων υψηλής ταχύτητας και την αποτελεσματική διαχείριση πολλαπλών πρωτοκόλλων επικοινωνίας.Αυτή η δυνατότητα ενισχύει την απόδοση και την αξιοπιστία των λειτουργιών δικτύου.

Βιομηχανικός αυτοματισμός

Στον βιομηχανικό αυτοματισμό, αυτός ο επεξεργαστής παίζει ρόλο στα συστήματα τροφοδοσίας όπως οι προγραμματιζόμενοι λογικοί ελεγκτές (PLCs), οι διεπαφές μηχανών (HMIS) και άλλα μηχανήματα αυτοματισμού.Η ικανότητα του επεξεργαστή να χειρίζεται τις εργασίες ελέγχου και παρακολούθησης το καθιστά σημαντικό στοιχείο στα σύγχρονα βιομηχανικά περιβάλλοντα, εξασφαλίζοντας την ακριβή και αποτελεσματική διαχείριση των διαδικασιών.

Λύσεις αποθήκευσης

Η διεπαφή μνήμης προηγμένης μνήμης και οι δυνατότητες DMA του MPC8245LZU300D καθιστούν μια εξαιρετική επιλογή για εφαρμογές που σχετίζονται με την αποθήκευση, συμπεριλαμβανομένων των ελεγκτών RAID και των δικτύων αποθήκευσης (SANS).Εξαρτάται από τη διαχείριση της πρόσβασης δεδομένων υψηλής ταχύτητας και της αποτελεσματικής διαχείρισης αποθήκευσης, τα οποία είναι εξαιρετικά σε περιβάλλοντα όπου η ακεραιότητα των δεδομένων και η γρήγορη πρόσβαση είναι προτεραιότητες.

Τηλεπικοινωνίες

Αυτός ο μικροεπεξεργαστής είναι κατάλληλος για χρήση σε τηλεπικοινωνιακό εξοπλισμό, όπως σταθμούς βάσης και πύλες.Η ικανότητά του να χειρίζεται αποτελεσματικά πολλαπλές ροές δεδομένων και να υποστηρίζει διάφορα πρωτόκολλα επικοινωνίας βοηθά στη βελτίωση της συνολικής λειτουργικότητας και της αξιοπιστίας της υποδομής των τηλεπικοινωνιών.

Ενσωματωμένα συστήματα

Οι ευέλικτες δυνατότητες ολοκλήρωσης του MPC8245LZU300D καθιστούν πρωταρχικό υποψήφιο για ενσωματωμένα συστήματα που βρίσκονται στα ηλεκτρονικά, τα ηλεκτρονικά και τα ιατρικά προϊόντα της αυτοκινητοβιομηχανίας.Το φάσμα των ολοκληρωμένων περιφερειακών και διεπαφών επιτρέπει το σχεδιασμό εξειδικευμένων ενσωματωμένων λύσεων υψηλής απόδοσης προσαρμοσμένες για να καλύψουν τις συγκεκριμένες ανάγκες αυτών των βιομηχανιών.

MPC8245LZU300D παρόμοια μέρη

• MPC8245LVV333D

• MPC8245LZU300D

• MPC8245TVV300D

Πλεονεκτήματα MPC8245LZU300D

Ολοκληρωμένο σχέδιο συστήματος σε chip (SOC)

Το MPC8245LZU300D συνδυάζει τον πυρήνα του επεξεργαστή, τους ελεγκτές μνήμης και τα περιφερειακά σε ένα μόνο τσιπ.Αυτή η προσέγγιση SOC απλοποιεί την αρχιτεκτονική του συστήματος, ελαχιστοποιεί την ανάγκη για εξωτερικά εξαρτήματα και μπορεί να οδηγήσει σε μείωση του κόστους τόσο στις φάσεις ανάπτυξης όσο και στην παραγωγή.

Επεξεργασία υψηλής απόδοσης

Ο επεξεργαστής λειτουργεί με συχνότητα 300 MHz και χρησιμοποιεί μια αρχιτεκτονική Superscalar, η οποία του επιτρέπει να εκτελεί πολλαπλές οδηγίες ανά κύκλο ρολογιού.Αυτή η ικανότητα επεξεργασίας υψηλής απόδοσης εξασφαλίζει αποτελεσματική λειτουργία και είναι ανώτερη από τους επεξεργαστές που δεν υποστηρίζουν έναν τέτοιο παραλληλισμό, καθιστώντας το ιδανικό για απαιτητικές εφαρμογές.

Ευέλικτη υποστήριξη μνήμης

Αυτός ο επεξεργαστής υποστηρίζει έως και 2 GB του SDRAM και διαθέτει μια προηγμένη διεπαφή μνήμης που περιλαμβάνει διόρθωση σφαλμάτων και ευέλικτη διεπαφή ROM και I/O.Αυτό το επίπεδο υποστήριξης μνήμης παρέχει ευελιξία, επιτρέποντας στο σύστημα να προσαρμόσει τη διαμόρφωση της μνήμης για να ικανοποιήσει συγκεκριμένες ανάγκες εφαρμογής, ένα πλεονέκτημα έναντι πιο άκαμπτων συστημάτων.

Περιεκτική περιφερειακή ενσωμάτωση

Το MPC8245LZU300D περιλαμβάνει ενσωματωμένες διεπαφές επικοινωνίας όπως UARTS και ελεγκτή I²C, καθώς και προγραμματιζόμενους χρονομετρητές και ελεγκτές διακοπής.Αυτή η εκτεταμένη περιφερειακή ενσωμάτωση μειώνει την ανάγκη για πρόσθετα εξωτερικά εξαρτήματα, απλοποιώντας το συνολικό σχεδιασμό και τη βελτίωση της αξιοπιστίας του συστήματος μειώνοντας τα πιθανά σημεία αποτυχίας.

Χαμηλή κατανάλωση ενέργειας

Διαθέτοντας δυναμική διαχείριση ενέργειας με τρόπους όπως το NAP, το Doze και το Sleep, ο επεξεργαστής μπορεί να βελτιστοποιήσει τη χρήση ενέργειας με βάση τις τρέχουσες απαιτήσεις φόρτου εργασίας.Αυτή η δυνατότητα χρησιμοποιείται σε εφαρμογές όπου απαιτείται απόδοση ρεύματος, παρέχοντας ένα πλεονέκτημα έναντι άλλων επεξεργαστών που δεν διαθέτουν τέτοιο λεπτομερή έλεγχο ισχύος.

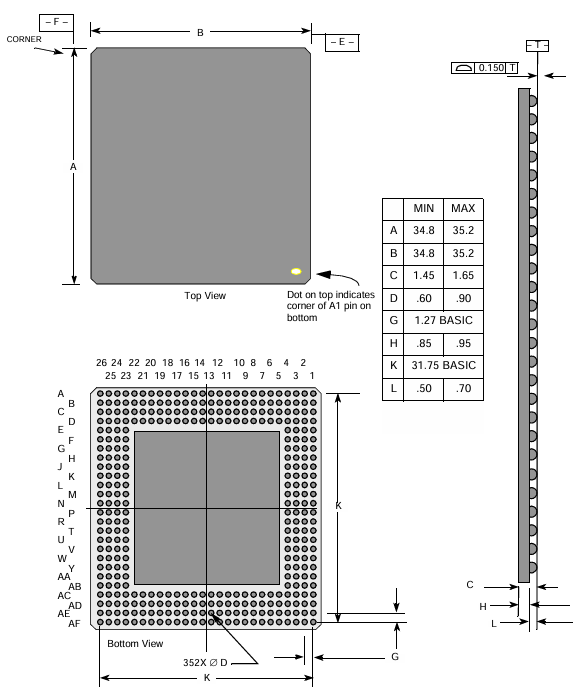

Διαστάσεις συσκευασίας MPC8245LZU300D

Παράμετροι πακέτου

Παράμετρος	Διάσταση (mm)
Περίγραμμα πακέτων	35 mm × 35 mm
Διασυνδέει	352
Πίσσα	1,27 mm
Μπάλες συγκόλλησης	ZU (πακέτο TBGA) -62 SN/36 PB/2 AG.VV (έκδοση χωρίς μόλυβδο του πακέτου) -95.5 SN/4.0 AG/0.5 cu
Διάμετρος συγκολλητικής μπάλας	0,75 mm
Μέγιστο ύψος μονάδας	1,65 mm
Προδιαγραφή συν-πλανητικότητας	0,15 mm
Μέγιστη δύναμη	6.0 λίβρες.Συνολικά, ομοιόμορφα κατανεμημένα σε συσκευασία (8 γραμμάρια/μπάλα)

Αναθέσεις PIN και διαστάσεις πακέτων

MPC8245LZU300D Κατασκευαστής

Ο μικροεπεξεργαστής MPC8245LZU300D είναι προϊόν NXP USA Inc., θυγατρική της NXP Semiconductors.Οι ημιαγωγοί NXP, οι οποίοι προέκυψαν από τους ημιαγωγούς της Philips, έχουν τις αμερικανικές λειτουργίες της με έδρα το Austin του Τέξας.Αυτός ο επεξεργαστής, μέρος του ευρύτερου χαρτοφυλακίου τους, ενσωματώνει τις τεχνολογίες βελτιστοποιημένες για την απόδοση και τη χαμηλή κατανάλωση ενέργειας, καθιστώντας την κατάλληλη για μια ποικιλία ενσωματωμένων εφαρμογών.Παρόλο που το MPC8245LZU300D έχει επισημανθεί ως παρωχημένη, η NXP USA Inc. συνεχίζει να υποστηρίζει τα κληροδοτημένα προϊόντα της, ενώ παράλληλα πιέζει τα όρια σε περιοχές όπως η αυτοκινητοβιομηχανία, η βιομηχανική και η IoT μέσω νέων λύσεων ημιαγωγών.

Σύναψη

Το MPC8245LZU300D είναι ένας ισχυρός και αξιόπιστος επεξεργαστής που κατασκευάστηκε για απαιτητικές εφαρμογές.Με τη γρήγορη επεξεργασία, τα ενσωματωμένα χαρακτηριστικά επικοινωνίας και τις έξυπνες λειτουργίες εξοικονόμησης ενέργειας, βοηθά τα συστήματα να λειτουργούν ομαλά και αποτελεσματικά.Παρόλο που είναι πλέον παρωχημένο, εξακολουθεί να είναι χρήσιμο σε πολλά έργα δικτύωσης, βιομηχανικών και τηλεπικοινωνιών.Η ικανότητά του να χειρίζεται πολλαπλές εργασίες, ενώ εξοικονομεί δύναμη καθιστά μια πολύτιμη επιλογή που αναζητά έναν αξιόπιστο ενσωματωμένο επεξεργαστή.

Φύλλο δεδομένων PDF

MPC8245LZU300D φύλλα δεδομένων:

MPC8245.PDF
