XCV600E-7FG680C FPGA: Χαρακτηριστικά, προδιαγραφές, εφαρμογές και φύλλο δεδομένων

Το XCV600E-7FG680C είναι ένα ισχυρό FPGA από τη σειρά Virtex-E της Xilinx, που χτίστηκε για τη διαχείριση σύνθετων ψηφιακών εργασιών.Περιλαμβάνει πολλές λογικές πύλες, μνήμη και επιλογές εισόδου/εξόδου, καθιστώντας χρήσιμο στην ηλεκτρονική, στον βιομηχανικό έλεγχο, στην επικοινωνία και ακόμη και στις εφαρμογές AI.Αυτός ο οδηγός εξηγεί τα χαρακτηριστικά του, τα τεχνικά στοιχεία, το διάγραμμα μπλοκ, τις εφαρμογές και τα οφέλη.Καλύπτει επίσης παρόμοια μέρη, λεπτομέρειες συσκευασίας και πληροφορίες κατασκευαστή, καθιστώντας τον πλήρη πόρο για να ενδιαφέρεται για αυτό το FPGA.

Κατάλογος

XCV600E-7FG680C Περιγραφή

Ο XCV600E-7FG680C είναι ένα FPGA υψηλής απόδοσης από την οικογένεια Virtex-E της Xilinx, σχεδιασμένο για εφαρμογές που απαιτούν ανώτερες προγραμματιζόμενες λογικές λύσεις.Αυτό το μοντέλο διαθέτει περίπου 985.882 πύλες συστήματος και 15.552 λογικά κύτταρα, παρέχοντας ισχυρές δυνατότητες για σύνθετους ψηφιακούς υπολογισμούς.Είναι εξοπλισμένο με 3.456 διαμορφωμένα λογικά μπλοκ (CLBS) και συνολικά 294.912 bits μνήμης RAM, εξασφαλίζοντας άφθονο χώρο για αποθήκευση και χειραγώγηση δεδομένων.Στεγασμένο σε ένα πακέτο πλέγματος πλέγματος πλέγματος σφαλμάτων 680 ακίδων (FBGA), το XCV600E-7FG680C διαθέτει ένα συμπαγές αποτύπωμα 40x40 mm, κατάλληλο για εφαρμογές που περιορίζονται στο χώρο.Λειτουργεί σε τάση πυρήνα 1,8V και κατασκευάζεται χρησιμοποιώντας μια διαδικασία CMOS 0,18 μm, η οποία ενισχύει την αποτελεσματικότητα και τη σταθερότητα της απόδοσης.Το FPGA υποστηρίζει 16 πρότυπα διεπαφής υψηλής απόδοσης, καθιστώντας το ευπροσάρμοστο για διάφορες περιφερειακές ενσωματώσεις.Το FPGA περιλαμβάνει τέσσερις βρόχους με καθυστέρηση (DLL) για ακριβή διαχείριση ρολογιών και αφοσιωμένη λογική μεταφοράς που διευκολύνει τις αριθμητικές λειτουργίες υψηλής ταχύτητας, την ανάγκη για εφαρμογές που απαιτούν ταχεία επεξεργασία και μαθηματική λειτουργικότητα.

Σας ενθαρρύνουμε να τοποθετήσετε μαζικές παραγγελίες για το XCV600E-7FG680C μαζί μας για να επωφεληθείτε από αξιόπιστες και κλιμακούμενες λύσεις.

XCV600E-7FG680C CAD μοντέλα

XCV600E-7FG680C σύμβολο

XCV600E-7FG680C αποτύπωμα

XCV600E-7FG680C 3D μοντέλο

Χαρακτηριστικά XCV600E-7FG680C

Διαμορφώσιμα μπλοκ λογικής (CLBS): Το FPGA περιέχει 3.456 CLB, προσφέροντας συνολικά 15.552 λογικά κύτταρα.Αυτή η υψηλή καταμέτρηση των λογικών κυττάρων διευκολύνει πολύπλοκες ψηφιακούς υπολογισμούς και την υλοποίηση της μηχανής κατάστασης, κατάλληλη για προηγμένες ψηφιακές εφαρμογές.

Πύλες συστήματος: Η συσκευή παρέχει έως και 985.882 πύλες συστήματος, επιτρέποντας την κατασκευή ολοκληρωμένων κυκλωμάτων μεγάλης κλίμακας με εκτεταμένη λογική λειτουργικότητα.

Συνολικός κριός: Εξοπλισμένο με 294.912 bits της συνολικής μνήμης RAM, αυτό το FPGA επιτρέπει την αποθήκευση και τη χειραγώγηση δεδομένων μέσα στη συσκευή για εφαρμογές που περιλαμβάνουν ρυθμίσεις δεδομένων, κρατική εκμετάλλευση και δυναμική επεξεργασία εργασιών.

Οι καρφίτσες εισόδου/εξόδου χρήστη: Υποστηρίζει έως και 512 ακροδέκτες εισόδου/εξόδου χρήστη, επιτρέποντας εκτεταμένη διασύνδεση με ένα ευρύ φάσμα περιφερειακών και άλλων ψηφιακών συστημάτων.

Τεχνολογία Selectio+™: Αυτή η τεχνολογία υποστηρίζει 20 πρότυπα διασύνδεσης υψηλής απόδοσης, συμπεριλαμβανομένων των LVDs, BLVD και LVPECL.Επιτρέπει τόσο για ένα ενιαίο όσο και για διαφορική σηματοδότηση, παρέχοντας ευελιξία και συμβατότητα με διάφορα πρότυπα ψηφιακής επικοινωνίας.

Βρόχοι με καθυστέρηση (DLL): Περιέχει οκτώ πλήρως ψηφιακά DLL που προσφέρουν προηγμένα χαρακτηριστικά ελέγχου ρολογιού, όπως πολλαπλασιασμό ρολογιών, διαίρεση και μηδενική αποβάθρα.Αυτή η δυνατότητα είναι καλύτερη για τη διαχείριση του χρόνου σε πολλαπλούς τομείς ρολογιού μέσα σε σύνθετα σχέδια.

Εσωτερική απόδοση: Το FPGA μπορεί να επιτύχει εσωτερικές ταχύτητες απόδοσης μέχρι 130 MHz με τέσσερα επίπεδα λογικών κυττάρων (επίπεδα LUT), επιτρέποντας τις ταχύτητες γρήγορης επεξεργασίας που απαιτούνται για ψηφιακές εφαρμογές υψηλής ταχύτητας.

Ιεραρχία μνήμης Selectram+™ : Διαθέτει ένα σύστημα ιεραρχικής μνήμης που περιλαμβάνει έως 1 MB διαμορφώσιμης κατανεμημένης μνήμης RAM και έως 832 kb σύγχρονου εσωτερικού μπλοκ μνήμης RAM.Αυτή η προσέγγιση μνήμης με στρώση ενισχύει τις ταχύτητες και την αποτελεσματικότητα της πρόσβασης δεδομένων.

Ευέλικτη αρχιτεκτονική: Περιλαμβάνει ειδική λογική μεταφοράς για αριθμητική υψηλής ταχύτητας, υποστήριξη για πολλαπλασιαστές, αλυσίδες καταρράκτη για λειτουργίες ευρείας εισροής και πολυάριθμα καταχωρητές/μάνδαλα με επιλογές για το ρολόι ενεργοποίησης, διπλό σύγχρονο/ασύγχρονο σύνολο και επαναφορά.Αυτά τα χαρακτηριστικά συμβάλλουν σε ένα ευπροσάρμοστο και αποτελεσματικό αρχιτεκτονικό σχεδιασμό.

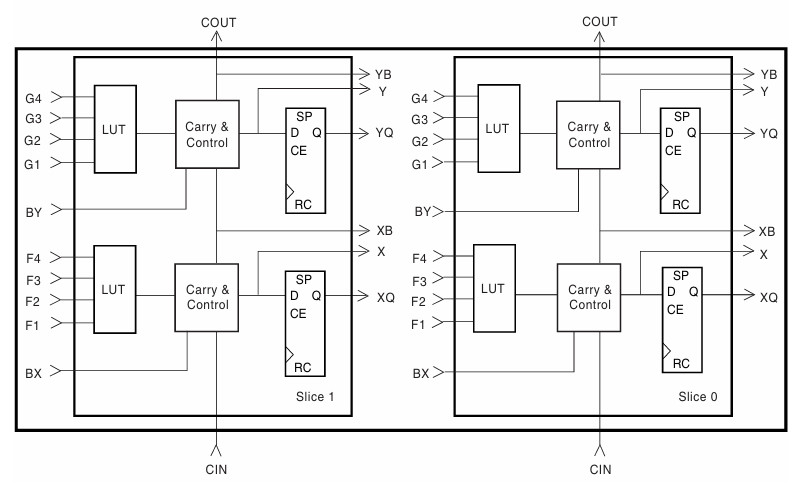

Xcv600e-7fg680c Διάγραμμα μπλοκ

Ο Διάγραμμα μπλοκ του XCV600E-7FG680C FPGA δείχνει τη δομή μιας λογικής φέτας.Κάθε φέτα περιέχει Πίνακες αναζήτησης (LUTS), Carry Logic και Flip-Flops, τα οποία είναι σημαντικά για την οικοδόμηση ψηφιακών κυκλωμάτων.Κάθε φέτα έχει δύο Λουκάνικο, που λαμβάνουν εισροές (G1-G4 και F1-F4) και να δημιουργήσει λογικές εξόδους.Αυτές οι εξόδους μπορούν να χρησιμοποιηθούν απευθείας ή να αποθηκευτούν σε σαγιονάρες (Καταχωρητές τύπου D) για διαδοχικές λειτουργίες.Η λογική μεταφοράς βοηθά στην εκτέλεση γρήγορων αριθμητικών λειτουργιών όπως η προσθήκη.Τα Flip-Flops αποθηκεύουν δεδομένα με ενεργοποίηση ρολογιού (CE) και επαναφορά (Rc) Λειτουργίες.Η αλυσίδα μεταφοράς (Cin to cout) συνδέει πολλαπλές φέτες, βελτιώνοντας την ταχύτητα σε αριθμητικές λειτουργίες.Έξοδοι (X και Y) Βοηθήστε στη σύνδεση διαφορετικών λογικών στοιχείων.Αυτή η δομή καθιστά το FPGA αποτελεσματικό, ευέλικτο και ικανό να χειριστεί σύνθετα ψηφιακά σχέδια.

Το δεύτερο διάγραμμα παρέχει μια πιο λεπτομερή προβολή της αρχιτεκτονικής λογικής φέτας μέσα στο XCV600E-7FG680C FPGA, που δείχνει την εσωτερική συνδεσιμότητα του Λουκάνικο, μεταφέρετε τη λογική και τα σαγιονάρες.Κάθε φέτα περιέχει δύο Πίνακες αναζήτησης (LUTS), που λαμβάνουν πολλαπλές εισόδους (G1-G4 και F1-F4) για τη δημιουργία λογικών εξόδων.Αυτές οι εξόδους μπορούν είτε να χρησιμοποιηθούν απευθείας σε συνδυαστική λογική είτε να αποθηκευτούν σε σαγιονάρες (Καταχωρητές τύπου D) για διαδοχικές λειτουργίες.Τα σαγιονάρες έχουν ρολόι (CLK) καθιστώ ικανό (CE) επαναφορά (SR), και αρχικοποίηση (Εκκινώ) Εισόδους, επιτρέποντας την αποθήκευση ελεγχόμενων δεδομένων.Ο λογική μεταφορά (Κύριος) είναι υπεύθυνος για τις αριθμητικές λειτουργίες, διαδίδοντας το σήμα μεταφοράς μεταξύ των παρακείμενων φέτας μέσω του Ριπή και Μοσχάρι συνδέσεις.Οι πολυπλέκτες και η λογική ελέγχου επιτρέπουν την επιλογή διαφορετικών σημάτων, βελτιστοποιώντας την απόδοση για αριθμητικές και λογικές λειτουργίες.Αυτή η δομή επιτρέπει γρήγορους αριθμητικούς υπολογισμούς, διαδοχικό λογικό έλεγχο και αποτελεσματική δρομολόγηση δεδομένων, καθιστώντας το FPGA ιδιαίτερα προσαρμόσιμο για διάφορες ψηφιακές εφαρμογές.

Προδιαγραφές XCV600E-7FG680C

Τύπος	Παράμετρος
Κατασκευαστής	AMD Xilinx
Τάση - προμήθεια	1.71V ~ 1.89V
Συνολικά κομμάτια μνήμης RAM	294912
Πακέτο συσκευών προμηθευτή	680-ftebga (40x40)
Σειρά	Virtex®-e
Πακέτο / θήκη	680-lbga εκτεθειμένο μαξιλάρι
Πακέτο	Δίσκος
Θερμοκρασία λειτουργίας	0 ° C ~ 85 ° C (TJ)
Αριθμός λογικών στοιχείων/κυττάρων	15552
Αριθμός εργαστηρίων/CLB	3456
Αριθμός I/O	512
Αριθμός πύλων	985882
Τύπος τοποθέτησης	Επιφανειακή βάση
Αριθμός προϊόντος βάσης	XCV600E

Εφαρμογές XCV600E-7FG680C

Ενσωματωμένα συστήματα και εφαρμογές IoT

Οι δυνατότητες αναδιάρθρωσης και ισχυρής επεξεργασίας της FPGA είναι κατάλληλες για ενσωματωμένα συστήματα και συσκευές IoT.Επιτρέπει τις προσαρμοσμένες λύσεις υλικού που μπορούν να διαχειριστούν αποτελεσματικά συγκεκριμένες εργασίες και λειτουργίες που απαιτούνται σε έξυπνες συσκευές και συνδεδεμένη τεχνολογία.

Επεξεργασία εικόνας και μηχανική μάθηση

Με ουσιαστικούς λογικούς πόρους και μνήμη, αυτό το FPGA μπορεί να χειριστεί απαιτητικές εργασίες επεξεργασίας εικόνας και να εκτελέσει αλγόριθμους μηχανικής μάθησης.Αυτή η δυνατότητα της επιτρέπει να εκτελεί ανάλυση δεδομένων και λήψη αποφάσεων για εφαρμογές όπως η αυτοματοποιημένη επιτήρηση και τα προηγμένα συστήματα βοήθειας οδηγών (ADAS).

Επικοινωνία δεδομένων υψηλής ταχύτητας

Εξοπλισμένο με υποστήριξη για πολλαπλά πρότυπα διασύνδεσης υψηλής απόδοσης, όπως LVDs και LVPECL, το FPGA είναι ιδανικό για συστήματα επικοινωνίας δεδομένων υψηλής ταχύτητας.Αυτό περιλαμβάνει εφαρμογές που απαιτούν ταχεία και αξιόπιστη μεταφορά δεδομένων, όπως η υποδομή τηλεπικοινωνιών και η δικτύωση υψηλής ταχύτητας.

Βιομηχανικά συστήματα ελέγχου

Η ισχυρή αρχιτεκτονική της FPGA και οι ευέλικτες επιλογές εισόδου/εξόδου το καθιστούν κατάλληλο για βιομηχανικά συστήματα ελέγχου.Μπορεί να ενσωματωθεί για την παρακολούθηση και τον έλεγχο των μηχανημάτων και των βιομηχανικών διεργασιών, ενισχύοντας την επιχειρησιακή αποτελεσματικότητα και ασφάλεια.

Εξοπλισμός ιατρικής απεικόνισης

Την ικανότητα της συσκευής να επεξεργάζεται μεγάλους όγκους δεδομένων για εφαρμογές ιατρικής απεικόνισης.Υποστηρίζει σύνθετα υπολογιστικά καθήκοντα που απαιτούνται σε συστήματα όπως υπερηχογράφημα και μαγνητική τομογραφία που απαιτούσαν ταχύτητα επεξεργασίας και ανάλυση εικόνας.

Υποδομή ασύρματης επικοινωνίας

Το FPGA μπορεί να χρησιμοποιηθεί στη σπονδυλική στήλη των ασύρματων συστημάτων επικοινωνίας, συμπεριλαμβανομένων των αναδυόμενων τεχνολογιών όπως το 5G.Διαχειρίζεται σύνθετα καθήκοντα επεξεργασίας σήματος ανάγκη για την υποστήριξη της υψηλής απόδοσης δεδομένων και των δυναμικών απαιτήσεων των σύγχρονων δικτύων ασύρματων επικοινωνιών.

Ηλεκτρονικά καταναλωτικά

Οι δυνατότητες προσαρμογής και υψηλής απόδοσης καθιστούν το FPGA κατάλληλο για ηλεκτρονικά καταναλωτικά.Παρέχει αποτελεσματικές λύσεις επεξεργασίας δεδομένων και διασύνδεσης, απαραίτητες για συσκευές όπως κονσόλες τυχερών παιχνιδιών, έξυπνες τηλεοράσεις και συστήματα αυτοματισμού στο σπίτι.

XCV600E-7FG680C παρόμοια μέρη

• XCV600E-7BG432C

• XCV600E-7FG900C

• XCV600E-7HQ240I

Πλεονεκτήματα XCV600E-7FG680C

Υψηλής απόδοσης

Το FPGA μπορεί να λειτουργεί με ταχύτητες έως και 130 MHz σε τέσσερα επίπεδα LUT.Αυτή η ικανότητα υψηλής ταχύτητας επιτρέπει την επεξεργασία δεδομένων και τις γρήγορες υπολογιστικές λειτουργίες για εφαρμογές που απαιτούν γρήγορους χρόνους απόκρισης και υψηλή απόδοση δεδομένων.

Υψηλή λογική πυκνότητα

Με έως και 985.882 πύλες συστήματος και 15.552 λογικά κύτταρα, αυτό το FPGA υποστηρίζει σύνθετα ψηφιακά σχέδια μέσα σε ένα μόνο τσιπ.Αυτή η υψηλή λογική πυκνότητα επιτρέπει την ενσωμάτωση πολλαπλών λειτουργιών και διαδικασιών, μειώνοντας την ανάγκη για πρόσθετα εξαρτήματα και απλούστευση του σχεδιασμού του συστήματος.

Ευέλικτη υποστήριξη I/O

Η συσκευή περιλαμβάνει 512 ακροδέκτες εισόδου/εξόδου χρήστη και υποστηρίζει 20 πρότυπα διεπαφής υψηλής απόδοσης, όπως LVDs και LVPECL.Αυτή η ευέλικτη ικανότητα εισόδου/εξόδου εξασφαλίζει συμβατότητα με ένα ευρύ φάσμα ψηφιακών και αναλογικών εισροών και εξόδων, διευκολύνοντας τις ευέλικτες ενσωματώσεις και τις επεκτάσεις του συστήματος.

Προηγμένη διαχείριση ρολογιού

Εξοπλισμένο με οκτώ πλήρως ψηφιακούς βρόχους καθυστέρησης (DLL), το FPGA παρέχει προηγμένα χαρακτηριστικά διαχείρισης ρολογιών, συμπεριλαμβανομένου του πολλαπλασιασμού ρολογιών, της διαίρεσης και της μηδενικής καθυστέρησης.Αυτά τα χαρακτηριστικά ενισχύουν την ακρίβεια και την ευελιξία του ελέγχου χρονισμού μέσα σε σύνθετα συστήματα για τη διατήρηση του συγχρονισμού και της απόδοσης.

Αποτελεσματική ιεραρχία μνήμης

Η ιεραρχία μνήμης SELECTRAM+™ περιλαμβάνει έως 1 MB διαμορφωμένης κατανεμημένης μνήμης RAM και μέχρι 832 kb σύγχρονου εσωτερικού μπλοκ μνήμης RAM.Αυτό το δομημένο και προσβάσιμο σύστημα μνήμης υποστηρίζει την αποθήκευση και την ανάκτηση δεδομένων υψηλής ταχύτητας, την ανάγκη για εφαρμογές έντασης μνήμης όπως η επεξεργασία βίντεο και οι μεγάλοι χειρισμοί δεδομένων.

Χαμηλή κατανάλωση ενέργειας

Λειτουργώντας με τάση πυρήνα 1,8V, το FPGA έχει σχεδιαστεί για ενεργειακή απόδοση, η οποία είναι ευεργετική για εφαρμογές ευαίσθητου στην ισχύ.Αυτή η χαμηλή κατανάλωση ενέργειας βοηθά στη μείωση του συνολικού ενεργειακού κόστους και του θερμικού αποτυπώματος, ενισχύοντας την καταλληλότητα της συσκευής για φορητές και απομακρυσμένες εφαρμογές.

Αναδιαμορφώσιμο

Η διαμόρφωση στο σύστημα SRAM που βασίζεται στο SRAM της FPGA επιτρέπει την απεριόριστη επαναπρογραμματισμό.Αυτό το χαρακτηριστικό επιτρέπει τις ενημερώσεις και τις βελτιστοποιήσεις του on-the-fly χωρίς την ανάγκη για αλλαγές φυσικού υλικού, παρέχοντας μια ευέλικτη και οικονομικά αποδοτική λύση για τις εξελισσόμενες απαιτήσεις εφαρμογής.

Διαστάσεις συσκευασίας XCV600E-7FG680C

Ο XCV600E-7FG680C, ένα xilinx virtex-e fpga, έρχεται σε ένα Πακέτο FG680, που είναι ένα Πλέγμα πλέγματος με λεπτό-μπάλες (FBGA) με 680 μπάλες.Παρακάτω είναι οι διαστάσεις συσκευασίας:

Παράμετρος	Σύμβολο	Min (mm)	Ονομαστική (mm)	Μέγιστο (mm)
Μέγεθος σώματος	ΕΝΑ	31	31	31
Βήμα	σι	1.27	1.27	1.27
Διάμετρος μπάλας	ντο	0,5	0,6	0,7
Ύψος πακέτου	ρε	2.7	3.2	3.7
Διάσταση πλέγματος μπάλας	μι	26 × 26	26 × 26	26 × 26

XCV600E-7FG680C Κατασκευαστής

Το XCV600E-7FG680C είναι μια προγραμματιζόμενη συστοιχία πύλης (FPGA) που κατασκευάζεται αρχικά από την Xilinx, κορυφαίο πάροχο προγραμματιζόμενων λογικών συσκευών.Η Xilinx ανέπτυξε τη σειρά Virtex-E, συμπεριλαμβανομένου αυτού του μοντέλου, για να προσφέρει λύσεις λογικής υψηλής απόδοσης για προηγμένες εφαρμογές υπολογιστών και επεξεργασίας σήματος.Το 2022, Amd αποκτήθηκε Xilinx, κάνοντας την AMD τον τρέχοντα κατασκευαστή και ιδιοκτήτη της γραμμής προϊόντων Xilinx FPGA.Ενώ η Xilinx ήταν γνωστή για την καινοτομία της στο FPGAS, η AMD συνέχισε να ενσωματώνει αυτές τις τεχνολογίες στο χαρτοφυλάκιό της, εστιάζοντας σε λύσεις υπολογιστών υψηλής απόδοσης και προσαρμοστικής επεξεργασίας.Ωστόσο, το XCV600E-7FG680C είναι πλέον παρωχημένο, που σημαίνει ότι η AMD δεν παράγει πλέον ενεργά ή υποστηρίζει αυτό το συγκεκριμένο μοντέλο FPGA.

Σύναψη

Το XCV600E-7FG680C είναι ένα FPGA υψηλής ταχύτητας, ευέλικτης και ενεργειακά αποδοτικής, ιδανικό για πολλά προηγμένα ψηφιακά έργα.Παρόλο που δεν παράγεται πλέον, εξακολουθεί να έχει αξία σε υπάρχοντα συστήματα που χρειάζονται αξιόπιστες επιδόσεις.Η ικανότητά του να επαναπρογραμματίζεται καθιστά χρήσιμη για μακροπρόθεσμες εφαρμογές.Αυτός ο οδηγός παρέχει όλες τις βασικές λεπτομέρειες σχετικά με αυτό το FPGA, βοηθώντας σας να αποφασίσετε αν είναι η σωστή επιλογή ή να βρείτε εναλλακτικές λύσεις για τα σχέδιά τους.

Φύλλο δεδομένων PDF

XCV600E-7FG680C φύλλα δεδομένων:

Virtex-e 1.8v.pdf
