EPM7256AETC144-10N CPLD: φύλλο δεδομένων, προδιαγραφές, εφαρμογές και οδηγός προγραμματισμού

Η EPM7256AETC144-10N είναι μια προγραμματιζόμενη λογική συσκευή (CPLD) από τη σειρά MAX® 7000A της Intel.Αυτό το τσιπ έχει σχεδιαστεί για γρήγορη απόδοση, που τρέχει μέχρι 172,4 MHz με καθυστέρηση 10 NS.Αυτός ο οδηγός εξηγεί τα πάντα σχετικά με αυτό το CPLD, συμπεριλαμβανομένων των χαρακτηριστικών, των προδιαγραφών, των χρήσεων, του τρόπου προγραμματισμού και της διάταξης του PIN.Εάν χρειάζεστε ένα αξιόπιστο, προγραμματιζόμενο τσιπ για ψηφιακά κυκλώματα, αυτό το άρθρο θα σας βοηθήσει να καταλάβετε πώς λειτουργεί.

Κατάλογος

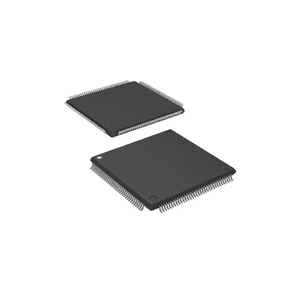

EPM7256AETC144-10N Περιγραφή

Ο EPM7256AETC144-10N είναι ένα CPLD υψηλής απόδοσης από τη σειρά Max® 7000A της Intel, προσαρμοσμένη για απαιτητικές εργασίες ολοκλήρωσης λογικής.Αυτή η συσκευή διαθέτει 256 μακροκύτταρα και περίπου 5.000 χρησιμοποιήσιμες πύλες, οι οποίες διευκολύνουν σημαντική ευελιξία και χρησιμότητα σχεδιασμού σε σύνθετα ψηφιακά περιβάλλοντα.Λειτουργώντας με μέγιστη συχνότητα 172,4 MHz με καθυστέρηση διάδοσης μόνο 5,5 ns, είναι κατασκευασμένο για γρήγορη λειτουργία.Σχεδιασμένο με τάση λειτουργίας 3.3V και συσκευάζεται σε ένα συμπαγές τετράγωνο πακέτο τετραπλού επίπεδου 144 ακίδων (TQFP), το EPM7256AETC144-10N υποστηρίζει ισχυρές απαιτήσεις λογικής σχεδίασης.Η EPM7256AETC144-10N χρησιμοποιεί τη μη πτητική μνήμη διαμόρφωσης με βάση το EEPROM, επιτρέποντας τη μόνιμη αποθήκευση δεδομένων προγραμματισμού.Αυτή η λειτουργία, σε συνδυασμό με προγραμματισμό στο σύστημα μέσω της διεπαφής JTAG, παρέχει ευκολία σε ενημερώσεις και επαναπρογραμματισμό πεδίου, ενισχύοντας τη μακροπρόθεσμη χρηστικότητα χωρίς την ανάγκη φυσικής αναδιάρθρωσης ή αντικατάστασης.

Ασφαλίστε τα έργα σας με αξιόπιστη, αποδεδειγμένη τεχνολογία, τοποθετώντας μαζί μας τη μαζική παραγγελία σας για το EPM7256AETC144-10N μαζί μας σήμερα και εξασφαλίζοντας ότι έχετε μια σταθερή λύση CPLD.

EPM7256AETC144-10N Μοντέλα CAD

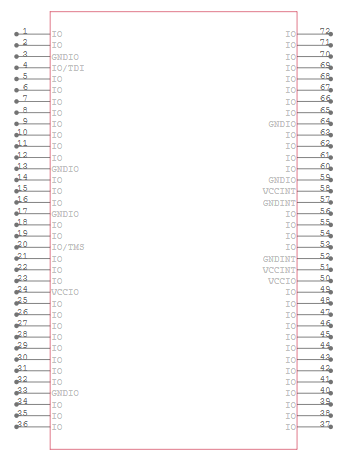

EPM7256AETC144-10N Σύμβολο

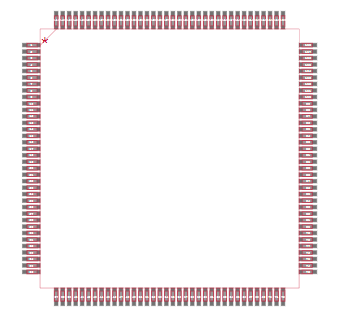

EPM7256AETC144-10N Αποτύπωμα

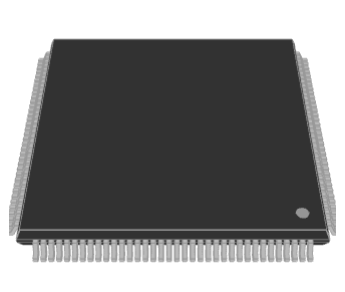

EPM7256AETC144-10N 3D μοντέλο

EPM7256AETC144-10N Χαρακτηριστικά

Μακροκύτταρα:Αυτή η συσκευή είναι εξοπλισμένη με 256 μακροκύτταρα.Τα μακροκύτταρα είναι τα ρυθμιζόμενα στοιχεία λογικής που επιτρέπουν στο CPLD να εκτελεί διάφορες λειτουργίες λογικής.

Χρησιμοποιήσιμες πύλες:Παρέχει περίπου 5.000 χρησιμοποιήσιμες πύλες.Αυτό αναφέρεται στην ισοδύναμη ποσότητα βασικών λογικών πύλων (όπως και, ή όχι) που μπορούν να διαμορφωθούν μέσα στη συσκευή.

Καρφίτσες εισόδου/εξόδου:Το CPLD διαθέτει 120 ακροδέκτες εισόδου/εξόδου, οι οποίες επιτρέπουν εκτεταμένη διασύνδεση με άλλα μέρη του ηλεκτρονικού σχεδιασμού ενός χρήστη.

Καθυστέρηση διάδοσης (TPD):Η μέγιστη καθυστέρηση διάδοσης είναι 10 νανοδευτερόλεπτα, καθορίζοντας πόσο γρήγορα το CPLD μπορεί να επεξεργαστεί σήματα εισόδου και να παράγει εξόδους.

Συχνότητα λειτουργίας:Μπορεί να λειτουργεί σε συχνότητες μέχρι 95,2 MHz, η οποία ορίζει την ταχύτητα με την οποία η συσκευή μπορεί να εκτελέσει τις λογικές λειτουργίες.

Τάση τροφοδοσίας:Η συσκευή λειτουργεί σε τάση τροφοδοσίας 3,3V, ευθυγραμμίζοντας με κοινά επίπεδα ψηφιακής λογικής χαμηλής τάσης.

Πακέτο:Έρχεται σε ένα τετράγωνο πακέτο Quad Flat 144 ακίδων (TQFP), έναν συμπαγές τύπο πακέτου που είναι ευνοϊκός για την ελαχιστοποίηση του χώρου που απαιτείται σε πίνακες τυπωμένων κυκλωμάτων.

Εύρος θερμοκρασίας λειτουργίας:Το εύρος θερμοκρασίας λειτουργίας είναι από 0 ° C έως 70 ° C, εξασφαλίζοντας αξιόπιστη απόδοση σε ένα ευρύ φάσμα περιβαλλοντικών συνθηκών.

Προγραμματισμός στο σύστημα:Το CPLD υποστηρίζει προγραμματισμό στο σύστημα μέσω ενός IEEE STD.1149.1 Διασύνδεση ομάδας δράσης Joint Test (JTAG), επιτρέποντας τον προγραμματισμό και τον επαναπρογραμματισμό της λογικής συσκευής εντός της τελικής διαμόρφωσης υλικού.

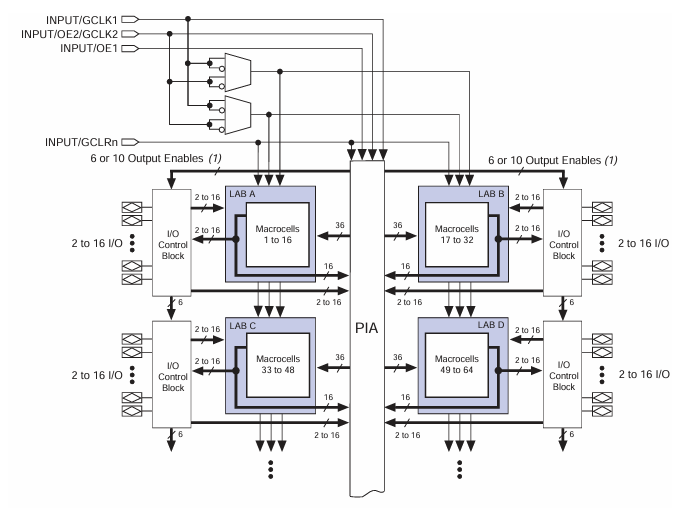

EPM7256AETC144-10N Διάγραμμα μπλοκ

Ο EPM7256AETC144-10N είναι ένα Σύνθετη προγραμματιζόμενη λογική συσκευή (CPLD) με τέσσερα Λογικά μπλοκ πίνακα (εργαστήρια) , το καθένα που περιέχει 16 μακροκύτταρα, συνολικού ύψους 64 μακροκυττάρων.Αυτά τα μακροκύτταρα χειρίζονται τόσο συνδυαστική όσο και διαδοχική λογική, καθιστώντας τη συσκευή ευέλικτη για διάφορες εφαρμογές ψηφιακής λογικής.Στο κέντρο του CPLD είναι το Προγραμματιζόμενη συστοιχία διασύνδεσης (PIA), η οποία συνδέει όλα τα εργαστήρια, εξασφαλίζοντας αποτελεσματική δρομολόγηση σήματος.Κάθε εργαστήριο επικοινωνεί με την PIA χρησιμοποιώντας 36 γραμμές διασύνδεσης, επιτρέποντας τα σήματα να μοιράζονται και να επεξεργάζονται αποτελεσματικά.Η συσκευή διαθέτει μπλοκ ελέγχου εισόδου/εξόδου σε κάθε πλευρά, υποστηρίζοντας 2 έως 16 ακροδέκτες ανά εργαστήριο.Αυτά τα μπλοκ βοηθούν στη διαχείριση των λειτουργιών εισόδου και εξόδου, συνδέοντας το CPLD με εξωτερικά κυκλώματα.Τα σήματα ελέγχου όπως τα παγκόσμια ρολόγια (GCLK1, GCLK2), η έξοδος επιτρέπει (OE1) και η παγκόσμια επαναφορά (GCLRN) βοηθούν να συγχρονίσουν τις λογικές λειτουργίες σε ολόκληρη τη συσκευή.Επιπλέον, οι λογικές πύλες διαχειρίζονται σήματα ρολογιού και επαναφοράς, εξασφαλίζοντας ομαλή λειτουργία.Αυτό το CPLD έχει σχεδιαστεί για επεξεργασία λογικής υψηλής ταχύτητας, προσφέροντας προγραμματισμό, αποτελεσματική δρομολόγηση σήματος και αξιόπιστο έλεγχο I/O, καθιστώντας την κατάλληλη για ενσωματωμένα συστήματα, επικοινωνίες και βιομηχανικό αυτοματισμό.

EPM7256AETC144-10N Προδιαγραφές

Τύπος	Παράμετρος
Κατασκευαστής	Altera/intel
Σειρά	MAX® 7000A
Συσκευασία	Δίσκος
Κατάσταση μέρους	Απηρχαιωμένος
Προγραμματιζόμενος τύπος	Σε προγραμματιζόμενο σύστημα
Χρόνος καθυστέρησης TPD (1) Max	10 ns
Προμήθεια τάσης - Εσωτερική	3V ~ 3.6V
Αριθμός λογικών στοιχείων/μπλοκ	16
Αριθμός μακροκύρων	256
Αριθμός πύλων	5000
Αριθμός I/O	120
Θερμοκρασία λειτουργίας	0 ° C ~ 70 ° C (ΤΑ)
Τύπος τοποθέτησης	Επιφανειακή βάση
Πακέτο / θήκη	144-LQFP
Πακέτο συσκευών προμηθευτή	144-TQFP (20x20)
Αριθμός προϊόντος βάσης	EPM7256

EPM7256AETC144-10N Εφαρμογές

Τεχνητή νοημοσύνη

Αυτό το CPLD χρησιμοποιείται στους επιταχυντές υλικού AI για να χειριστεί αποτελεσματικά πολύπλοκους υπολογισμούς για την αποτελεσματική επεξεργασία αλγορίθμων AI, ενισχύοντας τόσο την ταχύτητα όσο και την αξιοπιστία στις εφαρμογές AI.

Τεχνολογία 5G

Στον τομέα των επικοινωνιών 5G, το EPM7256AETC144-10N είναι το καλύτερο για τα πρωτόκολλα επεξεργασίας και διαχείρισης σήματος.Οι λειτουργίες λογικής υψηλής ταχύτητας διευκολύνουν την ταχεία επεξεργασία που απαιτείται στην επόμενη γενιά ασύρματων συστημάτων.

Cloud computing

Μέσα στα κέντρα δεδομένων, αυτή η συσκευή βελτιώνει τις δυνατότητες επεξεργασίας, που χρησιμεύει ως συστατικό για τη διαχείριση υψηλών όγκων δεδομένων και πολύπλοκων υπολογισμών, υποστηρίζοντας την υποδομή των υπηρεσιών cloud.

Ηλεκτρονικά καταναλωτικά

Το CPLD βρίσκει εφαρμογές σε ηλεκτρονικά στοιχεία καταναλωτικών, όπως οι τηλεοράσεις και οι κονσόλες τυχερών παιχνιδιών, όπου εκτελεί προσαρμοσμένες λειτουργίες λογικής που ενισχύουν τις λειτουργίες και την εμπειρία της συσκευής.

Ασύρματη τεχνολογία

Χρησιμοποιείται σε συσκευές ασύρματης επικοινωνίας για τη ρύθμιση και αποδιαμορφώνει τα σήματα, εξασφαλίζοντας αποτελεσματική και αποτελεσματική επικοινωνία σε συσκευές όπως δρομολογητές και κυτταρικά μόντεμ.

Βιομηχανικός έλεγχος

Αυτή η συσκευή είναι αναπόσπαστο μέρος των συστημάτων αυτοματισμού σε βιομηχανικά περιβάλλοντα, όπου ελέγχει τα μηχανήματα και διαχειρίζεται τις διαδικασίες, συμβάλλοντας στην αυξημένη παραγωγικότητα και ασφάλεια.

Internet of Things (IoT)

Στις συσκευές IoT, το EPM7256AETC144-10N διαχειρίζεται εργασίες επεξεργασίας δεδομένων και επικοινωνίας, εξαιρετική για την απρόσκοπτη λειτουργία συνδεδεμένων συσκευών σε έξυπνα σπίτια και βιομηχανίες.

Ιατρικός εξοπλισμός

Το CPLD εφαρμόζεται σε ιατρικές συσκευές για εργασίες όπως η απόκτηση δεδομένων και η επεξεργασία σήματος, παίζοντας ρόλο στην αξιοπιστία και την αποτελεσματικότητα του ιατρικού διαγνωστικού και του εξοπλισμού θεραπείας.

EPM7256AETC144-10N Παρόμοια μέρη

• EPM7256AETC100-7

• EPM7256AETC144-7

• EPM7256AETC100-5N

EPM7256AETC144-10N Πλεονεκτήματα

Υψηλή λογική πυκνότητα

Αυτή η συσκευή συσκευάζει 256 μακροκύτταρα και περίπου 5.000 χρησιμοποιήσιμες πύλες, επιτρέποντας την εφαρμογή σύνθετων λογικών κυκλωμάτων μέσα σε ένα μόνο τσιπ.Αυτή η υψηλή λογική πυκνότητα διευκολύνει τα πιο ολοκληρωμένα και συμπαγή σχέδια, μειώνοντας τον συνολικό αριθμό συνιστωσών και απλοποιώντας τις διατάξεις του σκάφους.

Προγραμματισμός στο σύστημα (ISP)

Διαθέτει προγραμματισμό στο σύστημα μέσω ενός IEEE STD.1149.1 Διεπαφή JTAG, το EPM7256AETC144-10N επιτρέπει τον εύκολο προγραμματισμό και τον επαναπρογραμματισμό απευθείας μέσα στο κύκλωμα.Αυτή η δυνατότητα είναι ανεκτίμητη για ταχείες πρωτότυπες και επαναληπτικές διαδικασίες σχεδιασμού, επιτρέποντας την πραγματοποίηση προσαρμογών χωρίς να χρειάζεται να αντικαταστήσει το τσιπ.

Καθυστέρηση γρήγορης διάδοσης

Με μέγιστη καθυστέρηση διάδοσης μόλις 10 ns, αυτό το CPLD εξασφαλίζει γρήγορη επεξεργασία εισροών και εξόδων για εφαρμογές που απαιτούν χειρισμό δεδομένων υψηλής ταχύτητας και έγκαιρες απαντήσεις, όπως η επεξεργασία βίντεο και τα συστήματα συναλλαγών υψηλής συχνότητας.

Χαμηλή κατανάλωση ενέργειας

Λειτουργώντας σε τάση τροφοδοσίας 3,3V, το EPM7256AETC144-10N βελτιστοποιείται για ενεργειακή απόδοση.Αυτή η χαμηλή κατανάλωση ενέργειας είναι ευεργετική σε φορητές και λειτουργικές συσκευές, όπου η διαχείριση ενέργειας είναι καλή για την επέκταση της λειτουργικής ζωής.

Ολοκληρωμένες δυνατότητες εισόδου/εξόδου

Η συσκευή είναι εξοπλισμένη με 120 ακίδες I/O, παρέχοντας εκτεταμένες επιλογές συνδεσιμότητας.Αυτό επιτρέπει την ευέλικτη διασύνδεση με ένα ευρύ φάσμα περιφερειακών και άλλων στοιχείων του συστήματος, καθιστώντας το ιδιαίτερα προσαρμόσιμο σε σύνθετα περιβάλλοντα πολλαπλών συσκευών.

Μη πτητική αποθήκευση διαμόρφωσης

Χάρη στη μνήμη που βασίζεται στο EEPROM, το CPLD διατηρεί τις ρυθμίσεις διαμόρφωσης ακόμη και μετά την απενεργοποίηση της ισχύος, εξασφαλίζοντας ότι η λειτουργικότητα της συσκευής παραμένει συνεπής μεταξύ των κύκλων ισχύος.Αυτή η λειτουργία απαιτείται για εφαρμογές που απαιτούν αξιόπιστες, μακροπρόθεσμες επιδόσεις χωρίς την ανάγκη συχνής αναδιάρθρωσης.

EPM7256AETC144-10N Βήματα προγραμματισμού

Ο προγραμματισμός της συσκευής EPM7256AETC144-10N περιλαμβάνει μια διαδικασία προγραμματισμού έξι σταδίων (ISP):

1. Εισαγάγετε το ISP: Αυτό το βήμα βεβαιώνεται ότι τα μέρη εισόδου και εξόδου του διακόπτη της συσκευής από κανονική χρήση στη λειτουργία προγραμματισμού ομαλά.Χρειάζεται περίπου 1 χιλιοστό του δευτερολέπτου.

2. Ελέγξτε το αναγνωριστικό: Πριν ξεκινήσετε τον προγραμματισμό, η συσκευή ελέγχει το δικό της αναγνωριστικό.Αυτό το βήμα είναι πολύ γρήγορο.

3. Χύμα διαγραφή: Αυτό καθαρίζει όλα τα προηγούμενα δεδομένα από τη συσκευή.Το κάνει αυτό λαμβάνοντας μια εντολή για να διαγράψει τα πάντα και στη συνέχεια να περιμένει 100 χιλιοστά του δευτερολέπτου για να βεβαιωθείτε ότι όλα έχουν διαγραφεί.

4. Πρόγραμμα: Αυτό είναι όπου τα νέα δεδομένα τοποθετούνται στη συσκευή.Για κάθε κομμάτι δεδομένων, αποστέλλεται στη σωστή διεύθυνση στη συσκευή και στη συνέχεια ένας ειδικός παλμός φροντίζει να αποθηκεύεται σωστά.

5. Επαληθεύστε: Μετά τον προγραμματισμό, η συσκευή ελέγχει εάν όλα τα δεδομένα αποθηκεύονται σωστά με την ανάγνωση του και τη σύγκρισή της με αυτό που πρέπει να είναι.

6. Έξοδος ISP: Αυτό το βήμα μετατρέπει τη συσκευή πίσω από τη λειτουργία προγραμματισμού σε λειτουργία κανονικής χρήσης.Χρειάζεται επίσης περίπου 1 χιλιοστό του δευτερολέπτου.

Ο συνολικός χρόνος που απαιτείται για τον προγραμματισμό εξαρτάται από το πόσο διαρκεί κάθε παλμός και πόσο γρήγορα τα δεδομένα μπορούν να μετακινηθούν μέσα και έξω από τη συσκευή, η οποία επηρεάζεται από την ταχύτητα του ρολογιού προγραμματισμού και πόσα δεδομένα πρέπει να επεξεργαστούν.Διαφορετικές συσκευές ενδέχεται να διαρκέσουν διαφορετικά χρονικά διαστήματα επειδή έχουν διαφορετικές ποσότητες μνήμης για το πρόγραμμα.

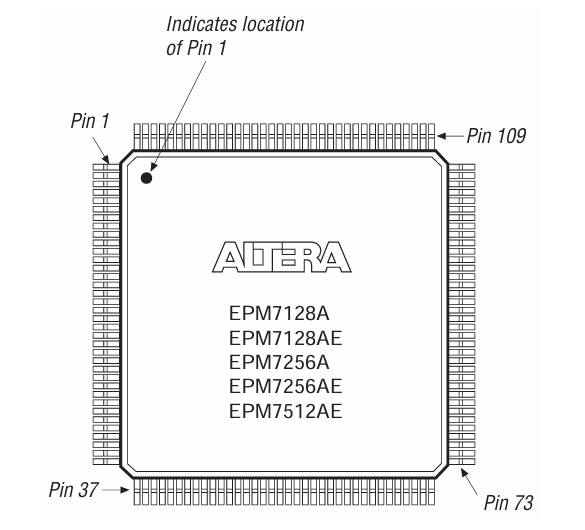

EPM7256AETC144-10N Διάγραμμα pin-out πακέτου

Το διάγραμμα δείχνει το περίγραμμα του πακέτου EPM7256AETC144-10N και την αρίθμηση του PIN.Αυτό το τσιπ έρχεται σε ένα TQFP-144 (λεπτό τετράγωνο πακέτο με 144 ακίδες), που σημαίνει ότι έχει καλές οδηγίες και στις τέσσερις πλευρές.Η θέση του ακροδέκτη 1 σημειώνεται με μια μικρή κουκκίδα και οι αριθμοί PIN αυξάνονται αριστερόστροφα γύρω από το πακέτο.Κύριοι καρφίτσες αναφοράς όπως ο ακροδέκτης 1, ο ακροδέκτης 37, ο ακροδέκτης 73 και ο ακροδέκτης 109 βοηθούν με τον προσανατολισμό κατά τη διάρκεια της συναρμολόγησης PCB.Οι διαστάσεις του περιγράμματος καθορίζουν το φυσικό μέγεθος του τσιπ για να εξασφαλιστεί η κατάλληλη προσαρμογή PCB.Η διάταξη PINOUT επιτρέπει την αποτελεσματική δρομολόγηση σήματος, καθιστώντας την κατάλληλη για πολύπλοκες λογικές εφαρμογές.Το EPM7256AE είναι μέρος της σειράς CPLD Max 7000A, με 256 μακροκύτταρα και προγραμματισμό στο σύστημα.Το επίθημα -10N υποδεικνύει βαθμό ταχύτητας 10 ns και πακέτο χωρίς μόλυβδο.

EPM7256AETC144-10N Κατασκευαστής

Το EPM7256AETC144-10N είναι μια πολύπλοκη προγραμματιζόμενη λογική συσκευή (CPLD) που αναπτύχθηκε αρχικά από την Altera Corporation, η οποία αργότερα αποκτήθηκε από Εταιρία Intel Το 2015. Από την απόκτηση, η Intel έγινε ο επίσημος κατασκευαστής των σειρών προϊόντων FPGA και CPLD της Altera, συμπεριλαμβανομένης της σειράς MAX® 7000A, την οποία ανήκει αυτή η συσκευή.Το EPM7256AETC144-10N έχει σχεδιαστεί για εφαρμογές υψηλής απόδοσης, χαμηλής ισχύος, υποστηρίζοντας προγραμματισμό στο σύστημα (ISP) μέσω JTAG (IEEE 1149.1).Παρόλο που η Intel κληρονόμησε την τεχνολογία CPLD της Altera, αυτή η συσκευή έχει διακοπεί από τότε και τώρα ταξινομείται ως παρωχημένη, πράγμα που σημαίνει ότι η Intel δεν παράγει ή υποστηρίζει την ενεργό παραγωγή.

Σύναψη

Το EPM7256AETC144-10N είναι ένα ισχυρό και ευέλικτο CPLD που χρησιμοποιείται σε AI, 5G, Cloud Computing, Industrial Machines, IoT και ιατρικές συσκευές.Επεξεργάζεται γρήγορα τα δεδομένα, χρησιμοποιεί μικρή ισχύ και επιτρέπει την εύκολη επαναπρογραμματισμό χωρίς να το αφαιρέσει από το κύκλωμα.Είναι ακόμα χρήσιμο για παλαιότερα σχέδια που χρειάζονται προγραμματιζόμενη λογική με σταθερή απόδοση.Είτε εργάζεστε με αυτό το CPLD είτε ψάχνετε για παρόμοιες εναλλακτικές λύσεις, η κατανόηση του σχεδιασμού, του προγραμματισμού και των οφελών σας μπορεί να σας βοηθήσει να αξιοποιήσετε καλύτερα τις ψηφιακές εφαρμογές υψηλής ταχύτητας.
