Οδηγός αντίστασης 4,7 kΩ: Κωδικός χρώματος, χρήσεις, δοκιμή & σύγκριση τιμών

Μια αντίσταση 4,7 kΩ είναι ένα κοινό ηλεκτρονικό εξάρτημα που χρησιμοποιείται για τον έλεγχο του ρεύματος και τη ρύθμιση της τάσης στα κυκλώματα.Αυτό το άρθρο εξηγεί τι σημαίνει η τιμή, πώς διαβάζονται οι χρωματικές ζώνες του και ποιες είναι οι κύριες προδιαγραφές του.Δείχνει επίσης πού χρησιμοποιείται συνήθως, όπως σήματα pull-up και pull-down, έλεγχος τρανζίστορ και διαιρέτες τάσης.Θα μάθετε επίσης πώς να το ελέγχετε χρησιμοποιώντας ένα πολύμετρο και πώς συγκρίνεται με αντιστάσεις 10 kΩ και 47 kΩ.

Κατάλογος

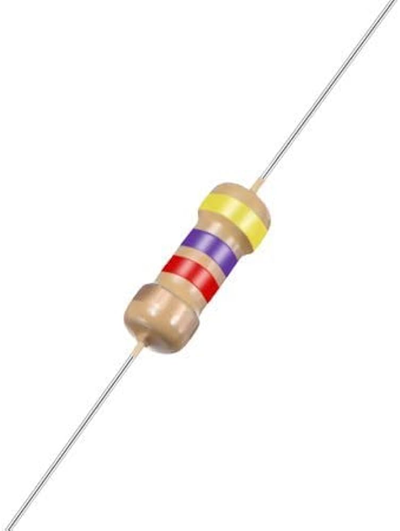

Εικόνα 1. Αξονική αντίσταση 4,7 kΩ

Τι είναι μια αντίσταση 4,7 kΩ;

Μια αντίσταση 4,7 kΩ είναι μια αντίσταση με τιμή αντίστασης 4.700 ohms (Ω).Το "kΩ" σημαίνει kilo-ohms, άρα 4,7 kΩ = 4,7 × 1.000 Ω = 4.700 Ω.Σε ένα κύκλωμα, αυτή η τιμή χρησιμοποιείται συνήθως για τη μείωση του ρεύματος σε ασφαλέστερο επίπεδο ή για τον καθορισμό ενός επιπέδου τάσης σε έναν κόμβο.Βοηθά να διατηρούνται σταθερά τα σήματα ελέγχοντας πόσο ρεύμα μπορεί να διαρρέει μια διαδρομή.Με απλά λόγια, μια αντίσταση 4,7 kΩ είναι μια τυπική τιμή που χρησιμοποιείται για τον έλεγχο του ρεύματος ή της τάσης διαμόρφωσης χωρίς να αφήνουμε το κύκλωμα να τραβήξει πάρα πολύ.

Ηλεκτρικές προδιαγραφές Αντίστασης 4,7 kΩ

Μια αντίσταση 4,7 kΩ μπορεί να κατασκευαστεί σε πολλούς τύπους και μεγέθη, επομένως οι προδιαγραφές της διαφέρουν ανά σειρά και κατασκευαστή.Ο παρακάτω πίνακας παραθέτει κοινές, μετρήσιμες προδιαγραφές που θα δείτε στα φύλλα δεδομένων.

Προδιαγραφές	Τυπικό εύρος
Ονομαστική αντίσταση	4,7 kΩ (4.700 Ω)
Ανεκτικότητα	±0,1%, ±0,5%, ±1%, ±2%, ±5%
Αξιολόγηση ισχύος (αξονική)	1/8 W, 1/4 W, 1/2 W, 1 W, 2 W
Αξιολόγηση ισχύος (SMD)	1/20 W, 1/16 Δ, 1/10 Δ, 1/8 Δ, 1/4 Δ
Θερμοκρασία συντελεστής (TCR)	25, 50, 100, 200, 300 ppm/°C
Λειτουργία εύρος θερμοκρασίας	-55°C έως +155°C (διαφέρει ανάλογα με τον τύπο)
Μέγιστη λειτουργία τάσης	~50 V έως 500 V (εξαρτάται από τη συσκευασία/ισχύ)
Μέγιστη υπερφόρτωση τάσης	Ανώτερο από τάση λειτουργίας (εξαρτάται από τη σειρά)
Μέγεθος συσκευασίας (SMD)	0201, 0402, 0603, 0805, 1206, 1210
Μέγεθος σώματος (αξονική)	Εξαρτάται από watt (μεγαλύτερο σώμα για υψηλότερα W)
Αντίσταση τεχνολογία	Χοντρό φιλμ, λεπτή μεμβράνη, μεταλλική μεμβράνη, σύρμα
Μακροπρόθεσμα σταθερότητα	π.χ. ±(0,2% έως 1%) πάνω από 1.000 ώρες (ανάλογα με τον τύπο)
Θόρυβος (συγγενής)	Χαμηλότερα μέσα μέταλλο/λεπτή μεμβράνη, υψηλότερη σε κάποια παχιά μεμβράνη
Τάση συντελεστή	Τυπικά χαμηλή?προσδιορίζεται περισσότερο σε τύπους ακριβείας
Υγρασία / περιβαλλοντική αξιολόγηση	ποικίλλει (σειρές γενικής χρήσης έως υψηλής αξιοπιστίας)

Κωδικός χρώματος αντίστασης 4,7 kΩ

Πολλές αντιστάσεις 4,7 kΩ χρησιμοποιούν χρωματικές ζώνες, ώστε να μπορείτε να προσδιορίσετε γρήγορα την τιμή.Το πλήθος ζώνης (4, 5 ή 6) αλλάζει κυρίως τον αριθμό των ψηφίων που εμφανίζονται και εάν περιλαμβάνονται επιπλέον πληροφορίες, όπως ο συντελεστής θερμοκρασίας.

Κωδικός χρώματος 4 ζωνών

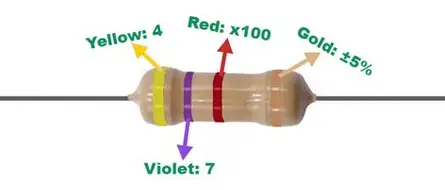

Εικόνα 2. Κωδικός χρώματος 4-Band 4,7 kΩ

Μπάντα Θέση	Χρώμα	Σημασία	Αξία
1η μπάντα	Κίτρινο	1ο ψηφίο	4
2η μπάντα	Βιολετί	2ο ψηφίο	7
3η μπάντα	Κόκκινο	Πολλαπλασιαστής	×100 (10²)
4η μπάντα	Χρυσός	Ανεκτικότητα	±5%

Οι δύο πρώτες ζώνες δίνουν τον αριθμό 47. Η τρίτη ζώνη (κόκκινη) σημαίνει πολλαπλασιάστε με το 100, άρα 47 × 100 = 4.700 Ω.Δηλαδή 4,7 kΩ.Η χρυσή ταινία δείχνει ότι η αντίσταση μπορεί να διαφέρει κατά ±5% από την δηλωμένη τιμή.

Κωδικός χρώματος 5 ζωνών

Μια αντίσταση 5 ζωνών προσθέτει ένα επιπλέον ψηφίο, επομένως η τιμή χρησιμοποιεί τρία σημαντικά ψηφία πριν από τον πολλαπλασιαστή.Αυτό χρησιμοποιείται συνήθως για εξαρτήματα με μεγαλύτερη ανοχή.

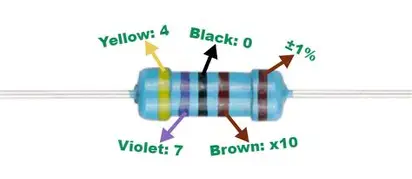

Εικόνα 3. Κωδικός χρώματος 5-Band 4,7 kΩ

Μπάντα Θέση	Χρώμα	Σημασία	Αξία
1η μπάντα	Κίτρινο	1ο ψηφίο	4
2η μπάντα	Βιολετί	2ο ψηφίο	7
3η μπάντα	Μαύρο	3ο ψηφίο	0
4η μπάντα	Καφέ	Πολλαπλασιαστής	×10 (10¹)
5η μπάντα	Καφέ	Ανεκτικότητα	±1%

Οι τρεις πρώτες ζώνες σχηματίζουν 470. Η ζώνη πολλαπλασιαστή (καφέ) σημαίνει ×10, άρα 470 × 10 = 4.700 Ω.Αυτό ισούται με 4,7 kΩ.Η τελευταία ζώνη (καφέ) υποδεικνύει ανοχή ±1%, η οποία είναι γενικά πιο ακριβής από τα κοινά μέρη 4 ζωνών.

Κωδικός χρώματος 6 ζωνών

Μια αντίσταση 6 ζωνών περιλαμβάνει μια ζώνη συντελεστή θερμοκρασίας (tempco) εκτός από την ανοχή.Αυτό είναι χρήσιμο όταν ενδιαφέρεστε για τη σταθερότητα της τιμής καθώς αλλάζει η θερμοκρασία.

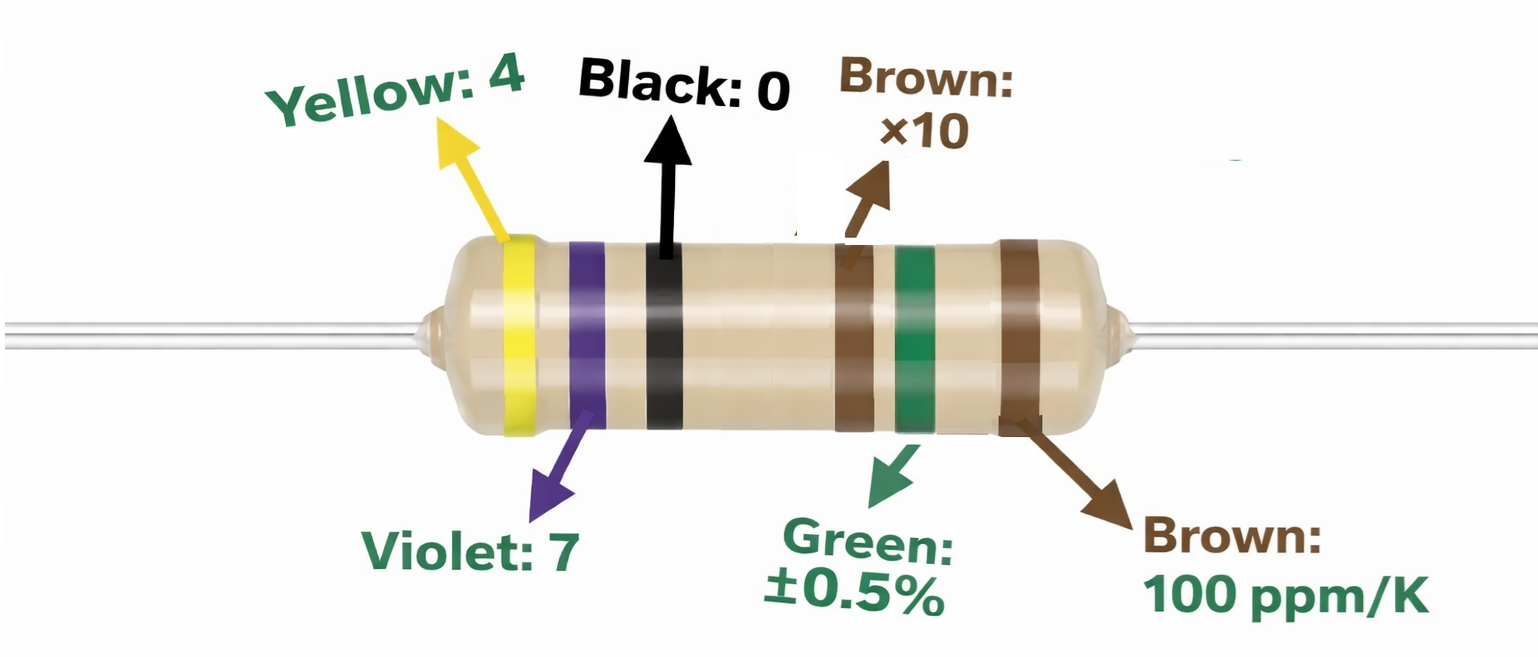

Εικόνα 4. Κωδικός χρώματος 6-Band 4,7 kΩ

Μπάντα Θέση	Χρώμα	Σημασία	Αξία
1η μπάντα	Κίτρινο	1ο ψηφίο	4
2η μπάντα	Βιολετί	2ο ψηφίο	7
3η μπάντα	Μαύρο	3ο ψηφίο	0
4η μπάντα	Καφέ	Πολλαπλασιαστής	×10 (10¹)
5η μπάντα	Πράσινο	Ανεκτικότητα	±0,5%
6η μπάντα	Καφέ	Tempco	100 ppm/°C

Η πράσινη ζώνη σημαίνει ότι η αντίσταση επιτρέπεται να μεταβάλλεται κατά ±0,5% από 4,7 kΩ.Η καφέ ζώνη tempco σημαίνει ότι η αντίσταση αλλάζει περίπου 100 ppm/°C, που είναι 0,01% ανά °C (επειδή 100 ppm = 100/1.000.000).Οι χαμηλότερες τιμές ppm/°C συνήθως σημαίνουν καλύτερη σταθερότητα όταν οι θερμοκρασίες ανεβαίνουν ή πέφτουν.Αυτός είναι ο λόγος για τον οποίο οι αντιστάσεις 6 ζωνών χρησιμοποιούνται συχνά όπου η σταθερή αντίσταση έχει σημασία για τη θερμοκρασία.

Εφαρμογές Αντίστασης 4,7 kΩ

Μια αντίσταση 4,7 kΩ είναι μια "μεσαία" τιμή που ταιριάζει σε πολλά πρακτικά σχέδια, ειδικά γύρω από λογικά σήματα και κυκλώματα μικρού σήματος.Ακολουθούν οι συνήθεις τρόποι χρήσης του σε κυκλώματα.

1. Αντίσταση έλξης για ψηφιακές εισόδους

Ένα pull-up 4,7 kΩ βοηθά μια ψηφιακή είσοδο να διαβάσει ένα καθαρό HIGH όταν ο διακόπτης ή η έξοδος είναι ανοιχτές.Παρέχει αρκετά ισχυρό τράβηγμα για την καταπολέμηση του μικρού θορύβου, αλλά εξακολουθεί να διατηρεί το ρεύμα σε λογικό επίπεδο όταν η γραμμή τραβιέται ΧΑΜΗΛΟ.Αυτή η τιμή εμφανίζεται ευρέως στις εισόδους μικροελεγκτών και στις εξόδους ανοιχτής αποστράγγισης.Είναι επίσης σύνηθες σε κοινόχρηστες γραμμές σήματος όπου η σταθερότητα έχει σημασία.

2. Πτυσσόμενη αντίσταση για σταθερή κατάσταση LOW

Ένα pull-down 4,7 kΩ κρατά ένα σήμα στο LOW όταν δεν το οδηγεί τίποτα.Αυτό αποτρέπει τις «αιωρούμενες» εισόδους που μπορούν να αλλάξουν τυχαία κατάσταση.Χρησιμοποιείται συχνά με κουμπιά, εξόδους αισθητήρων και ακίδες ενεργοποίησης.Η τιμή είναι αρκετά ισχυρή για να ορίσει ένα καθαρό επίπεδο χωρίς να κάνει το κύκλωμα βαρύ.

3. Πόλωση τρανζίστορ σε στάδια μικρού σήματος

Στα τμήματα προγράμματος οδήγησης BJT ή MOSFET, τα 4,7 kΩ χρησιμοποιούνται συχνά για να ορίσετε μια διαδρομή πόλωσης για έναν κόμβο βάσης/πύλης.Βοηθά στον έλεγχο του πόσο ισχυρά ένα σήμα ελέγχου οδηγεί την είσοδο του τρανζίστορ.Πολλοί το επιλέγουν όταν θέλουν μια σταθερή διαδρομή ελέγχου χωρίς υπερβολικό ρεύμα κίνησης.Βοηθά επίσης να μην παραμείνει φορτισμένη η είσοδος όταν αποσυνδέεται το σήμα οδήγησης.

4. Διαιρέτης τάσης για κόμβους αναφοράς ή ανίχνευσης

Μια αντίσταση 4,7 kΩ συνήθως ζευγαρώνεται με μια άλλη αντίσταση για να σχηματίσει ένα διαχωριστικό για μια προβλέψιμη τάση κόμβου.Χρησιμοποιείται για κλιμάκωση εισόδου, ρύθμιση αναφοράς και κυκλώματα ανάγνωσης αισθητήρων.Η τιμή είναι πρακτική γιατί δεν απαιτεί πολύ μεγάλα εξαρτήματα και εξακολουθεί να διατηρεί μέτριο το ρεύμα του διαχωριστή.Είναι επίσης εύκολο να ταιριάζει με πολλές τυπικές τιμές αντίστασης.

5. Απόσβεση γραμμής σήματος ή ήπια φόρτιση

Σε ορισμένες διαδρομές σήματος, τα 4,7 kΩ χρησιμοποιούνται ως ελαφρύ φορτίο για τη μείωση της ανεπιθύμητης αιώρησης ή για τη διαμόρφωση της συμπεριφοράς ενός κόμβου.Μπορεί να βοηθήσει στην ηρεμία της λήψης μικρού θορύβου σε γραμμές υψηλής αντίστασης.Αυτό είναι κοινό σχετικά με τις αναλογικές εισόδους και τις εισόδους σύγκρισης.Ο στόχος είναι ένας πιο σταθερός κόμβος χωρίς να τον μετατρέπει σε βαρύ φορτίο.

Πώς να δοκιμάσετε μια αντίσταση 4,7 kΩ χρησιμοποιώντας ένα πολύμετρο;

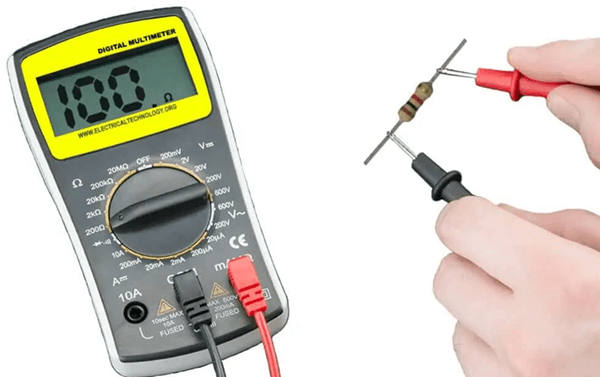

Εικόνα 5. Μέτρηση αντίστασης με χρήση ψηφιακού πολύμετρου

Ένας γρήγορος έλεγχος πολύμετρου επιβεβαιώνει εάν μια αντίσταση είναι κοντά στην αναμενόμενη τιμή της.Αυτό είναι χρήσιμο κατά την αντιμετώπιση προβλημάτων ή την ταξινόμηση εξαρτημάτων.

Βήμα 1: Ρυθμίστε σωστά το πολύμετρο

Ενεργοποιήστε το πολύμετρο και ρυθμίστε το στη λειτουργία αντίστασης (Ω).Εάν ο μετρητής σας είναι χειροκίνητης εμβέλειας, επιλέξτε εύρος άνω των 4,7 kΩ, όπως 20 kΩ.Βεβαιωθείτε ότι οι ανιχνευτές είναι συνδεδεμένοι στις σωστές θύρες (COM και Ω).Αγγίξτε τις άκρες του αισθητήρα μαζί για λίγο για να δείτε ότι ο μετρητής αποκρίνεται κανονικά.

Βήμα 2: Απομονώστε την αντίσταση πριν από τη μέτρηση

Για την πιο ακριβή ένδειξη, η αντίσταση θα πρέπει να μετρηθεί εκτός κυκλώματος.Εάν εξακολουθεί να είναι κολλημένο σε μια πλακέτα, άλλα μέρη μπορούν να δημιουργήσουν παράλληλες διαδρομές που αλλάζουν την ένδειξη.Εάν δεν είναι δυνατή η αφαίρεση, σηκώστε το ένα πόδι της αντίστασης ώστε να μην είναι πλέον πλήρως συνδεδεμένο.Αυτό το βήμα αποτρέπει τις ψευδείς ενδείξεις που φαίνονται πολύ χαμηλές.

Βήμα 3: Μετρήστε την τιμή αντίστασης

Κρατήστε έναν καθετήρα σε κάθε καλώδιο της αντίστασης.Διατηρήστε σταθερή επαφή, ώστε η τιμή να μην μεταπηδά λόγω κακής σύνδεσης.Διαβάστε την εμφανιζόμενη αντίσταση και σημειώστε αν είναι κοντά στα 4,70 kΩ.Μια μικρή μετατόπιση είναι φυσιολογική ανάλογα με την ανοχή της αντίστασης.

Βήμα 4: Κρίνετε το αποτέλεσμα χρησιμοποιώντας ένα αναμενόμενο εύρος

Συγκρίνετε την ένδειξη με την ανοχή της αντίστασης αν το γνωρίζετε.Για ένα κοινό τμήμα ±5%, ένα κανονικό εύρος είναι περίπου 4,465 kΩ έως 4,935 kΩ.Για ένα μέρος ±1%, ένα κανονικό εύρος είναι περίπου 4,653 kΩ έως 4,747 kΩ.Εάν ο μετρητής δείχνει OL (ανοικτή γραμμή) ή μια τιμή πολύ έξω από το αναμενόμενο εύρος, η αντίσταση μπορεί να καταστραφεί ή η ρύθμιση της μέτρησης μπορεί να είναι λάθος.

Σύγκριση αντιστάσεων 4,7 kΩ έναντι 10 kΩ έναντι 47 kΩ

Αυτές οι τρεις τιμές χρησιμοποιούνται συχνά για τις ίδιες «δουλειές» (όπως έλξεις, διαδρομές μεροληψίας και διαχωριστές), αλλά συμπεριφέρονται διαφορετικά επειδή η αντίσταση αλλάζει το ρεύμα και τη φόρτωση.Ο παρακάτω πίνακας δείχνει πρακτικές ηλεκτρικές διαφορές και πότε επιλέγεται συνήθως κάθε τιμή.

Χαρακτηριστικά	4,7 kΩ	10 kΩ	47 kΩ
Τρέχον στις 5 V (I = V/R)	1,06 mA	0,50 mA	0,106 mA
Τρέχον στις 12 V	2,55 mA	1,20 mA	0,255 mA
Αντίσταση αναλογία προς 4,7 kΩ	1×	2,13× υψηλότερο	10× υψηλότερο
Πτώση τάσης σε όλη την αντίσταση στο 1 mA	4,7 V	10 V	47 V
Διαρροή ισχύος στα 5 V (P = V²/R)	5,32 mW	2,50 mW	0,53 mW
Δύναμη διασπορά στα 12 V	30,6 mW	14,4 mW	3,06 mW
ώρα RC σταθερό με πυκνωτή 100 nF	0,47 ms	1,00 ms	4,70 ms
Αποκοπή RC συχνότητα με 100 nF (fc = 1/2 πRC)	339 Hz	159 Hz	33,9 Hz
Τρέχον αλλαγή ανά 1 V αύξηση	0,213 mA/V	0,100 mA/V	0,0213 mA/V
Έξοδος συμβολή σύνθετης αντίστασης στο διαχωριστικό	Χαμηλό	Μεσαίο	Ψηλά
Χρόνος φόρτισης σε 63% με 100 nF	0,47 ms	1,00 ms	4,70 ms
Χρόνος φόρτισης σε ~99% (≈5τ)	2,35 ms	5,00 ms	23,5 ms
Τυπικό ADC εφέ αντίστασης πηγής	Ελάχιστο σφάλμα	Αποδεκτό σφάλμα	Αξιοσημείωτο πιθανό σφάλμα
Ευαισθησία σε ρεύμα διαρροής (1 μA σφάλμα διαρροής)	Σφάλμα 0,47%.	Σφάλμα 1,0%.	Σφάλμα 4,7%.
Συγγενής ταχύτητα καθίζησης σήματος	Γρήγορα	Μέτρια	Αργή

Συμπέρασμα

Η αντίσταση 4,7 kΩ δίνει μια ισορροπημένη αντίσταση που λειτουργεί καλά σε πολλά κυκλώματα.Ο χρωματικός κωδικός του δείχνει την αξία και την ακρίβειά του και μια δοκιμή πολύμετρου επιβεβαιώνει αν εξακολουθεί να λειτουργεί σωστά.Συχνά χρησιμοποιείται για να διατηρεί σταθερά τα σήματα, να ελέγχει τις εισόδους τρανζίστορ και να δημιουργεί σταθερά επίπεδα τάσης.Σε σύγκριση με χαμηλότερες ή υψηλότερες τιμές, αντλεί μέτριο ρεύμα και παραμένει αξιόπιστο, γι' αυτό και χρησιμοποιείται ευρέως.
