Πακέτο XC3042-100PC84C PLCC84, Logic Blocks και απόδοση

Το XC3042-100PC84C είναι μια κλασική προγραμματιζόμενη λογική συσκευή από τη γνωστή οικογένεια XC3000.Σας δίνει έναν ευέλικτο τρόπο να χειρίζεστε την ψηφιακή λογική χωρίς να βασίζεστε σε τσιπ σταθερής λειτουργίας.Με περίπου 3000 χρησιμοποιήσιμες πύλες και λειτουργία 5V, ταιριάζει τέλεια σε παλαιότερες πλακέτες και συστήματα μακράς λειτουργίας.Μπορείτε να το επαναπρογραμματίσετε φορτώνοντας δεδομένα διαμόρφωσης κατά την ενεργοποίηση, κάτι που κάνει τις ενημερώσεις πολύ πιο εύκολες.Το πακέτο PLCC 84 ακίδων διατηρεί τις διατάξεις της πλακέτας συμπαγείς, ενώ εξακολουθεί να προσφέρει πολλές συνδέσεις I/O.Από βιομηχανικές μηχανές μέχρι έργα ρετρό υπολογιστών, αυτή η συσκευή συνεχίζει να υποστηρίζει αξιόπιστα σχέδια υλικού.Εδώ, θα ρίξετε μια σαφή ματιά στα χαρακτηριστικά, τη δομή και τις χρήσεις του στον πραγματικό κόσμο.

Κατάλογος

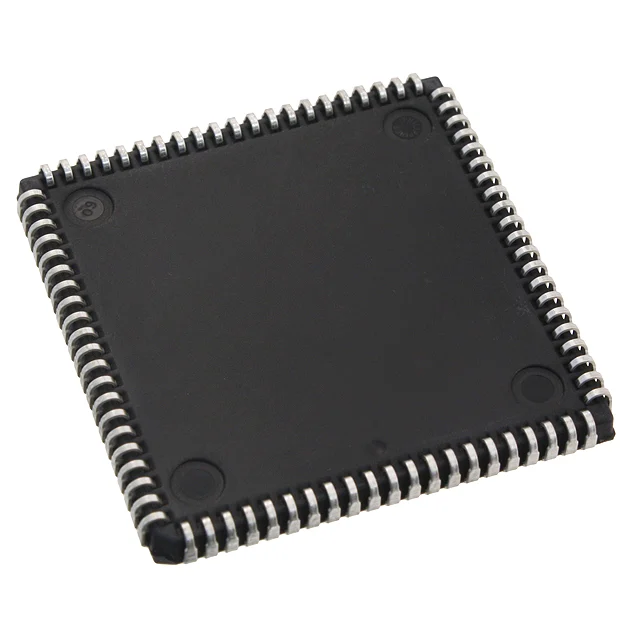

XC3042-100PC84C Επισκόπηση

Το XC3042-100PC84C είναι ένας προγραμματιζόμενος πίνακας πύλης βασισμένος σε CMOS SRAM, σχεδιασμένος για ρυθμιζόμενη εφαρμογή ψηφιακής λογικής.Ανήκει στην οικογένεια XC3000 και διατίθεται σε συσκευασία PLCC 84 ακίδων.Η συσκευή λειτουργεί με τροφοδοσία 5 volt και απαιτεί δεδομένα διαμόρφωσης κατά την ενεργοποίηση για τον καθορισμό των λογικών λειτουργιών της.Η εσωτερική του δομή υποστηρίζει προγραμματιζόμενα λογικά μπλοκ και ευέλικτες συνδέσεις εισόδου και εξόδου για εργασίες ελέγχου, διεπαφής και διαχείρισης δεδομένων.Αυτό το στοιχείο χρησιμοποιείται συνήθως σε ενσωματωμένα συστήματα, βιομηχανικό εξοπλισμό και παλαιού τύπου ψηφιακές πλατφόρμες που απαιτούν προσαρμόσιμη λογική υλικού.Ψάχνετε για XC3042-100PC84C Επικοινωνήστε μαζί μας για να ελέγξετε το τρέχον απόθεμα, τον χρόνο παράδοσης και την τιμολόγηση.

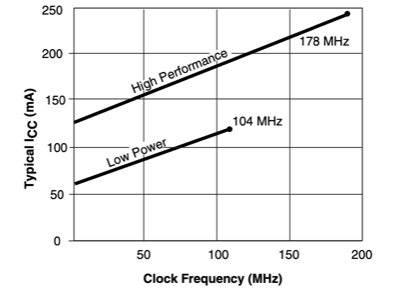

Τυπικό Icc έναντι συχνότητας για XC3042-100PC84C

Γράφημα απεικονίζει το τυπικό ρεύμα τροφοδοσίας στον κατακόρυφο άξονα σε milliamps έναντι της συχνότητας ρολογιού στον οριζόντιο άξονα σε megahertz, δείχνοντας ότι το ρεύμα αυξάνεται με τη συχνότητα λειτουργίας.Προσδιορίζονται δύο τρόποι λειτουργίας, με την ένδειξη Low Power και High Performance, καθένας από τους οποίους αντιπροσωπεύεται από μια ανερχόμενη γραμμή.Η λειτουργία χαμηλής ισχύος φτάνει περίπου τα 104 MHz σε ρεύμα κοντά στα 120 mA, ενώ η λειτουργία υψηλής απόδοσης εκτείνεται σε περίπου 178 MHz με το ρεύμα να πλησιάζει τα 240 mA.Η γραμμική τάση και στις δύο καμπύλες υποδεικνύει αναλογική αύξηση της κατανάλωσης δυναμικού ρεύματος καθώς αυξάνεται η συχνότητα μεταγωγής, αντανακλώντας τα εξαρτώμενα από τη συχνότητα χαρακτηριστικά ισχύος της συσκευής.

XC3042-100PC84C Μοντέλο CAD

Σύμβολο XC3042-100PC84C

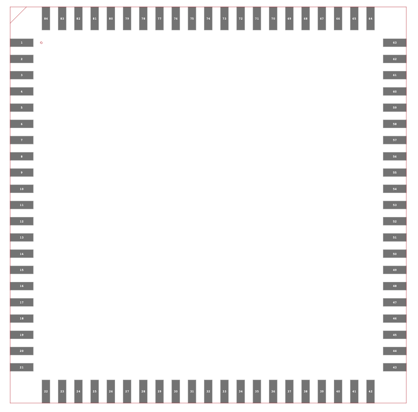

XC3042-100PC84C Αποτύπωμα

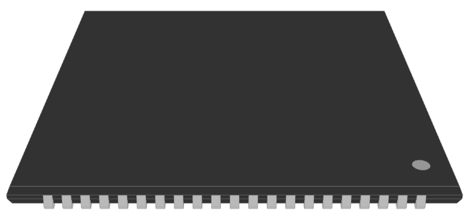

XC3042-100PC84C 3D μοντέλο

Χαρακτηριστικά του XC3042-100PC84C

Χωρητικότητα Logic Gate που μπορεί να χρησιμοποιηθεί

Το XC3042-100PC84C παρέχει περίπου 3000 χρησιμοποιήσιμες λογικές πύλες για την υλοποίηση ψηφιακών κυκλωμάτων.Αυτή η χωρητικότητα υποστηρίζει τη λογική ελέγχου, τη δρομολόγηση δεδομένων, τις μηχανές κατάστασης και τις αριθμητικές λειτουργίες σε μία μόνο προγραμματιζόμενη συσκευή.Με την ενσωμάτωση πολλαπλών λογικών λειτουργιών σε ένα στοιχείο, μειώνει την ανάγκη για ξεχωριστά σταθερά λογικά IC και υποστηρίζει συμπαγείς διατάξεις πλακέτας.

Δομή λογικού μπλοκ με δυνατότητα διαμόρφωσης

Η συσκευή περιέχει 144 Configurable Logic Blocks που αποτελούν τον πυρήνα της προγραμματιζόμενης αρχιτεκτονικής της.Κάθε μπλοκ μπορεί να διευθετηθεί ώστε να εκτελεί συνδυαστικές και διαδοχικές λογικές συναρτήσεις.Αυτή η δομή επιτρέπει στους σχεδιαστές να ορίζουν προσαρμοσμένη συμπεριφορά υλικού με βάση τις απαιτήσεις της εφαρμογής, διατηρώντας παράλληλα προβλέψιμη ψηφιακή λειτουργία.

Πόροι εισόδου και εξόδου χρήστη

Το XC3042-100PC84C περιλαμβάνει 74 ακίδες εισόδου και εξόδου προσβάσιμες από το χρήστη.Αυτές οι ακίδες επιτρέπουν την άμεση σύνδεση με εξωτερική μνήμη, επεξεργαστές, γραμμές ελέγχου και διεπαφές επικοινωνίας.Ο διαθέσιμος αριθμός I O υποστηρίζει ευέλικτη ενοποίηση συστήματος σε ενσωματωμένες και παλαιού τύπου πλατφόρμες.

Ενσωματωμένη μνήμη στο τσιπ

Η συσκευή ενσωματώνει συνολικά 30784 bit RAM στην εσωτερική της δομή.Αυτή η μνήμη μπορεί να χρησιμοποιηθεί για προσωρινή αποθήκευση δεδομένων, προσωρινή αποθήκευση και λειτουργίες που σχετίζονται με τη λογική.Η ενσωματωμένη μνήμη RAM μειώνει την εξάρτηση από την εξωτερική μνήμη για μέτριες ανάγκες αποθήκευσης.

Τυπικό εύρος λειτουργίας 5 Volt

Το XC3042-100PC84C λειτουργεί εντός εύρους τάσης τροφοδοσίας από 4,75 βολτ έως 5,25 βολτ.Αυτή η σειρά ευθυγραμμίζεται με τα τυπικά ψηφιακά συστήματα 5 volt και υποστηρίζει συμβατότητα με κυκλώματα βασισμένα σε TTL και CMOS που χρησιμοποιούνται συνήθως σε καθιερωμένα σχέδια.

Εύρος εμπορικής θερμοκρασίας

Το καθορισμένο εύρος θερμοκρασίας λειτουργίας είναι από 0 βαθμούς Κελσίου έως 85 βαθμούς Κελσίου.Αυτό καθιστά τη συσκευή κατάλληλη για ελεγχόμενα εσωτερικά εμπορικά και βιομηχανικά περιβάλλοντα όπου διατηρούνται σταθερές θερμικές συνθήκες.

84 Pin Μορφή πακέτου PLCC

Η συσκευή παρέχεται σε συσκευασία 84 ακίδων Plastic Leaded Chip Carrier με καλώδια J.Αυτή η μορφή επιφανειακής τοποθέτησης υποστηρίζει την ασφαλή προσάρτηση της πλακέτας και την αποτελεσματική χρήση του χώρου της πλακέτας τυπωμένου κυκλώματος σε διατάξεις μεσαίας πυκνότητας.

Επαναπρογραμματιζόμενη Αρχιτεκτονική που βασίζεται σε SRAM

Το XC3042-100PC84C χρησιμοποιεί ένα σύστημα διαμόρφωσης που βασίζεται σε SRAM.Η λογική του διαμόρφωση φορτώνεται κατά την τροφοδοσία από μια εξωτερική πηγή, επιτρέποντας στη συσκευή να επαναπρογραμματιστεί όταν απαιτούνται ενημερώσεις σχεδιασμού.Αυτό υποστηρίζει την ευελιξία σχεδιασμού χωρίς αντικατάσταση υλικού.

Συμβατότητα Οικογενειακής Αρχιτεκτονικής XC3000

Η συσκευή ακολουθεί την αρχιτεκτονική της οικογένειας XC3000 FPGA.Υποστηρίζει καθιερωμένες μεθόδους διαμόρφωσης και προσεγγίσεις σχεδιασμού που χρησιμοποιούνται σε αυτήν τη σειρά προϊόντων, επιτρέποντας τη συνεπή ενοποίηση με σχετικές συσκευές.

Ταξινόμηση χρονισμού βαθμού ταχύτητας -100

Ο βαθμός ταχύτητας -100 καθορίζει την κατηγορία απόδοσης χρονισμού της συσκευής.Υποδεικνύει χαρακτηριστικά μεταγωγής και διάδοσης εντός της οικογένειας XC3000, υποστηρίζοντας σταθερή και προβλέψιμη συμπεριφορά ψηφιακού σήματος σε πρακτικές εφαρμογές.

XC3042-100PC84C Τεχνικές προδιαγραφές

Ιδιότητα προϊόντος	Τιμή Χαρακτηριστικού
Κατασκευαστής	AMD Xilinx
Τάση - Τροφοδοσία	4,75V ~ 5,25V
Σύνολο Bit RAM	30784
Πακέτο συσκευής προμηθευτή	84-PLCC (29,31x29,31)
Σειρά	XC3000
Πακέτο / Θήκη	84-LCC (J-Lead)
Πακέτο	Δίσκος
Θερμοκρασία λειτουργίας	0°C ~ 85°C (TJ)
Αριθμός LAB/CLB	144
Αριθμός I/O	74
Αριθμός Πυλών	3000
Τύπος τοποθέτησης	Επιφανειακή βάση
Βασικός αριθμός προϊόντος	XC3042
Κατάσταση RoHs	Μη συμβατό με RoHS
Επίπεδο ευαισθησίας σε υγρασία (MSL)	3 (168 ώρες)
Κατάσταση REACH	REACH Δεν επηρεάζεται
ECCN	EAR99
HTSUS	8542.39.0001

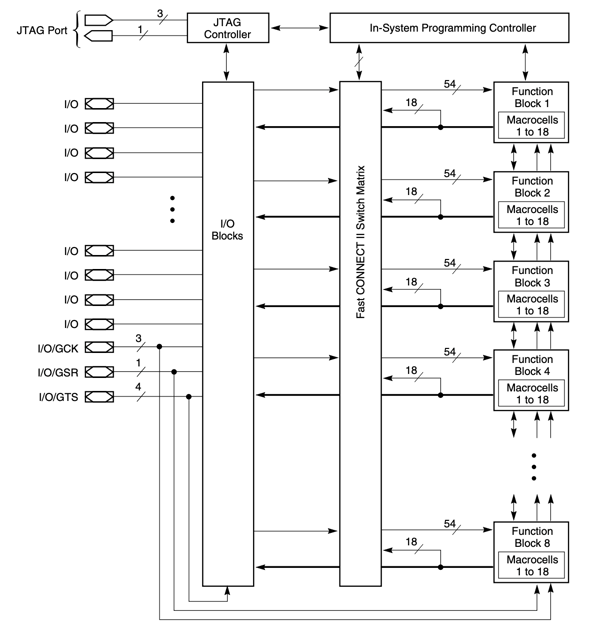

Αρχιτεκτονική του XC3042-100PC84C

Δομημένη γύρω από οκτώ μπλοκ λειτουργιών, το καθένα από τα οποία περιέχει 18 macrocells, η συσκευή συνδέει προγραμματιζόμενους λογικούς πόρους μέσω μιας κεντρικής μήτρας μεταγωγέα FastCONNECT II που διαχειρίζεται την εσωτερική δρομολόγηση σήματος.Κάθε μπλοκ συνάρτησης διασυνδέεται με τη μήτρα χρησιμοποιώντας 54 γραμμές εισόδου και 18 διαδρομές εξόδου, υποστηρίζοντας προβλέψιμες καθυστερήσεις διασύνδεσης τυπικές για δομές CPLD.Τα μπλοκ εισόδου/εξόδου τοποθετημένα κατά μήκος της αριστερής πλευράς παρέχουν συνδεσιμότητα εξωτερικής ακίδας και ενσωματώνουν σήματα καθολικού ελέγχου με την ένδειξη I O GCK, I O GSR και I O GTS για ρολόι, επαναφορά ρύθμισης και διανομή τριστάτου.Ένας ελεγκτής JTAG και ένας ελεγκτής προγραμματισμού συστήματος εμφανίζονται στο επάνω μέρος, υποδεικνύοντας τη συμμόρφωση σάρωσης ορίων και τη δυνατότητα επαναπρογραμματιζόμενης διαμόρφωσης.Οι έντονες διαδρομές σήματος εμφανίζουν άμεσες συνδέσεις από τις εξόδους του μπλοκ λειτουργιών στα μπλοκ I O, μειώνοντας τα στάδια δρομολόγησης για επιλεγμένες εξόδους.

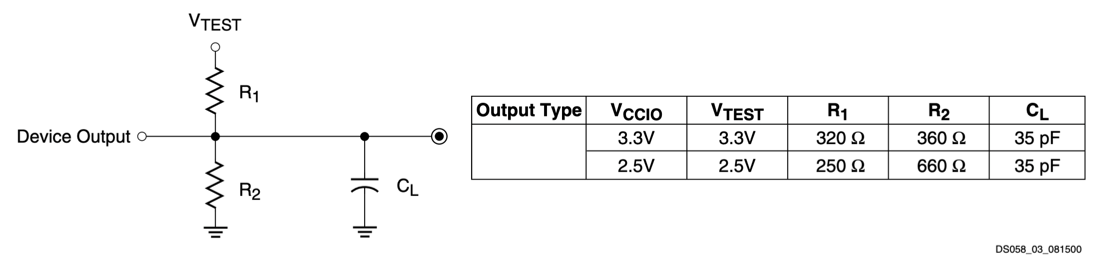

Κύκλωμα φόρτισης AC του XC95144XL

Η διαμόρφωση δοκιμαστικού φορτίου συνδέει την έξοδο της συσκευής με ένα διαχωριστικό αντίστασης που σχηματίζεται από το R1 συνδεδεμένο στο VTEST και το R2 συνδεδεμένο στη γείωση, με ένα χωρητικό φορτίο CL συνδεδεμένο από τον κόμβο εξόδου στη γείωση.Το κύκλωμα μοντελοποιεί τις συνθήκες μεταγωγής εξόδου για μετρήσεις χρονισμού εναλλασσόμενου ρεύματος ορίζοντας ελεγχόμενη ωμική και χωρητική φόρτιση.Ένας πίνακας καθορίζει τιμές για δύο επίπεδα λειτουργίας, με τα VCCIO και VTEST να έχουν οριστεί στα 3,3 V χρησιμοποιώντας R1 320 ohms και R2 360 ohms ή 2,5 V χρησιμοποιώντας R1 250 ohms και R2 660 ohms, ενώ το CL παραμένει 35 pF και στις δύο περιπτώσεις.Αυτή η διαμόρφωση καθορίζει τυποποιημένες παραμέτρους φόρτισης για την αξιολόγηση των χαρακτηριστικών ανόδου και πτώσης εξόδου υπό καθορισμένες συνθήκες τάσης.

Εφαρμογές του XC3042-100PC84C

Συντήρηση ενσωματωμένου συστήματος παλαιού τύπου

Το XC3042-100PC84C χρησιμοποιείται ευρέως για τη διατήρηση ενσωματωμένων συστημάτων που αναπτύχθηκαν κατά την πρώιμη υιοθέτηση της προγραμματιζόμενης λογικής.Πολλοί πίνακες ελέγχου στον κατασκευαστικό εξοπλισμό, τα όργανα και το υλικό επικοινωνίας σχεδιάστηκαν γύρω από την αρχιτεκτονική XC3000.Όταν αυτά τα συστήματα απαιτούν επισκευή, η συσκευή επιτρέπει την επαναφορά της αρχικής προγραμματιζόμενης λογικής χωρίς τροποποίηση της πλακέτας τυπωμένου κυκλώματος.Αυτό βοηθά στη διατήρηση της συμπεριφοράς του συστήματος, των σχέσεων χρονισμού και της συμβατότητας του σήματος.

Συστήματα Βιομηχανικού Ελέγχου Βασισμένα στην Αρχιτεκτονική XC3000

Σε πλατφόρμες βιομηχανικού ελέγχου που έχουν κατασκευαστεί με συσκευές της σειράς XC3000, το XC3042-100PC84C διαχειρίζεται την αλληλουχία, τη δρομολόγηση σημάτων και το συντονισμό διεπαφής μεταξύ αισθητήρων και ενεργοποιητών.Το εύρος λειτουργίας 5 volt ταιριάζει με τα λογικά επίπεδα που χρησιμοποιούνται σε παλαιότερα συστήματα αυτοματισμού.Η συσκευή μπορεί να χειριστεί τον έλεγχο χρονισμού, τη διαχείριση διαδρομής δεδομένων και τη διακριτή αντικατάσταση λογικής εντός προγραμματιζόμενου υλικού, επιτρέποντας σταθερή λειτουργία σε μακροχρόνια περιβάλλοντα παραγωγής.

Έργα Retro Computing and Hardware Restoration

Το XC3042-100PC84C χρησιμοποιείται σε έργα ρετρό υπολογιστών που στοχεύουν στη διατήρηση ή την αναδημιουργία πρώιμων προγραμματιζόμενων λογικών σχεδίων.Επιτρέπει την αποκατάσταση καρτών επέκτασης, πλακέτες ανάπτυξης και λειτουργικών μονάδων διασύνδεσης που είχαν αρχικά κατασκευαστεί με συσκευές XC3042.Υποστηρίζοντας την ίδια δομή διαμόρφωσης και διάταξη καρφίτσας, βοηθά στη διατήρηση της αυθεντικής συμπεριφοράς υλικού ενώ επιτρέπει τον επαναπρογραμματισμό όταν υπάρχουν διαθέσιμα αρχεία σχεδίασης.

Εκπαιδευτική Μελέτη Πρώιμης Αρχιτεκτονικής FPGA

Η συσκευή χρησιμεύει ως πλατφόρμα διδασκαλίας για την κατανόηση δομών FPGA που βασίζονται σε SRAM πρώτης γενιάς.Οι μαθητές μπορούν να εξετάσουν ρυθμιζόμενα λογικά μπλοκ, εσωτερικούς πόρους μνήμης και εξωτερικές μεθόδους διαμόρφωσης σε μια πραγματική συσκευή υλικού.Η εργασία με αυτήν την αρχιτεκτονική παρέχει πρακτική εικόνα για το πώς οργανώθηκαν πρώιμα προγραμματιζόμενα λογικά συστήματα και πώς οι ψηφιακές λειτουργίες αντιστοιχίστηκαν σε υλικό.

Άμεση αντικατάσταση σε υφιστάμενες εγκαταστάσεις XC3042

Το XC3042-100PC84C λειτουργεί ως αντικατάσταση για συστήματα που χρησιμοποιούν ήδη εξαρτήματα της σειράς XC3042.Υποστηρίζει την ίδια μορφή συσκευασίας, εύρος τάσης και αρχιτεκτονική δομή, επιτρέποντας την επισκευή ή την ανακαίνιση του παλιού εξοπλισμού.Αυτή η προσέγγιση επεκτείνει τη διάρκεια ζωής των παλαιών συστημάτων χωρίς να απαιτείται επανασχεδιασμός ή μετατροπή σε νεότερες προγραμματιζόμενες πλατφόρμες.

Σήμανση εξαρτημάτων συσκευής XC3042-100PC84C

Η εικόνα πακέτου παρουσιάζει την κάτοψη μιας συσκευής TQ144 με πεδία επισήμανσης εξαρτημάτων που ορίζουν πληροφορίες παραγγελίας.Ο τύπος συσκευής εμφανίζεται ως XC95xxxXL, υποδεικνύοντας την ονομασία οικογένειας, ενώ ο κωδικός συσκευασίας TQ144 προσδιορίζει τη λεπτή τετραπλή επίπεδη συσκευασία 144 ακίδων.Ο βαθμός ταχύτητας επισημαίνεται ως 7C, όπου η αριθμητική τιμή υποδηλώνει την απόδοση χρονισμού και το γράμμα υποδεικνύει το εμπορικό εύρος θερμοκρασίας λειτουργίας.Μια ξεχωριστή οριζόντια γραμμή εμφανίζεται ως μη σχετική με τον αριθμό εξαρτήματος της συσκευής, διακρίνοντας την ιχνηλασιμότητα ή τις πληροφορίες παρτίδας από τα αναγνωριστικά παραγγελίας.Η θέση της καρφίτσας 1 επισημαίνεται με μια κυκλική ένδειξη σε μια γωνία για τον καθορισμό του προσανατολισμού του πακέτου.

XC3042-100PC84C Πλεονεκτήματα και μειονεκτήματα

Πλεονεκτήματα

• Η δομή που βασίζεται σε SRAM επιτρέπει τον επαναπρογραμματισμό της λογικής όταν απαιτούνται αλλαγές σχεδιασμού

• Η καθιερωμένη αρχιτεκτονική XC3000 υποστηρίζει σταθερή λειτουργία σε μακροπρόθεσμα παλαιού τύπου συστήματα

• Το εύρος τροφοδοσίας 5 volt ταιριάζει με παλαιότερα λογικά επίπεδα TTL και CMOS

• Ο μέτριος αριθμός πυλών ταιριάζει σε εργασίες ψηφιακού ελέγχου μικρής έως μεσαίας κλίμακας

• Συνήθως ενσωματώνεται σε παλαιότερες ενσωματωμένες και βιομηχανικές πλατφόρμες

• Η συσκευασία PLCC 84 ακίδων υποστηρίζει συμπαγείς διατάξεις πλακέτας επιφανειακής τοποθέτησης

Μειονεκτήματα

• Η λειτουργία 5 volt δεν ευθυγραμμίζεται με τα σύγχρονα ψηφιακά συστήματα χαμηλής τάσης

• Η χωρητικότητα λογικής είναι περιορισμένη σε σύγκριση με συσκευές FPGA τρέχουσας γενιάς

• Η κατανάλωση ρεύματος είναι υψηλότερη από τις νεότερες προγραμματιζόμενες λογικές οικογένειες χαμηλής τάσης

• Δεν διαθέτει ενσωματωμένους πολλαπλασιαστές και αποκλειστικούς πόρους επεξεργασίας σήματος

• Δεν περιλαμβάνει προηγμένη διαχείριση ρολογιού ή λειτουργίες διασύνδεσης υψηλής ταχύτητας

• Η συμβατότητα του εργαλείου ανάπτυξης είναι περιορισμένη σε σύγχρονα περιβάλλοντα σχεδίασης FPGA

XC3042-100PC84C Εναλλακτικά

Αριθμός ανταλλακτικού	Κατασκευαστής	Βασικά Χαρακτηριστικά	Χρήση θήκης/Σημειώσεις
XC3042-100PQ100C	AMD	FPGA της οικογένειας XC3000 με περίπου 3.000 πύλες συστήματος και 144 ρυθμιζόμενα λογικά μπλοκ.Λειτουργεί από τροφοδοσία 5V και υποστηρίζει επιφανειακή τοποθέτηση.	Χρησιμοποιείται σε προγραμματιζόμενα λογικά σχέδια παλαιού τύπου, έλεγχο διεπαφής και ψηφιακές εφαρμογές μέτριας πυκνότητας.
XC3042-125PQ100C	AMD	Παρόμοια συσκευή XC3042 με εναλλασσόμενο βαθμό ταχύτητας.Παρέχει παραμετροποιήσιμους λογικούς πόρους και ευέλικτη I/O σε ένα πακέτο PQFP.	Κατάλληλο για κυκλώματα ψηφιακού ελέγχου και επικοινωνίας όπου οι απαιτήσεις χρονισμού είναι μέτριες.
XC3030L-8VQ64C	AMD	FPGA χαμηλής κατανάλωσης από τη σειρά XC3000L με ρυθμιζόμενα λογικά μπλοκ και συμπαγή σχεδιασμό πακέτου.Σχεδιασμένο για μειωμένη κατανάλωση ρεύματος.	Κατάλληλο για ενσωματωμένα συστήματα ευαίσθητα στην ισχύ και ηλεκτρονικά προϊόντα ευρείας κατανάλωσης.
XC3030L-8VQ64I	AMD	FPGA χαμηλής κατανάλωσης βιομηχανικής ποιότητας με εκτεταμένο εύρος θερμοκρασίας και ευέλικτους προγραμματιζόμενους λογικούς πόρους.	Χρησιμοποιείται σε βιομηχανικό έλεγχο και ενσωματωμένα συστήματα που απαιτούν αξιόπιστη λειτουργία σε πιο σκληρά περιβάλλοντα.

Σχετικά με την AMD Xilinx

Η AMD Xilinx λειτουργεί ως το προσαρμοστικό και ενσωματωμένο τμήμα υπολογιστών της Advanced Micro Devices, Inc. Ο οργανισμός εντοπίζει τις ρίζες του στην Xilinx, Inc., που ιδρύθηκε το 1984 στην Καλιφόρνια, όπου εισήγαγε προγραμματιζόμενες λογικές συσκευές που θα μπορούσαν να διαμορφωθούν μετά την κατασκευή.Με τα χρόνια, η εταιρεία επεκτάθηκε σε προγραμματιζόμενες πλατφόρμες που χρησιμοποιούνται σε υποδομές επικοινωνιών, βιομηχανικούς αυτοματισμούς, αεροδιαστημικά συστήματα, ηλεκτρονικά αυτοκινήτων και επιτάχυνση κέντρων δεδομένων.Το χαρτοφυλάκιό του περιλαμβάνει προγραμματιζόμενες συσκευές λογικής, προσαρμοστικό σύστημα σε πλατφόρμες τσιπ, λογισμικό ανάπτυξης και εργαλεία σχεδίασης που υποστηρίζουν προσαρμογή σε επίπεδο υλικού.Μετά την εξαγορά της από την AMD το 2022, οι τεχνολογίες της έγιναν μέρος ενός ευρύτερου χαρτοφυλακίου ημιαγωγών που συνδυάζει προγραμματιζόμενη λογική με λύσεις επεξεργασίας υψηλής απόδοσης.

Συμπέρασμα

Το XC3042-100PC84C σας δίνει έναν πρακτικό τρόπο διαχείρισης προγραμματιζόμενης λογικής σε ψηφιακά συστήματα 5V.Με τη δομή του που βασίζεται σε SRAM, μπορείτε να φορτώσετε ξανά και να ενημερώσετε τη διαμόρφωση όποτε χρειάζεται.Προσφέρει έναν σταθερό συνδυασμό λογικής χωρητικότητας, εσωτερικής μνήμης RAM και ευέλικτων συνδέσεων I/O.Το πακέτο PLCC84 διευκολύνει την ενσωμάτωση σε πολλές διατάξεις πλακέτας.Είτε συντηρείτε παλαιότερο εξοπλισμό είτε εργάζεστε σε έργα αποκατάστασης, αυτή η συσκευή σάς βοηθά να διατηρείτε την ομαλή λειτουργία του αρχικού υλικού.Παραμένει μια αξιόπιστη επιλογή όταν η συμβατότητα και η ευελιξία έχουν σημασία.
