Εισαγωγή στα Συστήματα Ελέγχου: Εργασία, Τύποι και Εφαρμογές

Χρησιμοποιείτε συστήματα ελέγχου κάθε φορά που ένα μηχάνημα διατηρεί μια τιμή σταθερή αυτόματα, όπως θερμοκρασία, ταχύτητα ή επίπεδο.Αυτό το άρθρο εξηγεί τι είναι ένα σύστημα ελέγχου, πώς συνεργάζονται τα μέρη του και πώς η ανάδραση διατηρεί την έξοδο σωστή.Θα δείτε επίσης τους κύριους τύπους συστημάτων και πώς συμπεριφέρονται στη λειτουργία τους.Περιλαμβάνονται κοινές χρήσεις, οφέλη και όρια.

Κατάλογος

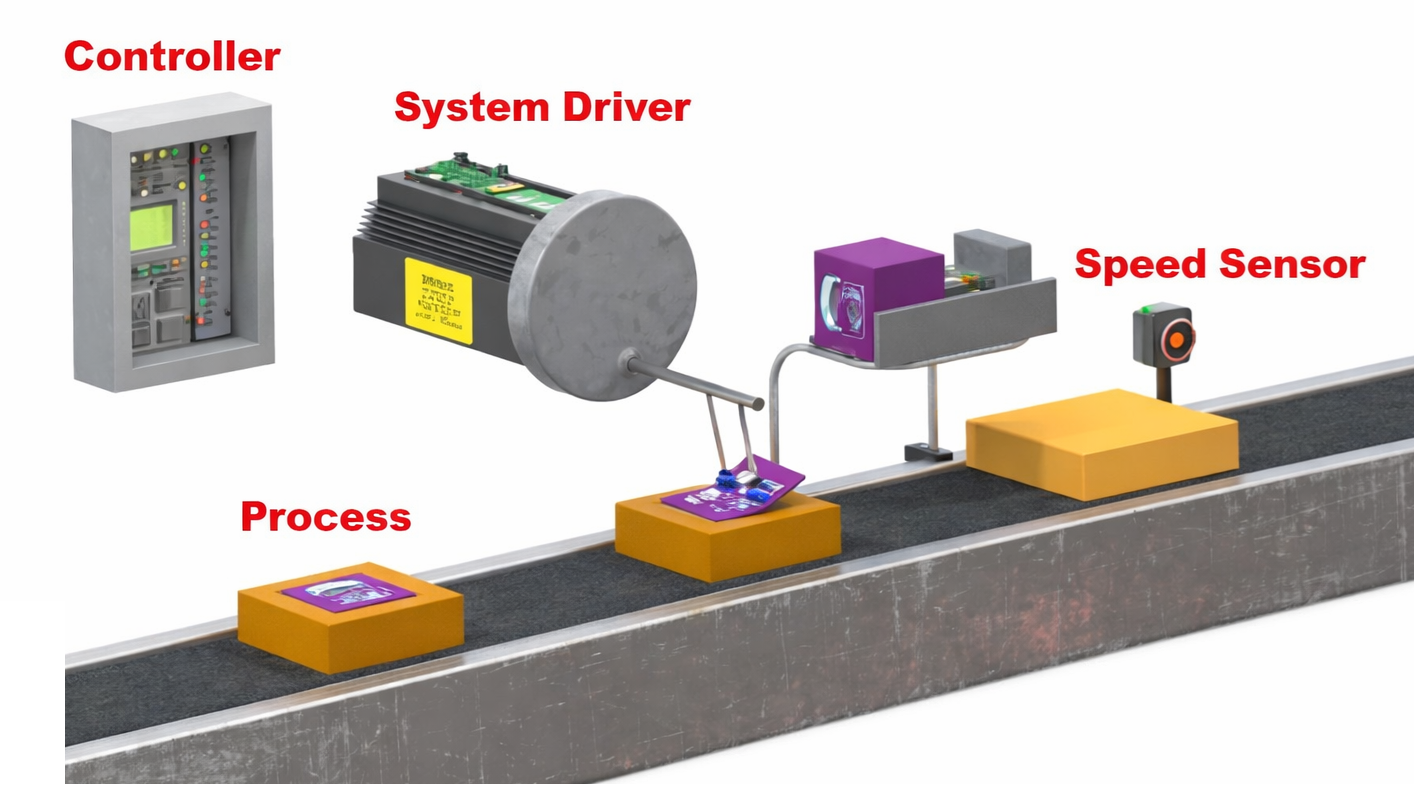

Εικόνα 1. Παράδειγμα συστήματος ελέγχου

Τι είναι ένα Σύστημα Ελέγχου;

Ένα σύστημα ελέγχου είναι ένα σύστημα που διατηρεί μια μετρούμενη τιμή κοντά σε μια επιθυμητή τιμή στόχο.Σκοπός του είναι να προσαρμόζει αυτόματα μια διαδικασία ώστε η έξοδος να παραμένει σωστή ακόμα και όταν αλλάζουν οι συνθήκες.Για παράδειγμα, ένας θερμοστάτης δωματίου διατηρεί τη θερμοκρασία κοντά στο καθορισμένο επίπεδο και ένα cruise control αυτοκινήτου διατηρεί το όχημα σε επιλεγμένη ταχύτητα.Ένας ελεγκτής στάθμης δεξαμενής νερού διατηρεί επίσης το ύψος του νερού σε μια επιλεγμένη ένδειξη.Με απλά λόγια, ένα σύστημα ελέγχου ελέγχει και διορθώνει συνεχώς μια μεταβλητή ώστε να ταιριάζει με την απαιτούμενη τιμή.

Βασικά στοιχεία ενός συστήματος ελέγχου

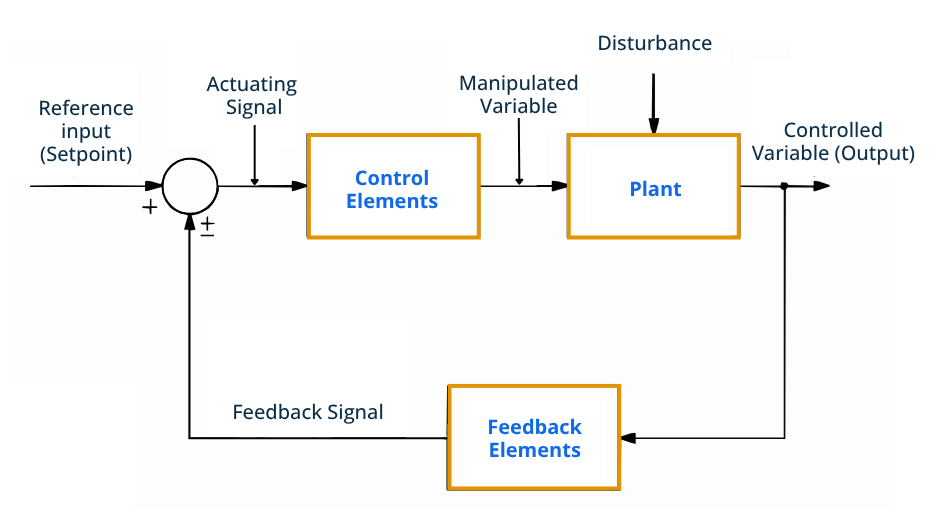

Εικόνα 2. Μπλοκ διάγραμμα συστήματος ελέγχου

Ένα σύστημα ελέγχου αποτελείται από πολλά τυπικά εξαρτήματα, το καθένα από τα οποία εκτελεί μια συγκεκριμένη εργασία.

• Είσοδος αναφοράς (σημείο ρύθμισης)

Αυτή είναι η επιθυμητή τιμή που προσπαθεί να διατηρήσει το σύστημα.Αντιπροσωπεύει την επιλεγμένη συνθήκη στόχο.Το σύστημα συγκρίνει πάντα την πραγματική τιμή με αυτήν την αναφορά.

• Σήμα ενεργοποίησης

Αυτό είναι το σήμα που παράγεται μετά τη σύγκριση των επιθυμητών και πραγματικών τιμών.Αντιπροσωπεύει πόση προσαρμογή χρειάζεται.Το σήμα προετοιμάζει το σύστημα για διόρθωση.

• Στοιχεία ελέγχου

Αυτά τα μέρη χειρίζονται τη διαδικασία λήψης αποφάσεων.Καθορίζουν τη διορθωτική ενέργεια με βάση το σήμα που λαμβάνεται.Η έξοδος από αυτό το στάδιο προετοιμάζει τη διαδικασία για προσαρμογή.

• Χειρισμένη μεταβλητή

Αυτή είναι η ρυθμιζόμενη ποσότητα που αποστέλλεται προς τη διαδικασία.Η αλλαγή αυτής της τιμής επηρεάζει την τελική έξοδο.Είναι η μεταβλητή που το σύστημα μπορεί να ποικίλει άμεσα.

• Φυτό

Το εργοστάσιο είναι η διαδικασία που ελέγχεται.Παράγει την τελική τιμή εξόδου.Το σύστημα στοχεύει να διατηρήσει αυτή την έξοδο στο επιθυμητό επίπεδο.

• Αναστάτωση

Αυτή είναι μια ανεπιθύμητη αλλαγή που επηρεάζει τη διαδικασία.Μπορεί να απομακρύνει την έξοδο από την επιθυμητή τιμή.Το σύστημα πρέπει να το αντισταθμίσει.

• Ελεγχόμενη μεταβλητή (Έξοδος)

Αυτό είναι το πραγματικό μετρημένο αποτέλεσμα της διαδικασίας.Δείχνει την παρούσα κατάσταση του συστήματος.Ο στόχος είναι να παραμείνει ίσο με την είσοδο αναφοράς.

• Στοιχεία ανατροφοδότησης

Αυτά μετρούν την έξοδο και στέλνουν πληροφορίες πίσω για έλεγχο.Παρέχουν στο σύστημα την τρέχουσα κατάσταση.Αυτό επιτρέπει τον προσδιορισμό της διόρθωσης.

• Σήμα ανάδρασης

Αυτές είναι οι επιστρεφόμενες πληροφορίες σχετικά με την τιμή εξόδου.Αντιπροσωπεύει την κατάσταση της διαδικασίας.Το σύστημα το χρησιμοποιεί για σύγκριση.

Αρχή Λειτουργίας του Συστήματος Ελέγχου

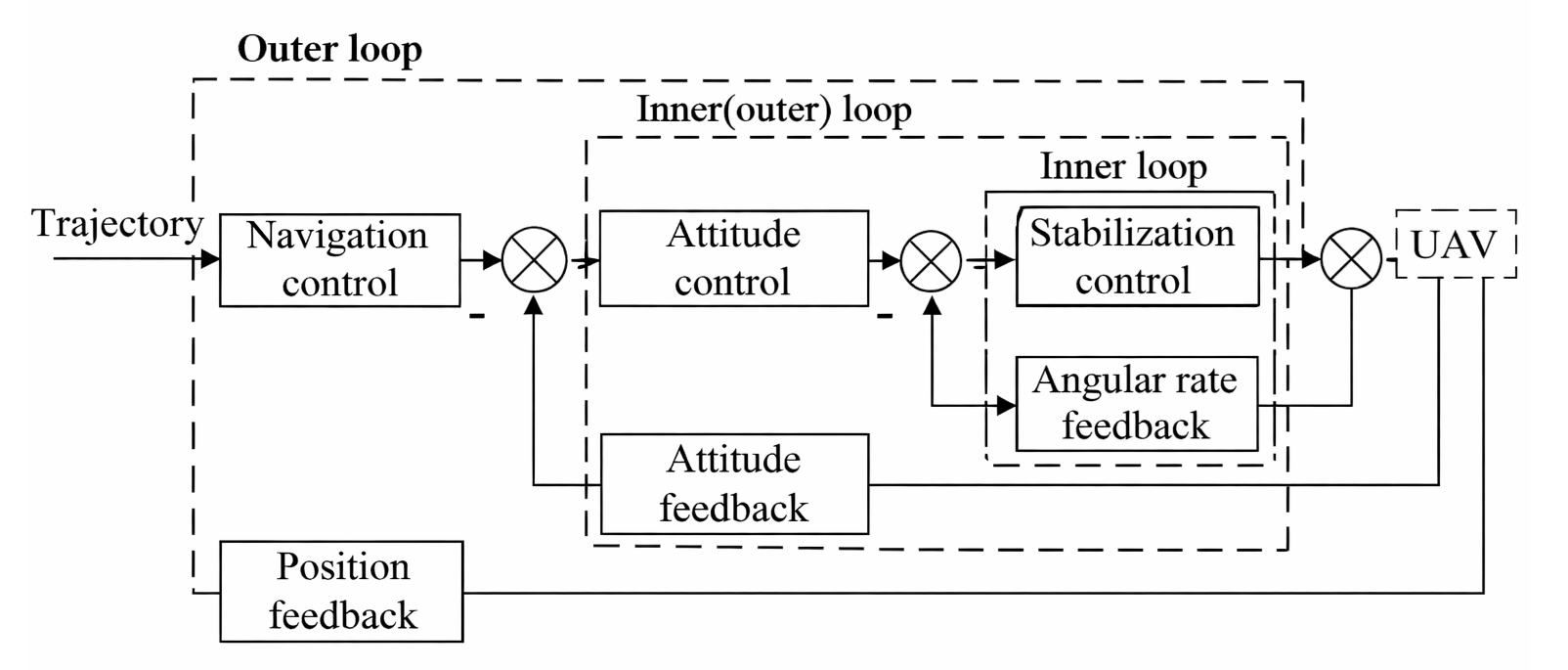

Εικόνα 3. Αρχή Λειτουργίας του Συστήματος Ελέγχου

Η αρχή λειτουργίας ενός συστήματος ελέγχου ξεκινά με μια επιθυμητή τιμή εισόδου που δίνεται στο σύστημα.Στη συνέχεια, το σύστημα συγκρίνει αυτήν την τιμή με την πραγματική τιμή εξόδου.Η διαφορά μεταξύ τους ονομάζεται σήμα σφάλματος.Εάν υπάρχει το σφάλμα, το σύστημα παράγει ένα σήμα διόρθωσης.Αυτή η διόρθωση προσαρμόζει τη διαδικασία για να μειώσει το σφάλμα.Η έξοδος αλλάζει και ελέγχεται ξανά συνεχώς.Ο κύκλος επαναλαμβάνεται έως ότου η έξοδος ταιριάζει πολύ με την επιθυμητή τιμή.

Χαρακτηριστικά Συστημάτων Ελέγχου

Τα συστήματα ελέγχου αξιολογούνται με βάση το πόσο καλά αποδίδουν κατά τη λειτουργία.Αυτά τα χαρακτηριστικά περιγράφουν την ποιότητα και την αξιοπιστία της απόκρισης του συστήματος.

Χαρακτηριστικά	Περιγραφή
Σταθερότητα	Η έξοδος κάνει δεν αποκλίνουν?επιστρέφει σε σταθερή τιμή μετά από διαταραχή
Ακρίβεια	Τελικό σφάλμα ≤ ±2–5% της καθορισμένης τιμής
Ακρίβεια	Έξοδος διακύμανση ≤ ±1% στην ίδια είσοδο
Χρόνος απόκρισης	Αρχικό Η αντίδραση λαμβάνει χώρα εντός μετρημένου χρόνου καθυστέρησης (td)
Ώρα ανόδου	Χρόνος από 10% στο 90% της τελικής αξίας
Ώρα τακτοποίησης	Μπαίνει και παραμένει εντός της ζώνης ±2%.
Υπέρβαση	Η κορυφή υπερβαίνει τελική τιμή κατά % ποσό
Σταθερή κατάσταση Σφάλμα	Σταθερά μετατόπιση που απομένει μετά τη σταθεροποίηση
Ευαισθησία	Δ Έξοδος / Δ Λόγος αλλαγής παραμέτρου
στιβαρότητα	Διατηρεί λειτουργία παρά την αλλαγή της διαταραχής
Εύρος ζώνης	Λειτουργεί αποτελεσματικά έως −3 dB συχνότητα αποκοπής
Επαναληψιμότητα	Ίδια είσοδος παράγει την ίδια παραγωγή εντός ανοχής
Αξιοπιστία	Λειτουργεί χωρίς αστοχία για ονομαστικό χρόνο λειτουργίας (MTBF)
Απόσβεση	Ταλάντωση αποσύνθεση που προσδιορίζεται από το λόγο απόσβεσης ζ
Ταχύτητα του Απάντηση	Συνολικός χρόνος για να φτάσει σε σταθερή κατάσταση

Τύποι Συστημάτων Ελέγχου

Τα συστήματα ελέγχου ταξινομούνται με βάση τον τρόπο με τον οποίο χειρίζονται τις πληροφορίες, τα σήματα και τη συμπεριφορά απόκρισης.Ομαδοποιούνται σύμφωνα με τη χρήση ανατροφοδότησης, τη μορφή σήματος και τη μαθηματική συμπεριφορά.

Σύστημα ελέγχου ανοιχτού βρόχου

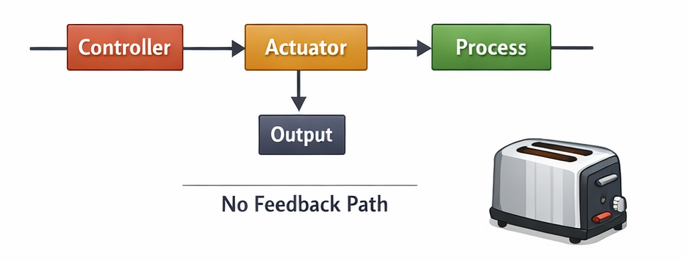

Εικόνα 4. Διάγραμμα συστήματος ελέγχου ανοιχτού βρόχου

Ένα σύστημα ελέγχου ανοιχτού βρόχου είναι ένα σύστημα όπου η έξοδος δεν επηρεάζει τη δράση ελέγχου.Το σύστημα στέλνει μια εντολή και υποθέτει ότι το αποτέλεσμα είναι σωστό χωρίς να το ελέγξει.Επειδή δεν υπάρχει διαδρομή ανάδρασης, δεν μπορεί να διορθώσει αυτόματα σφάλματα ή διαταραχές.Η απόδοση εξαρτάται κυρίως από τις κατάλληλες συνθήκες βαθμονόμησης και λειτουργίας.Αυτά τα συστήματα είναι απλά, χαμηλού κόστους και εύκολο να σχεδιαστούν.Ωστόσο, αλλαγές στο φορτίο ή στο περιβάλλον μπορεί να επηρεάσουν το τελικό αποτέλεσμα.Συνηθισμένα παραδείγματα περιλαμβάνουν έναν ηλεκτρικό χρονοδιακόπτη τοστιέρας, τον έλεγχο χρονοδιακόπτη πλυντηρίου ρούχων και το σταθερό χρονόμετρο ποτίσματος.

Σύστημα ελέγχου κλειστού βρόχου

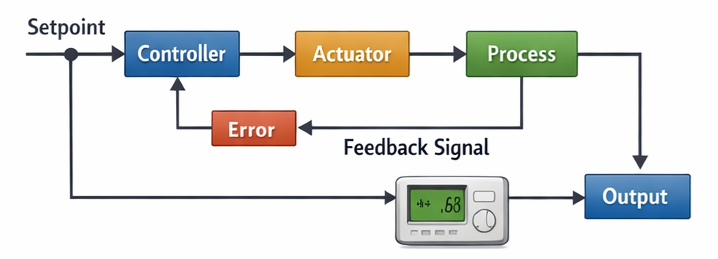

Εικόνα 5. Διάγραμμα συστήματος ελέγχου κλειστού βρόχου

Ένα σύστημα ελέγχου κλειστού βρόχου είναι ένα σύστημα που χρησιμοποιεί ανάδραση για να προσαρμόσει αυτόματα την έξοδό του.Το σύστημα μετρά το αποτέλεσμα και το συγκρίνει με την επιθυμητή τιμή.Εάν εμφανιστεί διαφορά, εφαρμόζεται μια διόρθωση για τη μείωση του σφάλματος.Αυτή η συνεχής ρύθμιση επιτρέπει την ακριβή και σταθερή λειτουργία ακόμα και όταν οι συνθήκες ποικίλλουν.Τα συστήματα κλειστού βρόχου παρέχουν καλύτερη ακρίβεια και αξιοπιστία από τα συστήματα ανοιχτού βρόχου.Χρησιμοποιούνται ευρέως σε σύγχρονες εφαρμογές αυτόματου ελέγχου.Τυπικά παραδείγματα περιλαμβάνουν έλεγχο θερμοκρασίας κλιματιστικού, cruise control οχήματος και αυτόματους ρυθμιστές τάσης.

Σύστημα Ελέγχου Συνεχούς Χρόνου

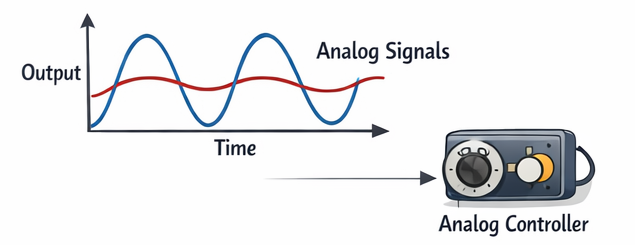

Εικόνα 6. Σήμα ελέγχου συνεχούς χρόνου (αναλογικό).

Ένα σύστημα ελέγχου συνεχούς χρόνου επεξεργάζεται σήματα που αλλάζουν ομαλά με την πάροδο του χρόνου.Η είσοδος και η έξοδος υπάρχουν σε κάθε στιγμή χωρίς διακοπή.Αυτά τα συστήματα συνήθως λειτουργούν με αναλογικά ηλεκτρικά ή μηχανικά σήματα.Επειδή τα σήματα είναι συνεχόμενα, η απόκριση είναι επίσης ομαλή και φυσική.Τα συστήματα συνεχούς χρόνου βρίσκονται συνήθως σε παραδοσιακούς αναλογικούς ελεγκτές.Είναι κατάλληλα για φυσικές διεργασίες που απαιτούν άμεση αντίδραση.Παραδείγματα περιλαμβάνουν αναλογικούς ρυθμιστές ταχύτητας, έλεγχο έντασης ήχου ενισχυτή ήχου και έλεγχο θέσης υδραυλικής βαλβίδας.

Σύστημα Ελέγχου Διακριτού Χρόνου

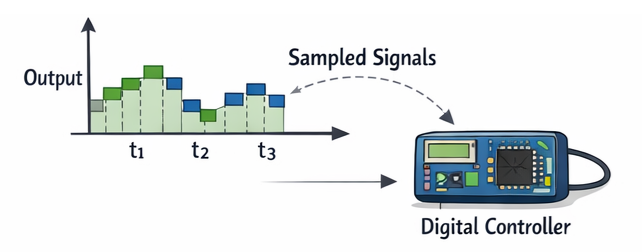

Εικόνα 7. Σήμα Ελέγχου Διακριτού Χρόνου (Ψηφιακό).

Ένα σύστημα ελέγχου διακριτού χρόνου λειτουργεί χρησιμοποιώντας δειγματοληπτικά σήματα δεδομένων.Το σύστημα ελέγχει και ενημερώνει τις τιμές μόνο σε συγκεκριμένα χρονικά διαστήματα.Αυτά τα σήματα συνήθως επεξεργάζονται από ψηφιακούς ελεγκτές ή μικροεπεξεργαστές.Η έξοδος αλλάζει βήμα προς βήμα και όχι συνεχώς.Τέτοια συστήματα επιτρέπουν προγραμματιζόμενη λειτουργία και ευέλικτη ρύθμιση.Χρησιμοποιούνται ευρέως στον σύγχρονο ηλεκτρονικό έλεγχο και έλεγχο μέσω υπολογιστή.Παραδείγματα περιλαμβάνουν έλεγχο θερμοκρασίας με βάση μικροελεγκτή, ψηφιακό έλεγχο ταχύτητας κινητήρα και έξυπνους οικιακούς θερμοστάτες.

Σύστημα Γραμμικού Ελέγχου

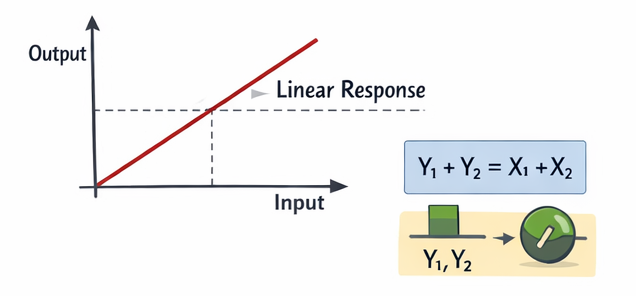

Εικόνα 8. Γραμμική Σχέση Εισόδου-Εξόδου Συστήματος

Ένα γραμμικό σύστημα ελέγχου ακολουθεί μια αναλογική σχέση μεταξύ εισόδου και εξόδου.Εάν η είσοδος διπλασιαστεί, η έξοδος διπλασιάζεται επίσης υπό τις ίδιες συνθήκες.Αυτά τα συστήματα ικανοποιούν την αρχή της υπέρθεσης όπου οι συνδυασμένες είσοδοι παράγουν συνδυασμένες εξόδους.Η γραμμική συμπεριφορά επιτρέπει προβλέψιμη και εύκολη μαθηματική ανάλυση.Τα περισσότερα θεωρητικά σχέδια ελέγχου προϋποθέτουν γραμμική λειτουργία για απλότητα.Τα γραμμικά μοντέλα βοηθούν στο σχεδιασμό σταθερών και ακριβών συστημάτων.Παραδείγματα περιλαμβάνουν ηλεκτρονικούς ενισχυτές μικρού σήματος και περιοχές ελέγχου κινητήρα χαμηλού φορτίου.

Μη γραμμικό σύστημα ελέγχου

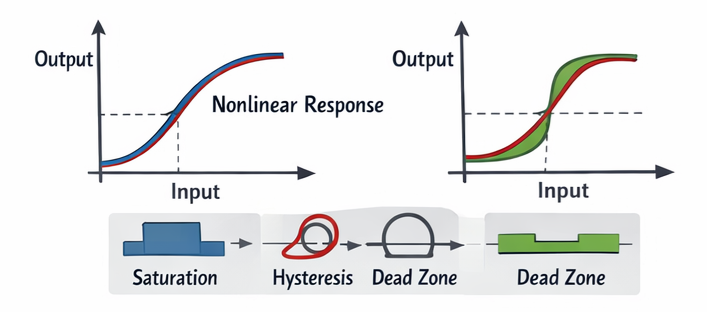

Εικόνα 9. Χαρακτηριστικά Μη γραμμικής απόκρισης συστήματος

Ένα μη γραμμικό σύστημα ελέγχου έχει μια έξοδο που δεν είναι ανάλογη με την είσοδο.Η απόκριση αλλάζει ανάλογα με το εύρος λειτουργίας ή τις συνθήκες.Μικρές αλλαγές εισόδου μπορεί να προκαλέσουν μεγάλες διακυμάνσεις στην έξοδο ή καμία αλλαγή.Συχνά εμφανίζονται επιδράσεις όπως κορεσμός, υστέρηση και νεκρές ζώνες.Αυτά τα συστήματα είναι πιο δύσκολο να αναλυθούν, αλλά αντιπροσωπεύουν τις φυσικές διαδικασίες με μεγαλύτερη ακρίβεια.Πολλά συστήματα συμπεριφέρονται φυσικά με μη γραμμικό τρόπο.Παραδείγματα περιλαμβάνουν όρια κίνησης ρομποτικού βραχίονα, συμπεριφορά μαγνητικού ενεργοποιητή και έλεγχο ροής βαλβίδας σε ακραίες θέσεις.

Πλεονεκτήματα και μειονεκτήματα των Συστημάτων Ελέγχου

Τα συστήματα ελέγχου βελτιώνουν τη συνέπεια και μειώνουν τη χειρωνακτική προσπάθεια, αλλά εισάγουν επίσης πολυπλοκότητα και κόστος.

Πλεονεκτήματα των Συστημάτων Ελέγχου

• Το σύστημα διατηρεί την έξοδο κοντά στην επιθυμητή τιμή κατά τη λειτουργία.

• Οι χειριστές δεν χρειάζεται να προσαρμόζουν συνεχώς τον εξοπλισμό με το χέρι.

• Τα μηχανήματα μπορούν να λειτουργήσουν για πολλές ώρες χωρίς συχνή στάση.

• Το σύστημα διορθώνει αυτόματα τις αλλαγές στις συνθήκες.

• Η κατάσταση λειτουργίας μπορεί να ελεγχθεί από πίνακα ή απομακρυσμένη οθόνη.

Μειονεκτήματα των Συστημάτων Ελέγχου

• Το κόστος εγκατάστασης είναι υψηλότερο από τα απλά χειροκίνητα συστήματα.

• Απαιτούνται ειδικευμένοι εργαζόμενοι για την εγκατάσταση και το σέρβις.

• Οι αισθητήρες και τα ηλεκτρονικά εξαρτήματα μπορεί να αποτύχουν με την πάροδο του χρόνου.

• Η εύρεση της αιτίας των προβλημάτων μπορεί να διαρκέσει περισσότερο.

• Το σύστημα εξαρτάται από σταθερή ηλεκτρική ισχύ.

Εφαρμογές Συστημάτων Ελέγχου

Τα συστήματα ελέγχου χρησιμοποιούνται τόσο στον βιομηχανικό αυτοματισμό όσο και στον καθημερινό εξοπλισμό για τη διατήρηση της σωστής λειτουργίας αυτόματα.

1. Βιομηχανική Μεταποίηση

Οι μηχανές παραγωγής διατηρούν σταθερές διαστάσεις και ποιότητα προϊόντος.Οι αυτοματοποιημένες γραμμές συναρμολόγησης χρησιμοποιούν ρύθμιση για να εξασφαλίσουν επαναληψιμότητα.Αυτό μειώνει τα απόβλητα και βελτιώνει την απόδοση.

2. Κανονισμός θερμοκρασίας

Ο εξοπλισμός θέρμανσης και ψύξης διατηρεί άνετες περιβαλλοντικές συνθήκες.Τα κτίρια βασίζονται στην αυτόματη προσαρμογή για τη σταθεροποίηση του εσωτερικού κλίματος.Αυτό βελτιώνει την ενεργειακή απόδοση και την άνεση.

3. Συστήματα Μεταφορών

Τα οχήματα χρησιμοποιούν έλεγχο ταχύτητας και ευστάθειας για ομαλότερη λειτουργία.Τα σύγχρονα αυτοκίνητα περιλαμβάνουν συστήματα ελέγχου ταχύτητας και πρόσφυσης.Αυτά βελτιώνουν την οδηγική ασφάλεια και την απόδοση.

4. Συστήματα Ηλεκτρικής Ενέργειας

Τα ηλεκτρικά δίκτυα ρυθμίζουν τα επίπεδα τάσης και συχνότητας.Οι γεννήτριες προσαρμόζουν την έξοδο ώστε να ταιριάζει με τη ζήτηση φορτίου.Αυτό εξασφαλίζει σταθερή παροχή ηλεκτρικής ενέργειας.

5. Ρομποτική και Αυτοματισμός

Τα ρομπότ εκτελούν εργασίες ακριβούς τοποθέτησης και κίνησης.Τα αυτοματοποιημένα μηχανήματα λειτουργούν συνεχώς με υψηλή ακρίβεια.Αυτό επιτρέπει την προηγμένη κατασκευή.

6. Ιατρικός εξοπλισμός

Οι συσκευές διατηρούν ελεγχόμενες συνθήκες λειτουργίας κατά τη διάρκεια της θεραπείας.Ο εξοπλισμός παρακολούθησης διατηρεί τις τιμές εντός ασφαλών ορίων.Αυτό βελτιώνει την ασφάλεια και την αξιοπιστία των ασθενών.

7. Οικιακές Συσκευές

Οι καθημερινές συσκευές διαχειρίζονται αυτόματα τις ρυθμίσεις λειτουργίας.Τα πλυντήρια ρούχων και τα ψυγεία διατηρούν τις σωστές συνθήκες λειτουργίας.Αυτό απλοποιεί τις καθημερινές εργασίες.

8. Αεροδιαστημικά Συστήματα

Τα αεροσκάφη και τα drones διατηρούν σταθερές συνθήκες πτήσης.Η αυτόματη καθοδήγηση διατηρεί τον σωστό προσανατολισμό και υψόμετρο.Αυτό υποστηρίζει αξιόπιστη πλοήγηση.

Σύστημα Ελέγχου εναντίον Αυτοματισμού εναντίον Ενσωματωμένων Συστημάτων

Αυτές οι τεχνολογίες συνδέονται στενά, αλλά εξυπηρετούν διαφορετικούς μηχανικούς σκοπούς στα σύγχρονα ηλεκτρονικά και βιομηχανικά προϊόντα.

Χαρακτηριστικό	Έλεγχος Σύστημα	Αυτοματοποίηση	Ενσωματωμένο Σύστημα
Κύρια εστίαση	Κανονισμός της μεταβλητές	Διαδικασία εκτέλεση	Συσκευή λειτουργία
Σκοπός	Διατήρηση επιθυμητή τιμή	Εκτελέστε εργασίες αυτόματα	Τρέξτε αφιερωμένο λειτουργίες
Πεδίο εφαρμογής	Συγκεκριμένο συμπεριφορά της διαδικασίας	Ολόκληρο ροή εργασιών	Ανύπαντρος συσκευή προϊόντος
Απόφαση Δυνατότητα	Με βάση μετρούμενες τιμές	Με βάση προγραμματισμένη λογική	Με βάση υλικολογισμικό
Ανατροφοδότηση Χρήση	Συχνά απαιτείται	Προαιρετικό	Προαιρετικό
Τύπος υλικού	Αισθητήρες και ενεργοποιητές	Μηχανές και ελεγκτές	Μικροελεγκτής σανίδα
Ρόλος λογισμικού	Υπολογισμός και διόρθωση	Αλληλουχία και συντονισμός	Συσκευή λογική ελέγχου
Τύπος απόκρισης	Συνεχής προσαρμογής	Εργασία εκτέλεση	Λειτουργική λειτουργία
Μέγεθος συστήματος	Μικρό προς μεσαίο	Μεσαία έως μεγάλη	Πολύ μικρό
Ευελιξία	Μέτρια	Ψηλά	Περιορισμένη
Χρόνος Απαίτηση	Ψηλά	Μέτρια	Ψηλά
Εφαρμογή Επίπεδο	Επίπεδο διαδικασίας	Επίπεδο φυτού	επίπεδο προϊόντος
Παράδειγμα	Θερμοκρασία έλεγχος	Εργοστάσιο γραμμή παραγωγής	Έξυπνο ρολόι
Ένταξη	Μέρος του αυτοματισμού	Περιέχει συστήματα ελέγχου	Υποστηρίζει και τα δύο

Συμπέρασμα

Τα συστήματα ελέγχου διατηρούν τη σταθερότητα συγκρίνοντας συνεχώς την πραγματική απόδοση με μια τιμή στόχο και διορθώνοντας οποιοδήποτε σφάλμα.Η απόδοσή τους εξαρτάται από βασικά στοιχεία όπως η ανάδραση, η δράση του ελεγκτή και η ελεγχόμενη διαδικασία.Διαφορετικές ταξινομήσεις καθορίζουν τον τρόπο χειρισμού των σημάτων και την ακρίβεια ενός συστήματος ανταποκρίνεται σε διαταραχές.Λόγω αυτών των δυνατοτήτων, τα συστήματα ελέγχου εφαρμόζονται ευρέως στη βιομηχανία, τις μεταφορές, την ενέργεια, τις ιατρικές συσκευές και τον καθημερινό εξοπλισμό.
