Τι πρέπει να γνωρίζετε για την ηλεκτρομαγνητική συμβατότητα;

Η ηλεκτρομαγνητική συμβατότητα (EMC) αποτελεί βασικό παράγοντα για το σχεδιασμό, την κατασκευή και τη λειτουργία ηλεκτρονικών συσκευών, εξασφαλίζοντας ότι λειτουργούν αρμονικά μέσα σε ένα κοινό ηλεκτρομαγνητικό περιβάλλον χωρίς να προκαλούν ή να υποκύψουν στην παρέμβαση.Αυτό το άρθρο εκσφενδονίζεται στις περιπλοκές του EMC, εντοπίζοντας την ιστορική του εξέλιξη από μια εκκολαπτόμενη ανησυχία στην εποχή μετά τον Β 'Παγκόσμιο Πόλεμο σε μια τελική συνιστώσα της σύγχρονης ηλεκτρονικής μηχανικής.Καθώς η ψηφιακή τεχνολογία πολλαπλασιάζεται και η πυκνότητα των ηλεκτρονικών συσκευών στις προσωπικές και επαγγελματικές σφαίρες μας αυξάνεται, η δυνατότητα για ηλεκτρομαγνητικές παρεμβολές (EMI) κλιμακώνεται, καθιστώντας τις ισχυρές πρακτικές EMC επικίνδυνες.

Αυτή η συζήτηση διερευνά την εξέλιξη της συνειδητοποίησης της EMC, τα τεχνικά θεμέλια της επίτευξης ηλεκτρομαγνητικής αρμονίας και τα αυστηρά πρότυπα και τα πρωτόκολλα δοκιμών που υποστηρίζουν τις αποτελεσματικές στρατηγικές EMC.Μέσω λεπτομερούς εξέτασης του ελέγχου των εκπομπών, της διαχείρισης ευαισθησίας και των τεχνικών μετριασμού όπως η θωράκιση και η γείωση.

Κατάλογος

Εικόνα 1: Ηλεκτρομαγνητική συμβατότητα (EMC)

Αρχές της ηλεκτρομαγνητικής συμβατότητας (EMC)

Η ηλεκτρομαγνητική συμβατότητα (EMC) αναφέρεται στην ικανότητα των ηλεκτρονικών συσκευών και των συστημάτων να λειτουργούν σωστά μέσα στα προβλεπόμενα ηλεκτρομαγνητικά περιβάλλοντα χωρίς να προκαλούν ή να επηρεάζονται από ηλεκτρομαγνητικές παρεμβολές.Αυτό εξασφαλίζει ότι ο ηλεκτρονικός εξοπλισμός δεν εκπέμπει επιβλαβή ηλεκτρομαγνητική ενέργεια που θα μπορούσε να διαταράξει τα κοντινά συστήματα και δεν είναι υπερβολικά ευαίσθητη στις παρεμβολές από άλλες συσκευές.

Καθώς ο αριθμός και η πολυπλοκότητα των ηλεκτρονικών συσκευών συνεχίζουν να αυξάνονται, ο κίνδυνος ηλεκτρομαγνητικών διαταραχών αυξάνεται.Αυτό καθιστά την επίτευξη του EMC πιο δύσκολη από ποτέ.Η τήρηση των προτύπων EMC είναι χρήσιμη για τη διατήρηση της αξιοπιστίας και της απόδοσης των ηλεκτρονικών συστημάτων.

Η ανάλυση της EMC είναι αξιοσημείωτη για να εξασφαλιστεί η σταθερή λειτουργικότητα των συσκευών σε διάφορα περιβάλλοντα.Αυτό περιλαμβάνει προσεκτικό σχεδιασμό, ολοκληρωμένες δοκιμές και αυστηρές διαδικασίες πιστοποίησης.Αυτά τα βήματα συμβάλλουν στην άμβλυνση των κινδύνων που σχετίζονται με την ηλεκτρομαγνητική παρεμβολή, εξασφαλίζοντας ότι οι συσκευές λειτουργούν όπως προβλέπεται, ακόμη και σε περιβάλλοντα με πιθανές ηλεκτρομαγνητικές προκλήσεις.

Καλλιεργώντας την επίγνωση της EMC

Η ευαισθητοποίηση της ηλεκτρομαγνητικής συμβατότητας (EMC) έχει αυξηθεί σημαντικά από την έκρηξη μετά τον Β 'Παγκόσμιο Πόλεμο σε ηλεκτρονικές συσκευές.Κατά κύριο λόγο, ζητήματα όπως η ραδιοφωνική παρεμβολή θεωρήθηκαν ως μικρές ιδιορρυθμίες τεχνολογίας.Ωστόσο, καθώς τα ηλεκτρονικά στοιχεία έγιναν βασικά για τους τάφους, όπως η στρατιωτική και η αεροδιαστημική, οι κίνδυνοι που θέτουν η ηλεκτρομαγνητική παρεμβολή (EMI) έγιναν πολύ σημαντικοί για να αγνοήσουν.

Στη δεκαετία του 1970, η εισαγωγή ευαίσθητων ψηφιακών κυκλωμάτων και λογικών συσκευών υπογράμμισε την επείγουσα ανάγκη να ενσωματωθεί η EMC σε πρακτικές σχεδιασμού.Αυτή η μετατόπιση οδήγησε στην ανάπτυξη αυστηρών διεθνών προτύπων και κανονισμών που αποσκοπούν στην ελαχιστοποίηση των κινδύνων EMI.Οργανισμοί όπως η ευρωπαϊκή κοινότητα ανέλαβαν ηγετικό ρόλο στην καθιέρωση αυτών των κατευθυντήριων γραμμών για να εξασφαλιστεί ότι οι ηλεκτρονικές συσκευές θα μπορούσαν να λειτουργούν με ασφάλεια και αξιόπιστη.

Σήμερα, με την ευρεία χρήση των κινητών επικοινωνιών και των προηγμένων ψηφιακών τεχνολογιών, η EMC έχει γίνει μια βασική πτυχή του ηλεκτρονικού σχεδιασμού και της κατασκευής.Αυτή η εξέλιξη αντικατοπτρίζει μια βαθιά εξέταση της ανάγκης για την προσεκτική διαχείριση των ηλεκτρομαγνητικών αλληλεπιδράσεων στον όλο και περισσότερο συνδεδεμένο και ψηφιακό κόσμο μας.

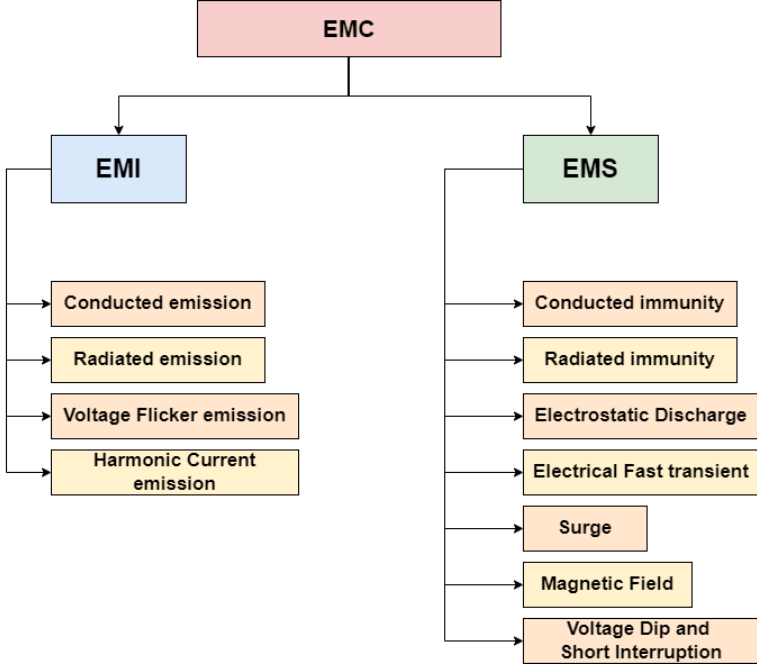

Εικόνα 2: Βασικά στοιχεία EMC

Λαμβάνοντας υπόψη τα βασικά της ηλεκτρομαγνητικής συμβατότητας

Ο πρωταρχικός στόχος της ηλεκτρομαγνητικής συμβατότητας (EMC) είναι να διασφαλιστεί ότι πολλαπλές ηλεκτρονικές συσκευές μπορούν να λειτουργήσουν μαζί στο ίδιο περιβάλλον χωρίς να προκαλέσουν επιβλαβείς παρεμβολές.Η επίτευξη αυτού του γεγονότος περιλαμβάνει δύο βασικές στρατηγικές: τον έλεγχο των εκπομπών και τη διαχείριση της ευαισθησίας.

Ο έλεγχος εκπομπών επικεντρώνεται στον περιορισμό της ηλεκτρομαγνητικής ενέργειας που εκπέμπει μια συσκευή, οπότε δεν παρεμβαίνει στον κοντινό εξοπλισμό.Από την άλλη πλευρά, η διαχείριση ευαισθησίας ή η ασυλία περιλαμβάνει την ενίσχυση της ικανότητας μιας συσκευής να αντιστέκεται σε εξωτερικές ηλεκτρομαγνητικές διαταραχές.

Η εξισορρόπηση αυτών των στρατηγικών χρησιμοποιείται στη μηχανική EMC.Απαιτεί προσεκτικό σχεδιασμό και υλοποίηση για να εξασφαλιστεί ότι οι συσκευές όχι μόνο ελαχιστοποιούν την ηλεκτρομαγνητική επίδρασή τους στο περιβάλλον τους, αλλά και παραμένουν ισχυρές ενάντια σε πιθανές παρεμβολές.Η διατήρηση αυτής της ισορροπίας είναι κατάλληλη για την αξιόπιστη απόδοση των προηγμένων ηλεκτρονικών συστημάτων, ειδικά σε περιβάλλοντα με υψηλή συγκέντρωση ηλεκτρομαγνητικής δραστηριότητας.

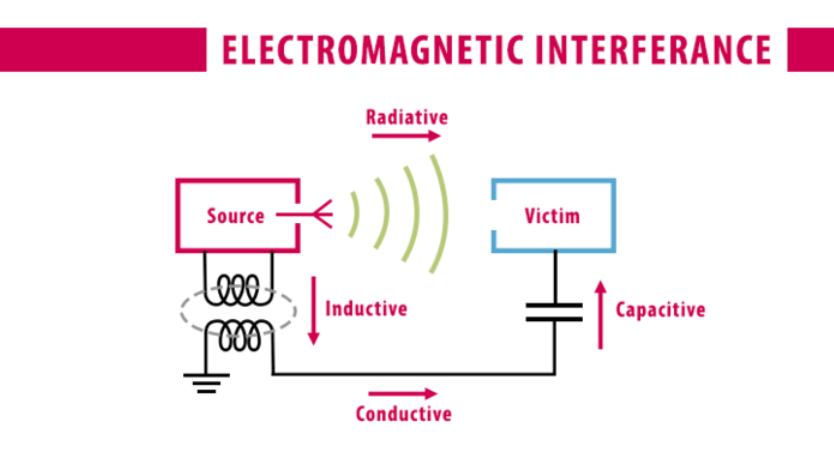

Εικόνα 3: Ηλεκτρομαγνητική παρεμβολή (EMI)

Η επίδραση της ηλεκτρομαγνητικής παρεμβολής στα ηλεκτρονικά

Η διαχείριση της ηλεκτρομαγνητικής παρεμβολής (EMI) απαιτείται για να εξασφαλιστεί η ηλεκτρομαγνητική συμβατότητα (EMC).Το EMI αναφέρεται σε οποιαδήποτε ανεπιθύμητη ηλεκτρομαγνητική ενέργεια που διαταράσσει τη λειτουργία ηλεκτρονικών συσκευών.Μπορεί να εκδηλωθεί ως συνεχείς παρεμβολές, όπως σταθερές ραδιοφωνικές συχνότητες ή συνεχιζόμενες ταλαντώσεις ή ως παρεμβολές ώθησης, η οποία αποτελείται από ξαφνικές, σύντομες εκρήξεις ενέργειας που προκαλούνται από γεγονότα όπως απεργίες αστραπής ή ηλεκτροστατικές απορρίψεις.

Για την αποτελεσματική καταπολέμηση της EMI, χρησιμοποιείται για να κατανοήσει τα μονοπάτια μέσω των οποίων επηρεάζει τα ηλεκτρονικά συστήματα.Αυτά τα μονοπάτια μπορούν να είναι αγώγιμα, επαγωγικά ή ακτινοβολία.Οι αγώγιμες οδούς περιλαμβάνουν άμεση μετάδοση μέσω φυσικών συνδέσεων, οι επαγωγικές οδούς προκύπτουν από μαγνητικά πεδία που προκαλούν ρεύματα σε κοντινά κυκλώματα και οι ακτινοβολίες εμφανίζονται όταν τα ηλεκτρομαγνητικά κύματα ταξιδεύουν στον αέρα.

Οι μηχανικοί χρησιμοποιούν αυτήν την ανάλυση κατά τη διάρκεια της φάσης σχεδιασμού για να προβλέψουν και να μετριάσουν τα πιθανά ζητήματα EMI.Αντιμετωπίζοντας προληπτικά αυτές τις οδούς παρεμβολής, μπορούν να ενισχύσουν την ηλεκτρομαγνητική συμβατότητα της συσκευής, οδηγώντας σε βελτιωμένη αξιοπιστία και απόδοση σε περιβάλλοντα με διαφορετική ηλεκτρομαγνητική δραστηριότητα.

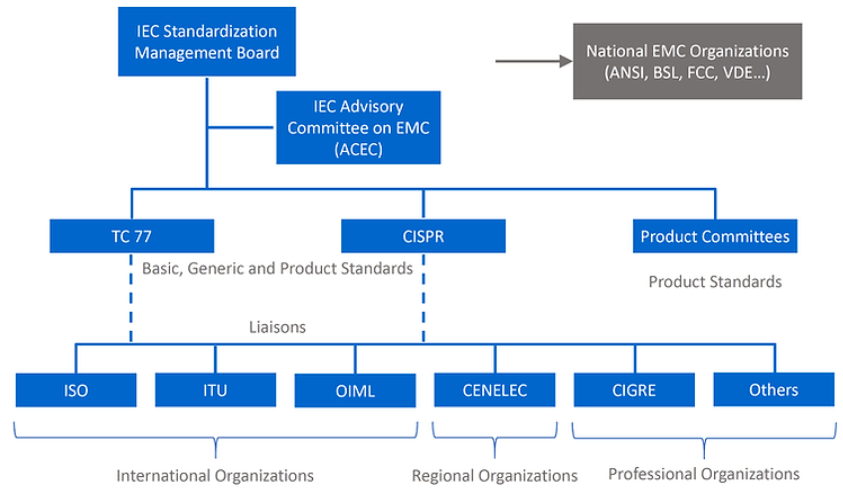

Εικόνα 4: Πρότυπα EMC

Mastering EMC Πρότυπα για συμμόρφωση και ασφάλεια

Καθώς οι ηλεκτρονικές τεχνολογίες έχουν προχωρήσει, έχουν τα πρότυπα που έχουν σχεδιαστεί για να εξασφαλίσουν ότι οι συσκευές λειτουργούν με ασφάλεια και αποτελεσματικά με ελάχιστες ηλεκτρομαγνητικές παρεμβολές.Στις πρώτες μέρες, οι διαταραχές όπως τα ραδιοεπικράκια ταξί που παρεμβαίνουν στα σήματα των οικιακών τηλεοπτικών σημείων ήταν κοινά, υπογραμμίζοντας την ανάγκη για ισχυρούς κανονισμούς EMC.

Σήμερα, τα πρότυπα EMC αποτελούν βασικό μέρος του σχεδιασμού και της κατασκευής ηλεκτρονικών συσκευών.Παρέχουν σαφείς κατευθυντήριες γραμμές που πρέπει να ακολουθήσουν τα προϊόντα για να εξασφαλίσουν ότι λειτουργούν αξιόπιστα και δεν προκαλούν ή υποφέρουν από παρεμβολές σε διάφορες εφαρμογές, που κυμαίνονται από τα καταναλωτικά gadgets σε σοβαρά βιομηχανικά συστήματα.Αυτά τα πρότυπα μειώνουν τον κίνδυνο ηλεκτρομαγνητικής παρεμβολής και συμβάλλουν στη διατήρηση της ακεραιότητας και της αξιοπιστίας των συσκευών σε όλο και πιο πολύπλοκα ηλεκτρομαγνητικά περιβάλλοντα.

Βασικές πτυχές της δοκιμής και της πιστοποίησης EMC

Η εξασφάλιση της συμμόρφωσης με την EMC επιτρέπει στον ηλεκτρονικό εξοπλισμό να λειτουργεί με ασφάλεια και αξιόπιστα στο ηλεκτρομαγνητικό του περιβάλλον.Αυτή η διαδικασία περιλαμβάνει αυστηρές δοκιμές και πιστοποίηση για να επαληθεύσει ότι ο εξοπλισμός συμμορφώνεται με τα καθιερωμένα πρότυπα.

Η φάση δοκιμής περιλαμβάνει μια ποικιλία τυποποιημένων αξιολογήσεων για την αξιολόγηση τόσο των ηλεκτρομαγνητικών εκπομπών που παράγει μια συσκευή όσο και της ικανότητάς της να αντέχει στην εξωτερική παρεμβολή.Οι βασικές δοκιμές επικεντρώνονται στις ακτινοβολημένες και διεξαγόμενες εκπομπές, καθώς και στην ανοσία στις ηλεκτρομαγνητικές διαταραχές.Αυτές οι αξιολογήσεις είναι κατάλληλες για να επιβεβαιώσουν ότι μια συσκευή συμμορφώνεται με αυστηρές διεθνείς απαιτήσεις EMC.

Μόλις μια συσκευή περάσει επιτυχώς αυτές τις δοκιμές, λαμβάνει πιστοποίηση - ένα σοβαρό ορόσημο που της επιτρέπει να εισάγει διάφορες αγορές.Η μέθοδος δοκιμής μπορεί να διαφέρει ανάλογα με παράγοντες όπως το κόστος, οι διαθέσιμοι πόροι και οι τεχνικές ανάγκες.Ορισμένες εταιρείες επιλέγουν εσωτερικές δοκιμές, άλλες βασίζονται σε εργαστήρια τρίτων και ορισμένοι χρησιμοποιούν προ-πιστοποιημένα εξαρτήματα.Κάθε προσέγγιση έχει το δικό της σύνολο παροχών και προκλήσεων, επηρεάζοντας τόσο την αποτελεσματικότητα της επίτευξης συμμόρφωσης όσο και της ετοιμότητας του προϊόντος για την παγκόσμια αγορά.

Προσδιορισμός κοινών πηγών EMI σε ηλεκτρονικές συσκευές

Η αποτελεσματική αναγνώριση και διαχείριση πηγών ηλεκτρομαγνητικής παρεμβολής (EMI) είναι ευεργετική για τη διασφάλιση ότι οι ηλεκτρονικές συσκευές λειτουργούν αξιόπιστα και συμμορφώνονται με τα πρότυπα ηλεκτρομαγνητικής συμβατότητας (EMC).Το EMI μπορεί να προέρχεται από διάφορα εσωτερικά εξαρτήματα και εξωτερικούς παράγοντες, καθένα από τα οποία απαιτεί συγκεκριμένες στρατηγικές για τον μετριασμό.

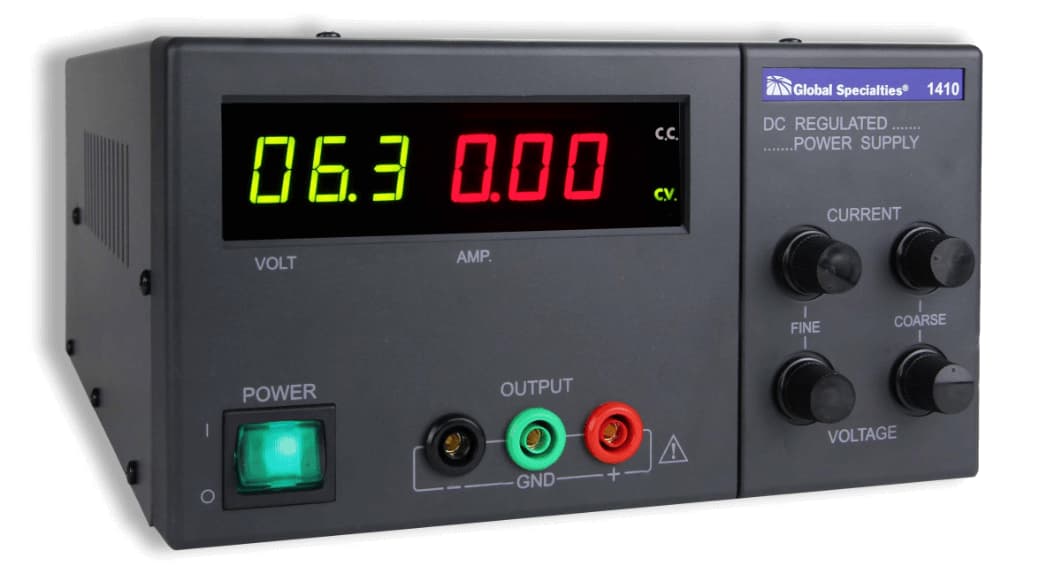

Εικόνα 5: τροφοδοτικά

Τα τροφοδοτικά είναι σημαντικά συντελεστές στην EMI λόγω του θορύβου υψηλής συχνότητας που παράγεται από τις ενέργειες μεταγωγής τους.Για να μειώσουν αυτόν τον θόρυβο, οι σχεδιαστές μπορούν να χρησιμοποιήσουν ρυθμιστές μεταγωγής χαμηλού θορύβου, να ενσωματώνουν φίλτρα EMI όπως σφαιρίδια φερρίτη ή πηνία πνιγμού και να εφαρμόζουν τις κατάλληλες τεχνικές διάταξης για να ελαχιστοποιήσουν τις περιοχές βρόχου που μπορούν να λειτουργήσουν ως κεραίες.

Εικόνα 6: Σήματα ρολογιού

Τα σήματα ρολογιού, τα οποία ρυθμίζουν το χρονοδιάγραμμα των ψηφιακών κυκλωμάτων, είναι επιρρεπείς στη δημιουργία ΕΜΙ λόγω της επαναλαμβανόμενης μεταγωγής υψηλής συχνότητας.Η άμβλυνση του EMI από τα ρολόγια μπορεί να περιλαμβάνει την επιλογή ρολογιών με χαμηλό jitter, χρησιμοποιώντας το Spread Spectrum Clocking για τη διανομή της ενέργειας σε ένα ευρύτερο εύρος συχνοτήτων και την θωράκιση ή την απομόνωση γραμμών ρολογιού για να μειώσουν τις εκπομπές τους.

Εικόνα 7: Γραμμές μεταφοράς δεδομένων

Οι γραμμές μεταφοράς δεδομένων είναι δυναμικές για την επικοινωνία μεταξύ των εξαρτημάτων, αλλά μπορούν επίσης να εκπέμπουν ή να διεξάγουν ανεπιθύμητα ηλεκτρομαγνητικά σήματα.Για τη διαχείριση του EMI από αυτές τις γραμμές, μπορούν να χρησιμοποιηθούν θωρακισμένα καλώδια και η διαφορική σηματοδότηση μπορεί να βοηθήσει στην ακύρωση του θορύβου.Επιπλέον, η διατήρηση της ελεγχόμενης αντίστασης στα ίχνη PCB και η αποφυγή της παράλληλης δρομολόγησης μειώνει τη διασταύρωση και τις εκπομπές.

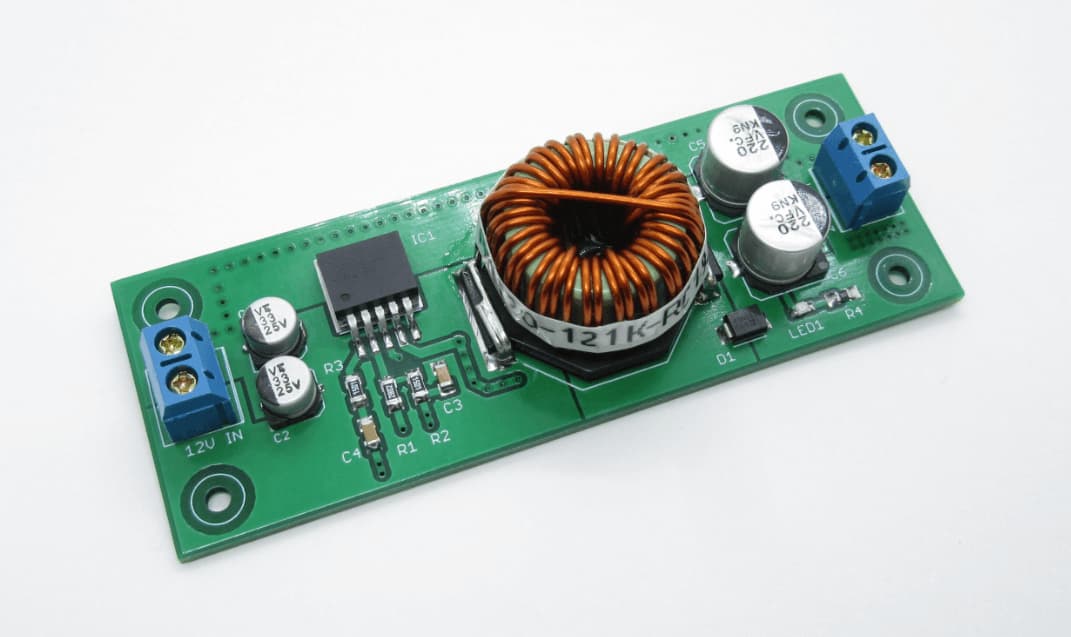

Εικόνα 8: ρυθμιστές μεταγωγής

Οι ρυθμιστές μεταγωγής, οι οποίοι μετατρέπουν αποτελεσματικά τις τάσεις, μπορούν να εισαγάγουν θόρυβο μέσω των διαδικασιών μεταγωγής τους.Για να μετριαστεί αυτό, οι σχεδιαστές μπορούν να επιλέξουν ρυθμιστικές αρχές που λειτουργούν σε υψηλότερες συχνότητες μεταγωγής, πάνω από το ευαίσθητο εύρος συχνοτήτων των κοντινών εξαρτημάτων ή να χρησιμοποιούν κυκλώματα snubber για να εξασθενίσουν τις ταλαντώσεις υψηλής συχνότητας.

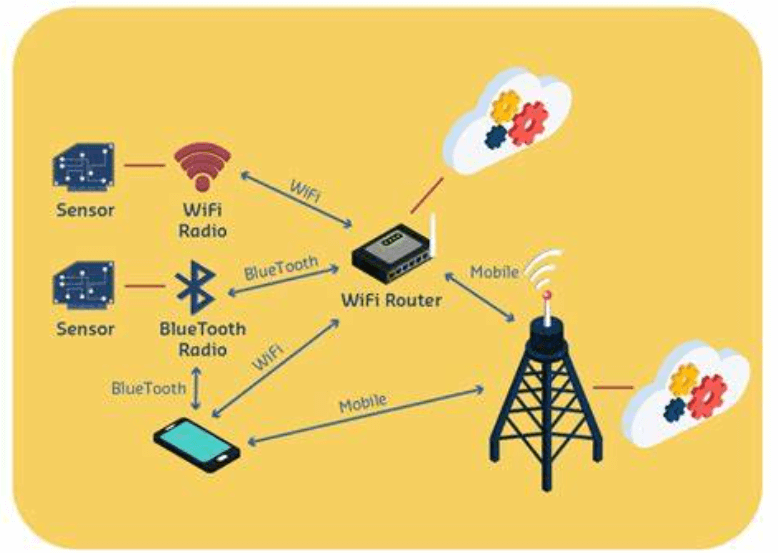

Εικόνα 9: Μονάδες ασύρματης επικοινωνίας

Οι ενότητες όπως το Wi-Fi, το Bluetooth και τα κυτταρικά ραδιόφωνα είναι κοινές πηγές EMI που μπορούν να παρεμβαίνουν σε άλλα εξαρτήματα της συσκευής.Οι αποτελεσματικές στρατηγικές περιλαμβάνουν τη φυσική διαχωρισμό αυτών των μονάδων από ευαίσθητα κυκλώματα, την εφαρμογή επιλεκτικής θωράκισης και τον προσεκτικό σχεδιασμό και την τοποθέτηση κεραιών για την ελαχιστοποίηση των παρεμβολών.

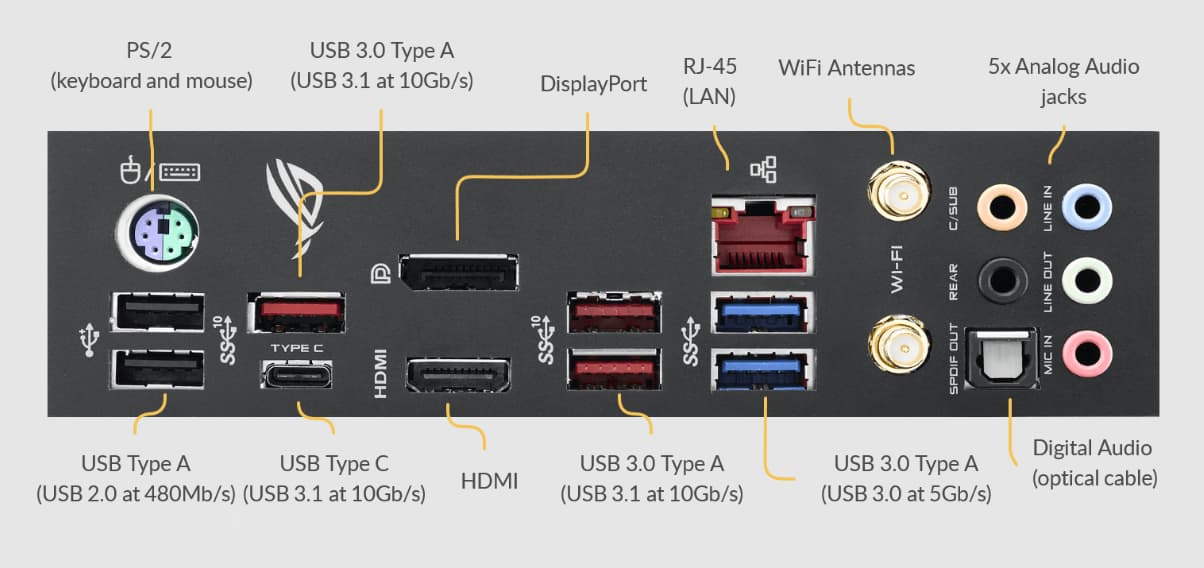

Εικόνα 10: Συνδέτες και θύρες

Οι εξωτερικές θύρες και οι συνδετήρες μπορούν να χρησιμεύσουν ως σημεία εισόδου ή εξόδου για το EMI.Η άμβλυνση αυτού απαιτεί τη χρήση φιλτραρισμένων συνδετήρων, προσθέτοντας θωράκιση γύρω από τους συνδέσμους και εξασφαλίζοντας ότι όλες οι θύρες είναι σωστά γειωμένες.

Εικόνα 11: Μηχανικοί διακόπτες και ρελέ

Αυτά τα εξαρτήματα μπορούν να δημιουργήσουν παροδικό EMI κατά τη διάρκεια των εργασιών μεταγωγής.Για να μειώσουν τον αντίκτυπό τους, οι σχεδιαστές μπορούν να εφαρμόσουν κυκλώματα snubber, να χρησιμοποιούν τεχνικές καταστολής τόξου ή να μεταβούν σε εναλλακτικές λύσεις στερεάς κατάστασης, οι οποίες είναι λιγότερο επιρρεπείς στη δημιουργία EMI.

Αποτελεσματικές τεχνικές για την ελαχιστοποίηση του EMI σε ηλεκτρονικά σχέδια

Η μείωση της ηλεκτρομαγνητικής παρεμβολής (EMI) είναι βασική για τη διασφάλιση ότι οι ηλεκτρονικές συσκευές πληρούν τα πρότυπα ηλεκτρομαγνητικής συμβατότητας (EMC).Αυτό περιλαμβάνει αρκετές πρακτικές στρατηγικού σχεδιασμού που βοηθούν τις συσκευές να λειτουργούν αξιόπιστα χωρίς να προκαλούν ή να επηρεάζονται από ηλεκτρομαγνητικές διαταραχές.

• Γείωση

Η αποτελεσματική γείωση είναι αξιοσημείωτη για τον έλεγχο του EMI.Παρέχοντας μια ασφαλή διαδρομή για τα ηλεκτρικά ρεύματα να επιστρέψουν στην πηγή τους, η γείωση σταθεροποιεί την ακεραιότητα του σήματος και μειώνει τον θόρυβο που μπορεί να συμβάλει στην παρεμβολή.Χρησιμεύει ως σημείο αναφοράς για όλα τα εξαρτήματα σε ένα κύκλωμα, εξασφαλίζοντας ότι τα σήματα παραμένουν σταθερά και λιγότερο επιρρεπή σε διαταραχή.

• θωράκιση

Η θωράκιση περιλαμβάνει περιβάλλοντα εξαρτήματα ή καλώδια με αγώγιμα ή μαγνητικά υλικά για την προστασία από τις ηλεκτρομαγνητικές εκπομπές.Αυτή η τεχνική εμποδίζει τα εξωτερικά ηλεκτρομαγνητικά πεδία να παρεμβαίνουν στα εσωτερικά κυκλώματα της συσκευής και περιέχουν επίσης τις εκπομπές που παράγονται από την ίδια τη συσκευή, μειώνοντας την επίδρασή της σε άλλα κοντινά ηλεκτρονικά.

• Φιλτράρισμα

Τα φίλτρα είναι βασικά για την αφαίρεση των ανεπιθύμητων συχνοτήτων από ένα κύκλωμα.Με την ενσωμάτωση εξαρτημάτων όπως σφαιρίδια φερρίτη, επαγωγείς και πυκνωτές, οι σχεδιαστές μπορούν να αποκλείσουν επιλεκτικά τον θόρυβο υψηλής συχνότητας, επιτρέποντας ταυτόχρονα τα επιθυμητά σήματα να περάσουν.Αυτό είναι ιδιαίτερα σημαντικό σε τροφοδοτικά και γραμμές σήματος, όπου ο θόρυβος μπορεί να επηρεάσει σημαντικά την απόδοση.

• Διάταξη PCB και επιλογή εξαρτημάτων

Η φυσική διάταξη των εξαρτημάτων σε μια πλακέτα τυπωμένου κυκλώματος (PCB) και η επιλογή αυτών των στοιχείων παίζει σοβαρό ρόλο στον έλεγχο του EMI.Η προσεκτική δρομολόγηση των ιχνών, η διατήρηση της κατάλληλης απόστασης μεταξύ των εξαρτημάτων και η χρήση πολλαπλών επιπέδων PCB με ειδικά στρώματα εδάφους και ισχύος μπορεί να μειώσει σημαντικά την ηλεκτρομαγνητική σύζευξη και να ελαχιστοποιήσει την παρεμβολή σήματος.

• Ανάλυση ακεραιότητας σήματος

Η διασφάλιση ότι τα σήματα διαδίδονται σωστά μέσω μιας συσκευής διευθετείται για την αποφυγή λειτουργικών αποτυχιών και τη μείωση της ευαισθησίας στην παρεμβολή.Αυτό συχνά περιλαμβάνει τη χρήση λογισμικού προσομοίωσης και προηγμένα υπολογιστικά μοντέλα για την ανάλυση και τη βελτιστοποίηση των διαδρομών σήματος εντός του κυκλώματος.

• Θερμική διαχείριση

Οι υψηλές θερμοκρασίες μπορούν να επιδεινώσουν τα θέματα EMI, ιδιαίτερα σε πυκνά συσκευασμένα ηλεκτρονικά.Η αποτελεσματική θερμική διαχείριση - χρησιμοποιώντας ψύκτες, ανεμιστήρες ή θερμικά μαξιλαράκια - διατηρούν κατάλληλες θερμοκρασίες λειτουργίας και μειώνει τον θερμικό θόρυβο, γεγονός που μπορεί να συμβάλει στην ΕΜΙ.

• Λύσεις λογισμικού

Σε ορισμένες περιπτώσεις, το λογισμικό μπορεί να χρησιμοποιηθεί για την πρόβλεψη και την άμβλυνση των προβλημάτων EMI κατά τη διάρκεια της φάσης σχεδιασμού.Οι αλγόριθμοι μπορούν να προσομοιώσουν ηλεκτρομαγνητικά πεδία και τις αλληλεπιδράσεις τους στο κύκλωμα, παρέχοντας πληροφορίες που βοηθούν στη βελτιστοποίηση του σχεδιασμού για καλύτερη απόδοση EMC πριν από την οριστικοποίηση του υλικού.

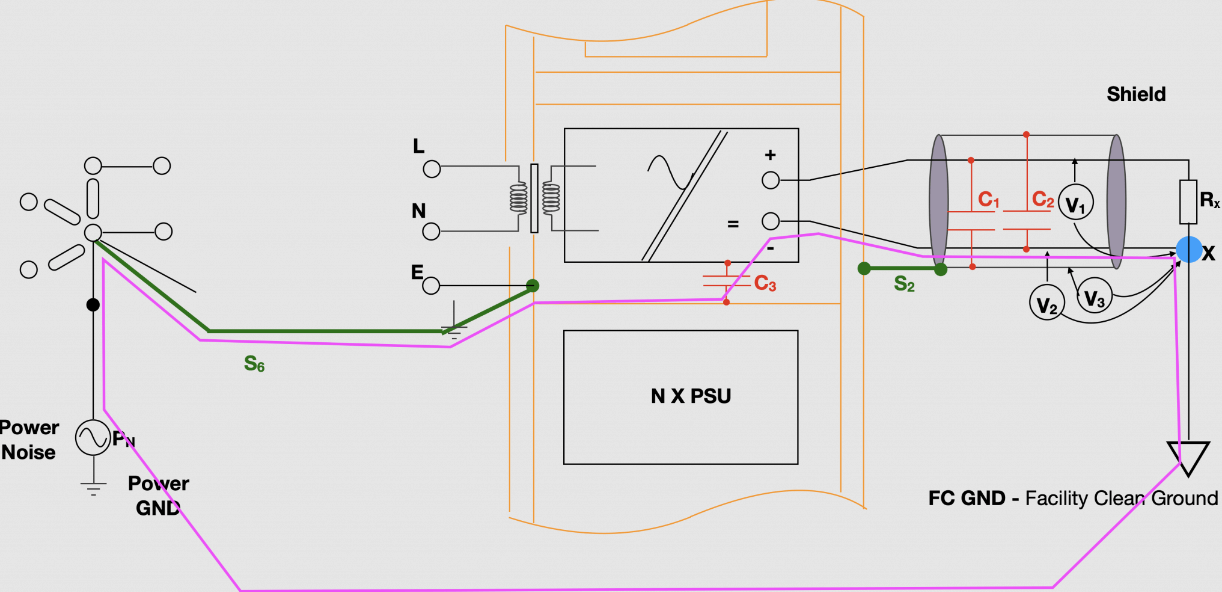

Εικόνα 12: Στρατηγικές θωράκισης και γείωσης για τη συμμόρφωση EMC

Προηγμένη θωράκιση και γείωση για βέλτιστη συμμόρφωση EMC

Η θωράκιση και η γείωση απαιτούνται τεχνικές για την επίτευξη της συμμόρφωσης με την EMC, ιδιαίτερα σε περιβάλλοντα επιρρεπή σε σημαντικές ηλεκτρομαγνητικές παρεμβολές.

Η θωράκιση περιλαμβάνει την ενσωμάτωση ευαίσθητων ηλεκτρονικών εξαρτημάτων σε υλικά που εμποδίζουν τα εξωτερικά ηλεκτρομαγνητικά πεδία.Αυτό εμποδίζει αυτά τα πεδία να προκαλέσουν ανεπιθύμητα ρεύματα ή τάσεις εντός της συσκευής.Τα κοινά υλικά θωράκισης περιλαμβάνουν μεταλλικά περιβλήματα, αγώγιμα χρώματα και μεταλλικά φύλλα, το καθένα επιλεγμένο με βάση την ικανότητά του να εμποδίζει συγκεκριμένους τύπους ηλεκτρομαγνητικής ακτινοβολίας.

Η γείωση σταθεροποιεί τα ηλεκτρικά δυναμικά συνδέοντας ηλεκτρονικά κυκλώματα με ένα κοινό σημείο αναφοράς, είτε στη γη είτε μέσα στην ίδια τη συσκευή.Αυτή η σύνδεση παρέχει μια ασφαλή διαδρομή για ανεπιθύμητα ρεύματα, βοηθώντας στην ελαχιστοποίηση του θορύβου.Οι αποτελεσματικές μέθοδοι γείωσης περιλαμβάνουν τη χρήση καλωδίων γείωσης, ιμάντες και λεωφορεία για τη δημιουργία μιας διαδρομής χαμηλής αντοχής στη Γη, εξασφαλίζοντας ότι τα υπερβολικά ρεύματα διαχέονται χωρίς να επηρεάζουν την απόδοση της συσκευής.

Εικόνα 13: EMC σε βιομηχανικά και ιατρικά περιβάλλοντα

Οι εκτιμήσεις της EMC σε βιομηχανικά και ιατρικά περιβάλλοντα

Σε βιομηχανικά και ιατρικά περιβάλλοντα, η διατήρηση της αυστηρής ηλεκτρομαγνητικής συμβατότητας (EMC) απαιτείται λόγω των υψηλών συμμετοχών.Μια αποτυχία στο EMC μπορεί να οδηγήσει σε σοβαρές δυσλειτουργίες του εξοπλισμού, οι οποίες θα μπορούσαν να θέσουν σε κίνδυνο την ασφάλεια, τις εργασίες διαταραχής και να οδηγήσουν σε σημαντικές οικονομικές απώλειες.Στην υγειονομική περίθαλψη, τέτοιες αποτυχίες θα μπορούσαν ακόμη και να θέσουν σε κίνδυνο τις ζωές.

Για την αντιμετώπιση των συγκεκριμένων ηλεκτρομαγνητικών προκλήσεων σε αυτά τα περιβάλλοντα, υπάρχουν πρότυπα EMC ειδικά για τον τομέα.Αυτά τα πρότυπα εξασφαλίζουν ότι οι συσκευές λειτουργούν αξιόπιστα υπό απαιτητικές συνθήκες.

Η αποτελεσματική διαχείριση EMC σε αυτές τις επικίνδυνες περιοχές απαιτεί συνδυασμό ισχυρών τεχνικών θωράκισης, ακριβούς ηλεκτρονικού σχεδιασμού και συνεχούς δοκιμής EMC.Η θωράκιση προστατεύει τον ευαίσθητο εξοπλισμό από τις εξωτερικές ηλεκτρομαγνητικές παρεμβολές, ενώ ο προσεκτικός σχεδιασμός ελαχιστοποιεί τον κίνδυνο εσωτερικής παρεμβολής.Οι τακτικές δοκιμές διασφαλίζουν ότι οι συσκευές συνεχίζουν να πληρούν τα αυστηρά πρότυπα που απαιτούνται για ασφαλή και αξιόπιστη λειτουργία.

Σύναψη

Η σφαίρα της ηλεκτρομαγνητικής συμβατότητας (EMC) αντιπροσωπεύει ένα επικίνδυνο σύνορο στον ηλεκτρονικό σχεδιασμό και τη μηχανική.Όπως είδαμε, η EMC περιλαμβάνει ένα ολοκληρωμένο φάσμα στρατηγικών και προτύπων που αποσκοπούν στην άμβλυνση των κινδύνων που θέτουν οι ηλεκτρομαγνητικές παρεμβολές (EMI) και να διασφαλίσουν ότι οι ηλεκτρονικές συσκευές εκτελούν αξιόπιστα και με ασφάλεια σε όλο και πιο πολύπλοκα ηλεκτρομαγνητικά περιβάλλοντα.

Επιπλέον, η συνεχιζόμενη εξέλιξη των προτύπων EMC αντικατοπτρίζει μια προληπτική προσέγγιση για την αντιμετώπιση των προκλήσεων που θέτουν οι προηγμένες ψηφιακές τεχνολογίες και η ένταξή τους σε επικίνδυνες τομείς όπως η υγειονομική περίθαλψη και η βιομηχανία.Καθώς τα ηλεκτρονικά συστήματα γίνονται πιο περίπλοκα και πανταχού παρόντα, οι αρχές της EMC παραμένουν ακρογωνιαίο λίθο της τεχνολογικής καινοτομίας και ασφάλειας, εξασφαλίζοντας ότι οι συσκευές όχι μόνο συνυπάρχουν χωρίς παρεμβολές αλλά και υποστηρίζουν τα υψηλότερα πρότυπα απόδοσης και αξιοπιστίας σε οποιαδήποτε ηλεκτρομαγνητική περιβάλλοντα.

Συχνές ερωτήσεις [FAQ]

1. Τι είναι ένα παράδειγμα EMC;

Ένα παράδειγμα ηλεκτρομαγνητικής συμβατότητας (EMC) μπορεί να παρατηρηθεί στα σύγχρονα smartphones.Αυτές οι συσκευές έχουν σχεδιαστεί για να λειτουργούν χωρίς να προκαλούν παρεμβολές σε άλλες ηλεκτρονικές συσκευές γύρω τους, όπως ραδιόφωνα ή βηματοδότες, ενώ παράλληλα είναι άνοσοι στις ηλεκτρομαγνητικές εκπομπές από αυτές τις ίδιες συσκευές.

2. Ποια είναι η λειτουργία του EMC;

Η πρωταρχική λειτουργία του EMC είναι να διασφαλιστεί ότι οι ηλεκτρονικές συσκευές λειτουργούν όπως προορίζονται στο ηλεκτρομαγνητικό τους περιβάλλον χωρίς να προκαλούν ή να βιώνουν παρεμβολές.Αυτό συνεπάγεται τόσο την εκπομπή ηλεκτρομαγνητικής ενέργειας, η οποία πρέπει να ελέγχεται για να αποφευχθεί η διαταραχή άλλων συσκευών και η ασυλία, η οποία είναι η ικανότητα της συσκευής να λειτουργεί σωστά όταν εκτίθεται σε ηλεκτρομαγνητικές διαταραχές.

3. Τι είναι η ηλεκτρομαγνητική συμβατότητα EMC;

Η ηλεκτρομαγνητική συμβατότητα (EMC) είναι μια πειθαρχία στην ηλεκτρολογία που ασχολείται με την ακούσια γενιά, τη διάδοση και τη λήψη ηλεκτρομαγνητικής ενέργειας.Ο στόχος είναι να καταστεί δυνατή η λειτουργία των ηλεκτρονικών συσκευών σε περιβάλλοντα που προορίζονται χωρίς αμοιβαία παρεμβολή.

4. Γιατί χρειάζεται η EMC;

Η EMC είναι εστιακή επειδή εξασφαλίζει την αξιόπιστη λειτουργία του ηλεκτρονικού εξοπλισμού κοντά.Σε περιβάλλοντα πυκνά με ηλεκτρονικές συσκευές, όπως τα νοσοκομεία, τα γραφεία ή τα βιομηχανικά περιβάλλοντα, η EMC εμποδίζει τις συσκευές να παρεμβαίνουν μεταξύ τους, γεγονός που θα μπορούσε να οδηγήσει σε δυσλειτουργίες ή αποτυχίες που είναι δυνητικά επικίνδυνες.

5. Ποιο είναι το πλεονέκτημα του EMC;

Η εξασφάλιση της EMC σε συσκευές προσφέρει πολλά οφέλη, συμπεριλαμβανομένης της αυξημένης αξιοπιστίας, της βελτίωσης της ασφάλειας και της συμμόρφωσης με τα νομικά πρότυπα.Οι συσκευές που τηρούν τα πρότυπα EMC συμβάλλουν σε ασφαλέστερη και αποτελεσματικότερη χρήση του ηλεκτρομαγνητικού φάσματος, μειώνοντας τον κίνδυνο παρεμβολής με επικίνδυνο εξοπλισμό και συστήματα.
