STM32F030K6T6 Περιεκτικός Οδηγός: Μικροελεγκτή High Performance Arm Cortex-M0

Κατάλογος

Το STM32F030K6T6 είναι ένας μικροελεγκτής υψηλής απόδοσης, χαμηλής ισχύος, χαμηλής κατανάλωσης χαμηλής κατανάλωσης.Υιοθετεί τον πυρήνα του ARM Cortex-M0, ενσωματώνει πλούσια περιφερειακά και διεπαφές και είναι κατάλληλο για διάφορα σενάρια εφαρμογής, όπως ηλεκτρονικά καταναλωτικά, βιομηχανικός αυτοματισμός και έξυπνο σπίτι.Αυτό το άρθρο θα σας παράσχει σχετικές πληροφορίες σχετικά με το STM32F030K6T6, συμπεριλαμβανομένων των παραμέτρων προϊόντων, των λειτουργικών χαρακτηριστικών, της δομής και των εφαρμογών και η επισήμανση ενός διαγράμματος PIN.

Περιγραφή του STM32F030K6T6

Ο STM32F030K6T6 είναι ένας μικροελεγκτής 32-bit υψηλής απόδοσης, που διαθέτει αρχιτεκτονική ARM® Cortex®-M0, γνωστή για τις ισχυρές δυνατότητές του.Λειτουργώντας με ταχύτητα ρολογιού μέχρι 48MHz, αποδεικνύει εξαιρετική αποτελεσματικότητα σε διάφορες εφαρμογές.Με ένα εκτεταμένο εύρος θερμοκρασίας λειτουργίας που εκτείνεται από -40 έως +85 ° C και ένα εύρος τάσης τροφοδοσίας από 2,4 έως 3,6V, εξασφαλίζει αξιοπιστία ακόμη και σε απαιτητικά περιβάλλοντα.Με την ανάλυση ADC 12 bits, αυτός ο μικροελεγκτής παρέχει ακριβή μετατροπή αναλογικής προς ψηφιακό.Διατίθεται σε επιλογές πολλαπλών συσκευασιών, που κυμαίνονται από 20 ακίδες έως 64 ακίδες, κάθε παραλλαγή προσφέρει ξεχωριστά περιφερειακά σύνολα προσαρμοσμένα σε συγκεκριμένες απαιτήσεις.Χρησιμοποιείται ευρέως σε διάφορους τομείς, όπως ηλεκτρονικά στοιχεία καταναλωτών, βιομηχανική αυτοματοποίηση και έξυπνες εφαρμογές στο σπίτι, το STM32F030K6T6 αποτελεί μια ευέλικτη λύση για σύνθετες τεχνολογικές απαιτήσεις.

Αντικαταστάσεις και ισοδύναμα:

• CW32F030K8T7

• MKL15Z64VFM4

• S9Keazn32Amlc

• S9keaz128amlk

Λειτουργικά χαρακτηριστικά του STM32F030K6T6

Υψηλής απόδοσης: Ο μικροελεγκτής βασίζεται στον πυρήνα του ARM Cortex-M0 με κύρια συχνότητα μέχρι 48 MHz.Με τον πυρήνα υψηλής απόδοσης και την πλούσια περιφερειακή ολοκλήρωση, είναι σε θέση να καλύψει τις ανάγκες μιας ποικιλίας σεναρίων εφαρμογής.

Πολλαπλές επιλογές μνήμης: Το STM32F030K6T6 διαθέτει πολλαπλούς τύπους επιλογών μνήμης, συμπεριλαμβανομένης της μνήμης EEPROM, RAM και FLASH, οι οποίες μπορούν να διαμορφωθούν ευέλικτα ανάλογα με τις συγκεκριμένες ανάγκες της εφαρμογής.

Ισχυρό αναπτυξιακό οικοσύστημα: Η Stmicroelectronics παρέχει πληθώρα εργαλείων ανάπτυξης και βιβλιοθήκες λογισμικού, συμπεριλαμβανομένων των βιβλιοθηκών STM32CUBE και της πλατφόρμας ανάπτυξης λογισμικού STM32Cube, έτσι ώστε οι προγραμματιστές να μπορούν να πραγματοποιήσουν πιο εύκολα την ανάπτυξη εφαρμογών.

Σχεδιασμός χαμηλής ισχύος: Με την υιοθέτηση της τεχνολογίας βελτιστοποίησης κατανάλωσης ενέργειας και των ισχυρών λειτουργιών διαχείρισης ενέργειας, το STM32F030K6T6 είναι σε θέση να παρέχει υψηλές επιδόσεις ενώ εργάζεται και ταυτόχρονα είναι σε θέση να εξοικονομήσει αποτελεσματικά ενέργεια σε λειτουργία χαμηλής ισχύος.

Πλούσια περιφερειακά: Το STM32F030K6T6 παρέχει πλούσιες περιφερειακές διεπαφές, συμπεριλαμβανομένων των πολλαπλών ακροδεκτών εισόδου ή εξόδου (GPIO), μετατροπέα αναλογικής προς ψηφιακό (ADC), και έξοδος PWM έως 16 καναλιών.

STM32F030K6T6 Προδιαγραφές

• Κατασκευαστής: Stmicroelectronics

• Πακέτο / περίπτωση: LQFP-32

• Συσκευασία: δίσκος

• Core: Arm Cortex M0

• Στυλ στήριξης: SMD/SMT

• Ανάλυση ADC: 12 bit

• Πλάτος διαύλου δεδομένων: 32 bit

• Αριθμός I/OS: 26 I/O

• Μέγεθος μνήμης προγράμματος: 32 kb

• Τάση τροφοδοσίας: 2.4V ~ 3.6V

• Θερμοκρασία λειτουργίας: -40 ° C ~ 85 ° C

• Αριθμός καναλιών ADC: 12 κανάλι

• Κατηγορία προϊόντων: Microcontrollers ARM - MCU

Δομή του STM32F030K6T6

Το STM32F030K6T6 αποτελείται από τα ακόλουθα μέρη:

• Μονάδα επεξεργαστή πυρήνα (CPU): Με βάση τον πυρήνα ARM Cortex-M0 με κύρια συχνότητα 48MHz, παρέχοντας 2 πίνακες διανυσμάτων διακοπής, οι οποίοι μπορούν να πραγματοποιήσουν πολλαπλές εργασίες

• Μονάδα μνήμης: Συμπεριλαμβανομένων των 32KB Flash και 4KB SRAM, μπορούν να αποθηκεύσουν προγράμματα και δεδομένα

• Μονάδα GPIO: συμπεριλαμβανομένων 20 θυρών GPIO, οι οποίες μπορούν να πραγματοποιήσουν λειτουργίες εισόδου και εξόδου

• Μονάδα ADC: 12-bit, 1msps, 10 κανάλια, μπορεί να συνειδητοποιήσει την απόκτηση αναλογικών σημάτων

• Μονάδα διακόπτη Ελέγχου: Παρέχει λειτουργίες επεξεργασίας διακοπής και προτεραιότητας για την πραγματοποίηση πολλαπλών εργασιών

• Μονάδα διεπαφής επικοινωνίας: Συμπεριλαμβανομένων των διεπαφών USART, SPI και I2C, οι οποίες μπορούν να συνειδητοποιήσουν την επικοινωνία με εξωτερικές συσκευές.

• Μονάδα ρολογιού: Παρέχει εσωτερική πηγή ρολογιού και εξωτερική πηγή ρολογιού, η οποία μπορεί να συνειδητοποιήσει την επιλογή και τη διαμόρφωση του ρολογιού συστήματος

• Μονάδα χρονοδιακόπτη: συμπεριλαμβανομένου του χρονοδιακόπτη 16-bit, του βασικού χρονοδιακόπτη και του προηγμένου χρονοδιακόπτη, ο οποίος μπορεί να συνειδητοποιήσει την καταμέτρηση, το χρονοδιάγραμμα, το PWM και άλλες λειτουργίες.

• Μονάδα διαχείρισης ισχύος: παρέχει μια ποικιλία λειτουργιών διαχείρισης ενέργειας, συμπεριλαμβανομένης της διαχείρισης ενέργειας, της παρακολούθησης ισχύος και της λειτουργίας χαμηλής ισχύος

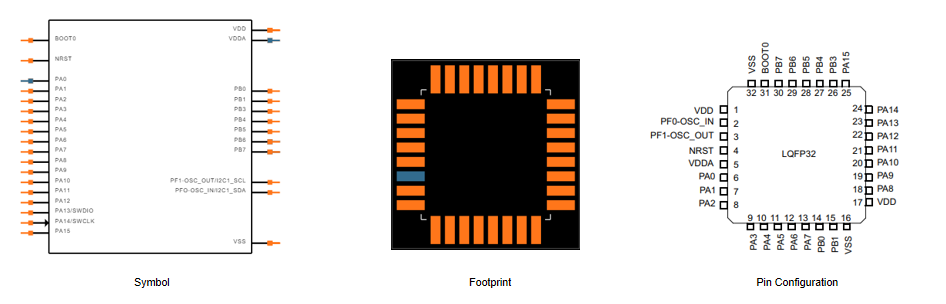

STM32F030K6T6 Σύμβολο, αποτύπωμα και διαμόρφωση PIN

STM32F030K6T6 Εργαλεία ανάπτυξης και οικοσύστημα

Εργαλεία ανάπτυξης για STM32F030K6T6

STM32CubeProgrammer: Το STM32CubeProgrammer είναι ένα αυτόνομο εργαλείο λογισμικού που υποστηρίζει λειτουργίες προγραμματισμού για μικροελεγκτές STM32 μέσω ST-Link/V2 ή άλλων συμβατών προγραμματιστών.Οι χρήστες μπορούν να κατεβάσουν δυαδικά αρχεία (π.χ. μορφή .bin ή .hex) απευθείας στον μικροελεγκτή χρησιμοποιώντας αυτό το εργαλείο, εξαλείφοντας την ανάγκη εξάρτησης από το IDE και προσφέροντας μια πιο προσαρμόσιμη και βολική μέθοδο προγραμματισμού.

Βιβλιοθήκες HAL και LL: Το Stmicroelectronics παρέχει δύο τύπους βιβλιοθηκών για την ανάπτυξη του STM32F030K6T6: Βιβλιοθήκες αφαίρεσης υλικού (HAL) και βιβλιοθήκες χαμηλότερου στρώματος (LL), οι οποίες παρέχουν διεπαφές υλικού-αγνωστικιού για να απλοποιήσουν τις εργασίες υλικού χωρίς την ανάγκη για βαθύτερη κατανόηση του υποκείμενουΛεπτομέρειες και βιβλιοθήκες LL, οι οποίες είναι πιο κοντά στο στρώμα υλικού.Η βιβλιοθήκη LL είναι πιο κοντά στο στρώμα υλικού και παρέχει λειτουργίες που βρίσκονται πιο κοντά στις λειτουργίες σε επίπεδο μητρώου, καθιστώντας την κατάλληλη για σενάρια που απαιτούν υψηλότερη απόδοση και περισσότερους ελέγχους.

STM32 ST-Link/V2 Debugger/Programmer: Το STM32 ST-Link/V2 είναι ένας εντοπισμός σφαλμάτων διεπαφής USB και προγραμματιστής που υποστηρίζει ένα ευρύ φάσμα μικροελεγκτών σειράς STM32.Επιτρέπει στους προγραμματιστές να εκτελούν λειτουργίες λήψης εντοπισμού σφαλμάτων, ανάγνωσης μνήμης και λήψης προγραμμάτων στο STM32FO30K6T6 μέσω της διεπαφής JTAG ή SWD.Το ST-Link/V2 είναι αυστηρά ενσωματωμένο στο STM32CUBELDE για να προσφέρει μια απρόσκοπτη εμπειρία εντοπισμού σφαλμάτων.

STM32CUBEMX: Το STM32CUBEMLX είναι ένα γραφικό εργαλείο διαμόρφωσης για την αρχικοποίηση των περιφερειακών και του middleware για τους μικροελεγκτές STM32.Οι χρήστες μπορούν να επιλέξουν τα επιθυμητά περιφερειακά και να διαμορφώσουν τις παραμέτρους τους μέσω απλών λειτουργιών μεταφοράς και πτώσης.Μετά τη διαμόρφωση, το STM32CUBEMLX δημιουργεί κωδικό αρχικοποίησης που μπορεί να εισαχθεί άμεσα σε STM32Cubelde ή σε άλλα IDEs για περαιτέρω ανάπτυξη.

Το STM32 ST-Visual Develop: STM32 ST-Visual Develop είναι ένα IDE Visual Studio που παρέχει υποστήριξη ανάπτυξης για μικροελεγκτές STM32.Αυτό το IDE έχει παρόμοια χαρακτηριστικά και λειτουργικότητα, αλλά βασίζεται σε διαφορετική πλατφόρμα, καθιστώντας το ιδιαίτερα κατάλληλο για προγραμματιστές που χρησιμοποιούνται για τη χρήση του Visual Studio.

STM32CUBELDE: Το STM32CUBEIDE είναι ένα ολοκληρωμένο περιβάλλον ανάπτυξης (IDE) που παρέχεται από την STMICROELECTRONICS για την οικογένεια μικροελεγκτών STM32.Βασίζεται στην πλατφόρμα Eclipse και ενσωματώνει το εργαλείο διαμόρφωσης STM32CUBEMX, επιτρέποντας στους χρήστες να εκτελούν τη διαμόρφωση του υλικού και την παραγωγή κώδικα αρχικοποίησης μέσω γραφικής διεπαφής.Το STM32CUBELDE υποστηρίζει τον προγραμματισμό C και C ++ και παρέχει υπηρεσίες ενιαίας επεξεργασίας για επεξεργασία κώδικα, συλλογή, εντοπισμό σφαλμάτων και εγκατάστασης.

Οικοσύστημα για STM32F030K6T6

Οικοσύστημα λογισμικού

• Εργαλείο διαμόρφωσης: Το STM32CUBEMX είναι ένα γραφικό εργαλείο διαμόρφωσης για την αρχικοποίηση των περιφερειακών μικροελεγκτών STM32 και την παραγωγή κώδικα αρχικοποίησης για την επιτάχυνση της ανάπτυξης του έργου.

• Ολοκληρωμένο περιβάλλον ανάπτυξης (IDE): Το STM32Cubeide είναι το κύριο IDE που συνιστά η Stmicroelectronics, ενσωματώνοντας το STM32CUBEMX και τον μεταγλωττιστή GNU ARM για την παροχή πλούσιων χαρακτηριστικών ανάπτυξης.

• Βιβλιοθήκες λογισμικού: Το Stmicroelectronics παρέχει τις βιβλιοθήκες STM32CUBE HAL (Lays Hardware Abstraction Layer) για τον έλεγχο των περιφερειακών μικροελεγκτή STM32.Επιπλέον, οι βιβλιοθήκες επέκτασης και ο δείγμα κώδικα για συγκεκριμένα περιφερειακά είναι διαθέσιμα για τους προγραμματιστές.

Οικοσύστημα υλικού

• Ενότητες και πίνακες αξιολόγησης: Εκτός από τους επίσημους πίνακες ανάπτυξης, υπάρχουν πολλές ενότητες STM32F030K6T6 και πίνακες αξιολόγησης που παρέχονται από τρίτους προμηθευτές για συγκεκριμένα σενάρια εφαρμογής ή λειτουργική επαλήθευση.

• Αναπτυξιακές επιτροπές: Η Stmicroelectronics προσφέρει ένα ευρύ φάσμα αναπτυξιακών συμβουλίων STM32, συμπεριλαμβανομένης της σειράς Nucleo και της Discovery Series, μεταξύ άλλων.Αυτά τα διοικητικά συμβούλια συνήθως ενσωματώνουν πλούσια περιφερειακά και λειτουργίες εντοπισμού σφαλμάτων, διευκολύνοντας τους προγραμματιστές να επαληθεύσουν γρήγορα και να αναπτύξουν εφαρμογές.

Περιπτώσεις εφαρμογής του STM32F030K6T6

Συσκευές επικοινωνίας: Το STM32F030K6T6 μπορεί να χρησιμοποιηθεί για τη δημιουργία συσκευών επικοινωνίας, όπως μονάδες σειριακής επικοινωνίας, μονάδες επικοινωνίας Bluetooth και ελεγκτές Ethernet για επικοινωνία δεδομένων και τηλεχειριστήριο.

Απόκτηση και επεξεργασία δεδομένων: Μπορεί να χρησιμοποιηθεί σε εφαρμογές απόκτησης και επεξεργασίας δεδομένων, όπως σταθμούς καιρού, καταγραφείς δεδομένων, συστήματα παρακολούθησης ισχύος κλπ. Για να αποκτήσουν, να επεξεργαστούν και να μεταδώσουν δεδομένα.

Έλεγχος κινητήρα: Ο χρονομετρητής PWM και η διασύνδεση επικοινωνίας του STM32F030K6T6 το καθιστούν κατάλληλο για εφαρμογές ελέγχου κινητήρα, όπως έλεγχος σερβοκίνης, έλεγχος κινητήρα και έλεγχος κινητήρα DC.

Διεπαφή αισθητήρα: Καθώς διαθέτει πολλαπλές διεπαφές επικοινωνίας, το STM32F030K6T6 είναι κατάλληλο για σύνδεση και ανάγνωση δεδομένων από διάφορους αισθητήρες, όπως επιταχυνσιόμετρα, αισθητήρες θερμοκρασίας και αισθητήρες υγρασίας.

ΣΥΣΤΗΜΑ ΕΛΕΓΧΟΥ ΕΛΕΓΧΟΥ: Το STM32F030K6T6 είναι μικροελεγκτής για ενσωματωμένα συστήματα ελέγχου, τα οποία μπορούν να χρησιμοποιηθούν για τον έλεγχο και την παρακολούθηση μιας ποικιλίας εφαρμογών όπως οικιακές συσκευές, ρομπότ, συστήματα φωτισμού και βιομηχανικός αυτοματισμός.

Συχνές ερωτήσεις [FAQ]

1. Μπορεί να χρησιμοποιηθεί το STM32F030K6T6 για εφαρμογές σε πραγματικό χρόνο;

Ναι, ο STM32F030K6T6 με τον πυρήνα του ARM Cortex-M0 είναι ικανός για λειτουργία σε πραγματικό χρόνο, καθιστώντας την κατάλληλη για εφαρμογές που απαιτούν ακριβή χρονισμό και ανταπόκριση.

2. Ποιες είναι οι τυπικές εφαρμογές του STM32F030K6T6;

Το STM32F030K6T6 είναι κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων των ηλεκτρονικών ειδών κατανάλωσης, των συστημάτων βιομηχανικού ελέγχου, του οικιακού αυτοματισμού, των κόμβων αισθητήρων και των διαφόρων ενσωματωμένων συστημάτων χαμηλής ισχύος.

3. Για ποιο λόγο χρησιμοποιείται ο μικροελεγκτής STM32;

Οι μικροελεγκτές STM32 διαδραματίζουν ζωτικό ρόλο σε διάφορες βιομηχανίες.Στην αυτοκινητοβιομηχανία, χρησιμοποιούνται για τον έλεγχο του κινητήρα, τα συστήματα ασφαλείας, τα συστήματα ψυχαγωγίας και πολλά άλλα.Στα ηλεκτρονικά στοιχεία καταναλωτών, συσκευές ισχύος μικροελεγκτών STM32, όπως smartphones, tablet, smartwatches και συστήματα αυτοματισμού στο σπίτι.
