XCS20-3TQ144I Οδηγός FPGA: Χαρακτηριστικά, εφαρμογές, εναλλακτικές λύσεις και φύλλο δεδομένων

Αυτός ο οδηγός αφορά το XCS20-3TQ144I, έναν τύπο τσιπ FPGA από την οικογένεια Spartan/XL.Εξηγεί τι κάνει το τσιπ, πώς λειτουργεί και πού μπορεί να χρησιμοποιηθεί.Θα μάθετε σχετικά με τη λογική χωρητικότητα, τις ακίδες εισόδου/εξόδου, τα επίπεδα τάσης και τον τρόπο με τον οποίο χειρίζεται διαφορετικές θερμοκρασίες.Καλύπτει επίσης τον τρόπο προγραμματισμού του βήμα-βήμα του τσιπ, πώς τα σήματα κινούνται μέσα και έξω από αυτό, πώς να ρυθμίσετε πολλαπλά τσιπ μαζί και τι είδους έργα είναι αυτό το τσιπ είναι καλό για.Το άρθρο υπογραμμίζει επίσης τις διαστάσεις του πακέτου, το φόντο κατασκευής και τα κατάλληλα εναλλακτικά μοντέλα για διαφορετικές ανάγκες σχεδιασμού.

Κατάλογος

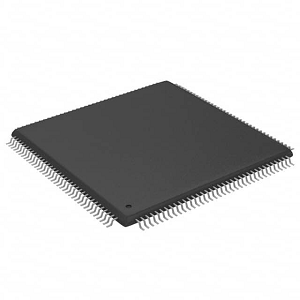

Επισκόπηση XCS20-3TQ144I

Ο XCS20-3TQ144I, χτισμένο για να παρέχει οικονομικά αποδοτική προγραμματιζόμενη λογική για εφαρμογές που χρειάζονται μέτρια λογική πυκνότητα και ευέλικτες δυνατότητες I/O.Προσφέρει περίπου 20.000 πύλες συστήματος, παρέχοντας αρκετούς λογικούς πόρους για την εφαρμογή ψηφιακών σχεδίων.Λειτουργώντας σε 3,3V με συμβατότητα I/O για συστήματα 3,3V και 2,5V, υποστηρίζει έναν βαθμό ταχύτητας "-3", σημειώνοντας ισορροπία μεταξύ της απόδοσης και της χρήσης ενέργειας.Έχει βαθμολογηθεί για βιομηχανικές θερμοκρασίες από -40 ° C έως +100 ° C, καθιστώντας την κατάλληλη για σκληρά περιβάλλοντα.Βγαίνει από την αρχιτεκτονική XC4000, με ισχυρή υποστήριξη για προγραμματισμό στο σύστημα και ταχύτητες συστήματος πέραν των 80 MHz, κάποτε ιδανικό για επεξεργασία σήματος, πρωτότυπα λογικής και λογική ελέγχου σε ευαίσθητες στο κόστος συσκευές.Η οικογένεια Spartan και Spartan-XL αντιπροσωπεύει την πρώιμη γενιά FPGA της Xilinx με στόχο την εξισορρόπηση της απόδοσης και της οικονομικής προσιτότητας.Χτισμένο στην αρχιτεκτονική XC4000, παρέχουν λογικά χαρακτηριστικά ιδανικά για εφαρμογές υψηλού όγκου, ευαίσθητων στο κόστος.

Εάν το έργο σας εξαρτάται από αυτήν την αξιόπιστη συσκευή Σπαρτιάτης, ασφαλίστε σήμερα τις εντολές του XCS20-3TQ144I για να εξασφαλίσετε τη διαθεσιμότητα ενώ τα αποθέματα διαρκούν.

XCS20-3TQ144I μοντέλα CAD

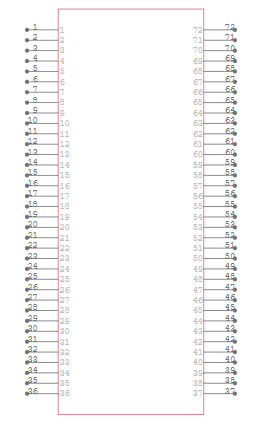

Σύμβολο XCS20-3TQ144I

XCS20-3TQ144I αποτύπωμα

XCS20-3TQ144I 3D μοντέλο

Χαρακτηριστικά XCS20-3TQ144I

Λογική χωρητικότητα: Το XCS20-3TQ144I παρέχει περίπου 20.000 πύλες συστήματος, δίνοντας επαρκή χώρο για την εφαρμογή σύνθετων κυκλωμάτων ψηφιακής λογικής.Αυτή η χωρητικότητα είναι κατάλληλη για εφαρμογές λογικής μεσαίας εμβέλειας, όπως μηχανές κατάστασης, ελεγκτές διασύνδεσης και μέτριες εργασίες επεξεργασίας σήματος χωρίς να απαιτούν πόρους FPGA υψηλής πυκνότητας.

I/O καρφίτσες: Με υποστήριξη έως και 113 ακροδέκτες εισόδου/εξόδου, η συσκευή επιτρέπει την ευέλικτη επικοινωνία με τα εξωτερικά εξαρτήματα.Αυτές οι γραμμές εισόδου/εξόδου μπορούν να ρυθμιστούν για διάφορα πρότυπα, επιτρέποντας την διασύνδεση του FPGA με αισθητήρες, μονάδες μνήμης, λεωφορεία επικοινωνίας και άλλα περιφερειακά συστήματα με ευκολία.

Τάση λειτουργίας: Η συσκευή λειτουργεί με προσφορά πυρήνα 3.3V και είναι συμβατή με τα πρότυπα 3,3V και 2,5V I/O.Αυτή η ευελιξία τάσης εξασφαλίζει ευκολότερη ενσωμάτωση με συστήματα μικτής τάσης και ελαχιστοποιεί την ανάγκη για πρόσθετα εξαρτήματα μετατόπισης επιπέδου στο σχεδιασμό.

Βαθμός ταχύτητας: Ο βαθμός ταχύτητας "-3" προσδιορίζει τα χαρακτηριστικά καθυστέρησης του εσωτερικού χρόνου και της διάδοσης της συσκευής.Αυτή η ταξινόμηση συμβάλλει στην εκτίμηση των μέγιστων συχνοτήτων λειτουργίας και των περιορισμών χρονισμού, ειδικά για σύγχρονα σχέδια ή εφαρμογές που απαιτούν αξιόπιστη απόδοση χρονισμού.

Κλίμακα θερμοκρασίας: Ονομάζεται για μια βιομηχανική κλίμακα θερμοκρασίας -40 ° C έως +100 ° C, το XCS20-3TQ144I είναι κατασκευασμένο για αξιόπιστη λειτουργία σε απαιτητικά περιβάλλοντα.Είναι κατάλληλο για χρήση σε ανθεκτικές εφαρμογές όπως ο βιομηχανικός αυτοματισμός, τα υπαίθρια συστήματα και τα ηλεκτρονικά της αυτοκινητοβιομηχανίας, όπου απαιτείται ευρεία θερμική ανοχή.

Διαμόρφωση : Αυτό το FPGA υποστηρίζει προγραμματισμό στο σύστημα, επιτρέποντας την ενημέρωση και τροποποίηση του σχεδιασμού ακόμη και μετά την τοποθέτηση του τσιπ στο PCB.Αυτή η δυνατότητα είναι χρήσιμη κατά τη διάρκεια των πρωτοτύπων και των αναβαθμίσεων πεδίου, καθώς ενισχύει την ευελιξία και μειώνει τους κύκλους ανάπτυξης.

Συμμόρφωση: Το XCS20-3TQ144I δεν είναι συμβατό με το ROHS, που σημαίνει ότι μπορεί να περιέχει μολύβδου ή άλλες περιορισμένες ουσίες.Ενώ είναι κατάλληλο για πολλά βιομηχανικά συστήματα και κληρονομιά, ο περιορισμός αυτός μπορεί να επηρεάσει την επιλεξιμότητά του για χρήση σε νέα προϊόντα που δεσμεύονται από τα τρέχοντα περιβαλλοντικά πρότυπα και τα πρότυπα ασφαλείας.

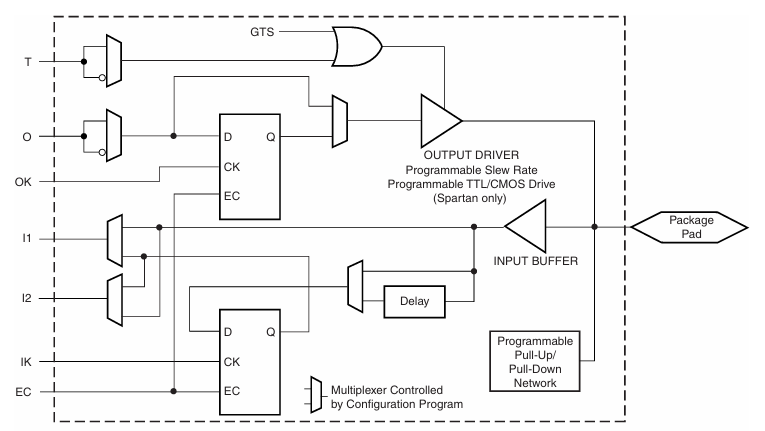

Απλοποιημένο διάγραμμα μπλοκ Spartan/XL IOB

Αυτό το διάγραμμα δείχνει πώς το μπλοκ I/O (IOB) στο Spartan/XL FPGA, όπως το XCS20-3TQ144I χειρίζεται σήματα που εισέρχονται μέσα και έξω από το τσιπ.Διαχειρίζεται τις λειτουργίες εισόδου και εξόδου χρησιμοποιώντας τη διαμορφώσιμη λογική.Για την έξοδο, το σήμα περνάει από έναν πολυπλέκτη και μπορεί να αποθηκευτεί σε ένα flip-flop πριν αποσταλεί.Η διαδρομή εξόδου περιλαμβάνει τον έλεγχο για ρυθμιστικά διαλύματα τριών καταστάσεων (T), προαιρετικό ρολόι (OK) και προγραμματιζόμενες λειτουργίες όπως το επίπεδο SLW και το επίπεδο τάσης (TTL/CMOS).Ο οδηγός εξόδου στέλνει το τελικό σήμα στον εξωτερικό πείρο του τσιπ (PAD).Για την είσοδο, το σήμα από τον εξωτερικό πείρο είναι πρώτα ρυθμισμένο και μπορεί να περάσει από μια καθυστέρηση εάν χρειαστεί.Στη συνέχεια περνάει μέσα από ένα άλλο flip-flop, όπου μπορεί να μανδαλωθεί με ένα σήμα ρολογιού.Η διαδρομή εισόδου περιλαμβάνει προγραμματιζόμενο pull-up ή pull-down για να αποφευχθεί οι κυμαινόμενες τιμές.Συνολικά, το IOB σάς επιτρέπει να ελέγχετε πώς τα σήματα εισέρχονται και εξέρχονται από το FPGA με εύκαμπτο χρονισμό, επίπεδα τάσης και λογική συμπεριφορά, βοηθώντας το XCS20-3TQ144I να προσαρμοστεί σε πολλά διαφορετικά σχέδια κυκλώματος.

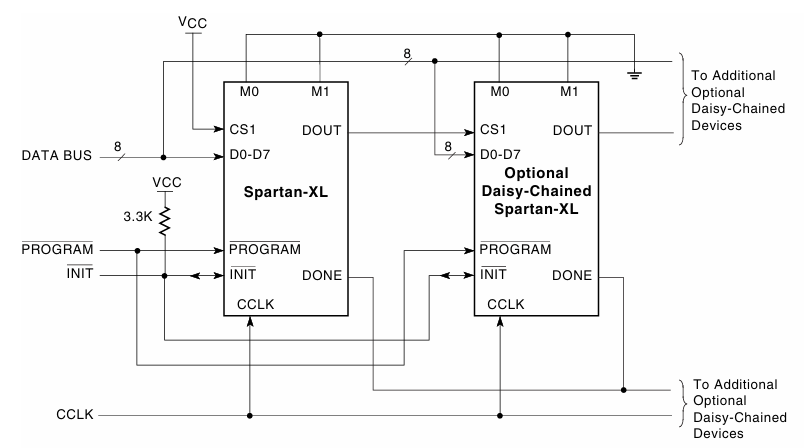

Διάγραμμα κυκλώματος κυκλώματος λειτουργίας Spartan/XL Express

Αυτό το διάγραμμα δείχνει πώς οι Spartan-XL FPGAs, όπως το XCS20-3TQ144I, προγραμματίζονται χρησιμοποιώντας τη λειτουργία Express με δίαυλο δεδομένων 8-bit.Το πρώτο τσιπ παίρνει δεδομένα από το σύστημα μέσω ακίδων D0 -D7.Μια αντίσταση 3,3KΩ τραβάει τη γραμμή init υψηλής, εκτός εάν υπάρχει πρόβλημα κατά τη διάρκεια της ρύθμισης.Τα κύρια σήματα ελέγχου (πρόγραμμα, init, done και CCLK) μοιράζονται σε όλα τα FPGAs.Όταν το πρόγραμμα είναι χαμηλό, όλα τα τσιπ ετοιμάζονται για διαμόρφωση.Τα δεδομένα ρέουν από το DOUT του πρώτου τσιπ στο D0-D7 του επόμενου τσιπ, επιτρέποντας την μετατόπιση της Daisy με πολλαπλές συσκευές.Το σήμα ρολογιού CCLK διατηρεί τα πάντα σε συγχρονισμό.Αυτή η ρύθμιση είναι χρήσιμη όταν πολλά FPGA πρέπει να προγραμματιστούν γρήγορα και με τη σωστή σειρά.

Προδιαγραφές XCS20-3TQ144I

Τύπος	Παράμετρος
Κατασκευαστής	AMD/xilinx
Σειρά	Spartan®
Συσκευασία	Δίσκος
Κατάσταση μέρους	Απηρχαιωμένος
Αριθμός εργαστηρίων/CLB	400
Αριθμός λογικών στοιχείων/κυττάρων	950
Συνολικά κομμάτια μνήμης RAM	12800
Αριθμός I/O	113
Αριθμός πύλων	20000
Τάση - προμήθεια	4.5V ~ 5.5V
Τύπος τοποθέτησης	Επιφανειακή βάση
Θερμοκρασία λειτουργίας	-40 ° C ~ 100 ° C (TJ)
Πακέτο / θήκη	144-LQFP
Πακέτο συσκευών προμηθευτή	144-TQFP (20x20)
Αριθμός προϊόντος βάσης	XCS20

Εφαρμογές XCS20-3TQ144I

Ψηφιακή επεξεργασία σήματος (DSP)

Το XCS20-3TQ144I είναι ικανό να χειρίζεται υπολογισμούς δεδομένων, καθιστώντας την κατάλληλη για εργασίες DSP, όπως φιλτράρισμα, βελτίωση ήχου και επεξεργασία ροής βίντεο.Το ύφασμα FPGA του επιτρέπει τη δημιουργία προσαρμοσμένων λογικών αγωγών που χειρίζονται αποτελεσματικά αριθμητικά βαριά φόρτα εργασίας, τα οποία είναι κοινά στη διαμόρφωση ήχου, στη μείωση του θορύβου και στα συστήματα ακύρωσης ηχώ.Μπορείτε να προσαρμόσετε τα μπλοκ επεξεργασίας απευθείας σε υλικό, εξασφαλίζοντας χαμηλότερη καθυστέρηση και καλύτερη απόδοση από τη χρήση παραδοσιακών μικροελεγκτών ή επεξεργαστών γενικής χρήσης.

Συστήματα επικοινωνίας

Στις πλατφόρμες επικοινωνίας, αυτό το FPGA υποστηρίζει την εφαρμογή διαφόρων πρωτοκόλλων που χρησιμοποιούνται στη μεταφορά δεδομένων, τη διαμόρφωση και την ανίχνευση/διόρθωση σφαλμάτων.Είτε σε ενσύρματα συστήματα όπως το Ethernet είτε σε ασύρματες μονάδες μετάδοσης, το XCS20-3TQ144I παρέχει αξιόπιστη λογική υποδομή για λειτουργίες που είναι ευαίσθητες στο χρονισμό και ευαίσθητες στο πρωτόκολλο.Οι διαμορφώσιμες ακίδες I/O και η ντετερμινιστική λογική απόκριση καθιστούν ιδανική για χειρισμό χειραψιών, πλαισίωσης, δρομολόγησης πακέτων και αποκωδικοποίησης σήματος ελέγχου σε προσαρμοσμένο υλικό επικοινωνίας.

Συστήματα ελέγχου και βιομηχανικός αυτοματισμός

Στον εργοστασιακό αυτοματισμό, τη ρομποτική ή τις εφαρμογές ελέγχου κινητήρα, το XCS20-3TQ144I προσφέρει ισχυρές δυνατότητες χρονισμού και επεξεργασίας για τη διαχείριση των εισροών αισθητήρων και των εξόδων ενεργοποιητή.Μπορείτε να σχεδιάσετε ακριβείς βρόχους ελέγχου που εξασφαλίζουν συγχρονισμένες αντιδράσεις κίνησης και ταχείας ανάδρασης, εξαιρετικές σε μηχανές CNC, μεταφορέων και συστήματα PLC.Η βιομηχανική περιοχή θερμοκρασίας της συσκευής διασφαλίζει περαιτέρω την ανθεκτικότητα και την απόδοσή της σε σκληρά λειτουργικά περιβάλλοντα.

Συστήματα απόκτησης δεδομένων

Οι παράλληλες δυνατότητες επεξεργασίας της FPGA καθιστούν αποτελεσματική τη συλλογή και τον χειρισμό μεγάλων όγκων δεδομένων από μετατροπείς αναλογικών έως ψηφιακών μετατροπέων (ADCs), αισθητήρες ή άλλες συσκευές μέτρησης.Αυτό είναι πολύτιμο σε επιστημονικά όργανα και περιβαλλοντική παρακολούθηση, όπου τα δεδομένα πρέπει να υποβάλλονται σε επεξεργασία και να αναλυθούν επί τόπου πριν από την καταγραφή ή τη μετάδοση.Η δυνατότητα προσαρμογής της λογικής επιτρέπει το φιλτράρισμα, τη συμπίεση και τη μορφοποίηση των ρευμάτων αισθητήρων.

Επεξεργασία εικόνας και βίντεο

Σε εφαρμογές με επίκεντρο την εικόνα, όπως η παρακολούθηση, η ιατρική απεικόνιση και η όραση της μηχανής, το XCS20-3TQ144I μπορεί να επεξεργαστεί οπτικά δεδομένα.Υποστηρίζει την ανίχνευση άκρων, την παρακολούθηση αντικειμένων ή τη χειραγώγηση των εικονοστοιχείων που λειτουργούν απευθείας σε υλικό.Αυτό αφαιρεί την συμφόρηση της επεξεργασίας ότι το πρόσωπο CPU της γενικής χρήσης σε εργασίες υψηλού ρυθμού και επιτρέπει την καλύτερη απόδοση σε εφαρμογές που απαιτούν γρήγορες ώρες αντίδρασης, όπως αυτοματοποιημένα συστήματα επιθεώρησης.

Εξοπλισμός δικτύωσης

Χρησιμοποιείται σε δρομολογητές, διακόπτες και ελεγκτές διασύνδεσης δικτύου, το FPGA μπορεί να διαχειριστεί την εναλλαγή πακέτων, τη μετάφραση πρωτοκόλλου και τη διαχείριση buffer.Μπορείτε να εκφορτώσετε συγκεκριμένες λειτουργίες, όπως επιθεώρηση κεφαλίδας ή επικύρωση ελέγχου ελέγχου στο FPGA, βελτιστοποιώντας το σύστημα για χαμηλότερη καθυστέρηση και υψηλότερη απόδοση.Η ευρεία συμβατότητα I/O και η προγραμματιζόμενη λογική διευκολύνουν επίσης τη γεφύρωση μεταξύ διαφορετικών προτύπων επικοινωνίας.

Ηλεκτρονικά αυτοκινήτων

Αυτή η συσκευή ταιριάζει καλά σε συστήματα οχημάτων, όπως η ψυχαγωγία, τα όργανα του ταμπλό και τα προηγμένα συστήματα υποβοήθησης οδηγού (ADAs).Η ικανότητά του να αντέχει στις βιομηχανικές θερμοκρασίες εξασφαλίζει σταθερότητα σε περιβάλλοντα οχημάτων.Οι εργασίες όπως η επεξεργασία σήματος για τις εισόδους της κάμερας, η ενσωμάτωση δεδομένων από πολλαπλά υποσυστήματα οχημάτων ή ο έλεγχος των λεωφορείων επικοινωνίας εντός οχημάτων μπορούν να προσαρμοστούν σε αυτό το FPGA.

Αεροδιαστημική και άμυνα

Στην άμυνα και την αεροηλεκτρονική, όπου η αξιοπιστία και η ντετερμινιστική συμπεριφορά είναι σημαντικές, το XCS20-3TQ144I χρησιμοποιείται για την επεξεργασία σήματος ραντάρ, την κρυπτογραφημένη επικοινωνία και το χειρισμό της τηλεμετρίας.Η μη πτητική διαμόρφωση και η ανοχή ακτινοβολίας (σε κάποιο βαθμό λόγω της απλούστερης αρχιτεκτονικής της) το καθιστούν κατάλληλο για συστήματα πτήσης και κρίσιμες για την αποστολή.

Εξοπλισμός δοκιμής και μέτρησης

Οι παλμογόνες, οι λογικοί αναλυτές και οι γεννήτριες σήματος επωφελούνται από την απόδοση και την αναδιαμορφώσιμη φύση αυτού του FPGA.Επιτρέπει τη δημιουργία ευέλικτων πλατφορμών δοκιμών όπου λειτουργίες όπως η ενεργοποίηση, η παραγωγή κυματομορφών ή η ανάλυση σήματος μπορούν να προσαρμοστούν μετά την παραγωγή, επαναπρογραμματίζοντας τη λογική, βελτιώνοντας την ευελιξία και επεκτείνοντας τη διάρκεια ζωής του προϊόντος.

XCS20-3TQ144I παρόμοια μέρη

• XCS20-4TQ144C

Το XCS20-4TQ144C είναι μια εναλλακτική λύση συμβατή με το PIN στο XCS20-3TQ144I, που στεγάζεται στο ίδιο πακέτο TQFP των 144 ακίδων και προσφέρει τις ίδιες πύλες 113 I/O και 20.000 πύλες συστήματος.Η βασική διαφορά έγκειται στον βαθμό ταχύτητας της, όπου η ονομασία "-4" υποδεικνύει ελαφρώς χαμηλότερη απόδοση σε σύγκριση με την έκδοση "-3".Λειτουργεί σε ένα εμπορικό εύρος θερμοκρασίας (0 ° C έως +85 ° C), καθιστώντας το υποκατάστατο των εφαρμογών που δεν απαιτούν βιομηχανική ανοχή στο περιβάλλον.Για τα σχέδια κληρονομιάς που δίνουν προτεραιότητα στη συμβατότητα πακέτων σε σχέση με τη μέγιστη απόδοση, αυτή η συσκευή προσφέρει μια απρόσκοπτη αντικατάσταση drop-in.

• XCS20-4PQ208C

Αυτή η παραλλαγή έρχεται σε ένα μεγαλύτερο πακέτο PQFP 208 PIN και υποστηρίζει 160 ακίδες I/O, περισσότερο από το 113 του XCS20-3TQ144I.Διατηρεί την ίδια λογική χωρητικότητα και βαθμό ταχύτητας (-4), προσφέροντας ταυτόσημες δυνατότητες επεξεργασίας.Ο εκτεταμένος αριθμός I/O του καθιστά ιδανικό για σχέδια που απαιτούν περισσότερες εξωτερικές συνδέσεις, όπως ο σύνθετος έλεγχος διεπαφής ή η παράλληλη επεξεργασία των εισροών δεδομένων.Πρόκειται για μια κατάλληλη εναλλακτική λύση όταν πρέπει να αυξήσετε το I/O χωρίς να αλλάξετε την υλοποίηση της βασικής λογικής.

• XCS20-4VQ100C

Το XCS20-4VQ100C είναι μια συμπαγής επιλογή σε ένα πακέτο VQFP 100 ακίδων με 77 ακροδέκτες I/O, διατηρώντας τις ίδιες πύλες συστήματος 20.000 και -4 ταχύτητας.Αν και έχει λιγότερες καρφίτσες, το μικρότερο αποτύπωμα του είναι ιδανικό για σχέδια που περιορίζονται στο διάστημα όπου η ακίνητη περιουσία του σκάφους είναι περιορισμένη.Αυτό καθιστά την καλύτερη εναλλακτική λύση για όσους θέλουν να μινικιρίζουν το υλικό τους, διατηρώντας παράλληλα τη λειτουργικότητα του πυρήνα FPGA, ειδικά σε ενσωματωμένα συστήματα ή φορητές εφαρμογές.

XCS20-3TQ144I Βήματα προγραμματισμού

1. Εισαγωγή σχεδιασμού

Ο προγραμματισμός αρχίζει με τη δημιουργία του σχεδιασμού ψηφιακού κυκλώματος χρησιμοποιώντας μια γλώσσα περιγραφής υλικού (HDL) όπως το VHDL ή το Verilog.Αυτό το βήμα εκτελείται στο πλαίσιο της σουίτας λογισμικού Xilinx ISE WebPack, η οποία παρέχει ένα ολοκληρωμένο περιβάλλον ανάπτυξης για τη συγγραφή και τη διαχείριση του κώδικα FPGA.Κατά τη διάρκεια αυτού του σταδίου, ορίζετε τη συμπεριφορά των λογικών λειτουργιών, των καταχωρητών, των μηχανών κατάστασης και των διεπαφών σύμφωνα με τις απαιτήσεις της αίτησής σας.

2. Σύνθεση και εφαρμογή

Μόλις γραφτεί ο κώδικας HDL, πρέπει να συντεθεί.Αυτή η διαδικασία μεταφράζει τον κώδικα υψηλού επιπέδου σε ένα netlist σε επίπεδο πύλης που ταιριάζει με τα εσωτερικά λογικά μπλοκ του XCS20-3TQ144I.Μετά τη σύνθεση, η φάση εφαρμογής χαρτογραφεί το netlist στους φυσικούς πόρους του FPGA.Εκχωρεί λογικά στοιχεία, διαδρομές διασυνδέσεις και διασφαλίζει ότι πληρούνται περιορισμοί χρονισμού.Αυτό είναι όπου το ISE βελτιστοποιεί το σχέδιό σας για την περιοχή, την ταχύτητα ή την ισχύ, ανάλογα με τις επιλεγμένες ρυθμίσεις σας.

3. Δημιουργία bitstream

Μετά την υλοποίηση, ο σχεδιασμός μετατρέπεται σε ένα αρχείο διαμόρφωσης γνωστό ως bitstream (.bit).Αυτό το αρχείο περιέχει όλες τις πληροφορίες που απαιτούνται για τον προγραμματισμό του FPGA, συμπεριλαμβανομένης της διάταξης των λογικών μπλοκ, της δρομολόγησης και των bits διαμόρφωσης.Αυτό το βήμα είναι σημαντικό επειδή το bitstream λειτουργεί ως γέφυρα μεταξύ του σχεδιασμού λογισμικού και της διαμόρφωσης υλικού.

4. Προγραμματισμός του FPGA

Για να φορτώσετε το bitstream στο FPGA, θα χρησιμοποιήσετε το εργαλείο λογισμικού Impact που περιλαμβάνεται στο ISE.Ξεκινήστε συνδέοντας το XCS20-3TQ144I στον υπολογιστή σας μέσω ενός συμβατού προγραμματιστή JTAG όπως το καλώδιο USB της πλατφόρμας Xilinx.Εκκίνηση αντίκτυπου και θα ανιχνεύσει τη συσκευή FPGA χρησιμοποιώντας σάρωση ορίων.Στη συνέχεια, αντιστοιχίστε το δημιουργημένο αρχείο .bit σας στην ανιχνευμένη συσκευή και ξεκινήστε τη διαδικασία προγραμματισμού.Το εργαλείο μεταφέρει το bitstream στη συσκευή, διαμορφώνοντας την εσωτερική του λογική.

5. Επαλήθευση

Μόλις ολοκληρωθεί ο προγραμματισμός, βεβαιωθείτε ότι το FPGA συμπεριφέρεται όπως προβλέπεται.Αυτό μπορεί να γίνει μέσω λειτουργικών δοκιμών σε μια πλακέτα ανάπτυξης ή testbench, ή με τη λειτουργία προσομοίωσης εντός ISE χρησιμοποιώντας εξόδους κυματομορφής.Εάν η έξοδος δεν ανταποκρίνεται στις προσδοκίες, επιστρέψτε τα βήματα εισόδου ή σύνθεσης σχεδιασμού για να αντιμετωπίσετε και να αναθεωρήσετε τη λογική σας.

XCS20-3TQ144I Διαστάσεις συσκευασίας

• Τύπος πακέτου: 144-TQFP (λεπτό τετράγωνο πακέτο)

• Μέγεθος σώματος: 20 mm × 20 mm

• Πίσσα (Απόσταση μολύβδου): 0,5 mm

• Τύπος τοποθέτησης: Επιφανειακή βάση

• Πακέτο/θήκη: 144-LQFP (πακέτο χαμηλού προφίλ Quad Flat)

XCS20-3TQ144I Κατασκευαστής

Το XCS20-3TQ144I κατασκευάστηκε αρχικά από Xilinx, μια κορυφαία εταιρεία στον τομέα των προγραμματιζόμενων λογικών συσκευών που είναι γνωστές για την πρωτοποριακή τεχνολογία FPGA.Μετά την απόκτηση του Xilinx από Προχωρημένες Micro Devices (Amd ) Το 2020, όλα τα προϊόντα Xilinx FPGA, συμπεριλαμβανομένων των XCS20-3TQ144I, τώρα διατίθενται στο εμπόριο και υποστηρίζονται από το εμπορικό σήμα AMD.Η AMD συνεχίζει να υποστηρίζει την κληρονομιά της Xilinx της καινοτομίας, προσφέροντας ισχυρή υποστήριξη σχεδιασμού, μακροπρόθεσμη διαχείριση του κύκλου ζωής και ενσωμάτωση σε ένα ευρύτερο χαρτοφυλάκιο προσαρμοστικών λύσεων υπολογιστών.Ως επίσημος κατασκευαστής, η AMD εξασφαλίζει την πρόσβαση σε τεκμηρίωση, εργαλεία λογισμικού και πόρους που απαιτούνται για τη χρήση της κληρονομιάς και των τρέχουσων οικογενειών FPGA.

Σύναψη

Το XCS20-3TQ144I είναι ένα αξιόπιστο και εύκαμπτο τσιπ που λειτουργεί καλά σε πολλά ηλεκτρονικά έργα, ειδικά εκείνα που χρειάζονται λογική μεσαίου επιπέδου και ισχυρό έλεγχο I/O.Μπορεί να χειριστεί σκληρά περιβάλλοντα, να υποστηρίζει προγραμματισμό στο σύστημα και να λειτουργεί καλά για πράγματα όπως επεξεργασία σήματος, βιομηχανικά μηχανήματα, συστήματα επικοινωνίας και πολλά άλλα.Μπορείτε επίσης να επιλέξετε παρόμοιες εκδόσεις του τσιπ με περισσότερες ή λιγότερες καρφίτσες ανάλογα με τις ανάγκες σχεδιασμού σας.Ο προγραμματισμός είναι απλός χρησιμοποιώντας εργαλεία Xilinx.Παρόλο που είναι από μια παλαιότερη οικογένεια FPGA, είναι ακόμα χρήσιμο σήμερα και υποστηρίζεται πλήρως από την AMD, την εταιρεία που διαχειρίζεται τώρα όλα τα τσιπ Xilinx.
