TMS320C6713BZDP225 DSP Οδηγός: Χαρακτηριστικά, Pinout, Εφαρμογές, εναλλακτικές λύσεις και φύλλο δεδομένων

Αυτός ο οδηγός αφορά το TMS320C6713BZDP225, έναν επεξεργαστή ψηφιακού σήματος υψηλής ταχύτητας (DSP).Εξηγεί πώς λειτουργεί το τσιπ, τι χρησιμοποιείται και γιατί είναι μια ισχυρή επιλογή για θέσεις εργασίας που χρειάζονται γρήγορη και ακριβή επεξεργασία.Ο οδηγός καλύπτει τα βασικά χαρακτηριστικά του τσιπ όπως η ταχύτητα των 225 MHz, η υποστήριξη κυμαινόμενου σημείου, η μεγάλη μνήμη και τα χρήσιμα ενσωματωμένα εργαλεία, όπως θύρες ήχου και διεπαφές μνήμης.Δείχνει επίσης πώς να το συνδέσετε, πώς να το προγραμματίσετε βήμα προς βήμα, όπου μπορεί να χρησιμοποιηθεί και ποια άλλα παρόμοια μέρη μπορείτε να επιλέξετε αν χρειαστεί.

Κατάλογος

Επισκόπηση TMS320C6713BZDP225

Ο TMS320C6713BZDP225 είναι ένας ισχυρός επεξεργαστής ψηφιακού σήματος κυμαινόμενου σημείου (DSP) που έχει σχεδιαστεί για να χειρίζεται εργασίες υψηλής ταχύτητας και υψηλής ακρίβειας.Ανήκε στην πλατφόρμα DSP TMS320C6000 ™, ειδικά στην οικογένεια C67X, αυτό το τσιπ λειτουργεί με ταχύτητα ρολογιού 225 MHz και προσφέρει έως και 1350 MFLOPS και 1800 MIPs της ισχύος επεξεργασίας.Χτισμένο γύρω από μια ενισχυμένη πολύ μακρά αρχιτεκτονική λέξεων διδασκαλίας (VLIW), μπορεί να εκτελέσει έως και οκτώ οδηγίες παράλληλα ανά κύκλο.Η συσκευή ενσωματώνει 264 kb μνήμης RAM on-chip και υποστηρίζει εξωτερική μνήμη όπως το SRAM και το SDRAM μέσω μιας διεπαφής εξωτερικής μνήμης 32 bit (EMIF).Προσφέρει επίσης ισχυρή περιφερειακή υποστήριξη, συμπεριλαμβανομένων των σειριακών θυρών ήχου πολλαπλών καναλιών (MCASP), των ρυθμισμένων σειριακών θυρών (MCBSP), μιας διασύνδεσης ξενιστή 16-bit (HPI) και ενός ελεγκτή EDMA 16 καναλιών για την αποτελεσματική κίνηση δεδομένων.

Ασφαλίστε τις εντολές σας στο TMS320C6713BZDP225 σήμερα για να διατηρήσετε τα έργα σας χωρίς καθυστέρηση.

TMS320C6713BZDP225 CAD Μοντέλα

TMS320C6713BZDP225 Σύμβολο

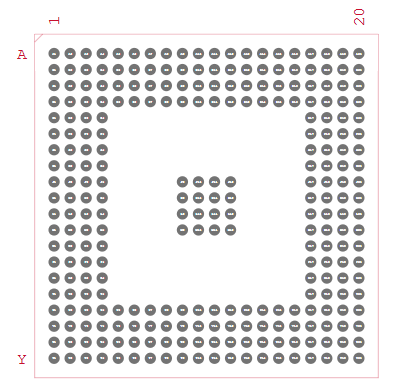

TMS320C6713BZDP225 Αποτύπωμα

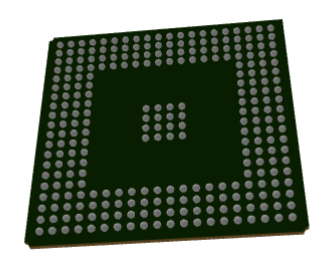

TMS320C6713BZDP225 3D μοντέλο

TMS320C6713BZDP225 Χαρακτηριστικά

Βασική αρχιτεκτονική: Ο επεξεργαστής βασίζεται σε μια αρχιτεκτονική VLIW, η οποία του επιτρέπει να εκτελεί έως και οκτώ οδηγίες παράλληλα κατά τη διάρκεια κάθε κύκλου ρολογιού.Αυτή η αρχιτεκτονική μεγιστοποιεί τη διακίνηση και την αποτελεσματικότητα, καθιστώντας το τσιπ κατάλληλο για εφαρμογές με ένταση υπολογισμού όπως η επεξεργασία και η ανάλυση σήματος.

Ταχύτητα ρολογιού: Λειτουργώντας σε συχνότητα 225 MHz, το τσιπ παραδίδει δυνατότητες επεξεργασίας υψηλής ταχύτητας.Αυτή η ταχύτητα ρολογιού εξασφαλίζει ένα ισορροπημένο εμπόδιο μεταξύ της απόδοσης και της κατανάλωσης ενέργειας, η οποία είναι καλή σε ενσωματωμένα και βιομηχανικά συστήματα.

Εκτέλεση: Με τη δυνατότητα να εκτελούν έως και 1350 εκατομμύρια λειτουργίες κυμαινόμενου σημείου ανά δευτερόλεπτο (MFLOPS) και 1800 εκατομμύρια οδηγίες ανά δευτερόλεπτο (MIPS), αυτό το DSP χειρίζεται αποτελεσματικά σύνθετους αλγόριθμους και αποτελεσματικά αριθμητικούς υπολογισμούς μεγάλης κλίμακας.

Μνήμη στο τσιπ: Ο επεξεργαστής ενσωματώνει 264 KB μνήμης γρήγορης on-chip.Αυτό επιτρέπει γρήγορη πρόσβαση σε σημαντικά δεδομένα και οδηγίες, μείωση της καθυστέρησης και βελτίωση της ταχύτητας εκτέλεσης.

Εξωτερική διεπαφή μνήμης: Μια ειδική διεπαφή εξωτερικής μνήμης 32-bit (EMIF) υποστηρίζει ένα ευρύ φάσμα συσκευών εξωτερικής μνήμης, συμπεριλαμβανομένων των SRAM, SDRAM και Flash.Αυτό επιτρέπει στο σύστημα να επεκτείνει τη χωρητικότητα μνήμης με βάση τις απαιτήσεις εφαρμογής.

Τάση λειτουργίας: Το τσιπ λειτουργεί σε χαμηλή τάση πυρήνα 1,26V για την ελαχιστοποίηση της χρήσης ισχύος, διατηρώντας παράλληλα τη συμβατότητα με τα πρότυπα I/O 3,3V, τα οποία είναι κοινά σε πολλά ενσωματωμένα συστήματα.

Σειριακές θύρες πολλαπλών καναλιών ήχου: Περιλαμβάνει δύο διεπαφές MCASP για τη μετάδοση και τη λήψη πολλαπλών καναλιών δεδομένων ήχου.Αυτές οι θύρες είναι σημαντικές σε εφαρμογές όπως η ανάμειξη ήχου, η αναγνώριση φωνής και η επεξεργασία ψηφιακής μουσικής.

Σειριακές θύρες πολλαπλών καναλιών : Δύο MCBSP προσφέρουν σειριακή επικοινωνία υψηλής ταχύτητας για διασύνδεση με κωδικοποιητές, ψηφιακούς αισθητήρες ή άλλες σειριακές συσκευές.Παρέχουν ευελιξία στη μετάδοση τόσο δεδομένων ήχου όσο και ελέγχου.

Διεπαφή υποδοχής-λιμάνι (HPI): Το HPI 16-bit επιτρέπει ένα γρήγορο και άμεσο κανάλι επικοινωνίας μεταξύ του DSP και ενός επεξεργαστή υποδοχής, επιτρέποντας την αποτελεσματική ανταλλαγή δεδομένων κατά τη διάρκεια της εντοπισμού σφαλμάτων ή των λειτουργιών του συστήματος.

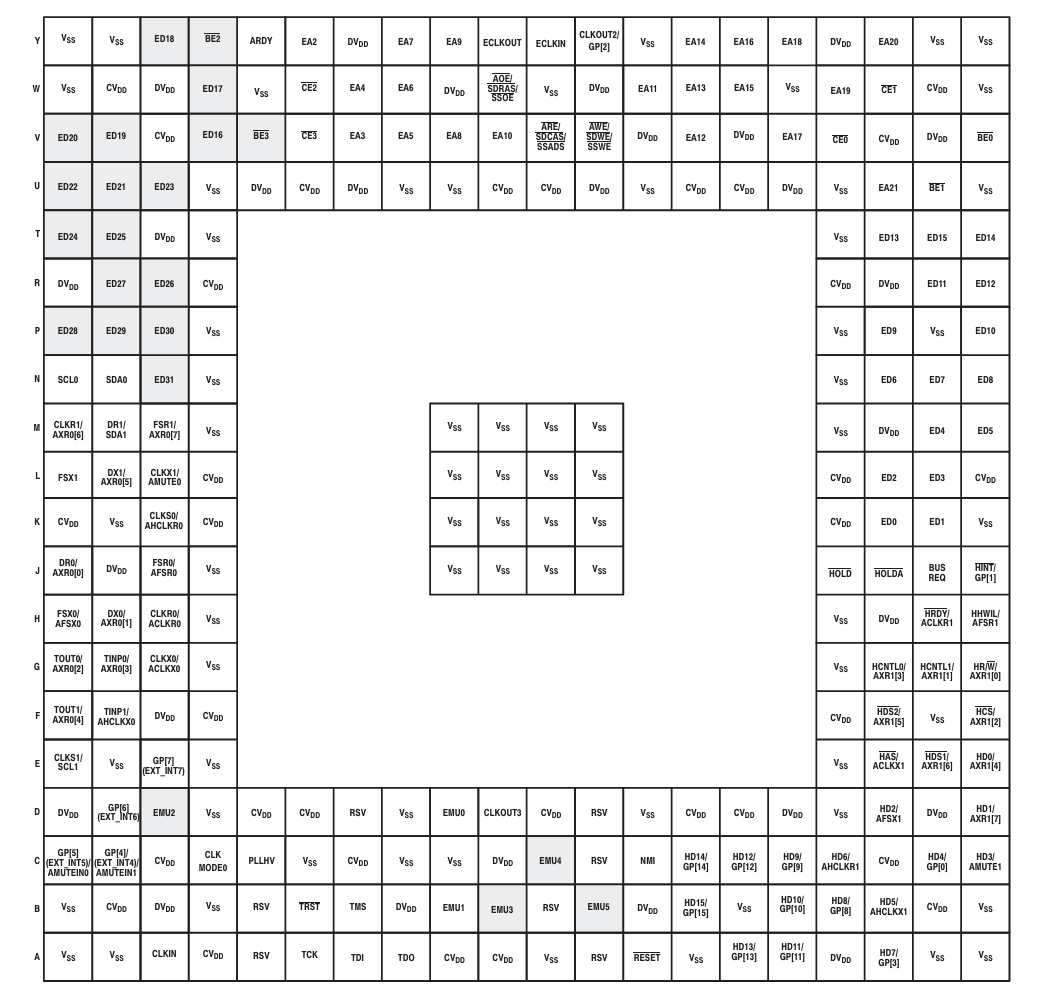

TMS320C6713BZDP225 Διάγραμμα pinout

Αυτό το διάγραμμα pinout δείχνει πώς κάθε σύνδεση (ή "μπάλα") είναι διατεταγμένη στο κάτω μέρος του τσιπ TMS320C6713BZDP225, το οποίο χρησιμοποιεί ένα πακέτο BGA 225-ball.Οι σειρές (a έως y) και οι στήλες (1 έως 15) σχηματίζουν ένα πλέγμα και κάθε τετράγωνο δείχνει ποια λειτουργία ή τροφοδοσία έχει αντιστοιχιστεί σε αυτή τη θέση.Το τσιπ έχει πολλές καρφίτσες ισχύος όπως το VSS (Ground) και το CVDD ή το DVDD (τροφοδοτικό), οι οποίες εξαπλώνονται για να διατηρήσουν το τσιπ ομοιόμορφα.Οι καρφίτσες όπως το CLKIN, το RESET, το TMS, το TDI και το TDO κοντά στο κάτω μέρος χρησιμοποιούνται για τον προγραμματισμό και την εντοπισμό σφαλμάτων με το JTAG.

Άλλες καρφίτσες συνδέουν τον επεξεργαστή σε εξωτερικά εξαρτήματα όπως η μνήμη και άλλες συσκευές.Αυτές περιλαμβάνουν τις γραμμές διευθύνσεων (EAX), τις γραμμές δεδομένων (EDX), το Chip Selects (CEX) και τα σήματα ελέγχου (Hold, Busreq, κλπ.).Θα δείτε επίσης καρφίτσες για σειριακή επικοινωνία όπως το MCBSP και το γενικό σκοπό I/OS (GPIO), καθιστώντας το τσιπ ευέλικτο για πολλά σχέδια.Στη μέση του τσιπ, υπάρχουν περισσότερες ομαδοποιημένες ακίδες VSS και VDD για να βοηθήσουν με σταθερή ισχύ και ισορροπία θερμότητας.Αυτή η διάταξη βοηθά τον επεξεργαστή να λειτουργεί ομαλά, ειδικά επειδή έχει σχεδιαστεί για εργασίες επεξεργασίας ψηφιακού σήματος υψηλής ταχύτητας.

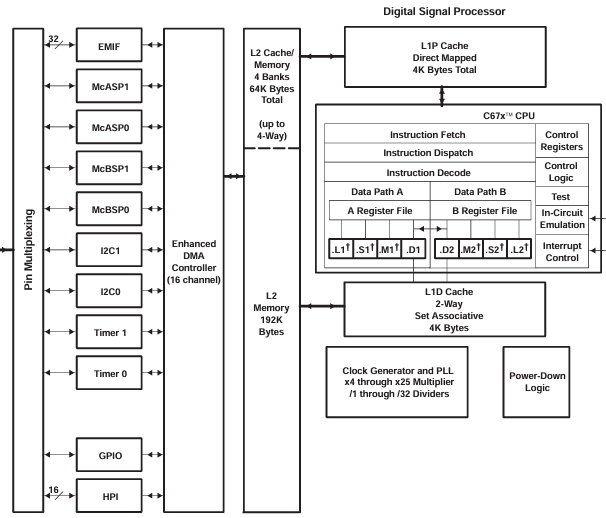

TMS320C6713B Λειτουργικό διάγραμμα μπλοκ

Το λειτουργικό διάγραμμα μπλοκ του TMS320C6713B, συμπεριλαμβανομένου του TMS320C6713BZDP225, δείχνει πώς λειτουργεί αυτός ο επεξεργαστής ψηφιακού σήματος (DSP) και συνδέεται με άλλα εξαρτήματα.Στο κέντρο είναι ο πυρήνας C67X+ CPU, ο οποίος χρησιμοποιεί ένα ειδικό τύπο σχεδιασμού που ονομάζεται VLIW (πολύ μακρά λέξη διδασκαλίας).Αυτό του επιτρέπει να τρέχει μέχρι και οκτώ οδηγίες ταυτόχρονα, καθιστώντας το πολύ γρήγορο για εργασίες όπως η επεξεργασία ήχου ή σήματος.Ο επεξεργαστής διαθέτει δύο κύριες διαδρομές δεδομένων, τη διαδρομή Α και τη διαδρομή Β, το καθένα με το δικό του σύνολο καταχωρητών και μονάδων για τη διαχείριση των μαθηματικών και των λογικών λειτουργιών.Αυτό βοηθά τον επεξεργαστή να χειριστεί τους πολύπλοκους υπολογισμούς γρήγορα και αποτελεσματικά.

Για τη μνήμη, το DSP περιλαμβάνει L1 Caches για οδηγίες και δεδομένα (4KB το καθένα) και μεγαλύτερη μνήμη L2 (192KB), τα οποία μπορούν να λειτουργήσουν ως κρυφή μνήμη ή να χρησιμοποιηθούν απευθείας.Υπάρχει επίσης ένας ελεγκτής cache/μνήμης που διαχειρίζεται μέχρι τέσσερα μπλοκ μνήμης 64KB, βοηθώντας στην επιτάχυνση της πρόσβασης δεδομένων.Το τσιπ περιλαμβάνει έναν ελεγκτή DMA με 16 κανάλια για να μετακινήσετε δεδομένα μεταξύ μνήμης και περιφερειακών χωρίς να επιβραδύνει την CPU.Υποστηρίζει διάφορες διεπαφές όπως EMIF για εξωτερική μνήμη, MCASP και MCBSP για σειριακή επικοινωνία, I2C, χρονομετρητές, GPIO και HPI για αλληλεπίδραση ξενιστή.Αυτά συνδέονται με τη χρήση πολυπλεξίας PIN, επιτρέποντας την ευέλικτη διαμόρφωση με βάση τις ανάγκες του έργου.Έχει επίσης ένα σύστημα ρολογιού με PLL που ρυθμίζει την ταχύτητα πολλαπλασιάζοντας ή διαιρώντας το ρολόι εισόδου και λογική ισχύος για εξοικονόμηση ενέργειας.Για τον έλεγχο εντοπισμού σφαλμάτων και του ελέγχου του συστήματος, περιλαμβάνει εξομοίωση εντός κυκλώματος και έλεγχο διακοπής.

Προδιαγραφές TMS320C6713BZDP225

Τύπος	Παράμετρος
Κατασκευαστής	Τέξας όργανα
Σειρά	TMS320C67X
Συσκευασία	Δίσκος
Κατάσταση μέρους	Ενεργός
Τύπος	Πλωτό σημείο
Διασυνδέομαι	Interface Host, I2C, McAsp, McBSP
Ρυθμός ρολογιού	225MHz
Μη πτητική μνήμη	Εξωτερικός
Μνήμη κνήμης	264KB
Τάση - I/O	3.30V
Τάση - πυρήνας	1.26V
Θερμοκρασία λειτουργίας	0 ° C ~ 90 ° C (TC)
Τύπος τοποθέτησης	Επιφανειακή βάση
Πακέτο / θήκη	272-BBGA
Πακέτο συσκευών προμηθευτή	272-BGA (27x27)
Αριθμός προϊόντος βάσης	TMS320

Εφαρμογές TMS320C6713BZDP225

Επεξεργασία ήχου

Το TMS320C6713BZDP225 χρησιμοποιείται ευρέως σε συστήματα ήχου λόγω των υψηλών δυνατοτήτων απόδοσης και επεξεργασίας του.Είναι ιδανικό για εργασίες όπως εξισορρόπηση, φιλτράρισμα, ακύρωση ηχούς, παραγωγή ηχητικών εφέ και δυναμικός έλεγχος εύρους σε ψηφιακούς αναμίκτες, επεξεργαστές εφέ και εργαλεία στούντιο.Η υποστήριξή του για σειριακές θύρες πολλαπλών καναλιών (MCASP και MCBSP) το καθιστά ιδανικό για λειτουργίες εισόδου/εξόδου ήχου, συστήματα αναγνώρισης φωνής, ψηφιακά μουσικά όργανα και συστήματα ήχου υψηλής ποιότητας.

Τηλεπικοινωνίες

Στον τομέα της τηλεπικοινωνίας, αυτό το DSP παίζει ρόλο στο χειρισμό ροών δεδομένων υψηλής ταχύτητας και σύνθετα συστήματα διαμόρφωσης.Χρησιμοποιείται στην επεξεργασία βασικής ζώνης εντός σταθμών και μόντεμ βάσης.Η ικανότητα του επεξεργαστή να διαχειρίζεται προηγμένους αλγόριθμους για τη διόρθωση σφαλμάτων, την καταστολή των ηχών και τη συμπίεση δεδομένων εξασφαλίζει αξιόπιστη μετάδοση φωνής και δεδομένων σε δίκτυα.Υποστηρίζει επίσης τις εργασίες διαμόρφωσης της κυκλοφορίας δικτύου και επεξεργασίας πακέτων σε δρομολογητές και διακόπτες, συμβάλλοντας σε αποτελεσματικά και έξυπνα συστήματα επικοινωνίας.

Ιατρική απεικόνιση

Το TMS320C6713BZDP225 χρησιμοποιείται σε ιατρικό εξοπλισμό όπως υπερήχους, CT και MRI.Επιτρέπει τη γρήγορη επεξεργασία δεδομένων εικόνας, την εκτέλεση λειτουργιών όπως η μείωση του θορύβου, η βελτίωση των ακμών και η ανακατασκευή εικόνας στο χρόνο.Με τις ισχυρές αριθμητικές μονάδες και τις δυνατότητες χειρισμού μνήμης, αυτό το DSP βελτιώνει τη σαφήνεια της εικόνας και μειώνει τις διαγνωστικές καθυστερήσεις.Η ανταπόκρισή του είναι σημαντική για τις εφαρμογές όπου η παρακολούθηση των ασθενών ή οι διαδικασίες καθοδηγούμενης εικόνας είναι ευαίσθητες στο χρόνο.

Βιομηχανικός αυτοματισμός

Σε περιβάλλοντα βιομηχανικού ελέγχου, αυτό το DSP είναι αξιόπιστο για τον ακριβή έλεγχο του κινητήρα, τη ρομποτική και την παρακολούθηση.Επεξεργάζεται τα δεδομένα αισθητήρων από τους κινητήρες και τους ενεργοποιητές για να εξασφαλίσει ακριβή έλεγχο κίνησης, ο οποίος είναι σημαντικός για τα μηχανήματα CNC, τις γραμμές συναρμολόγησης και τη ρομποτική.Η γρήγορη επεξεργασία σήματος επιτρέπει αξιόπιστα συστήματα ελέγχου ανάδρασης, εξασφαλίζοντας την ενεργειακή απόδοση και την επιχειρησιακή ασφάλεια.Η συσκευή χρησιμοποιείται επίσης σε έξυπνα δίκτυα αισθητήρων για την εκτέλεση τοπικών δεδομένων και μείωση του φορτίου σε κεντρικά συστήματα.

Συστήματα αυτοκινήτων

Στα σύγχρονα οχήματα, αυτό το DSP υποστηρίζει τόσο την ψυχαγωγία όσο και τις εφαρμογές ασφαλείας.Διαχειρίζεται επεξεργασία δεδομένων ήχου και βίντεο για συστήματα ψυχαγωγίας αυτοκινήτων, συμπεριλαμβανομένης της ακύρωσης θορύβου και της βελτίωσης του ήχου.Επιπλέον, επεξεργάζεται τα δεδομένα αισθητήρων σε συστήματα προχωρημένης βοήθειας οδηγού (ADAS), βοηθώντας με την ανίχνευση αντικειμένων, τις προειδοποιήσεις αναχώρησης λωρίδων και τον προσαρμοστικό έλεγχο.Η αξιοπιστία και η ταχύτητά του το καθιστούν κατάλληλο για εργασίες στο Automotive Electronics.

Στρατιωτική και αεροδιαστημική

Το TMS320C6713BZDP225 χρησιμοποιείται σε συστήματα ραντάρ, Sonar και Secure Communications σε άμυνας.Διαχειρίζεται την ανίχνευση σήματος, το φιλτράρισμα θορύβου και την ανάλυση κυματομορφής για συστήματα παρακολούθησης και στόχευσης.Στην αεροδιαστημική, υποστηρίζει την αποκωδικοποίηση σήματος δορυφορικής επικοινωνίας και την επεξεργασία τηλεμετρίας.Η ικανότητα του επεξεργαστή να αντέχει τα απαιτητικά φορτία δεδομένων και να παράσχει εκροές εξασφαλίζει την αξιοπιστία του σε τραχιά και υψηλά περιθώρια.

TMS320C6713BZDP225 Παρόμοια μέρη

• TMS320C6713BGDP225

Το TMS320C6713BGDP225 είναι μια στενή παραλλαγή του TMS320C6713BZDP225, που μοιράζεται την ίδια ταχύτητα ρολογιού 225 MHz και πακέτο BGA 272-μπάλας.Η πρωταρχική διάκριση έγκειται στην εσωτερική συσκευασία ή τις ελαφρές παραγωγικές διαφορές (που συχνά σχετίζονται με την ταξινόμηση της θερμοκρασίας ή τις επιλογές υλικού) που μπορεί να επηρεάσουν την αλυσίδα εφοδιασμού ή τη συμμόρφωση με το κανονιστικό περιβάλλον.Δεδομένου ότι προσφέρει ταυτόσημη απόδοση και συμβατότητα με PIN, χρησιμεύει ως άμεση αντικατάσταση drop-in, καθιστώντας την μία από τις πιο βολικές εναλλακτικές λύσεις εάν το BZDP225 δεν είναι διαθέσιμο.

• TMS320C6713BZDP300

Η TMS320C6713BZDP300 ενισχύει την απόδοση με ταχύτερη ταχύτητα ρολογιού 300 MHz, διατηρώντας παράλληλα την ίδια συσκευασία BGA και τις απαιτήσεις τάσης.Αυτή η αυξημένη ταχύτητα επεξεργασίας επιτρέπει ταχύτερη εκτέλεση αλγορίθμων κυμαινόμενου σημείου, η οποία είναι ιδανική για εφαρμογές που απαιτούν υψηλότερη απόδοση, όπως προηγμένη επεξεργασία ήχου ή απόκτηση δεδομένων.Για όσους θέλουν να βελτιώσουν την απόδοση του συστήματος χωρίς να επανασχεδιάσουν το υλικό, αυτή είναι μια ανώτερη αναβάθμιση στην έκδοση 225 MHz.

• TMS320C6713BGDP300

Το TMS320C6713BGDP300 προσφέρει την ίδια ισχύ επεξεργασίας 300 MHz με το BZDP300, αλλά όπως το BGDP225, μπορεί να ενσωματώσει μικρές διαφορές στα υλικά εσωτερικής συσκευασίας ή συναρμολόγησης.Παραμένει συμβατό με ακίδες και λειτουργικά πανομοιότυπα στις περισσότερες περιπτώσεις εφαρμογών.Αυτό καθιστά μια εξαιρετική εναλλακτική λύση υψηλής απόδοσης, ειδικά για βιομηχανικά ή ρυθμιζόμενα περιβάλλοντα όπου μπορεί να χρειαστεί η ευελιξία και η συμμόρφωση των εξαρτημάτων.

TMS320C6713BZDP225 Βήματα προγραμματισμού

1. Ρυθμίστε το περιβάλλον ανάπτυξης

Για να ξεκινήσετε τον προγραμματισμό του TMS320C6713BZDP225, πρέπει να εγκαταστήσετε το Composer Studio (CCS), το επίσημο ολοκληρωμένο αναπτυξιακό περιβάλλον (IDE) του Texas Instruments.Αυτό το περιβάλλον υποστηρίζει τη σύνταξη, την εντοπισμό σφαλμάτων και τη διαχείριση έργων DSP.Συνδέστε το κιτ εκκίνησης DSP (DSK) ή οποιαδήποτε υποστηριζόμενη πλακέτα ανάπτυξης μέσω USB ή μια διεπαφή JTAG στον υπολογιστή σας.Βεβαιωθείτε ότι ο πίνακας τροφοδοτείται σωστά και ότι οι οδηγοί είναι σωστά εγκατεστημένοι.Μόλις η CCS αναγνωρίσει τη σύνδεση υλικού, είστε έτοιμοι να διαμορφώσετε το χώρο εργασίας του έργου σας.

2. Δημιουργήστε και διαμορφώστε ένα νέο έργο

Ξεκινήστε το CCS και δημιουργήστε ένα νέο έργο αφιερωμένο στη συσκευή TMS320C6713.Επιλέξτε την κατάλληλη διαμόρφωση προορισμού, ειδικά επιλέγοντας τον πυρήνα DSP C6713.Μετά από αυτό, διαμορφώστε τις ρυθμίσεις μεταγλωττιστή και συνδέτη, αυτές περιλαμβάνουν τον καθορισμό των τμημάτων μνήμης, τον καθορισμό των καταλόγων και τη ρύθμιση των σημαιών βελτιστοποίησης.Εάν χρησιμοποιείτε βιβλιοθήκες τρίτου μέρους ή πυρήνα DSP/BIOS της TI, αυτό είναι και το στάδιο όπου τα προσθέτετε στο περιβάλλον του έργου.

3. Αναπτύξτε τον κωδικό εφαρμογής σας

Τώρα ήρθε η ώρα να γράψετε την πραγματική εφαρμογή.Ο κωδικός μπορεί να γραφτεί στο C για απλότητα ή στη συναρμολόγηση για μέγιστη απόδοση.Το C6713 υποστηρίζει εξαιρετικά αποτελεσματική εκτέλεση αλγορίθμων DSP και η TI προσφέρει βελτιστοποιημένες βιβλιοθήκες DSP (π.χ. DSPlib, IMGLIB) για την επιτάχυνση της ανάπτυξης.Βεβαιωθείτε ότι έχετε σχεδιαστεί με τη διαχείριση της μνήμης, χρησιμοποιώντας αποτελεσματικά την εσωτερική μνήμη RAM, ενώ οργανώνετε μεγαλύτερα δεδομένα στην εξωτερική μνήμη μέσω του EMIF.Η επεξεργασία σήματος περιλαμβάνει συχνά την εκτέλεση γρήγορης βρόχου, τον χειρισμό του buffer και τη διαχείριση διακοπής, οπότε δομήστε ανάλογα τη λογική σας.

4. Κατασκευάστε και εντοπίστε την εφαρμογή της εφαρμογής

Με τον πηγαίο κώδικα έτοιμο, χρησιμοποιήστε το CCS για να δημιουργήσετε το έργο.Η διαδικασία δημιουργίας συσσωρεύει τον κώδικα και τον συνδέει για να παράγει ένα αρχείο εκτελέσιμου (.out).Τοποθετήστε αυτήν την έξοδο στο DSP μέσω CCS.Στη συνέχεια, μπορείτε να ξεκινήσετε τη διαδικασία εντοπισμού σφαλμάτων χρησιμοποιώντας εργαλεία CCS, να ορίσετε σημεία διακοπής, να παρακολουθήσετε μεταβλητές, να επιθεωρήσετε τα μητρώα και να περάσετε τις οδηγίες.Αυτό το βήμα είναι σημαντικό για τη σύλληψη λογικών ή χρονικών προβλημάτων, ειδικά σε εργασίες επεξεργασίας σήματος.

5. Δοκιμάστε και βελτιστοποιήστε

Μόλις το πρόγραμμά σας εκτελείται χωρίς σφάλματα, εκτελέστε λειτουργικές δοκιμές για να διασφαλίσετε ότι συμπεριφέρεται όπως προορίζεται σε περιπτώσεις πρακτικής χρήσης.Χρησιμοποιήστε εργαλεία προφίλ και συγκριτικής αξιολόγησης της CCS για να μετρήσετε τις μετρήσεις απόδοσης όπως οι κύκλοι διδασκαλίας, η χρήση μνήμης και οι καθυστερήσεις επεξεργασίας.Με βάση αυτές τις γνώσεις, βελτιστοποιήστε τον κώδικα σας για την ταχύτητα εκτέλεσης και την αποτελεσματικότητα των πόρων.Οι κοινές τεχνικές βελτιστοποίησης περιλαμβάνουν το ξετυλίγματος βρόχου, την ελαχιστοποίηση των προσβάσιμων μνήμης και την εκμετάλλευση της αρχιτεκτονικής παράλληλης διδασκαλίας του πυρήνα VLIW DSP.

6. Αναπτύξτε την εφαρμογή

Μετά τη δοκιμή και τη βελτιστοποίηση, προετοιμάστε την τελική παραγωγή έτοιμη για παραγωγή.Εάν το DSP πρόκειται να εκτελεστεί ανεξάρτητα, θα πρέπει να προγραμματίσετε την εφαρμογή σε μη πτητική μνήμη flash, έτσι ώστε να εκκινεί αυτόματα την ενεργοποίηση.Αυτό το βήμα μπορεί να απαιτεί εργαλεία όπως ένας προγραμματιστής Flash ή ένας διαμορφώσεις bootloader.Τέλος, τεκμηριώστε τη διαδικασία εγκατάστασης, τον χάρτη μνήμης, τη δομή του πηγαίου κώδικα και τη συμπεριφορά του συστήματος για την υποστήριξη της μελλοντικής ανάπτυξης, των ενημερώσεων ή των αναγκών εντοπισμού σφαλμάτων.

TMS320C6713BZDP225 Πλεονεκτήματα

Ακρίβεια πλωτού σημείου

Το TMS320C6713BZDP225 παρέχει εγγενή υποστήριξη για λειτουργίες κυμαινόμενου σημείου, η οποία το ξεχωρίζει από πολλά DSPs σταθερού σημείου.Αυτή η δυνατότητα απλοποιεί σημαντικά την ανάπτυξη σύνθετων μαθηματικών αλγορίθμων εξαλείφοντας την ανάγκη για χειροκίνητη κλιμάκωση και αριθμητική διαχείριση σταθερού σημείου.Η ακρίβεια κυμαινόμενου σημείου είναι πολύτιμη όταν εργάζεστε με ευρείες δυναμικές περιοχές ή ευαίσθητα δεδομένα, εξασφαλίζοντας ότι τα αποτελέσματα είναι τόσο ακριβέστερα και ευκολότερα επικυρωμένα στη δοκιμή.

Αποτελεσματική αρχιτεκτονική

Στον πυρήνα του TMS320C6713BZDP225 βρίσκεται μια πολύ μακρά αρχιτεκτονική λέξεων διδασκαλίας (VLIW) που επιτρέπει στον επεξεργαστή να εκτελέσει έως και οκτώ οδηγίες ταυτόχρονα ανά κύκλο ρολογιού.Αυτός ο παραλληλισμός ενισχύει σημαντικά τη διακίνηση, καθιστώντας το τσιπ που είναι κατάλληλο για εφαρμογές βαρέως υπολογισμού, όπως FFTs, φιλτράρισμα ή προσαρμοστικό βρόχο ελέγχου.Η αρχιτεκτονική έχει σχεδιαστεί για να αξιοποιήσει αποτελεσματικά τον παραλληλισμό σε επίπεδο διδασκαλίας, βοηθώντας στη μείωση της καθυστέρησης και στη βελτίωση της ταχύτητας εκτέλεσης.

Ισχυρή περιφερειακή ενσωμάτωση

Το DSP είναι κατασκευασμένο με ευπροσάρμοστες δυνατότητες διασύνδεσης I/O και μνήμης, συμπεριλαμβανομένων των σειριακών θυρών ήχου πολλαπλών καναλιών (MCASP), σειριακές θύρες πολλαπλών καναλιών (MCBSP) και μια ισχυρή εξωτερική διεπαφή μνήμης 32 bit (EMIF).Αυτές οι διεπαφές διευκολύνουν την ενσωμάτωση με διάφορες εξωτερικές συσκευές, όπως κωδικοποιητές ήχου, αισθητήρες, μετατροπείς δεδομένων ή εξωτερική μνήμη RAM/flash.Τα ολοκληρωμένα περιφερειακά μειώνουν την ανάγκη για εξωτερική λογική ή επεξεργαστές κόλλας, βοηθώντας τον εξορθολογισμό του σχεδιασμού του συστήματος και το χαμηλότερο κόστος ανάπτυξης.

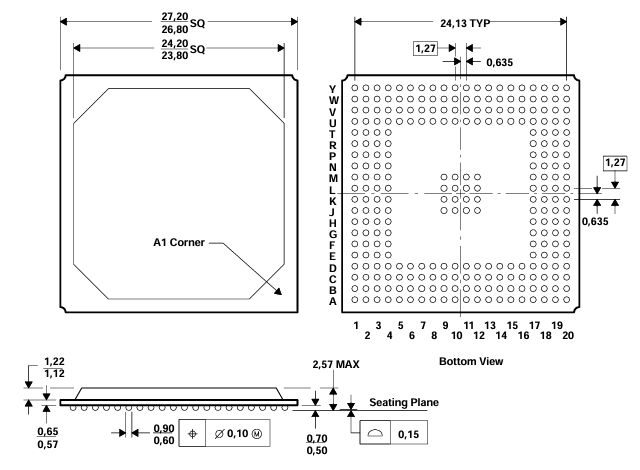

TMS320C6713BZDP225 Διαστάσεις συσκευασίας

• Τύπος πακέτου: Πλαστική συστοιχία πλέγματος σφαιρών (PBGA)

• Μέγεθος σώματος:

Ονομαστική: 24,20 mm × 24,20 mm

Ελάχιστο: 23,80 mm × 23,80 mm

Μέγιστο: 24,20 mm × 24,20 mm (εξωτερική άκρη)

• Βήμα: 1,27 mm τυπικό

• Διάμετρος μπάλας: 0,90 mm (ονομαστική), 0,60 mm (λεπτά)

• Ύψος πακέτου: 1,22 mm (μέγιστο), 1,12 mm (λεπτά)

• Αεροπλάνο καθίσματος στο κέντρο μπάλας: 0,15 mm

• Σφαίρα: 20 × 20 πλέγμα με μερικές θέσεις που λείπουν (συνολικά 272 μπάλες)

• Κωδικός περιγράμματος πακέτου: S-PBGA-N272

Περίγραμμα πακέτων

TMS320C6713BZDP225 Κατασκευαστής

Το TMS320C6713BZDP225 κατασκευάζεται από Τέξας όργανα (TI), ένας παγκοσμίως αναγνωρισμένος ηγέτης στη βιομηχανία ημιαγωγών.Με έδρα το Ντάλας, Τέξας, η TI έχει δημιουργήσει μια μακροχρόνια φήμη για την καινοτομία σε αναλογικές και ενσωματωμένες τεχνολογίες επεξεργασίας.Με δεκαετίες εμπειρογνωμοσύνης στην επεξεργασία ψηφιακών σημάτων, η TI ανέπτυξε την πλατφόρμα DSP TMS320C6000 ™ (κάτω από την οποία ξεκίνησε η σειρά C6713) για την αντιμετώπιση σύνθετων αναγκών υπολογιστών σε όλες τις βιομηχανίες.Ως κατασκευαστής, η TI εξασφαλίζει τον αυστηρό έλεγχο ποιότητας, την εκτεταμένη τεκμηρίωση και τη συνεχιζόμενη υποστήριξη εργαλείων λογισμικού μέσω του οικοσυστήματος του, συμπεριλαμβανομένου του στούντιο συνθέτη κώδικα και των βελτιστοποιημένων βιβλιοθηκών DSP.Πολλοί εμπιστεύονται όχι μόνο για υλικό υψηλής απόδοσης, όπως το TMS320C6713BZDP225, αλλά και για την αξιοπιστία και τη μακροπρόθεσμη διαθεσιμότητα που απαιτούν από την αποστολή και τις βιομηχανικές εφαρμογές.

Σύναψη

Το TMS320C6713BZDP225 είναι ένα ισχυρό DSP που μπορεί να χειριστεί βαριά καθήκοντα όπως η επεξεργασία ήχου, τα σήματα επικοινωνίας, οι ιατρικές εικόνες και οι έξυπνες μηχανές.Λειτουργεί γρήγορα, χειρίζεται τους αριθμούς με ακρίβεια και συνδέεται εύκολα με τη μνήμη και άλλες συσκευές.Χρησιμοποιείται σε πολλούς τομείς όπως ήχου, τηλεπικοινωνιών, υγειονομικής περίθαλψης, εργοστασίων, αυτοκινήτων και αμυντικών συστημάτων.Έρχεται επίσης με καλή υποστήριξη, εργαλεία ανάπτυξης και μακροπρόθεσμη αξιοπιστία.Συνολικά, είναι μια έξυπνη και αξιόπιστη επιλογή για σύνθετα έργα που χρειάζονται ισχυρή επεξεργασία.
