XC2C256-7TQ144C CPLD: PINOUT, Χαρακτηριστικά, Προγραμματισμός και Οδηγός φύλλου δεδομένων

Σε αυτόν τον οδηγό, θα έχετε μια σαφή ματιά στο XC2C256-7TQ144C, ένα CPLD χαμηλής ισχύος από την οικογένεια CoolRunner-II της Xilinx (τώρα AMD).Θα μάθετε σχετικά με τη διαμόρφωση PIN, τα μοντέλα CAD και τα κύρια χαρακτηριστικά όπως η λογική χωρητικότητα, οι επιλογές I/O, η υποστήριξη τάσης και οι λειτουργίες εξοικονόμησης ενέργειας.Θα περπατήσουμε επίσης μέσα από την αρχιτεκτονική της, την καμπύλη I/V και τις προδιαγραφές, ακολουθούμενες από εφαρμογές, παρόμοια μέρη, βήματα προγραμματισμού, πλεονεκτήματα και μειονεκτήματα, λεπτομέρειες συσκευασίας και πληροφορίες κατασκευαστή, ώστε να μπορείτε να κατανοήσετε ακριβώς πώς ταιριάζει αυτή η συσκευή στα έργα σας.

Κατάλογος

Ποιο είναι το XC2C256-7TQ144C;

Ο XC2C256-7TQ144C είναι μια CPLD χαμηλής ισχύος (σύνθετη προγραμματιζόμενη λογική συσκευή) από την οικογένεια CoolRunner-II της Xilinx, τώρα μέρος της AMD.Διαθέτει 256 macrocells και διαθέτει πακέτο TQFP 144 ακίδων, σχεδιασμένο για γρήγορη, ντετερμινιστική λειτουργία με ελάχιστη κατανάλωση ενέργειας.Λειτουργώντας σε πυρήνα 1,8 V, προσφέρει αξιόπιστες επιδόσεις σε έναν συμπαγή συντελεστή μορφής και είναι κατάλληλη για σχέδια που απαιτούν άμεση ικανότητα και αποτελεσματική εφαρμογή λογικής.Στο πλαίσιο της σειράς Versatile CoolRunner-II, επωφελείται από μια αποδεδειγμένη αρχιτεκτονική και ευρεία συμβατότητα σχεδιασμού.

Ψάχνετε για XC2C256-7TQ144C;Επικοινωνήστε μαζί μας για να ελέγξετε το τρέχον απόθεμα, το χρόνο παράδοσης και την τιμολόγηση.

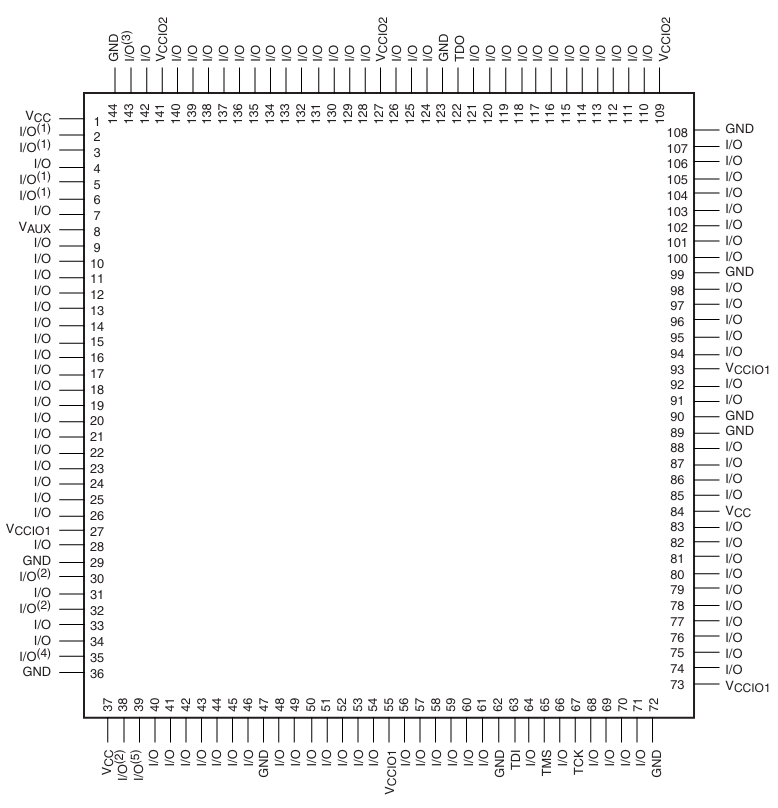

XC2C256-7TQ144C Διάγραμμα pin-out

Το διάγραμμα PIN-OUT XC2C256-7TQ144C δείχνει πώς οι 144 ακροδέκτες είναι διατεταγμένες για λειτουργίες ισχύος, γείωσης, JTAG και χρήστη I/O.Οι περισσότερες ακίδες είναι I/O, οι οποίες μπορούν να ρυθμιστούν ως εισόδους ή εξόδους και διανέμονται ομοιόμορφα για να υποστηρίξουν την ευέλικτη δρομολόγηση.Οι ακροδέκτες VCC, VCCIO1, VCCIO2, VAUX και GND τοποθετούνται γύρω από το πακέτο για να παρέχουν σταθερή κατανομή ισχύος και πολλαπλές επιλογές τάσης I/O.Οι καρφίτσες JTAG (TDI, TDO, TMS, TCK) ομαδοποιούνται για εύκολο προγραμματισμό και δοκιμές στο σύστημα.

XC2C256-7TQ144C μοντέλα CAD

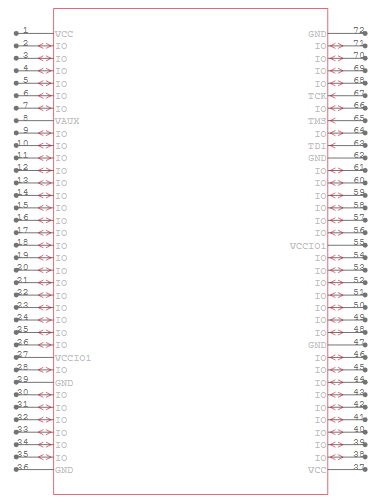

XC2C256-7TQ144C σύμβολο

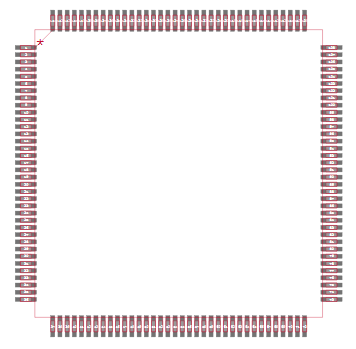

XC2C256-7TQ144C Αποτύπωμα

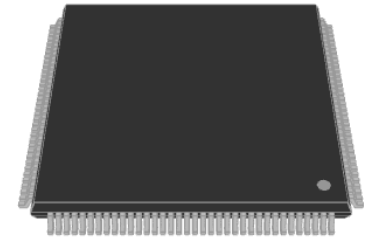

XC2C256-7TQ144C 3D μοντέλο

Χαρακτηριστικά XC2C256-7TQ144C

• Τύπος και οικογένεια συσκευής

Το XC2C256-7TQ144C είναι μια σύνθετη προγραμματιζόμενη λογική συσκευή (CPLD) που ανήκει στην οικογένεια CoolRunner-II που αναπτύχθηκε από το Xilinx (τώρα AMD).Έχει σχεδιαστεί για χαμηλή κατανάλωση ενέργειας, ενώ διατηρεί γρήγορη, ντετερμινιστική λογική απόδοση, καθιστώντας την ιδανική για λογικές λογικής ελέγχου και εφαρμογών διασύνδεσης.

• Λογική χωρητικότητα

Αυτή η συσκευή περιέχει 256 μακροκύτταρα, τα οποία είναι οι προγραμματιζόμενοι λογικοί πόροι στο CPLD.Αυτά τα μακροκύτταρα μπορούν να ρυθμιστούν ώστε να εφαρμόζουν διάφορες συνδυαστικές και διαδοχικές λογικές λειτουργίες, δίνοντας μέτρια χωρητικότητα για έλεγχο, λογική κόλλας και διεπαφές λεωφορείων.

• Λογικά μπλοκ (μπλοκ λειτουργίας)

Ενσωματώνει 16 μπλοκ λειτουργίας που οργανώνουν και διαχειρίζονται ομάδες μακροκύσεων.Κάθε μπλοκ παρέχει τοπικούς πόρους διασύνδεσης και προϊόντων, επιτρέποντας την ευέλικτη λογική υλοποίηση και την αποτελεσματική δρομολόγηση εντός της συσκευής.

• Οι καρφίτσες εισόδου/εξόδου χρήστη

Το XC2C256-7TQ144C προσφέρει έως και 118 καρφίτσες I/O που μπορούν να χρησιμοποιηθούν στο πακέτο TQFP-144.Αυτός ο υψηλός αριθμός ακίδων επιτρέπει στη συσκευή να διασυνδέεται ταυτόχρονα με πολλαπλά υποσυστήματα, καθιστώντας την κατάλληλη για σύνθετα σχέδια σε επίπεδο σκάφους.

• Τάση πυρήνα (VCC)

Ο πυρήνας λειτουργεί σε ονομαστική περιοχή 1,8 V (1,7 V έως 1,9 V), η οποία συμβάλλει στη μείωση της κατανάλωσης ενέργειας σε σύγκριση με τα παλαιότερα 5 V CPLDs.Αυτή η χαμηλότερη τάση είναι χρήσιμη στα σύγχρονα ψηφιακά συστήματα μικτής τάσης.

• Υποστήριξη πολλαπλών τάσης I/O

Οι τράπεζες I/O υποστηρίζουν πολλαπλά πρότυπα τάσης, συμπεριλαμβανομένων 1,5 V, 1,8 V, 2,5 V και 3,3 V. Αυτή η ευελιξία επιτρέπει στο CPLD να διασυνδέεται άμεσα με εξαρτήματα που λειτουργούν σε διαφορετικά επίπεδα τάσης χωρίς μετατοπιστές εξωτερικού επιπέδου.

• Λειτουργία υψηλής ταχύτητας

Με μια τυπική καθυστέρηση διάδοσης pin-to-pin περίπου 5,7 ns (βαθμός ταχύτητας "-7"), η συσκευή προσφέρει γρήγορη, ντετερμινιστική απόδοση.Αυτό το καθιστά κατάλληλο για εφαρμογές κρίσιμης σημασίας για το χρόνο, όπως η αποκωδικοποίηση διευθύνσεων, η διαιτησία των λεωφορείων και ο έλεγχος.

• Χαμηλή κατανάλωση ενέργειας

Η σειρά CoolRunner-II είναι γνωστή για εξαιρετικά χαμηλά ρεύματα αναμονής, συχνά στο εύρος μικροαμπόδια.Αυτή η χαμηλή στατική ισχύς, σε συνδυασμό με δυναμικές λειτουργίες εξοικονόμησης ενέργειας, επιτρέπει στο XC2C256-7TQ144C να χρησιμοποιείται αποτελεσματικά σε συστήματα που τροφοδοτούνται με μπαταρία ή πάντα.

• Τεχνολογία δεδομένων δεδομένων

Αυτό το χαρακτηριστικό επιτρέπει την απομάκρυνση των αχρησιμοποίητων εισροών, αποτρέποντας την περιττή εναλλαγή και μείωση της δυναμικής κατανάλωσης ενέργειας.Είναι πολύτιμο σε εφαρμογές όπου ορισμένα σήματα είναι ανενεργά για μεγάλα χρονικά διαστήματα.

• Προγραμματισμός JTAG στο σύστημα

Η συσκευή υποστηρίζει το IEEE 1149.1 (JTAG) και το IEEE 1532 για προγραμματισμό στο σύστημα.Αυτό σημαίνει ότι το CPLD μπορεί να ρυθμιστεί, να δοκιμαστεί και να επαναπρογραμματιστεί χωρίς να το αφαιρέσει από το διοικητικό συμβούλιο, απλοποιώντας την ανάπτυξη και τις ενημερώσεις.

• Προχωρημένη δομή ρολογιού

Το XC2C256-7TQ144C περιλαμβάνει πολλαπλά παγκόσμια ρολόγια, διαχωριστικά ρολογιών και καταχωρητές ενεργοποιημένου διπλού άκρου.Παρέχει επίσης παγκόσμιο σύνολο/επαναφορά και τοπική χρονική περίοδο ανά macrocell, δίνοντας ευέλικτο έλεγχο του χρονισμού και του συγχρονισμού.

• Εισόδους Schmitt-Trigger

Οι επιλεγμένες ακροδέκτες εισόδου μπορούν να ρυθμιστούν ως ενεργοποιητές Schmitt για τη βελτίωση της ανοσίας του θορύβου.Αυτό είναι χρήσιμο για το χειρισμό αργών ή θορυβώδους σημάτων εισόδου χωρίς να προσθέτετε εξωτερικό κύκλωμα προετοιμασίας.

• Ευέλικτες λειτουργίες εξόδου

Οι εξόδους υποστηρίζουν τη λειτουργία τριών καταστάσεων, τον έλεγχο ρυθμού SLW, τις διαμορφώσεις διαύλου, τις διαμορφώσεις ανοικτού αποστράγγισης και τα προαιρετικά pull-ups.Αυτές οι επιλογές διευκολύνουν την προσαρμογή του CPLD σε διάφορα πρότυπα λεωφορείων και εξωτερικές συνθήκες φορτίου.

• Advanced Interconnect Matrix (AIM)

Μια προηγμένη μήτρα διασύνδεσης συνδέει αποτελεσματικά τα μπλοκ λειτουργίας, παρέχοντας πλήρη δρομολόγηση προϊόντων σε όλη τη συσκευή.Αυτό βελτιώνει την ευελιξία της λογικής τοποθέτησης και βοηθά στη διατήρηση της προβλέψιμης απόδοσης του χρονισμού.

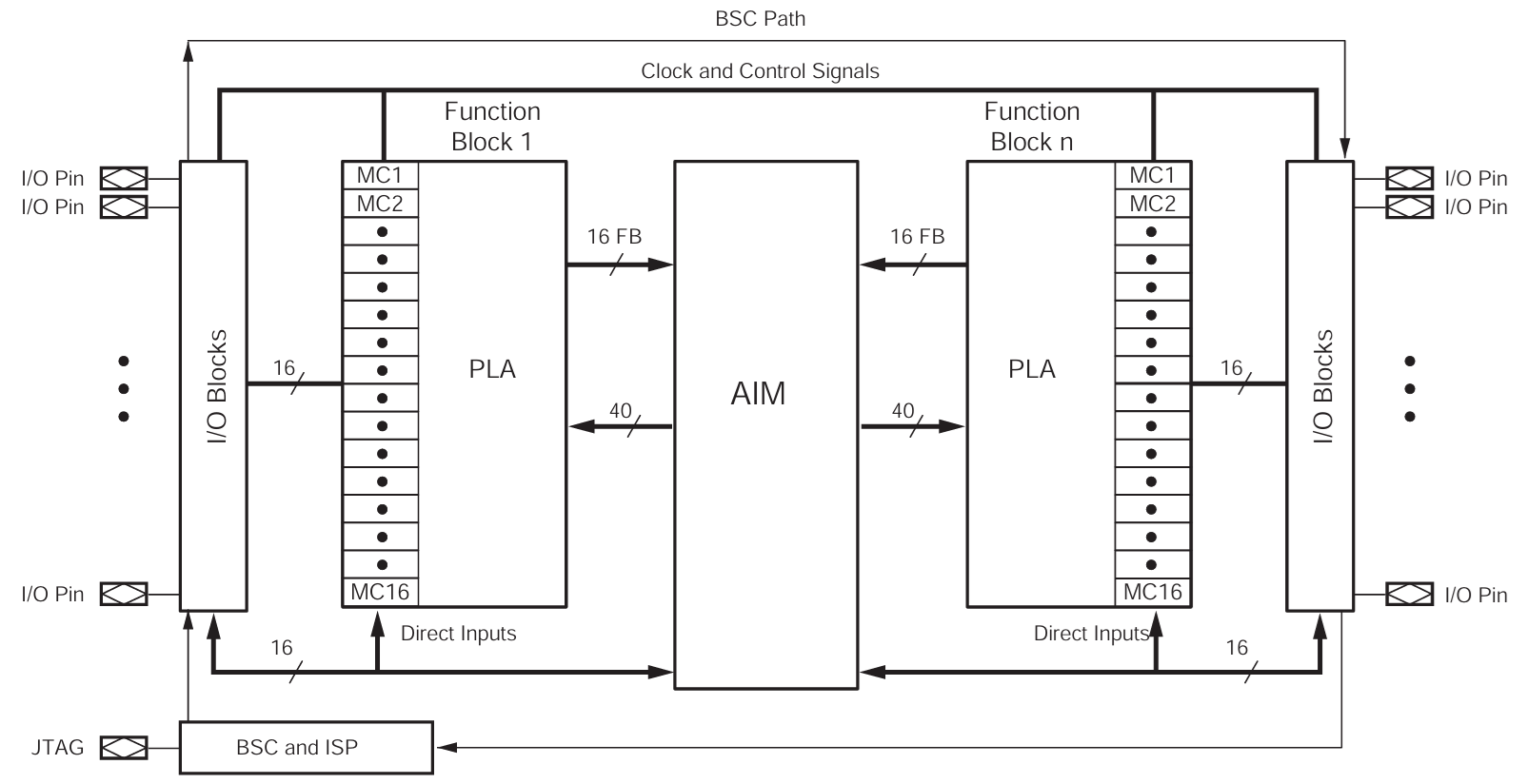

Αρχιτεκτονική Coolrunner-II CPLD

Η αρχιτεκτονική CoolRunner-II CPLD του XC2C256-7TQ144C είναι χτισμένη γύρω από μπλοκ λειτουργίας, μπλοκ εισόδου/εξόδου και μια προηγμένη μήτρα διασύνδεσης (AIM).Κάθε μπλοκ λειτουργίας περιέχει μακροκύτταρα και μια προγραμματιζόμενη λογική συστοιχία (PLA) που εφαρμόζει λογική καθορισμένη από το χρήστη, ενώ ο στόχος δρομολογεί αποτελεσματικά σήματα μεταξύ των μπλοκ.Το I/O μπλοκ διασύνδεσε την εσωτερική λογική με εξωτερικές ακίδες και αφιερωμένο JTAG και BSC/ISP Circuit Support στο σύστημα προγραμματισμού και δοκιμών.Αυτή η δομημένη και διασυνδεδεμένη αρχιτεκτονική επιτρέπει τη γρήγορη, ντετερμινιστική απόδοση με χαμηλή κατανάλωση ενέργειας, καθιστώντας την ιδανική για τον έλεγχο, τη διασύνδεση και τη λογική κόλλας σε ψηφιακά συστήματα.

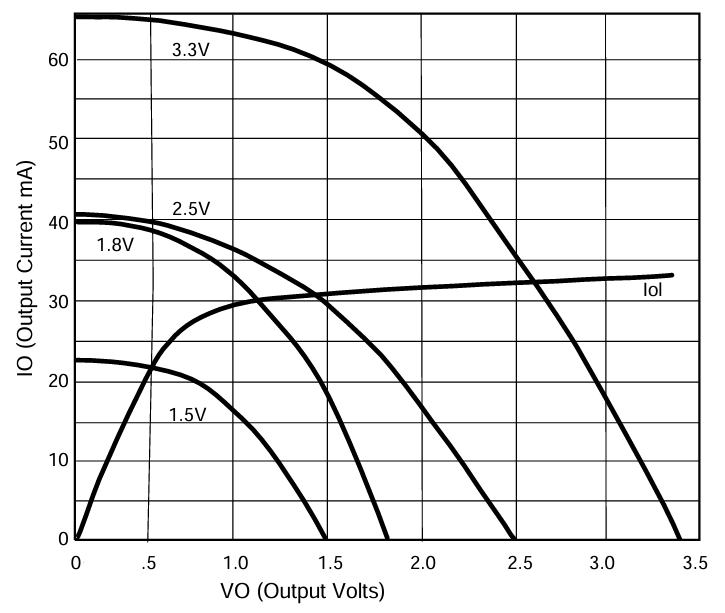

Τυπική καμπύλη I/V για XC2C256

Η τυπική καμπύλη I/V για το XC2C256-7TQ144C απεικονίζει τη σχέση μεταξύ της τάσης εξόδου (VO) και του ρεύματος εξόδου (IO) για διαφορετικές τάσεις παροχής I/O (1,5 V, 1,8 V, 2,5 V και 3,3 V).Καθώς αυξάνεται η τάση τροφοδοσίας, η συσκευή μπορεί να προέρχεται ή να βυθίζεται υψηλότερα ρεύματα πριν αρχίσει να μειώνεται σημαντικά η τάση εξόδου.Αυτή η συμπεριφορά είναι σημαντική για την κατανόηση της ικανότητας κίνησης του CPLD κατά τη διασύνδεση με εξωτερικά εξαρτήματα, εξασφαλίζοντας ότι τα επίπεδα σήματος παραμένουν έγκυρα κάτω από το φορτίο.Πολλοί χρησιμοποιούν αυτήν την καμπύλη για να επιλέξουν τις κατάλληλες τάσεις εισόδου/εξόδου και να εξασφαλίσουν αξιόπιστη λειτουργία σε εφαρμογές που απαιτούν συγκεκριμένες δυνάμεις οδήγησης ρεύματος.

XC2C256-7TQ144C Προδιαγραφές

Τύπος	Παράμετρος
Κατασκευαστής	AMD/xilinx
Σειρά	Coolrunner II
Συσκευασία	Δίσκος
Κατάσταση μέρους	Απηρχαιωμένος
Προγραμματιζόμενος τύπος	Σε προγραμματιζόμενο σύστημα
Χρόνος καθυστέρησης TPD (1) Max	6.7 NS
Προμήθεια τάσης - Εσωτερική	1,7 V ~ 1,9 V
Αριθμός λογικών στοιχείων/μπλοκ	16
Αριθμός μακροκύρων	256
Αριθμός πύλων	6000
Αριθμός I/O	118
Θερμοκρασία λειτουργίας	0 ° C ~ 70 ° C (ΤΑ)
Τύπος τοποθέτησης	Επιφανειακή βάση
Πακέτο / θήκη	144-LQFP
Πακέτο συσκευών προμηθευτή	144-TQFP (20 × 20)
Αριθμός προϊόντος βάσης	XC2C256

XC2C256-7TQ144C Εφαρμογές

1. Λογική κόλλας και γεφύρωση διασύνδεσης

Το XC2C256-7TQ144C είναι ιδανικό για την εφαρμογή λογικής κόλλας, η οποία συνδέει και συντονίζει σήματα μεταξύ διαφορετικών ψηφιακών εξαρτημάτων.Μπορεί να χειριστεί λειτουργίες όπως η αποκωδικοποίηση διεύθυνσης, η διαιτησία του λεωφορείου και η μετάφραση πρωτοκόλλου, επιτρέποντας την ομαλή επικοινωνία μεταξύ μικροελεγκτών, μνήμης, αισθητήρων και άλλων περιφερειακών.Ο προβλέψιμος χρονισμός και οι γρήγορες καθυστερήσεις του pin-to-pin εξασφαλίζουν αξιόπιστη διασύνδεση ακόμη και σε σύνθετα σχέδια του σκάφους.

2. Συσκευές χαμηλής ισχύος και μπαταρίας

Χάρη στην τεχνολογία Fast Zero Power (FZP) και πολύ χαμηλό ρεύμα αναμονής, αυτό το CPLD είναι εξαιρετικά κατάλληλο για φορητά και μπαταρία ηλεκτρονικά.Μπορεί να παραμείνει τροφοδοτείται συνεχώς ενώ καταναλώνει ελάχιστη ενέργεια, καθιστώντας την ιδανική για κυκλώματα ελέγχου ή παρακολούθησης.Μπορείτε να μειώσετε περαιτέρω τη χρήση ισχύος με χαρακτηριστικά όπως το Datagate, το οποίο ελαχιστοποιεί τη δυναμική εναλλαγή όταν οι εισόδους είναι ανενεργές.

3. Λογική ελέγχου και αλληλουχία

Η συσκευή υπερέχει στην εφαρμογή μηχανών πεπερασμένων καταστάσεων, ελέγχου χρονισμού και αλληλουχίας σήματος που απαιτείται σε πολλά ενσωματωμένα συστήματα.Η ντετερμινιστική, μη πτητική αρχιτεκτονική της επιτρέπει στη λογική ελέγχου να ενεργοποιηθεί αμέσως μετά την ενεργοποίηση χωρίς καθυστερήσεις διαμόρφωσης.Αυτό καθιστά μια ισχυρή επιλογή για την επαναφορά της λογικής, των κυκλωμάτων χειραψίας και άλλων καθοριστικών εργασιών ελέγχου.

4. Ενσωματωμένη υποστήριξη συστήματος και περιφερειακή λογική

Σε ενσωματωμένα σχέδια, το XC2C256-7TQ144C μπορεί να λειτουργήσει ως προσαρμόσιμο τσιπ υποστήριξης, να εφαρμόσει εξειδικευμένες διεπαφές ή να επεκτείνει τις δυνατότητες ενός μικροελεγκτή.Μπορεί να χειριστεί πρωτόκολλα επικοινωνίας όπως SPI, I²C ή UART, να δημιουργήσει chip επιλέγει ή να διαχειριστεί τη δρομολόγηση διακοπής.Με την εκφόρτωση αυτών των λειτουργιών από την CPU, απλοποιεί την ανάπτυξη του υλικολογισμικού και βελτιώνει τη συνολική απόδοση του συστήματος.

XC2C256-7TQ144C παρόμοια μέρη

Προσδιορισμός	XC2C256-7TQ144C	XC2C256-7TQ144I	XC2C256-7TQG144I	XC2C256-7VQ100C	XC2C256-7VQG100C	XC2C256-6TQ144C
Οικογένεια συσκευών	Coolrunner-ii cpld	Coolrunner-ii cpld	Coolrunner-ii cpld	Coolrunner-ii cpld	Coolrunner-ii cpld	Coolrunner-ii cpld
Λογική πυκνότητα (Macrocells)	256	256	256	256	256	256
Τύπος πακέτου	TQFP-144	TQFP-144	TQFP-144 (χωρίς PB)	VQFP-100	VQFP-100 (χωρίς PB)	TQFP-144
Βαθμός ταχύτητας	-7	-7	-7	-7	-7	-6 (γρηγορότερα)
Κλίμακα θερμοκρασίας	Εμπορικό (0 - 70 ° C)	Βιομηχανική (-40-85 ° C)	Βιομηχανική (-40-85 ° C)	Εμπορικό (0 - 70 ° C)	Εμπορικό (0 - 70 ° C)	Εμπορικό (0 - 70 ° C)
I/O Count PIN	118	118	118	80	80	118
Τάση πυρήνα (VCC)	1,8 V	1,8 V	1,8 V	1,8 V	1,8 V	1,8 V
Υποστήριξη τάσης I/O	1,5 V - 3,3 V	1,5 V - 3,3 V	1,5 V - 3,3 V	1,5 V - 3,3 V	1,5 V - 3,3 V	1,5 V - 3,3 V
Συμμόρφωση / χωρίς PB	Πρότυπο	Πρότυπο	Χωρίς PB / ROHS	Πρότυπο	Χωρίς PB / ROHS	Πρότυπο
Διαφορές	Εμπορική έκδοση βασικής γραμμής	Βιομηχανική έκδοση temp	Βιομηχανική + έκδοση χωρίς PB	Μικρότερο πακέτο, λιγότερα I/O	Μικρότερη έκδοση χωρίς PB	Ταχύτερη έκδοση χρονισμού

XC2C256-7TQ144C Βήματα προγραμματισμού

Ο προγραμματισμός του XC2C256-7TQ144C είναι μια απλή διαδικασία που περιλαμβάνει την προετοιμασία του σχεδιασμού σας, τη δημιουργία του αρχείου προγραμματισμού και τη φόρτωση του στο CPLD μέσω του JTAG.Ακολουθώντας προσεκτικά κάθε βήμα, μπορείτε να εξασφαλίσετε μια επιτυχημένη διαμόρφωση και τη σωστή λειτουργία της συσκευής στον πίνακα σας.

1. Σχεδιάστε και συνθέστε

Ξεκινάτε γράφοντας το σχεδιασμό λογικής σας χρησιμοποιώντας HDL (VHDL ή Verilog) ή σχηματική καταχώρηση.Αφού ολοκληρώσετε το σχέδιο, εκτελείτε τη διαδικασία σύνθεσης, η οποία μετατρέπει τη λογική σας στην εσωτερική δομή της συσκευής των μακροκύρων και των διασυνδέσεων.Αυτό το βήμα εξασφαλίζει ότι ο σχεδιασμός σας είναι συμβατός με την αρχιτεκτονική XC2C256 και είναι έτοιμη για εφαρμογή.

2.

Στη συνέχεια, εκτελείτε τη θέση και τη διαδρομή, επίσης γνωστή ως τοποθέτηση, η οποία αποδίδει τη συνθετική λογική σας σε πραγματικούς φυσικούς μακροκύτταρες και πόρους δρομολόγησης μέσα στο CPLD.Το εργαλείο ελέγχει τους περιορισμούς χρονισμού, επιλύει τη χρήση των πόρων και βελτιστοποιεί τις διαδρομές για να ικανοποιήσει την απόδοση του σχεδιασμού σας.Αυτό εξασφαλίζει ότι το κύκλωμα θα λειτουργεί αξιόπιστα μόλις προγραμματιστεί στη συσκευή.

3. Δημιουργία αρχείου προγραμματισμού

Μόλις ολοκληρωθεί η εφαρμογή, δημιουργείτε το αρχείο προγραμματισμού (μορφή Bit, Jam ή SVF) που περιέχει τα ακριβή δεδομένα διαμόρφωσης για τη συσκευή.Αυτό το αρχείο αντιπροσωπεύει τον τρόπο με τον οποίο κάθε macrocell, διασύνδεση και I/O έχει ρυθμιστεί για να εφαρμόσει τη λογική σας.Έχοντας αυτό το αρχείο έτοιμο είναι απαραίτητο πριν προχωρήσετε στον πραγματικό προγραμματισμό συσκευών.

4.

Τέλος, συνδέετε τη συσκευή στον υπολογιστή σας χρησιμοποιώντας ένα καλώδιο προγραμματισμού JTAG και ανοίξτε το εργαλείο Impact Xilinx (ή ισοδύναμο).Στη συνέχεια, φορτώνετε το αρχείο προγραμματισμού που δημιουργείται και το κατεβάστε στο XC2C256-7TQ144C μέσω των ακίδων JTAG (TDI, TDO, TCK, TMS).Μόλις ολοκληρωθεί η διαδικασία, το CPLD αρχίζει αμέσως να λειτουργεί με την προγραμματισμένη λογική σας, χωρίς να απαιτείται κύκλος ισχύος ή εξωτερική μνήμη διαμόρφωσης.

XC2C256-7TQ144C Πλεονεκτήματα και μειονεκτήματα

Φόντα

• Πολύ χαμηλή δύναμη αναμονής, ιδανική για σχέδια με μπαταρία.

• Άμεση λειτουργία χωρίς καθυστέρηση διαμόρφωσης.

• Πρόβλεψη χρονισμού για ευκολότερο κλείσιμο σχεδιασμού.

• Αντικαθιστά πολλές διακριτές λογικές μάρκες, εξοικονόμηση χώρου και κόστος.

• Υποστηρίζει πολλαπλές τάσεις εισόδου/εξόδου χωρίς εξωτερικούς μετατοπιστές επιπέδου.

Μειονεκτήματα

• Περιορισμένη λογική χωρητικότητα σε σύγκριση με μεγαλύτερα CPLDs ή FPGAs.

• Δεν υπάρχουν ενσωματωμένοι πομποδέκτες DSP, RAM ή υψηλής ταχύτητας.

• Να γίνει παρωχημένη, καθιστώντας τη μελλοντική προμήθεια σκληρότερα.

• χαμηλότερη οροφή απόδοσης για εφαρμογές υψηλής ταχύτητας.

• Λιγότερη ευελιξία δρομολόγησης για σύνθετα ή ακανόνιστα σχέδια.

XC2C256-7TQ144C Διαστάσεις συσκευασίας

Τύπος	Παράμετρος
Τύπος πακέτου	TQFP-144
Μέγεθος σώματος πακέτου	20 mm × 20 mm
Μολύβι	0,5 mm
Αριθμός καρφίτσες	144
Ύψος πακέτου (μέγιστο)	1,4 mm
Πάχος πακέτου (ονομαστική)	1,0 mm
Μήκος μολύβδου	0,45 mm ~ 0,75 mm
Πλάτος μολύβδου	0,17 mm ~ 0,27 mm
Τύπος τοποθέτησης	Επιφανειακή βάση
Πακέτο συσκευών προμηθευτή	144-TQFP (20 × 20)

XC2C256-7TQ144C Κατασκευαστής

Το XC2C256-7TQ144C κατασκευάζεται από Xilinx, μια κορυφαία εταιρεία σε προγραμματιζόμενες λογικές λύσεις.Το Xilinx αναγνωρίζεται ευρέως για πρωτοποριακές τεχνολογίες FPGA και CPLD, παρέχοντας αξιόπιστες και υψηλές συσκευές για εφαρμογές βιομηχανικών, εμπορικών και καταναλωτών.Σήμερα, το Xilinx λειτουργεί ως μέρος του Amd, συνεχίζοντας να παρέχει προηγμένα προγραμματιζόμενα λογικά προϊόντα με ισχυρή μακροπρόθεσμη υποστήριξη και καινοτομία.

Σύναψη

Το XC2C256-7TQ144C ξεχωρίζει για την κατανάλωση χαμηλής ενέργειας, την γρήγορη ντετερμινιστική απόδοση και την ευελιξία I/O πολλαπλών τάσης, καθιστώντας την αξιόπιστη επιλογή για σύγχρονα ψηφιακά σχέδια.Ο ισορροπημένος συνδυασμός 256 μακροκύνων, 118 ακίδων I/O και Advanced Interconnect Architecture υποστηρίζει ένα ευρύ φάσμα λειτουργιών λογικής ελέγχου, διασύνδεσης και κόλλας.Με την υποστήριξη του προγραμματισμού στο σύστημα, τις λειτουργίες εξοικονόμησης ενέργειας Datagate και τις ισχυρές διαμορφώσεις I/O, ενσωματώνεται ομαλά σε ενσωματωμένα συστήματα και περιβάλλοντα μικτής τάσης.

Φύλλο δεδομένων PDF

XC2C256-7TQ144C δελτίο δεδομένων:

Xc2c256 datasheet.pdf

CoolRunner-II CPLD Designer Guide.pdf
