Ο πλήρης οδηγός για το πρόγραμμα οδήγησης ψηφιακής οθόνης 74LS47

Ο αποκωδικοποιητής/οδηγός 74LS47 είναι ένα ευπροσάρμοστο και αποτελεσματικό στοιχείο που μετατρέπει την είσοδο BCD σε μορφή οθόνης 7 τμημάτων, καθιστώντας το ιδανικό για ψηφιακές αναγνώσεις.Αυτό το άρθρο καλύπτει τα χαρακτηριστικά του, τη διαμόρφωση PIN, τις εφαρμογές και τα βασικά στοιχεία για να σας βοηθήσουμε να καταλάβετε πώς λειτουργεί και πού μπορεί να χρησιμοποιηθεί.

Κατάλογος

Επισκόπηση του αποκωδικοποιητή/οδήγησης 74LS47

Ο 74LS47 Ο αποκωδικοποιητής/οδηγός έχει σχεδιαστεί για εφαρμογές όπου απαιτείται χαμηλή κατανάλωση ενέργειας και αποτελεσματικός χειρισμός σήματος.Αυτό το στοιχείο λειτουργεί με τη λήψη εισόδου δυαδικών κωδικοποιημένων δεκαδικών (BCD) και μετατρέποντάς το σε μορφή που μπορεί να ελέγξει μια οθόνη 7 τμημάτων, που χρησιμοποιείται συνήθως για ψηφιακές αναγνώσεις.Εσωτερικά, συνδυάζει διάφορα λογικά στοιχεία όπως το Nand Gates και και και η-ανατρέική πύλες για να πραγματοποιήσει αυτή την αποκωδικοποίηση.Αυτά τα στοιχεία συνεργάζονται για να εξασφαλίσουν ότι τα σωστά τμήματα στην οθόνη ενεργοποιούνται με βάση την είσοδο BCD, επιτρέποντας τους αριθμούς να εκπροσωπούνται με σαφήνεια στην οθόνη.Επιπλέον, η συσκευή παρέχει τόσο χαμηλά όσο και υψηλά ρεύματα νεροχύτη, επιτρέποντάς της να διαχειρίζεται αποτελεσματικά διαφορετικούς τύπους δεικτών.Αυτή η ευελιξία και η ευκολία χρήσης καθιστούν το 74LS47 μια πρακτική επιλογή σε ψηφιακά συστήματα προβολής όπου απαιτείται αποκωδικοποίηση BCD-to-segment.

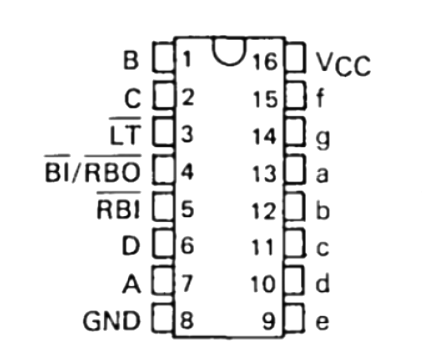

Διαμόρφωση ακροδέκτη του 74LS47

Λεπτομερές μοντέλο CAD για το 74LS47

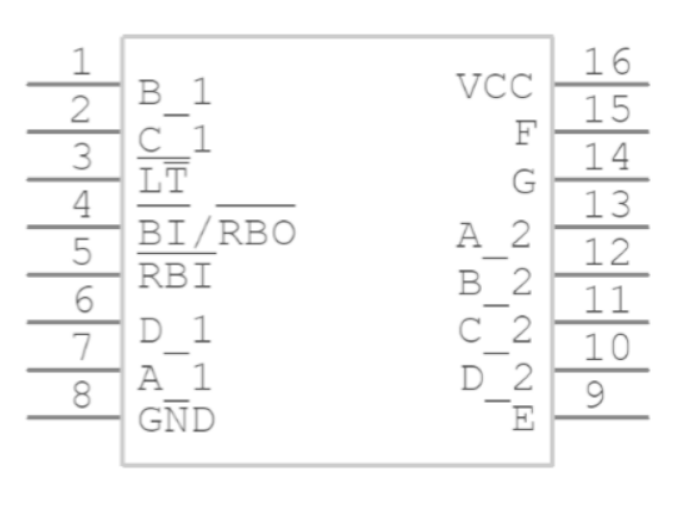

Σύμβολο

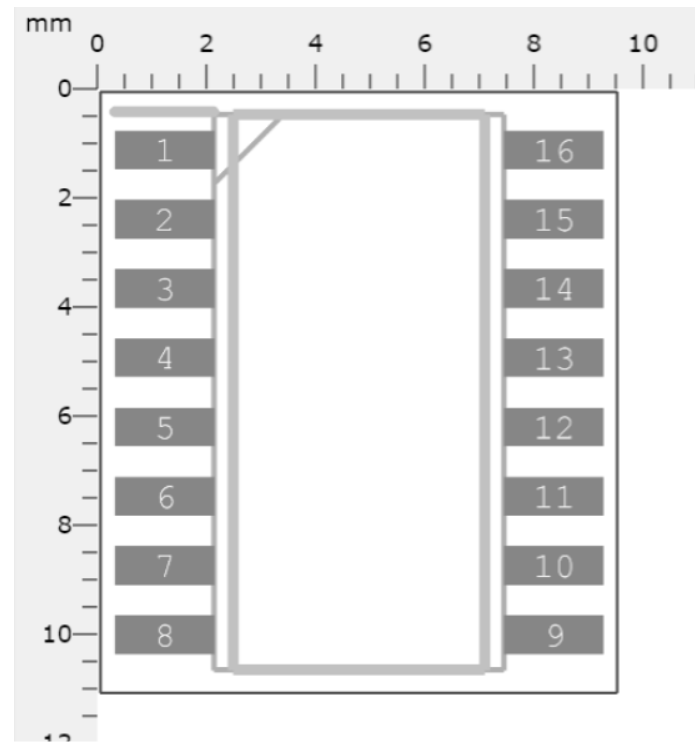

Ιχνος

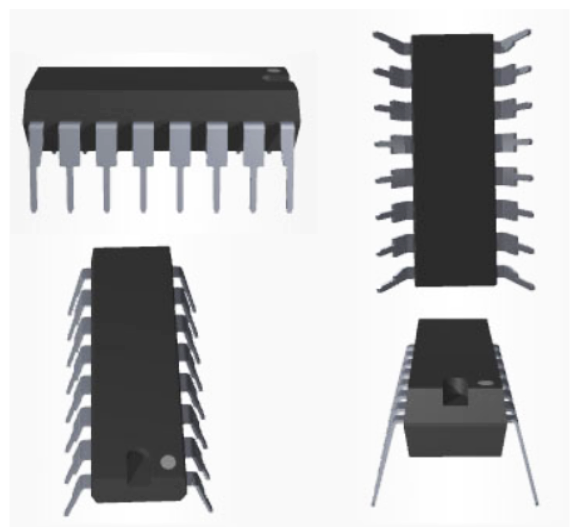

Τρισδιάστατο μοντέλο

Βασικά χαρακτηριστικά του 74LS47

Λειτουργία: αποκωδικοποιητής και απομακρυσμένο

Το 74LS47 ενεργεί τόσο ως αποκωδικοποιητής όσο και ως απομακρυσμένος.Αυτός ο διπλός ρόλος του επιτρέπει να αποκωδικοποιήσει την είσοδο των δυαδικών κωδικοποιημένων δεκαδικών (BCD) και τα άμεσα σήματα σε διαφορετικά κανάλια εξόδου, εξασφαλίζοντας ότι τα τμήματα εμφάνισης σας αντιπροσωπεύονται με ακρίβεια με βάση τις τιμές εισόδου.Ο αποκωδικοποιητής απλοποιεί τη μετατροπή αριθμητικών δεδομένων για αναγνώσιμες ψηφιακές οθόνες.

Οικογένεια τεχνολογίας: LS

Το 74LS47 ανήκει στην οικογένεια τεχνολογίας LS (χαμηλής ισχύος Schottky).Αυτός ο σχεδιασμός παρέχει αποτελεσματική απόδοση με μειωμένη κατανάλωση ενέργειας, καθιστώντας την αξιόπιστη για διάφορες ψηφιακές εφαρμογές, ειδικά όταν η απόδοση ισχύος αποτελεί προτεραιότητα.

Εύρος VCC: Ελάχιστο 4,75V έως μέγιστο 5,25V

Αυτή η συσκευή λειτουργεί σε μια σταθερή κυματοειδές VCC από 4.75V έως 5.25V, καθιστώντας την συμβατή με τα περισσότερα τυπικά τροφοδοτικά.Με αυτό το εύρος, μπορεί να διατηρήσει συνεπή απόδοση σε διαφορετικά επίπεδα ισχύος, δίνοντάς της ευελιξία σε πολλές ρυθμίσεις κυκλώματος.

Λειτουργία ενός καναλιού

Το 74LS47 έχει ένα κανάλι, επιτρέποντάς του να αποκωδικοποιήσει μία είσοδο BCD σε έξοδο 7 τμημάτων.Αυτός ο σχεδιασμός ενός καναλιού διατηρεί την λειτουργία απλή και είναι ιδανική για εφαρμογές που απαιτούν απλή, αποκλειστική αποκωδικοποίηση BCD-to-7.

Ονομαστική τάση: 5V

Λειτουργώντας σε ονομαστική τάση 5V, το 74LS47 ευθυγραμμίζεται με τυπικές τάσεις τροφοδοσίας που χρησιμοποιούνται σε πολλά ηλεκτρονικά συστήματα.Αυτή η συμβατότητα διευκολύνει την ενσωμάτωση με άλλα εξαρτήματα σε ένα κύκλωμα, προσφέροντας ομαλή λειτουργία χωρίς ειδικές απαιτήσεις ισχύος.

Μέγιστη συχνότητα: 35 MHz

Το 74LS47 μπορεί να χειριστεί συχνότητες μέχρι 35 MHz, επιτρέποντάς του να λειτουργεί σε εφαρμογές όπου απαιτείται γρήγορη επεξεργασία δεδομένων.Αυτή η υποστήριξη υψηλής συχνότητας σημαίνει ότι μπορεί να εκτελέσει γρήγορα και να διατηρήσει σαφείς, ακριβείς οθόνες σε δυναμικά συστήματα.

Καθυστέρηση διάδοσης (TPD) σε κανονική τάση: Μέγιστη 100 ns

Η καθυστέρηση διάδοσης του 74LS47 είναι 100 νανοδευτερόλεπτα σε κανονική τάση, η οποία είναι ο χρόνος που χρειάζεται για ένα σήμα εισόδου για να παράγει μια αλλαγή εξόδου.Αυτή η σύντομη καθυστέρηση εξασφαλίζει ότι η συσκευή παρέχει έγκαιρες και ακριβείς ενημερώσεις στα τμήματα της οθόνης σας.

Διαμόρφωση: 4: 7

Η διαμόρφωση 4: 7 επιτρέπει στο 74LS47 να μετατρέψει τα δεδομένα εισόδου BCD 4-bit σε μια έξοδο οθόνης 7 τμημάτων.Αυτή η ρύθμιση το καθιστά κατάλληλο για εφαρμογές που χρειάζονται εύκολες μετασχηματισμούς BCD-to-Display, υποστηρίζοντας αριθμούς από 0 έως 9.

Τύπος εξόδου: ανοιχτός συλλέκτης

Ο τύπος εξόδου ανοιχτής συλλογής του 74LS47 σημαίνει ότι μπορεί να βυθιστεί το ρεύμα αλλά όχι να το πηγαίνει.Αυτή η ρύθμιση είναι χρήσιμη σε περιπτώσεις όπου θέλετε πολλαπλές εξόδους να συνδεθούν μεταξύ τους ή όταν ελέγχετε τα φορτία υψηλού ρεύματος.Παρέχει ευέλικτες επιλογές για τη διαχείριση διαφόρων απαιτήσεων εξόδου.

Μέγιστο ρεύμα εξόδου χαμηλού επιπέδου (IOL): 3,2 MA

Με ένα μέγιστο ρεύμα εξόδου χαμηλού επιπέδου 3,2 MA, το 74LS47 μπορεί να οδηγήσει αξιόπιστα τμήματα εμφάνισης χωρίς υπερβολική αποστράγγιση ισχύος.Αυτή η τρέχουσα ισορροπία αξιολόγησης μεταξύ επαρκούς ισχύος εξόδου και ενεργειακής απόδοσης, ιδανικών για επιδείξεις και δείκτες.

Μέγιστο ρεύμα εξόδου υψηλού επιπέδου (IOH): -0.05 MA

Το ρεύμα εξόδου υψηλού επιπέδου, που καλύπτεται σε -0,05 MA, εξασφαλίζει σταθερή λειτουργία και ελαχιστοποιεί τη χρήση ισχύος όταν η συσκευή δεν οδηγεί ενεργά τα τμήματα.Αυτή η λειτουργία βοηθά στη διατήρηση της ισχύος, ειδικά σε ρυθμίσεις χαμηλής ισχύος όπου απαιτείται απόδοση.

Βαθμολογία: Κατάλογος

Το 74LS47 κατηγοριοποιείται από την τυπική βαθμολογία καταλόγου, υποδηλώνοντας το ως τμήμα γενικής χρήσης που είναι άμεσα διαθέσιμο και χρησιμοποιείται ευρέως σε εφαρμογές εμφάνισης BCD-to-7.Αυτή η βαθμολογία αντικατοπτρίζει την αποδεδειγμένη αξιοπιστία και την ευρεία εφαρμογή της.

Συνθήκες λειτουργίας για 74LS47

Παράμετρος	SN54LS47	SN74LS47	Μονάδα
Τάση τροφοδοσίας, VCC	Min: 4.5/max: 5-5.5	NOM: 4.75-5/max: 5.25	V
Τάση εξόδου εκτός κατάστασης, VQ (OFF)	ένα G: 15	ένα G: 15	V
On-state ρεύμα εξόδου, IO (ON)	ένα μέσω G: 12	ένα μέσω G: 24	α
Ρεύμα εξόδου υψηλού επιπέδου, IQH	B1/RBO: -50	B1/RBO: -50	α
Ρεύμα εξόδου χαμηλού επιπέδου, IQ	51/RBO: 1-6	51/RBO: 3.2	α
Λειτουργία θερμοκρασίας ελεύθερου αέρα, TA	Min: -55/max: 125	Min: 0/max: 70	MIN: 0

Ισοδύναμα εξαρτήματα στο 74LS47

Αριθμός μέρους	Περιγραφή	Κατασκευαστής
AM27S23AJCB μνήμη	OTP ROM, 256x8, 30NS, Bipolar, PQCC20, πλαστικό, LCC-20	Amd
AM27S23JCB μνήμη	OTP ROM, 256x8, 45NS, διπολική, PQCC20, πλαστικό, LCC-20	Amd
Μνήμη N82LS135A	OTP ROM, 256x8, 100NS, TTL, PQCC20	Philips ημιαγωγούς
Μνήμη N82S135A	OTP ROM, 256x8, 45ns, διπολική, PQCC20	Εταιρία Yageo
63S281NL μνήμη	OTP ROM, 256x8, 45NS, CMOS, PQCC20	Μονολιθικές αναμνήσεις
63S281ANL Μνήμη	OTP ROM, 256x8, 28NS, Bipolar, PQCC28, πλαστικό, LCC-28	Rochester Electronics LLC
63S280NLXXXX Μνήμη	OTP ROM, 256x8, 45NS, CMOS, PQCC20	Μονολιθικές αναμνήσεις
63S281NLXXXX Μνήμη	OTP ROM, 256x8, 45NS, CMOS, PQCC20	Μονολιθικές αναμνήσεις
Μνήμη DM74LS47V1	256x8 Otprom, 60NS, PQCC20, πλαστικό, LCC-20	Τέξας όργανα
53S281ANL Μνήμη	OTP ROM, 256x8, 40NS, Bipolar, PQCC28, πλαστικό, LCC-28	Amd

Τεχνικές προδιαγραφές του 74LS47

Τεχνικές προδιαγραφές, χαρακτηριστικά, παραμέτρους και συγκρίσιμα εξαρτήματα για την Rochester Electronics, LLC SN74LS47N.

Τύπος	Παράμετρος
Τύπος τοποθέτησης	Με τρύπα
Πακέτο / θήκη	16-DIP (0,300, 7,62mm)
Επιφανειακή βάση	ΟΧΙ
Θερμοκρασία λειτουργίας	0 ° C ~ 70 ° C
Συσκευασία	Σωλήνας
Κωδικός JESD-609	Ε4
Κωδικός PBFREE	Ναί
Κατάσταση μέρους	Απηρχαιωμένος
Επίπεδο ευαισθησίας υγρασίας (MSL)	3 (168 ώρες)
Αριθμός τερματισμών	16
Κώδικας ECCN	Ear99
Τερματικό τελείωμα	Χρυσό νικέλιο παλλαδίου
Κώδικας HTS	8542.39.00.01
Τάση - προμήθεια	4.75V ~ 5.25V
Θέση τερματικού	ΔΙΠΛΟΣ
Θερμοκρασία αναδιαμόρφωσης αιχμής (° C)	Δεν καθορίζεται
Αριθμός λειτουργιών	1
Τάση τροφοδοσίας	5V
Τερματικός σταθμός	2,54 χιλιοστά
Time@Peak Reflow θερμοκρασία-max (ες)	Δεν καθορίζεται
Αρίθμηση καρφίτσες	16
Κωδικός JESD-30	R-PDIP-T16
Κατάσταση προσόντων	Αδιευκρίνιστος
Τάση προμήθειας-max (VSUP)	5.25V
Τάση τροφοδοσίας (VSUP)	4.75V
Διαμόρφωση	7 τμήμα
Διασυνδέομαι	BCD
Τρέχουσα - προμήθεια	7ma
Οικογένεια	LS
Πολικότητα εξόδου	Ανεστραμμένος
Λογικός τύπος IC	Επτά αποκωδικοποιητής/οδηγός τμήματος
Τύπος εμφάνισης	Οδοντοστοιχία
Καθυστέρηση διάδοσης (TPD)	100 ns
Προετοιμασία εισόδου	Πρότυπο
Μήκος	19.175 χιλιοστά
Ύψος (μέγιστο)	4.44 χιλιοστά
Πλάτος	7,62 χιλιοστά
Κατάσταση ROHS	Μη συμμορφούμενα

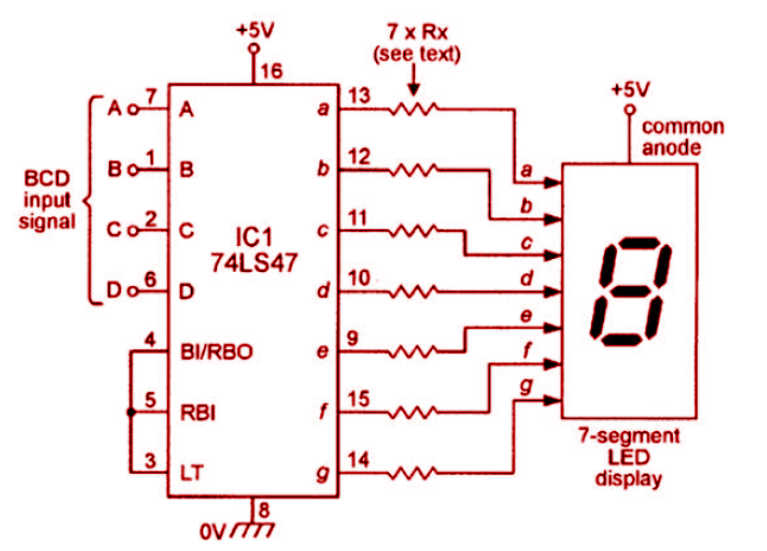

Παράδειγμα κυκλώματος εφαρμογής για 74LS47

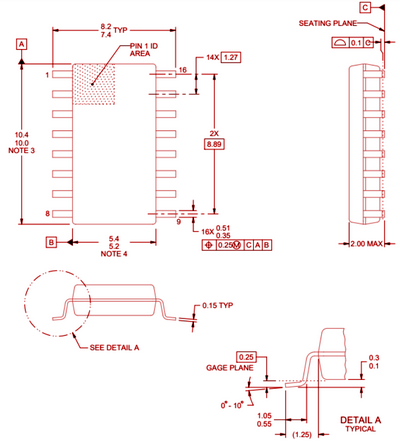

Λεπτομέρειες πακέτου του 74LS47

Πληροφορίες κατασκευαστή για 74LS47

Το Texas Instruments (TI) είναι μια γνωστή εταιρεία τεχνολογίας με έδρα το Ντάλας του Τέξας.Η TI ειδικεύεται στο σχεδιασμό και την κατασκευή ημιαγωγών και ολοκληρωμένων κυκλωμάτων για ένα ευρύ φάσμα ηλεκτρονικών εφαρμογών.Τα προϊόντα τους χρησιμοποιούνται ευρέως από μηχανικούς και σχεδιαστές ηλεκτρονικών ειδών παγκοσμίως, με σημαντική έμφαση στις αναλογικές μάρκες και τους ενσωματωμένους επεξεργαστές.Αυτά τα εξαρτήματα αποτελούν ένα μεγάλο μέρος της επιχείρησής τους και είναι γνωστά για να είναι αξιόπιστα και αποτελεσματικά.Η TI έχει επεκτείνει την εμβέλειά της στην τεχνολογία με συσκευές επεξεργασίας ψηφιακού φωτός και εκπαίδευσης όπως οι αριθμομηχανές και οι μικροελεγκτές.Κρατώντας πάνω από 45.000 διπλώματα ευρεσιτεχνίας παγκοσμίως από το 2016, η TI καταδεικνύει ισχυρή δέσμευση για την καινοτομία και την ποιότητα στην τεχνολογία ημιαγωγών.Το 74LS47, όπως και πολλά προϊόντα TI, αντικατοπτρίζει αυτή τη δέσμευση, που χρησιμεύει ως αξιόπιστο στοιχείο στην ψηφιακή οθόνη και τις εφαρμογές λογικής.

Συχνές ερωτήσεις [FAQ]

1. Ποιος είναι ο αποκωδικοποιητής/οδηγός 74LS47;

Το 74LS47 είναι ένας αποκωδικοποιητής Schottky χαμηλής ισχύος και ο οδηγός που έχει σχεδιαστεί για να μετατρέψει την είσοδο δυαδικών κωδικοποιημένων δεκαδικών (BCD) σε μορφή συμβατή με οθόνες 7 τμημάτων.Στο εσωτερικό του, χρησιμοποιεί τις πύλες NAND, τα buffer εισόδου και ένα σύνολο επτά πύλης και αναστροφής για να εκτελέσει αποτελεσματικά αυτή τη μετατροπή.Αυτή η διαμόρφωση επιτρέπει στη συσκευή να ελέγχει τους δείκτες εμφάνισης τόσο με χαμηλό όσο και υψηλό ρεύμα νεροχύτη, βοηθώντας την εμφάνιση αριθμών με ακρίβεια.Η εσωτερική σύζευξη των πύλων NAND και των οδηγών εξασφαλίζει ότι τόσο τα δεδομένα BCD όσο και τα συμπληρωματικά δεδομένα του κατευθύνονται σωστά στα τμήματα της οθόνης.

2. Ποιο είναι το συνιστώμενο εύρος θερμοκρασίας λειτουργίας για το 74LS47;

Το 74LS47 έχει σχεδιαστεί για να λειτουργεί σε εύρος θερμοκρασίας από 0 ° C έως 70 ° C.Αυτό το εύρος υποστηρίζει αξιόπιστες επιδόσεις σε τυπικά περιβάλλοντα, καθιστώντας την κατάλληλη για μια ποικιλία τυποποιημένων εφαρμογών όπου υπάρχει μέτρια έλεγχος θερμοκρασίας.

3. Τι είδους πακέτο χρησιμοποιεί το 74LS47;

Το 74LS47 έρχεται σε 16-DIP (διπλό πακέτο in-line) με τυπικό πλάτος 0,300 ίντσες (7,62 mm).Αυτός ο σχεδιασμός πακέτου επιτρέπει την εύκολη χειρισμό και εγκατάσταση σε πίνακες κυκλωμάτων, που χρησιμοποιούνται συνήθως για απλή ενσωμάτωση σε διάφορες ηλεκτρονικές ρυθμίσεις.

4. Πόσες καρφίτσες έχουν το 74LS47;

Το 74LS47 έχει συνολικά 16 ακίδες, οι οποίες περιλαμβάνουν τις συνδέσεις που απαιτούνται για την είσοδο, την έξοδο και την τροφοδοσία.Αυτές οι ακίδες είναι διατεταγμένες για να παρέχουν αποτελεσματική πρόσβαση σε κάθε λειτουργία, απλοποιώντας τις συνδέσεις με το υπόλοιπο του κυκλώματος.
