Silicon Photonics Explained: Πώς λειτουργεί, Στοιχεία, Ενοποίηση και Εφαρμογές

Η φωτονική πυριτίου σάς επιτρέπει να χρησιμοποιείτε φως αντί για ηλεκτρισμό για να μετακινείτε δεδομένα μέσα και μεταξύ των τσιπ.Σε αυτό το άρθρο, θα μάθετε τι είναι, πώς λειτουργεί και τα βασικά στοιχεία που το κάνουν να λειτουργεί.Θα εξερευνήσετε επίσης διαφορετικές μεθόδους ενσωμάτωσης, εξελίξεις συσκευασίας και πού χρησιμοποιείται αυτή η τεχνολογία.Στο τέλος, θα καταλάβετε πώς συμβάλλει στη βελτίωση της ταχύτητας και της αποτελεσματικότητας στα σύγχρονα συστήματα.

Κατάλογος

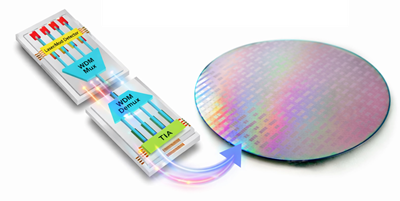

Εικόνα 1. Επισκόπηση πυριτίου φωτονικής

Τι είναι το Silicon Photonics;

Η φωτονική πυριτίου είναι μια τεχνολογία που χρησιμοποιεί φως (φωτόνια) αντί για ηλεκτρισμό (ηλεκτρόνια) για τη μετάδοση δεδομένων σε τσιπ με βάση το πυρίτιο.Επιτρέπει την επικοινωνία δεδομένων υψηλής ταχύτητας καθοδηγώντας τα φωτεινά σήματα μέσω μικροσκοπικών δομών που κατασκευάζονται με τυπικές διαδικασίες ημιαγωγών.Σε αντίθεση με τα παραδοσιακά ηλεκτρονικά συστήματα που βασίζονται στο ηλεκτρικό ρεύμα, η φωτονική πυριτίου χρησιμοποιεί οπτικά σήματα, τα οποία μπορούν να μεταφέρουν περισσότερα δεδομένα με λιγότερες απώλειες σήματος σε απόσταση.Αυτή η προσέγγιση επιτρέπει ταχύτερη και πιο αποτελεσματική μεταφορά δεδομένων εντός και μεταξύ συσκευών.Η βασική ιδέα βασίζεται στην αντικατάσταση της κίνησης των ηλεκτρονίων με τη διάδοση των φωτονίων, μειώνοντας τους περιορισμούς που σχετίζονται με την αντίσταση.Ως αποτέλεσμα, η φωτονική πυριτίου αναγνωρίζεται ευρέως ως βασική τεχνολογία για συστήματα επικοινωνίας υψηλής ταχύτητας επόμενης γενιάς.

Συστατικά του πυριτίου φωτονική

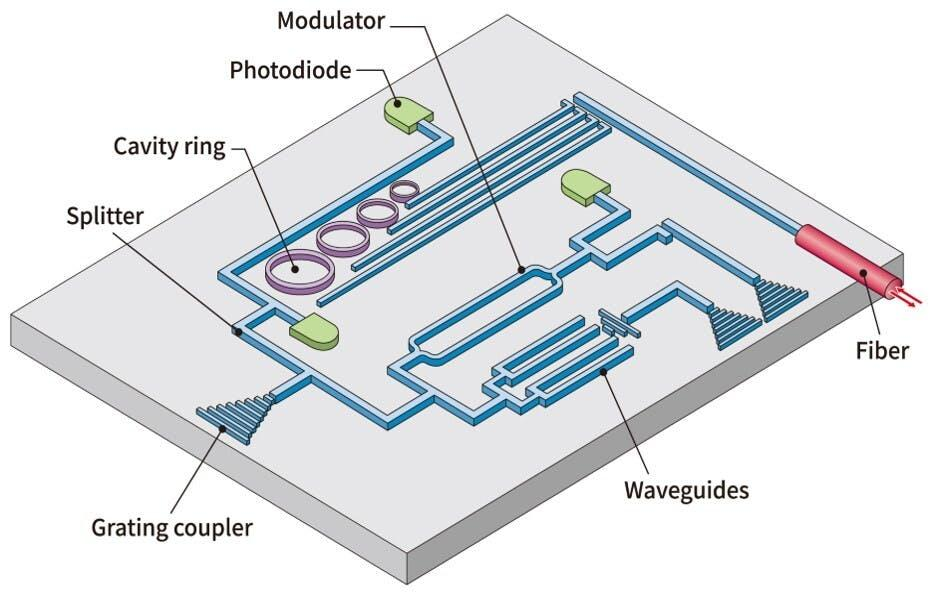

Εικόνα 2. Φωτονικά εξαρτήματα πυριτίου

• Κυματοδηγοί

Οι κυματοδηγοί είναι δομές που καθοδηγούν φωτεινά σήματα σε όλο το τσιπ πυριτίου.Περιορίζουν και κατευθύνουν φωτόνια κατά μήκος προκαθορισμένων μονοπατιών με ελάχιστη απώλεια.Αυτές οι δομές κατασκευάζονται συνήθως από πυρίτιο λόγω του υψηλού δείκτη διάθλασης.Αποτελούν τη βάση για τη δρομολόγηση των οπτικών σημάτων μέσα στο σύστημα.

• Διαμορφωτής

Ένας διαμορφωτής κωδικοποιεί τα ηλεκτρικά δεδομένα σε ένα οπτικό σήμα αλλάζοντας τις ιδιότητες του φωτός.Μπορεί να αλλάξει την ένταση, τη φάση ή τη συχνότητα του φωτός για να αναπαραστήσει δεδομένα.Αυτή η διαδικασία επιτρέπει τη μετάδοση ψηφιακών πληροφοριών με χρήση φωτός.Παίζει ρόλο στη μετατροπή των ηλεκτρικών σημάτων σε οπτική μορφή.

• Φωτοανιχνευτής (Photodiode)

Ένας φωτοανιχνευτής μετατρέπει τα εισερχόμενα φωτεινά σήματα ξανά σε ηλεκτρικά σήματα.Ανιχνεύει την οπτική ισχύ και παράγει αντίστοιχο ηλεκτρικό ρεύμα.Αυτό επιτρέπει στο σύστημα να ερμηνεύει τα μεταδιδόμενα δεδομένα στο άκρο λήψης.Είναι σημαντικό για την ολοκλήρωση της διαδικασίας οπτικής επικοινωνίας.

• Πηγή λέιζερ

Το λέιζερ παράγει ένα συνεκτικό φωτεινό σήμα που χρησιμοποιείται ως φορέας για τη μετάδοση δεδομένων.Παρέχει μια σταθερή και υψηλής έντασης οπτική πηγή.Αυτό το φως εγχέεται στο φωτονικό κύκλωμα πυριτίου.Λειτουργεί ως το σημείο εκκίνησης της ροής του οπτικού σήματος.

• Συζεύκτης πλέγματος / Σύζευξη ινών

Οι ζεύκτες συνδέουν οπτικές ίνες στο τσιπ πυριτίου.Επιτρέπουν την αποτελεσματική μεταφορά φωτός μεταξύ εξωτερικών ινών και κυματοδηγών στο τσιπ.Αυτές οι δομές έχουν σχεδιαστεί για να ταιριάζουν με οπτικούς τρόπους λειτουργίας για ελάχιστη απώλεια.Χρησιμεύουν ως η διεπαφή μεταξύ της επικοινωνίας σε επίπεδο τσιπ και σε επίπεδο συστήματος.

• Splitter

Ένας διαχωριστής διαιρεί ένα μόνο οπτικό σήμα σε πολλαπλές διαδρομές.Επιτρέπει τη διανομή ενός σήματος εισόδου σε διαφορετικά κανάλια.Αυτό είναι χρήσιμο για παράλληλη μετάδοση δεδομένων ή δρομολόγηση σήματος.Βοηθά στην αύξηση της ευελιξίας του συστήματος.

• Αντηχείο δαχτυλιδιού κοιλότητας

Ένας δακτύλιος κοιλότητας είναι μια κυκλική δομή κυματοδηγού που χρησιμοποιείται για το φιλτράρισμα ή την επιλογή συγκεκριμένων μηκών κύματος.Υποστηρίζει συντονισμό σε ορισμένες συχνότητες φωτός.Αυτό επιτρέπει τον ακριβή έλεγχο των οπτικών σημάτων.Χρησιμοποιείται συχνά στο φιλτράρισμα και διαμόρφωση μήκους κύματος.

Πώς λειτουργεί ένα φωτονικό πυριτίου;

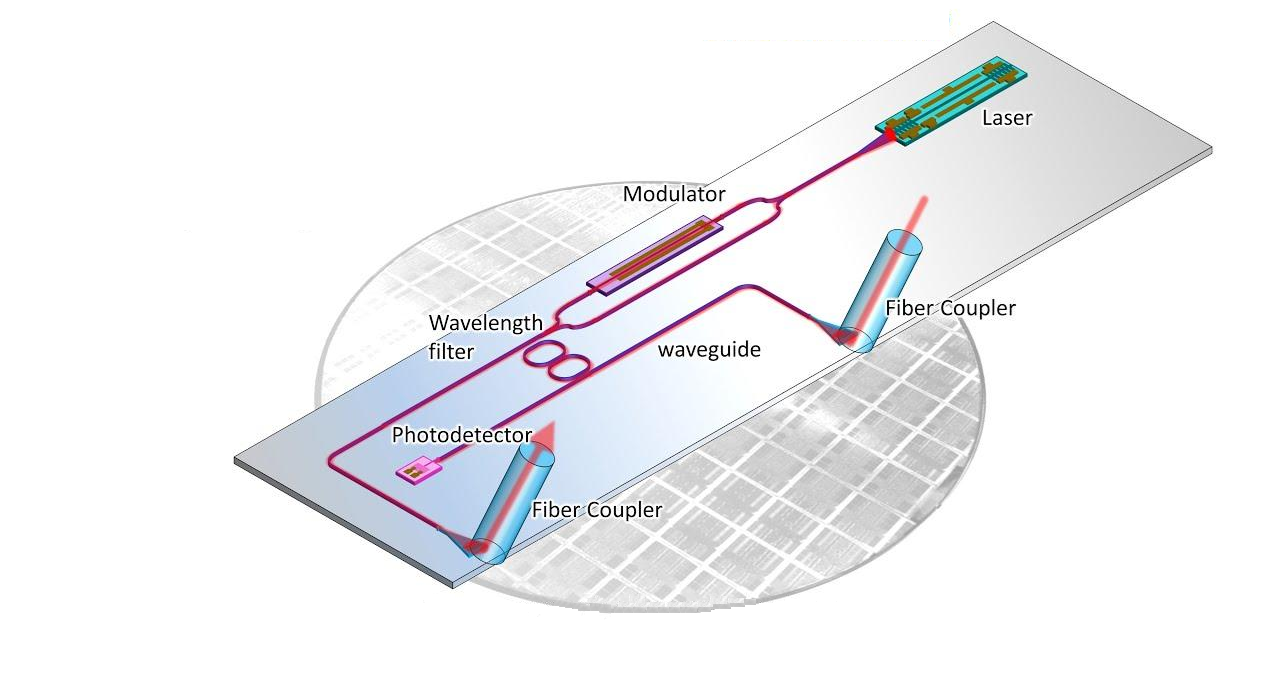

Εικόνα 3. Αρχή φωτονικής εργασίας πυριτίου

Η φωτονική του πυριτίου λειτουργεί δημιουργώντας πρώτα ένα φωτεινό σήμα που λειτουργεί ως φορέας δεδομένων.Αυτό το φως στη συνέχεια τροποποιείται για να αντιπροσωπεύει πληροφορίες κωδικοποιώντας ηλεκτρικά σήματα σε οπτική μορφή.Μόλις κωδικοποιηθεί, το οπτικό σήμα κατευθύνεται μέσω μικροσκοπικών οδών κατά μήκος του τσιπ.Αυτά τα μονοπάτια επιτρέπουν στο σήμα να ταξιδεύει αποτελεσματικά χωρίς την αντίσταση που συναντάται συνήθως στα ηλεκτρικά συστήματα.Η διαδικασία μετάδοσης διασφαλίζει ότι μεγάλες ποσότητες δεδομένων μπορούν να μετακινηθούν γρήγορα σε μικρές ή μεγάλες αποστάσεις.

Αφού ταξιδέψει μέσα από το τσιπ, το οπτικό σήμα φτάνει στο άκρο λήψης όπου μετατρέπεται ξανά σε ηλεκτρικό σήμα.Αυτή η μετατροπή επιτρέπει στα ηλεκτρονικά συστήματα να επεξεργάζονται τα μεταδιδόμενα δεδομένα.Η όλη διαδικασία περιλαμβάνει μια συνεχή ροή από τη δημιουργία φωτός έως την ανίχνευση σήματος.Κάθε στάδιο εξασφαλίζει ελάχιστη απώλεια σήματος και υψηλή ακεραιότητα δεδομένων.Αυτή η ροή βήμα προς βήμα επιτρέπει υψηλής ταχύτητας και αξιόπιστη επικοινωνία στα σύγχρονα υπολογιστικά συστήματα.

Τύποι αρχιτεκτονικών φωτονικής ολοκλήρωσης πυριτίου

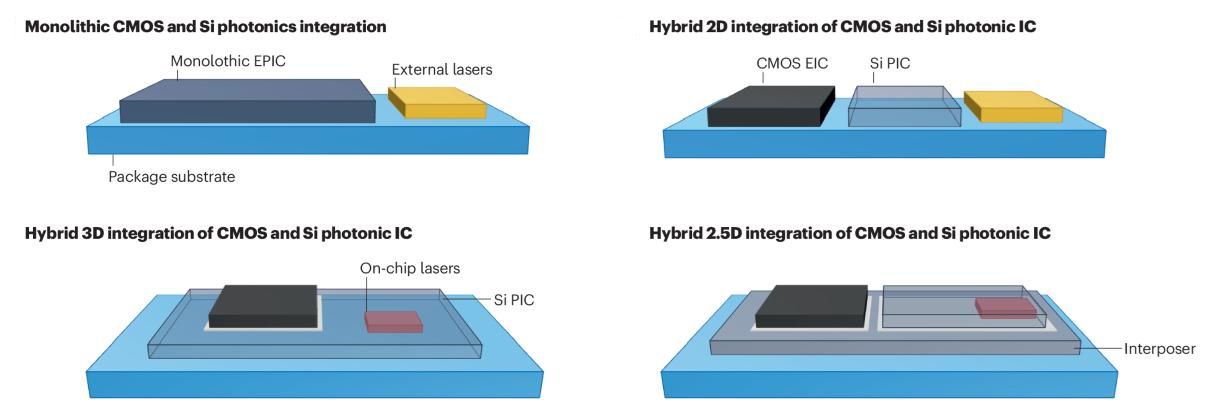

Εικόνα 4. Αρχιτεκτονικές ολοκλήρωσης

Μονολιθική Ολοκλήρωση

Η μονολιθική ολοκλήρωση είναι μια σχεδιαστική προσέγγιση όπου τα φωτονικά και ηλεκτρονικά εξαρτήματα κατασκευάζονται στο ίδιο υπόστρωμα πυριτίου.Αυτή η μέθοδος επιτρέπει τόσο τις οπτικές όσο και τις ηλεκτρικές λειτουργίες να συνυπάρχουν σε ένα μόνο τσιπ.Η διαδικασία ολοκλήρωσης χρησιμοποιεί τυπικές τεχνικές κατασκευής συμβατές με CMOS για τη δημιουργία ενός ενοποιημένου συστήματος.Έχει ως αποτέλεσμα συμπαγή σχέδια με στενά ενσωματωμένες διαδρομές σήματος.Η διάταξη δείχνει συχνά οπτικές και ηλεκτρονικές περιοχές που μοιράζονται το ίδιο επίπεδο βάσης.Αυτή η προσέγγιση απλοποιεί τις διασυνδέσεις μέσα στο ίδιο το τσιπ.Χρησιμοποιείται συνήθως για υψηλά ολοκληρωμένα φωτονικά ολοκληρωμένα κυκλώματα.

Hybrid 2D Integration

Η υβριδική 2D ολοκλήρωση αναφέρεται στην τοποθέτηση φωτονικών και ηλεκτρονικών τσιπ δίπλα-δίπλα στο ίδιο επίπεδο.Κάθε τσιπ κατασκευάζεται ξεχωριστά και στη συνέχεια συναρμολογείται μαζί σε ένα κοινό υπόστρωμα.Οι ηλεκτρικές συνδέσεις συνδέουν τα εξαρτήματα σε μικρές αποστάσεις.Η διάταξη δείχνει τυπικά χωριστές μήτρες τοποθετημένες η μία δίπλα στην άλλη σε επίπεδη διάταξη.Αυτή η δομή επιτρέπει ευελιξία στο συνδυασμό διαφορετικών τεχνολογιών.Υποστηρίζει επίσης ανεξάρτητη βελτιστοποίηση κάθε τσιπ πριν από την ενσωμάτωση.Ο σχεδιασμός χρησιμοποιείται ευρέως σε αρθρωτά φωτονικά συστήματα.

Υβριδική 3D ενσωμάτωση

Η υβριδική τρισδιάστατη ενοποίηση περιλαμβάνει τη στοίβαξη φωτονικών και ηλεκτρονικών εξαρτημάτων κατακόρυφα σε πολλαπλά στρώματα.Αυτή η προσέγγιση αυξάνει την πυκνότητα ολοκλήρωσης χρησιμοποιώντας την κατακόρυφη διάσταση.Τα σήματα μπορούν να ταξιδεύουν μεταξύ των στρωμάτων μέσω κάθετων διασυνδέσεων.Η δομή συχνά εμφανίζει τσιπ με στρώματα τοποθετημένα το ένα πάνω στο άλλο.Αυτό επιτρέπει μικρότερες διαδρομές σήματος και συμπαγή σχεδιασμό συστήματος.Υποστηρίζει προηγμένες τεχνικές συσκευασίας για συστήματα υψηλής απόδοσης.Η στοιβαγμένη διαμόρφωση είναι ιδανική για αποδοτική ενσωμάτωση χώρου.

Hybrid 2.5D Integration

Η ολοκλήρωση Hybrid 2.5D χρησιμοποιεί έναν παρεμβολέα για τη σύνδεση χωριστών φωτονικών και ηλεκτρονικών καλουπιών.Το interposer λειτουργεί ως ένα ενδιάμεσο στρώμα που παρέχει διασυνδέσεις υψηλής πυκνότητας.Τα εξαρτήματα τοποθετούνται στην κορυφή αυτής της πλατφόρμας αντί να συνδέονται απευθείας.Η διάταξη δείχνει συνήθως πολλαπλές μήτρες τοποθετημένες σε μια κοινή δομή βάσης.Αυτή η προσέγγιση επιτρέπει την αποτελεσματική δρομολόγηση σήματος σε όλο το σύστημα.Υποστηρίζει σύνθετη ενοποίηση χωρίς πλήρη κατακόρυφη στοίβαξη.Χρησιμοποιείται συνήθως σε προηγμένες λύσεις συσκευασίας.

Εξέλιξη Τεχνολογιών Συσκευασίας Φωτονικής Πυριτίου

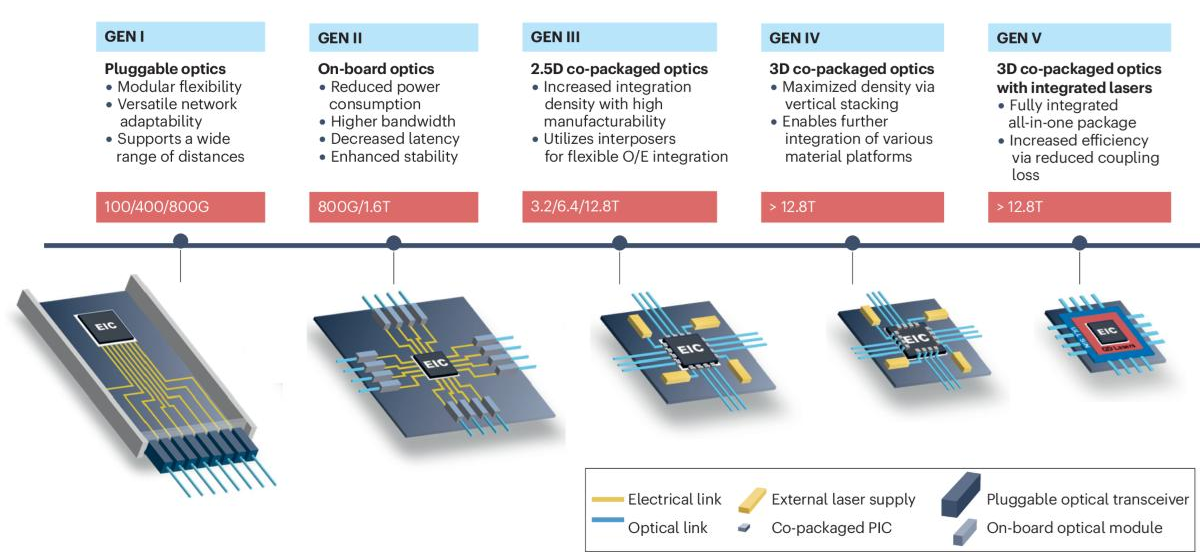

Εικόνα 5. Εξέλιξη συσκευασίας

• GEN I – Pluggable Optics

Αυτή η γενιά χρησιμοποιεί εξωτερικές οπτικές μονάδες που συνδέονται με συστήματα μέσω τυπικών διεπαφών.Παρέχει ευελιξία στην ανάπτυξη και εύκολη αντικατάσταση.Τα συστήματα μπορούν να προσαρμοστούν σε διαφορετικές απαιτήσεις δικτύου.Ωστόσο, οι ηλεκτρικές συνδέσεις παραμένουν σχετικά μεγάλες.Αυτό περιορίζει την απόδοση και αυξάνει την κατανάλωση ενέργειας.

• GEN II – On-Board Optics

Τα οπτικά εξαρτήματα μετακινούνται πιο κοντά στη μονάδα επεξεργασίας στην πλακέτα.Αυτό μειώνει το μήκος ηλεκτρικού ίχνους και βελτιώνει την ακεραιότητα του σήματος.Επιτρέπει την επικοινωνία υψηλότερου εύρους ζώνης και χαμηλότερης καθυστέρησης.Η κατανάλωση ρεύματος είναι μειωμένη σε σύγκριση με τις λύσεις που μπορούν να συνδεθούν.Η απόδοση του συστήματος γίνεται πιο σταθερή και αποτελεσματική.

• GEN III – 2.5D Co-Packaged Optics

Αυτό το στάδιο εισάγει πιο στενή ολοκλήρωση χρησιμοποιώντας σχέδια που βασίζονται σε παρεμβολείς.Τα οπτικά και ηλεκτρονικά εξαρτήματα συσκευάζονται μαζί σε μια συμπαγή δομή.Επιτρέπει μεγαλύτερη πυκνότητα δεδομένων και βελτιωμένη δρομολόγηση σήματος.Το εύρος ζώνης συνεχίζει να κλιμακώνεται σημαντικά.Αυτή η γενιά υποστηρίζει προηγμένες απαιτήσεις κέντρων δεδομένων.

• GEN IV – 3D Co-Packaged Optics

Εισάγεται η κάθετη στοίβαξη για να μεγιστοποιηθεί η πυκνότητα ολοκλήρωσης.Πολλαπλές στρώσεις εξαρτημάτων συνδυάζονται σε ένα μόνο πακέτο.Αυτό επιτρέπει μικρότερες διαδρομές επικοινωνίας και υψηλότερη απόδοση.Υποστηρίζει την ενοποίηση διαφορετικών πλατφορμών υλικού.Η απόδοση βελτιώνεται σημαντικά για συστήματα υψηλής ταχύτητας.

• GEN V – Πλήρως ολοκληρωμένη φωτονική

Αυτή η γενιά επιτυγχάνει την πλήρη ενσωμάτωση οπτικών και ηλεκτρονικών εξαρτημάτων.Λέιζερ και φωτονικά στοιχεία είναι ενσωματωμένα στη συσκευασία.Μειώνει τις απώλειες σύζευξης και βελτιώνει την απόδοση.Το σύστημα γίνεται εξαιρετικά συμπαγές και βελτιστοποιημένο.Αντιπροσωπεύει τη μελλοντική κατεύθυνση της συσκευασίας φωτονικής πυριτίου.

Πλεονεκτήματα του Silicon Photonics

• Υψηλή ταχύτητα μετάδοσης δεδομένων για σύγχρονα υπολογιστικά συστήματα

• Υποστηρίζει εξαιρετικά υψηλό εύρος ζώνης για μεγάλο φόρτο εργασίας δεδομένων

• Χαμηλότερη κατανάλωση ρεύματος σε σύγκριση με τις ηλεκτρικές διασυνδέσεις

• Μειωμένη απώλεια σήματος σε μεγάλες αποστάσεις

• Συμπαγής και κλιμακούμενη ενσωμάτωση chip

• Συμβατό με τις υπάρχουσες διαδικασίες κατασκευής CMOS

• Επιτρέπει την ταχύτερη επικοινωνία σε κέντρα δεδομένων και συστήματα τεχνητής νοημοσύνης

Προκλήσεις της φωτονικής πυριτίου

• Δύσκολη ενσωμάτωση αποδοτικών πηγών λέιζερ on-chip

• Υψηλό κόστος κατασκευής και συσκευασίας

• Θέματα θερμικής διαχείρισης λόγω ευαισθησίας στη θερμότητα

• Για την οπτική σύζευξη απαιτείται σύνθετη ευθυγράμμιση

• Πολυπλοκότητα σχεδιασμού σε ολοκλήρωση μεγάλης κλίμακας

• Περιορισμένη συμβατότητα υλικού για ορισμένα εξαρτήματα

Εφαρμογές της φωτονικής πυριτίου

1. Κέντρα δεδομένων

Η φωτονική πυριτίου επιτρέπει τη μεταφορά δεδομένων υψηλής ταχύτητας μεταξύ διακομιστών και συστημάτων αποθήκευσης.Υποστηρίζει μεγάλης κλίμακας υποδομή υπολογιστικού νέφους.Οι οπτικές διασυνδέσεις μειώνουν την καθυστέρηση και την κατανάλωση ενέργειας.Αυτό βελτιώνει τη συνολική απόδοση του συστήματος.

2. Συστήματα Τεχνητής Νοημοσύνης (AI).

Οι φόρτοι εργασίας AI απαιτούν γρήγορη μετακίνηση δεδομένων μεταξύ των επεξεργαστών.Η φωτονική πυριτίου παρέχει υψηλό εύρος ζώνης για παράλληλη επεξεργασία.Υποστηρίζει χειρισμό δεδομένων σε μοντέλα μηχανικής εκμάθησης.Αυτό ενισχύει την υπολογιστική απόδοση.

3. Τηλεπικοινωνίες

Χρησιμοποιείται σε δίκτυα επικοινωνίας οπτικών ινών για μετάδοση δεδομένων σε μεγάλες αποστάσεις.Η φωτονική πυριτίου βελτιώνει την ποιότητα του σήματος και την ικανότητα εύρους ζώνης.Υποστηρίζει internet υψηλής ταχύτητας και υποδομή 5G.Αυτό επιτρέπει την αξιόπιστη παγκόσμια επικοινωνία.

4. Υπολογιστής Υψηλής Απόδοσης (HPC)

Τα συστήματα HPC επωφελούνται από ταχύτερες διασυνδέσεις μεταξύ επεξεργαστών.Η φωτονική πυριτίου μειώνει τα σημεία συμφόρησης στην επικοινωνία.Υποστηρίζει προσομοιώσεις μεγάλης κλίμακας και επιστημονικούς υπολογιστές.Αυτό βελτιώνει την αποτελεσματικότητα της επεξεργασίας.

5. Αίσθηση και Απεικόνιση

Η φωτονική πυριτίου χρησιμοποιείται σε οπτικούς αισθητήρες για την ανίχνευση περιβαλλοντικών αλλαγών.Επιτρέπει την ακριβή μέτρηση των φωτεινών σημάτων.Οι εφαρμογές περιλαμβάνουν ιατρική διάγνωση και περιβαλλοντική παρακολούθηση.Αυτό βελτιώνει την ακρίβεια και την ευαισθησία.

6. Καταναλωτικά Ηλεκτρονικά

Χρησιμοποιείται όλο και περισσότερο σε προηγμένες συσκευές που απαιτούν γρήγορη μεταφορά δεδομένων.Το Silicon photonics υποστηρίζει οθόνες υψηλής ανάλυσης και συστήματα AR/VR.Επιτρέπει συμπαγή και αποτελεσματικά σχέδια.Αυτό βελτιώνει την εμπειρία χρήστη.

Silicon Photonics vs Electrical Interconnect vs Fiber Optics

Χαρακτηριστικό	πυρίτιο Φωτονική	Ηλεκτρικά Διασύνδεση	Οπτικές ίνες
Τύπος σήματος	Οπτικό (σε τσιπ, ~1310–1550 nm)	Ηλεκτρικά (χάλκινα ίχνη)	Οπτική (ίνα, ~1310–1550 nm)
Ρυθμός δεδομένων (ανά λωρίδα)	25–200 Gbps	10–112 Gbps	100–800+ Gbps
Συνολικό εύρος ζώνης	>1 Tbps ανά τσιπάκι	<1 Tbps (περιορίζεται από PCB)	>10 Tbps (WDM συστήματα)
Ενέργεια ανά Bit	~1–5 pJ/bit	~10–50 pJ/bit	~5–20 pJ/bit
Απώλεια σήματος	~0,1–1 dB/cm (σε τσιπ)	~5–20 dB/m (υψηλής ταχύτητας PCB)	~0,2 dB/km
Μετάδοση Απόσταση	mm έως ~2 km	<1 m (ύψος ταχύτητα)	10 χλμ >1000 χλμ
Ένταξη Επίπεδο	Κλίμακα τσιπ (CMOS συμβατό)	Σε επίπεδο πίνακα (PCB ίχνη)	σε επίπεδο συστήματος (καλώδια ινών)
Πυκνότητα καναλιού	>100 κανάλια/τσιπ	Περιορίζεται από χώρο δρομολόγησης	>100 κανάλια/ίνα (WDM)
Καθυστέρηση	~1–10 ps/mm	~50–200 ps/cm	~5 μs/km
Παραγωγή θερμότητας	Χαμηλό (ελάχιστο απώλεια αντίστασης)	Υψηλό (I²R απώλειες)	Πολύ Χαμηλό
Αποτύπωμα	<10 mm² (φωτονικό IC)	Μεγάλη επιφάνεια PCB απαιτείται	Εξωτερική ίνα συνδέσμους
Σχεδιασμός Πολυπλοκότητα	Ψηλά (οπτική-ηλεκτρική συν-σχεδιασμός)	Χαμηλή–Μέτρια	Μέτρια
Τυπική περίπτωση χρήσης	Τσιπ σε τσιπ, κέντρα δεδομένων, επιταχυντές τεχνητής νοημοσύνης	CPU, μνήμη λεωφορεία, συνδέσεις PCB	μακρινές αποστάσεις τηλεπικοινωνίες, δίκτυα κορμού
Επεκτασιμότητα Όριο	Περιορίζεται από σύζευξη & συσκευασία	Περιορίζεται από ακεραιότητα σήματος	Περιορίζεται από διασπορά & ενίσχυση

Συμπέρασμα

Η φωτονική πυριτίου στέλνει δεδομένα χρησιμοποιώντας φως, γεγονός που καθιστά την επικοινωνία ταχύτερη και πιο αποτελεσματική από τα ηλεκτρικά σήματα.Λειτουργεί μέσω βασικών εξαρτημάτων όπως κυματοδηγούς, διαμορφωτές, λέιζερ και φωτοανιχνευτές που χειρίζονται την πλήρη διαδικασία σήματος.Διαφορετικά σχέδια και μέθοδοι συσκευασίας συμβάλλουν στη βελτίωση της απόδοσης και κάνουν τα συστήματα πιο συμπαγή.Ακόμη και με ορισμένες προκλήσεις, χρησιμοποιείται ευρέως σε κέντρα δεδομένων, AI, τηλεπικοινωνίες και άλλες εφαρμογές υψηλής ταχύτητας.
