Επεξήγηση EV Powertrain: Πώς λειτουργεί, Στοιχεία, Τύποι και Εφαρμογές

Όταν οδηγείτε ένα ηλεκτρικό όχημα (EV), το σύστημα μετάδοσης κίνησης είναι το σύστημα που μετατρέπει την ηλεκτρική ενέργεια σε κίνηση.Σε αυτό το άρθρο, θα μάθετε τι είναι ένα σύστημα μετάδοσης κίνησης EV, πώς λειτουργεί και τα βασικά μέρη που το κάνουν να λειτουργεί αποτελεσματικά.Θα καταλάβετε επίσης τη διαφορά μεταξύ συστημάτων 400V και 800V και πώς επηρεάζουν την απόδοση και τη φόρτιση.Επιπλέον, θα εξερευνήσετε τους διαφορετικούς τύπους κινητήρων EV, μαζί με τα πλεονεκτήματα, τα όρια και τις κοινές χρήσεις τους.

Κατάλογος

Εικόνα 1. Επισκόπηση συστήματος μετάδοσης κίνησης EV

Τι είναι ένα ηλεκτρικό σύστημα κίνησης;

Ένα σύστημα μετάδοσης κίνησης EV είναι το σύστημα που μετατρέπει την ηλεκτρική ενέργεια σε μηχανική κίνηση για την οδήγηση ενός οχήματος.Λειτουργεί ως ο βασικός μηχανισμός που είναι υπεύθυνος για την πρόωση στα ηλεκτρικά οχήματα.Αντί να βασίζεται στην καύση καυσίμου, χρησιμοποιεί αποθηκευμένη ηλεκτρική ενέργεια για να παράγει κίνηση αποτελεσματικά.Το σύστημα μετάδοσης κίνησης EV εξασφαλίζει ομαλή επιτάχυνση, ελεγχόμενη ταχύτητα και αξιόπιστη λειτουργία του οχήματος.Έχει σχεδιαστεί για να παρέχει ισχύ απευθείας στους τροχούς με ελάχιστη απώλεια ενέργειας.Ο πρωταρχικός του σκοπός είναι να επιτρέψει την καθαρή, αποτελεσματική και ανταποκρινόμενη απόδοση οδήγησης.

Πώς λειτουργεί ένα ηλεκτρικό σύστημα κίνησης;

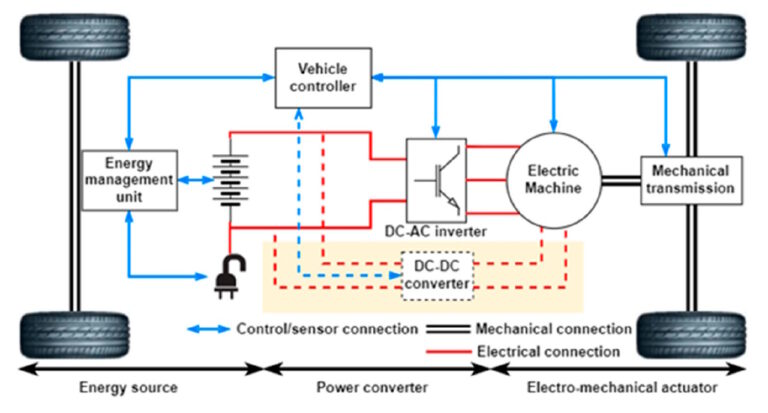

Σχήμα 2. Αρχή λειτουργίας του συστήματος κίνησης EV

Ένα σύστημα μετάδοσης κίνησης EV λειτουργεί μεταφέροντας την αποθηκευμένη ηλεκτρική ενέργεια σε χρησιμοποιήσιμη κίνηση μέσω μιας διαδικασίας ελεγχόμενης ροής ενέργειας.Η ενέργεια ξεκινά ως συνεχές ρεύμα που αποθηκεύεται στην μπαταρία και ρυθμίζεται πριν μετατραπεί σε μορφή κατάλληλη για κίνηση κίνησης.Αυτή η μετατροπή επιτρέπει στο σύστημα να παρέχει ακριβή ισχύ με βάση την είσοδο του προγράμματος οδήγησης.Καθώς η ενέργεια κινείται μέσα στο σύστημα, προσαρμόζεται συνεχώς ώστε να ταιριάζει με τις απαιτήσεις ταχύτητας και ροπής.

Η μετατρεπόμενη ενέργεια χρησιμοποιείται στη συνέχεια για τη δημιουργία περιστροφικής δύναμης που περιστρέφει τους τροχούς του οχήματος.Τα συστήματα ελέγχου διαχειρίζονται αυτή τη διαδικασία για να εξασφαλίσουν ομαλή επιτάχυνση και αποτελεσματική λειτουργία.Κατά τη διάρκεια της επιβράδυνσης, μέρος της ενέργειας κίνησης μπορεί να ανακατευθυνθεί πίσω στο σύστημα για να βελτιωθεί η συνολική απόδοση.Αυτή η συνεχής ροή ενέργειας επιτρέπει τη σταθερή απόδοση του οχήματος υπό διαφορετικές συνθήκες οδήγησης.

Αρχιτεκτονική κινητήρων 400V έναντι 800V

Η αρχιτεκτονική του συστήματος μετάδοσης κίνησης 400V και 800V αναφέρεται στο επίπεδο τάσης που χρησιμοποιείται σε ένα σύστημα ηλεκτρικού οχήματος.Αυτές οι αρχιτεκτονικές καθορίζουν τον τρόπο με τον οποίο η ηλεκτρική ενέργεια κατανέμεται και χρησιμοποιείται μέσα στο όχημα.Ένα σύστημα 400V είναι το παραδοσιακό πρότυπο που χρησιμοποιείται σε πολλά EV, ενώ ένα σύστημα 800V αντιπροσωπεύει έναν σχεδιασμό υψηλότερης τάσης για βελτιωμένη απόδοση.Η κύρια διαφορά έγκειται στο πόσο αποτελεσματικά παρέχεται και διαχειρίζεται η ενέργεια.Τα συστήματα υψηλότερης τάσης μειώνουν τις απαιτήσεις ρεύματος για την ίδια ισχύ εξόδου.Αυτό επηρεάζει άμεσα την ταχύτητα φόρτισης και τη συνολική απόδοση του συστήματος.

Μια αρχιτεκτονική 800 V επιτρέπει ταχύτερη φόρτιση, επειδή μπορεί να χειριστεί υψηλότερα επίπεδα ισχύος με λιγότερες απώλειες θερμότητας.Βελτιώνει επίσης την απόδοση μειώνοντας την ηλεκτρική αντίσταση στο σύστημα.Αντίθετα, τα συστήματα 400V είναι πιο ευρέως διαθέσιμα και οικονομικά.Τα οχήματα που χρησιμοποιούν συστήματα 800V συχνά επιτυγχάνουν καλύτερες επιδόσεις και μειωμένη απώλεια ενέργειας κατά τη λειτουργία.Ωστόσο, ενδέχεται να απαιτούν πιο προηγμένα εξαρτήματα και υποδομή.Και οι δύο αρχιτεκτονικές έχουν σχεδιαστεί για να πληρούν διαφορετικές απαιτήσεις απόδοσης και κόστους στο σχεδιασμό EV.

Τύποι ηλεκτροκινητήρων EV

Υβριδικά Ηλεκτρικά Οχήματα (HEV)

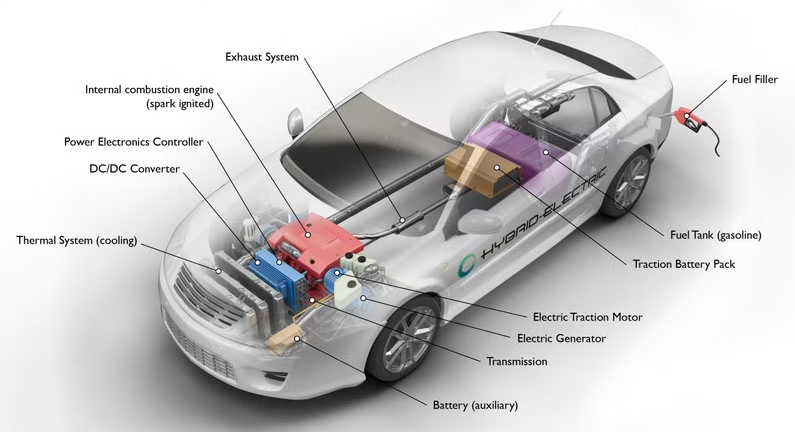

Εικόνα 3. Διάγραμμα διαμόρφωσης συστήματος μετάδοσης κίνησης HEV

Ένα Hybrid Electric Vehicle (HEV) χρησιμοποιεί κινητήρα εσωτερικής καύσης και ηλεκτροκινητήρα για την τροφοδοσία του οχήματος.Δεν απαιτεί εξωτερική φόρτιση επειδή η μπαταρία φορτίζεται εσωτερικά κατά τη λειτουργία.Το σύστημα συνδυάζει δύο πηγές ενέργειας για τη βελτίωση της συνολικής απόδοσης.Ο ηλεκτροκινητήρας βοηθά τον κινητήρα κατά την επιτάχυνση και την οδήγηση σε χαμηλές ταχύτητες.Ο κινητήρας παρέχει πρόσθετη ισχύ όταν χρειάζεται, ειδικά σε υψηλότερες στροφές.Η ενσωματωμένη διάταξη δείχνει πώς συνεργάζονται και τα δύο συστήματα μέσα στο όχημα.Αυτός ο τύπος συστήματος μετάδοσης κίνησης χρησιμοποιείται συνήθως για την εξισορρόπηση της απόδοσης καυσίμου και της απόδοσης.

Plug-in Hybrid Electric Vehicles (PHEV)

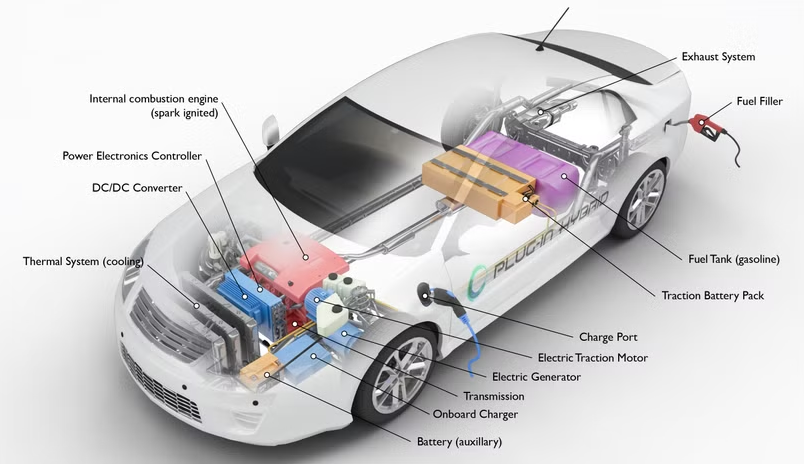

Εικόνα 4. Διάγραμμα διαμόρφωσης συστήματος κίνησης PHEV

Ένα Plug-in Hybrid Electric Vehicle (PHEV) συνδυάζει έναν κινητήρα εσωτερικής καύσης με ένα σύστημα επαναφορτιζόμενης μπαταρίας.Σε αντίθεση με τα τυπικά υβριδικά, μπορεί να φορτιστεί χρησιμοποιώντας εξωτερική πηγή ενέργειας.Αυτό επιτρέπει στο όχημα να λειτουργεί σε ηλεκτρική λειτουργία για μικρές αποστάσεις.Ο κινητήρας χρησιμοποιείται όταν η ενέργεια της μπαταρίας είναι χαμηλή ή απαιτείται πρόσθετη ισχύς.Ο σχεδιασμός του συστήματος υπογραμμίζει τόσο την ικανότητα φόρτισης όσο και τις διπλές πηγές ενέργειας.Προσφέρει ευελιξία στον τρόπο με τον οποίο χρησιμοποιείται η ενέργεια κατά την οδήγηση.Αυτός ο τύπος συστήματος μετάδοσης κίνησης υποστηρίζει τόσο την ηλεκτρική οδήγηση όσο και τη λειτουργία εκτεταμένης εμβέλειας.

Ηλεκτρικά οχήματα με μπαταρία (BEV)

Εικόνα 5. Διάγραμμα διαμόρφωσης συστήματος ισχύος BEV

Ένα ηλεκτρικό όχημα με μπαταρία (BEV) τροφοδοτείται εξ ολοκλήρου από ηλεκτρική ενέργεια που είναι αποθηκευμένη σε μια μπαταρία.Δεν χρησιμοποιεί κινητήρα εσωτερικής καύσης ή σύστημα καυσίμου.Το όχημα βασίζεται αποκλειστικά σε ηλεκτροκινητήρες για την πρόωση.Η διάταξη δείχνει ξεκάθαρα την απουσία εξαρτημάτων καυσίμου.Η ενέργεια παρέχεται απευθείας από την μπαταρία για την κίνηση των τροχών.Αυτός ο τύπος συστήματος μετάδοσης κίνησης έχει σχεδιαστεί για πλήρως ηλεκτρική λειτουργία.Αντιπροσωπεύει την πιο άμεση μορφή ηλεκτρικής κινητικότητας.

Ηλεκτρικά οχήματα με κυψέλες καυσίμου (FCEV)

Εικόνα 6. Διάγραμμα διαμόρφωσης συστήματος κίνησης FCEV

Ένα ηλεκτρικό όχημα κυψελών καυσίμου (FCEV) παράγει ηλεκτρική ενέργεια χρησιμοποιώντας καύσιμο υδρογόνου αντί να το αποθηκεύει σε μεγάλες μπαταρίες.Χρησιμοποιεί μια στοίβα κυψελών καυσίμου για την παραγωγή ηλεκτρικής ενέργειας που τροφοδοτεί τον κινητήρα.Το υδρογόνο αποθηκεύεται σε ενσωματωμένες δεξαμενές και παρέχεται στο σύστημα όπως απαιτείται.Το διάγραμμα δείχνει πώς η κυψέλη καυσίμου ενσωματώνεται με άλλα ηλεκτρικά εξαρτήματα.Το σύστημα παράγει συνεχώς ηλεκτρική ενέργεια κατά τη λειτουργία.Αυτός ο τύπος συστήματος μετάδοσης κίνησης εστιάζει στην παραγωγή ενέργειας κατά παραγγελία.Επιτρέπει την ηλεκτρική οδήγηση χωρίς να βασίζεται αποκλειστικά στην αποθήκευση μπαταρίας.

Ηλεκτρικά οχήματα εκτεταμένης εμβέλειας (EREV)

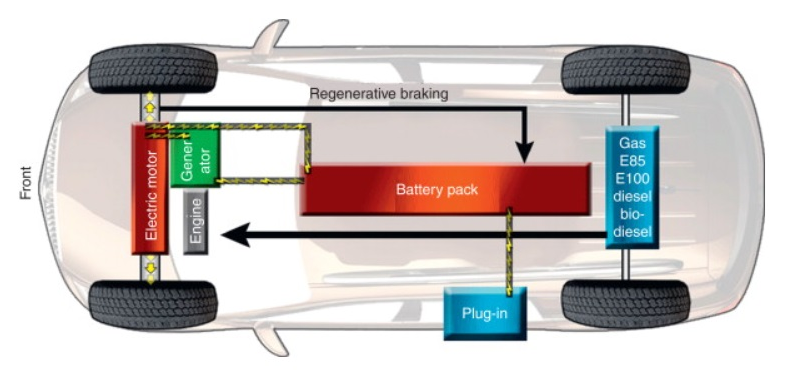

Εικόνα 7. Διάγραμμα διαμόρφωσης συστήματος μετάδοσης κίνησης EREV

Ένα ηλεκτρικό όχημα εκτεταμένης εμβέλειας (EREV) κινείται κυρίως από έναν ηλεκτρικό κινητήρα με υποστήριξη από μια δευτερεύουσα γεννήτρια.Το όχημα λειτουργεί κυρίως με ισχύ μπαταρίας κατά την κανονική οδήγηση.Όταν η στάθμη της μπαταρίας πέσει, η γεννήτρια παράγει ηλεκτρισμό για να επεκτείνει την αυτονομία οδήγησης.Η διάταξη του συστήματος δείχνει έναν σαφή διαχωρισμό μεταξύ πρόωσης και παραγωγής ενέργειας.Η γεννήτρια δεν κινεί απευθείας τους τροχούς.Αντίθετα, παρέχει ηλεκτρική ενέργεια για τη διατήρηση της λειτουργίας.Αυτός ο τύπος συστήματος μετάδοσης κίνησης εξασφαλίζει μεγαλύτερη διαδρομή χωρίς να βασίζεται αποκλειστικά στη φόρτιση.

EV Powertrain vs Engine Internal Combustion Engine (ICE) Powertrain

Όψη	EV Powertrain	ICE Powertrain
Πηγή Ενέργειας	Μπαταρία ηλεκτρική ενέργεια (συνήθως συστήματα 300–800 V)	Βενζίνη ή ντίζελ (ενεργειακή πυκνότητα ~12.000 Wh/kg)
Μηχανισμός πυρήνα	Ηλεκτρικός κινητήρας (90–97% απόδοση)	Εσωτερική κινητήρας εσωτερικής καύσης (απόδοση 20–40%)
Εκπομπές	0 g/km σωλήνα εξάτμισης CO₂	~100–250 g/km CO₂ (τυπικά επιβατικά οχήματα)
Κινούμενα μέρη	~20–30 κινούνται εξαρτήματα στο σύστημα μετάδοσης κίνησης	~200–2.000 κινούμενα μέρη στο σύστημα κινητήρα
Ενέργεια Αποτελεσματικότητα	~85–90% αποδοτικότητα συστήματος μετάδοσης κίνησης	~25–35% αποδοτικότητα συστήματος μετάδοσης κίνησης
Επίπεδο θορύβου	~50–60 dB κατά τη διάρκεια λειτουργία	~70–90 dB ανάλογα με το φορτίο του κινητήρα
Συντήρηση Μεσοδιάστημα	Λιγότερη εξυπηρέτηση είδη?καμία αλλαγή λαδιών	ρυθμιστικό λάδι αλλάζει κάθε ~5.000–10.000 km
Ενέργεια Μετατροπή	Ηλεκτρικά → μηχανική (άμεση κίνηση)	Χημική → θερμική → μηχανική (απώλεια πολλών σταδίων)
Μετάδοση	Μονής ταχύτητας μειωτήρας (αναλογία ~8:1–10:1)	Πολλαπλών ταχυτήτων κιβώτιο ταχυτήτων (5-10 ταχύτητες τυπικές)
Ώρα εκκίνησης	Στιγμιαία ροπή (καθυστέρηση 0 ms)	Εκκίνηση κινητήρα καθυστέρηση ~0,5–2 δευτερόλεπτα
Απώλεια θερμότητας	~10–15% ενέργεια χάνεται ως θερμότητα	~60–75% ενέργεια χάνεται ως θερμότητα
Σύστημα καυσίμου	Χωρίς ρεζερβουάρ καυσίμου ή σύστημα έγχυσης	Δεξαμενή καυσίμου, αντλία, απαιτούνται μπεκ
Αναγεννητικό Φρενάρισμα	Ανακτά ~10–30% ενέργειας	Χωρίς ενέργεια ανάκτηση
Σύστημα Ελέγχου	Πλήρως ηλεκτρονικά (ECU + ηλεκτρονικά ισχύος)	Μηχανικό + ηλεκτρονικός έλεγχος κινητήρα
ανεφοδιασμός / Χρόνος φόρτισης	20–40 λεπτά (γρήγορα φόρτιση), 6–12 ώρες (AC)	3–5 λεπτά ανεφοδιασμός

Πλεονεκτήματα των ηλεκτρικών κινητήρων

• Υψηλή ενεργειακή απόδοση με ελάχιστες απώλειες

• Χαμηλή συντήρηση λόγω λιγότερων κινούμενων μερών

• Μηδενικές εκπομπές καυσαερίων κατά τη λειτουργία

• Ομαλή και αθόρυβη εμπειρία οδήγησης

• Άμεση ροπή για γρήγορη επιτάχυνση

• Μειωμένη εξάρτηση από ορυκτά καύσιμα

Περιορισμοί των κινητήρων EV

• Υψηλό κόστος μπαταρίας

• Περιορισμένη εμβέλεια οδήγησης σε ορισμένα μοντέλα

• Μεγαλύτερος χρόνος φόρτισης σε σύγκριση με τον ανεφοδιασμό

• Η διαθεσιμότητα της υποδομής φόρτισης ποικίλλει

• Υποβάθμιση της μπαταρίας με την πάροδο του χρόνου

• Βαρύτερα συστήματα αποθήκευσης ενέργειας

Εφαρμογές ηλεκτρικών κινητήρων

1. Επιβατικά Οχήματα - Τα κινητήρια σύνολα EV χρησιμοποιούνται ευρέως στα αυτοκίνητα για προσωπική μεταφορά.Παρέχουν καθαρή και αποτελεσματική κινητικότητα για καθημερινές μετακινήσεις.Αυτά τα συστήματα συμβάλλουν στη μείωση των αστικών εκπομπών και της ηχορύπανσης.Πολλοί υιοθετούν πλατφόρμες EV για σύγχρονα οχήματα.Αυτή η εφαρμογή παίζει σημαντικό ρόλο στις βιώσιμες μεταφορές.

2. Δημόσιες συγκοινωνίες - Τα ηλεκτρικά λεωφορεία και τα συστήματα συγκοινωνίας χρησιμοποιούν κινητήρες EV για αστικές μεταφορές.Μειώνουν την κατανάλωση καυσίμου και βελτιώνουν την ποιότητα του αέρα στις αστικές περιοχές.Αυτά τα οχήματα λειτουργούν αποτελεσματικά σε συνθήκες διακοπής κυκλοφορίας.Αυτή η εφαρμογή υποστηρίζει περιβαλλοντικούς στόχους μεγάλης κλίμακας.

3. Επαγγελματικά οχήματα - Τα φορτηγά και τα φορτηγά παράδοσης χρησιμοποιούν κινητήρες EV για την επιμελητεία και τη μεταφορά εμπορευμάτων.Προσφέρουν χαμηλότερο λειτουργικό κόστος με την πάροδο του χρόνου.Αυτά τα συστήματα είναι ιδανικά για παραδόσεις σε κοντινές αποστάσεις και αστικές παραδόσεις.Αυτή η εφαρμογή βελτιώνει την αποτελεσματικότητα στις αλυσίδες εφοδιασμού.

4. Βιομηχανικός εξοπλισμός - Τα μηχανήματα κίνησης EV χρησιμοποιούνται σε περονοφόρα ανυψωτικά και μηχανήματα αποθήκης.Παρέχουν αξιόπιστη και αθόρυβη λειτουργία σε εσωτερικούς χώρους.Αυτά τα συστήματα μειώνουν τις εκπομπές σε περιορισμένους χώρους.Βελτιώνουν επίσης τη λειτουργική ασφάλεια και αποτελεσματικότητα.Αυτή η εφαρμογή είναι σημαντική στις σύγχρονες βιομηχανίες.

5. Δίτροχα και Micro-Mobility - Τα ηλεκτρικά σκούτερ και οι μοτοσικλέτες χρησιμοποιούν συμπαγή ηλεκτρικά συστήματα μετάδοσης κίνησης.Είναι κατάλληλα για ταξίδια μικρών αποστάσεων και αστική μετακίνηση.Αυτά τα οχήματα είναι ενεργειακά αποδοτικά και εύκολα στη συντήρηση.Υποστηρίζουν λύσεις μεταφοράς τελευταίου μιλίου.Αυτή η εφαρμογή αναπτύσσεται ραγδαία στις πόλεις.

6. Οχήματα εκτός αυτοκινητοδρόμων και εξειδικευμένα οχήματα - Οι κινητήρες EV χρησιμοποιούνται σε οχήματα εξόρυξης, γεωργικά μηχανήματα και εξοπλισμό κατασκευής.Βελτιώνουν την απόδοση σε απαιτητικά περιβάλλοντα.Αυτά τα συστήματα μειώνουν την εξάρτηση από το καύσιμο και τις εκπομπές ρύπων.Υποστηρίζουν επίσης αυτοματισμό και προηγμένα συστήματα ελέγχου.Αυτή η εφαρμογή επεκτείνει τη χρήση EV πέρα ​​από τους τυπικούς δρόμους.

Συμπέρασμα

Τα συστήματα μετάδοσης κίνησης EV προσφέρουν έναν καθαρό και αποτελεσματικό τρόπο τροφοδοσίας οχημάτων χρησιμοποιώντας ηλεκτρική ενέργεια αντί για καύσιμο.Χρησιμοποιούν βασικά εξαρτήματα όπως η μπαταρία, ο κινητήρας και τα συστήματα ελέγχου για να προσφέρουν ομαλή απόδοση.Διαφορετικά σχέδια και τύποι επιτρέπουν ευελιξία με βάση το κόστος, το εύρος και τις ανάγκες απόδοσης.Ενώ υπάρχουν ορισμένες προκλήσεις, η χρήση τους συνεχίζει να αυξάνεται σε πολλές εφαρμογές.Οι κινητήρες EV διαδραματίζουν σημαντικό ρόλο στις σύγχρονες μεταφορές.
