Miniature Circuit Breaker (MCB): Working Principle, Types, Ratings & Selection Guide

Αυτό το άρθρο σάς βοηθά να κατανοήσετε τι είναι ένας μικροσκοπικός διακόπτης κυκλώματος (MCB) και πώς προστατεύει ένα ηλεκτρικό κύκλωμα από υπερφόρτωση και βραχυκύκλωμα.Θα μάθετε τα κύρια μέρη του, πώς λειτουργεί και γιατί αποσυνδέει το ρεύμα κατά τη διάρκεια βλαβών.Εξηγεί επίσης τους τύπους καμπύλης ταξιδιού, τις διαμορφώσεις πόλων και τις βαθμολογίες χωρητικότητας θραύσης.Τέλος, θα δείτε κοινές εφαρμογές και πώς να επιλέξετε το σωστό MCB για ένα κύκλωμα.

Κατάλογος

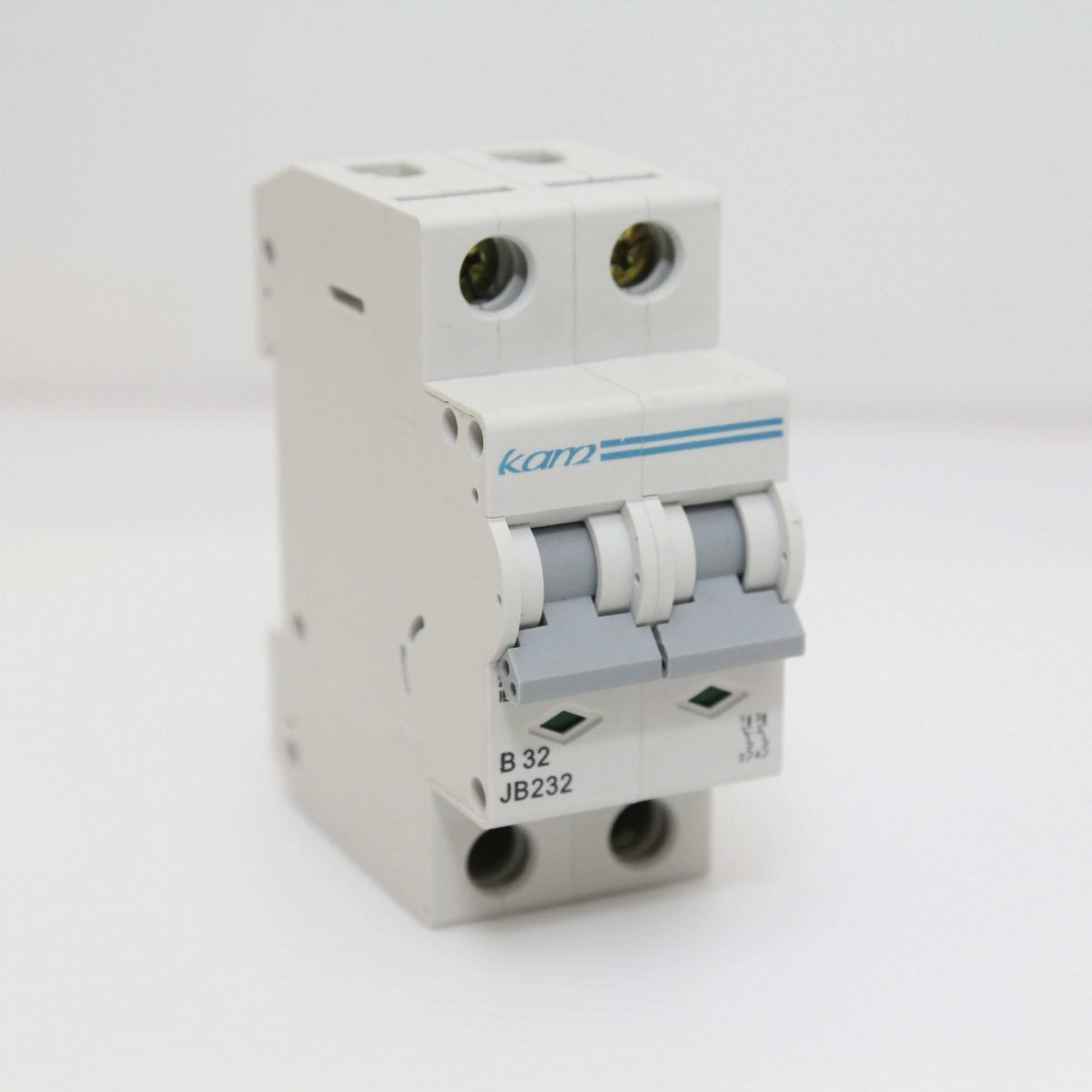

Εικόνα 1. Μινιατούρα διακόπτη κυκλώματος (MCB)

Τι είναι ένας διακόπτης μινιατούρας;

Ένας μικροσκοπικός διακόπτης κυκλώματος (MCB) είναι μια αυτόματη ηλεκτρική συσκευή προστασίας που χρησιμοποιείται για να σταματήσει το υπερβολικό ρεύμα σε ένα κύκλωμα.Ο κύριος σκοπός του είναι να προστατεύει τα καλώδια και τον συνδεδεμένο εξοπλισμό από ζημιές που προκαλούνται από υπερφόρτωση ή βραχυκύκλωμα.Όταν εμφανίζεται μη φυσιολογικό ρεύμα, το MCB αποσυνδέει την παροχή ρεύματος για να διατηρήσει την εγκατάσταση ασφαλή.Σε αντίθεση με μια ασφάλεια, μπορεί να επαναρυθμιστεί και να χρησιμοποιηθεί ξανά μετά την αποκατάσταση της βλάβης.Λόγω αυτής της επαναχρησιμοποιήσιμης προστασίας, τα MCB χρησιμοποιούνται ευρέως σε σπίτια, κτίρια και μικρούς ηλεκτρικούς πίνακες.

Κατασκευή μινιατούρα διακόπτη

Εικόνα 2. Εσωτερικά μέρη ενός μικροσκοπικού διακόπτη

• Ανώτερο τερματικό (Εισερχόμενη παροχή)

Ο επάνω ακροδέκτης συνδέει την πηγή ρεύματος με τον διακόπτη.Παρέχει ένα ασφαλές ηλεκτρικό σημείο εισόδου για τον εισερχόμενο αγωγό.Αυτό το τερματικό εξασφαλίζει σταθερή μεταφορά ρεύματος στις εσωτερικές επαφές.

• Κάτω τερματικό (εξερχόμενο φορτίο)

Ο κάτω ακροδέκτης συνδέει τον διακόπτη με το προστατευμένο κύκλωμα.Το ρεύμα ρέει έξω από τον διακόπτη μέσω αυτού του σημείου προς το φορτίο.Διατηρεί τη σύνδεση της καλωδίωσης σφιχτή και αξιόπιστη.

• Θερμική Προστασία Διμεταλλική

Η διμεταλλική λωρίδα ανιχνεύει τη θερμότητα που προκαλείται από το υπερβολικό ρεύμα.Λυγίζει όταν αυξάνεται η θερμοκρασία και προετοιμάζει τον μηχανισμό να αποσυνδέσει το ρεύμα.Αυτό το εξάρτημα λειτουργεί ως στοιχείο ασφαλείας με βάση τη θερμοκρασία.

• Ηλεκτρομαγνητικό πηνίο (μαγνητική προστασία)

Το μαγνητικό πηνίο αντιδρά αμέσως σε πολύ υψηλά επίπεδα ρεύματος.Παράγει μια μαγνητική δύναμη που ενεργοποιεί τον μηχανισμό απελευθέρωσης.Αυτό εξασφαλίζει γρήγορη αντίδραση κατά τη διάρκεια σοβαρών βλαβών.

• Διορθώθηκε η επαφή

Η σταθερή επαφή είναι το ακίνητο σημείο αγωγής μέσα στον διακόπτη.Παραμένει στη θέση του ενώ η κινούμενη επαφή ανοίγει ή κλείνει πάνω της.Το ηλεκτρικό ρεύμα διέρχεται κανονικά από αυτό το ζεύγος επαφής.

• Κινούμενη επαφή

Η κινούμενη επαφή ανοίγει και κλείνει φυσικά το κύκλωμα.Διαχωρίζεται από τη σταθερή επαφή όταν λειτουργεί ο διακόπτης.Αυτή η ενέργεια διακόπτει την ηλεκτρική ροή με ασφάλεια.

• Θάλαμος τόξου (Arc Chute)

Ο θάλαμος τόξου περιέχει μεταλλικές πλάκες που διαιρούν και ψύχουν το ηλεκτρικό τόξο.Μειώνει τη θερμότητα και αποτρέπει τη ζημιά στο εσωτερικό του διακόπτη.Αυτό προστατεύει τη συσκευή και την κοντινή καλωδίωση.

• Μηχανισμός Λειτουργίας

Ο μηχανισμός λειτουργίας συνδέει το σύστημα εσωτερικής απελευθέρωσης με τη λαβή.Ελέγχει το άνοιγμα και το κλείσιμο των επαφών.Κλειδώνει επίσης τον διακόπτη στη θέση ON ή OFF.

• Μοχλός ενεργοποίησης

Ο μοχλός ενεργοποίησης μεταφέρει την κίνηση από τα στοιχεία προστασίας στις επαφές.Όταν ενεργοποιηθεί, απελευθερώνει το σύστημα ασφάλισης.Αυτό επιτρέπει την αυτόματη αποσύνδεση.

• Χειριστής (Εναλλαγή χειρισμού)

Η λαβή επιτρέπει τη χειροκίνητη εναλλαγή του διακόπτη.Μπορεί να ενεργοποιήσει ή να απενεργοποιήσει το κύκλωμα με ασφάλεια.Δείχνει επίσης την κατάσταση του διακόπτη.

• Στήριγμα ράγας DIN

Η βάση επιτρέπει την εύκολη τοποθέτηση μέσα στους πίνακες διανομής.Ασφαλίζει τον διακόπτη σε μια τυπική ράγα.Αυτό απλοποιεί την εγκατάσταση και την αντικατάσταση.

Αρχή Λειτουργίας του MCB

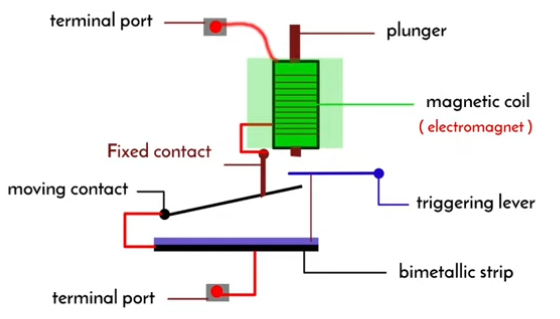

Εικόνα 3. Διάγραμμα Μηχανισμού Εργασίας MCB

Όταν ρέει κανονικό ρεύμα, η ηλεκτρική ενέργεια διέρχεται από τις επαφές χωρίς διακοπή.Κατά τη διάρκεια υπερφόρτωσης, συσσωρεύεται θερμότητα στο αισθητήριο στοιχείο και ενεργοποιεί τον μηχανισμό απελευθέρωσης μετά από μια μικρή καθυστέρηση.Το μάνδαλο ξεκλειδώνει και οι επαφές χωρίζονται, αποσυνδέοντας το κύκλωμα.Σε κατάσταση βραχυκυκλώματος, μια ισχυρή μαγνητική δύναμη ενεργοποιεί τον μηχανισμό αμέσως.Οι επαφές ανοίγουν γρήγορα και ένα ηλεκτρικό τόξο εμφανίζεται ανάμεσά τους.Το τόξο εισέρχεται στον θάλαμο τόξου όπου διασπάται και ψύχεται μέχρι να εξαφανιστεί.Μετά την αφαίρεση του σφάλματος, ο διακόπτης μπορεί να μηδενιστεί και το κύκλωμα να αποκατασταθεί.

Τύποι MCB με βάση την καμπύλη ταξιδιού

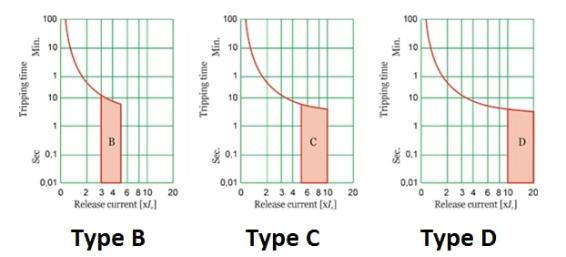

Εικόνα 4. Τύποι καμπύλης ταξιδίου MCB (B, C, D)

Τύπος Β MCB

Ένα MCB τύπου Β είναι σχεδιασμένο για κυκλώματα χαμηλού ρεύματος υπέρτασης.Σβήνει όταν το ρεύμα φτάσει περίπου τρεις έως πέντε φορές την ονομαστική τιμή.Αυτό το καθιστά κατάλληλο για φωτισμό και οικιακή καλωδίωση.Οι μικρές συσκευές και τα ωμικά φορτία λειτουργούν αξιόπιστα με αυτήν την προστασία.Ο διακόπτης αποσυνδέεται γρήγορα για να προστατεύσει τα καλώδια από υπερθέρμανση.Χρησιμοποιείται συνήθως σε οικιακούς ηλεκτρικούς πίνακες.

Τύπος C MCB

Ένα MCB τύπου C προορίζεται για εξοπλισμό μέτριας έντασης εκκίνησης.Λειτουργεί με περίπου πέντε έως δέκα φορές το ονομαστικό ρεύμα.Αυτό επιτρέπει σε συσκευές όπως ανεμιστήρες και μικρούς κινητήρες να ξεκινούν κανονικά.Εξισορροπεί την προστασία και την ανοχή σε προσωρινές υπερτάσεις.Πολλά εμπορικά κτίρια χρησιμοποιούν αυτόν τον τύπο διακόπτη.Είναι η πιο κοινή επιλογή για κυκλώματα γενικής χρήσης.

Τύπος D MCB

Ένα MCB τύπου D είναι κατασκευασμένο για υψηλά φορτία ρεύματος εισόδου.Σβήνει μόνο όταν το ρεύμα φτάσει περίπου δέκα έως είκοσι φορές την ονομαστική τιμή.Οι βαρείς κινητήρες και οι μετασχηματιστές απαιτούν αυτή την καθυστέρηση για να ξεκινήσουν σωστά.Ο διακόπτης αποτρέπει την ενοχλητική ενεργοποίηση κατά την ενεργοποίηση.Τα βιομηχανικά μηχανήματα χρησιμοποιούν συχνά αυτήν την κατηγορία.Προστατεύει τα κυκλώματα ενώ υποστηρίζει μεγάλα ρεύματα εκκίνησης.

Τύποι MCB με βάση τον αριθμό των πόλων

Εικόνα 5. Διαμορφώσεις πόλων MCB

Τα MCB διαφέρουν επίσης ανάλογα με τον αριθμό των καλωδίων που αποσυνδέουν μεταξύ τους.Ο τύπος του πόλου εξαρτάται από το σύστημα τροφοδοσίας του κυκλώματος.

Μονοπολικός (SP)

Ένα μονοπολικό MCB προστατεύει έναν αγωγό υπό τάση σε μονοφασικό κύκλωμα.Αποσυνδέει μόνο το καλώδιο φάσης όταν παρουσιαστεί σφάλμα.Αυτή η διαμόρφωση χρησιμοποιείται συνήθως για κυκλώματα φωτισμού.Οι οικιστικοί πίνακες διανομής χρησιμοποιούν ευρέως διακόπτες SP.Είναι συμπαγές και απλό στην εγκατάσταση.Το Neutral παραμένει απευθείας συνδεδεμένο σε αυτήν τη ρύθμιση.

Διπολικός (DP)

Ένα διπολικό MCB αποσυνδέει τόσο τους αγωγούς φάσης όσο και τους ουδέτερους μαζί.Αυτό παρέχει πλήρη απομόνωση του κυκλώματος.Βελτιώνει την ασφάλεια κατά τη συντήρηση και την αντιμετώπιση προβλημάτων.Συσκευές όπως θερμοσίφωνες συχνά χρησιμοποιούν αυτή τη διαμόρφωση.Η παροχή διαχωρίζεται πλήρως από το φορτίο.Είναι συνηθισμένο σε μονοφασική προστασία εξοπλισμού.

Triple-Pole (TP)

Ένα τριπολικό MCB προστατεύει τρεις αγωγούς υπό τάση σε ένα τριφασικό σύστημα.Όλες οι φάσεις αποσυνδέονται ταυτόχρονα κατά τη διάρκεια ενός σφάλματος.Αυτό αποτρέπει τη βλάβη του εξοπλισμού λόγω ανισορροπίας φάσης.Οι βιομηχανικοί κινητήρες και τα μηχανήματα χρησιμοποιούν συνήθως αυτή τη διάταξη.Εξασφαλίζει ομοιόμορφη απομόνωση στις γραμμές τροφοδοσίας.Τα τριφασικά πάνελ βασίζονται σε διακόπτες TP για ισορροπημένη προστασία.

Τύποι MCB με βάση την ικανότητα διακοπής

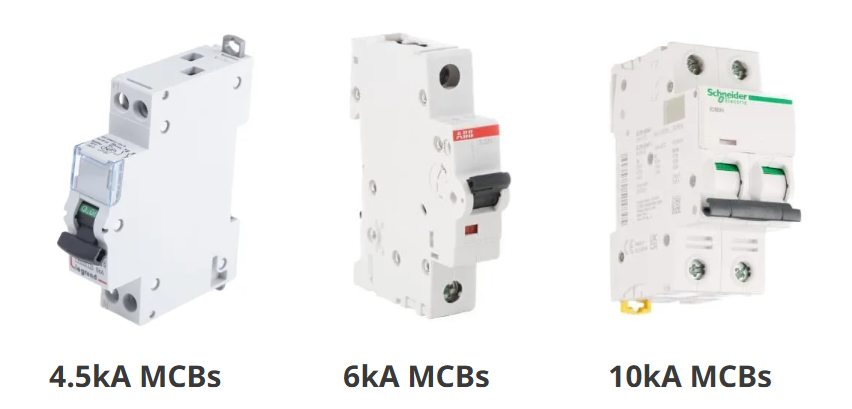

Σχήμα 6. Διαβαθμίσεις χωρητικότητας MCB

Τα MCB ταξινομούνται με βάση το μέγιστο ρεύμα σφάλματος που μπορούν να διακόψουν.Αυτό εξαρτάται από την ισχύ της ηλεκτρικής παροχής στο σημείο εγκατάστασης.

4,5 kA MCB

Ένα MCB 4,5 kA είναι ένας μικροσκοπικός διακόπτης κυκλώματος με ικανότητα διακοπής βραχυκυκλώματος 4,5 κιλοαμπέρ.Είναι σχεδιασμένο για τοποθεσίες χαμηλότερου επιπέδου σφάλματος όπου το διαθέσιμο ρεύμα βραχυκυκλώματος είναι σχετικά μικρό.Αυτό συνήθως ταιριάζει σε σημεία διανομής ελαφριάς χρήσης με μακρύτερα καλώδια τροφοδοσίας που μειώνουν το ρεύμα σφάλματος.Σε αυτά τα δίκτυα, ένα MCB χωρητικότητας 4,5 kA μπορεί να διακόψει τα σφάλματα με ασφάλεια εντός του ονομαστικού ορίου του.Είναι σύνηθες σε βασικές μονάδες καταναλωτών όπου η ανάντη πηγή δεν είναι πολύ «δύσκαμπτη».Το βασικό σημείο είναι ότι τα 4,5 kA ταιριάζουν σε πιο αδύναμα δίκτυα με περιορισμένο ενδεχόμενο ρεύμα βραχυκυκλώματος.

6kA MCB

Ένα MCB 6kA είναι ένας μικροσκοπικός διακόπτης κυκλώματος που έχει σχεδιαστεί για να διακόπτει έως και 6 κιλοαμπέρ ρεύματος σφάλματος.Χρησιμοποιείται όπου η ηλεκτρική τροφοδοσία μπορεί να παρέχει μέτριο επίπεδο βραχυκυκλώματος στον πίνακα διανομής.Αυτό συχνά περιλαμβάνει τυπικά οικιακά και μικρά εμπορικά δίκτυα που τροφοδοτούνται από κοντινούς μετασχηματιστές.Σε σύγκριση με συσκευές 4,5 kA, ένα MCB χωρητικότητας 6 kA παρέχει μεγαλύτερο περιθώριο αντοχής σε σφάλματα σε ισχυρότερες προμήθειες.Βοηθά να διασφαλιστεί ότι ο διακόπτης μπορεί να διαγράψει υψηλότερο πιθανό ρεύμα βραχυκυκλώματος χωρίς ζημιά.Για πολλές κτιριακές εγκαταστάσεις, τα 6kA είναι μια ευρέως χρησιμοποιούμενη κατηγορία ικανότητας θραύσης.

10 kA MCB

Ένα MCB 10 kA είναι ένας μικροσκοπικός διακόπτης κυκλώματος που μπορεί να διακόψει με ασφάλεια έως και 10 κιλοαμπέρ ρεύματος βραχυκυκλώματος.Προορίζεται για σημεία υψηλού επιπέδου σφάλματος όπου η πηγή τροφοδοσίας είναι ισχυρή και η σύνθετη αντίσταση χαμηλή.Αυτό περιλαμβάνει πίνακες πιο κοντά στους μετασχηματιστές, μεγαλύτερους εμπορικούς πίνακες διανομής και πολλά τμήματα βιομηχανικής διανομής.Ένα MCB χωρητικότητας 10 kA παρέχει υψηλότερη ικανότητα αντοχής σε σοβαρές συνθήκες βραχυκυκλώματος.Μειώνει τον κίνδυνο αστοχίας του διακόπτη όταν το μελλοντικό ρεύμα σφάλματος είναι υψηλό.Εν ολίγοις, τα 10 kA επιλέγονται για ισχυρότερα δίκτυα με υψηλότερο διαθέσιμο ρεύμα βραχυκυκλώματος.

Αξιολογήσεις και Προδιαγραφές MCB

Παράμετρος	Προδιαγραφή
Ονομαστικό ρεύμα (Σε)	6A, 10A, 16A, 20Α, 32Α, 40Α, 63Α
Βαθμολογήθηκε τάση λειτουργίας (Ue)	230/400V AC
Βαθμολογήθηκε συχνότητα	50/60 Hz
Αριθμός των πόλων	1P, 1P+N, 2P, 3P, 3P+N (4P)
Καμπύλη ταξιδιού τάξη	Β, Γ, Δ (μερικές φορές K, Z)
Βαθμολογήθηκε ικανότητα διακοπής βραχυκυκλώματος	4,5 kA, 6 kA, 10kA (σήμανση kA)
Τυπικό / σήμανση συμμόρφωσης	IEC 60898-1 (ή IEC 60947-2)
Ονομαστική μόνωση τάση (Ui)	π.χ. 500V
Ονομαστική παρόρμηση αντοχή στην τάση (Uimp)	π.χ. 4kV, 6 kV
Ενέργεια περιοριστική τάξη	Κλάση 3 (αν σημειωμένο)
Τερματικό εύρος μεγέθους αγωγού	π.χ., 1–25 mm² (διαφέρει ανάλογα με το μοντέλο)
Τερματικό ροπή σύσφιξης	π.χ. 2,0 N·m (διαφέρει ανάλογα με το μοντέλο)
Μηχανική αντοχή	π.χ. 10.000–20.000 πράξεις (εάν αναφέρεται)
Ηλεκτρικά αντοχή	π.χ. 4.000 λειτουργίες (εάν αναφέρεται)
Πτυχίο του προστασία (IP)	IP20 (τυπικό για συσκευές σε περιβλήματα)

Σύγκριση μεταξύ MCB και Fuse

Τόσο τα MCB όσο και οι ασφάλειες προστατεύουν τα κυκλώματα από υπερένταση, αλλά διαφέρουν στη λειτουργία και το χειρισμό μετά από σφάλμα.Ο παρακάτω πίνακας συγκρίνει τη λειτουργική τους συμπεριφορά.

Παράμετρος	MCB	Ασφάλεια
Μετά το ταξίδι δράση	Με δυνατότητα επαναφοράς	Πρέπει να είναι αντικαταστάθηκε
Λάθος ένδειξη	Καθαρό Θέση ON/OFF/TRIP	Συχνά ασαφές εκτός εάν υπάρχει φουσκωμένος δείκτης
Εναλλαγή λειτουργία	Μπορεί να χρησιμοποιηθεί ως διακόπτης	Δεν προορίζεται για εναλλαγή
Επαναχρησιμοποίηση μετά σφάλμα	Επαναχρησιμοποιήσιμο μετά την επαναφορά	Μίας χρήσης στοιχείο
Απάντηση συνέπεια	Καθορισμένο ταξίδι συμπεριφορά καμπύλης	Εξαρτάται από τύπος και κατάσταση ασφάλειας
Υπερφόρτωση προστασία	Ενσωματωμένο αποσύνδεση υπερφόρτωσης	Ναι, αλλά εξαρτάται από τα χαρακτηριστικά της ασφάλειας
Βραχυκύκλωμα διακοπή	Βαθμολογήθηκε ικανότητα θραύσης (με σήμανση kA)	Ψηλά ικανότητα διακοπής για πολλούς τύπους ασφαλειών
Χρόνος διακοπής λειτουργίας μετά το ταξίδι	Χαμηλή (επαναφορά)	Πιο ψηλά (αντικατάσταση, έλεγχος βαθμολογίας, εγκατάσταση)
Συντήρηση προσπάθεια	Χαμηλή ρουτίνα χειρισμός	Απαιτεί εφεδρικό απόθεμα και αντικατάσταση
Φθορά επαφής	Έχει μηχανικές επαφές που παλιώνουν	Καμία κίνηση μέρη στο στοιχείο
Χειρισμός τόξου	Εσωτερικό τόξο θάλαμος	Χειρισμός τόξου μέσα στο σώμα της ασφάλειας κατά την τήξη
Επιλεκτικότητα έλεγχος	Συχνά συντονισμένα με διακόπτες ανάντη	Μπορεί να είναι πολύ επιλεκτική με σωστή ταξινόμηση ασφαλειών
Λειτουργία ανατροφοδότηση	Ορατό θέση λαβής	Στοιχείο κατάσταση δεν είναι πάντα ορατή
Τυπικό λειτουργία αποτυχίας	Επαφή/μηχανισμός φθορά για μεγάλη διάρκεια ζωής	Το στοιχείο λιώνει μόνιμα σε λειτουργία

Εφαρμογές Μικροδιακοπτών Κυκλώματος

1. Κυκλώματα φωτισμού κατοικιών

Τα MCB προστατεύουν τα κυκλώματα διακλάδωσης φωτισμού από υπερφορτίσεις που προκαλούνται από σφάλματα καλωδίωσης ή πάρα πολλά εξαρτήματα σε μία γραμμή.Παρέχουν γρήγορη αποσύνδεση όταν το ρεύμα υπερβαίνει τα ασφαλή όρια για τον αγωγό.Η επαναφορά είναι απλή μετά τη διόρθωση του προβλήματος.Αυτό διευκολύνει τη συντήρηση των οικιακών πινάκων διανομής.

2. Κυκλώματα πρίζας (πρίζα).

Οι πρίζες γενικής χρήσης μπορούν να δουν την αλλαγή φορτίων από συσκευές και εργαλεία.Ένα MCB βοηθά στην προστασία της καλωδίωσης όταν πολλές συσκευές είναι συνδεδεμένες ταυτόχρονα.Μειώνει τον κίνδυνο υπερθέρμανσης του καλωδίου από παρατεταμένο υπερβολικό ρεύμα.Αυτή είναι μια κοινή χρήση σε σπίτια και μικρά γραφεία.

3. Κυκλώματα κλάδων κλιματισμού και HVAC

Οι μονάδες εναλλασσόμενου ρεύματος διαχωρισμένου τύπου και ο μικρός εξοπλισμός HVAC προστατεύονται συχνά από αποκλειστικά MCB.Ο διακόπτης απομονώνει μία μονάδα για σέρβις χωρίς να κλείνει ολόκληρο το πάνελ.Προστατεύει επίσης τη γραμμή παροχής που τροφοδοτεί τον εξοπλισμό.Αυτό διατηρεί τα σφάλματα εντοπισμένα σε ένα κύκλωμα.

4. Θερμοσίφωνες και μικρές σταθερές συσκευές

Πολλά σταθερά φορτία λειτουργούν για μεγάλες περιόδους, επομένως η προστασία του κυκλώματος πρέπει να είναι σταθερή και αξιόπιστη.Τα MCB παρέχουν αυτόματη αποσύνδεση όταν εμφανίζεται μη φυσιολογικό ρεύμα.Επιτρέπουν επίσης άνετη απομόνωση για συντήρηση.Αυτό είναι σύνηθες σε διαμερίσματα και εμπορικές τουαλέτες.

5. Πίνακες και υποπίνακες διανομής

Τα MCB χρησιμοποιούνται ως εξερχόμενοι τροφοδότες σε κύριους πίνακες και υποπίνακες.Προστατεύουν τα κυκλώματα διακλάδωσης και βοηθούν στην οργάνωση των φορτίων ανά περιοχή ή λειτουργία.Αυτό βελτιώνει την απομόνωση σφαλμάτων και μειώνει τον χρόνο αντιμετώπισης προβλημάτων.

6. Εμπορικά κυκλώματα φωτισμού και ισχύος

Τα γραφεία, τα καταστήματα και τα μικρά κτίρια χρησιμοποιούν πολλά ξεχωριστά κυκλώματα για φωτισμό, πρίζες και εξοπλισμό.Τα MCB προστατεύουν κάθε κύκλωμα ανεξάρτητα για να περιορίσουν την επίδραση σφάλματος.Αυτό διατηρεί τα βασικά τμήματα σε λειτουργία εάν ένα κύκλωμα σβήσει.Υποστηρίζει ασφαλέστερη καθημερινή λειτουργία.

7. Πίνακες ελέγχου και βοηθητικά κυκλώματα αυτοματισμού

Η καλωδίωση ελέγχου για ρελέ, αισθητήρες και βοηθητικά τροφοδοτικά συχνά χρειάζεται συμπαγή προστασία.Τα MCB ταιριάζουν στους πίνακες ελέγχου DIN-rail και παρέχουν σαφή μόνωση.Βοηθούν στην πρόληψη της εξάπλωσης μικρών βλαβών σε άλλα τμήματα ελέγχου.Αυτό είναι σύνηθες σε βιομηχανικούς θαλάμους ελέγχου.

8. Μικροί κινητήρες και αντλίες (προστασία κλαδιών)

Πολλοί μικροί κινητήρες τροφοδοτούνται από αποκλειστικά κυκλώματα διακλάδωσης που προστατεύονται από MCB.Ο διακόπτης διαχωρίζει γρήγορα το κύκλωμα του κινητήρα σε μη κανονικές συνθήκες ρεύματος.Παρέχει επίσης ένα απλό σημείο απομόνωσης ON/OFF στον πίνακα.Αυτό χρησιμοποιείται συχνά για ενισχυτές, ανεμιστήρες και μικρές αντλίες.

Πώς να επιλέξετε το σωστό MCB;

Βήμα 1: Προσδιορίστε το φορτίο κυκλώματος και επιλέξτε την τρέχουσα βαθμολογία

Ξεκινήστε αναφέροντας το συνδεδεμένο φορτίο και το κανονικό ρεύμα λειτουργίας του κυκλώματος.Επιλέξτε ένα ονομαστικό ρεύμα MCB που μπορεί να μεταφέρει το αναμενόμενο ρεύμα φορτίου χωρίς ενόχληση.Εάν το φορτίο ποικίλλει, βασίστε την επιλογή στο υψηλότερο κανονικό ρεύμα λειτουργίας, όχι στις περιστασιακές σύντομες κορυφές.Διατηρήστε την ονομαστική τιμή ευθυγραμμισμένη με την χωρητικότητα του αγωγού κυκλώματος που χρησιμοποιείται σε αυτήν τη γραμμή.Αυτό το βήμα ορίζει το βασικό "μέγεθος" του μικροσκοπικού διακόπτη κυκλώματος.

Βήμα 2: Επιλέξτε την καμπύλη ταξιδιού με βάση τη συμπεριφορά εισβολής

Ελέγξτε εάν το φορτίο έχει υψηλό κύμα εκκίνησης, όπως κινητήρες, συμπιεστές ή μετασχηματιστές.Χρησιμοποιήστε μια καμπύλη που ανέχεται την αναμενόμενη εισροή ενώ εξακολουθεί να παρέχει γρήγορη αποσύνδεση για σφάλματα.Ο τύπος Β είναι κατάλληλος για φορτία χαμηλού κύματος, ο Τύπος C είναι κατάλληλος για μέτρια εισροή και ο τύπος D είναι κατάλληλος για εξοπλισμό υψηλής πίεσης.Επιλέξτε την καμπύλη που ταιριάζει με τον τρόπο με τον οποίο ξεκινά το φορτίο, όχι μόνο πώς λέγεται.Αυτό αποτρέπει τις επαναλαμβανόμενες ενοχλητικές διαδρομές κατά την εκκίνηση.

Βήμα 3: Επιλέξτε τον αριθμό των πόλων που ταιριάζει με το σύστημα τροφοδοσίας

Προσδιορίστε εάν το κύκλωμα είναι μονοφασικό ή τριφασικό και εάν πρέπει να απομονώσετε τον ουδέτερο με τη φάση.Χρησιμοποιήστε SP για έναν μόνο ενεργό αγωγό, DP για απομόνωση φάσης και ουδέτερου μαζί και TP για τριφασικές γραμμές.Για τριφασική με ουδέτερη απομόνωση, επιλέξτε προστασία στυλ TPN/4P όπως απαιτείται από τη σχεδίαση του συστήματος.Η επιλογή πόλων αφορά την ασφαλή αποσύνδεση των σωστών αγωγών μαζί.Αυτό το βήμα διασφαλίζει τη σωστή απομόνωση και συμβατότητα καλωδίωσης.

Βήμα 4: Ελέγξτε το μελλοντικό επίπεδο βραχυκυκλώματος και επιλέξτε ικανότητα διακοπής (kA)

Υπολογίστε το διαθέσιμο ρεύμα σφάλματος στο σημείο εγκατάστασης χρησιμοποιώντας τα δεδομένα τροφοδοσίας ή έναν υπολογισμό βραχυκυκλώματος.Επιλέξτε μια ονομαστική ικανότητα θραύσης (όπως 4,5 kA, 6 kA ή 10 kA) που είναι ίση ή μεγαλύτερη από το μελλοντικό ρεύμα βραχυκυκλώματος.Οι ισχυρότερες παροχές και τα πάνελ που βρίσκονται πιο κοντά στους μετασχηματιστές συνήθως χρειάζονται υψηλότερο kA MCB.Αυτή η επιλογή αφορά την αντοχή και τη διακοπή του μέγιστου επιπέδου σφάλματος με ασφάλεια.Είναι ένας από τους σημαντικότερους ελέγχους ασφαλείας.

Βήμα 5: Τελική επαλήθευση της αντιστοίχισης ετικετών για το επιλεγμένο MCB

Βεβαιωθείτε ότι η πινακίδα ονόματος του επιλεγμένου MCB ταιριάζει με την απαίτηση κυκλώματος για πόλους, καμπύλη και ικανότητα θραύσης.Ελέγξτε ξανά ότι η επιλεγμένη ονομαστική τιμή ρεύματος ευθυγραμμίζεται με το αναμενόμενο επίπεδο φορτίου και το όριο σχεδιασμού κυκλώματος.Βεβαιωθείτε ότι η επιλογή του διακόπτη είναι συνεπής σε παρόμοια κυκλώματα στον ίδιο πίνακα για να διατηρείται προβλέψιμος ο συντονισμός προστασίας.Εάν το επίπεδο σφάλματος είναι αβέβαιο, χρησιμοποιήστε την ασφαλέστερη επιλογή επιλέγοντας υψηλότερη κατηγορία ικανότητας θραύσης.Αυτό το τελευταίο βήμα μειώνει τα σφάλματα αναντιστοιχίας πριν από την εγκατάσταση.

Συμπέρασμα

Ένα MCB αποσυνδέει την τροφοδοσία κατά τη διάρκεια μη φυσιολογικού ρεύματος και μπορεί να επαναρυθμιστεί μετά την αποκατάσταση της βλάβης.Η σωστή επιλογή εξαρτάται από το ρεύμα φορτίου, τη συμπεριφορά εκκίνησης, τον τύπο παροχής και το επίπεδο σφάλματος.Η γνώση των τύπων και των χαρακτηριστικών του βοηθά στη διασφάλιση ασφαλούς και σταθερής προστασίας κυκλώματος.Η σωστή χρήση μειώνει τις ζημιές και βελτιώνει την ηλεκτρική ασφάλεια.
