Επεξεργαστής ψηφιακού σήματος GC5330IZEV: Χαρακτηριστικά, εφαρμογές, εναλλακτικές λύσεις και προδιαγραφές

Αυτός ο οδηγός αφορά το GC5330izev, ένα έξυπνο ψηφιακό τσιπ που βοηθά τα ασύρματα συστήματα να λειτουργούν καλύτερα.Χρησιμοποιείται σε πράγματα όπως πύργους κυττάρων, ασύρματες επαναλήψεις και εξοπλισμός δοκιμών.Το GC5330IZEV μπορεί να χειριστεί πολλά ασύρματα σήματα και βοηθά στη βελτίωση της ταχύτητας, στη μείωση του θορύβου και να κάνει τα σήματα σαφέστερα.Σε αυτόν τον οδηγό, θα μάθετε τι κάνει αυτό το τσιπ, πώς λειτουργεί και πού χρησιμοποιείται.

Κατάλογος

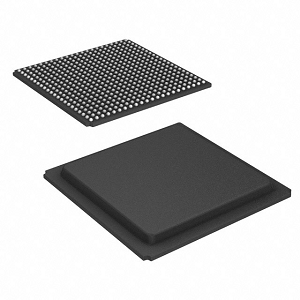

Επισκόπηση GC5330IZEV

Ο GC5330IZEV είναι ένας εκλεπτυσμένος επεξεργαστής ψηφιακού σήματος ευρείας ζώνης (DSP), σχεδιασμένος ειδικά για συστήματα προηγμένων ασύρματων επικοινωνιών.Αυτό το DSP υποστηρίζει ένα ευρύ φάσμα προτύπων όπως το CDMA, το GSM, το TD-SCDMA, το W-CDMA και το WIMAX, καθιστώντας το εξαιρετικά ευπροσάρμοστο για διάφορες υποδομές επικοινωνίας.Διαθέτει συσκευασία πλέγματος 484 ball (BGA) κατάλληλη για εφαρμογές τεχνολογίας επιφανείας, εξασφαλίζοντας απρόσκοπτη ενσωμάτωση σε σύγχρονα ηλεκτρονικά συγκροτήματα.Μέρος της ευρύτερης οικογένειας GC5330, το GC5330izev μοιράζεται μια κοινή αρχιτεκτονική πυρήνα με τα αδέλφια της, με στόχο τη βελτιστοποίηση της απόδοσης και της αποτελεσματικότητας των εργασιών μεταφοράς ευρείας ζώνης.

Αν ψάχνετε να κλειδώσετε σε ένα αξιόπιστο DSP για τα συστήματά σας, τώρα είναι μια μεγάλη στιγμή για να σκεφτείτε να τοποθετήσετε μια μαζική σειρά μαζί μας για το GC5330IZEV.

GC5330IZEV CAD μοντέλα

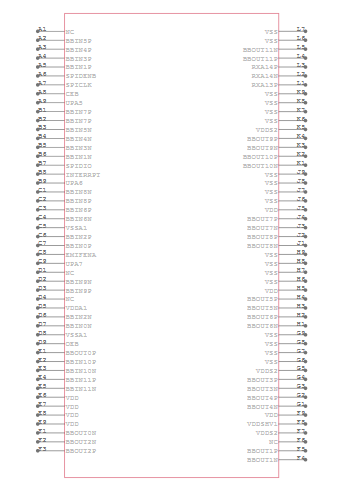

Σύμβολο GC5330IZEV

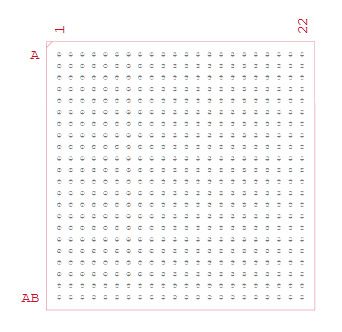

Αποτύπωμα GC5330IZEV

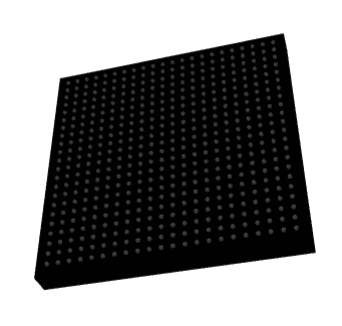

GC5330IZEV 3D μοντέλο

Χαρακτηριστικά GC5330IZEV

• Ολοκληρωμένη μετάδοση και λήψη ψηφιακού εάν λύση: Το DSP περιλαμβάνει λειτουργίες ενσωματωμένου ψηφιακού upconverter (DUC) και ψηφιακού downconverter (DDC).Αυτή η ενσωμάτωση απλοποιεί την αλυσίδα επεξεργασίας σήματος συνδυάζοντας πολλαπλές λειτουργίες σε ένα συμπαγές διάλυμα, μειώνοντας έτσι την πολυπλοκότητα και το μέγεθος του συστήματος.

• Υποστήριξη πολλαπλών καναλιών: Το GC5330IZEV υποστηρίζει έως και 4 κανάλια μετάδοσης (TX) και 8 λήψης (RX).Αυτό το χαρακτηριστικό επιτρέπει τη διαχείριση σύνθετων συστημάτων πολλαπλών αντισκοπίων, τα οποία είναι ιδανικά για τις σύγχρονες τεχνολογίες ασύρματης επικοινωνίας που απαιτούν υψηλή απόδοση δεδομένων και βελτιωμένη ακεραιότητα σήματος.

• Λειτουργίες διαδρομής μετάδοσης: Βασικές λειτουργίες στη διαδρομή μετάδοσης του GC5330IZEV περιλαμβάνουν τη μείωση του παράγοντα κορυφής (CFR), την ψηφιακή αρπακτική (DPD) και την εξισορρόπηση μετάδοσης.Αυτά τα χαρακτηριστικά χρειάζονται τη βελτίωση της ποιότητας και της γραμμικότητας του σήματος, η οποία με τη σειρά της ενισχύει τη συνολική απόδοση και την απόδοση των συστημάτων επικοινωνίας.

• Δυνατότητες συγχρονισμού: Η συσκευή είναι εξοπλισμένη με δύο συγχρονισμούς εισόδου LVDS (SYNCA και SYNCB) και ένα συγχρονισμό εξόδου LVDS.Αυτές οι δυνατότητες συγχρονισμού διασφαλίζουν την ακριβή ευθυγράμμιση του χρονισμού σε πολλές συσκευές εντός ενός συστήματος, για τη διατήρηση της ακεραιότητας και της συνοχής της μετάδοσης δεδομένων.

Διάγραμμα μπλοκ GC5330IZEV

Το διάγραμμα μπλοκ του GC5330/GC5337 απεικονίζει μια λύση ψηφιακής μετάδοσης υψηλής απόδοσης σχεδιασμένη για συστήματα σταθμών βάσης.Ξεκινά με ένα Διεπαφή βασικής ζώνης, λαμβάνοντας μέχρι και 24 διαφορικά ζεύγη LVDs στο 1,8V, τα οποία μεταφέρουν δεδομένα ψηφιακής βασικής ζώνης στο τσιπ.Αυτή η διεπαφή περιλαμβάνει μετρητές ισχύος ανά καναλιού και AGC (Αυτόματος έλεγχος κέρδους) για να εξασφαλίσετε τα βέλτιστα επίπεδα σήματος.Ο Μπλοκ Digital Down/Up (DDUC) είναι διαμορφωμένο είτε για μετάδοση (TX) είτε για λήψη (RX) και υποστηρίζει έως και 12 κανάλια.Επεξεργάζεται το σήμα βασικής ζώνης μέσω πολλαπλών σταδίων φιλτραρίσματος όπως FIR, FARROW και CIC ​​για να ρυθμίσετε τα ποσοστά δειγματοληψίας και να εφαρμόσετε παρεμβολή ή αποδεκατισμό.Προαιρετικό Αριθμητικά ελεγχόμενος ταλαντωτής (NCO) περιλαμβάνεται επίσης για τη μετάφραση συχνότητας.Μόλις φιλτραριστεί και ρυθμιστεί, το σήμα εισέρχεται στη διαδρομή TX, όπου παρεμβάλλεται περαιτέρω από τα μπλοκ CFR (μείωση του παράγοντα κορυφής) και DPD (ψηφιακή προ-παραμόρφωση).Αυτά τα εξαρτήματα βελτιστοποιούν το δυναμικό εύρος του σήματος και γραμμίζουν το για αποτελεσματική μετάδοση.Τα στοιχεία ET (παρακολούθηση φακέλων) και BUC (Block Up Converter) προετοιμάζουν το σήμα για διαμόρφωση υψηλής συχνότητας.Το στάδιο IF NCO μετατοπίζει το σήμα στη ενδιάμεση συχνότητα προτού αποσταλεί στη διασύνδεση TX και DAC, η οποία εξάγει έως και 4 TX ρεύματα σε 8 DACs μέσω 40 γραμμών LVDS.

Από την πλευρά λήψης, το σύστημα καταγράφει δεδομένα ADC υψηλής ταχύτητας μέσω 60 γραμμών LVDS.Τα δεδομένα υποβάλλονται σε επεξεργασία μέσω ακύρωσης μετατόπισης DC, FE-AGC, Switch και εάν μπλοκ NCO.Στη συνέχεια προχωράει σε R2C και BDC, περνώντας από την εξισορρόπηση και προαιρετικά τη διόρθωση ανισορροπίας I/Q, πριν από την τελική μέτρηση σύλληψης και ισχύος.Αυτή η διαδικασία υποστηρίζει ευέλικτα εύρος ζώνης και ποσοστά αποδεκατισμού.Στο κάτω μέρος του διαγράμματος εμφανίζονται αρκετές διεπαφές ελέγχου και συγχρονισμού.Αυτές περιλαμβάνουν διεπαφές μικροεπεξεργαστή για την είσοδο εντολών και δεδομένων, JTAG για δοκιμές και εντοπισμό σφαλμάτων και SPI για διαμόρφωση.Τα ρολόγια υψηλής ταχύτητας και τα σήματα συγχρονισμού εξασφαλίζουν ακριβή χρονισμό μεταξύ εισόδου, επεξεργασίας και μπλοκ εξόδου.Συνολικά, η αρχιτεκτονική GC5330/GC5337 είναι βελτιστοποιημένη για ψηφιακή μετάδοση υψηλής απόδοσης με ευέλικτη διαμόρφωση για διάφορα ασύρματα πρότυπα.

Προδιαγραφές GC5330IZEV

Τύπος	Παράμετρος
Κατασκευαστής	Τέξας όργανα
Συσκευασία	Ογκος
Κατάσταση μέρους	Απηρχαιωμένος
Λειτουργία	Επεξεργαστής ψηφιακού σήματος
Τύπος RF	CDMA, GSM, TD-SCDMA, W-CDMA, WIMAX
Τύπος τοποθέτησης	Επιφανειακή βάση
Πακέτο / θήκη	484-BGA
Πακέτο συσκευών προμηθευτή	484-BGA
Αριθμός προϊόντος βάσης	GC5330

Εφαρμογές GC5330IZEV

Συστήματα ασύρματης επικοινωνίας

Το GC5330IZEV έχει σχεδιαστεί για να χειρίζεται προηγμένα ασύρματα πρωτόκολλα όπως CDMA, GSM, TD-SCDMA, W-CDMA και WIMAX.Αυτό το καθιστά ιδανικό DSP για χρήση σε σύγχρονους σταθμούς βάσης και ασύρματη υποδομή.Τα ενσωματωμένα χαρακτηριστικά ψηφιακής ανατροπής και downconversion, μαζί με την υποστήριξη πολλαπλών καναλιών, επιτρέπουν την αποτελεσματική επεξεργασία σήματος ευρείας ζώνης RF.Η συσκευή βελτιώνει την απόδοση των ασύρματων συστημάτων επικοινωνίας μειώνοντας τον αριθμό των απαιτούμενων εξωτερικών εξαρτημάτων και προσφέροντας ανώτερη ακεραιότητα σήματος.

Αναμεταδότες ασύρματων

Στις εφαρμογές ασύρματου επαναλήπτη, το GC5330IZEV χρησιμεύει ως γέφυρα μεταξύ αλυσίδων λήψης και μετάδοσης.Παρέχει ψηφιακό φιλτράρισμα, downconversion των εισερχόμενων σημάτων και ανατροπή των εξερχόμενων σημάτων.Αυτό επιτρέπει στους επαναλήψεις να αναμεταδίδουν σήματα επικοινωνίας σε μεγαλύτερες αποστάσεις χωρίς παραμόρφωση.Η συμπερίληψη χαρακτηριστικών όπως η μείωση του παράγοντα κορυφής και η ψηφιακή κατηγορία καθιστούν επίσης ιδιαίτερα κατάλληλη για τη διατήρηση της ποιότητας μετάδοσης σε ενισχυμένες διαδρομές.

Εξοπλισμός δοκιμής και μέτρησης

Το GC5330IZEV είναι πολύτιμο σε εξοπλισμό δοκιμής και μέτρησης.Η ικανότητα επεξεργασίας ευρείας ζώνης και ο ευέλικτος χειρισμός του καναλιού του επιτρέπουν να προσομοιώνει, να επεξεργάζεται και να αναλύει σήματα σε διάφορα ασύρματα πρωτόκολλα.Η υψηλή ακρίβεια συγχρονισμού και τα προχωρημένα χαρακτηριστικά προετοιμασίας σήματος συμβάλλουν στην εξασφάλιση αξιόπιστων και επαναλαμβανόμενων μετρήσεων σε περιβάλλοντα εργαστηρίων και δοκιμών πεδίου.

Ραδιόφωνα από σημείο σε σημείο

Το GC5330IZEV είναι κατάλληλο για χρήση σε ραδιοφωνικούς συνδέσμους μικροκυμάτων από σημείο σε σημείο και χιλιοστόμετρο.Σε τέτοια συστήματα, η μετάδοση υψηλού ρυθμού δεδομένων και η λήψη απαιτούν DSP που είναι ικανά να χειρίζονται ευρεία εύρος ζώνης και σφιχτό συγχρονισμό.Αυτή η συσκευή υποστηρίζει αυτές τις ανάγκες με την αποτελεσματική ψηφιακή επεξεργασία της, επιτρέποντας την αξιόπιστη επικοινωνία σε σταθερή ασύρματη πρόσβαση, δίκτυα backhaul ή εξειδικευμένους βιομηχανικούς δεσμούς.

Gc5330izev παρόμοια μέρη

• GC5318ized

• Max2090etp+t

• GC5328izer

Πλεονεκτήματα GC5330IZEV

Ενισχυμένη αποτελεσματικότητα ενισχυτή ισχύος

Το GC5330IZEV προσφέρει βελτιώσεις στη συνολική απόδοση του συστήματος με την ενσωμάτωση της μείωσης του παράγοντα κορυφής (CFR) και της ψηφιακής αρπαγής (DPD).Αυτές οι τεχνολογίες συνεργάζονται για να μειώσουν τον λόγο μέγιστης προς το μέσο όρο (PAR) των σημάτων RF και να διορθώσουν τις μη γραμμικότητες σε ενισχυτές ισχύος.Ως αποτέλεσμα, οι ενισχυτές λειτουργούν αποτελεσματικότερα, μειώνοντας την κατανάλωση ενέργειας και την παραγωγή θερμότητας.Αυτό οδηγεί σε εξοικονόμηση κόστους για τους χειριστές του συστήματος και επεκτείνει την επιχειρησιακή διάρκεια ζωής των εξαρτημάτων RF.

Ευέλικτη ενσωμάτωση συστήματος

Χάρη στην υποστήριξή του για διάφορες διαμορφώσεις MIMO όπως 2 × 2, 4 × 4, ή ακόμα και 4 × 8 και συμβατότητα με πολλαπλά ασύρματα πρότυπα όπως το GSM, το CDMA, το TD-SCDMA, το W-CDMA και το WIMAX, το GC5330izev είναι απίστευτα ευέλικτη.Μπορείτε να χρησιμοποιήσετε μια ενιαία πλατφόρμα σε διαφορετικούς τύπους υποδομών επικοινωνίας, μειώνοντας την πολυπλοκότητα της ανάπτυξης, το χρόνο στην αγορά και την ανάγκη διαχείρισης πολλαπλών λύσεων DSP για διαφορετικά δίκτυα.

Μειωμένη μέτρηση και κόστος συνιστωσών

Με την ενσωμάτωση πολλαπλών λειτουργιών επεξεργασίας, όπως η ψηφιακή ανατροπή, η αποτροπή και η μετάδοση της εξισορρόπησης σε μία μόνο συσκευή, το GC5330IZEV ελαχιστοποιεί την ανάγκη για εξωτερικά στοιχεία υποστήριξης.Αυτό όχι μόνο απλοποιεί τη διάταξη PCB αλλά και μειώνει το κόστος του λογαριασμού-υλικού (BOM) και του αποτυπώματος συστήματος.Το τελικό αποτέλεσμα είναι ένας πιο συμπαγής, οικονομικά αποδοτικός σχεδιασμός που είναι πιο εύκολο να κατασκευαστεί και να διατηρηθεί.

Βελτιωμένη ποιότητα και αξιοπιστία σήματος

Με την ενσωματωμένη προηγμένη επεξεργασία σήματος, όπως η CFR, η DPD και η εξισορρόπηση, το GC5330izev ενισχύει τη σαφήνεια του σήματος και μειώνει τη διαρροή παρακείμενων καναλιών.Αυτό έχει ως αποτέλεσμα ένα πιο ισχυρό και ανθεκτικό σε παρεμβολές κανάλι επικοινωνίας, εξασφαλίζοντας ότι οι χρήστες λαμβάνουν συνεπή και υψηλής ποιότητας μετάδοση ακόμη και σε πυκνά περιβάλλοντα RF ή σενάρια υψηλής ποιότητας.

Βήματα προγραμματισμού GC5330IZEV

1. Επιλογή διεπαφής: Το αρχικό βήμα στον προγραμματισμό του GC5330IZEV περιλαμβάνει την επιλογή της κατάλληλης διεπαφής επικοινωνίας.Αυτή η συσκευή υποστηρίζει τόσο μια διασύνδεση μονάδας μικροεπεξεργαστή (MPU) όσο και μια σειριακή περιφερειακή διεπαφή (SPI).Η επιλογή εξαρτάται από τις απαιτήσεις της αρχιτεκτονικής και του ελέγχου των δεδομένων του συστήματος. Η διασύνδεση SPI γίνεται ενεργή μόνο όταν ο PIN EMIFENA (ENTIBLE ENALFACE MOMERY ENABLE) έχει οριστεί σε λογική χαμηλή.Πρέπει να διασφαλίσετε ότι υπάρχει η σωστή διαμόρφωση υλικού πριν ξεκινήσετε την επικοινωνία.Αυτή η απόφαση καθορίζει τον τρόπο ανταλλαγής εντολών ελέγχου, δεδομένα διαμόρφωσης και πληροφορίες κατάστασης μεταξύ του ελεγκτή κεντρικού υπολογιστή και του GC5330.

2. Ρύθμιση ρολογιού: Μόλις δημιουργηθεί η διεπαφή, το επόμενο βήμα είναι να διαμορφώσετε τα σήματα ρολογιού.Το GC5330IZEV λειτουργεί χρησιμοποιώντας δύο κύρια ρολόγια: το ρολόι ψηφιακής προ-εντοπισμού (DPDCLK) και το ρολόι βάσης (BBCLK).Αυτά τα ρολόγια οδηγούν τον εσωτερικό αγωγό επεξεργασίας δεδομένων.Το DPDCLK υποστηρίζει συχνότητες μέχρι 310 MHz, ενώ το BBCLK υποστηρίζει έως και 290 MHz.Και οι δύο πρέπει να διαμορφωθούν με ακρίβεια ώστε να πληρούν τις απαιτήσεις εύρους ζώνης και χρονισμού του προβλεπόμενου προτύπου ασύρματης επικοινωνίας.Ο σωστός συγχρονισμός μεταξύ αυτών των τομέων ρολογιού εξασφαλίζει ότι τα στάδια επεξεργασίας σήματος, όπως το φιλτράρισμα, η παρεμβολή και η λειτουργία ανάμειξης αξιόπιστα και εντός των προδιαγραφών.

3. συγχρονισμός: Ο συγχρονισμός είναι σημαντικός για τη λειτουργία ευθυγραμμισμένης με το χρόνο σε διάφορες ενότητες εντός του GC5330izev.Το τσιπ παρέχει σήματα συγχρονισμού εισόδου Synca και SyncB, καθώς και συγχρονισμό σήματος συγχρονισμού εξόδου.Αυτά τα σήματα χρησιμοποιούνται για την ευθυγράμμιση των εσωτερικών συμβάντων όπως η μέτρηση ισχύος, η σύλληψη σήματος ή η ενημέρωση DPD.Σε συστήματα πολλαπλών τσιπ ή πολλαπλών καναλιών, οι εξωτερικοί επεξεργαστές υλικού ή βασικής ζώνης πρέπει να συντονίζουν τους παλμούς συγχρονισμού για να εξασφαλίσουν συνεπή παράθυρα επεξεργασίας.Με τον προγραμματισμό των καταχωρητών ελέγχου συγχρονισμού, μπορείτε να προσαρμόσετε τον τρόπο και όταν εμφανίζονται οι ενεργοποιητές συγχρονισμού, εξασφαλίζοντας σταθερή λειτουργία ακόμη και υπό συνθήκες δυναμικού συστήματος.

4. Μορφοποίηση δεδομένων : Το GC5330IZEV προσφέρει ευέλικτες επιλογές μορφοποίησης δεδομένων τόσο για τις διαδρομές μετάδοσης όσο και για τη λήψη.Πρέπει να διαμορφώσετε τον μορφοποιητή εισόδου βάσης για τη μετάδοση και τον διαμορφωτή εξόδου βασικής ζώνης για υποδοχή.Αυτό περιλαμβάνει την επιλογή των κατάλληλων πλάτους και μορφών δεδομένων, όπως σειριακές, byte-παράλληλες ή παράλληλες λειτουργίες.Η σωστή μορφοποίηση δεδομένων εξασφαλίζει συμβατότητα με τον επεξεργαστή βασικής ζώνης ή τις ψηφιακές ροές I/Q που χειρίζεται το FPGA.Οι προγραμματιζόμενες επιλογές πλαισίωσης επιτρέπουν τους προσαρμοσμένους δείκτες ευθυγράμμισης και την ενθυλάκωση δεδομένων για συστήματα που χρησιμοποιούν σύνθετες δομές πλαισίωσης ή χρησιμοποιούν δυναμικές μεταδόσεις έκρηξης.

5. Διαμόρφωση DUC και DDC: Μια σημαντική συνάρτηση του GC5330IZEV είναι η δυνατότητα ψηφιακής upconversion (DUC) και downconversion (DDC).Αυτά τα μπλοκ είναι διαμορφωμένα ώστε να διαχειρίζονται την παρεμβολή σήματος, την αποδεκατισμό, το φιλτράρισμα και τη μετάφραση συχνότητας.Από την πλευρά μετάδοσης, το DUC αυξάνει τον ρυθμό δειγματοληψίας και μετατοπίζει το σήμα στην επιθυμητή ζώνη συχνοτήτων, έτοιμη για μετατροπή RF.Από την πλευρά λήψης, το DDC μειώνει τον ρυθμό δειγματοληψίας και φιλτράρει τα ανεπιθύμητα εξαρτήματα συχνότητας.Οι σωστές ρυθμίσεις DUC και DDC είναι καλές για τη βελτιστοποίηση της πιστότητας σήματος, τη μείωση του ψευδώνυμου και τη διασφάλιση της αποτελεσματικής χρήσης του εύρους ζώνης.Οι παράμετροι διαμόρφωσης περιλαμβάνουν τους ρυθμούς παρεμβολής/αποδεκατισμού, τους συντελεστές φίλτρων και τις ρυθμίσεις μίξερ.

6. Κερδίστε τον έλεγχο: Ο αυτόματος έλεγχος κέρδους (AGC) στο GC5330IZEV χωρίζεται σε δύο βασικές περιοχές: το AGC Front-end (FEAGC) και το AGC Back-end (BEAGC).Αυτά τα μπλοκ συμβάλλουν στη διατήρηση των βέλτιστων επιπέδων σήματος, καθώς τα σήματα κινούνται μέσω της αλυσίδας επεξεργασίας.Το FEAGC ασχολείται κυρίως με το εισερχόμενο επίπεδο σήματος, προσαρμόζοντας το κέρδος για την πρόληψη του κορεσμού ή της αποκοπής.Το BEAGC επικεντρώνεται στο επεξεργασμένο σήμα, εξασφαλίζοντας ότι παραμένει εντός των αναμενόμενων δυναμικών περιοχών για τις επόμενες ψηφιακές λειτουργίες.Πρέπει να προγραμματίσετε τα όρια AGC, τα ποσοστά επίθεσης/αποσύνθεσης και να αποκτήσετε βήματα για να χειριστείτε ποικίλες συνθήκες σήματος, όπως εξασθένιση, παρεμβολές ή αλλαγές στην ισχύ του σήματος.

7. Μέτρηση τροφοδοσίας και ρύθμιση συναγερμού: Το GC5330IZEV περιλαμβάνει προγραμματιζόμενες μονάδες μέτρησης ισχύος που είναι ικανές να παρακολούθησαν τα επίπεδα σήματος.Αυτοί οι μετρητές συμβάλλουν στην ανίχνευση ανωμαλιών, όπως οι υπερτάσεις εξουσίας, οι σταγόνες ή οι εκπομπές εκτός ζώνης.Οι προγραμματιζόμενοι συναγερμοί μπορούν να ρυθμιστούν ώστε να ενεργοποιούνται με βάση προκαθορισμένα κατώτατα όρια, επιτρέποντας προστατευτικές ή διορθωτικές ενέργειες, όπως προσαρμογές κέρδους ή σηματοδότηση σφαλμάτων.Πρέπει να διαμορφώσετε τα μπλοκ μέτρησης ρυθμίζοντας τα μεγέθη παραθύρων ισχύος, τα επίπεδα κατωφλίου και τις ρυθμίσεις φίλτρου.Αυτή η λειτουργικότητα είναι σημαντική σε συστήματα που απαιτούν υψηλή αξιοπιστία, όπως σταθμούς βάσης, που απαιτούν κανονιστική συμμόρφωση και επιχειρησιακή ασφάλεια.

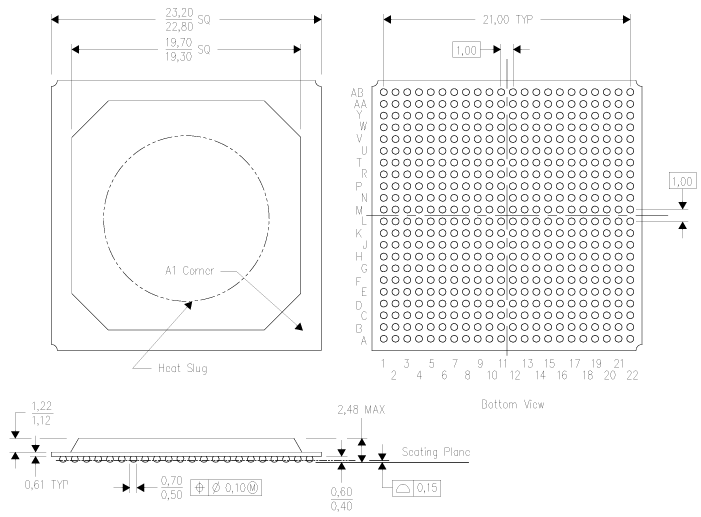

Διαστάσεις συσκευασίας GC5330IZEV

Διαστάσεις συσκευασίας

Παράμετρος	Διάσταση (mm)
Μέγεθος σώματος (συνολικά)	22.80 - 23.20
Μέγεθος υποστρώματος (εσωτερική πλατεία)	19.30 - 19.70
Μπάλα (τυπικό)	1
Αριθμός μπάλες	22 × AB (πίνακας πλέγματος)
Ύψος πακέτου (σώμα)	1.12 - 1.22
Μέγιστο ύψος συσκευασίας (συνολικά)	2.48
Διάμετρος μπάλας	0.50 - 0.70
Ύψος μπάλας πάνω από το επίπεδο καθισμάτων	0,40 - 0,60
Ανεκτικότητα σε διάμετρο μπάλας	± 0,10
Stand-Off (αεροπλάνο καθίσματος)	0,15

Περίγραμμα πακέτων

Κατασκευαστής GC5330IZEV

Το GC5330IZEV κατασκευάζεται από Τέξας όργανα, ένας παγκοσμίως γνωστός ηγέτης στο σχεδιασμό και την παραγωγή αναλογικών και ενσωματωμένων ημιαγωγών επεξεργασίας.Με έδρα το Dallas, Texas, Texas Instruments (TI) έχει μακροχρόνια φήμη για την καινοτομία και την αξιοπιστία στη βιομηχανία ηλεκτρονικών ειδών, που εξυπηρετεί διάφορους τομείς, όπως η αυτοκινητοβιομηχανία, η βιομηχανική, η επικοινωνία και η καταναλωτική ηλεκτρονική.Η TI είναι γνωστή για το ισχυρό χαρτοφυλάκιο των ολοκληρωμένων κυκλωμάτων υψηλής απόδοσης και το GC5330izev αποτελεί παράδειγμα της εμπειρογνωμοσύνης της εταιρείας στην παροχή σύνθετων ψηφιακών ραδιοφωνικών λύσεων.Με έμφαση στην ποιότητα, την επεκτασιμότητα και την υποστήριξη των αναδυόμενων προτύπων επικοινωνίας, τα όργανα του Τέξας εξασφαλίζουν ότι τα εξαρτήματα όπως το GC5330IZEV πληρούν τις απαιτητικές απαιτήσεις των σύγχρονων εφαρμογών επεξεργασίας RF και βασικής ζώνης.

Σύναψη

Το GC5330IZEV ξεχωρίζει ως λύση DSP υψηλής απόδοσης που έχει σχεδιαστεί για να ανταποκριθεί στις αυστηρές απαιτήσεις της ασύρματης υποδομής της επόμενης γενιάς.Η ευέλικτη υποστήριξη του καναλιού, τα ολοκληρωμένα μπλοκ επεξεργασίας και ο ισχυρός συγχρονισμός καθιστούν ιδανική για τη μείωση της πολυπλοκότητας του συστήματος, τη βελτίωση της αποτελεσματικότητας του ενισχυτή ισχύος και την ενίσχυση της πιστότητας σήματος.Υποστηριζόμενη από τη φήμη του Texas Instruments για την αξιοπιστία και την καινοτομία, το GC5330izev είναι μια επιλογή, με στόχο την οικοδόμηση κλιμακωτών και αποτελεσματικών συστημάτων RF με ελάχιστα βασικά έξοδα.
