EPF8820AQC208-4 FPGA: Χαρακτηριστικά, προδιαγραφές, προγραμματισμός και φύλλο δεδομένων

Αυτός ο οδηγός αφορά το EPF8820AQC208-4, ένα ισχυρό και εύκαμπτο τσιπ που ονομάζεται FPGA (προγραμματιζόμενη συστοιχία πύλης πεδίου).Αυτό το τσιπ χρησιμοποιείται για την κατασκευή προσαρμοσμένων ψηφιακών συστημάτων όπως αυτά που βρίσκονται σε δίκτυα AI, 5G, έξυπνες συσκευές και εργοστασιακές μηχανές.Σε αυτόν τον οδηγό, θα μάθετε τι μπορεί να κάνει το τσιπ, τα κύρια χαρακτηριστικά του, το πώς λειτουργεί και πώς να το προγραμματίσετε για διαφορετικές εργασίες.

Κατάλογος

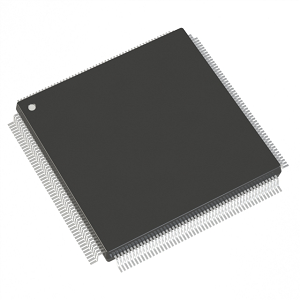

Επισκόπηση EPF8820AQC202

Ο EPF8820AQC208-4 είναι μέρος της σειράς Flex 8000 της σειράς προγραμματιζόμενων πύλης (FPGAs) της Intel (FPGAs), αρχικά σχεδιασμένο από την Altera.Αυτό το μοντέλο διαθέτει 84 μπλοκ πίνακα λογικών (LABS) και προσφέρει 152 ακροδέκτες εισόδου/εξόδου που είναι ενσωματωμένες σε ένα πακέτο τετραπλού επίπεδου 208 ακίδων (QFP).Αυτή η σειρά είναι γνωστή για το συνδυασμό της λεπτομερούς αρχιτεκτονικής και της εκτεταμένης ικανότητας μητρώου των παραδοσιακών FPGA με την ταχύτητα και τις προβλέψιμες καθυστερήσεις διασύνδεσης των διαγραμιμών προγραμματιζόμενων λογικών συσκευών (EPLDs), καθιστώντας την μια ευπροσάρμοστη επιλογή για εφαρμογές όπως η επεξεργασία ψηφιακού σήματος και η χειραγώγηση της διαδρομής δεδομένων.Οι συσκευές Flex 8000, συμπεριλαμβανομένου του EPF8820AQC208-4, διακρίνονται από τη διεπαφή πολλαπλών I/O τους, επιτρέποντάς τους να προσαρμοστούν σε διάφορες τάσεις του συστήματος, αυξάνοντας τη συμβατότητα και την ευελιξία του συστήματος.Αυτή η λειτουργία είναι χρήσιμη σε πολύπλοκα ψηφιακά περιβάλλοντα όπου τα ποικίλα επίπεδα τάσης είναι κοινά.Η οικογένεια περιλαμβάνει επίσης άλλα μοντέλα όπως το EPF81500A, το EPF81188A, το EPF8820A και το EPF8636A, όλα μοιράζονται παρόμοια χαρακτηριστικά αλλά προσαρμοσμένα για διαφορετικές ανάγκες κλιμάκωσης.

Αν ψάχνετε να επωφεληθείτε από την προηγμένη τεχνολογία FPGA για την επιχείρησή σας, σκεφτείτε να τοποθετήσετε μια εντολή χύδην μαζί μας, επειδή το EPF8820AQC208-4 προσφέρει ένα εντυπωσιακό μείγμα απόδοσης και ευελιξίας.

EPF8820AQC208-4 Μοντέλα CAD

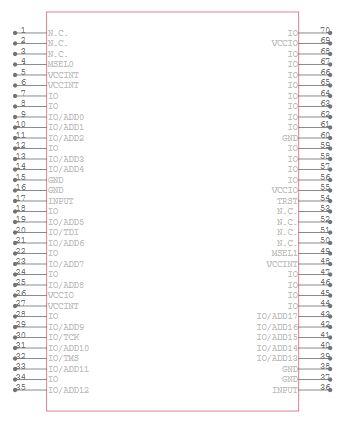

EPF8820AQC208-4 Σύμβολο

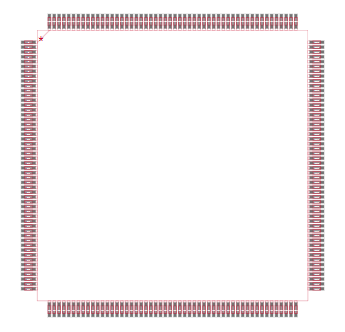

EPF8820AQC208-4 Αποτύπωμα

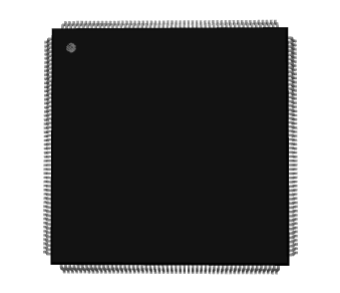

EPF8820AQC20-4 3D μοντέλο

EPF8820AQC208-4 Χαρακτηριστικά

• Λογική χωρητικότητα: Το EPF8820AQC208-4 είναι εξοπλισμένο με 8.000 λογικές πύλες και 672 λογικά στοιχεία, παρέχοντας μια ισχυρή πλατφόρμα για την εφαρμογή σύνθετων ψηφιακών λειτουργιών.Αυτή η υψηλή λογική χωρητικότητα επιτρέπει την ευέλικτη υλοποίηση σχεδιασμού, την τροφοδοσία σε ένα ευρύ φάσμα υπολογιστικών καθηκόντων και σχεδίων ψηφιακής λογικής.

• Καρφίτσες εισόδου/εξόδου: Με 152 ακροδέκτες εισόδου/εξόδου, αυτό το FPGA προσφέρει εκτεταμένες επιλογές συνδεσιμότητας, καθιστώντας την ιδιαίτερα προσαρμόσιμη σε πολλαπλές απαιτήσεις διασύνδεσης.Αυτή η λειτουργία εξασφαλίζει ότι μπορεί να διαχειρίζεται τις πολλαπλές ροές δεδομένων ταυτόχρονα, ιδανικά για εφαρμογές που απαιτούν υψηλή συνδεσιμότητα όπως τα τηλεπικοινωνιακά συστήματα και η σύνθετη επεξεργασία ψηφιακού σήματος.

• Διαμορφώσιμα μπλοκ λογικής (CLBS): Η συσκευή περιλαμβάνει 84 διαμορφώσιμα λογικά μπλοκ, τα οποία είναι τα κύρια αρχιτεκτονικά χαρακτηριστικά που παρέχουν την ευελιξία για την εφαρμογή προσαρμοσμένων λογικών κυκλωμάτων.Κάθε CLB μπορεί να προγραμματιστεί για να εκτελέσει μια ποικιλία λογικών λειτουργιών, γεγονός που ενισχύει την προσαρμοστικότητα του FPGA σε συγκεκριμένες απαιτήσεις έργου.

• Τάση λειτουργίας: Αυτό το FPGA λειτουργεί σε εύρος τάσης τροφοδοσίας 4,75V έως 5,25V, ευθυγραμμίζοντας με τις απαιτήσεις ισχύος των τυπικών ψηφιακών συστημάτων.Αυτή η περιοχή τάσης εξασφαλίζει σταθερή λειτουργία και συμβατότητα με τυπικά ψηφιακά κυκλώματα 5V, ελαχιστοποιώντας την ανάγκη για πρόσθετα εξαρτήματα ρύθμισης τάσης.

• Κλίμακα θερμοκρασίας: Σχεδιασμένο για να λειτουργεί αποτελεσματικά σε εύρος θερμοκρασίας από 0 ° C έως 70 ° C, το EPF8820AQC208-4 είναι κατάλληλο για λειτουργία στα περισσότερα ελεγχόμενα περιβάλλοντα.Αυτή η ευελιξία της θερμοκρασίας εξασφαλίζει αξιόπιστες επιδόσεις σε διάφορες ρυθμίσεις, από βιομηχανικές εφαρμογές έως ηλεκτρονικά καταναλωτικά, όπου οι διακυμάνσεις της θερμοκρασίας μπορούν να αποτελούν ανησυχία.

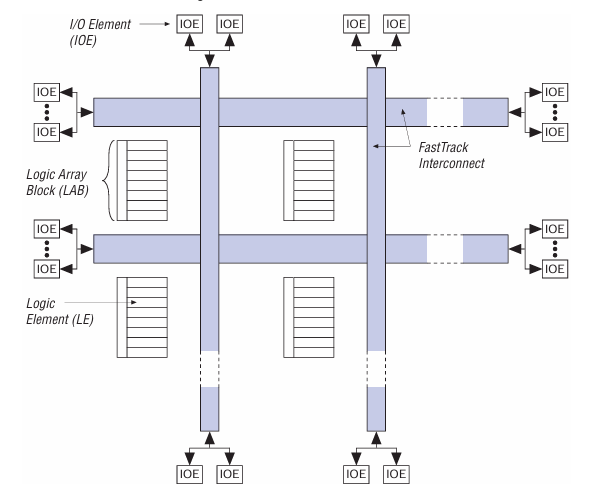

EPF8820AQC208-4 Διάγραμμα μπλοκ

Το διάγραμμα απεικονίζει την εσωτερική αρχιτεκτονική του FPGA της σειράς Altera Flex 8000, ειδικά για το EPF8820AQC208-4 συσκευή.Στον πυρήνα της δομής υπάρχουν λογικά μπλοκ συστοιχίας (LABS), τα οποία είναι συστάδες λογικών στοιχείων (LES).Αυτά τα εργαστήρια διανέμονται σε όλο το τσιπ και χρησιμεύουν ως τα κύρια δομικά στοιχεία για την εφαρμογή λογικών λειτουργιών.Κάθε LE μέσα σε ένα εργαστήριο μπορεί να εκτελέσει βασικές λογικές λειτουργίες και τα εργαστήρια συνεργάζονται για την εφαρμογή σύνθετων ψηφιακών συστημάτων.Τα περιβάλλοντα των εργαστηρίων είναι στοιχεία εισόδου/εξόδου (ioes), τα οποία τοποθετούνται κατά μήκος της περιφέρειας της συσκευής.Αυτά τα ioes χειρίζονται την αλληλεπίδραση μεταξύ εσωτερικής λογικής και εξωτερικών σημάτων, καθιστώντας τα σημαντικά για την ενσωμάτωση του FPGA με άλλα εξαρτήματα σε ένα σύστημα.Οι IOOs συνδέονται με την εσωτερική λογική μέσω της διασύνδεσης FastTrack, ενός ειδικού δικτύου δρομολόγησης που συνδέει αποτελεσματικά τα ioes, τα εργαστήρια και άλλα εσωτερικά εξαρτήματα.Αυτή η διασύνδεση επιτρέπει στα σήματα να κινούνται γρήγορα σε ολόκληρο το FPGA, εξασφαλίζοντας επεξεργασία δεδομένων υψηλής ταχύτητας και αξιόπιστες διαδρομές επικοινωνίας.

EPF8820AQC208-4 Προδιαγραφές

Τύπος	Παράμετρος
Κατασκευαστής	Altera/intel
Σειρά	Flex 8000
Συσκευασία	Δίσκος
Κατάσταση μέρους	Απηρχαιωμένος
Αριθμός εργαστηρίων/CLB	84
Αριθμός λογικών στοιχείων/κυττάρων	672
Αριθμός I/O	152
Αριθμός πύλων	8000
Τάση - προμήθεια	4.75V ~ 5.25V
Τύπος τοποθέτησης	Επιφανειακή βάση
Θερμοκρασία λειτουργίας	0 ° C ~ 70 ° C (ΤΑ)
Πακέτο / θήκη	208-BFQFP
Πακέτο συσκευών προμηθευτή	208-PQFP (28x28)
Αριθμός προϊόντος βάσης	EPF8820

EPF8820AQC208-4 Εφαρμογές

Τεχνητή νοημοσύνη (AI)

Το FPGA χρησιμοποιείται στο AI για την επιτάχυνση των αλγορίθμων μηχανικής μάθησης και την ενεργοποίηση αποτελεσματικών υλοποιήσεων νευρωνικών δικτύων.Η ικανότητά του να αναδιαμορφώνεται ταχέως, του επιτρέπει να προσαρμοστεί σε διαφορετικά μοντέλα και καθήκοντα AI, καθιστώντας το πολύτιμο στοιχείο στην ανάπτυξη εφαρμογών AI.

Τεχνολογία 5G

Στις επικοινωνίες 5G, οι ισχυρές δυνατότητες επεξεργασίας του EPF8820AQC208-4 είναι ιδανικές για τη διαχείριση σύνθετων πρωτοκόλλων και τη διαχείριση μεγάλων όγκων δεδομένων.Αυτό το καθιστά ιδανικό για σταθμούς βάσης και υποδομές δικτύου που απαιτούν επεξεργασία και απόδοση δεδομένων υψηλής ταχύτητας.

Cloud computing

Το FPGA χρησιμοποιείται σε περιβάλλοντα cloud computing για να βελτιώσει τις ταχύτητες επεξεργασίας δεδομένων και να βελτιώσει την αποτελεσματικότητα του φόρτου εργασίας.Η ευελιξία του στο χειρισμό παράλληλων καθηκόντων καθιστά μια εξαιρετική επιλογή για την επιτάχυνση των εφαρμογών και των υπηρεσιών που βασίζονται σε σύννεφο.

Ασύρματη τεχνολογία

Είναι αναπόσπαστο μέρος των ασύρματων συστημάτων επικοινωνίας, υποστηρίζοντας μια σειρά τεχνολογιών από Wi-Fi σε προηγμένα κυτταρικά δίκτυα.Η ικανότητα της FPGA για επεξεργασία πολλαπλών πρωτοκόλλων επικοινωνίας ταυτόχρονα καθιστά την ανάγκη για την ανάπτυξη και την ενίσχυση των ασύρματων συσκευών.

Βιομηχανικός έλεγχος

Στα βιομηχανικά περιβάλλοντα, το EPF8820AQC208-4 χρησιμοποιείται σε συστήματα αυτοματισμού όπου η ακρίβεια και η αξιοπιστία είναι σημαντικά.Διευκολύνει τον έλεγχο και την παρακολούθηση των βιομηχανικών διεργασιών, συμβάλλοντας στην αυξημένη αποτελεσματικότητα και ασφάλεια σε περιβάλλοντα κατασκευής.

Internet of Things (IoT)

Το FPGA παίζει ρόλο στις υποδομές IoT με την επεξεργασία και την ανάλυση δεδομένων από ένα πλήθος αισθητήρων και συσκευών.Αυτή η δυνατότητα είναι το κλειδί για την ενεργοποίηση των έξυπνων πόλεων, των έξυπνων κατοικιών και άλλων εφαρμογών του IoT, όπου απαιτούνται γρήγορη λήψη αποφάσεων με βάση τα δεδομένα αισθητήρων.

Ιατρικός εξοπλισμός

Στον ιατρικό τομέα, το EPF8820AQC208-4 ενισχύει τις δυνατότητες του διαγνωστικού εξοπλισμού και της απεικόνισης, καθώς και τα συστήματα παρακολούθησης των ασθενών.Η ισχύς επεξεργασίας εξασφαλίζει ταχεία και ακριβή ανάλυση στην ιατρική διάγνωση και τη θεραπεία.

EPF8820AQC208-4 Παρόμοια μέρη

• EPF8820AQC208-2

• EPF8820AQC160-4

• EPF8820ATC144-3

EPF8820AQC208-4 Πλεονεκτήματα

Παράλληλες δυνατότητες επεξεργασίας

Το EPF8820AQC208-4 υπερέχει σε περιβάλλοντα που απαιτούν ταυτόχρονες πολλαπλές λειτουργίες λόγω της εγγενούς αρχιτεκτονικής της παράλληλης επεξεργασίας.Αυτή η δυνατότητα του επιτρέπει να ξεπεράσει τους παραδοσιακούς μικροελεγκτές και τους επεξεργαστές που επεξεργάζονται τις εργασίες διαδοχικά, καθιστώντας την ιδανική για εφαρμογές όπως η επεξεργασία βίντεο, ο σύνθετος χειρισμός των δεδομένων και η παρακολούθηση του συστήματος.

Ανασκόπηση υλικού

Ένα από τα standout του FPGA είναι η ικανότητά του να αναδιαμορφωθεί μετά την ανάπτυξη.Αυτή η ανασυγκρότηση σημαίνει ότι μπορείτε να ενημερώσετε τη λειτουργικότητα της συσκευής και να προσαρμόσετε σε νέα πρότυπα ή πρωτόκολλα χωρίς την ανάγκη αντικατάστασης υλικού.Αυτή η ευελιξία είναι πολύτιμη σε βιομηχανίες όπου οι τεχνολογικές εξελίξεις είναι γρήγορες και συχνές, επιτρέποντας την παρατεταμένη χρησιμότητα συσκευών και την προστασία των επενδύσεων.

Προσαρμογή για συγκεκριμένες εφαρμογές

Η συσκευή επιτρέπει τη βαθιά προσαρμογή να πληροί τις ακριβείς απαιτήσεις που αφορούν τον χρήστη ή την εφαρμογή.Μπορείτε να προγραμματίσετε το FPGA για να εκτελέσετε εξειδικευμένες λειτουργίες λογικής, βελτιστοποιώντας τη συσκευή για συγκεκριμένες εργασίες, οι οποίες με τη σειρά τους βελτιώνουν τόσο την απόδοση όσο και την αποτελεσματικότητα.Αυτό το επίπεδο προσαρμογής είναι ένα πλεονέκτημα στις προσαρμοσμένες και εξειδικευμένες εφαρμογές, όπου οι λύσεις εκτός του shelf είναι ανεπαρκείς.

Ταχεία πρωτότυπα και ανάπτυξη

Το EPF8820AQC208-4 υποστηρίζει ταχεία πρωτότυπα, επιτρέποντας την επανάληψη και βελτίωση των σχεδίων τους γρήγορα.Αυτή η δυνατότητα ταχείας ανάπτυξης μειώνει το χρόνο στην αγορά για νέα προϊόντα και επιτρέπει στις επιχειρήσεις να ανταποκρίνονται πιο γρήγορα στις ανάγκες της αγοράς ή στις τεχνολογικές μετατοπίσεις.Είναι ένα πλεονέκτημα σε ανταγωνιστικούς τομείς όπου η πρώτη μπορεί να καθορίσει την ηγεσία της αγοράς.

Ενσωμάτωση πολλαπλών λειτουργιών

Με τη ουσιαστική λογική χωρητικότητα και πολλές επιλογές I/O, το FPGA μπορεί να ενσωματώσει πολλαπλές λειτουργίες σε ένα μόνο τσιπ.Αυτή η ενσωμάτωση μειώνει την ανάγκη για πολλαπλά ξεχωριστά εξαρτήματα, την απλούστευση του σχεδιασμού, τη μείωση του αποτυπώματος υλικού και ενδεχομένως τη μείωση του κόστους.Αυτή η ενσωμάτωση είναι επωφελής για τη δημιουργία πιο συμπαγών και αποτελεσματικών ηλεκτρονικών συσκευών, ιδιαίτερα σε ηλεκτρονικά και ενσωματωμένα συστήματα.

EPF8820AQC208-4 Βήματα προγραμματισμού

1. Εισαγωγή σχεδιασμού: Αυτό το βήμα περιλαμβάνει τον καθορισμό των λογικών κυκλωμάτων και των λειτουργιών του συστήματος που θα εφαρμόσει το FPGA.Μπορείτε να χρησιμοποιήσετε διαφορετικές μεθόδους όπως η σχηματική σύλληψη, οι γλώσσες περιγραφής υλικού όπως το AHDL, το VHDL ή το Verilog και την επεξεργασία κυματομορφής.Το λογισμικό ανάπτυξης Max+Plus II της Altera παρέχει εργαλεία για όλες αυτές τις μεθόδους, διευκολύνοντας την είσοδο και την οργάνωση του σχεδιασμού σας.

2. Συγκέντρωση και σύνθεση: Μετά την εισαγωγή του σχεδίου, πρέπει να καταρτιστεί και να συντεθεί.Αυτή η διαδικασία περιλαμβάνει τη μετάφραση του σχεδιασμού υψηλού επιπέδου σε μια μορφή που χαρτογραφείται στη φυσική σειρά λογικών μπλοκ της FPGA και στην αρχιτεκτονική δρομολόγησης.Το εργαλείο σύνθεσης εντός των ελέγχων MAX+PLUS II για λογικά σφάλματα, βελτιστοποιεί το σχεδιασμό για ταχύτητα και περιοχή και το προετοιμάζει για τη φυσική εφαρμογή στο FPGA.

3. Ανάλυση προσομοίωσης και χρονισμού: Πριν από τον φυσικό προγραμματισμό του FPGA, είναι σημαντικό να προσομοιωθεί ο σχεδιασμός για να εξασφαλιστεί ότι συμπεριφέρεται όπως αναμενόταν.Η προσομοίωση βοηθά στην επαλήθευση της λειτουργικής ορθότητας και της ανάλυσης χρονισμού, η οποία διασφαλίζει ότι όλες οι λειτουργίες εντός του FPGA πληρούν τους καθορισμένους περιορισμούς χρονισμού.Αυτό το βήμα βοηθά στον εντοπισμό και τον καθορισμό των σφαλμάτων πριν από τη διαμόρφωση, την εξοικονόμηση χρόνου και τους πόρους που εμπλέκονται στην εντοπισμό σφαλμάτων μετά τη διαμόρφωση.

4. Δημιουργία δεδομένων διαμόρφωσης: Μόλις επαληθευτεί ο σχεδιασμός και έτοιμος, το επόμενο βήμα είναι να δημιουργηθεί τα δεδομένα διαμόρφωσης.Αυτά τα δεδομένα είναι ένα δυαδικό αρχείο που περιέχει όλες τις πληροφορίες που απαιτούνται για τη διαμόρφωση των λογικών μπλοκ και των συνδέσμων της FPGA σύμφωνα με το σχέδιο.Αυτό το αρχείο δημιουργείται από το λογισμικό ανάπτυξης και χρησιμοποιείται για τον προγραμματισμό του FPGA.

5. Διαμόρφωση συσκευής : Μόλις παρασκευαστούν τα δεδομένα διαμόρφωσης, το EPF8820AQC208-4 FPGA μπορεί να προγραμματιστεί χρησιμοποιώντας διάφορες μεθόδους κατάλληλες για διαφορετικές απαιτήσεις συστήματος.Η ενεργή σειριακή (AS) διαμόρφωση επιτρέπει στο FPGA να ελέγχει τη διαδικασία, συνδέοντας απευθείας με μια συσκευή σειριακής διαμόρφωσης.Εναλλακτικά, στην ενεργό παράλληλη μέθοδο UP/DOWN (APU/APD), η FPGA φορτώνει δεδομένα από μια παράλληλη συσκευή διαμόρφωσης, διαχειρίζοντας ενεργά τη ροή δεδομένων.Για απλούστερες ρυθμίσεις, η επιλογή παθητικής σειριακής (PS) επιτρέπει σε έναν εξωτερικό ελεγκτή να στέλνει σειριακά δεδομένα απευθείας στο FPGA χωρίς την παρέμβασή του στη διαδικασία ελέγχου.Τέλος, η παθητική παράλληλη σύγχρονη/ασύγχρονη προσέγγιση (PPS/PPA) χρησιμοποιεί ένα παράλληλο δίαυλο δεδομένων που ελέγχεται από έναν εξωτερικό ελεγκτή για να προγραμματίσει το FPGA.Η επιλογή ενός συστήματος διαμόρφωσης υπαγορεύεται κυρίως από τις συγκεκριμένες ανάγκες εφαρμογής και τους πόρους που διατίθενται στην αρχιτεκτονική του συστήματος, εξασφαλίζοντας την ευελιξία και την προσαρμοστικότητα στην ανάπτυξη του FPGA.

7. Αναδιάρθρωση στο σύστημα: Αυτή η λειτουργία επιτρέπει την επαναπρογραμματισμένη FPGA ενώ εξακολουθεί να λειτουργεί μέσα στο σύστημα.Αυτό είναι χρήσιμο για εφαρμογές που απαιτούν ενημερώσεις χωρίς χρόνο διακοπής ή για συστήματα που πρέπει να προσαρμοστούν σε νέες λειτουργίες χωρίς αλλαγές υλικού.Περιλαμβάνει είτε εν μέρει είτε πλήρως αναδιαμορφώνει το FPGA φορτώνοντας νέα δεδομένα διαμόρφωσης διατηρώντας παράλληλα το σύστημα ενεργό.

EPF8820AQC208-4 Διαστάσεις συσκευασίας

• Τύπος πακέτου: 208-PIN PQFP (Πλαστικό τετράγωνο πακέτο)

• Μέγεθος πακέτου: 28 mm x 28 mm

• Τύπος τοποθέτησης: Επιφανειακή βάση

EPF8820AQC208-4 Κατασκευαστής

Το EPF8820AQC208-4 κατασκευάζεται από Πληροφορία, μετά την απόκτηση της Altera Corporation το 2015. Αρχικά αναπτύχθηκε από την Altera ως μέρος της σειράς Flex της Flex 8000, αυτή η συσκευή αντικατοπτρίζει την κληρονομιά της Altera στην παραγωγή ευέλικτων, υψηλής πυκνότητας προγραμματιζόμενες λογικές συσκευές προσαρμοσμένες για προσαρμοσμένα ψηφιακά σχέδια.Μετά την απόκτηση, η Intel ολοκλήρωσε τις σειρές προϊόντων της Altera στην ομάδα προγραμματιζόμενων λύσεων, εξασφαλίζοντας τη συνεχή υποστήριξη και την προώθηση των τεχνολογιών FPGA στο πλαίσιο της μάρκας Intel.Ως αποτέλεσμα, το EPF8820AQC208-4 αναγνωρίζεται επίσημα ως προϊόν Intel FPGA, αν και διατηρεί τον αρχικό του αριθμό ανταλλακτικών.

Σύναψη

Το EPF8820AQC208-4 ξεχωρίζει ως μια ευέλικτη και ισχυρή λύση για τα σύγχρονα ψηφιακά συστήματα που απαιτούν επεξεργασία υψηλής ταχύτητας, ενσωμάτωση σε επίπεδο συστήματος και ανασυγκρότηση πεδίου.Υποστηριζόμενη από την κληρονομιά της Intel και την αριστεία του σχεδιασμού της Altera, υποστηρίζει διαφορετικές εφαρμογές από τη μηχανική μάθηση έως την ασύρματη επικοινωνία και τη βιομηχανική αυτοματοποίηση.Αυτός ο οδηγός εξοπλίζει τις πληροφορίες για τη μόχλευση των πλήρων δυνατοτήτων αυτού του FPGA, είτε πρόκειται για πρωτοτύπους, για την παραγωγή κλιμάκωσης είτε για τη βελτιστοποίηση των προηγμένων ψηφιακών ροών εργασίας.

Φύλλο δεδομένων PDF

EPF8820AQC208-4 Φύλλα δεδομένων:

Flex 8000.pdf
