Πλήρης ανορθωτής γέφυρας: αποτελεσματική μετατροπή AC προς DC, σχεδιασμός κυκλωμάτων και εφαρμογές

Ένας ανορθωτής πλήρους γέφυρας που χρησιμοποιείται για την αλλαγή εναλλασσόμενου ρεύματος (AC), όπως η ισχύς από την έξοδο τοίχου σας, σε άμεσο ρεύμα (DC), το οποίο είναι ο τύπος ισχύος που χρησιμοποιείται από τις περισσότερες ηλεκτρονικές συσκευές.Σε αντίθεση με τα απλούστερα συστήματα που σπαταλούν το ήμισυ της εισερχόμενης ηλεκτρικής ενέργειας, ο πλήρης ανορθωτής της γέφυρας χρησιμοποιεί τέσσερις δίοδοι για να βεβαιωθεί ότι καταγράφει την ισχύ από τις κούνιες προς τα πάνω και προς τα κάτω του κύκλου AC.Αυτό το άρθρο θα διερευνήσει πώς λειτουργεί ένας πλήρης ανορθωτής γέφυρας, τα μέρη του και γιατί είναι τόσο σημαντικό σε πολλές τεχνολογίες σήμερα.

Κατάλογος

Επισκόπηση ενός πλήρους ανορθωτή γέφυρας

ΕΝΑ Πλήρης ανορθωτής γέφυρας, επίσης γνωστός ως ανορθωτής πλήρους κύματος ή απλά ένας ανορθωτής γέφυρας διόδου, είναι ένα ηλεκτρονικό κύκλωμα που έχει σχεδιαστεί για να μετατρέψει το εναλλασσόμενο ρεύμα (AC) σε άμεσο ρεύμα (DC).Χρησιμεύει ως συστατικό σε πολλές ηλεκτρικές και ηλεκτρονικές εφαρμογές όπου απαιτείται σταθερή τάση DC.Σε αντίθεση με έναν ανορθωτή μισού κύματος, ο οποίος χρησιμοποιεί μόνο το ήμισυ της κυματομορφής AC, ένας πλήρης ανορθωτής γέφυρας εκμεταλλεύεται τόσο τα θετικά όσο και τα αρνητικά μισά του κύκλου AC, καθιστώντας το πιο αποτελεσματικό στη μετατροπή ισχύος.Η λειτουργία ενός πλήρους ανορθωτή γέφυρας βασίζεται σε μια διαμόρφωση τεσσάρων διόδων που διατεταγμένες σε σχηματισμό γέφυρας.Αυτές οι δίοδοι λειτουργούν συλλογικά για να εξασφαλίσουν ότι η κατεύθυνση της ροής ρεύματος παραμένει η ίδια σε όλο το φορτίο, ανεξάρτητα από την πολικότητα της εισόδου AC.Αυτή η διάταξη επιτρέπει αποτελεσματικά στο κύκλωμα να διορθώσει και τα δύο μισά της κυματομορφής εισόδου, με αποτέλεσμα μια πιο συνεχής και σταθερή έξοδο DC σε σύγκριση με έναν ανορθωτή μισού κύματος.

Ένα από τα βασικά πλεονεκτήματα ενός πλήρους ανορθωτή γέφυρας είναι η βελτιωμένη απόδοση του.Δεδομένου ότι επεξεργάζεται ολόκληρη την κυματομορφή εναλλασσόμενου ρεύματος και όχι μόνο το μισό, παράγει μια υψηλότερη μέση τάση εξόδου DC, η οποία είναι ευεργετική σε πρακτικές εφαρμογές.Επιπλέον, κάνοντας πλήρη χρήση της ισχύος εισόδου, μειώνει την απώλεια ισχύος και τη διάχυση της θερμότητας, καθιστώντας την προτιμώμενη επιλογή σε διάφορα συστήματα τροφοδοσίας.Οι ανορθωτές πλήρους γέφυρας χρησιμοποιούνται εκτενώς σε ρυθμιζόμενα κυκλώματα τροφοδοσίας, συμπεριλαμβανομένων εκείνων που βρίσκονται σε προσαρμογείς ρεύματος, φορτιστές μπαταριών και τροφοδοτικά υπολογιστή.Αυτές οι συσκευές απαιτούν μια συνεπή και αξιόπιστη τάση DC για να εξασφαλιστεί η σταθερή λειτουργία των ηλεκτρονικών εξαρτημάτων.Η ικανότητα ενός πλήρους ανορθωτή γέφυρας να παρέχει ομαλή και αποτελεσματική ισχύ DC καθιστά ένα σημαντικό συστατικό στη σύγχρονη ηλεκτρολογία και ηλεκτρονική μηχανική.

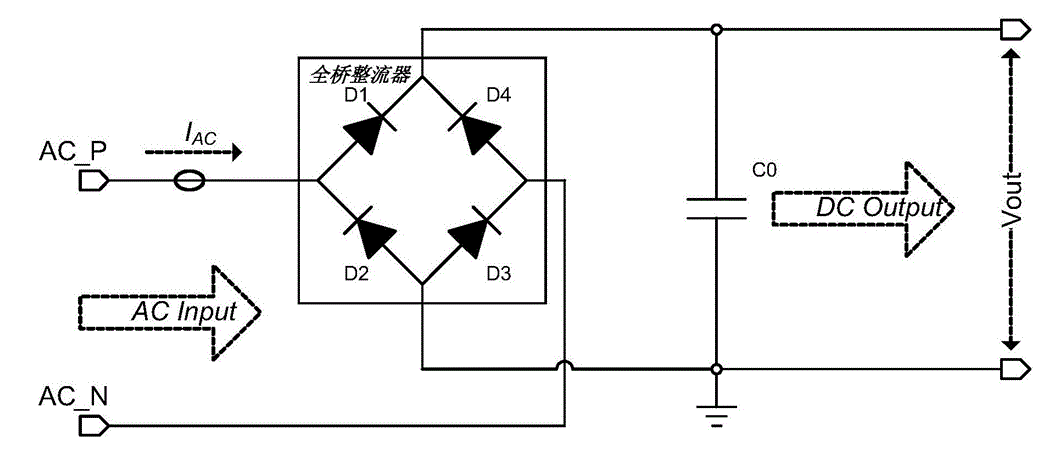

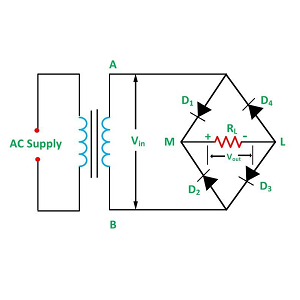

Εικόνα 2.Πλήρης ανορθωτής γέφυραςΔιάγραμμα

Το διάγραμμα κυκλώματος απεικονίζει την αρχή λειτουργίας ενός ανορθωτή πλήρους κύματος, ένα κοινό ηλεκτρονικό συστατικό που χρησιμοποιείται για τη μετατροπή του εναλλασσόμενου ρεύματος (AC) σε άμεσο ρεύμα (DC).Το κύκλωμα αποτελείται από τέσσερις δίοδοι (D1, D2, D3 και D4) διατεταγμένες σε διαμόρφωση γέφυρας.Διαθέτει δύο ακροδέκτες εισόδου AC (επισημασμένα AC_P και AC_N) και δύο ακροδέκτες εξόδου DC.Όταν εφαρμόζεται η τάση AC, ο ανορθωτής χρησιμοποιεί τις διόδους για να διασφαλίσει ότι το ρεύμα ρέει στην ίδια κατεύθυνση κατά τη διάρκεια τόσο των θετικών όσο και των αρνητικών μισών του κύκλου AC.Στον θετικό μισό κύκλο, οι διόδους D1 και D2 είναι προκατειλημμένες προς τα εμπρός και επιτρέπουν το ρεύμα να περάσει, ενώ τα D3 και D4 είναι αντίστροφα προκατειλημμένα και μπλοκ ρεύμα.Κατά τη διάρκεια του αρνητικού μισού κύκλου, τα D3 και D4 γίνονται προς τα εμπρός και συμπεριφορά, ενώ το ρεύμα μπλοκ D1 και D2.Αυτή η διαδικασία διορθώνει την είσοδο εναλλασσόμενου ρεύματος, παράγοντας μια παλλόμενη έξοδο DC.Ο πυκνωτής (C0) εξομαλύνει την έξοδο, μειώνοντας τις διακυμάνσεις της τάσης και δημιουργώντας μια πιο σταθερή τάση DC (VOUT).

Κατασκευή ενός ανορθωτή γέφυρας πλήρους κύματος

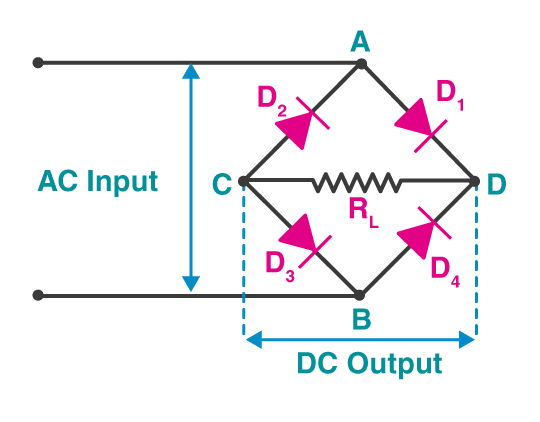

Εικόνα 3. Κατασκευή ανορθωτή γέφυρας πλήρους κύματος

Ένας ανορθωτής γέφυρας πλήρους κύματος, ηλεκτρονικό κύκλωμα που έχει σχεδιαστεί για να μετατρέπει αποτελεσματικά το εναλλασσόμενο ρεύμα (AC) σε άμεσο ρεύμα (DC).Αυτή η διαδικασία διόρθωσης βασίζεται στη συνδυασμένη λειτουργία των διόδων και σε ένα φορτίο αντίστασης, καθένα από τα οποία συμβάλλει στη λειτουργικότητα και την αποτελεσματικότητα του κυκλώματος.Η κατασκευή του ανορθωτή αποτελείται από τα ακόλουθα κύρια συστατικά:

1. Τέσσερις δίοδοι (d₁, d₂, d₃, d₄)

Οι τέσσερις δίοδοι είναι η καρδιά του κυκλώματος και είναι διατεταγμένες σε διαμόρφωση γέφυρας.Παίζουν ένα ρόλο στη διαδικασία διόρθωσης επιτρέποντας το ρεύμα να ρέει μόνο σε μία κατεύθυνση μέσω του φορτίου, ανεξάρτητα από την πολικότητα εισόδου AC.Κάθε δίοδος λειτουργεί ως βαλβίδα μονής κατεύθυνσης για ηλεκτρικό ρεύμα.Κατά τη διάρκεια του θετικού μισού κύκλου της εισόδου εναλλασσόμενου ρεύματος, οι διόδους D₁ και D ₂ προέρχονται από προς τα εμπρός, επιτρέποντας στο ρεύμα να ρέει μέσω του φορτίου.Ταυτόχρονα, οι δίοδοι D₃ και D₄ είναι αντίστροφα μεροληπτικές και μπλοκάρουν το ρεύμα.Αυτό εξασφαλίζει ότι το ρεύμα ρέει σε μία κατεύθυνση μέσω του φορτίου.

Κατά τη διάρκεια του αρνητικού μισού κύκλου της εισόδου AC, οι ρόλοι των διόδων αντίστροφα.Οι διόδους D₃ και D₄ γίνονται προχωρημένες προς τα εμπρός, διεξάγουν το ρεύμα, ενώ οι διόδους D₁ και D₂ είναι αντίστροφα προκατειλημμένα και μπλοκ ρεύμα.Και πάλι, το ρεύμα ρέει προς την ίδια κατεύθυνση μέσω του φορτίου, διατηρώντας ένα μονοκατευθυντικό ρεύμα.Αυτή η εναλλακτική λειτουργία των διόδων εξασφαλίζει ότι χρησιμοποιούνται και τα δύο μισά της κυματομορφής εναλλασσόμενου ρεύματος, με αποτέλεσμα μια πιο αποτελεσματική μετατροπή σε σύγκριση με έναν ανορθωτή μισού κύματος, ο οποίος χρησιμοποιεί μόνο το ήμισυ του κύκλου AC.

2. Αντίσταση φορτίου (r_μεγάλο·

Το φορτίο αντίστασης, με την ετικέτα r_μεγάλο Στο διάγραμμα, αντιπροσωπεύει το στοιχείο ή τη συσκευή που χρησιμοποιεί την διορθωμένη έξοδο DC.Αυτό το φορτίο θα μπορούσε να είναι μια αντίσταση, μια ηλεκτρονική συσκευή ή οποιαδήποτε συσκευή που απαιτεί τη λειτουργία DC.Το διορθωμένο ρεύμα ρέει μέσω του φορτίου, παρέχοντας χρησιμοποιήσιμη ισχύ.Η απόδοση και η απόδοση του κυκλώματος εξαρτώνται σε μεγάλο βαθμό από τα χαρακτηριστικά του φορτίου και την ποιότητα της διορθωμένης παραγωγής.Το φορτίο συνδέεται σε όλα τα ακροδέκτες εξόδου DC, με την ένδειξη B και D στο διάγραμμα.Η κατεύθυνση της ροής ρεύματος μέσω του φορτίου παραμένει συνεπής λόγω της διαδικασίας διόρθωσης, εξασφαλίζοντας την παράδοση ενός ρεύματος DC μονοκατευθυντής.

3. Τερματικά εισόδου AC (Α και γ)

Ο ανορθωτής διαθέτει δύο ακροδέκτες εισόδου με την ένδειξη Α και C, όπου συνδέεται η τροφοδοσία AC.Η πολικότητα της εισόδου AC εναλλάσσεται περιοδικά, με τους θετικούς και αρνητικούς μισούς κύκλους να επεξεργάζονται διαφορετικά από τις διόδους.Η τάση εισόδου διοχετεύεται μέσω του δικτύου γέφυρας, εξασφαλίζοντας ότι και τα δύο μισά της κυματομορφής εναλλασσόμενου ρεύματος συμβάλλουν στο ρεύμα εξόδου.

4. Τερματικά εξόδου DC (Β και D)

Ο ανορθωτής παράγει μια τάση DC στα ακροδέκτες εξόδου, με την ένδειξη B και D στο διάγραμμα.Η έξοδος είναι μια παλλόμενη κυματομορφή DC, με το αρνητικό μισό του κύκλου AC να αναστρέφεται για να ευθυγραμμιστεί με το θετικό μισό.Αν και αυτή η κυματομορφή είναι μονή κατεύθυνση, εξακολουθεί να περιέχει κάποιες διακυμάνσεις ή κυματισμούς, λόγω της διαδικασίας διόρθωσης.Ο ανορθωτής γέφυρας πλήρους κύματος είναι εξαιρετικά αποτελεσματικός επειδή χρησιμοποιεί και τα δύο μισά της κυματομορφής εναλλασσόμενου ρεύματος, διπλασιάζοντας αποτελεσματικά τη συχνότητα του σήματος εξόδου σε σύγκριση με τον ανορθωτή μισού κύματος.Αυτή η αυξημένη συχνότητα διευκολύνει την εξομάλυνση των κυματισμών χρησιμοποιώντας εξαρτήματα φιλτραρίσματος όπως πυκνωτές ή επαγωγείς, παράγοντας μια πιο σταθερή έξοδο DC για πρακτικές εφαρμογές.Αυτός ο σχεδιασμός χρησιμοποιείται ευρέως στα κυκλώματα τροφοδοσίας λόγω της ικανότητάς του να παρέχει υψηλότερη μέση τάση εξόδου, βελτιωμένη απόδοση και καλύτερη αξιοποίηση της ισχύος εισόδου σε σύγκριση με τα απλούστερα κυκλώματα ανορθωτή.

Λειτουργικότητα ενός πλήρους ανορθωτή γέφυρας

Ο πλήρης ανορθωτής γέφυρας, γνωστός για την ικανότητά του να μετατρέπει το εναλλασσόμενο ρεύμα (AC) σε άμεσο ρεύμα (DC).Το AC, συνήθως διαθέσιμο σε οικιακά, εμπορικά και βιομηχανικά ηλεκτρικά συστήματα, είναι ακατάλληλη για τις περισσότερες ηλεκτρονικές συσκευές λόγω της αμφίδρομης φύσης της, η οποία εναλλάσσεται μεταξύ θετικών και αρνητικών κύκλων.Ο πλήρης ανορθωτής γέφυρας αντιμετωπίζει αυτό το ζήτημα χρησιμοποιώντας μια στρατηγική διαμόρφωση των διόδων για να διευκολύνει τον μετασχηματισμό του AC σε DC, επιτρέποντας στις ηλεκτρονικές συσκευές να λειτουργούν αξιόπιστα.Η διαδικασία διόρθωσης αρχίζει καθώς η είσοδος AC, η οποία φυσικά ακολουθεί ένα ημιτονοειδές μοτίβο με εναλλασσόμενους θετικούς και αρνητικούς ημικύκλους, εισέρχεται στο κύκλωμα ανορθωτή.Ο σχεδιασμός του ανορθωτή αποτελείται από τέσσερις δίοδοι, διατεταγμένες σε διαμόρφωση γέφυρας, που συνεργάζονται για να διοχετεύσουν τη ροή της ηλεκτρικής ενέργειας μόνο προς μία κατεύθυνση.Καθώς η είσοδος AC εναλλάσσεται, τα συγκεκριμένα ζεύγη διόδων συμπεριφέρονται κατά τη διάρκεια κάθε μισού κύκλου.

Για να δημιουργηθεί μια πιο σταθερή και χρησιμοποιήσιμη τάση DC, η έξοδος του ανορθωτή περνά συνήθως μέσω ενός συστατικού φιλτραρίσματος, όπως ένας πυκνωτής.Ο πυκνωτής διαδραματίζει ένα ρόλο αποθηκεύοντας τη φόρτιση κατά τη διάρκεια των κορυφών του παλμικού DC και την απελευθέρωσή του κατά τη διάρκεια των κοινοτήτων, μειώνοντας αποτελεσματικά τις διακυμάνσεις και την εξομάλυνση της κυματομορφής.Η προκύπτουσα τάση DC είναι πολύ πιο συνεπής και κατάλληλη για την τροφοδοσία ηλεκτρονικών συσκευών.Η σημασία του πλήρους ανορθωτή της γέφυρας εκτείνεται πολύ πέρα ​​από την απλή μετατροπή.Η σταθερή του έξοδος DC είναι ιδανική για την κατάλληλη λειτουργία ενός ευρέος φάσματος ηλεκτρονικών συσκευών, από μικρά οικιακά gadgets όπως smartphones, tablet και φορητούς υπολογιστές σε μεγαλύτερα, πιο σύνθετα συστήματα όπως διακομιστές υπολογιστών, τηλεπικοινωνιακά δίκτυα και βιομηχανικά μηχανήματα.Αυτές οι συσκευές και τα συστήματα απαιτούν σταθερή και συνεχή παροχή ρεύματος για να αποφευχθούν προβλήματα απόδοσης ή πιθανές ζημιές που προκαλούνται από διακυμάνσεις στην ηλεκτρική είσοδο.Η ικανότητα του ανορθωτή να χρησιμοποιεί και τα δύο μισά της κυματομορφής εναλλασσόμενου ρεύματος το καθιστά πιο αποτελεσματικό από έναν ανορθωτή μισού κύματος, παρέχοντας υψηλότερη μέση τάση εξόδου και ελαχιστοποιώντας την σπατάλη ενέργειας.Εξασφαλίζοντας μια σταθερή και αξιόπιστη τροφοδοσία DC, ο πλήρης ανορθωτής γέφυρας όχι μόνο ενισχύει την απόδοση των συσκευών που εξουσιάζει, αλλά επεκτείνει επίσης τη διάρκεια ζωής τους προστατεύοντας ευαίσθητα εξαρτήματα από ανωμαλίες τάσης.Αυτή η αποτελεσματικότητα και η αξιοπιστία καθιστούν ένα στοιχείο στα σύγχρονα συστήματα ηλεκτρονικής ισχύος και ενέργειας.

Λειτουργική δυναμική ενός πλήρους ανορθωτή γέφυρας

Η λειτουργία ενός πλήρους ανορθωτή γέφυρας είναι τόσο περίπλοκη και απαραίτητη για τη μετατροπή του εναλλασσόμενου ρεύματος (AC) σε άμεσο ρεύμα (DC), μετασχηματισμό που είναι σημαντικός για την τροφοδοσία αμέτρητων ηλεκτρονικών συσκευών.Αυτή η διαδικασία μπορεί να γίνει κατανοητή ως μια σειρά διασυνδεδεμένων φάσεων, καθένα από τα οποία διαδραματίζει ρόλο στην εξασφάλιση της αποτελεσματικότητας, της σταθερότητας και της αξιοπιστίας της παραγωγής DC.

1. Ρύθμιση εισόδου και μετασχηματιστή AC και μετασχηματιστή

Η διαδικασία διόρθωσης αρχίζει με μια είσοδο εναλλασσόμενου ρεύματος, που συνήθως προέρχεται από μια τυπική τροφοδοσία, όπως μια πρίζα τοίχου.Ωστόσο, η τάση αυτής της εισόδου AC είναι συχνά πολύ υψηλή ή ακατάλληλη για άμεση χρήση σε ηλεκτρονικά κυκλώματα.Για να αντιμετωπιστεί αυτό, χρησιμοποιείται ένας μετασχηματιστής για να παραιτηθεί από την τάση σε ασφαλέστερο και πιο εύχρηστο επίπεδο.Ο μετασχηματιστής δεν ρυθμίζει μόνο την τάση εισόδου αλλά και απομονώνει το κύκλωμα από την κύρια τροφοδοσία, παρέχοντας ένα επιπλέον στρώμα ασφάλειας.Με την αποχώρηση της τάσης, ο μετασχηματιστής εξασφαλίζει ότι ο ανορθωτής λειτουργεί αποτελεσματικά, ελαχιστοποιώντας τον κίνδυνο αιχμών ή υπερτάσεων τάσης που θα μπορούσαν να βλάψουν τα ευαίσθητα ηλεκτρονικά εξαρτήματα.Αυτό το στάδιο παρασκευής είναι σημαντικό για την κατασκευή του AC εισόδου έτοιμο για την επακόλουθη διαδικασία διόρθωσης.

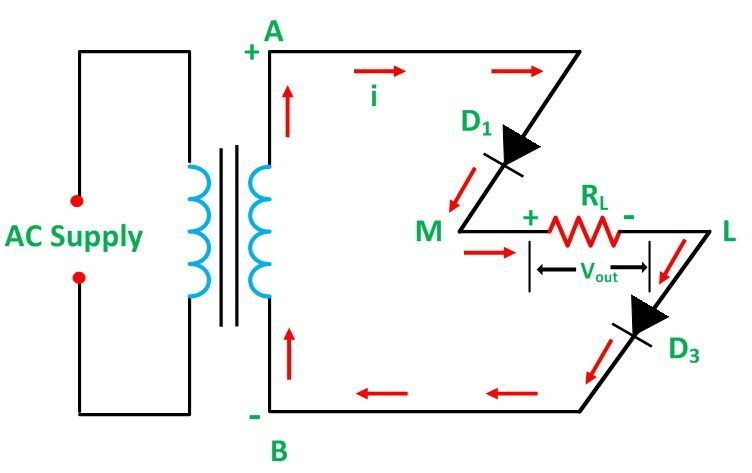

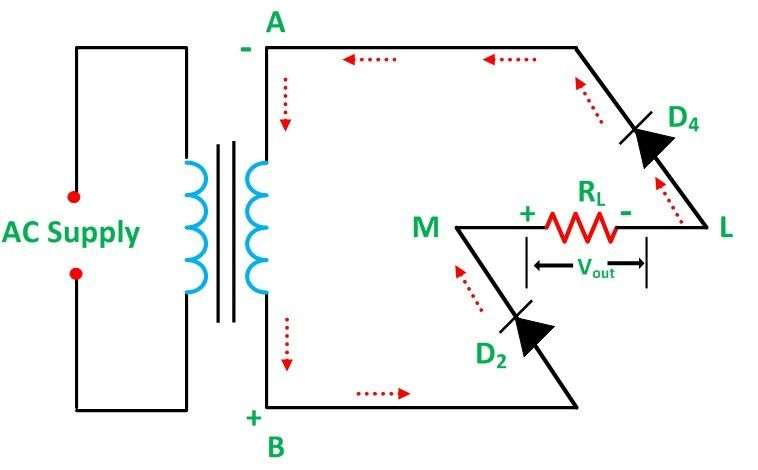

2. Ενεργοποίηση διόδου κατά τη διάρκεια θετικών και αρνητικών μισών κύκλων

3. Φιλτράρισμα πυκνωτή

Η διορθωμένη έξοδος σε αυτό το στάδιο, ενώ η μονοκατευθυντική, εξακολουθεί να περιέχει διακυμάνσεις ή κυματισμούς λόγω της εναλλασσόμενης φύσης της αρχικής εισόδου AC.Για να εξομαλύνει αυτές τις κυματισμούς και να παράγει μια πιο σταθερή τάση DC, ένας πυκνωτής τοποθετείται σε όλη την έξοδο του ανορθωτή.Ο πυκνωτής λειτουργεί με τη φόρτιση όταν η διορθωμένη τάση φτάσει στην κορυφή και την εκφόρτιση όταν πέφτει η τάση.Αυτή η διαδικασία γεμίζει τα κενά μεταξύ των παλμών της διορθωμένης κυματομορφής, μειώνοντας αποτελεσματικά τις μεταβολές τάσης.Το αποτέλεσμα είναι μια πολύ πιο ομαλή έξοδος DC για την τροφοδοσία ευαίσθητων ηλεκτρονικών συσκευών.Σε εφαρμογές που απαιτούν ακρίβεια, όπως ο ιατρικός εξοπλισμός, οι συσκευές επικοινωνίας και οι μικροελεγκτές, αυτό το στάδιο φιλτραρίσματος εξασφαλίζει ότι η παρεχόμενη τάση παραμένει σταθερή και αξιόπιστη.

4. σταθεροποίηση τάσης

Ακόμη και μετά το φιλτράρισμα, οι μικρές διακυμάνσεις ή οι παρατυπίες ενδέχεται να παραμείνουν στην έξοδο DC.Για να βελτιωθεί περαιτέρω η ποιότητα της τάσης, χρησιμοποιούνται συχνά επιπρόσθετα εξαρτήματα σταθεροποίησης τάσης, όπως οι ρυθμιστές τάσης ή πιο προηγμένα κυκλώματα φιλτραρίσματος.Οι ρυθμιστές τάσης έχουν σχεδιαστεί για να διατηρούν μια σταθερή τάση εξόδου, ακόμη και αν η τάση εισόδου ή οι συνθήκες φόρτωσης ποικίλλουν.Αυτή η σταθεροποίηση είναι σημαντική για συσκευές που απαιτούν ακριβή και συνεπή παροχή τάσης, όπως επεξεργαστές, αισθητήρες ή μονάδες μνήμης.Εξασφαλίζοντας ότι η τάση εξόδου παραμένει σε ένα ακριβές εύρος, αυτό το στάδιο ενισχύει την απόδοση και τη μακροζωία των συσκευών που τροφοδοτούνται από τον ανορθωτή.

Ολόκληρη η επιχειρησιακή διαδικασία του πλήρους ανορθωτή της γέφυρας είναι σχεδιασμένη για να μεγιστοποιήσει την ενεργειακή απόδοση ενώ ελαχιστοποιεί την απώλεια ισχύος.Χρησιμοποιώντας τόσο τα θετικά όσο και τα αρνητικά μισά της εισόδου AC, ο ανορθωτής επιτυγχάνει μεγαλύτερη απόδοση σε σύγκριση με τους ανορθωτές μισού κύματος, οι οποίοι χρησιμοποιούν μόνο το ήμισυ της κυματομορφής AC.Επιπλέον, η συστηματική προσέγγιση του μετασχηματισμού, της αποκατάστασης, του φιλτράρισμα και της σταθεροποίησης της εισόδου εξασφαλίζει ότι η έξοδος δεν είναι μόνο σταθερή αλλά και ασφαλής για χρήση με ευαίσθητα ηλεκτρονικά εξαρτήματα.Μέσω αυτής της τετραφασικής διαδικασίας, ο πλήρης ανορθωτής γέφυρας παρέχει μια αξιόπιστη και αποτελεσματική τροφοδοσία DC, για ένα ευρύ φάσμα ηλεκτρονικών συσκευών και συστημάτων.Παρέχοντας μια συνεπή και σταθερή έξοδο DC, ο ανορθωτής διασφαλίζει τα ευαίσθητα κυκλώματα έναντι των διακυμάνσεων της τάσης και εξασφαλίζει την κατάλληλη λειτουργία και εκτεταμένη διάρκεια ζωής των συσκευών που εξουσιάζει.Αυτό το καθιστά σημαντικό στοιχείο στα σύγχρονα σχέδια τροφοδοσίας.

Αντίστροφη τάση ανορθωτή γέφυρας πλήρους κύματος (PIV)

Η μέγιστη αντίστροφη τάση (PIV), μια προδιαγραφή για τις διόδους που χρησιμοποιούνται σε έναν ανορθωτή πλήρους κύματος, καθώς καθορίζει την ικανότητά τους να αντέχουν στη μέγιστη αντίστροφη τάση κατά τη διάρκεια περιόδων μη ενόχλησης.Το PIV εξασφαλίζει ότι οι δίοδοι μπορούν να χειριστούν την υψηλότερη τάση που μπορεί να αντιμετωπίσουν με αντίστροφη προκατάληψη χωρίς να αποτύχουν ή να καταρρεύσουν.Αυτή η παράμετρος χρησιμοποιείται σε υψηλής τάσης ή βιομηχανικές εφαρμογές, όπου τα κυκλώματα εκτίθενται σε επίπεδα τάσης και διακυμάνσεις.Η κατανόηση του PIV βοηθά στον σχεδιασμό των ανορθωτών που δεν είναι μόνο αποτελεσματικοί αλλά και ανθεκτικοί και αξιόπιστοι υπό ποικίλες συνθήκες λειτουργίας.

Υπολογισμός και εφαρμογή PIV

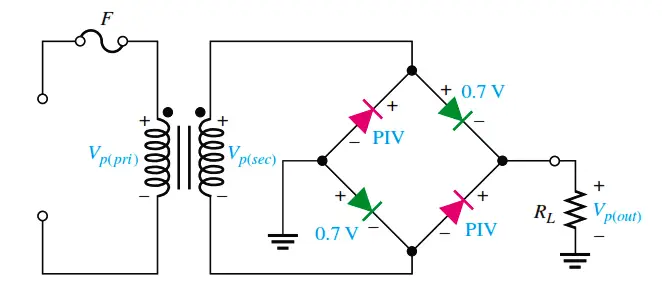

Εικόνα 6. Πρακτικό μοντέλο διόδου με υπολογισμό PIV

Το PIV για κάθε δίοδο σε έναν ανορθωτή γέφυρας πλήρους κύματος είναι η μέγιστη αντίστροφη τάση που πρέπει να αποκλείσει η δίοδος κατά τη διάρκεια της λειτουργίας.Αυτή η τιμή είναι ίση με την τάση κορυφής εναλλασσόμενου ρεύματος της τροφοδοσίας, η οποία μπορεί να υπολογιστεί με πολλαπλασιασμό της τάσης RMS (μέση τετραγωνική ρίζα) με την τετραγωνική ρίζα του 2. Για παράδειγμα, εάν η τάση τροφοδοσίας AC είναι 230 voltνα είναι περίπου 325 βολτ (230 × √2).Κατά συνέπεια, η βαθμολογία PIV για κάθε δίοδο στον ανορθωτή πρέπει να είναι τουλάχιστον 325 βολτ για να αντέξει με ασφάλεια αυτή τη μέγιστη τάση χωρίς αποτυχία.

Σε κυκλώματα όπου χρησιμοποιείται ένας μετασχηματιστής για να επιταχύνει ή να παραιτηθεί από την τάση εισόδου, ο υπολογισμός του PIV πρέπει επίσης να αντιπροσωπεύει τη μετασχηματισμένη τάση.Για παράδειγμα, εάν ο μετασχηματιστής βγει κάτω από την τάση σε 120 volts AC, η τάση κορυφής γίνεται περίπου 170 βολτ (120 χ √2) και οι δίοδοι θα πρέπει να έχουν βαθμολογία PIV τουλάχιστον 170 βολτ.Εξασφαλίζοντας ότι η βαθμολογία PIV κάθε δίοδο αντιστοιχεί ή υπερβαίνει την υπολογισμένη τάση κορυφής για να αποφευχθεί η αντίστροφη διαρροή ρεύματα και να προστατεύσει τον ανορθωτή από βλάβη που προκαλείται από συνθήκες υπέρτασης.

Επιλογή και ανθεκτικότητα των διόδων με βάση το PIV

Η επιλογή των διόδων με κατάλληλη βαθμολογία PIV είναι ένα σημαντικό βήμα για την εξασφάλιση της μακροπρόθεσμης ανθεκτικότητας και αξιοπιστίας ενός ανορθωτή πλήρους κύματος.Οι δίοδοι με βαθμολογίες PIV υψηλότερες από την υπολογιζόμενη τάση κορυφής παρέχουν ένα πρόσθετο περιθώριο ασφαλείας, καθιστώντας το κύκλωμα πιο ισχυρό έναντι απροσδόκητων αιχμών τάσης ή υπερτάσεων στην παροχή AC.Αυτό το buffer ασφαλείας είναι εξαιρετικό σε βιομηχανικές και υψηλές εφαρμογές, όπου οι διακυμάνσεις της ισχύος είναι πιο συχνές και σοβαρές.

Η χρήση διόδων με ανεπαρκείς αξιολογήσεις PIV μπορεί να οδηγήσει σε συχνές αποτυχίες, καθώς οι δίοδοι μπορεί να μην είναι σε θέση να εμποδίσουν τις αντίστροφες τάσεις κατά τη διάρκεια της λειτουργίας.Με την πάροδο του χρόνου, αυτό μπορεί να προκαλέσει υπερθέρμανση, βλάβη σε άλλα εξαρτήματα στο κύκλωμα, ακόμα και συνολική αποτυχία ανορθωτή.Αντίθετα, οι δίοδοι με κατάλληλα βαθμολογημένες ή ελαφρώς υπερβολικά καθορισμένες τιμές PIV συμβάλλουν στη διασφάλιση ότι ο ανορθωτής μπορεί να αντέξει τις συνθήκες λειτουργίας και να επεκτείνει τη συνολική διάρκεια ζωής του.

Επιπτώσεις στην απόδοση του ανορθωτή και τη μακροζωία

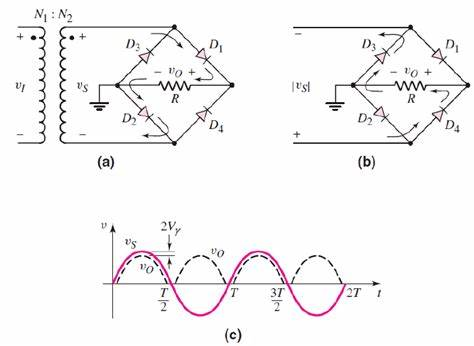

Εικόνα 7. Κύκλωμα ανορθωτή γέφυρας πλήρους κύματος και κυματομορφή εξόδου

Η απόδοση και η μακροζωία ενός ανορθωτή γεφυρών πλήρους κύματος εξαρτώνται σε μεγάλο βαθμό από τις βαθμολογίες PIV των διόδων του.Όταν χρησιμοποιούνται διόδους με επαρκείς αξιολογήσεις PIV, συμβάλλουν στη συνολική ευρωστία του κυκλώματος, επιτρέποντάς του να λειτουργεί αξιόπιστα ακόμη και υπό προκλητικές συνθήκες.Αυτή η αξιοπιστία είναι μεγάλη στην σταθερότητα ισχύος εφαρμογών, όπως ο ιατρικός εξοπλισμός, τα συστήματα επικοινωνίας και τα βιομηχανικά μηχανήματα.

Εάν οι δίοδοι έχουν βαθμολογηθεί σωστά, αποτρέπουν την αντίστροφη διαρροή και την ηλεκτρική κατανομή, εξασφαλίζοντας μια σταθερή και συνεπή έξοδο DC.Αυτή η σταθερότητα όχι μόνο προστατεύει τα ευαίσθητα κατάντη εξαρτήματα, αλλά ελαχιστοποιεί επίσης τις απαιτήσεις συντήρησης και μειώνει τον κίνδυνο δαπανηρού χρόνου διακοπής του συστήματος.Επιπλέον, η σωστή επιλογή PIV επιτρέπει στον ανορθωτή να χειρίζεται περιστασιακές υπερτάσεις ή μη φυσιολογικές διακυμάνσεις τάσης χωρίς να διακυβεύεται η ακεραιότητα ή η αποτελεσματικότητά του.

Φίλτρο πυκνωτή σε ανορθωτές γέφυρας πλήρους κύματος

Η ενσωμάτωση ενός φίλτρου πυκνωτή σε ανορθωτές γέφυρας πλήρους κύματος είναι μια βελτίωση που ενισχύει την ποιότητα του άμεσου ρεύματος εξόδου (DC).Οι ανορθωτές γέφυρας πλήρους κύματος μετατρέπουν αποτελεσματικά το εναλλασσόμενο ρεύμα (AC) σε DC, αλλά η άμεση παραγωγή δεν είναι ένα ομαλό, σταθερό DC.Αντ 'αυτού, είναι μια παλλόμενη κυματομορφή DC, που χαρακτηρίζεται από περιοδικές κορυφές και κοιλότητες.Αυτή η διακύμανση μπορεί να προκαλέσει προβλήματα για ευαίσθητες ηλεκτρονικές συσκευές που απαιτούν σταθερή και σταθερή τάση για να λειτουργούν αξιόπιστα.Για να αντιμετωπιστεί αυτός ο περιορισμός και να βελτιωθεί η έξοδος του ανορθωτή, προστίθεται ένα φίλτρο πυκνωτή.Η ικανότητα του πυκνωτή να αποθηκεύει και να απελευθερώνει ηλεκτρική ενέργεια σταδιακά βοηθά στην εξομάλυνση αυτών των διακυμάνσεων, παράγοντας μια καθαρότερη και πιο σταθερή τάση DC.

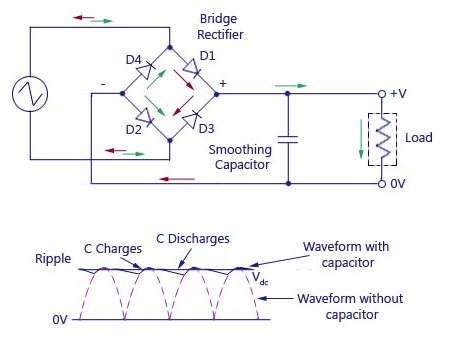

Εικόνα 8. Ανορθωτής πλήρους κύματος με φίλτρο πυκνωτή

Ο ρόλος και ο μηχανισμός των φίλτρων πυκνωτών

Ο κύριος σκοπός του πυκνωτή σε έναν ανορθωτή γέφυρας πλήρους κύματος είναι η μείωση της κυματισμού και η σταθεροποίηση της τάσης εξόδου.Το Ripple αναφέρεται στο μικρό, υπολειπόμενο στοιχείο AC που παραμένει επικαλυμμένο στην διορθωμένη έξοδο DC.Αυτή η κυματομορφή συμβαίνει επειδή η διαδικασία διόρθωσης μετατρέπει τα εναλλασσόμενα θετικά και αρνητικά μισά της κυματομορφής AC σε παλμικό DC αλλά δεν εξαλείφει πλήρως τις διακυμάνσεις της τάσης.Το φίλτρο πυκνωτή λειτουργεί φορτώνοντας την τάση κορυφής της διορθωμένης κυματομορφής όταν οι δίοδοι διεξάγουν και στη συνέχεια εκφορτώνουν για να διατηρήσουν την τάση όταν οι δίοδοι δεν διεξάγονται.

Αυτός ο μηχανισμός εκφόρτωσης φορτίου εξασφαλίζει ότι η τάση κατά μήκος του φορτίου παραμένει σχετικά σταθερή, ακόμη και όταν η διορθωμένη τάση τάσης AC πέφτει μεταξύ των κορυφών.Ο πυκνωτής γεμίζει τα κενά μεταξύ των παλμών του διορθωμένου DC, εξομαλύνοντας την κυματομορφή και μειώνοντας τη κυματισμό.Το αποτέλεσμα είναι μια πολύ πιο σταθερή έξοδος DC, η οποία είναι ανάγκη για την τροφοδοσία ευαίσθητων ηλεκτρονικών συσκευών, όπως οι μικροελεγκτές, οι αισθητήρες και τα συστήματα επικοινωνίας, όπου ακόμη και μικρές μεταβολές τάσης μπορούν να οδηγήσουν σε προβλήματα απόδοσης.

Ενίσχυση της σταθερότητας της παραγωγής με μεγαλύτερους πυκνωτές

Η τιμή χωρητικότητας του πυκνωτή φίλτρου παίζει ρόλο στον προσδιορισμό της αποτελεσματικότητας της μείωσης της κυματισμού.Ένας μεγαλύτερος πυκνωτής έχει υψηλότερη χωρητικότητα αποθήκευσης φορτίου, επιτρέποντάς του να διατηρεί πιο αποτελεσματικά τα επίπεδα τάσης κατά τη διάρκεια των φάσεων μη ενισχυτής του κύκλου AC.Αυτή η αυξημένη χωρητικότητα αποθήκευσης ελαχιστοποιεί τις μειώσεις της τάσης μεταξύ των κορυφών της διορθωμένης εξόδου, με αποτέλεσμα μια ομαλότερη και πιο σταθερή κυματομορφή DC.Όσο μεγαλύτερη είναι η χωρητικότητα, τόσο καλύτερα ο πυκνωτής μπορεί να αντισταθμίσει τις διακυμάνσεις της διορθωμένης τάσης, μειώνοντας το εύρος κυματισμού.

Ωστόσο, η επιλογή του μεγέθους του πυκνωτή περιλαμβάνει συμβιβασμούς.Ενώ ένας μεγαλύτερος πυκνωτής μπορεί να βελτιώσει τη σταθερότητα, παίρνει επίσης περισσότερο φυσικό χώρο, αυξάνει το κόστος και μπορεί να απαιτεί μεγαλύτερους χρόνους φόρτισης.Ως εκ τούτου, πρέπει να εξισορροπήσετε αυτούς τους παράγοντες, επιλέγοντας ένα μέγεθος πυκνωτή που να πληροί τις συγκεκριμένες απαιτήσεις της εφαρμογής.Για τις ηλεκτρονικές εφαρμογές υψηλής ακρίβειας, όπως ο ιατρικός εξοπλισμός ή τα εργαστηριακά μέσα, οι μεγαλύτεροι πυκνωτές προτιμώνται συχνά για να εξασφαλιστεί το υψηλότερο επίπεδο σταθερότητας και απόδοσης τάσης.

Ωφελείται

Σε μια πρακτική ρύθμιση, ο πυκνωτής συνδέεται παράλληλα με το φορτίο, στους ακροδέκτες εξόδου του ανορθωτή.Αυτή η διαμόρφωση επιτρέπει στον πυκνωτή να λειτουργήσει ως ρυθμιστικό, απορροφώντας ξαφνικές αλλαγές στην τάση και προστατεύοντας το φορτίο από αυτές τις διακυμάνσεις.Διατηρώντας μια σταθερή τάση εξόδου, το φίλτρο πυκνωτή ενισχύει την απόδοση του ανορθωτή και εμποδίζει τη ζημιά στα κατάντη εξαρτήματα που προκαλούνται από την έκθεση σε ασυνεπείς τάσεις.Ένα από τα οφέλη του φιλτράρισμα του πυκνωτή είναι η εκτεταμένη διάρκεια ζωής των ηλεκτρονικών εξαρτημάτων.Οι συσκευές που υποβάλλονται σε κυματισμούς ή κυμαινόμενες τάσεις τείνουν να φθείρονται γρηγορότερα, καθώς τα συστατικά συνεχώς τονίζονται από τις παραλλαγές.Η ομαλότερη έξοδος DC που παρέχεται από το φίλτρο πυκνωτή μειώνει αυτή την τάση, βελτιώνοντας την αξιοπιστία και την ανθεκτικότητα του συνολικού συστήματος.

Η βελτιωμένη σταθερότητα τάσης είναι ιδιαίτερα μεγάλη σε εφαρμογές όπως οι φορτιστές μπαταριών, όπου απαιτείται ακριβής και συνεπής τάση για τη φόρτιση των μπαταριών με ασφάλεια και αποτελεσματικότητα.Μια κυμαινόμενη τάση θα μπορούσε να βλάψει την μπαταρία ή να μειώσει τη διάρκεια ζωής της.Ομοίως, άλλες ηλεκτρονικές συσκευές, όπως οι ενισχυτές, οι επεξεργαστές και ο εξοπλισμός επικοινωνίας, εξαρτώνται από την ομαλή ισχύ DC για να λειτουργούν σωστά.Σε αυτές τις περιπτώσεις, το φίλτρο πυκνωτή όχι μόνο ενισχύει την απόδοση της συσκευής αλλά και εξασφαλίζει τη μακροπρόθεσμη αξιοπιστία της.

Πλεονεκτήματα πλήρους ανορθωτών γέφυρας

Οι ανορθωτές πλήρους γέφυρας αναγνωρίζονται ευρέως για τα πολυάριθμα πλεονεκτήματά τους, καθιστώντας τους μια προτιμώμενη επιλογή σε διάφορες ηλεκτρονικές εφαρμογές.Η ικανότητά τους να μετατρέπουν αποτελεσματικά το εναλλασσόμενο ρεύμα (AC) σε άμεσο ρεύμα (DC), σε συνδυασμό με τα οικονομικά αποδοτικά και τα χαρακτηριστικά υψηλής απόδοσης, τα καθιστά να ξεχωρίζουν σε σύγκριση με άλλες μεθόδους διορθωτικής.Παρακάτω, διερευνάμε λεπτομερέστερα τα πρωταρχικά οφέλη των ανορθωτών πλήρους γέφυρας.

Εξάλειψη του μετασχηματιστή κεντρικού tap

Ένα πλεονέκτημα των ανορθωτών πλήρους γέφυρας είναι ότι εξαλείφουν την ανάγκη για έναν μετασχηματιστή κεντρικού ρυθμού, απλοποιώντας το σχεδιασμό κυκλώματος και μειώνοντας το κόστος.Ένας μετασχηματιστής κεντρικού tap, που απαιτείται σε ορισμένες διαμορφώσεις ανορθωτή, όπως οι ανορθωτές πλήρους κύματος με κεντρικό κύμα, διαθέτει δευτερεύουσα περιέλιξη με σύνδεση μεσαίου σημείου (κεντρική βρύση).Ο σχεδιασμός και η κατασκευή τέτοιων μετασχηματιστών μπορεί να είναι πολύπλοκος και ακριβός, καθώς η περιέλιξη πρέπει να χωρίζεται ομοιόμορφα και ακριβώς για να εξασφαλιστεί ισορροπημένη απόδοση.

Με την κατάργηση της απαίτησης για μια κεντρική βρύση, οι ανορθωτές πλήρους γέφυρας εξορθολογίζουν την αρχιτεκτονική του κυκλώματος.Αυτή η απλούστευση έχει ως αποτέλεσμα μετασχηματιστές που είναι ευκολότεροι και λιγότερο δαπανηρές για παραγωγή, καθώς δεν απαιτούν πλέον την πρόσθετη περιέλιξη του κεντρικού επιπέδου.Επιπλέον, η απουσία κεντρικής βρύσης μειώνει το μέγεθος και το βάρος του μετασχηματιστή, καθιστώντας τους ανορθωτές πλήρους γέφυρας πιο κατάλληλοι για συμπαγή και ελαφριά σχέδια.Ως αποτέλεσμα, αυτοί οι ανορθωτές προσφέρουν τόσο οικονομικά όσο και πρακτικά πλεονεκτήματα, ειδικά σε εφαρμογές όπου το κόστος και η απλότητα είναι βασικοί εκτιμήσεις.

Αυξημένη τάση εξόδου

Οι ανορθωτές πλήρους γέφυρας εκμεταλλεύονται πλήρως τόσο τα θετικά όσο και τα αρνητικά μισά της κυματομορφής εναλλασσόμενου ρεύματος, διπλασιάζοντας αποτελεσματικά τη συχνότητα της διορθωμένης παραγωγής σε σύγκριση με τους ανορθωτές μισού κύματος.Αυτή η αυξημένη χρήση του σήματος AC οδηγεί σε υψηλότερη τάση εξόδου DC για την ίδια δευτερογενή τάση μετασχηματιστή.Αντίθετα, οι ανορθωτές μισού κύματος χρησιμοποιούν μόνο το ήμισυ του κύκλου AC, με αποτέλεσμα τη χαμηλότερη απόδοση και την τάση εξόδου.

Αυτό το χαρακτηριστικό των ανορθωτών πλήρους γέφυρας τα καθιστά ιδανικά για εφαρμογές όπου απαιτείται υψηλότερη έξοδος DC.Δημιουργώντας μια πιο ουσιαστική και συνεχή τάση DC, οι ανορθωτές πλήρους γέφυρας βελτιώνουν την αποτελεσματικότητα της διαδικασίας μετατροπής ισχύος.Αυτό το πλεονέκτημα είναι ευεργετικό σε συσκευές όπως τροφοδοτικά για συστήματα επικοινωνίας, βιομηχανικό εξοπλισμό και κυκλώματα φόρτισης μπαταριών, όπου η υψηλότερη και πιο συνεπής παραγωγή DC ενισχύει τη συνολική απόδοση.

Λειτουργίες αντίστροφης τάσης χαμηλότερης κορυφής

Ένα άλλο πλεονέκτημα των ανορθωτών πλήρους γέφυρας είναι οι απαιτήσεις μειωμένης μέγιστης αντίστροφης τάσης (PIV) για τις διόδους.Σε έναν ανορθωτή πλήρους κύματος με κεντρικό κύμα, κάθε δίοδος πρέπει να αντέχει την πλήρη τάση της δευτερεύουσας περιέλιξης του μετασχηματιστή με αντίστροφη προκατάληψη.Ωστόσο, σε έναν πλήρη ανορθωτή γέφυρας, κάθε δίοδος χρειάζεται μόνο να εμποδίσει το ήμισυ αυτής της τάσης αιχμής, καθώς η τάση μοιράζεται στις διόδους κατά τη διάρκεια της λειτουργίας.

Αυτή η μειωμένη τάση τάσης επιτρέπει τη χρήση διόδων με χαμηλότερες αξιολογήσεις PIV, οι οποίες είναι συχνά λιγότερο δαπανηρές από τους ομολόγους υψηλού επιπέδου.Επιτρέποντας τη χρήση πιο οικονομικά αποδοτικών διόδων χωρίς να θυσιάζουν την απόδοση ή την αξιοπιστία, οι ανορθωτές πλήρους γέφυρας προσφέρουν ένα σαφές οικονομικό όφελος.Αυτό τους καθιστά μια προτιμώμενη επιλογή τόσο σε χαμηλού κόστους ηλεκτρονικών καταναλωτικών όσο και σε βιομηχανικά συστήματα μεγάλης κλίμακας, όπου η ελαχιστοποίηση των δαπανών χωρίς να διακυβεύεται η ποιότητα είναι απαραίτητη.

Η ομαλότερη έξοδος DC και ο υψηλότερος συντελεστής χρήσης μετασχηματιστή

Ένα από τα ξεχωριστά πλεονεκτήματα των ανορθωτών πλήρους γέφυρας είναι η ικανότητά τους να παράγουν μια ομαλότερη έξοδο DC.Η διορθωμένη έξοδος ενός ανορθωτή πλήρους γέφυρας έχει χαμηλότερο συντελεστή κυματισμού σε σύγκριση με τους ανορθωτές μισού κύματος, ο οποίος μεταφράζεται σε μια πιο σταθερή και συνεπής τάση DC.Αυτή η ομαλότερη παραγωγή είναι σημαντική για ευαίσθητες ηλεκτρονικές συσκευές, όπως οι μικροελεγκτές, οι αισθητήρες και ο εξοπλισμός επικοινωνίας, οι οποίοι απαιτούν σταθερή ισχύ για αξιόπιστη λειτουργία.

Επιπλέον, οι ανορθωτές πλήρους γέφυρας προσφέρουν υψηλότερο συντελεστή χρήσης μετασχηματιστή (TUF), ένα μέτρο για το πόσο αποτελεσματικά η χωρητικότητα του μετασχηματιστή χρησιμοποιείται για την παροχή ισχύος στο φορτίο.Η πλήρης διαμόρφωση της γέφυρας εξασφαλίζει ότι ο μετασχηματιστής είναι ενεργός και στα δύο μισά του κύκλου AC, μεγιστοποιώντας την ικανότητα παροχής ισχύος.Ένα υψηλότερο TUF όχι μόνο βελτιώνει την ενεργειακή απόδοση αλλά και μειώνει το μέγεθος και το κόστος του μετασχηματιστή, καθώς το πλήρες δυναμικό του χρησιμοποιείται.Αυτός ο συνδυασμός ομαλότερης εξόδου DC και καλύτερης χρησιμοποίησης μετασχηματιστή καθιστά τους ανορθωτές πλήρους γέφυρας μια ενεργειακά αποδοτική και πρακτική επιλογή για τα σύγχρονα ηλεκτρονικά συστήματα.

Μειονεκτήματα των ανορθωτών πλήρους γέφυρας

Οι ανορθωτές πλήρους γέφυρας είναι εξαιρετικά αποτελεσματικοί και χρησιμοποιούνται ευρέως σε πολλές εφαρμογές λόγω της ικανότητάς τους να χρησιμοποιούν και τα δύο μισά της κυματομορφής εναλλασσόμενου ρεύματος.Ωστόσο, έρχονται με συγκεκριμένα μειονεκτήματα που μπορούν να επηρεάσουν την πρακτικότητα τους σε ορισμένες καταστάσεις.Η κατανόηση αυτών των μειονεκτημάτων είναι σημαντική για την επιλογή της κατάλληλης μεθόδου διόρθωσης με βάση τις ανάγκες μιας συγκεκριμένης εφαρμογής.Παρακάτω παρατίθενται τα κύρια μειονεκτήματα των ανορθωτών πλήρους γέφυρας, που εξηγούνται λεπτομερώς.

Αυξημένη πολυπλοκότητα και κόστος κυκλωμάτων

Ένα από τα μειονεκτήματα ενός πλήρους ανορθωτή γέφυρας είναι η αυξημένη πολυπλοκότητα του κυκλώματος σε σύγκριση με τις απλούστερες μεθόδους διόρθωσης, όπως ο ανορθωτής μισού κύματος.Ένας πλήρης ανορθωτής γέφυρας απαιτεί τέσσερις δίοδοι για να λειτουργήσουν, ενώ ένας ανορθωτής μισού κύματος χρειάζεται μόνο ένα.Η συμπερίληψη αυτών των επιπλέον εξαρτημάτων καθιστά το σχεδιασμό του κυκλώματος πιο περίπλοκο, απαιτώντας περισσότερες συνδέσεις και χώρο.Για τις συμπαγείς ηλεκτρονικές συσκευές όπου η ελαχιστοποίηση του μεγέθους του κυκλώματος αποτελεί προτεραιότητα, το μεγαλύτερο μέγεθος και ο αυξημένος αριθμός εξαρτημάτων μπορούν να δημιουργήσουν προκλήσεις σχεδιασμού.

Ο παράγοντας κόστους είναι ένα άλλο θέμα.Κάθε δίοδος προσθέτει στο υλικό κόστος και ο αυξημένος αριθμός εξαρτημάτων αυξάνει το συνολικό κόστος παραγωγής.Επιπλέον, ένας πιο περίπλοκος σχεδιασμός σημαίνει περισσότερα πιθανά σημεία αποτυχίας, τα οποία μπορούν να περιπλέξουν την αντιμετώπιση προβλημάτων και συντήρησης.Για τις βιομηχανίες ή τις εφαρμογές όπου η απόδοση κόστους και η απλότητα είναι καθοριστικές, η προστιθέμενη δαπάνη και η πολυπλοκότητα ενός πλήρους ανορθωτή γέφυρας μπορεί να την καταστήσει λιγότερο ελκυστική.

Μεγαλύτερη πτώση τάσης στην έξοδο

Σε έναν ανορθωτή πλήρους γέφυρας, το ρεύμα περνάει μέσω δύο διόδων κατά τη διάρκεια κάθε μισού κύκλου της εισόδου AC.Κάθε μία από αυτές τις διόδους εισάγει μια πτώση τάσης προς τα εμπρός, η οποία είναι περίπου 0,7 βολτ για τυπικές διόδους πυριτίου.Ως αποτέλεσμα, η συνολική πτώση τάσης ανά κύκλο είναι περίπου 1,4 βολτ.Αυτή η πτώση είναι μικρότερη σε εφαρμογές υψηλής τάσης, αλλά γίνεται ένα σοβαρό ζήτημα σε συστήματα χαμηλής τάσης, όπου απαιτείται η διατήρηση όσο το δυνατόν περισσότερη τάση εισόδου.

Η μειωμένη τάση εξόδου που προκαλείται από αυτή την πτώση τάσης μπορεί να επηρεάσει αρνητικά τη συνολική αποτελεσματικότητα του ανορθωτή, ειδικά σε σενάρια όπου κάθε κλάσμα της τάσης είναι σημαντικό.Για συσκευές χαμηλής ισχύος ή χαμηλής τάσης, μπορεί να χρειαστεί πρόσθετα βήματα, όπως η ενίσχυση της τάσης, για να καταστεί η χρήση της εξόδου.Αυτά τα επιπλέον στάδια όχι μόνο αυξάνουν το κόστος και την πολυπλοκότητα του συστήματος, αλλά μπορούν επίσης να εισαγάγουν περαιτέρω ενεργειακές απώλειες.

Συμβιβασμένη απόδοση λόγω πτώσης τάσης

Η πτώση τάσης στις διόδους δεν μειώνει μόνο την τάση εξόδου, αλλά και συμβάλλει στις απώλειες απόδοσης με τη μορφή σπατάλης ενέργειας.Αυτή η ενέργεια διαχέεται ως θερμότητα, η οποία δεν συμβάλλει στην τροφοδοσία του φορτίου, αλλά μειώνει τη συνολική ενεργειακή απόδοση του συστήματος.Αυτή η απώλεια είναι εξαιρετική σε εφαρμογές ευαίσθητου στην ισχύ, όπως συσκευές που τροφοδοτούνται με μπαταρίες ή συστήματα ανανεώσιμων πηγών ενέργειας, όπου η διατήρηση της ενέργειας αποτελεί κορυφαία προτεραιότητα.

Σε σχέδια υψηλής απόδοσης, ακόμη και μικρές απώλειες ενέργειας μπορούν να προστεθούν με την πάροδο του χρόνου, οδηγώντας σε υψηλότερο λειτουργικό κόστος και χαμηλότερη απόδοση του συνολικού συστήματος.Πρέπει να υπολογίσετε αυτές τις απώλειες όταν εξετάζετε τη χρήση ενός πλήρους ανορθωτή γέφυρας και μπορεί να χρειαστεί να διερευνήσετε εναλλακτικές μεθόδους διόρθωσης ή πιο αποτελεσματικές διόδους, όπως οι δίοδοι Schottky, για να ελαχιστοποιήσετε την επίδραση των σταγόνων τάσης.

Αυξημένη διαρροή θερμότητας και ανάγκες θερμικής διαχείρισης

Η θερμότητα που παράγεται από την πτώση της τάσης κατά μήκος των διόδων εισάγει πρόσθετες προκλήσεις σχεδιασμού.Καθώς το ρεύμα ρέει μέσω των διόδων, η ενέργεια που χάθηκε καθώς η θερμότητα πρέπει να διαχειρίζεται αποτελεσματικά για να αποφευχθεί η υπερθέρμανση.Σε εφαρμογές υψηλής ισχύος ή περιβάλλοντα με περιορισμένες επιλογές ψύξης, αυτό γίνεται ανησυχητικό.Εάν η θερμότητα δεν διαλυθεί επαρκώς, μπορεί να οδηγήσει σε θερμική τάση στις διόδους, μειώνοντας τη διάρκεια ζωής και την αξιοπιστία τους.

Οι λύσεις θερμικής διαχείρισης, όπως οι ψύκτες, οι ανεμιστήρες ή τα προηγμένα συστήματα ψύξης, ενδέχεται να απαιτηθούν για να διατηρηθεί ο ανορθωτής που λειτουργεί εντός των ορίων ασφαλούς θερμοκρασίας.Ωστόσο, αυτά τα μέτρα προσθέτουν περαιτέρω κόστος και πολυπλοκότητα στο σύστημα.Η κακή θερμική διαχείριση μπορεί να επιταχύνει τη φθορά των εξαρτημάτων, αυξάνοντας την πιθανότητα αποτυχιών του συστήματος και απαιτεί συχνότερη συντήρηση ή αντικατάσταση.

Αξιοπιστία και ανησυχίες συντήρησης

Η εξάρτηση από τέσσερις δίοδοι σε έναν πλήρη ανορθωτή γέφυρας εισάγει ένα βαθμό αλληλεξάρτησης που μπορεί να θέσει σε κίνδυνο την αξιοπιστία του συστήματος.Η αποτυχία οποιασδήποτε διόδου διαταράσσει ολόκληρη τη διαδικασία διόρθωσης, οδηγώντας σε απώλεια λειτουργικότητας.Αυτό καθιστά χρήσιμο τη χρήση διόδων υψηλής ποιότητας και για το σχεδιασμό του κυκλώματος με επαρκείς μηχανισμούς προστασίας, όπως ασφάλειες ή καταστολείς κύματος, για να αποφευχθούν οι βλάβες που προκαλούνται από αιχμές τάσης ή άλλες ανωμαλίες.

Η ανάγκη για τακτική συντήρηση για να διασφαλιστεί ότι όλες οι δίοδοι λειτουργούν σωστά προσθέτουν στο επιχειρησιακό γενικό κόστος.Αυτό ισχύει σε συστήματα όπου το χρόνο διακοπής δεν είναι αποδεκτό, όπως ο βιομηχανικός αυτοματισμός ή ο ιατρικός εξοπλισμός.Σε αυτές τις περιπτώσεις, απαιτούνται προγραμματισμένες επιθεωρήσεις και αντικαταστάσεις εξαρτημάτων για τη διατήρηση συνεπών επιδόσεων, αυξάνοντας το μακροπρόθεσμο κόστος και τις προσπάθειες συντήρησης.

Γέφυρα ανορθωτής εναντίον πλήρους ανορθωτή γέφυρας

Οι όροι ανορθωτής της γέφυρας και ο ανορθωτής πλήρους γέφυρας χρησιμοποιούνται συχνά εναλλακτικά και αναφέρονται στην ίδια διαμόρφωση ανορθωτή.Και οι δύο περιγράφουν ένα κύκλωμα που χρησιμοποιεί τέσσερις δίοδοι που διατεταγμένες σε μια γέφυρα για να μετατρέψουν το εναλλασσόμενο ρεύμα (AC) σε άμεσο ρεύμα (DC).Αυτός ο τύπος ανορθωτή είναι ένας τυπικός σχεδιασμός στα ηλεκτρονικά ισχύος, γνωστός για την αποτελεσματικότητα και την ικανότητά του να χρησιμοποιεί ολόκληρη την κυματομορφή εναλλασσόμενου ρεύματος για διόρθωση πλήρους κύματος.Ένας ανορθωτής γέφυρας είναι οποιοδήποτε κύκλωμα ανορθωτή που σχηματίζει μια γέφυρα χρησιμοποιώντας τα εξαρτήματά του για να επιτύχει διόρθωση πλήρους κύματος.Ο όρος πλήρης ανορθωτής γέφυρας είναι πιο συγκεκριμένος και υπογραμμίζει τον τυπικό σχεδιασμό χρησιμοποιώντας τέσσερις δίοδοι.Στις περισσότερες πρακτικές συζητήσεις, οι δύο όροι σημαίνουν το ίδιο πράγμα και χρησιμοποιούνται για να περιγράψουν το ίδιο κύκλωμα.Αυτός ο σχεδιασμός ευνοείται επειδή μετατρέπει και τα δύο μισά της κυματομορφής εναλλασσόμενου ρεύματος σε μια μονοπάθεια έξοδο DC, καθιστώντας την πιο αποτελεσματική από τους ανορθωτές μισού κύματος.

Ο πλήρης ανορθωτής γέφυρας είναι σημαντικός στα κυκλώματα τροφοδοσίας, επειδή παρέχει μια σταθερή και αξιόπιστη έξοδο DC, η οποία είναι απαραίτητη για την κατάλληλη λειτουργία των ηλεκτρονικών συσκευών.Η ικανότητά του να μεγιστοποιεί τη χρήση του σήματος AC εισόδου, ενώ ελαχιστοποιεί την απώλεια τάσης το καθιστά ιδανικό για εφαρμογές υψηλής ισχύος.Αυτή η διαμόρφωση χρησιμοποιείται συνήθως σε συστήματα όπως τροφοδοτικά υπολογιστών, φορτιστές μπαταριών και άλλες συσκευές που απαιτούν καθαρή και σταθερή ισχύ DC.Τα κύρια πλεονεκτήματα ενός πλήρους ανορθωτή γέφυρας περιλαμβάνουν υψηλότερη απόδοση και αυξημένη τάση εξόδου σε σύγκριση με τους ανορθωτές μισού κύματος.Χρησιμοποιώντας και τα δύο μισά της κυματομορφής εναλλασσόμενου ρεύματος, διπλασιάζει τη συχνότητα εξόδου, απλοποιώντας τη διαδικασία φιλτραρίσματος που απαιτείται για την εξομάλυνση της εξόδου DC.Αυτός ο σχεδιασμός ενισχύει επίσης την ενεργειακή απόδοση και εξασφαλίζει μια πιο συνεπή τάση εξόδου, καθιστώντας την προτιμώμενη επιλογή στα σύγχρονα συστήματα μετατροπής ισχύος.Ο ανορθωτής γέφυρας και ο ανορθωτής πλήρους γέφυρας αναφέρονται στο ίδιο κύκλωμα που χρησιμοποιείται για τη μετατροπή του AC σε DC.Αυτός ο σχεδιασμός είναι αποτελεσματικός, αξιόπιστος και ευρέως χρησιμοποιούμενος σε κυκλώματα τροφοδοσίας για μια ποικιλία ηλεκτρονικών συσκευών.Η ικανότητά του να παρέχει σταθερή ισχύ DC με ελάχιστες απώλειες το καθιστά εξαιρετικό στοιχείο στα σύγχρονα ηλεκτρονικά.

Ανορθωτής μισής γέφυρας έναντι ανορθωτή πλήρους γέφυρας

Κατά τη σύγκριση των ανορθωτών μισής γέφυρας και των ανορθωτών πλήρους γέφυρας, απαιτείται να κατανοήσουμε τις διαφορές στο σχεδιασμό, τη λειτουργία και την απόδοσή τους.Αυτές οι διακρίσεις επηρεάζουν την καταλληλότητά τους για διαφορετικές εφαρμογές, ιδιαίτερα όσον αφορά την τάση εξόδου, την αποτελεσματικότητα και τη σταθερότητα.Ενώ και οι δύο ανορθωτές εξυπηρετούν τον ίδιο σκοπό, η μετατροπή του εναλλασσόμενου ρεύματος (AC) στο άμεσο ρεύμα (DC) οι διαμορφώσεις και οι συμπεριφορές τους ποικίλλουν, επηρεάζοντας την πρακτική τους χρήση σε ηλεκτρονικά συστήματα.

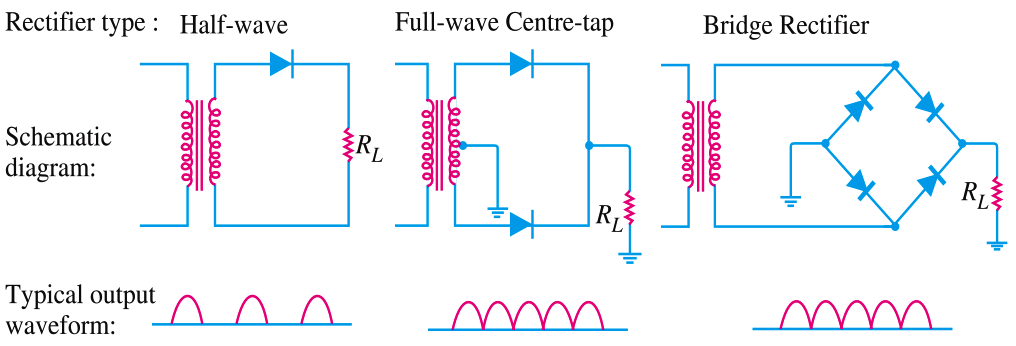

Εικόνα 9. Διαμορφώσεις ανορθωτή πλήρους κύματος πλήρους κύματος, πλήρους κύματος και πλήρους κύματος

Διαμόρφωση και λειτουργία

Ο ανορθωτής πλήρους γέφυρας, συχνά απλά ονομάζεται ανορθωτής γέφυρας, αποτελείται από τέσσερις δίοδοι που διατεταγμένες σε διαμόρφωση γέφυρας.Αυτός ο σχεδιασμός επιτρέπει στον ανορθωτή να μετατρέψει τόσο τα θετικά όσο και τα αρνητικά μισά της κυματομορφής εισόδου AC σε μια μονοκατευθυντική έξοδο DC.Ανεξάρτητα από το αν η είσοδος βρίσκεται στον θετικό ή αρνητικό μισό κύκλο, δύο από τις τέσσερις διόδους στη συμπεριφορά της γέφυρας, εξασφαλίζοντας ότι η πολικότητα της παραγωγής παραμένει σταθερή.Αυτή η ικανότητα χρήσης ολόκληρης της κυματομορφής AC έχει ως αποτέλεσμα μεγαλύτερη απόδοση και ομαλότερη απόδοση σε σύγκριση με άλλες μεθόδους διόρθωσης.

Αντίθετα, ένας ανορθωτής μισής γέφυρας χρησιμοποιεί μόνο δύο διόδους μαζί με έναν μετασχηματιστή με κεντρικό τρόπο.Η κεντρική βρύση λειτουργεί ως ουδέτερο σημείο, χωρίζοντας τη δευτερεύουσα περιέλιξη του μετασχηματιστή σε δύο ίσα μέρη.Κατά τη διάρκεια της λειτουργίας, διεξάγει μία δίοδος κατά τη διάρκεια του θετικού μισού κύκλου της εισόδου AC, ενώ η άλλη δίοδος διεξάγει κατά τη διάρκεια του αρνητικού μισού κύκλου.Επειδή μόνο το ήμισυ της κυματομορφής AC χρησιμοποιείται κάθε φορά, η έξοδος από έναν ανορθωτή μισής γέφυρας είναι λιγότερο αποτελεσματική, καθώς απορρίπτει το ήμισυ της διαθέσιμης ισχύος.

Ενώ οι ανορθωτές πλήρους γέφυρας εξαλείφουν την ανάγκη για έναν μετασχηματιστή με κεντρικό τρόπο, ο οποίος απλοποιεί το σχεδιασμό του κυκλώματος και μειώνει το κόστος, οι ανορθωτές μισής γέφυρας βασίζονται σε μεγάλο βαθμό σε αυτή την κεντρική βρύση για λειτουργία.Αυτή η εξάρτηση αυξάνει την πολυπλοκότητα του σχεδιασμού του μετασχηματιστή και περιορίζει την αποτελεσματικότητά τους σε ορισμένες εφαρμογές, καθιστώντας τους πλήρους ανορθωτές γέφυρας την πιο πρακτική επιλογή για τα σύγχρονα κυκλώματα υψηλής απόδοσης.

Τάση εξόδου και σταθερότητα

Ένα σημαντικό πλεονέκτημα του πλήρους ανορθωτή της γέφυρας είναι η ικανότητά του να χρησιμοποιεί και τα δύο μισά της κυματομορφής εναλλασσόμενου ρεύματος, γεγονός που αυξάνει την τάση εξόδου.Αυτό διπλασιάζει επίσης τη συχνότητα του διορθωμένου DC, με αποτέλεσμα μια ομαλότερη έξοδο με λιγότερες διακυμάνσεις ή κυματισμούς.Η μειωμένη τάση κυματισμού είναι σημαντική για ευαίσθητες ηλεκτρονικές συσκευές, όπως υπολογιστές, ιατρικό εξοπλισμό και συστήματα επικοινωνίας, τα οποία απαιτούν σταθερή και συνεπή παροχή DC για να λειτουργούν αξιόπιστα.

Αντίθετα, ο ανορθωτής μισής γέφυρας παράγει χαμηλότερη τάση εξόδου επειδή χρησιμοποιεί μόνο το ήμισυ της κυματομορφής AC κατά τη διάρκεια κάθε κύκλου.Αυτό έχει ως αποτέλεσμα μια πιο παλλόμενη έξοδο DC με υψηλότερη περιεκτικότητα σε κυματισμό, η οποία μπορεί να προκαλέσει αστάθεια και αναποτελεσματικότητα σε εφαρμογές που απαιτούν ομαλή παροχή ρεύματος.Η υψηλότερη τάση κυματισμού απαιτεί πρόσθετα εξαρτήματα φιλτραρίσματος, όπως πυκνωτές, για να εξομαλύνουν την έξοδο, γεγονός που μπορεί να αυξήσει το κόστος και την πολυπλοκότητα στα συστήματα.Για εφαρμογές που απαιτούν υψηλή και σταθερή έξοδο, οι ανορθωτές πλήρους γέφυρας είναι η προτιμώμενη επιλογή.Ωστόσο, σε λιγότερο απαιτητικά σενάρια όπου μπορούν να γίνουν ανεκτές μικρές διακυμάνσεις της τάσης, μπορεί να αρκούν οι ανορθωτές μισής γέφυρας.

Αποτελεσματικότητα και χρήση μετασχηματιστή

Ο συντελεστής χρησιμοποίησης του μετασχηματιστή (TUF) είναι ένα σημαντικό μέτρο για το πόσο αποτελεσματικά ένας ανορθωτής χρησιμοποιεί την ικανότητα του μετασχηματιστή να παρέχει ισχύ στο φορτίο.Οι ανορθωτές πλήρους γέφυρας έχουν υψηλότερο TUF επειδή χρησιμοποιούν και τα δύο μισά της κυματομορφής εισόδου AC χωρίς να απαιτούν έναν μετασχηματιστή με κεντρικό ρυθμό.Αυτό τα καθιστά εγγενώς πιο αποτελεσματικά, επιτρέποντας την καλύτερη παροχή ενέργειας και μειωμένες απώλειες ενέργειας.

Αντίθετα, οι ανορθωτές μισής γέφυρας συχνά έχουν χαμηλότερο TUF λόγω της εξάρτησής τους από έναν μετασχηματιστή στο κέντρο.Η κεντρική βρύση μειώνει την αποτελεσματική χρήση της δευτερογενούς περιέλιξης του μετασχηματιστή, οδηγώντας σε αυξημένες απώλειες ενέργειας.Ο σχεδιασμός ενός μετασχηματιστή με κεντρικό τρόπο είναι πιο περίπλοκη και δαπανηρή, μειώνοντας περαιτέρω τη συνολική σχέση κόστους-αποτελεσματικότητας των ανορθωτών μισής γέφυρας σε πολλά σενάρια.Για εφαρμογές υψηλής ισχύος, όπου απαιτούνται η απόδοση και η διατήρηση της ενέργειας, οι ανορθωτές πλήρους γέφυρας ξεπερνούν τους ομολόγους τους μισούς γέφυρας.Ωστόσο, σε απλούστερες εφαρμογές χαμηλής ισχύος όπου η απόδοση είναι μικρότερη από την ανησυχία, οι ανορθωτές μισής γέφυρας μπορεί να εξακολουθούν να είναι μια βιώσιμη επιλογή.

Καταλληλότητα για εφαρμογές

Οι ανορθωτές πλήρους γέφυρας χρησιμοποιούνται ευρέως σε εφαρμογές όπου η υψηλή ισχύς, η σταθερή έξοδος και η αξιοπιστία είναι σημαντικές.Αυτά περιλαμβάνουν βιομηχανικά τροφοδοτικά, φορτιστές μπαταριών, συστήματα ανανεώσιμων πηγών ενέργειας και ηλεκτρονικές συσκευές που απαιτούν συνεπή ισχύ DC.Η ικανότητά τους να παράγουν μια ομαλή και αποτελεσματική παραγωγή τους καθιστά χρήσιμες σε περιβάλλοντα όπου η απόδοση και η σταθερότητα δεν μπορούν να διακυβευτούν.

Από την άλλη πλευρά, οι ανορθωτές μισής γέφυρας βρίσκονται συχνότερα σε εφαρμογές χαμηλής ισχύος, όπου το κόστος και η απλότητα υπερισχύουν της απόδοσης.Αυτές οι εφαρμογές περιλαμβάνουν μικρές οικιακές συσκευές, παιχνίδια και άλλες συσκευές όπου ο αντίκτυπος της υψηλότερης τάσης κυματισμού και της χαμηλότερης τάσης εξόδου είναι αμελητέος.Σε τέτοιες περιπτώσεις, η απλότητα και το χαμηλότερο κόστος του ανορθωτή μισής γέφυρας το καθιστούν πρακτική λύση.

Ανορθωτής πλήρους κύματος εναντίον του επόπτη βρύσης στο κέντρο

Κατά τη σύγκριση των ανορθωτών πλήρους κύματος, συγκεκριμένα του ανορθωτή της γέφυρας, στον κεντρικό ανορθωτές της βρύσης, η κατανόηση των διαφορών τους στο σχεδιασμό, την απόδοση και το κόστος απαιτούνται.Αυτοί οι ανορθωτές επιτυγχάνουν τον ίδιο στόχο, μετατρέποντας το AC σε DC, αλλά οι διαμορφώσεις, οι αποτελεσματικότητές τους και οι εφαρμογές ποικίλλουν.Εξερευνώντας τις δομικές και επιχειρησιακές αποχρώσεις τους, μπορούμε να καθορίσουμε ποιος ανορθωτής είναι καλύτερα κατάλληλος για συγκεκριμένες ανάγκες, παράγοντες εξισορρόπησης όπως η αποτελεσματικότητα, η αξιοπιστία και η σχέση κόστους-αποτελεσματικότητας.

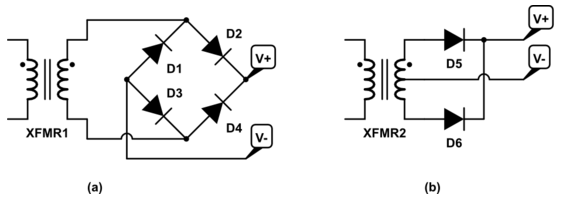

Εικόνα 10. Ανορθωτής γέφυρας πλήρους κύματος έναντι διαγραμμάτων κυκλώματος ανορθωτή κεντρικών ρυθμίσεων

Σχεδιασμός και διαρθρωτικές διαφορές

Ο ανορθωτής γέφυρας πλήρους κύματος χρησιμοποιεί τέσσερις διόδους διατεταγμένες σε διαμόρφωση γέφυρας για να διορθώσει και τα δύο μισά της κυματομορφής εναλλασσόμενου ρεύματος.Αυτός ο σχεδιασμός εξαλείφει την ανάγκη για έναν μετασχηματιστή με κεντρικό τρόπο, ο οποίος απλοποιεί το κύκλωμα και μειώνει το κόστος που σχετίζεται με την κατασκευή μετασχηματιστών.Κατά τη διάρκεια της λειτουργίας, δύο δίοδοι διεξάγουν ρεύμα κατά τη διάρκεια του θετικού μισού κύκλου της εισόδου AC, ενώ οι άλλες δύο διόδους συμπεριφέρονται κατά τη διάρκεια του αρνητικού μισού κύκλου.Αυτό εξασφαλίζει ότι χρησιμοποιείται ολόκληρη η κυματομορφή εναλλασσόμενου ρεύματος, με αποτέλεσμα την αποτελεσματική μετατροπή ισχύος και μια συνεπή πολικότητα στην έξοδο DC.

Από την άλλη πλευρά, ο κεντρικός ανορθωτής βρύσης βασίζεται σε έναν μετασχηματιστή με κεντρική βρύση στη δευτερεύουσα περιέλιξή του.Αυτή η κεντρική βρύση χρησιμεύει ως ουδέτερο σημείο που χωρίζει την έξοδο του μετασχηματιστή σε δύο ίσα μισά, καθένα από τα οποία διορθώνεται από μία από τις δύο διόδους του κυκλώματος.Κατά τη διάρκεια του θετικού μισού κύκλου της εισόδου AC, διεξάγει μία δίοδος, ενώ κατά τη διάρκεια του αρνητικού μισού κύκλου, διεξάγει η άλλη δίοδος.Ωστόσο, επειδή η κεντρική βρύση χωρίζει αποτελεσματικά την έξοδο του μετασχηματιστή, κάθε δίοδος στον κεντρικό ανορθωτή βρύσης διορθώνει μόνο το ήμισυ της συνολικής τάσης.Αυτή η διαφορά στο σχεδιασμό σημαίνει ότι ο ανορθωτής γέφυρας μπορεί να χρησιμοποιήσει έναν απλούστερο μετασχηματιστή χωρίς κεντρική βρύση, η οποία είναι επωφελής για εφαρμογές όπου το κόστος και η πολυπλοκότητα είναι ανησυχίες.Εν τω μεταξύ, η εξάρτηση του ανορθωτή της κεντρικής βρύσης από έναν εξειδικευμένο μετασχηματιστή καθιστά λιγότερο ευπροσάρμοστο και ενδεχομένως πιο ακριβό στην εφαρμογή.

Απόδοση και απόδοση

Από την άποψη της απόδοσης, ο ανορθωτής γεφυρών πλήρους κύματος είναι γενικά πιο αποτελεσματικός επειδή χρησιμοποιεί ολόκληρη την κυματομορφή AC.Χρησιμοποιώντας όλη τη δευτερεύουσα τάση του μετασχηματιστή, ο ανορθωτής γέφυρας παράγει υψηλότερη έξοδο DC για τις ίδιες προδιαγραφές μετασχηματιστή σε σύγκριση με τον κεντρικό ανορθωτή βρύσης.Αυτό μεταφράζεται σε καλύτερη απόδοση μετατροπής τάσης, ομαλότερη έξοδο DC και υψηλότερη μέση τάση.Αυτά τα χαρακτηριστικά καθιστούν τον ανορθωτή της γέφυρας καλύτερη επιλογή για εφαρμογές που απαιτούν σταθερή και υψηλή έξοδο DC, όπως τροφοδοτικά για βιομηχανικό εξοπλισμό ή ευαίσθητες ηλεκτρονικές συσκευές.

Ο κεντρικός ανορθωτής της βρύσης, ενώ είναι αποτελεσματικός, είναι λιγότερο αποτελεσματικός λόγω των περιορισμών σχεδιασμού του.Δεδομένου ότι κάθε δίοδος διορθώνει μόνο το ήμισυ της τάσης εξόδου του μετασχηματιστή, η συνολική έξοδος DC είναι χαμηλότερη για την ίδια είσοδο μετασχηματιστή.Ο σχεδιασμός μετασχηματιστών διαχωρισμού και οι απαιτήσεις υψηλότερης αντίστροφης τάσης (PIV) στις δίοδοι συμβάλλουν στις απώλειες ενέργειας και καθιστούν το σύστημα λιγότερο αποτελεσματικό.Αυτή η χαμηλότερη απόδοση και η μειωμένη τάση εξόδου καθιστούν τον κεντρικό ανορθωτή βρύσης λιγότερο κατάλληλο για εφαρμογές υψηλής ζήτησης, όπου πρέπει να βελτιστοποιηθεί κάθε μικρή ισχύς.Μια άλλη πτυχή της απόδοσης είναι ο συντελεστής κυματισμού, ο οποίος μετρά την ποσότητα του κυματισμού AC που επικαλύπτεται στην έξοδο DC.Οι ανορθωτές γέφυρας έχουν χαμηλότερο παράγοντα κυματισμού, παράγοντας ένα ομαλότερο σήμα DC σε σύγκριση με τους ανορθωτές κεντρικού βρύσης.Η ομαλότερη έξοδος από έναν ανορθωτή γέφυρας μειώνει την ανάγκη για εκτεταμένο φιλτράρισμα, βελτιώνοντας περαιτέρω την αποτελεσματικότητα και την αξιοπιστία του.

Τάση τάσης και συνέπειες κόστους

Η τάση τάσης στις διόδους σε αυτές τις δύο διαμορφώσεις είναι ένας παράγοντας στο κόστος και την αξιοπιστία τους.Σε έναν ανορθωτή γέφυρας, κάθε δίοδος υποβάλλεται σε μόνο το ήμισυ της τάσης εναλλασσόμενου ρεύματος κατά τη διάρκεια της μη παραγωγικής φάσης.Αυτή η μειωμένη τάση τάσης επιτρέπει τη χρήση διόδων χαμηλότερης βαθμολογίας, οι οποίες είναι λιγότερο δαπανηρές και ευκολότερες πηγές.Η χαμηλότερη τάση μειώνει επίσης την πιθανότητα αποτυχίας της διόδου, ενισχύοντας τη συνολική αξιοπιστία και τη μακροζωία του ανορθωτή.

Αντίθετα, ο κεντρικός ανορθωτής βρύσης θέτει υψηλότερες απαιτήσεις τάσης στις δίοδοι του.Κάθε δίοδος πρέπει να εμποδίζει την πλήρη τάση της μέγιστης μέγιστης της μισής από την έξοδο του μετασχηματιστή, απαιτώντας υψηλότερη και πιο ισχυρή διόδους.Αυτές οι δίοδοι είναι ακριβότερες, αυξάνοντας το συνολικό κόστος του ανορθωτή.Η υψηλότερη τάση τάσης στις διόδους δημιουργεί περισσότερη θερμότητα, απαιτώντας καλύτερες λύσεις θερμικής διαχείρισης, όπως οι ψύκτες, για να αποφευχθεί η υπερθέρμανση και η εξασφάλιση αξιόπιστης λειτουργίας.Αυτό προσθέτει περαιτέρω πολυπλοκότητα και κόστος στο σύστημα.

Καταλληλότητα εφαρμογής

Ο ανορθωτής γέφυρας πλήρους κύματος είναι κατάλληλος για την απόδοση των εφαρμογών, την τάση υψηλής εξόδου και την αποτελεσματικότητα κόστους.Η ικανότητά του να χρησιμοποιεί μια απλούστερη μετασχηματιστή και χαμηλότερη βαθμολογία δίοδοι καθιστά μια προτιμώμενη επιλογή στα σύγχρονα ηλεκτρονικά, συμπεριλαμβανομένων των βιομηχανικών τροφοδοσιών, των ανανεώσιμων πηγών ενέργειας και των κυκλωμάτων φόρτισης μπαταριών.Η ομαλότερη έξοδος DC και ο μειωμένος παράγοντας κυματισμού καθιστούν ιδανική για ευαίσθητες ηλεκτρονικές συσκευές που απαιτούν σταθερή και συνεπή ισχύ.

Ο κεντρικός ανορθωτής της βρύσης, ενώ είναι λιγότερο αποτελεσματικός, μπορεί να εξακολουθεί να χρησιμοποιεί χρήση σε εφαρμογές όπου ένας μετασχηματιστής με κεντρικό τρόπο είναι ήδη μέρος του σχεδίου ή όπου οι απαιτήσεις τάσης εξόδου είναι χαμηλότερες.Χρησιμοποιείται συνήθως σε παλαιότερα σχέδια ή καταστάσεις όπου η έξοδος του μετασχηματιστή είναι φυσικά χωρισμένη, όπως σε εξοπλισμό ήχου ή συγκεκριμένα συστήματα κληρονομιάς.Ωστόσο, οι περιορισμοί της στην αποτελεσματικότητα και το κόστος καθιστούν λιγότερο ανταγωνιστικές σε νεότερες, πιο απαιτητικές εφαρμογές.

Εφαρμογές των ανορθωτών γέφυρας πλήρους κύματος

Οι ανορθωτές γέφυρας πλήρους κύματος παίζουν ρόλο σε ένα ευρύ φάσμα εφαρμογών που απαιτούν τη μετατροπή του εναλλασσόμενου ρεύματος (AC) στο άμεσο ρεύμα (DC).Η ικανότητά τους να παρέχουν μια ομαλή και σταθερή έξοδο DC τους καθιστά εξαιρετικό σε πολλά ηλεκτρονικά συστήματα, από την τροφοδοσία μικρών συσκευών στην υποστήριξη βιομηχανικών μηχανημάτων μεγάλης κλίμακας.Παρακάτω παρατίθενται μερικές από τις πιο συνηθισμένες εφαρμογές των ανορθωτών γέφυρας πλήρους κύματος, που εξηγούνται λεπτομερώς.

Κυκλώματα φόρτισης μπαταριών

Οι ανορθωτές γέφυρας πλήρους κύματος αποτελούν σημαντικό στοιχείο στα κυκλώματα φόρτισης μπαταριών, τα οποία χρησιμοποιούνται ευρέως για τη φόρτιση φορητών συσκευών όπως smartphones, φορητούς υπολογιστές και τράπεζες ισχύος.Σε αυτά τα κυκλώματα, ο ανορθωτής μετατρέπει AC από την τροφοδοσία ρεύματος σε DC, η οποία είναι η μορφή μπαταριών ηλεκτρικής ενέργειας που απαιτούν για φόρτιση.Χρησιμοποιώντας αποτελεσματικά και τα δύο μισά της κυματομορφής εναλλασσόμενου ρεύματος, ο ανορθωτής εξασφαλίζει μια σταθερή ροή ισχύος DC, μειώνοντας τον χρόνο φόρτισης και την απώλεια ενέργειας.Αυτή η σταθερή και συνεπής έξοδος DC χρησιμοποιείται για την ασφάλεια και τη μακροζωία των μπαταριών.Η ακανόνιστη ή παλμική DC θα μπορούσε να προκαλέσει υπερθέρμανση ή βλάβη στα κύτταρα της μπαταρίας, ενώ η ομαλή απόδοση από έναν ανορθωτή γέφυρας πλήρους κύματος εμποδίζει αυτά τα ζητήματα.Αυτοί οι ανορθωτές βρίσκονται επίσης σε συστήματα φόρτισης μπαταριών για ηλεκτρικά οχήματα για τη διασφάλιση της βέλτιστης απόδοσης της μπαταρίας.

Τροφοδοτικά DC

Τα τροφοδοτικά DC είναι μία από τις πιο συνηθισμένες εφαρμογές των ανορθωτών γέφυρας πλήρους κύματος.Αυτοί οι ανορθωτές χρησιμοποιούνται σε προσαρμογείς ισχύος, βιομηχανικούς ελέγχους και διάφορες ηλεκτρονικές συσκευές για τη μετατροπή της εισόδου AC σε σταθερή έξοδο DC.Το διορθωμένο DC φιλτράρεται περαιτέρω και ρυθμίζεται για να ικανοποιήσει τις συγκεκριμένες απαιτήσεις τάσης και ρεύματος των συνδεδεμένων συσκευών.Στις βιομηχανικές εφαρμογές, οι ανορθωτές γέφυρας πλήρους κύματος αποτελούν αναπόσπαστο μέρος σε συστήματα που απαιτούν συνεπή και αξιόπιστη ισχύ DC, όπως ελεγκτές κινητήρα, συστήματα αυτοματισμού και μηχανήματα.Η δυνατότητα παροχής υψηλής, σταθερής παραγωγής καθιστά αυτούς τους ανορθωτές ιδανική για την τροφοδοσία ευαίσθητου εξοπλισμού που θα μπορούσε να δυσλειτουργεί λόγω διακυμάνσεων της εξουσίας.Χρησιμοποιούνται ευρέως σε οικιακές συσκευές, ιατρικές συσκευές και τηλεπικοινωνιακά συστήματα, εξασφαλίζοντας την ομαλή λειτουργία και την παρατεταμένη διάρκεια ζωής των συσκευών.

Κυκλώματα οδηγού LED

Οι ανορθωτές γέφυρας πλήρους κύματος χρησιμοποιούνται σε κυκλώματα οδήγησης LED, όπου παρέχουν μια σταθερή παροχή DC για συστήματα φωτισμού LED.Οι LED λειτουργούν σε ισχύ DC και τυχόν διακυμάνσεις ή κυματισμούς στην προσφορά μπορούν να προκαλέσουν τρεμοπαίζει ή ακόμα και μόνιμη βλάβη στα LED.Ο ανορθωτής μετατρέπει την είσοδο εναλλασσόμενου ρεύματος σε συνεπή έξοδο DC, εξασφαλίζοντας ότι τα LED λαμβάνουν ένα σταθερό ρεύμα.Αυτή η εφαρμογή είναι σημαντική σε εμπορικά και οικιστικά συστήματα φωτισμού, καθώς και σε διακοσμητικό φωτισμό LED.Η χρήση ανορθωτών γέφυρας πλήρους κύματος βοηθά στη βελτίωση της διάρκειας ζωής και της απόδοσης των LED, καθιστώντας τους βασικό στοιχείο σε ενεργειακά αποδοτικά διαλύματα φωτισμού.

Ανεξάρτητα τροφοδοτικά (UPS)

Σε συστήματα αδιάλειπτης τροφοδοσίας (UPS), οι ανορθωτές γέφυρας πλήρους κύματος παίζουν ρόλο στη μετατροπή AC σε DC, το οποίο στη συνέχεια χρησιμοποιείται για τη φόρτιση της μπαταρίας αντιγράφων ασφαλείας.Κατά τη διάρκεια μιας διακοπής ρεύματος, η αποθηκευμένη ενέργεια DC στην μπαταρία μετατρέπεται πίσω σε AC για να διατηρήσει μια συνεχή παροχή ρεύματος.Η ικανότητα του ανορθωτή να παρέχει μια συνεπής και αποτελεσματική έξοδο DC εξασφαλίζει ότι η μπαταρία παραμένει πλήρως φορτισμένη και έτοιμη για χρήση.Αυτή η εφαρμογή είναι εξαιρετική σε συστήματα, αδιάλειπτη ισχύ, όπως νοσοκομεία, κέντρα δεδομένων και συστήματα έκτακτης ανάγκης.Διατηρώντας μια σταθερή ροή ισχύος, οι ανορθωτές γέφυρας πλήρους κύματος συμβάλλουν στην πρόληψη του χρόνου διακοπής και στην προστασία του εξοπλισμού από τις ζημιές που προκαλούνται από ξαφνικές διακοπές ισχύος.

Μεταβλητό τροφοδοτικό εργαστηρίου

Στα εργαστήρια έρευνας και ανάπτυξης, τα μεταβλητά τροφοδοτικά πάγκων Lab, βασίζονται σε ανορθωτές γέφυρας πλήρους κύματος για την παροχή ρυθμιζόμενης εξόδου DC.Αυτά τα τροφοδοτικά χρησιμοποιούνται σε πειραματικές ρυθμίσεις όπου απαιτείται ακριβής έλεγχος της τάσης και του ρεύματος.Ο ανορθωτής εξασφαλίζει ότι η είσοδος AC μετατρέπεται σε ομαλή έξοδο DC, η οποία στη συνέχεια ρυθμίζεται για να ικανοποιήσει τα επιθυμητά επίπεδα.Αυτή η εφαρμογή είναι σημαντική για τη δοκιμή και την πρωτότυπα ηλεκτρονικά κυκλώματα, καθώς επιτρέπει την προσομοίωση διαφορετικών συνθηκών λειτουργίας και την τελειοποίηση των σχεδίων τους.Η υψηλή σταθερότητα και η ευελιξία που παρέχονται από τους ανορθωτές γέφυρας πλήρους κύματος σε εργαστηριακά περιβάλλοντα.

Φορητές φορτιστές συσκευών

Οι ανορθωτές γέφυρας πλήρους κύματος αποτελούν βασικό στοιχείο σε φορητές φορτιστές συσκευών, όπου μετατρέπουν το AC από την έξοδο ενέργειας σε DC κατάλληλο για συσκευές φόρτισης.Αυτοί οι ανορθωτές εξασφαλίζουν ότι η έξοδος DC είναι σταθερή και εντός των απαιτούμενων ορίων τάσης και ρεύματος για αποτελεσματική και ασφαλή φόρτιση.Η αποδοτικότητα των ανορθωτών βοηθά στη μείωση των ενεργειακών αποβλήτων, καθιστώντας τους φορτιστές πιο φιλικούς προς το περιβάλλον και οικονομικά αποδοτική.Από τα smartphones και τα δισκία έως τα ασύρματα ακουστικά και τα ηλεκτρικά εργαλεία, οι φορητοί φορτιστές συσκευών εξαρτώνται από την αξιόπιστη απόδοση των ανορθωτών γέφυρας πλήρους κύματος για την παροχή σταθερής ισχύος.

Ανορθωτές πλήρους κύματος με βάση το SCR

Στα συστήματα διόρθωσης με βάση το SCR, οι ανορθωτές γέφυρας πλήρους κύματος χρησιμοποιούν ελεγχόμενους από πυρίτιο ανορθωτές (SCRs) για να παρέχουν ακριβή τάση και ρεύμα.Αυτοί οι ανορθωτές χρησιμοποιούνται σε εφαρμογές όπου απαιτείται μεταβλητή έξοδος DC, όπως σε βιομηχανικά μηχανήματα, ελεγκτές ταχύτητας κινητήρα και τροφοδοτικά υψηλής ακρίβειας.Η συμπερίληψη του SCRS επιτρέπει τη δυναμική ρύθμιση της διορθωμένης τάσης, καθιστώντας αυτά τα συστήματα ευέλικτα και κατάλληλα για εφαρμογές που απαιτούν υψηλή ακρίβεια.Οι ανορθωτές γέφυρας πλήρους κύματος σε αυτή τη διαμόρφωση χρησιμοποιούνται συνήθως σε περιβάλλοντα όπου οι συνθήκες φορτίου ποικίλλουν, εξασφαλίζοντας τη βέλτιστη απόδοση και την ενεργειακή απόδοση.

Προμήθειες 12V για λωρίδες LED

Οι ανορθωτές γέφυρας πλήρους κύματος χρησιμοποιούνται ευρέως για την παροχή ρυθμιζόμενης ισχύος 12V DC για λωρίδες LED.Αυτά τα συστήματα φωτισμού βρίσκονται συνήθως σε σπίτια, γραφεία και διακοσμητικές ρυθμίσεις, όπου μια συνεπής και αξιόπιστη παροχή DC είναι ανάγκη για σωστή λειτουργία.Με τη μετατροπή της τάσης του δικτύου σε μια σταθερή έξοδο 12V DC, ο ανορθωτής εξασφαλίζει ότι οι λωρίδες LED λειτουργούν χωρίς να τρεμοπαίζουν ή να υπερθέρμανται.Αυτή η εφαρμογή είναι σημαντική σε ενεργειακά αποδοτικά συστήματα φωτισμού, καθώς ο ανορθωτής συμβάλλει στη βελτίωση της απόδοσης και της διάρκειας ζωής των LED.

Συστήματα UPS

Εκτός από το ρόλο τους στη μετατροπή AC σε DC, οι ανορθωτές γέφυρας πλήρους κύματος είναι καλύτεροι στη διατήρηση της συνεχούς τροφοδοσίας σε συστήματα UPS.Με τη σταθεροποίηση της εξόδου DC που χρησιμοποιείται για τη φόρτιση της μπαταρίας αντιγράφων ασφαλείας, αυτοί οι ανορθωτές βοηθούν στην εξασφάλιση ότι το σύστημα UPS μπορεί να μεταβεί απρόσκοπτα στην ισχύ της μπαταρίας κατά τη διάρκεια των διακοπών.Αυτή η εφαρμογή είναι ιδιαίτερα εξαιρετική σε περιβάλλοντα κρίσιμης σημασίας, όπως τα νοσοκομεία, τα αεροδρόμια και τα χρηματοπιστωτικά ιδρύματα, όπου η αδιάλειπτη εξουσία είναι ανάγκη για ασφάλεια και λειτουργική συνέχεια.Η αξιοπιστία και η αποτελεσματικότητα του ανορθωτή συμβάλλουν στη συνολική απόδοση και την αξιοπιστία του συστήματος UPS.

Σύναψη

Ο πλήρης ανορθωτής γέφυρας είναι μια συσκευή κλειδιού στην μετατροπή του AC σε DC με μεγάλη απόδοση.Χρησιμοποιεί πλήρως τη διαθέσιμη ηλεκτρική ενέργεια, η οποία έχει ως αποτέλεσμα υψηλότερη απόδοση και λιγότερη απώλεια ενέργειας.Οι λεπτομερείς λειτουργίες αυτής της συσκευής περιλαμβάνουν τη διαχείριση της ροής της ηλεκτρικής ενέργειας μέσω των διόδων της και τη χρήση μετασχηματιστών και πυκνωτών για να εξασφαλιστεί ότι η ισχύς είναι ομαλή και σταθερή.Αυτό είναι σημαντικό όχι μόνο για τα μικρά ηλεκτρονικά αλλά και για τις εφαρμογές βαρέως τύπου στη βιομηχανία.Αν και μπορεί να είναι πιο περίπλοκο και ενδεχομένως πιο δαπανηρό από τις απλούστερες ρυθμίσεις, τα οφέλη της, όπως η περισσότερη δύναμη και η καλύτερη χρήση ενέργειας, καθιστούν την κορυφαία επιλογή για την τροφοδοσία μιας ποικιλίας ηλεκτρονικών συστημάτων.
