EPM3064ATC44-10 CPLD: Χαρακτηριστικά, προδιαγραφές, εφαρμογές και προγραμματισμός ISP

Το EPM3064ATC44-10 από τη σειρά MAX® 3000A της Intel είναι ένα ισχυρό εργαλείο για τα ψηφιακά έργα.Αυτή η συσκευή είναι γρήγορη, ευέλικτη και χρησιμοποιεί μικρή ισχύ, καθιστώντας την ιδανική για ένα ευρύ φάσμα χρήσεων.Αυτός ο οδηγός περνάει από όλα όσα πρέπει να γνωρίζετε για το EPM3064ATC44-10, από αυτό που μπορεί να κάνει για να το ρυθμίσετε, βοηθώντας σας να βελτιώσετε τα ηλεκτρονικά τους συστήματα.

Κατάλογος

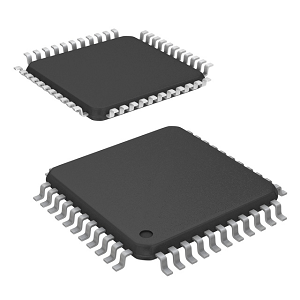

EPM3064ATC44-10 Περιγραφή

Ο EPM3064ATC44-10 Από τη σειρά MAX® 3000A της Intel αντιπροσωπεύει μια ισχυρή σύνθετη προγραμματιζόμενη λογική συσκευή (CPLD) σχεδιασμένη για ένα ευρύ φάσμα ψηφιακών εφαρμογών.Με 64 μακροκύτταρα, αυτή η συσκευή είναι βελτιστοποιημένη για γρήγορη απόκριση με μέγιστη καθυστέρηση διάδοσης 10 νανοδευτερόλεπτα, εξασφαλίζοντας αποτελεσματική απόδοση.Λειτουργεί σε τάση τροφοδοσίας 3,3V, που στεγάζεται σε ένα πακέτο τετραπλού επίπεδου πακέτου 44 ακίδων (TQFP), κατάλληλο για εμπορικές εφαρμογές σε εύρος θερμοκρασίας από 0 ° C έως 70 ° C.Ο αριθμός του εξαρτήματος EPM3064ATC44-10 ενσωματώνει τον σχεδιασμό και τη λειτουργικότητα του: EPM Για τη σειρά CPLD MAX®, 3064 υποδεικνύει το συγκεκριμένο μοντέλο με 64 μακροκύτταρα, ΕΝΑ για την προηγμένη τεχνολογία 3.3V, Τ για το πακέτο TQFP και C44 Επιβεβαιώνοντας τις προδιαγραφές μέτρησης PIN και θερμοκρασίας.Το επίθημα10 υποδηλώνει τον βαθμό γρήγορης ταχύτητας με ελάχιστη καθυστέρηση.Αυτή η συσκευή είναι μια τέλεια λύση για την ενσωμάτωση λειτουργιών λογικής SSI, MSI και LSI, συμβατή με την εξομοίωση 100% TTL.Υποστηρίζει μια απρόσκοπτη ενσωμάτωση διαφορετικών συσκευών που κυμαίνονται από φίλους, κορίτσια και 22V10s έως συσκευές MACH και PLSI, καθιστώντας την εξαιρετικά ευπροσάρμοστη.Διατίθεται σε διάφορες επιλογές πακέτων, όπως PLCC, PQFP και TQFP, η σειρά MAX® 3000A προσφέρει ευελιξία σχεδιασμού σε διάφορες εφαρμογές.

Αν ψάχνετε να αναβαθμίσετε τα ψηφιακά σας συστήματα με αξιόπιστες και αποτελεσματικές λογικές συσκευές, η επένδυση στο EPM3064ATC44-10 στο χύμα είναι μια έξυπνη κίνηση.Είναι μια απόφαση που εξασφαλίζει τόσο ισχυρή απόδοση όσο και σταθερή κερδοφορία.

EPM3064ATC44-10 CAD Μοντέλα

EPM3064ATC44-10 Αποτύπωμα

EPM3064ATC44-10 3D μοντέλο

EPM3064ATC44-10 Χαρακτηριστικά

• 64 Macrocells: Αυτό το CPLD περιέχει 64 διαμορφώσιμες λογικές μονάδες που ονομάζονται Macrocells.Κάθε μακροκύτταρο μπορεί να προγραμματιστεί μεμονωμένα για να εκτελέσει πολύπλοκες λογικές λειτουργίες, επιτρέποντας στη συσκευή να χειρίζεται μια μεγάλη ποικιλία ψηφιακών λειτουργιών και διαδικασιών.

• Χρησιμοποιήσιμες πύλες: Η συσκευή προσφέρει περίπου 1.250 χρησιμοποιήσιμες πύλες.Αυτό το μέτρο πολυπλοκότητας υποδεικνύει την ποσότητα της λογικής ενσωμάτωσης στο CPLD, επιτρέποντάς του να υποστηρίξει αποτελεσματικά τόσο τα απλά όσο και τα πολύπλοκα ψηφιακά κυκλώματα.

• Μέγιστη συχνότητα λειτουργίας: Το EPM3064ATC44-10 μπορεί να λειτουργήσει με μέγιστη συχνότητα 222,2 MHz.Αυτή η υψηλή συχνότητα διευκολύνει τις ταχύτερες ταχύτητες επεξεργασίας, καθιστώντας την ιδανική για εφαρμογές που απαιτούν γρήγορους χρόνους απόκρισης και λειτουργίες δεδομένων υψηλής ταχύτητας.

• Καθυστέρηση διάδοσης: Διαθέτοντας καθυστέρηση χαμηλής διάδοσης μόλις 4,5 νανοδευτερόλεπτα, αυτό το CPLD ελαχιστοποιεί την χρονική καθυστέρηση στη μετάδοση σήματος από την είσοδο στην έξοδο, ενισχύοντας τη συνολική απόδοση και την ανταπόκριση του συστήματος.

• Τάση τροφοδοσίας: Λειτουργεί σε τάση τροφοδοσίας 3,3V, με επιτρεπόμενη περιοχή από 3,0V έως 3,6V.Αυτό το εύρος τάσης παρέχει ευελιξία στις απαιτήσεις τροφοδοσίας, καθιστώντας τη συμβατή με μια ποικιλία ψηφιακών συστημάτων.

• Καρφίτσες εισόδου/εξόδου: Η συσκευή περιλαμβάνει 34 ακροδέκτες εισόδου/εξόδου, επιτρέποντας εκτεταμένη συνδεσιμότητα με άλλα στοιχεία ενός ψηφιακού συστήματος.Αυτές οι ακίδες διευκολύνουν τη μεταφορά δεδομένων μέσα και έξω από το CPLD, υποστηρίζοντας μια ευρεία σειρά λειτουργιών διασύνδεσης.

• Τύπος πακέτου: Το EPM3064ATC44-10 EPM3064ATC44-10 προσφέρει έναν συμπαγή συντελεστή μορφής που είναι επωφελής για εφαρμογές όπου ο χώρος είναι εξαιρετικός, χωρίς να συμβιβαστεί στον αριθμό των επιλογών I/O.

• Εύρος θερμοκρασίας λειτουργίας: Σχεδιασμένο για να λειτουργεί σε εμπορική κλίμακα θερμοκρασίας από 0 ° C έως 70 ° C, αυτό το CPLD είναι κατάλληλο για ένα ευρύ φάσμα περιβαλλόντων, εξασφαλίζοντας αξιόπιστες επιδόσεις υπό τυπικές βιομηχανικές συνθήκες.

EPM3064ATC44-10 Διάγραμμα μπλοκ

Το διάγραμμα μπλοκ για το EPM3064ATC44-10 παρέχει μια οπτική αναπαράσταση της εσωτερικής αρχιτεκτονικής του, υπογραμμίζοντας τα λειτουργικά συστατικά και τις διασυνδέσεις τους.Στον πυρήνα του σχεδιασμού υπάρχουν τέσσερα μπλοκ λογικής συστοιχίας (LABS) με ετικέτα Α, Β, C και D, το καθένα που περιέχει 16 μακροκύτταρα για συνολικά 64 μακροκύτταρα.Αυτά τα εργαστήρια συνδέονται με μια κεντρική προγραμματιζόμενη συστοιχία διασύνδεσης (PIA), η οποία διευκολύνει τη δρομολόγηση σημάτων μεταξύ των εργαστηρίων και των μπλοκ ελέγχου I/O.Η PIA εξασφαλίζει ότι οι εισροές, οι εξόδους και η εσωτερική λογική μπορούν να επικοινωνούν αποτελεσματικά και ευέλικτα.Κάθε εργαστήριο συνδέεται περαιτέρω στο αντίστοιχο μπλοκ ελέγχου I/O, το οποίο διαχειρίζεται έως και 16 ακίδες I/O.Αυτά τα μπλοκ εισόδου/εξόδου διαχειρίζονται την αλληλεπίδραση μεταξύ εξωτερικών σημάτων και της εσωτερικής λογικής, προσφέροντας χαρακτηριστικά όπως η αμφίδρομη λειτουργία και η προγραμματιζόμενη έξοδος.Το διάγραμμα εμφανίζει σήματα ελέγχου όπως τα παγκόσμια ρολόγια (GCLK1 και GCLK2), τα σήματα εξόδου (OE1 και OE2) και το Global Clear (GCLRN) που ενορχηστρώνει τη λειτουργία των μακροκύσεων και των μπλοκ I/O, εξασφαλίζοντας συγχρονισμό και επιτρέπει συγκεκριμένες λειτουργίες όπως απαιτεί.

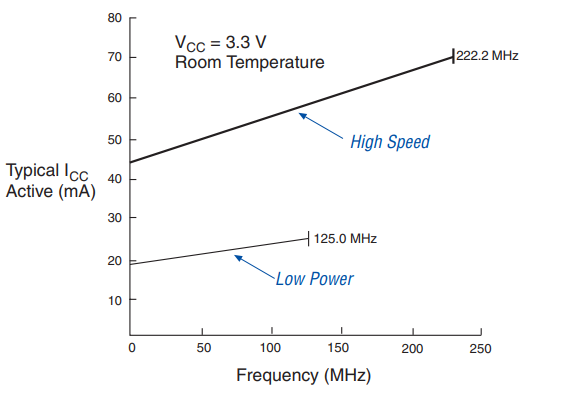

ICC έναντι συχνότητας

Το γράφημα απεικονίζει την τυπική κατανάλωση ενεργού ρεύματος τροφοδοσίας (ICC) έναντι της συχνότητας για το EPM3064ATC44-10 υπό τάση τροφοδοσίας 3,3V σε θερμοκρασία δωματίου.Δύο λειτουργικοί τρόποι επισημαίνονται: Μεγάλη ταχύτητα και Χαμηλή ενέργεια.Στη λειτουργία υψηλής ταχύτητας, η τρέχουσα κατανάλωση αυξάνεται γραμμικά με τη συχνότητα λειτουργίας, ξεκινώντας από περίπου 50mA για χαμηλότερες συχνότητες και φτάνοντας περίπου 70mA σε συχνότητα 222,2 MHz.Αυτή η λειτουργία έχει σχεδιαστεί για εφαρμογές που απαιτούν μέγιστη απόδοση και ταχύτερες ταχύτητες επεξεργασίας.Αντίθετα, ο τρόπος χαμηλής ισχύος καταδεικνύει χαμηλότερη κατανάλωση ρεύματος, ξεκινώντας από περίπου 20mA σε χαμηλότερες συχνότητες και αυξάνεται σε περίπου 30mA στα 125 MHz.Αυτή η λειτουργία είναι βελτιστοποιημένη για ενεργειακά αποδοτική λειτουργία, καθιστώντας την κατάλληλη για σχέδια που δίνουν προτεραιότητα στη χαμηλότερη χρήση ισχύος πάνω από την ταχύτητα.

EPM3064ATC44-10 Προδιαγραφές

Τύπος	Παράμετρος
Κατασκευαστής	Altera/intel
Σειρά	MAX® 3000A
Συσκευασία	Δίσκος
Κατάσταση μέρους	Απηρχαιωμένος
Προγραμματιζόμενος τύπος	Σε προγραμματιζόμενο σύστημα
Χρόνος καθυστέρησης TPD (1) Max	10 ns
Προμήθεια τάσης - Εσωτερική	3V ~ 3.6V
Αριθμός λογικών στοιχείων/μπλοκ	4
Αριθμός μακροκύρων	64
Αριθμός πύλων	1250
Αριθμός I/O	34
Θερμοκρασία λειτουργίας	0 ° C ~ 70 ° C (ΤΑ)
Τύπος τοποθέτησης	Επιφανειακή βάση
Πακέτο / θήκη	44-TQFP
Πακέτο συσκευών προμηθευτή	44-TQFP (10x10)
Αριθμός προϊόντος βάσης	EPM3064

EPM3064ATC44-10 Βήματα προγραμματισμού ISP

1. Εισαγάγετε το ISP: Αυτό το αρχικό στάδιο μεταβαίνει τις ακίδες εισόδου/εξόδου (I/O) από τη λειτουργία κανονικού χρήστη σε λειτουργία ISP.Πρόκειται για ένα βήμα προετοιμασίας που εξασφαλίζει ότι η συσκευή είναι έτοιμη για προγραμματισμό, απαιτώντας μόνο 1 χιλιοστό του δευτερολέπτου να ολοκληρωθεί.

2. Ελέγξτε το αναγνωριστικό: Πριν ξεκινήσετε οποιοδήποτε προγραμματισμό ή επαλήθευση, το αναγνωριστικό πυρίτιο της συσκευής ελέγχεται για να επιβεβαιώσει την ταυτότητά του και να εξασφαλίσει συμβατότητα με τις εντολές προγραμματισμού.Αυτό το βήμα είναι γρήγορο και καταλαμβάνει ένα ελάχιστο τμήμα του συνολικού χρόνου προγραμματισμού.

3. Χαλαρή διαγραφή: Για να καθαρίσετε τα προηγούμενα δεδομένα από τη συσκευή, εκτελείται μια διαγραφή χύδην.Αυτό συνεπάγεται τη φόρτωση εντολών διαγραφής στη συσκευή και την εφαρμογή ενός παλμού 100 χιλιοστών του δευτερολέπτου για να διαγράψει τα κύτταρα EEPROM (ηλεκτρικά διαγραμμένα προγραμματιζόμενη μνήμη μόνο για ανάγνωση).Αυτό το βήμα προετοιμάζει τη συσκευή για νέα δεδομένα.

4. Πρόγραμμα: Κατά τη διάρκεια αυτού του βήματος, τα νέα δεδομένα προγραμματίζονται στη συσκευή.Αυτό περιλαμβάνει τη φόρτωση κάθε διεύθυνσης EEPROM με τα νέα δεδομένα και την εφαρμογή ενός παλμού προγραμματισμού για να γράψετε τα δεδομένα στα κύτταρα EEPROM.Αυτή η διαδικασία επαναλαμβάνεται με τη διεύθυνση μέχρι να προγραμματιστεί όλα τα προβλεπόμενα δεδομένα στη συσκευή.

5. Επαληθεύστε: Μετά τον προγραμματισμό, τα δεδομένα της συσκευής επαληθεύονται για να διασφαλιστεί ότι έχει γραφτεί σωστά.Αυτό περιλαμβάνει την ανάγνωση των δεδομένων από κάθε διεύθυνση EEPROM και τη σύγκρισή του με τα προβλεπόμενα δεδομένα.Αυτό το βήμα εξασφαλίζει την ακρίβεια προγραμματισμού και επαναλαμβάνεται για κάθε διεύθυνση.

6. Έξοδος ISP: Το τελικό βήμα μεταβαίνει τις ακίδες I/O από τη λειτουργία ISP πίσω στη λειτουργία χρήστη.Όπως και το στάδιο Enter ISP, αυτό το βήμα είναι επίσης γρήγορο, απαιτώντας μόνο 1 χιλιοστό του δευτερολέπτου.Σηματοδοτεί την ολοκλήρωση της διαδικασίας προγραμματισμού, επιτρέποντας στη συσκευή να επαναλάβει τις κανονικές λειτουργίες.

Εφαρμογές EPM3064ATC44-10

Ενσωματωμένα συστήματα

Αυτό το CPLD είναι ιδανικό για ενσωματωμένες εφαρμογές συστήματος όπου απαιτείται προσαρμοσμένη λογική για την αύξηση των λειτουργιών των μικροελεγκτών.Μπορεί να εκτελέσει εργασίες όπως η διασύνδεση, η επεξεργασία σήματος ελέγχου και η διαχείριση των περιφερειακών υλικών, η ενίσχυση των δυνατοτήτων και της αποτελεσματικότητας των ενσωματωμένων σχεδίων.

Τηλεπικοινωνίες

Στον τομέα των τηλεπικοινωνιών, το EPM3064ATC44-10 παίζει ρόλο στον χειρισμό των πρωτοκόλλων, στη διαχείριση της ακεραιότητας σήματος και στη δρομολόγηση δεδομένων.Οι δυνατότητες επεξεργασίας λογικής υψηλής ταχύτητας το καθιστούν κατάλληλο για εφαρμογές όπως η επεξεργασία ψηφιακού σήματος, οι διακόπτες δικτύου και η μετατροπή διεπαφής, συμβάλλοντας στη διατήρηση της αποτελεσματικής ροής δεδομένων και της αξιοπιστίας της επικοινωνίας.

Εξοπλισμός δοκιμής και μέτρησης

Η συσκευή χρησιμοποιείται εκτενώς στον εξοπλισμό δοκιμών και μέτρησης λόγω της επαναπρογραμματισμού της φύσης και της γρήγορης λειτουργίας της.Είναι σε θέση να χειριστεί πολύπλοκες λογικές λειτουργίες που απαιτούνται στα συστήματα απόκτησης δεδομένων, στις γεννήτριες σημάτων και στα εργαλεία ανάλυσης, παρέχοντας ακριβή έλεγχο και προσαρμόσιμη λειτουργικότητα που απαιτούνται σε περιβαλλόντες επιστημονικών και βιομηχανικών δοκιμών.

Βιομηχανικά συστήματα ελέγχου

Ως προγραμματιζόμενος ελεγκτής λογικής (PLC), το EPM3064ATC44-10 βρίσκεται σε διάφορες εφαρμογές αυτοματισμού και ελέγχου διεργασιών.Προσφέρει τις απαραίτητες δυνατότητες λογικής για τον έλεγχο των μηχανημάτων, των σημάτων επεξεργασίας και την εκτέλεση ελέγχων ασφαλείας, όλα ενώ λειτουργούν αποτελεσματικά υπό βιομηχανικές συνθήκες και σε ευρείες θερμοκρασίες.

Ηλεκτρονική καταναλωτή

Στα ηλεκτρονικά στοιχεία καταναλωτών, αυτό το CPLD βοηθά στην προώθηση της καινοτομίας σε συσκευές όπως έξυπνα οικιακά συστήματα, φορητές συσκευές τυχερών παιχνιδιών και προηγμένο οπτικοακουστικό εξοπλισμό.Υποστηρίζει σύνθετες λύσεις λογικής που ενισχύουν τις λειτουργίες των συσκευών, βελτιώνουν τις διεπαφές και επιτρέπουν την ενσωμάτωση των χαρακτηριστικών επόμενης γενιάς στα καταναλωτικά προϊόντα.

EPM3064ATC44-10 παρόμοια μέρη

• EPM3064ATC44-7

• EPM3064ATI100-10

• EPM3064ATC44-10N

EPM3064ATC44-10 Οδηγός αγοράς

Όταν εξετάζετε την αγορά του EPM3064ATC44-10, υπάρχουν διάφορες πτυχές που πρέπει να έχετε κατά νου για να εξασφαλίσετε ότι ταιριάζει στις απαιτήσεις του έργου σας.Πρώτα απ 'όλα, να γνωρίζετε ότι αυτό το στοιχείο είναι παρωχημένο, αν και εξακολουθούμε να προσφέρουμε περιορισμένο απόθεμα.Βεβαιωθείτε ότι οι τεχνικές προδιαγραφές ταιριάζουν με τις ανάγκες σας.Το EPM3064ATC44-10 διαθέτει 64 μακροκύτταρα, λειτουργεί με μέγιστη συχνότητα 222,2 MHz και έχει σχεδιαστεί για παροχή ρεύματος 3,3V εντός ενός πακέτου TQFP 44 ακίδων.Χρειάζεται να αναθεωρηθεί το δελτίο δεδομένων και οι σημειώσεις εφαρμογής για να κατανοήσουμε πλήρως τις απαιτήσεις ολοκλήρωσης και λειτουργίας αυτού του στοιχείου.Λαμβάνοντας υπόψη την παρωχημένη κατάσταση του στοιχείου, αξιολογήστε επίσης εναλλακτικές επιλογές που παρέχουν παρόμοια λειτουργικότητα και υποστηρίζονται ενεργά.Αυτό το βήμα είναι σημαντικό για τη διατήρηση της μακροζωίας και της υποστήριξης του έργου σας.

EPM3064ATC44-10 Πλεονεκτήματα

Απόδοση υψηλής ταχύτητας

Αυτή η συσκευή είναι ικανή να λειτουργεί με υψηλή μέγιστη συχνότητα 222,2 MHz, η οποία επιτρέπει την ταχεία επεξεργασία δεδομένων και εργασιών.Η καθυστέρηση χαμηλής διάδοσης μόλις 4,5 νανοδευτερόλεπτα ελαχιστοποιεί το χρόνο που χρειάζεται για τα σήματα να ταξιδεύουν μέσω της συσκευής, ενισχύοντας τη συνολική ανταπόκριση του συστήματος και την απόδοση σε εφαρμογές ευαίσθητου στο χρόνο.

Χαμηλή κατανάλωση ενέργειας

Σχεδιασμένο για αποτελεσματικότητα, το EPM3064ATC44-10 λειτουργεί σε τάση τροφοδοσίας 3.3V, η οποία συμβάλλει στη μείωση της συνολικής κατανάλωσης ενέργειας του συστήματος στο οποίο αποτελεί μέρος.Αυτή η λειτουργία είναι ευεργετική σε φορητές και μπαταρίες που λειτουργούν με τις μπαταρίες όπου απαιτείται απόδοση ρεύματος.

Επαναπρογραμματισμός και ευελιξία

Ο επαναπρογραμματιστός χαρακτήρας αυτού του CPLD επιτρέπει πολλαπλές επαναλήψεις και ενημερώσεις στη φάση σχεδιασμού και μετά την ανάπτυξη, υποστηρίζοντας τη συνεχή βελτίωση και την προσαρμογή στις μεταβαλλόμενες τεχνολογικές ανάγκες χωρίς να απαιτείται πλήρεις επανασχεδιασμούς υλικού.

Ευρείες δυνατότητες διασύνδεσης

Με 34 ακροδέκτες I/O, το EPM3064ATC44-10 υποστηρίζει εκτεταμένες επιλογές διασύνδεσης, καθιστώντας εύκολη τη σύνδεση με ένα ευρύ φάσμα άλλων ψηφιακών εξαρτημάτων.Αυτή η ευελιξία είναι ιδανική για σύνθετα συστήματα που απαιτούν πολυάριθμες συνδέσεις μεταξύ διαφορετικών τύπων συσκευών.

Αξιοπιστία και μακροζωία

Χτισμένο με μια ισχυρή, μη πτητική, αρχιτεκτονική που βασίζεται σε φλας, αυτή η CPLD διατηρεί την ακεραιότητα και τη λειτουργικότητα του προγράμματος με την πάροδο του χρόνου, εξασφαλίζοντας σταθερή απόδοση και αξιοπιστία ακόμη και με συχνές κύκλους ισχύος ή σε σκληρές συνθήκες λειτουργίας.

Απρόσκοπτη ενσωμάτωση με υπάρχουσες λογικές συσκευές

Το EPM3064ATC44-10 μπορεί εύκολα να αντικαταστήσει πολλούς παλαιότερους τύπους λογικών συσκευών όπως φίλοι και κορίτσια, μειώνοντας την πολυπλοκότητα του συστήματος και την ενίσχυση της αποτελεσματικότητας.Αυτή η δυνατότητα καθιστά την ιδανική επιλογή για την αναβάθμιση των υφιστάμενων συστημάτων ή την εδραίωση πολλαπλών λειτουργιών σε μία μόνο συσκευή.

Ευρύ φάσμα θερμοκρασίας λειτουργίας

Κατάλληλο για εμπορικές εφαρμογές, αυτή η συσκευή λειτουργεί αξιόπιστα εντός ενός εύρους θερμοκρασίας 0 ° C έως 70 ° C.Αυτή η ευρωστία επιτρέπει την ανάπτυξη σε διάφορα περιβάλλοντα, από ρυθμίσεις γραφείου έως βιομηχανικές τοποθεσίες, χωρίς υποβάθμιση των επιδόσεων.

EPM3064ATC44-10 Διάγραμμα pin-out

Το διάγραμμα pin-out πακέτου EPM3064ATC44-10 αντιπροσωπεύει τη φυσική διάταξη των ακίδων για τη συσκευή.Παρέχει λεπτομέρειες σχετικά με τις λειτουργίες και τις αναθέσεις κάθε PIN στο πακέτο 44 ακίδων.Κάθε πείρος επισημαίνεται με την καθορισμένη λειτουργικότητά του, όπως η I/O (είσοδος/έξοδος), η τροφοδοσία (VCC), το έδαφος (GND) ή συγκεκριμένα λειτουργικά σήματα όπως TDI, TDO, TMS και TCK, τα οποία χρησιμοποιούνται για JTAGΠρογραμματισμός και εντοπισμός σφαλμάτων.Το διάγραμμα χρησιμοποιεί μια άποψη από πάνω προς τα κάτω του τσιπ, με σαφείς ενδείξεις αρίθμησης ακίδων για να βοηθήσει στην αναγνώριση των θέσεων PIN σε σχέση με το φυσικό πακέτο.

Οι αναθέσεις PIN περιλαμβάνουν αρκετές ακίδες εισόδου/εξόδου, οι οποίες προσφέρουν ευελιξία για τη διασύνδεση της συσκευής με άλλα εξαρτήματα σε ένα κύκλωμα.Ειδικές καρφίτσες όπως η είσοδος/gclk και η είσοδος/oe επισημαίνονται, δείχνοντας τον ρόλο διπλής χρήσης τους στην παροχή σήματος ρολογιού ή ενεργώντας ως γενικές ακίδες εισόδου.Αυτές οι πολυλειτουργικές ακίδες είναι ιδανικές για τη βελτιστοποίηση της χρήσης της συσκευής σε προγραμματιζόμενες λογικές εφαρμογές.Το διάγραμμα προσδιορίζει επίσης την ισχύ και τις ακίδες γείωσης που διανέμονται σε ολόκληρο το πακέτο, εξασφαλίζοντας αξιόπιστη παράδοση ισχύος και ακεραιότητα σήματος.Με τον γωνιακό δείκτη που υποδεικνύει τον ακροδέκτη 1, το διάγραμμα βοηθά να προσανατολιστεί σωστά το τσιπ κατά τη διάρκεια της συναρμολόγησης και μειώνοντας τον κίνδυνο σφαλμάτων.

EPM3064ATC44-10 Κατασκευαστής

Η Altera ήταν γνωστή για τις σειρές προϊόντων FPGA και CPLD, όπως η σειρά Max και Stratix.Το EPM3064ATC44-10, μέρος της σειράς Max 3000A, ήταν ένα από τα δημοφιλή CPLDs της Altera.Μετά την απόκτηση, η Intel έχει επικεντρωθεί στην προώθηση της τεχνολογίας FPGA, ενσωματώνοντας την με επεξεργαστές Xeon για εργασίες στο AI και την επεξεργασία δεδομένων.Η σειρά FPGA της Intel περιλαμβάνει τώρα τη σειρά Agilex και Stratix 10, τις ανάγκες διευθύνσεων σε 5G και cloud computing.Η Intel έχει διακόψει μερικά παλαιότερα προϊόντα altera όπως το EPM3064ATC44-10 ως μέρος της μετάβασης σε νεότερες τεχνολογίες.Η Intel συνεχίζει να οδηγεί σε προγραμματιζόμενη λογική, υπογραμμίζοντας την επιτάχυνση του ΑΙ και την αναδιαμορφώσιμη υπολογιστική με καινοτομίες στις κάρτες ONEAPI και FPGA.

Σύναψη

Το EPM3064ATC44-10 είναι μια εξαιρετική επιλογή για τη δημιουργία ή τη βελτίωση των ψηφιακών συσκευών.Είναι γρήγορο, αποτελεσματικό και μπορεί να συνδεθεί με πολλά άλλα εξαρτήματα, καθιστώντας το χρήσιμο για διάφορες ηλεκτρονικές εφαρμογές.Αυτός ο οδηγός κάλυψε τα κύρια χαρακτηριστικά του, τον τρόπο με τον οποίο μπορεί να χρησιμοποιηθεί σε διαφορετικές συσκευές και τα οφέλη του, δείχνοντας πώς μπορεί να βοηθήσει στην κατασκευή πιο προηγμένων και αξιόπιστων ηλεκτρονικών συστημάτων.Είτε ενημερώνετε το παλιό εξοπλισμό είτε δημιουργείτε κάτι καινούργιο, το EPM3064ATC44-10 είναι ένα βασικό κομμάτι που βοηθά να λειτουργούν τα πάντα καλύτερα.

Φύλλο δεδομένων PDF

EPM3064ATC44-10 δελτία δεδομένων:

Φύλλο δεδομένων Family Data Max 3000A
