Βρόχος ψηφιακής φάσης (DPLL): Σχεδιασμός, εξαρτήματα και λειτουργίες

Αυτός ο οδηγός διερευνά τον βρόχο ψηφιακής φάσης (DPLL), ένα βασικό μέρος των σύγχρονων ψηφιακών κυκλωμάτων που είναι γνωστά για την ακρίβεια και την αξιοπιστία του.Το DPLL παίζει ρόλο σε καθήκοντα όπως διαμόρφωση, αποδιαμόρφωση και συγχρονισμός σε διάφορες βιομηχανίες.Με τη διάσπαση των στοιχείων του και τον τρόπο λειτουργίας του, αυτό το άρθρο υπογραμμίζει το σχεδιασμό, τις λειτουργίες και τα πλεονεκτήματα του DPLL έναντι των παραδοσιακών αναλογικών συστημάτων.

Κατάλογος

Εξερεύνηση του εξοπλισμού

Ο βρόχος ψηφιακής φάσης (DPLL) βρίσκεται ως ένα πεμπτουσιακό στοιχείο στη σύγχρονη τεχνολογία, που οδηγείται από ανακαλύψεις στην τεχνολογία ψηφιακού κυκλώματος.Οι ευπροσάρμοστες εφαρμογές του περιλαμβάνουν τη διαμόρφωση, τη αποδιαμόρφωση, τη σύνθεση συχνότητας, τη στερεοφωνική αποκωδικοποίηση FM, τον συγχρονισμό των υποβαθμισμένων χρωμάτων και την επεξεργασία εικόνας.Αυτές οι συσκευές λάμπουν για την αξιοπιστία τους, τη συμπαγής και την οικονομική απόδοση τους, ξεπερνώντας αποτελεσματικά τα εγγενή μειονεκτήματα των αναλογικών βρόχων φάσης, όπως η DC Drift, ο κορεσμός των συσκευών και η ευαισθησία στις διακυμάνσεις της ισχύος και της θερμοκρασίας.Η ικανότητα διαχείρισης διακριτών δειγμάτων συμβάλλει αποτελεσματικά στην ευρεία υιοθέτηση.Μοναδικά, ένας βρόχος κλειδώματος φάσης λειτουργεί ως σύστημα ελέγχου ανατροφοδότησης φάσης, με ένα DPLL να αποδεικνύεται ανώτερο χρησιμοποιώντας διακριτά ψηφιακά σήματα για τη διαχείριση σφαλμάτων και όχι σε συνεχείς αναλογικές τάσεις, οδηγώντας στην περιγραφή ως βρόχους που έχουν κλειδωθεί σε όλους τους ψηφιακούς φάσης (DPLLs).

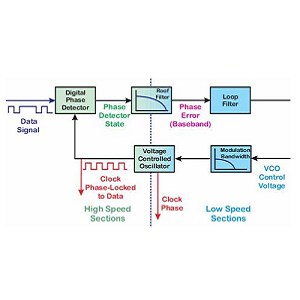

Ένα DPLL αποτελείται από εξαρτήματα: το κύκλωμα εκχύλισης φάσης, ο ταλαντωτής κρυστάλλου, ο διαιρέτης συχνότητας, ο συγκριτής φάσης και η πύλη αντιστάθμισης παλμών.Η έξοδος του διαιρέτη συχνότητας ευθυγραμμίζεται με την επιθυμητή συχνότητα, καθώς ο συγκριτής φάσης ελέγχει προσεκτικά το σήμα αναφοράς.Εάν παρατηρηθεί υψηλότερη τοπική συχνότητα, οι παλμοί απομακρύνονται στρατηγικά για να μειωθούν η συχνότητα, ενώ εάν η συχνότητα είναι ανεπαρκής, προστίθενται παλμοί για να βελτιωθεί ο συγχρονισμός.Ένα ισχυρό DPLL περιλαμβάνει έναν ανιχνευτή ψηφιακής φάσης (DPD), ένα φίλτρο ψηφιακού βρόχου (DLF) και έναν ταλαντωτή ελεγχόμενης ψηφιακής τάσης (DCO).Τα χρόνια πειραματισμού και εφαρμογής οδήγησαν τους μηχανικούς να αποκαλύψουν τις εκτεταμένες δυνατότητες των DPLL σε διάφορους βιομηχανικούς τομείς, προσφέροντας βαθιές γνώσεις για τη λειτουργία και την τελειοποίηση τους.

Ανιχνευτής ψηφιακής φάσης (DPD)

Ένα βασικό συστατικό του DPLL είναι ο ανιχνευτής ψηφιακής φάσης, γνωστός και ως ανιχνευτής φάσης δειγματοληψίας, για τη σύγκριση της φάσης του σήματος εισόδου με την έξοδο από τον ελεγχόμενο με τάση ταλαντωτή.Η προκύπτουσα τάση εξόδου, που αντικατοπτρίζει τη διαφορά φάσης, καθοδηγεί τις διαδικασίες προσαρμογής του βρόχου.Οι ανιχνευτές ψηφιακής φάσης έρχονται σε διάφορους τύπους: ανιχνευτές δειγματοληψίας μηδενικών διασταυρώσεων, flip-flop, μολύβδου-υστέρησης και nyquist.

Ψηφιακό φίλτρο βρόχου (DLF)

Το φίλτρο ψηφιακού βρόχου παίζει ρόλο στη μείωση του θορύβου και τη βελτίωση του χρόνου απόκρισης του βρόχου.Η λειτουργία του ως διορθωτικού στοιχείου είναι σημαντική, αντανακλώντας το καθήκον των αναλογικών ομολόγων του.Ο σκόπιμος σχεδιασμός και η επιλογή της δομής του ψηφιακού φίλτρου είναι σημαντικές για την ενδυνάμωση του DPLL για την επίτευξη των στόχων απόδοσης.

Ελεγχόμενη από ψηφιακή τάση ταλαντωτή (DCO)

Ο ελεγχόμενος από την ψηφιακή τάση ταλαντωτή, που μερικές φορές αναφέρεται ως ψηφιακό ρολόι, λειτουργεί παρόμοια με ένα αναλογικό VCO, δημιουργώντας μια έξοδο ως ακολουθία παλμών.Το DLF διέπει το χρονοδιάγραμμα αυτών των παλμών στέλνοντας σήματα ρύθμισης, επηρεάζοντας την επακόλουθη περίοδο δειγματοληψίας σε σχέση με προηγούμενες τροποποιήσεις.Αυτός ο επαναληπτικός βρόχος ανατροφοδότησης έχει υποστεί βελτίωση τόσο από εμπειρικές μελέτες όσο και από θεωρητικές βελτιώσεις, δημιουργώντας ένα θεμέλιο για μυριάδες σύγχρονες εφαρμογές.

Λειτουργίες βρόχου ψηφιακής φάσης

Ένας ψηφιακός βρόχος κλειδώματος φάσης υφίσταται μια διεξοδική διαδικασία που έχει σχεδιαστεί για να επιτύχει σχολαστικό συγχρονισμό των συχνοτήτων:

Δυναμική της σύγκρισης σήματος

Αρχικά, το σήμα εισόδου και τα τοπικά σήματα ταλαντωτή, που θεωρούνται ως ημιτονοειδή και συνημίτονα, εισάγουν μια φάση αξιολόγησης εντός του ανιχνευτή ψηφιακής φάσης.Ο ανιχνευτής αποδίδει μια τάση εξόδου που αντικατοπτρίζει την ασυμφωνία φάσης μεταξύ αυτών των σημάτων.Αυτή η σύγκριση φάσης είναι παρόμοια με την περίπλοκη διαδικασία συντονισμού ενός μουσικού οργάνου, που απαιτεί προσαρμογές για τη διατήρηση της αρμονικής ισορροπίας για συμμετρία και ακρίβεια.

Διαδικασία ρύθμισης συχνότητας

Στη συνέχεια, το φίλτρο ψηφιακού βρόχου μπαίνει για να καθαρίσει επιδέξια την έξοδο του ανιχνευτή του θορύβου υψηλής συχνότητας.Αυτό το γυαλισμένο σήμα ρυθμίζει την τάση εισόδου του DCO (ψηφιακά ελεγχόμενο ταλαντωτή), επηρεάζοντας με λεπτό τρόπο τη συχνότητα του τοπικού ταλαντωτή.Αντιμετωπίζοντας τυχόν αναντιστοιχίες συχνότητας, το σύστημα χρησιμοποιεί ένα φίλτρο χαμηλής διέλευσης, το οποίο επιτρέπει στο DCO να βαρύνει την ευθυγράμμιση.Αυτός ο προσαρμοστικός μηχανισμός αντικατοπτρίζει τη συνεχιζόμενη επαγρύπνηση που βρίσκεται σε πολύπλοκα περιβάλλοντα, όπως ο έλεγχος της εναέριας κυκλοφορίας, όπου η διαρκή ρύθμιση εξασφαλίζει τις απρόσκοπτες λειτουργίες.

Επίτευγμα και συντήρηση συγχρονισμού

Καθώς το τοπικό σήμα ταλαντωτή ευθυγραμμίζεται με τη συχνότητα εισόδου, η διαφορά φάσης ακυρώνει, δημιουργώντας μια συνεπή έξοδο DC τόσο από τον ανιχνευτή φάσης όσο και από το φίλτρο βρόχου.Μετά τη σταθεροποίηση της συχνότητας του, το DCO οδηγεί το βρόχο σε μια συγχρονισμένη, "κλειδωμένη κατάσταση".Αυτή η ισορροπία μαρτυρεί την ικανότητα του βρόχου για συνέπεια, θυμίζοντας τη σταθερή λειτουργικότητα σε ενεργειακά δίκτυα που απαιτούν συνεχή συγχρονισμό για να αποφευχθεί το χάος.Η λεπτομερής εξέλιξη αυτής της διαδικασίας δίνει έμφαση στον ρόλο του ψηφιακού βρόχου στο τεχνολογικό σύστημα, να επιτύχει τον συγχρονισμό εν μέσω των συνθηκών αλλαγής.
