Περιεκτικός οδηγός για δοκιμές: Εργαλεία και τεχνικές για την επαλήθευση του ψηφιακού συστήματος

Αυτός ο οδηγός διερευνά τα testbenches, ένα βασικό εργαλείο για την επικύρωση του λογισμικού που προσομοιώνει τις συνθήκες για τη δοκιμή των εισροών και την επαλήθευση των εξόδων.Τα Testbenches παίζουν ρόλο στην αναγνώριση των σφαλμάτων νωρίς στην ανάπτυξη, βελτιώνοντας την αξιοπιστία του λογισμικού.Με πρακτικά παραδείγματα και ιδέες, αυτό το άρθρο υπογραμμίζει τις χρήσεις, τις τεχνικές και τη σημασία τους στην οικοδόμηση ισχυρών, αποτελεσματικών ψηφιακών συστημάτων.

Κατάλογος

Ο ρόλος των δοκιμαστών στην επικύρωση του ψηφιακού συστήματος

Το Testbench είναι ένα στοιχείο στη διαδικασία επικύρωσης του ψηφιακού συστήματος.Δεν είναι απλώς ένα εργαλείο για τη δημιουργία εισροών και την επαλήθευση των εξόδων, χρησιμεύει ως ένα ολοκληρωμένο πλαίσιο που προσομοιώνει τις συνθήκες για την αξιολόγηση της αξιοπιστίας, της λειτουργικότητας και της συμπεριφοράς των ψηφιακών συστημάτων πριν αναπτυχθούν στον τομέα.Με τη δημιουργία ελεγχόμενων περιβαλλόντων σε συστήματα ελέγχου στρες με ένα ευρύ φάσμα σεναρίων εισροών, οι δοκιμασίες σας βοηθούν να εντοπίσετε πιθανές ελαττωματικές σχεδιαστικές αρχές στον κύκλο ζωής της ανάπτυξης, πολύ πριν από την παραγωγή του συστήματος.Αυτή η έγκαιρη ανίχνευση σφαλμάτων και τρωτών σημείων είναι απαραίτητη για τη μείωση των δαπανηρών σφαλμάτων, τη διασφάλιση της συμμόρφωσης με τις προδιαγραφές απόδοσης και τη βελτίωση της συνολικής αξιοπιστίας του συστήματος.

Εκτός από την επαλήθευση της ορθότητας των απαντήσεων του συστήματος, οι δοκιμασίες παίζουν ρόλο στην αξιολόγηση των περιπτώσεων ακμής, των προβλημάτων χρονισμού και των μηχανισμών χειρισμού σφαλμάτων, διασφαλίζοντας ότι το σύστημα μπορεί να λειτουργήσει σωστά ακόμη και υπό ακραίες ή απροσδόκητες συνθήκες.Μέσα από αυτοματοποιημένες δοκιμές και προσομοίωση, οι δοκιμασίες συμβάλλουν στην υψηλότερη ποιότητα του λογισμικού, τη βελτίωση των επιδόσεων και τους βραχύτερους κύκλους ανάπτυξης, επιτρέποντας επαναληπτικές δοκιμές χωρίς χειροκίνητη παρέμβαση.Χρησιμεύουν ως διασφάλιση κατά των αποτυχιών που θα μπορούσαν να συμβούν μετά την ανάπτυξη, εξασφαλίζοντας την ευρωστία και την αξιοπιστία των ψηφιακών συστημάτων.

Βασικά στοιχεία ενός testbench και των λειτουργιών τους

Για να κατανοήσουμε καλύτερα τον τρόπο λειτουργίας των δοκιμαστών, είναι σημαντικό να εξερευνήσετε τα συστατικά που τα καθιστούν αποτελεσματικά.Ένα καλά κατασκευασμένο testbench λειτουργεί με τη διαχείριση δύο βασικών καθηκόντων: δημιουργώντας εισροές (ερεθίσματα) και επαλήθευση εξόδων.Ας εξετάσουμε λεπτομερώς κάθε στοιχείο.

Παραγωγή ερεθίσματος

Η παραγωγή διέγερσης περιλαμβάνει τη δημιουργία ενός συνόλου σημάτων εισόδου που προσομοιώνουν τις συνθήκες για τη δοκιμή της συμπεριφοράς ενός ψηφιακού συστήματος.Αυτές οι εισροές πρέπει να είναι τόσο ακριβείς όσο και ρεαλιστικές για να διασφαλιστεί ότι το σύστημα υποβάλλεται σε μια ποικιλία σεναρίων που μπορεί να συναντήσει στην πράξη.Εξετάστε μια βασική ενότητα RAM ως παράδειγμα.Το Testbench πρέπει να παρέχει συγκεκριμένες εισόδους στη μονάδα και να τηρεί τις εξόδους της για να εξασφαλίσει ότι συμπεριφέρεται όπως αναμένεται.Οι εισροές κλειδιών για μια μονάδα RAM συνήθως περιλαμβάνουν:

• CLK (ρολόι): Οδηγεί το χρονοδιάγραμμα του συστήματος.

• ADDR (Διεύθυνση): Καθορίζει ποια τοποθεσία δεδομένων πρέπει να έχετε πρόσβαση.

• WEN (Ενεργοποίηση εγγραφής): Ελέγχει εάν τα δεδομένα είναι γραμμένα στη μνήμη.

• Δεδομένα: Οι πραγματικές πληροφορίες που γράφονται στην ενότητα.

Η έξοδος, γνωστή ως DataOut, αντιπροσωπεύει το αποτέλεσμα των εσωτερικών λειτουργιών της μονάδας.Με προσεκτική δέσμευση του τρόπου παραγωγής αυτών των εισροών και παρακολούθησης δεδομένων, μπορείτε να επαληθεύσετε ότι το σύστημα εκτελεί σωστά κάτω από διαφορετικά σενάρια.Σκεφτείτε την παραγωγή ερεθίσματος ως δημιουργία ενός δοκιμαστικού σεναρίου σε ένα εργαστήριο.Ακριβώς όπως οι επιστήμονες ελέγχουν προσεκτικά τις συνθήκες για να παρατηρήσουν χημικές αντιδράσεις, οι ψηφιακοί σχεδιαστές κατασκευάζουν ακριβείς εισροές για να παρατηρήσουν τον τρόπο με τον οποίο ανταποκρίνεται ένα σύστημα.

Επαλήθευση εξόδου

Η επαλήθευση εξόδου είναι η διαδικασία ελέγχου ότι οι πραγματικές εξόδους του συστήματος ταιριάζουν με τα αναμενόμενα αποτελέσματα.Αυτό το βήμα είναι κρίσιμο για τη σύλληψη σφαλμάτων νωρίς πριν εξελιχθούν σε μεγαλύτερα ζητήματα.Άλλοι χρησιμοποιούν επαλήθευση εξόδου για να επιβεβαιώσουν ότι το σύστημα πληροί τις επιδιωκόμενες λειτουργικότητές του και εκτελεί σταθερά υπό διάφορες συνθήκες.Η επαλήθευση εξόδου περιλαμβάνει τόσο αυτοματοποιημένους όσο και χειροκίνητους ελέγχους.Για παράδειγμα:

• Εργαλεία αυτοματοποιημένης επαλήθευσης: Εργαλεία όπως τα μοντέλα και το τεταρτημόριο επιτρέπουν αυτοματοποιημένες δοκιμές, όπου οι εξόδους του συστήματος συγκρίνονται με τα αναμενόμενα αποτελέσματα.Αυτό επιταχύνει τη διαδικασία επαλήθευσης και μειώνει το σφάλμα.

• Χειροκίνητη επαλήθευση (προαιρετική): Για πιο περίπλοκα σενάρια, ενδέχεται να είναι απαραίτητοι χειροκίνητοι έλεγχοι για να διασφαλιστεί ότι καλύπτονται συγκεκριμένες περιπτώσεις ακμής.

Εργαλεία και τεχνικές για την εφαρμογή του TestBench

Quartus: Προσομοίωση οπτικής εισόδου/εξόδου

Το Quartus παρέχει μια γραφική διεπαφή που ρυθμίζει οπτικά τις εισόδους και παρατηρεί τις εξόδους.Αυτή η μέθοδος μπορεί να είναι επωφελής για αρχάριους ή για συστήματα που απαιτούν μια πιο πρακτική, οπτική προσέγγιση.Επιτρέποντας την αλληλεπίδραση με μια προσομοίωση μέσω ενός γραφικού περιβάλλοντος, το Quartus βοηθά να απομυθοποιήσει τη σχέση μεταξύ εισροών και εξόδων, διευκολύνοντας την κατανόηση του τρόπου με τον οποίο ένα ψηφιακό σύστημα συμπεριφέρεται εγκαίρως.Ένα από τα βασικά πλεονεκτήματα του Quartus είναι ότι είναι ιδανικό για αρχάριους.Η διαισθητική, οπτική διεπαφή του παρέχει έναν απλό τρόπο για να δούμε πώς οι εισροές επηρεάζουν τις εξόδους χωρίς την ανάγκη για εκτεταμένες γνώσες σεναρίδας ή προγραμματισμού.Η ανατροφοδότηση που προσφέρει βοηθά στην κατανόηση της συμπεριφοράς των κυκλωμάτων πιο εύκολα, καθιστώντας το χρήσιμο εργαλείο για τους νέους στο σχεδιασμό του ψηφιακού συστήματος.Ωστόσο, το Quartus έχει τους περιορισμούς του.Η εγκατάσταση προσομοιώσεων σε τεταρτημόριο μπορεί να είναι χρονοβόρα, ιδιαίτερα για πιο περίπλοκα σχέδια.Το εργαλείο είναι λιγότερο ευέλικτο σε σύγκριση με τα εργαλεία προσομοίωσης με βάση το σενάριο, τα οποία μπορούν να προσφέρουν περισσότερες επιλογές προσαρμογής και αυτοματοποίησης.Για την εργασία σε μεγάλης κλίμακας ή εξαιρετικά λεπτομερή συστήματα, αυτή η έλλειψη ευελιξίας μπορεί να αποτελέσει πρόκληση.

Modelsim: Προσομοίωση με βάση το κείμενο χρησιμοποιώντας scripting

Το Modelsim υιοθετεί μια διαφορετική προσέγγιση στην προσομοίωση, δίνοντας προτεραιότητα στην είσοδο με βάση το κείμενο μέσω του scripting.Δημιουργήστε σενάρια δοκιμής χρησιμοποιώντας σενάρια Verilog (.V) ή VHDL (.VHD), αντί να οργανώνουν οπτικά εισροές και εξόδους.Αυτή η μέθοδος παρέχει περισσότερη ακρίβεια και έλεγχο.Αντί να βασίζεστε σε μια γραφική διεπαφή, καθορίζετε τον τρόπο με τον οποίο το σύστημα πρέπει να δοκιμαστεί μέσω λεπτομερών σεναρίων, επιτρέποντας μεγαλύτερη προσαρμογή και αυτοματοποίηση στη διαδικασία προσομοίωσης.Ένα από τα βασικά πλεονεκτήματα της Modelsim είναι η ευελιξία που προσφέρει.Χρησιμοποιώντας σενάρια, έχετε περισσότερο έλεγχο σε σενάρια δοκιμών, επιτρέποντάς τους να δημιουργήσουν πολύπλοκες και ακριβείς προσομοιώσεις.Μόλις ένας σχεδιαστής είναι εξοικειωμένος με τη σύνταξη και τη ροή εργασίας, η δημιουργία προσομοιώσεων μπορεί να είναι πολύ ταχύτερη σε σύγκριση με τη χρήση γραφικών εργαλείων όπως το Quartus.Η δυνατότητα επαναχρησιμοποίησης και τροποποίησης σεναρίων προσθέτει επίσης στην αποτελεσματικότητά του, ιδιαίτερα σε μεγαλύτερα έργα.Ωστόσο, η προσέγγιση που βασίζεται σε κείμενο του Modelsim έρχεται με ορισμένους περιορισμούς.Απαιτεί μια σταθερή κατανόηση της σύνταξης Verilog ή VHDL, η οποία μπορεί να αποτελέσει πρόκληση για αρχάριους που δεν είναι εξοικειωμένοι με τις γλώσσες περιγραφής υλικού.Ως αποτέλεσμα, το Modelsim έχει μια πιο απότομη καμπύλη μάθησης σε σύγκριση με περισσότερα εργαλεία οπτικής προσομοίωσης.Οι νέοι χρήστες ενδέχεται να δυσκολεύονται να ξεκινήσουν, αλλά με την πρακτική, η ακρίβεια και η ευελιξία που προσφέρονται από το scripting μπορεί να γίνει ένα πολύτιμο πλεονέκτημα.

Θεωρία γεφύρωσης και πρακτική στην επαλήθευση

Οι δοκιμασίες χρησιμεύουν ως γέφυρα μεταξύ των θεωρητικών σχεδίων και των εφαρμογών με την προσομοίωση του τρόπου με τον οποίο ένα ψηφιακό σύστημα θα συμπεριφέρεται υπό διάφορες συνθήκες, συμπεριλαμβανομένων των περιπτώσεων άκρων και των απροσδόκητων εισροών.Στο ψηφιακό σχεδιασμό, είναι συχνά δύσκολο να προβλεφθεί πώς ένα σύστημα θα εκτελέσει στην πράξη βασίζεται αποκλειστικά σε θεωρητικά μοντέλα.Οι δοκιμασίες κλείνουν αυτό το κενό επιτρέποντάς σας να προχωρήσετε πέρα ​​από τις αφηρημένες έννοιες του σχεδιασμού και να αξιολογήσετε τη συμπεριφορά ενός συστήματος σε ένα ελεγχόμενο, προσομοιωμένο περιβάλλον.Ένα από τα βασικά πλεονεκτήματα της χρήσης εργαλείων προσομοίωσης σε δοκιμές είναι η άμεση ανατροφοδότηση που παρέχουν κατά τη διάρκεια του εντοπισμού σφαλμάτων.Εργαλεία όπως το MultISIM ή το Modelsim προσφέρουν οπτικές αναπαραστάσεις της συμπεριφοράς του συστήματος, δείχνοντας πώς οι αλλαγές στις εισροές επηρεάζουν τις εξόδους με την πάροδο του χρόνου.Αυτή η ανατροφοδότηση σάς επιτρέπει να εντοπίζετε τα προβλήματα ταχύτερα, να εντοπίσετε σφάλματα πίσω στη βασική τους αιτία και να προσαρμόσετε τα σχέδιά τους ανάλογα.Για παράδειγμα, εάν ένα σύστημα δεν ανταποκρίνεται στους περιορισμούς χρονισμού ή παρουσιάζει απροσδόκητη συμπεριφορά κάτω από ορισμένες ακολουθίες εισόδου, ένα testbench μπορεί να επισημάνει αυτά τα ελαττώματα αμέσως, πολύ πριν το σύστημα είναι φυσικά κατασκευασμένο.Με τον προσδιορισμό των θεμάτων νωρίς στον κύκλο σχεδιασμού, οι δοκιμασίες μειώνουν την ανάγκη για δαπανηρή επανεξέταση και φυσικά πρωτότυπα, εξορθολογίζοντας τη διαδικασία επαλήθευσης.Αυτή η επικύρωση πρώιμου σταδίου βοηθά να διασφαλιστεί ότι τα ψηφιακά συστήματα είναι και τα δύο λειτουργικά σωστά και ανθεκτικά στις συνθήκες, καθιστώντας τους πιο αξιόπιστα και μειώνοντας τον κίνδυνο αποτυχίας μετά την ανάπτυξη.Με αυτόν τον τρόπο, οι δοκιμασίες λειτουργούν ως πρακτικό εργαλείο για τη μετατροπή των θεωρητικών σχεδίων σε ισχυρή.

Προηγμένη αρχιτεκτονική Testbench

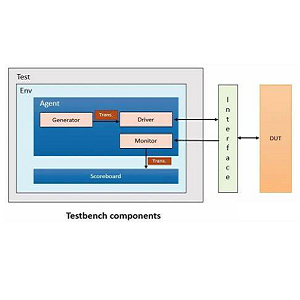

Οι προχωρημένες δοκιμές δοκιμών υπερβαίνουν τις απλές δοκιμές εισόδου-εξόδου, ενσωματώνοντας πρόσθετα εξαρτήματα για τη διαχείριση σύνθετων συστημάτων.Ένα τυπικό testbench περιλαμβάνει τρία βασικά μέρη: α Γεννήτρια διέγερσης Για να δημιουργήσετε σήματα εισόδου, α Σχεδιασμός υπό δοκιμή (DUT), που είναι το πραγματικό υλικό που δοκιμάζεται, και ένα Παρακολούθηση εξόδου Αυτό ελέγχει τις εξόδους έναντι των αναμενόμενων αποτελεσμάτων.Αυτά τα εξαρτήματα συνεργάζονται για να εξασφαλίσουν πιο λεπτομερή και ακριβή επαλήθευση των ψηφιακών σχεδίων.

Η βελτίωση της ακρίβειας του Testbench περιλαμβάνει τη χρήση τεχνικών που εξασφαλίζουν ότι ένα σχέδιο εκτελεί αξιόπιστα σε διαφορετικά σενάρια. Τυχαιοποιημένες δοκιμές εισάγει απρόβλεπτα πρότυπα εισόδου για να επαληθεύσει τη σταθερότητα του συστήματος υπό διάφορες συνθήκες. Δοκιμή περιπτώσεων ακμής Επικεντρώνεται σε οριακές καταστάσεις όπου το σύστημα είναι πιο πιθανό να αντιμετωπίσει σφάλματα.Εν τέλει, Δοκιμή παλινδρόμησης Περιλαμβάνει επανεξέταση των δοκιμών μετά από αλλαγές για να επιβεβαιωθεί ότι δεν έχουν εισαχθεί νέα ζητήματα, εξασφαλίζοντας ότι το σύστημα παραμένει συνεπές και χωρίς λάθη με την πάροδο του χρόνου.

Δοκιμές δέσμης ενεργειών

Για να δημιουργήσετε αποτελεσματικά και αξιόπιστα δοκιμαστικά στοιχεία σε Verilog ή VHDL, ακολουθήστε τις βέλτιστες πρακτικές βασικών.Ξεκινήστε απλά και στη συνέχεια επεκτείνετε δοκιμάζοντας πρώτα τη βασική λειτουργικότητα και προσθέτοντας σταδιακά πιο περίπλοκα σενάρια.Χρησιμοποιήστε σχόλια και τεκμηρίωση για να κάνετε τα σενάρια σας ευκολότερα κατανοητά και να διατηρήσετε εξηγώντας σαφώς κάθε ενότητα.Τέλος, αυτοματοποιήστε όπου είναι δυνατόν για να εξοικονομήσετε χρόνο και να μειώσετε τα σφάλματα χρησιμοποιώντας βρόχους και λειτουργίες για να χειριστείτε επαναλαμβανόμενες εργασίες και μοτίβα εισόδου.
