Διαφορικοί ενισχυτές Εξηγείται: Κτίριο και βελτιστοποίηση των κυκλωμάτων σήματος ακριβείας

Αυτός ο οδηγός μιλά για διαφορικούς ενισχυτές, ειδικά κυκλώματα που βοηθούν να παραλάβουν τη διαφορά μεταξύ δύο σημάτων, ενώ αγνοούν οποιοδήποτε θόρυβο που μοιράζονται και τα δύο σήματα.Εξηγεί πώς λειτουργούν οι διαφορικοί ενισχυτές, πώς κατασκευάζονται χρησιμοποιώντας λειτουργικούς ενισχυτές (OP-AMPs) και πώς οι αντιστάσεις ελέγχουν πόσο ενισχύεται το σήμα.Δείχνει επίσης τον τρόπο χειρισμού των αδύναμων σημάτων προσθέτοντας buffers, πώς να σχεδιάσετε σωστά το κύκλωμα και πώς να χρησιμοποιήσετε αυτούς τους ενισχυτές όπως συγκριτές και αυτόματους διακόπτες φωτός.Είτε εργάζεστε με αισθητήρες, συστήματα ήχου ή κυκλώματα ελέγχου, αυτός ο οδηγός σας δίνει μια σαφή και απλή κατανόηση του γιατί οι διαφορικοί ενισχυτές είναι τόσο σημαντικοί και πώς να τις χρησιμοποιήσετε.

Κατάλογος

Τι είναι ένας διαφορικός ενισχυτής;

ΕΝΑ διαφορικός ενισχυτής είναι ένα βασικό μέρος πολλών αναλογικών συστημάτων.Η κύρια λειτουργία του είναι να ενισχύσει τη διαφορά τάσης μεταξύ δύο σημάτων εισόδου, ενώ αγνοεί οποιαδήποτε τάση που είναι κοινή και για τις δύο.Αυτή η επιλεκτική ενίσχυση είναι αυτό που το καθιστά τόσο χρήσιμο σε θορυβώδη περιβάλλοντα.Όταν οι παρεμβολές όπως ο ηλεκτρομαγνητικός θόρυβος ή η γραμμή ηλεκτρικής ενέργειας επηρεάζουν και τις δύο εισόδους εξίσου, ο ενισχυτής ακυρώνει αποτελεσματικά.

Αυτή η ικανότητα ονομάζεται απόρριψη κοινής λειτουργίας.Ένας υψηλός λόγος απόρριψης κοινής λειτουργίας (CMRR) εξασφαλίζει ότι ο ενισχυτής επικεντρώνεται μόνο στην πραγματική διαφορά σήματος, η οποία βοηθά στη διατήρηση της ακρίβειας.Για παράδειγμα, σε ιατρικό εξοπλισμό όπως τα μηχανήματα ΗΚΓ, τα ηλεκτρικά σήματα της καρδιάς είναι μικροσκοπικά και συχνά θαμμένα σε θόρυβο.Ένας διαφορικός ενισχυτής εκχυλίζει αυτά τα σήματα καθαρά, επιτρέποντας αξιόπιστες αναγνώσεις.Η ίδια αρχή ισχύει σε βιομηχανικά ή ηχητικά συστήματα, όπου η ακρίβεια και η αντίσταση στον θόρυβο είναι σημαντικές.

Όταν τα σήματα ταξιδεύουν σε μεγάλες αποστάσεις, όπως μέσω καλωδίων στριμμένα ζεύγη σε συστήματα απόκτησης δεδομένων, και τα δύο καλώδια παραλαμβάνουν παρόμοια παρεμβολή.Ο διαφορικός ενισχυτής ακυρώνει αυτόν τον κοινό θόρυβο και ενισχύει μόνο τη χρήσιμη διαφορά σήματος.Εξαιτίας αυτού, είναι ένα βασικό στοιχείο στα ηλεκτρονικά ακριβείας που χρησιμοποιούνται σε όλα, από τις διεπαφές αισθητήρων έως τον ήχο υψηλής πιστότητας.

Op-amps σε διαφορική ενίσχυση

Ένα OP-AMP, σύντομο για τον επιχειρησιακό ενισχυτή, είναι ένα ηλεκτρονικό τμήμα που μπορεί να κάνει τα μικρά σήματα τάσης πολύ μεγαλύτερα.Έχει δύο ακίδες εισόδου: το ένα ονομάζεται εισροή μη μετατροπής (σημειωμένη με "+") και το άλλο είναι η αναστροφή εισόδου (σημειωμένη με "-").Το OP-AMP συγκρίνει τις τάσεις σε αυτές τις δύο εισόδους και δίνει μια έξοδο με βάση τη διαφορά μεταξύ τους.Από μόνη της, το OP-AMP έχει πολύ υψηλό κέρδος, πράγμα που σημαίνει ότι ακόμη και μια μικρή διαφορά τάσης μεταξύ των δύο εισόδων μπορεί να ωθήσει την έξοδο στο μέγιστο ή το ελάχιστο επίπεδο.Αυτό το καθιστά πολύ ευαίσθητο για τις περισσότερες χρήσεις.Για να διορθώσουμε αυτό, προσθέτουμε κάτι που ονομάζεται αρνητική ανατροφοδότηση, αυτό είναι όταν μέρος της εξόδου αποστέλλεται πίσω στην εισροή αντιστροφής μέσω αντιστάσεων.Αυτό βοηθά το OP-AMP να διατηρήσει την έξοδο σε σταθερό και χρήσιμο επίπεδο.Οι αντιστάσεις ελέγχουν πόσο το OP-AMP ενισχύει τη διαφορά μεταξύ των δύο εισόδων.

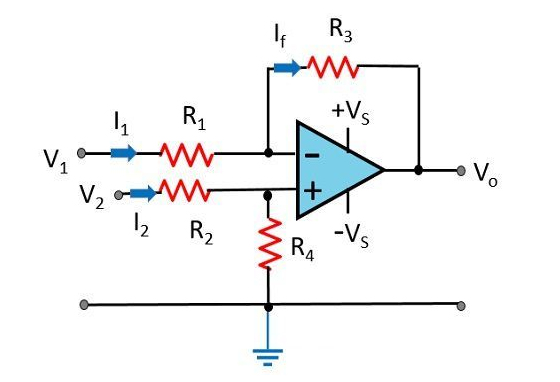

Εικόνα 2. OP-AMPS σε διαφορική ενίσχυση

Το σχήμα δείχνει μια ειδική ρύθμιση που ονομάζεται διαφορικός ενισχυτής, μερικές φορές ονομάζεται AMP Diff για σύντομο χρονικό διάστημα.Χρησιμοποιεί τέσσερις αντιστάσεις (R₁, R₂, R₃ και R₄) και δύο σήματα εισόδου: V₁ και V₂.Το OP-AMP εξετάζει πόσο διαφορετικά είναι τα V₁ και V₂ και δίνει μια τάση εξόδου V₀ που βασίζεται σε αυτή τη διαφορά.Αυτό το είδος κυκλώματος είναι εξαιρετικό για να πάρει τη διαφορά μεταξύ δύο σημάτων, ενώ αγνοεί οποιοδήποτε θόρυβο ή ανεπιθύμητα σήματα που είναι τα ίδια και στις δύο εισόδους.Αυτός είναι ο λόγος για τον οποίο χρησιμοποιείται σε πράγματα όπως τα κυκλώματα αισθητήρων, τα συστήματα ήχου και τα εργαλεία μέτρησης όπου χρειάζεστε σαφή και ακριβή σήματα.

Δημιουργία διαφορικού ενισχυτή με ένα ορισμένο κέρδος

Σχεδιασμός κυκλώματος

Για να δημιουργήσετε έναν διαφορικό ενισχυτή που λειτουργεί με σαφή και αξιόπιστο τρόπο, χρησιμοποιήστε μια ισορροπημένη ρύθμιση με τέσσερις αντιστάσεις.Το διάγραμμα δείχνει πώς γίνεται αυτό χρησιμοποιώντας ένα OP-AMP (λειτουργικός ενισχυτής), δύο τάσεις εισόδου (V₁ και V₂) και τέσσερις αντιστάσεις: R1, R2, R3 και R4.

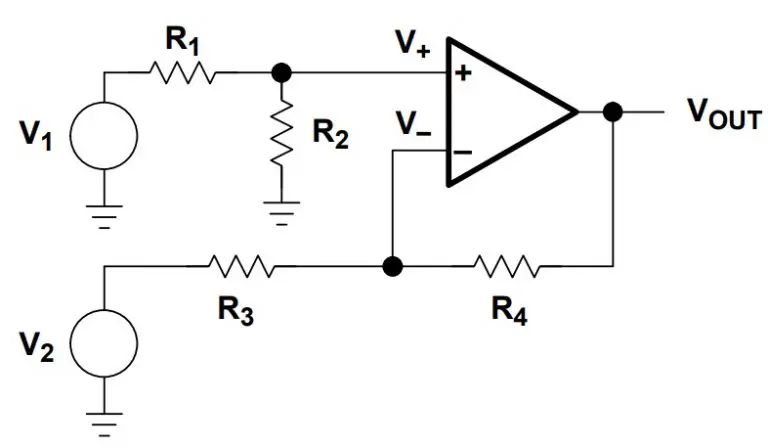

Εικόνα 3. Κύκλωμα διαφορικού ενισχυτή με συμμετρικό δίκτυο αντίστασης

Σε αυτό το κύκλωμα, η πρώτη τάση εισόδου, V₁, αποστέλλεται μέσω της αντίστασης R1 στην εισροή αντιστροφής του OP-AMP (σημειωμένη με ένα σημάδι μείον).Η δεύτερη τάση εισόδου, V₂, περνάει από την αντίσταση R3 στην είσοδο που δεν ανατρέπεται (σημειωμένη με ένα σύμβολο συν).Στη συνέχεια, η αντίσταση R2 συνδέει την εισροή αντιστροφής στο έδαφος και η αντίσταση R4 συνδέει την έξοδο του OP-AMP πίσω στην εισροή αναστροφής.Αυτός ο βρόχος ανατροφοδότησης βοηθά τον έλεγχο OP-AMP την έξοδο και διατηρεί τη διαφορά μεταξύ των δύο εισροών σταθερής.

Η κύρια ιδέα αυτού του ενισχυτή είναι να μετρηθεί η διαφορά μεταξύ V₂ και V₁ και να πολλαπλασιάσει αυτή τη διαφορά κατά ένα ορισμένο ποσό, αυτό ονομάζεται κέρδος.Το κέρδος καθορίζεται επιλέγοντας τις σωστές τιμές αντίστασης.Εάν τα R1 και R3 έχουν την ίδια τιμή και τα R2 και R4 έχουν επίσης την ίδια τιμή, το κύκλωμα θα λειτουργήσει καλά και θα δώσει μια καθαρή, ακριβή έξοδο.Έχοντας ίσες αντιστάσεις είναι πολύ σημαντική.Όταν οι αντιστάσεις ταιριάζουν, το κύκλωμα μπορεί να αγνοήσει οποιοδήποτε θόρυβο ή παρεμβολή που είναι η ίδια και στις δύο γραμμές εισόδου.Αυτό ονομάζεται απόρριψη κοινής λειτουργίας και βοηθά στη διατήρηση του σήματος εξόδου.Εάν οι αντιστάσεις δεν ταιριάζουν καλά, το κύκλωμα μπορεί να αφήσει τα ανεπιθύμητα σήματα μέσα, τα οποία μπορούν να βλάψουν την έξοδο.

Για να αποφευχθεί αυτό, χρησιμοποιήστε αντιστάσεις υψηλής ακρίβειας που είναι πολύ κοντά σε αξία, συχνά μέσα στο 0,1% μεταξύ τους.Σε πιο προχωρημένα σχέδια, όπως αυτά που βρίσκονται μέσα στα μικροτσίπ, οι τιμές αντίστασης προσαρμόζονται προσεκτικά χρησιμοποιώντας το κόψιμο λέιζερ για να βεβαιωθείτε ότι όλα είναι ισορροπημένα.Σε άλλες περιπτώσεις, σκεφτείτε επίσης τη θερμοκρασία, επειδή η θερμότητα μπορεί να αλλάξει τον τρόπο συμπεριφοράς των αντιστάσεων.Έτσι, προσπαθούν να επιλέξουν αντιστάσεις που δεν επηρεάζονται πολύ από τη θερμοκρασία ή να τους οργανώσουν με τρόπο που να κρατά τα πράγματα σταθερά.Αυτός ο απλός τύπος διαφορικού ενισχυτή χρησιμοποιείται συχνά ως σημείο εκκίνησης για πιο σύνθετα συστήματα, όπως ενισχυτές οργάνων.Αυτά τα κυκλώματα χρησιμοποιούν επιπλέον εξαρτήματα για να βελτιώσουν ακόμη περισσότερο τις επιδόσεις, ειδικά όταν εργάζονται με πολύ μικρά σήματα σε θορυβώδη περιβάλλοντα.

Υπολογισμός κέρδους

Το κέρδος ενός διαφορικού ενισχυτή είναι ένα μέτρο για το πόσο το κύκλωμα αυξάνει τη διαφορά μεταξύ των δύο τάσεων εισόδου, V₁ και V₂.Με άλλα λόγια, το Gain μας λέει πόσο μεγαλύτερη θα συγκριθεί η έξοδος με τη διαφορά μεταξύ των σημάτων εισόδου.Αυτό το κέρδος καθορίζεται από τις αντιστάσεις στο κύκλωμα συγκεκριμένα, συγκρίνοντας τις τιμές των αντισυστημάτων εισόδου και τις αντιστάσεις ανάδρασης.Εάν ρυθμίσουμε τους αντιστάσεις με ισορροπημένο τρόπο, ο υπολογισμός του κέρδους γίνεται πολύ απλός.Ας πούμε ότι το R1 είναι το ίδιο με το R3 και το R2 είναι το ίδιο με το R4.Αυτό το είδος ρύθμισης ονομάζεται συμμετρικό και βοηθά το κύκλωμα να λειτουργεί με μεγαλύτερη ακρίβεια.Σε αυτή την περίπτωση, ο τύπος για το κέρδος του ενισχυτή μοιάζει με αυτό:

Αυτός ο τύπος σημαίνει ότι ο ενισχυτής παίρνει τη διαφορά μεταξύ V₂ και V₁ και το πολλαπλασιάζει με τον αριθμό που παίρνετε όταν διαιρέσετε το R2 με R1.Έτσι, αν το R2 είναι διπλάσιο από το R1, η έξοδος θα είναι δύο φορές η διαφορά μεταξύ V₂ και V₁.

Ακολουθεί ένα παράδειγμα:

Εάν V₂ = 3 Volts και V₁ = 1 Volt, η διαφορά είναι 2 βολτ.

Εάν το R2 είναι 10kΩ και R1 είναι 5kΩ, τότε το κέρδος είναι 10K / 5K = 2.

Έτσι, η τάση εξόδου θα είναι 2 × 2 = 4 βολτ.

Εάν κάνετε και τις τέσσερις αντιστάσεις το ίδιο (R1 = R2 = R3 = R4), το κέρδος γίνεται 1. Αυτό σημαίνει ότι ο ενισχυτής δεν αλλάζει το μέγεθος της διαφοράς, περνάει απλώς τη διαφορά στην έξοδο όπως είναι.Αυτό είναι χρήσιμο όταν θέλετε απλώς να μετρήσετε ή να περάσετε κατά μήκος ενός σήματος χωρίς να το κάνετε ισχυρότερο.Μερικές φορές, όμως, χρειάζεστε την έξοδο για να είναι ισχυρότερη, ειδικά εάν τα σήματα εισόδου είναι πολύ μικρά.Για να γίνει αυτό, μπορείτε να κάνετε R2 και R4 μεγαλύτερα από R1 και R3.Αυτό αυξάνει το κέρδος και κάνει το σήμα εξόδου μεγαλύτερο.Για παράδειγμα, εάν το R2 είναι δέκα φορές μεγαλύτερο από το R1, το κέρδος είναι 10 και η έξοδος είναι δέκα φορές η διαφορά εισόδου.

Αλλά το αυξανόμενο κέρδος έχει επίσης μειονεκτήματα.Ένα υψηλό κέρδος μπορεί επίσης να κάνει ανεπιθύμητα σήματα, όπως ο θόρυβος ή η παρέμβαση, ισχυρότερη.Μπορεί να κάνει ακόμη και μικροσκοπικά σφάλματα τάσης να φαίνονται μεγάλα.Αυτό μπορεί να καταστήσει το θορυβώδες ή ανακριβές του ενισχυτή.Επομένως, είναι σημαντικό να επιλέξετε προσεκτικά τις τιμές της αντίστασης, οπότε το κέρδος είναι αρκετά υψηλό για να δει το σήμα καθαρά, αλλά όχι τόσο υψηλό που προκαλεί προβλήματα.Επίσης, τα OP-AMPS δεν είναι τέλεια.Μπορούν να έχουν μικρά ενσωματωμένα σφάλματα που αλλάζουν τον τρόπο λειτουργίας του κυκλώματος.Για παράδειγμα, το OP-AMP μπορεί να παράγει μια μικρή έξοδο ακόμη και όταν οι εισόδους είναι ακριβώς οι ίδιες.Αυτό ονομάζεται τάση μετατόπισης.Ένα άλλο κοινό ζήτημα είναι το ρεύμα προκατάληψης, το οποίο είναι ένα μικροσκοπικό ρεύμα που ρέει στις ακίδες εισόδου και μπορεί να αλλάξει τις τάσεις ελαφρώς.Για να διορθώσετε ή να μειώσετε αυτά τα προβλήματα, προσαρμόστε το κύκλωμα μετά την κατασκευή του (που ονομάζεται κοπή), προσθέστε επιπλέον εξαρτήματα για να ακυρώσετε τα σφάλματα (μετατόπιση ακύρωσης) ή να χρησιμοποιήσετε ειδικούς op-amps που έχουν σχεδιαστεί για να είναι πολύ ακριβείς και σταθερές..

Αντίσταση εισόδου και buffering

Ένας βασικός διαφορικός ενισχυτής είναι ένα απλό και χρήσιμο κύκλωμα.Αυξάνει (ενισχύει) τη διαφορά μεταξύ δύο τάσεων εισόδου και αγνοεί οτιδήποτε είναι το ίδιο και στα δύο.Αλλά αυτός ο απλός σχεδιασμός έχει ένα πρόβλημα όταν συνδέεται με αδύναμες ή υψηλές πηγές σήματος (όπως μερικοί αισθητήρες).Το ζήτημα προέρχεται από την εισροή αντιστροφής του ενισχυτή.Λόγω του τρόπου λειτουργίας του κυκλώματος, αυτή η είσοδος λειτουργεί σαν εικονικό έδαφος, που σημαίνει ότι μπορεί να τραβήξει το ρεύμα από την πηγή σήματος.

Εάν η πηγή σήματος δεν μπορεί να δώσει πολύ ρεύμα όπως μερικοί αισθητήρες ή ευαίσθητα κυκλώματα, αυτό μπορεί να αλλάξει το σήμα.Το σήμα μπορεί να γίνει μικρότερο (ασθενέστερο) ή παραμορφωμένο, πράγμα που σημαίνει ότι ο ενισχυτής δίνει λάθος αποτέλεσμα.Για να το διορθώσετε, χρησιμοποιήστε τους οπαδούς της τάσης, που ονομάζονται επίσης ενισχυτές buffer, σε κάθε είσοδο.Αυτά είναι ειδικά κυκλώματα ενισχυτή που δεν αυξάνουν την τάση, αλλά έχουν πολύ υψηλή αντίσταση εισόδου και χαμηλή αντίσταση εξόδου.Αυτό σημαίνει ότι δεν αντλούν πολύ ρεύμα από την πηγή σήματος, οπότε το σήμα παραμένει το ίδιο.Το buffer περνάει απλά το σήμα χωρίς να το αλλάξει.Όταν προσθέτετε αυτούς τους οπαδούς της τάσης στον διαφορικό ενισχυτή, παίρνετε ένα καλύτερο κύκλωμα που ονομάζεται ενισχυτής οργάνων τριών op-amp.Αυτή η νέα έκδοση έχει πολύ υψηλή αντίσταση εισροών, οπότε λειτουργεί καλά με αδύναμα σήματα.

Μπορείτε επίσης να ρυθμίσετε το κέρδος (πόσο ενισχύεται το σήμα) χρησιμοποιώντας εξωτερικές αντιστάσεις.Αποκλείει επίσης καλά τον θόρυβο και δίνει ένα καθαρό, ακριβές σήμα.Αυτοί οι βελτιωμένοι ενισχυτές χρησιμοποιούνται σε ακριβείς εργασίες, όπως ανάγνωση μικροσκοπικών σημάτων από θερμίστορ, μετρητές στελέχους ή ιατρικούς αισθητήρες.Αυτά τα σήματα είναι συχνά πολύ μικρά (όπως τα μικροδιακόπτες) και πρέπει να ενισχυθούν με σαφήνεια, ακόμη και σε θορυβώδεις θέσεις.Για να βεβαιωθείτε ότι ο ενισχυτής λειτουργεί στο καλύτερο δυνατό, ο φυσικός σχεδιασμός του κυκλώματος είναι επίσης σημαντικός.Πολλοί χρησιμοποιούν ειδικά κόλπα διάταξης, όπως τα τμήματα θωράκισης του κυκλώματος για να εμποδίσουν τα ανεπιθύμητα σήματα και να διατηρούν τα καλώδια σύντομα για να αποφευχθούν προβλήματα με ανεπιθύμητη χωρητικότητα.Αυτό βοηθά τον ενισχυτή να λειτουργεί καλά ακόμη και με πολύ μικρά ή γρήγορα σήματα.

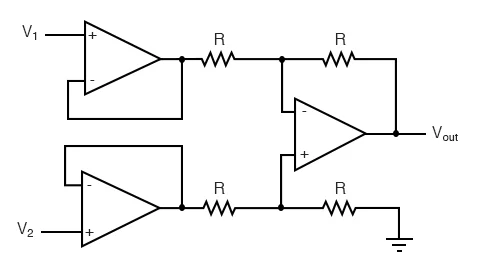

Εικόνα 4. Ενισχυτής οργάνων τριών op-amp με buffer εισόδου

Το σχήμα εμφανίζει έναν ενισχυτή οργάνων τριών op-amp.Οι δύο πρώτες op-amps ενεργούν ως buffers, λαμβάνοντας τα σήματα εισόδου v1 και v2 και προωθώντας τους χωρίς να αντλούν ρεύμα από τις πηγές.Αυτά τα ρυθμισμένα σήματα περνούν στη συνέχεια μέσω αντιστάσεων και συγκλίνουν στο τρίτο OP-AMP, το οποίο χρησιμεύει ως διαφορικός ενισχυτής.Αυτό το τελικό στάδιο αφαιρεί μια είσοδο από την άλλη για να παράγει την τάση εξόδου.Αυτή η διαμόρφωση βελτιώνει την ακεραιότητα του σήματος και είναι κατάλληλη για το χειρισμό αδύναμων ή ευαίσθητων σημάτων με ασφάλεια.

Εφαρμογές διαφορικών ενισχυτών

Συγκριτικά

Σε ορισμένα κυκλώματα, χρησιμοποιούμε έναν τύπο ενισχυτή που ονομάζεται διαφορικός ενισχυτής χωρίς καμία ανατροφοδότηση.Όταν το κάνουμε αυτό, γίνεται συγκριτής.Ένας συγκριτής είναι μια συσκευή που ελέγχει γρήγορα ποια από τις δύο τάσεις είναι μεγαλύτερη.Μόλις κάνει τη σύγκριση, αλλάζει την παραγωγή της είτε σε υψηλή είτε χαμηλή τάση, σχεδόν σαν απλός διακόπτης.Αυτή η συμπεριφορά on-or-off είναι πολύ χρήσιμη στα ψηφιακά συστήματα και τα αυτόματα κυκλώματα ελέγχου.Ένα παράδειγμα είναι ένας ανιχνευτής μηδενικής διασταύρωσης.Παρακολουθεί ένα σήμα AC (εναλλασσόμενο ρεύμα) και αλλάζει την έξοδο του όποτε το σήμα περνάει από μηδενικά βολτ.Αυτό είναι χρήσιμο στο χρονοδιάγραμμα και τον έλεγχο των πραγμάτων που εξαρτώνται από τη φάση του σήματος.

Οι συγκριτές είναι επίσης σημαντικοί σε συσκευές που ονομάζονται αναλογικοί προς ψηφιακό μετατροπείς (ADCs).Αυτοί οι μετατροπείς αλλάζουν σήματα (όπως ήχο ή θερμοκρασία) σε ψηφιακούς αριθμούς που μπορούν να κατανοήσουν οι υπολογιστές.Ο συγκριτής βοηθά συγκρίνοντας το μεταβαλλόμενο σήμα με μια σταθερή τάση αναφοράς.Παρόλο που οι τακτικοί op-amps (επιχειρησιακοί ενισχυτές) μπορούν να λειτουργήσουν ως συγκριτές σε απλά κυκλώματα, υπάρχουν ειδικά τσιπ συγκριτή που έγιναν μόνο για αυτή τη δουλειά.Αυτά τα ειδικά τσιπ είναι ταχύτερα και πιο ακριβή.Μπορούν επίσης να περιλαμβάνουν επιπλέον χαρακτηριστικά, όπως η υστέρηση (η οποία βοηθά στην αποφυγή της μετάβασης πολύ συχνά λόγω μικρών αλλαγών ή θορύβου) και εξόδων ανοικτής συλλογής (που διευκολύνουν τη σύνδεση σε ψηφιακά κυκλώματα).

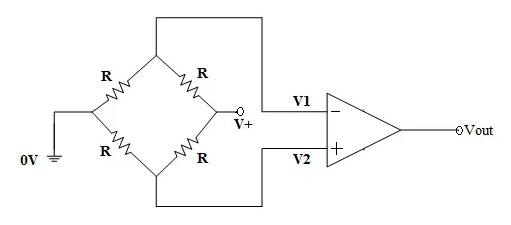

Εικόνα 5. Κύκλωμα συγκριτή χρησιμοποιώντας διαμόρφωση γέφυρας Wheatstone

Το σχήμα απεικονίζει ένα κύκλωμα συγκριτή με μια κλασική διαμόρφωση γέφυρας Wheatstone.Τέσσερις ίσες αντιστάσεις R σχηματίζουν το δίκτυο γέφυρας, δημιουργώντας μια ισορροπημένη κατάσταση όταν όλα τα εξαρτήματα είναι συμμετρικά και η είσοδος είναι σε 0 βολτ.Οι τάσεις από τους βραχίονες της γέφυρας, με την ένδειξη V1 και V2, τροφοδοτούνται στις εισροές αντιστροφής και μη μετατροπής ενός συγκριτή, αντίστοιχα.Υπό ισορροπημένες συνθήκες, τα V1 και V2 είναι ίσα, με αποτέλεσμα μηδενική έξοδο.Οποιαδήποτε ανισορροπία στη γέφυρα, όπως μια αλλαγή σε μία αντίσταση λόγω θερμοκρασίας ή καταπόνησης, θα παράγει μια διαφορά τάσης μεταξύ V1 και V2, προκαλώντας τη συγκριτή να μεταφέρει ανάλογα την έξοδο του.

Διακόπτες ευαίσθητους στο φως

Οι ευαίσθητοι στο φως διακόπτες είναι εφαρμογές διαφορικών ενισχυτών που επιτρέπουν τον αυτόματο έλεγχο των ηλεκτρικών συσκευών σε απόκριση σε διαφορετικά επίπεδα φωτός περιβάλλοντος.Αυτά τα κυκλώματα χρησιμοποιούν συνήθως μια αντίσταση που εξαρτάται από το φως (LDR), ένα συστατικό του οποίου η αντίσταση αλλάζει με βάση την ένταση του φωτός που πέφτει πάνω του.Με την ενσωμάτωση ενός LDR σε ένα δίκτυο διαχωριστικών τάσης, είναι δυνατόν να μετατραπεί η ένταση του φωτός σε ένα αντίστοιχο σήμα τάσης.Η βασική λειτουργία ενός τέτοιου διακόπτη βασίζεται σε έναν διαφορικό ενισχυτή, ο οποίος λαμβάνει δύο εισόδους: ένα από το διαιρέτη τάσης που περιέχει το LDR και το άλλο από τάση αναφοράς.Η τάση αναφοράς μπορεί να γίνει ρυθμιζόμενη χρησιμοποιώντας μια μεταβλητή αντίσταση (VR1) ή ποτενσιόμετρο.Αυτή η διαμόρφωση επιτρέπει να ρυθμίσετε με ακρίβεια το κατώφλι έντασης φωτός στο οποίο ο διακόπτης θα ενεργοποιήσει ή θα απενεργοποιήσει το συνδεδεμένο φορτίο.

Καθώς αλλάζει το φως περιβάλλοντος, η αντίσταση του LDR ποικίλλει, μεταβάλλοντας την τάση σε μία είσοδο του διαφορικού ενισχυτή.Όταν αυτή η τάση εισόδου ξεπερνά ή πέφτει κάτω από την τάση αναφοράς, η έξοδος του ενισχυτή αλλάζει.Αυτή η έξοδος χρησιμοποιείται για την οδήγηση ενός διακόπτη τρανζίστορ, ο οποίος με τη σειρά του ενεργοποιεί μια συνδεδεμένη συσκευή, όπως λάμπα, ρελέ ή ανεμιστήρα.Η συμπερίληψη μιας αντίστασης ανάδρασης (RF) βελτιώνει τη σταθερότητα και την ανταπόκριση του κυκλώματος ενισχυτή.Εν τω μεταξύ, το στάδιο του τρανζίστορ, που συχνά συνδυάζεται με μια δίοδο flyback (D1), παρέχει την απαραίτητη ενίσχυση ρεύματος και προστατεύει από τις αιχμές τάσης όταν χρησιμοποιούνται επαγωγικά φορτία όπως ρελέ.

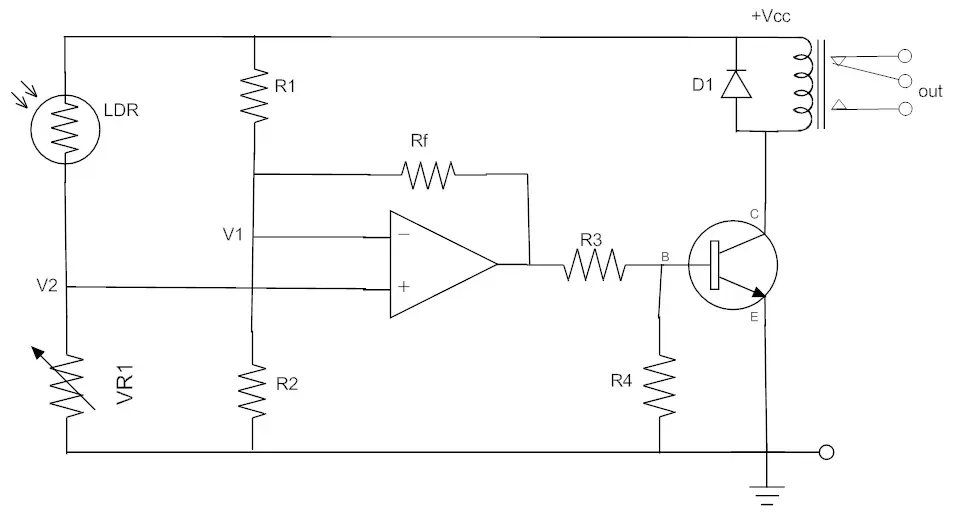

Εικόνα 6. Διακόπτης ευαίσθητος στο φως χρησιμοποιώντας έναν διαφορικό ενισχυτή και LDR

Το σχήμα απεικονίζει ένα κύκλωμα διακόπτη ευαίσθητο στο φως με βάση έναν διαφορικό ενισχυτή.Ένας αντιστάτης που εξαρτάται από το φως (LDR) και ένας σταθερός αντιστάτης (R1) σχηματίζουν έναν διαιρέτη τάσης που παρέχει μια είσοδο μεταβλητής τάσης (V1) στον αναστροφή του τερματικού του επιχειρησιακού ενισχυτή.Η μη εισροή εισόδου λαμβάνει μια τάση αναφοράς (V2), που ρυθμίζει χρησιμοποιώντας μια μεταβλητή αντίσταση (VR1) σε σειρά με αντίσταση R2.Ο διαφορικός ενισχυτής συγκρίνει αυτές τις εισόδους, με την έξοδο του συνδεδεμένη με τη βάση ενός τρανζίστορ μέσω μιας αντίστασης (R3).Όταν η ένταση του φωτός αλλάζει έτσι ώστε το V1 να διασχίζει το όριο που έχει ρυθμιστεί από το V2, οι καταστάσεις εξόδου του ενισχυτή, ενεργοποιώντας ή απενεργοποιούν το τρανζίστορ.Αυτό, με τη σειρά του, ελέγχει ένα συνδεδεμένο πηνίο ρελέ, που υποδεικνύεται στο διάγραμμα με σύνδεση εξόδου.Μια δίοδος (D1) τοποθετείται παράλληλα με το πηνίο ρελέ για να προστατεύσει από αιχμές τάσης.Η αντίσταση R4 χρησιμεύει ως έλξη για τη βάση του τρανζίστορ.Το συνολικό κύκλωμα επιτρέπει την αυτόματη εναλλαγή με βάση τις συνθήκες φωτισμού περιβάλλοντος.

Πλεονεκτήματα διαφορικών ενισχυτών

• Εξαιρετική απόρριψη θορύβου: Οι διαφορικοί ενισχυτές έχουν σχεδιαστεί για να ενισχύουν τη διαφορά μεταξύ δύο σημάτων εισόδου ενώ αγνοούν οποιαδήποτε τάση που είναι κοινή και για τις δύο.Αυτό τους καθιστά εξαιρετικά αποτελεσματικό στην απόρριψη της ηλεκτρομαγνητικής παρεμβολής και του θορύβου που επηρεάζει και τις δύο γραμμές εισόδου εξίσου, ένα βασικό όφελος σε περιβάλλοντα με πολύ ηλεκτρικό θόρυβο, όπως εργοστάσια ή κοντά σε γραμμές ηλεκτρικής ενέργειας.

• Υψηλή ακρίβεια: Αυτοί οι ενισχυτές προσφέρουν εξαιρετική γραμμικότητα, που σημαίνει ότι η έξοδος είναι άμεσα ανάλογη με τη διαφορά τάσης εισόδου με πολύ μικρή παραμόρφωση.Αυτό τα καθιστά ιδανικά για συστήματα που απαιτούν υψηλή ακρίβεια, όπως εξοπλισμό ήχου, συστήματα απόκτησης δεδομένων ή επιστημονικά μέσα, όπου ακόμη και μικρές ανακρίβειες μπορούν να θέσουν σε κίνδυνο την απόδοση.

• Ευέλικτος σχεδιασμός: Με απλές τροποποιήσεις στη διαμόρφωση κυκλώματος, οι διαφορικοί ενισχυτές μπορούν να χρησιμοποιηθούν σε διάφορους ρόλους όπως βασικούς ενισχυτές, συγκριτές τάσης, οπαδοί τάσης (buffer) ή ως δομικά στοιχεία σε πιο προηγμένα συστήματα οργάνων.Αυτή η ευελιξία τους καθιστά μια δημοφιλής επιλογή σε πολλά αναλογικά σχέδια.

• Βελτιώνει την ποιότητα του σήματος νωρίς: Με την ενίσχυση του επιθυμητού σήματος και την απόρριψη του θορύβου νωρίς στην αλυσίδα σήματος, οι διαφορικοί ενισχυτές συμβάλλουν στη διασφάλιση ότι ένα καθαρό σήμα περνάει από το υπόλοιπο σύστημα.Αυτό μειώνει την ανάγκη για σύνθετο φιλτράρισμα ή ψηφιακή διόρθωση κατάντη, εξοικονόμηση ισχύος επεξεργασίας και βελτιώνοντας τη συνολική αξιοπιστία του συστήματος.

• Αξιόπιστες σε σκληρές ρυθμίσεις: Λόγω της απόρριψης θορύβου και της ακρίβειας τους, οι διαφορικοί ενισχυτές χρησιμοποιούνται ευρέως σε περιβάλλοντα υψηλού σταδίου, όπως αεροδιαστημικά συστήματα, ιατρικά προϊόντα και εργαστηριακό εξοπλισμό.Σε αυτούς τους τομείς, οι ακριβείς και σταθερές μετρήσεις είναι σημαντικές και οι διαφορικοί ενισχυτές βοηθούν στη διατήρηση της ακεραιότητας του σήματος ακόμη και υπό προκλητικές συνθήκες.

Σύναψη

Οι διαφορικοί ενισχυτές είναι σημαντικά εργαλεία στα ηλεκτρονικά, επειδή σας βοηθούν να ενισχύσετε το σωστό σήμα και να απαλλαγείτε από ανεπιθύμητο θόρυβο.Λειτουργούν ενισχύοντας τη διαφορά μεταξύ δύο τάσεων εισόδου και αγνοώντας οτιδήποτε είναι το ίδιο και στα δύο.Έχετε μάθει πώς χρησιμοποιούνται οι amps για να κάνουν αυτούς τους ενισχυτές και πώς οι τιμές αντίστασης αντιστοίχισης είναι το κλειδί για τη διατήρηση του κυκλώματος ακριβή.Εξηγήσαμε επίσης πώς να αυξήσουμε την αντίσταση εισόδου του ενισχυτή χρησιμοποιώντας buffer, η οποία βοηθά όταν εργάζεστε με μικρά ή αδύναμα σήματα.Αυτοί οι ενισχυτές μπορούν επίσης να χρησιμοποιηθούν ως συγκριτές και έξυπνοι διακόπτες φωτός, δείχνοντας πόσο χρήσιμοι και ευέλικτοι είναι.Η γνώση του τρόπου λειτουργίας σας βοηθά να οικοδομήσετε καλύτερα και πιο αξιόπιστα κυκλώματα.
