EPM570F256C5 CPLD: Χαρακτηριστικά, προγραμματισμός, εναλλακτικές λύσεις και εφαρμογές

Αυτός ο οδηγός εξηγεί όλα όσα πρέπει να γνωρίζετε για το EPM570F256C5, ένα μικρό αλλά ισχυρό προγραμματιζόμενο τσιπ από την οικογένεια Max® II της Intel.Είναι φτιαγμένο για ηλεκτρονικά που πρέπει να ενεργοποιηθούν αμέσως, να χρησιμοποιούν μικρή ισχύ και να εργάζονται αξιόπιστα χωρίς να χρειάζονται επιπλέον μάρκες μνήμης.Σε αυτόν τον οδηγό, θα μάθετε για τα χαρακτηριστικά του τσιπ, πώς λειτουργεί μέσα, όπου χρησιμοποιείται, πώς να το προγραμματίσετε και γιατί είναι καλύτερο από άλλα παρόμοια τσιπ.Είτε δημιουργείτε μια έξυπνη συσκευή ή μηχανήματα ελέγχου, αυτός ο οδηγός σας βοηθά να κατανοήσετε πώς το EPM570F256C5 μπορεί να κάνει το σχεδιασμό σας να λειτουργεί καλύτερα και ταχύτερα.

Κατάλογος

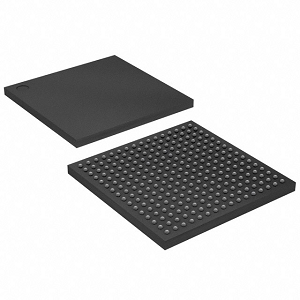

Επισκόπηση EPM570F256C5

Ο EPM570F256C5 είναι CPLD υψηλής απόδοσης από την οικογένεια Max® II της Intel, προσαρμοσμένη για εφαρμογές που απαιτούν μη πτητική διαμόρφωση, χαμηλή κατανάλωση ενέργειας και δυνατότητες άμεσης ουσίας.Χτισμένο σε μια διαδικασία CMOS που βασίζεται σε Flash 180 nm, ενσωματώνει 440 μακροκύτταρα και υποστηρίζει έως και 160 ακροδέκτες I/O χρήστη, καθιστώντας το ιδανικό για σχέδια λογικής με μέτρια πυκνότητα.Η συσκευή λειτουργεί είτε σε 2.5V ή 3.3V και επιτυγχάνει μέγιστη συχνότητα ρολογιού 304 MHz με τυπική καθυστέρηση διάδοσης περίπου 5.4 ns.Το EPM570F256C5 υποστηρίζει προγραμματισμό στο σύστημα (ISP) μέσω JTAG, επιτρέποντας εύκολες ενημερώσεις διαμόρφωσης ακόμη και μετά την ανάπτυξη.Στο πλαίσιο της σειράς MAX® II, επωφελείται από την ενισχυμένη υποστήριξη I/O πολλαπλών τάσης και την αξιόπιστη απόδοση εκκίνησης χωρίς την ανάγκη για εξωτερική εκκίνηση ROM.Υποστηριζόμενη από τη σουίτα λογισμικού Quartus® II της Intel, έχετε πρόσβαση σε ισχυρά εργαλεία σχεδιασμού και χαρακτηριστικά προσομοίωσης για βελτιωμένη ολοκλήρωση.

Εάν σχεδιάζετε να χρησιμοποιήσετε το EPM570F256C5 στα κλιμακούμενα ενσωματωμένα σας συστήματα, τώρα είναι μια μεγάλη στιγμή για να τοποθετήσετε μια τάξη μαζί μας, ώστε να μπορέσουμε να βεβαιωθούμε ότι έχετε σταθερή προσφορά όταν το χρειάζεστε.

EPM570F256C5 CAD μοντέλα

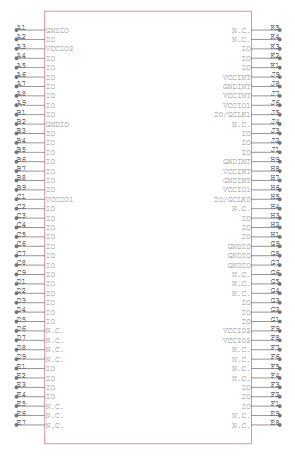

Σύμβολο EPM570F256C5

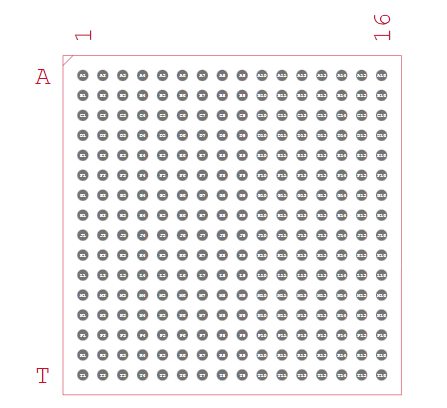

EPM570F256C5 Αποτύπωμα

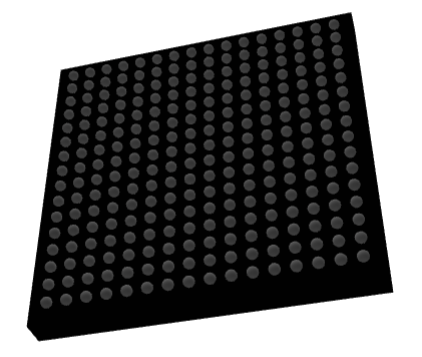

EPM570F256C5 3D μοντέλο

Χαρακτηριστικά EPM570F256C5

• Μακροκύριο: Το EPM570F256C5 ενσωματώνει 440 μακροκύτταρα, τα οποία χρησιμεύουν ως δομικά στοιχεία για την εφαρμογή σύνθετων λογικών λειτουργιών και προσαρμοσμένων ψηφιακών σχεδίων σε ένα συμπαγές αποτύπωμα.

• Προγραμματιζόμενες καρφίτσες εισόδου/εξόδου: Αυτή η συσκευή παρέχει έως και 160 ακροδέκτες εισόδου/εξόδου που μπορούν να χρησιμοποιηθούν από το χρήστη, επιτρέποντας την ευέλικτη διασύνδεση με εξωτερικά εξαρτήματα, αισθητήρες και συστήματα για διαφορετικές απαιτήσεις εφαρμογής.

• Απόδοση υψηλής ταχύτητας (Έως 304 MHz): Με υποστήριξη για συχνότητες ρολογιών έως και 304 MHz και καθυστέρηση χαμηλής διάδοσης περίπου 5,4 ns, εξασφαλίζει την ταχεία επεξεργασία σήματος και την εκτέλεση υψηλής ταχύτητας σε εφαρμογές ευαίσθητου στο χρόνο.

• Μη πτητική διαμόρφωση με βάση το φλας: Χτισμένο με μνήμη flash, η συσκευή διατηρεί τη διαμόρφωσή της ακόμη και μετά την τροφοδοσία, παρέχοντας άμεση δυνατότητα χωρίς να απαιτεί εξωτερικά roms εκκίνησης ή συσκευές διαμόρφωσης.

• Προγραμματισμό στο σύστημα (ISP): Ο EPM570F256C5 υποστηρίζει τον προγραμματισμό που βασίζεται στην JTAG, επιτρέποντάς σας να προγραμματίσετε ή να επαναπρογραμματίσετε τη συσκευή απευθείας στην πλακέτα κυκλώματος, διευκολύνοντας την ταχεία ανάπτυξη και ενημερώσεις.

• Ενσωματωμένη μνήμη flash χρήστη (UFM): Περιλαμβάνει 8 kbits μη πτητικής αποθήκευσης UFM που μπορεί να χρησιμοποιηθεί για την αποθήκευση δεδομένων, ρυθμίσεων συσκευών ή σταθερές βαθμονόμησης με ασφάλεια μέσα στο τσιπ.

• Συμβατότητα με πολλαπλές τάσες I/O: Η συσκευή υποστηρίζει ένα ευρύ φάσμα λογικών επιπέδων που περιλαμβάνουν 1,5V, 1,8V, 2,5V και 3,3V, τα οποία επιτρέπουν την απρόσκοπτη ενσωμάτωση με διάφορα ψηφιακά συστήματα και διεπαφές.

• Εξαιρετική κατανάλωση ρεύματος αναμονής: Με ρεύματα αναμονής τόσο χαμηλά όσο 25 μΑ, η συσκευή βελτιστοποιείται για ενεργειακή απόδοση, καθιστώντας την ιδανική για συστήματα με ενσωματωμένα με μπαταρία και χαμηλής ισχύος.

• Υποστήριξη ζεστού shocketing : Το CPLD μπορεί να εισαχθεί ή να απομακρυνθεί με ασφάλεια από ένα ζωντανό σύστημα χωρίς να προκαλέσει ηλεκτρική βλάβη ή διαφθορά δεδομένων, ενισχύοντας τη δυνατότητα διατήρησης του συστήματος και την ευελιξία.

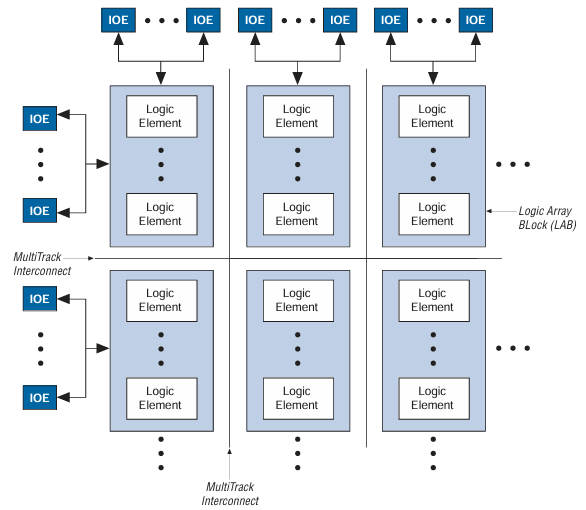

Διάγραμμα μπλοκ EPM570F256C5

Το μπλοκ διάγραμμα του EPM570F256C5 παρουσιάζει μια δομημένη διάταξη που είναι χαρακτηριστική της αρχιτεκτονικής CPLD (σύνθετη προγραμματιζόμενη λογική συσκευή) από την οικογένεια Max® II της Intel.Στον πυρήνα του διαγράμματος υπάρχουν πολλαπλά μπλοκ πίνακα λογικών (LABS), το καθένα αποτελούμενο από διάφορα λογικά στοιχεία (LES) στοιβάζονται κατακόρυφα.Αυτά τα λογικά στοιχεία είναι οι μονάδες κατασκευής που εκτελούν λειτουργίες λογικής όπως και, ή, XOR, και flip-flops για αποθήκευση.

Τα περιβάλλοντα των εργαστηρίων βρίσκονται (στοιχεία εισόδου/εξόδου) τοποθετημένα κατά μήκος της κορυφής, αριστεράς και κάτω άκρων.Αυτά τα ioes διαχειρίζονται την επικοινωνία μεταξύ της εσωτερικής λογικής και των εξωτερικών ακίδων της συσκευής.Κάθε IOE συνδέεται μέσω διασυνδέσεων πολλαπλών λωρίδων, οι οποίες επιτρέπουν στα σήματα να ταξιδεύουν σε όλη την CPLD και να συνδέουν οποιοδήποτε λογικό στοιχείο με άλλους ή με ακίδες εισόδου/εξόδου.Αυτό το ευέλικτο σύστημα δρομολόγησης είναι το κλειδί για την ενεργοποίηση των λειτουργιών προσαρμοσμένης λογικής που προγραμματίζουν στη συσκευή.

Προδιαγραφές EPM570F256C5

Τύπος	Παράμετρος
Κατασκευαστής	Altera/intel
Σειρά	MAX® II
Συσκευασία	Δίσκος
Κατάσταση μέρους	Ενεργός
Προγραμματιζόμενος τύπος	Σε προγραμματιζόμενο σύστημα
Χρόνος καθυστέρησης TPD (1) Max	5.4 NS
Προμήθεια τάσης - Εσωτερική	2.5V, 3.3V
Αριθμός λογικών στοιχείων/μπλοκ	570
Αριθμός μακροκύρων	440
Αριθμός I/O	160
Θερμοκρασία λειτουργίας	0 ° C ~ 85 ° C (TJ)
Τύπος τοποθέτησης	Επιφανειακή βάση
Πακέτο / θήκη	256-BGA
Πακέτο συσκευών προμηθευτή	256-FBGA (17x17)
Αριθμός προϊόντος βάσης	EPM570

Εφαρμογές EPM570F256C5

Συστήματα τεχνητής νοημοσύνης (AI)

Το EPM570F256C5 χρησιμοποιείται συχνά ως γέφυρα ελέγχου σε πλατφόρμες υλικού AI, διαχείριση του χρονοδιαγράμματος, του συντονισμού και της περιφερειακής επικοινωνίας.Παρέχει λογική κόλλας που βοηθά στον συγχρονισμό των ροών δεδομένων μεταξύ των μονάδων επεξεργασίας και των μονάδων μνήμης σε κινητήρες συμπερασμάτων και επιταχυντών AI.

Υποδομή επικοινωνίας 5G

Σε σταθμούς βάσης 5G και υλικό δικτύωσης, αυτό το CPLD βοηθά στην εφαρμογή προσαρμοσμένων λειτουργιών λογικής για τη δρομολόγηση σήματος υψηλής ταχύτητας και τη διαχείριση πρωτοκόλλων.Η άμεση δυνατότητα και η χαμηλή χρήση της ενέργειας το καθιστούν κατάλληλο για επεξεργασία άκρων και περιβαλλόμενα περιβάλλοντα κρίσιμης σημασίας.

Υλικό cloud computing

Το EPM570F256C5 χρησιμοποιείται σε συστήματα διακομιστών και σύννεφων για τη διαχείριση της αλληλουχίας ισχύος, τη θερμική παρακολούθηση, τις λειτουργίες ελέγχου του σκάφους και τους ασφαλείς μηχανισμούς εκκίνησης.Η μη πτητική φύση της εξασφαλίζει ότι η λογική του συστήματος είναι άμεσα διαθέσιμη κατά τη διάρκεια των κύκλων power-up.

Συσκευές ασύρματης επικοινωνίας

Λειτουργεί ως μεταφραστής πρωτοκόλλου ή μονάδα ελέγχου σε ασύρματους δρομολογητές και επαναλήπτες σήματος, όπου απαιτείται προσαρμοσμένη ψηφιακή λογική για την υποστήριξη διαφόρων προτύπων διεπαφής και χειρισμού σήματος.

Βιομηχανικά συστήματα αυτοματισμού και ελέγχου

Το EPM570F256C5 υποστηρίζει τη διασύνδεση ελέγχου και αισθητήρων σε PLC, ελεγκτές κινητήρα και μονάδες αυτοματισμού εργοστασίου.Η ισχυρή λογική της λογικής και το ISP που βασίζεται σε φλας και το ISP διευκολύνει την ενημέρωση στο πεδίο χωρίς να αφαιρεθεί το υλικό.

Συσκευές Διαδικτύου των πραγμάτων (IoT)

Η εξαιρετικά χαμηλή κατάσταση αναμονής ισχύος και το μικρό αποτύπωμα το καθιστούν ιδανικό για συμπαγείς συσκευές IoT που λειτουργούν με μπαταρία.Υποστηρίζει εργασίες λογικής, όπως φιλτράρισμα δεδομένων, παρακολούθηση κατάστασης και γεφύρωση συνδεσιμότητας για έξυπνες οικιακές ή περιβαλλοντικές αισθητήρες.

Ιατρικές συσκευές

Βρίσκεται σε διαγνωστικά όργανα και εξοπλισμό παρακολούθησης, το EPM570F256C5 ελέγχει το χρονισμό, τις εργασίες δειγματοληψίας και τη διασύνδεση συσκευών.Η αξιοπιστία και η λογική κοστούμι με βάση το φλας είναι απαραίτητα για τα κρίσιμα ιατρικά περιβάλλοντα, όπου απαιτείται ακρίβεια και άμεση εκκίνηση.

EPM570F256C5 Παρόμοια μέρη

• EPM570F256C5RR

• EPM570GF100C5N

• EPM570F256I5N

EPM570F256C5 Βήματα προγραμματισμού

1. Εγκαταστήστε το λογισμικό Quartus II: Εγκαταστήστε το λογισμικό Quartus II από την επίσημη ιστοσελίδα της Intel.Βεβαιωθείτε ότι έχετε επιλέξει μια έκδοση συμβατή με τη σειρά Max II και το λειτουργικό σας σύστημα.Αυτό το εργαλείο θα χρησιμοποιηθεί για να σχεδιάσει λογική, να συντάξει το έργο σας και να προγραμματίσει τη συσκευή EPM570F256C5.

2. Δημιουργήστε ένα νέο έργο : Ανοίξτε το Quartus II και δημιουργήστε ένα νέο έργο καθορίζοντας τον κατάλογο του καταλόγου, το όνομα και το αρχείο σχεδιασμού κορυφαίου επιπέδου.Κατά τη διάρκεια της επιλογής της συσκευής, επιλέξτε το EPM570F256C5 για να ταιριάζει με το CPLD Target που προγραμματίζετε.

3. Εισαγάγετε το σχέδιο (σχηματική ή HDL): Αναπτύξτε την ψηφιακή λογική σας χρησιμοποιώντας είτε σχηματικά διαγράμματα είτε κώδικα HDL (VHDL/Verilog).Αναθέστε τις σωστές θέσεις PIN σύμφωνα με το σχήμα PCB σας για να εξασφαλίσετε τη σωστή δρομολόγηση σήματος στο I/O της συσκευής.

4. Συγκεντρώστε το σχέδιο: Εκτελέστε μια πλήρη συλλογή του έργου.Αυτό το βήμα ελέγχει τα σφάλματα σχεδιασμού, συνθέτει τη λογική και δημιουργεί αρχεία προγραμματισμού, συγκεκριμένα το αρχείο .poF (αρχείο αντικειμένου προγραμματιστή), το οποίο απαιτείται για τη διαμόρφωση του CPLD.

5. Ρυθμίστε το υλικό προγραμματισμού: Συνδέστε τον προγραμματιστή USB-blaster στον υπολογιστή και τη διεπαφή JTAG του στόχου.Επιβεβαιώστε ότι οι συνδέσεις για TDI, TDO, TCK και TMS είναι ακριβείς και ότι τα κατάλληλα επίπεδα τάσης και αντιστάσεις έλξης εφαρμόζονται σύμφωνα με τις προδιαγραφές JTAG της Intel.

6. Ρυθμίστε τον προγραμματιστή στο Quartus: Ξεκινήστε το εργαλείο προγραμματιστή από το Quartus.Κάντε κλικ στο "Setup Hardware" και επιλέξτε το συνδεδεμένο USB-Blaster.Προσθέστε το αρχείο παραγόμενου .pOF στο παράθυρο προγραμματισμού και βεβαιωθείτε ότι η συσκευή EPM570F256C5 αναγνωρίζεται σωστά.

7. Προγραμματίστε τη συσκευή: Επιλέξτε το πλαίσιο δίπλα στην αναφερόμενη συσκευή EPM570F256C5 και κάντε κλικ στο κουμπί Έναρξη για να ξεκινήσετε τον προγραμματισμό.Παρακολουθήστε τη γραμμή προόδου και μόλις ολοκληρωθεί, επιβεβαιώστε ότι εμφανίζεται ένα "επιτυχημένο" μήνυμα, υποδεικνύοντας ότι το CPLD έχει πλέον ρυθμιστεί σωστά.

8. Επαληθεύστε και εντοπίστε εντοπισμό σφαλμάτων (προαιρετικά): Προαιρετικά, μπορείτε να εκτελέσετε μια δοκιμή αλυσίδας JTAG για να επαληθεύσετε τη συνδεσιμότητα της συσκευής ή να χρησιμοποιήσετε χαρακτηριστικά αναλυτή λογικής SignalTAP για το Debugging του σχεδιασμού σας, βοηθώντας να επιβεβαιώσετε τη σωστή λειτουργικότητα μετά την προγραμματισμό.

EPM570F256C5 Πλεονεκτήματα

Χαμηλή κατανάλωση ενέργειας

Το EPM570F256C5 προσφέρει εξαιρετικά χαμηλό ρεύμα αναμονής (μέχρι 25 μΑ) καθιστώντας την πιο αποδοτική από την απόδοση από πολλά άλλα CPLD.Αυτό είναι ένα σημαντικό όφελος στα συστήματα που τροφοδοτούνται με μπαταρίες και πάντα ενσωματωμένα συστήματα όπου απαιτείται η διατήρηση ενέργειας.

Άμεση λειτουργικότητα

Χάρη στη μη πτητική αρχιτεκτονική που βασίζεται σε φλας, αυτή η CPLD εξουσιάζει αμέσως χωρίς να χρειάζεται εξωτερική διαμόρφωση ROM.Αυτό μειώνει δραστικά τον χρόνο εκκίνησης του συστήματος, ιδιαίτερα σημαντικό στις εφαρμογές κρίσιμης σημασίας για την ασφάλεια.

Υψηλή είσοδος/εξόδου

Με έως και 160 προγραμματιζόμενες ακίδες I/O, το EPM570F256C5 παρέχει περισσότερες επιλογές διασύνδεσης από πολλές άλλες συσκευές στην κατηγορία του, υποστηρίζοντας πολύπλοκες ανάγκες συνδεσιμότητας χωρίς να απαιτούν πρόσθετα εξαρτήματα.

Απόδοση υψηλής ταχύτητας

Παρέχει γρήγορη λογική εκτέλεση με συχνότητες λειτουργίας έως και 304 MHz και τυπική καθυστέρηση διάδοσης περίπου 5,4 ns, ξεπερνά τα συγκρίσιμα CPLDs σε εφαρμογές ευαίσθητου στο χρονισμό όπως οι επικοινωνίες και ο έλεγχος σήματος.

Προγραμματισμός στο σύστημα (ISP)

Η συσκευή μπορεί να προγραμματιστεί ή να επαναπρογραμματιστεί απευθείας στην πλακέτα κυκλώματος χρησιμοποιώντας JTAG, επιτρέποντας ταχεία ανάπτυξη, απομακρυσμένες ενημερώσεις και συντήρηση πεδίου χωρίς να αφαιρέσετε τη συσκευή.

Μνήμη flash χρήστη (UFM)

Το EPM570F256C5 περιλαμβάνει 8 kbits ενσωματωμένης μη πτητικής μνήμης για δεδομένα που ορίζονται από το χρήστη, όπως ρυθμίσεις βαθμονόμησης ή κλειδιά κρυπτογράφησης, προσφέροντας περισσότερη ευελιξία σχεδιασμού και διατήρηση δεδομένων από πολλά άλλα CPLD.

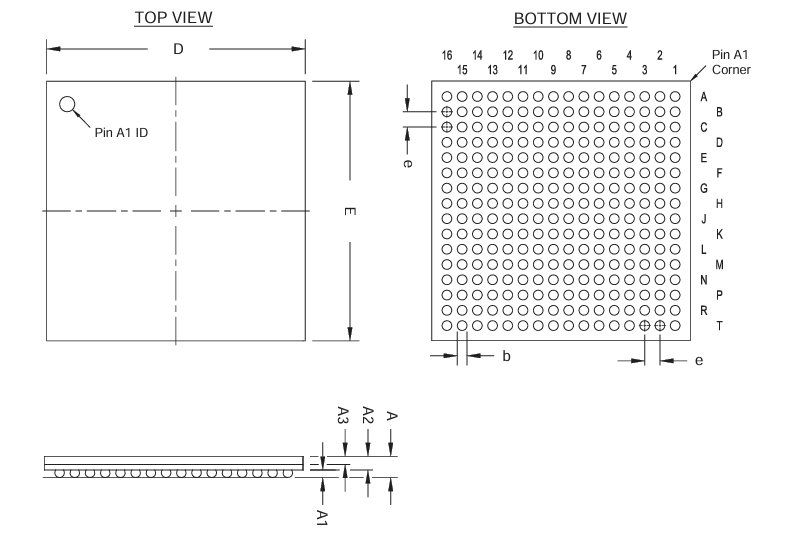

EPM570F256C5 Διαστάσεις συσκευασίας

Διαστάσεις συσκευασίας

	Χιλιοστόμετρα
	Min.	Nom.	Μέγιστο.
ΕΝΑ	-	-	2.20
Α1	0,30	-	-
Α2	-	-	1.80
Α3	0.70 ref
ρε	17.00 BSC
μι	17.00 BSC
σι	0.50	0,60	0,70
μι	1.00 BSC

Περίγραμμα πακέτων

EPM570F256C5 Κατασκευαστής

Το EPM570F256C5 κατασκευάζεται από Εταιρία Intel , μια από τις κορυφαίες εταιρείες ημιαγωγών στον κόσμο.Μετά την απόκτηση της Altera από την Intel το 2015, το EPM570F256C5 αρχικά μέρος της οικογένειας CPLD της Altera έχει παραχθεί, υποστηρίχθηκε και διανέμεται στο πλαίσιο της μάρκας Intel.Η Intel συνεχίζει να εξασφαλίζει υψηλής ποιότητας πρότυπα παραγωγής, μακροπρόθεσμη διαθεσιμότητα και ισχυρή υποστήριξη λογισμικού μέσω της Suite Design της Quartus® Prime.Με την εκτεταμένη παγκόσμια υποδομή και τη δέσμευση της Intel για προγραμματιζόμενη λογική καινοτομία, τα EPM570F256C5 οφέλη από τους συνεχιζόμενους τεχνικούς πόρους, τις αξιόπιστες αλυσίδες εφοδιασμού και την ενσωμάτωση σε σύγχρονα σχέδια ψηφιακού συστήματος σε βιομηχανικές, επικοινωνιακές και ενσωματωμένες εφαρμογές.

Σύναψη

Το EPM570F256C5 είναι μια έξυπνη επιλογή για τους ανθρώπους που κατασκευάζουν ηλεκτρονικά προϊόντα που πρέπει να ξεκινήσουν γρήγορα, να εξοικονομήσουν ενέργεια και να λειτουργούν ομαλά.Δεν χάνει τις ρυθμίσεις του όταν τροφοδοτείται και μπορείτε να το επαναπρογραμματίσετε ακριβώς στην πλακέτα κυκλώματος χρησιμοποιώντας το JTAG.Με υποστήριξη για πολλά επίπεδα τάσης και επιπλέον μνήμη μέσα, είναι χρήσιμο σε πολλές περιοχές όπως το AI, τα συστήματα σύννεφων, ο έλεγχος του εργοστασίου και οι ιατρικές συσκευές.Υποστηριζόμενο από τα αξιόπιστα εργαλεία ποιότητας και σχεδιασμού της Intel, αυτό το τσιπ βοηθά να διευκολύνουν και να είναι πιο αξιόπιστα έργα.Εάν σχεδιάζετε ένα νέο προϊόν, τώρα είναι μια σπουδαία στιγμή για να τοποθετήσετε μια μαζική παραγγελία για το EPM570F256C5, οπότε θα τα έχετε πάντα έτοιμα όταν χρειαστεί.
