Περιεκτικός οδηγός για το τρανζίστορ BD140

Το τρανζίστορ BD140 PNP είναι ένας ακρογωνιαίος λίθος ηλεκτρονικών μέσων ισχύος, που γιορτάζεται για το σχεδιασμό ακριβείας και την ευρεία υιοθέτηση σε διάφορες βιομηχανίες.Αρχικά αναπτύχθηκε από την Phillips και τώρα παράγεται από κορυφαίους κατασκευαστές όπως στο Semiconductor, Stmicroelectronics και Samsung, το BD140 έχει σκαλίσει μια θέση σε εφαρμογές ήχου λόγω της βαθμολογίας υψηλής συχνότητας των 160MHz.Η ευελιξία, η αξιοπιστία και η αποτελεσματική απόδοση της καθιστούν μια προτιμώμενη επιλογή.Από τους ενισχυτές και τους οδηγούς κινητήρα σε εκπαιδευτικά εργαλεία και βιομηχανικά συστήματα, το BD140 συνεχίζει να αποδεικνύει τον απαιτούμενο ρόλο του στα σύγχρονα ηλεκτρονικά.

Κατάλογος

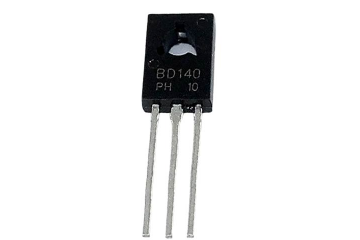

Επισκόπηση τρανζίστορ BD140

Ο BD140 είναι ένα εξαιρετικά προσαρμόσιμο τρανζίστορ PNP μεσαίας ισχύος που χρησιμοποιείται κυρίως σε ενισχυτές ήχου και οιονεί συμπληρωματικά κυκλώματα οδηγών.Στεγάζεται σε ένα πακέτο TO-126, ελέγχει το τρέχον μέχρι 1,5Α, καθιστώντας το κατάλληλο για εργασίες όπως τα ρελέ οδήγησης, τα LED και οι κινητήρες.Οι ισχυρές τάσεις του συλλέκτη-εκπομπής και των συλλεκτικών βάσης, οι οποίες κορυφώνονται στο 80V, εξασφαλίζουν ικανοποιητική λειτουργία σε εφαρμογές ήχου.Με τάση κορεσμού -0,5V και ποσοστό απορρόφησης ισχύος 12,5W, η απόδοσή της σε ακουστικά κυκλώματα ενισχύεται σημαντικά.Αυτός ο συντελεστής ενίσχυσης του τρανζίστορ, γνωστός ως βήτα, κυμαίνεται μεταξύ 40 και 160, ενώ η τάση βασικού εκπομπού φθάνει το μέγιστο 5V, εξασφαλίζοντας ότι ενσωματώνεται άψογα με ενσωματωμένα συστήματα που απαιτούν λειτουργία λογικής επιπέδου.Μπορείτε να επιλέξετε το BD140 για την αξιόπιστη ισορροπία μεταξύ της απόδοσης και της απόδοσης, που εκτιμάται κυρίως σε διαμορφώσεις συμπαγούς κυκλώματος.

Λεπτομερής λειτουργική δυναμική

Το τρανζίστορ BD140 PNP επιδεικνύει εξαιρετική προσαρμοστικότητα, καθιστώντας το εφαρμοστέο σε ένα ευρύ φάσμα σεναρίων.Όταν εφαρμόζεται μια θετική τάση στη βάση του, η λειτουργία μεταξύ του συλλέκτη και του πομπού σταματά.Αντίθετα, η αφαίρεση αυτής της τάσης επιτρέπει την ηλεκτρική ροή.Το τρανζίστορ διευκολύνει ένα ρεύμα αιχμής 1,5Α μέσω της διαδρομής του συλλογής πομπού για να φτάσει στον κορεσμό.Η υπέρβαση αυτού του τρέχοντος επιπέδου μπορεί να θέσει σε κίνδυνο την ακεραιότητα του κυκλώματος.Μετακινώντας σε λειτουργία αποκοπής, το τρανζίστορ αποσυνδέει το ρεύμα βάσης, σταματώντας αποτελεσματικά τη ροή του ρεύματος.Μπορείτε να εκτιμήσετε αυτήν την ικανότητα για το ρόλο της στην προστασία υπερέντασης, η οποία είναι καθοριστική για τη διαφύλαξη των ενεργών στοιχείων κυκλώματος έναντι πιθανών απειλών.Αυτό το εγγενές χαρακτηριστικό ασφαλείας παίζει χρήσιμο μέρος στη διατήρηση της μακροζωίας και της αποτελεσματικότητας των περίπλοκων ηλεκτρονικών συστημάτων.

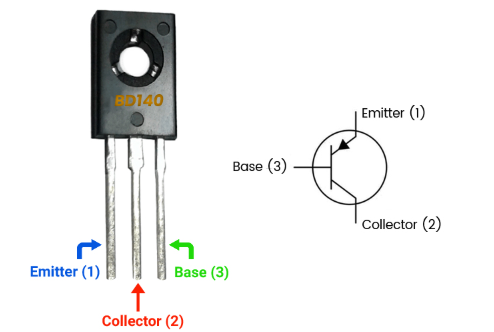

Διαμόρφωση ακροδέκτη του τρανζίστορ BD140

Αριθμός PIN	Όνομα καρφίτσας	Περιγραφή
Καρφίτσα-1	Εκπόμπος	Η ροή του ρεύματος θα αποστραγγιστεί μέσω αυτού του τερματικού και συνήθως συνδέεται με το GND.
Καρφίτσα-2	Συλλέκτης	Το ρεύμα ρέει μέσω αυτού του τερματικού και είναι κανονικά συνδεδεμένο με το φορτίο.
3	Βάση	Αυτό το τερματικό ελέγχει την προκατειλημμένη τρανζίστορ και χρησιμοποιείται Για να ενεργοποιήσετε/απενεργοποιήσετε το τρανζίστορ.

Χαρακτηριστικά και προδιαγραφές του τρανζίστορ BD140

Χαρακτηριστικό/προδιαγραφές	Καθέκαστα
Τρανζίστορ	PNP
Επικοινωνία	Κασσίτερος
Τύπος τοποθέτησης	Με τρύπα
Αριθμός καρφίτσες	3
Υλικό στοιχείου τρανζίστορ	Πυρίτιο
Διαστάσεις (L X H X W)	7.8mm x 10.8mm x 2.7mm
Χρήση	Μέτρια ρεύματα για κυκλώματα μεσαίας ισχύος
Κερδίστε αξία (HFE)	25 έως 250
Ρεύμα συλλέκτη (IC)	-1.5A (αρνητικό δείχνει τρανζίστορ PNP)
Ρεύμα βάσης (ib)	-0.5α
Διάρκεια ισχύος (PD)	12.5W
Συχνότητα μετάβασης (ft)	190MHz
Θερμοκρασία διασταύρωσης (TJ)	150 ° C
Τύπος πακέτου	TO 126 (ορθογώνιο σχήμα, εποξικό και πλαστικό υλικό)
Τάση βάσης συλλέκτη (VCB)	-80V
Τάση συλλέκτη-εκπομπού (VCE)	-80V
Τάση βάσης εκπομπού (VEB)	-80V
Συνεχόμενο ρεύμα συλλέκτη (IC)	-1.5α
Ρεύμα βάσης (ib)	-0.5α
Τάση διάσπασης βάσης εκπομπού (VBE)	-5V
Ισοδύναμα τρανζίστορ	BD170, BD140G, BD180, BD790, BD231, BD792, BD238G, MJE702, MJE171
Συμπληρωματικό τρανζίστορ NPN	BD139
Αντικατάσταση σημείωμα	Οι τιμές τάσης και ρεύματος πρέπει να ελέγχονται πριν Αντικατάσταση με ισοδύναμα

Διαδικασίες για την ασφαλή χρήση του τρανζίστορ BD140

Η επίτευξη ασφαλούς και αποτελεσματικής χρήσης του τρανζίστορ BD140 συνεπάγεται μεγάλη προσοχή στα λειτουργικά του όρια, ενισχύοντας έτσι τόσο τις επιδόσεις όσο και την ανθεκτικότητα του.Το κυρίαρχο στη βέλτιστη χρήση του λειτουργεί κάτω από ένα όριο τάσης 80V, μια πρακτική που προστατεύει το στοιχείο από πιθανή βλάβη ή δυσλειτουργία.

• Η διατήρηση της τάσης κάτω από το 80V είναι απαραίτητη.Αυτό το όριο συμβολίζει το μέγιστο βιώσιμο επίπεδο που εξασφαλίζει τη συνέπεια ενώ αποφεύγει την ηλεκτρική πίεση.Οι πληροφορίες σχετικά με τις μέθοδοι ρύθμισης τάσης είναι χρήσιμες.Χρησιμοποιώντας εξαρτήματα όπως διαιρέτες τάσης ή ανορθωτές μπορούν να βοηθήσουν στη διαχείριση των διακυμάνσεων, μια μέθοδος που συχνά εμπιστεύεται σε προκλητικές ρυθμίσεις.

• Η αποτελεσματική διαχείριση της θερμότητας παραμένει δυναμική.Η χρήση ενός κατάλληλου ψύκτου θερμότητας είναι καθοριστική για τη διασπορά της θερμότητας.Οι διαστάσεις και τα υλικά του ψύκτου θα πρέπει να προσδιορίζονται από το αναμενόμενο θερμικό φορτίο και τη διάχυση ενέργειας του τρανζίστορ.Μπορείτε συχνά να εφαρμόσετε θερμική πάστα για να ενισχύσετε την αποτελεσματικότητα της μεταφοράς θερμότητας, μια βαθμιαία τροποποίηση που μπορεί να ενισχύσει σημαντικά την απόδοση και να επεκτείνει την επιχειρησιακή ζωή.

• Η εφαρμογή κατάλληλης αντιστάσεως βάσης είναι σοβαρή για τη ρύθμιση του ρεύματος βάσης και την εξασφάλιση σταθερής λειτουργίας.Υπολογίστε την τιμή αντίστασης με βάση τις προτιμώμενες ταχύτητες μεταγωγής και συγκεκριμένες απαιτήσεις εφαρμογής.Κατά τη διάρκεια των πρωτότυπων, μπορείτε συχνά να προσαρμόσετε αυτές τις παραμέτρους για να επιτύχετε τα βέλτιστα αποτελέσματα.

• Η λειτουργία εντός ενός φάσματος θερμοκρασίας των -55 ° C έως +150 ° C εξασφαλίζει σταθερότητα και φρουρούς έναντι θερμικής δραπέτης.Η αναγνώριση των περιβαλλοντικών επιρροών, των προστατευτικών στρατηγικών όπως η θερμομόνωση ή οι ελεγχόμενες από το κλίμα περιβλήματα μπορεί να είναι σκόπιμες για εφαρμογές σε ακραία περιβάλλοντα.Η σύλληψη αυτών των στοιχείων ελέγχου της θερμοκρασίας μπορεί να προωθήσει ισχυρότερα σχέδια.

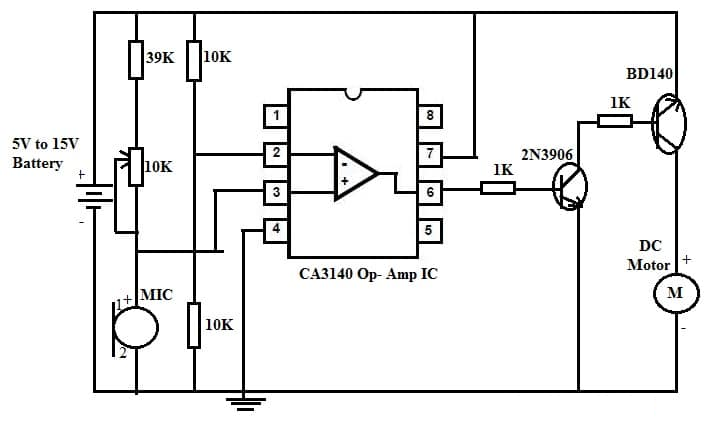

Ελέγχο κινητήρα ενεργοποιημένου από ήχο DC με τρανζίστορ CA3140 IC και BD140

Ο καινοτόμος κόσμος του ενεργοποιημένου με τον ήχο ελέγχου του κινητήρα εισάγει έναν συναρπαστικό τρόπο για τη διαχείριση των κινητήρων μέσω ακουστικών σημείων.Η οδήγηση σε αυτήν την προσέγγιση είναι ένα κύκλωμα που χαρακτηρίζει το CA3140 IC, το οποίο φέρνει την προσαρμοστικότητα και την ακρίβεια βασική για απρόσκοπτη απόδοση.Τα βασικά στοιχεία περιλαμβάνουν:

• Προμήθεια μεταβλητής ρεύματος (μπαταρία 5V-15V)

• 2N3906 Τρανζίστορ NPN

• CA3140 Λειτουργικός ενισχυτής (OP-AMP) IC

• κινητήρας DC

• τρανζίστορ BD140

• Μικρόφωνο ηλεκτρικής

• Αντιστάσεις, συμπεριλαμβανομένης μιας μεταβλητής αντίστασης 10K για τον έλεγχο ευαισθησίας

Το CA3140 OP-AMP λειτουργεί σε λειτουργία συγκριτή, επεξεργάζοντας αντιδραστικά την είσοδο ήχου από το ηλεκτρικό μικρόφωνο.Αυτή η διαμόρφωση το καθιστά ιδανικό για σενάρια που απαιτούν γρήγορη προσαρμογή στις ηχητικές διακυμάνσεις.Μέσω της επιδέξιας προσαρμογής, η ευαισθησία του συγκριτή μπορεί να προσαρμοστεί για να ανταποκριθεί σε συγκεκριμένες ακουστικές συχνότητες ή όγκους, επιτρέποντας ακριβείς στρατηγικές ελέγχου.

Τα τρανζίστορ BD140 και 2N3906 λειτουργούν ως ενισχυτές για την έξοδο του CA3140, παρέχοντας επαρκή ισχύ για να οδηγήσει τον κινητήρα DC αποτελεσματικά.Η επιλογή τους βασίζεται στη δυνατότητα διαχείρισης των μέτρων επιπέδων ισχύος, καθιστώντας τα κατάλληλα για φορητά σενάρια χαμηλής τάσης.Η κυριαρχία στη χρήση αυτών των τρανζίστορ μπορεί να αυξήσει τη μακροζωία και την απόδοση του κυκλώματος μέσω σχολαστικών προσαρμογών.

Η ανάπτυξη αυτού του κυκλώματος για άτομα με προβλήματα όρασης απλοποιεί σημαντικά την αλληλεπίδραση με ηλεκτρικές συσκευές, εξαλείφοντας την αναγκαιότητα για φυσική δέσμευση ή πολύπλοκα ελέγχους.Αυτή η επιχειρησιακή ευκολία μπορεί να επηρεάσει βαθιά την καθημερινή ζωή, προσφέροντας νέες οδούς ανεξαρτησίας.Η ενσωμάτωση του ενεργοποιημένου με τον ήχο έλεγχο σε παιχνίδια και ρομποτική αυξάνει τη δέσμευσή σας μέσω αυξημένης αλληλεπίδρασης.Πέρα από την απλή ενεργοποίηση, αυτή η μέθοδος θέτει τις βάσεις για την προώθηση σχεδίων όπου τα ηχητικά σημεία μπορούν να προκαλέσουν σύνθετες ακολουθίες σε προγραμματιζόμενα ρομπότ ή κινούμενα παιχνίδια.Οι εμπειρίες σε αυτούς τους τομείς υπογραμμίζουν τις τεράστιες δυνατότητες χρήσης του ήχου ως δυναμικής διεπαφής.

Χρήσεις του τρανζίστορ BD140

Το τρανζίστορ BD140 είναι ένα ευπροσάρμοστο συστατικό, βρίσκοντας τη θέση του σε ένα ευρύ φάσμα ηλεκτρονικών εφαρμογών που κυμαίνονται από εκπαιδευτικές προσπάθειες έως πολύπλοκα βιομηχανικά συστήματα.Ο σημαντικός ρόλος του τόσο στα αναλογικά όσο και στα κυκλώματα μικροελεγκτή, συμπεριλαμβανομένων των έργων Arduino, υπογραμμίζει την προσαρμοστικότητά του.Με τη δυνατότητα διαχείρισης φορτίων κάτω από 1.5Α, αυτό το τρανζίστορ υπερέχει στη λειτουργία μικρών ρελέ και κινητήρων.Επιπλέον, χρησιμοποιείται συχνά σε φορτιστές μπαταριών και οδηγούς κινητήρα, σενάρια όπου η σταθερή διαχείριση ενέργειας κυριαρχεί.

Ηλεκτρονική μάθηση και αρχάριος

Στις αίθουσες διδασκαλίας και σε εργαστήρια, το τρανζίστορ BD140 σας εισάγει στις τελικές αρχές των ηλεκτρονικών, παρέχοντας έναν απτό τρόπο διερεύνησης εννοιών όπως η ενίσχυση και η εναλλαγή λόγω των μέτριων δυνατοτήτων ισχύος του.

Βιομηχανικά πλαίσια

Στη βιομηχανική σφαίρα, το BD140 καταδεικνύει αξιοπιστία σε εφαρμογές που απαιτούν χαμηλές έως μεσαίες εξόδους ισχύος.Βρίσκει τακτικά τη χρήση σε ενισχυτές ήχου και οδηγούς HI-FI όπου η ακρίβεια στην ποιότητα του ήχου είναι δυναμική.Επιπλέον, η αποτελεσματικότητά του στα κυκλώματα μεταγωγής και τα τροφοδοτικά παρουσιάζει τη σύνθετη χρησιμότητά της.

Συγκεκριμένες υλοποιήσεις

Το BD140 λάμπει σε πρακτικές εφαρμογές, όπως τα τηλεοπτικά κυκλώματα και τα πιο εξελιγμένα ηλεκτρονικά πλαίσια, όπου τα κυκλώματα πολλαπλών ινωτών και οι οδηγοί αναμετάδοσης είναι βασικά.Η αποτελεσματικότητά του και η αξιοπιστία του στις ρυθμίσεις φωτισμού υπογραμμίζουν περαιτέρω τη χρησιμότητά του.Στην ενίσχυση του σήματος, το τρανζίστορ διασφαλίζει την ακεραιότητα και τη σαφήνεια των σημάτων, διαδραματίζοντας βασικό ρόλο στην τήρηση σημείων αναφοράς επικοινωνίας και απόδοσης.
