Όλα για το FDV301N MOSFET: PINOUT, Χαρακτηριστικά, Προδιαγραφές και Κυκλώματα

Στο συνεχώς εξελισσόμενο τοπίο των ηλεκτρονικών, το MOSFET FDV301N αναδύεται ως ένα ευέλικτο και αποτελεσματικό διάλυμα για εφαρμογές χαμηλής τάσης και εναλλαγή υψηλής ταχύτητας.Αξιοποιώντας την προηγμένη τεχνολογία DMOS του Semiconductor, αυτή η λειτουργία βελτίωσης N-Channel FET προσφέρει ανώτερες επιδόσεις μέσω της ελάχιστης αντίστασης σε κατάσταση και κυττάρων υψηλής πυκνότητας.Η ικανότητά του να αντικαταστήσει τα ψηφιακά τρανζίστορ με ρυθμιζόμενες τιμές αντίστασης μεροληψίας προσθέτει στην προσαρμοστικότητά του, καθιστώντας το βασικό στοιχείο στα σύγχρονα ηλεκτρονικά κυκλώματα.Αυτό το άρθρο διερευνά τη δομή, τα χαρακτηριστικά και τις εφαρμογές του MOSFET του MOSFET του FDV301N, σκάβοντας στο ρόλο του στην ενίσχυση της αποτελεσματικότητας του κυκλώματος και της συμπαγής.Εξετάζοντας τη διαμόρφωση PIN, τις τεχνικές προδιαγραφές και τις χρήσεις, αποκαλύπτουμε τον τρόπο με τον οποίο αυτό το στοιχείο ανταποκρίνεται στις απαιτήσεις της σημερινής τεχνολογίας αιχμής.Από τα βασικά κυκλώματα μεταγωγής σε προηγμένα ηλεκτρονικά αυτοκινητοβιομηχανία και ηλεκτρική ενέργεια, το MOSFET FDV301N προσφέρει πληροφορίες για να στοχεύετε στην επίτευξη ακρίβειας και αξιοπιστίας στα σχέδιά τους.

Κατάλογος

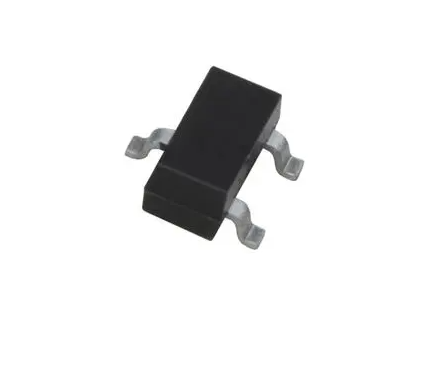

Επισκόπηση του MOSFET FDV301N

Ο FDV301N είναι ένα σχολαστικά κατασκευασμένο MOSFET τριών τερματικών Ν-καναλιών, προσαρμοσμένο για ανώτερες επιδόσεις σε περιβάλλοντα χαμηλής τάσης και εναλλαγής.Αυτό που καθιστά αυτό το στοιχείο ως επί το πλείστον ελκυστικό είναι η ελάχιστη αντίσταση στην κατάσταση, η οποία επιτρέπει την ευέλικτη υποκατάσταση διαφόρων τρανζίστορ σε ηλεκτρονικά κυκλώματα.Ως βασικά συστατικά στα ηλεκτρονικά, τα MOSFETs-γνωστά ως τρανζίστορ πεδίου-επίδρασης πεδίου με μεταλλικό-οξείδιο-semonductor-effect-κατηγοριοποιούνται σε παραλλαγές P-Channel και N-Channel.Αυτή η διαίρεση επηρεάζει βαθιά τη χρήση και τα χαρακτηριστικά της απόδοσης.

N-Channel MOSFETs, όπως το FDV301N, κυρίως αξιοποιούν τα ηλεκτρόνια ως φορείς φορτίου, ενισχύοντας την ενισχυμένη αγωγιμότητα.Αυτή η τάση για τα ηλεκτρόνια παρέχει ξεχωριστά πλεονεκτήματα έναντι των MOSFETs του καναλιού που χρησιμοποιούν τρύπες για αγωγιμότητα.Οι εγγενείς ιδιότητες των ηλεκτρονίων, με την ταχύτερη κίνηση τους, προσφέρονται MOSFETs N-Channel με τη δυνατότητα να προσφέρουν αυξημένα επίπεδα απόδοσης, κυρίως σε διαστάσεις υψηλής ισχύος.Η ταχεία διαμετακόμιση ηλεκτρονίων κυριαρχεί σε εφαρμογές που απαιτούν δυνατότητες γρήγορης μεταγωγής και αποτελεσματική διαχείριση ενέργειας.

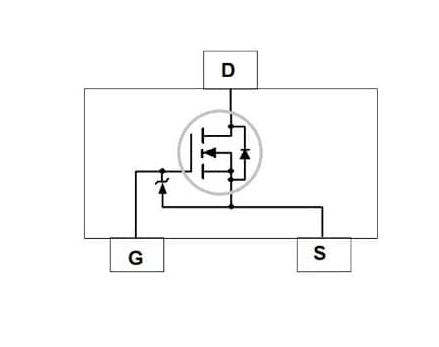

Διαμόρφωση PIN

Αριθμός PIN	Όνομα καρφίτσας	Περιγραφή
Ακροδέκτης 1	Διοχετεύω	Ο πείρος αποστράγγισης επιτρέπει τη ροή του ρεύματος στη συσκευή.
Ακροδέκτης 2	Πύλη	Με βάση την εφαρμοζόμενη τάση σε αυτόν τον πείρο, αυτό το mosfet ενεργοποιείται και απενεργοποιείται.Έτσι, αυτός ο πείρος χρησιμοποιείται για την μεροληψία του τρανζίστορ.
Καρφίτσα 3	Πηγή	Η ροή του ρεύματος σβήνει σε όλο αυτό το πείρο. Συνήθως, αυτός ο πείρος συνδέεται με το GND.

Χαρακτηριστικά και προδιαγραφές

Χαρακτηριστικό/προδιαγραφές	Καθέκαστα
Τύπος	Ν-κανάλια MOSFET
Πακέτο	SOT-23 Surface-Mount (πλαστικό/εποξικό)
Μέγεθος	Συμπαγές, ελαφρύ
Αξιοπιστία	Αξιόπιστος και ανθεκτικός
Τύπος καναλιού	N
Καρφίτσες	3
Λειτουργία καναλιού	Απορρόφηση
Διαμόρφωση τρανζίστορ	Μονόκλινο
Μήκος	2,92 mm
Πλάτος	1,3 mm
Υλικό	Πυρίτιο (SI)
Τάση αποστράγγισης προς πηγή (VDSS)	25 V
Τάση πύλης προς πηγή (VGSS)	8 V
Τάση εισόδου (VIN)	5 V
Τάση κατωφλίου πύλης προς πηγή (VGS-th)	0.85V, 1.06V, 70V
Ρεύμα αποστράγγισης (ID)	22 α
Διάρκεια ισχύος (PD)	35 W
Χωρητικότητα εισόδου (CISS)	5 pf
Χωρητικότητα εξόδου (COSS)	6 pf
Θερμοκρασία διασταύρωσης (TJ)	-55 ℃ έως 150 ℃
Θερμική αντίσταση περιβάλλοντος	357 ℃/w
Σε κατάσταση αντίστασης (RDS (ON))	4 έως 5 Ω
Χρόνος αύξησης (TR)	6 - 15 ns
Συνολική φόρτιση πύλης (QG)	49 έως 0,7 NC
Υψηλή κυτταρική πυκνότητα	Ναί
Τεχνολογία	DMOS
Μείωση της αντίστασης σε κατάσταση κατάστασης	Ναί
Τάση πύλης προς πηγή (VGS-th)	8 V

Ο ρόλος του FDV301N MOSFET στο Circuit Design

Η κατανόηση του δυναμικού του MOSFET του FDV301N απαιτεί να εξετάσει το ρόλο του μέσα σε ένα βασικό κύκλωμα μεταγωγής.Τα βασικά συστατικά αυτής της ρύθμισης περιλαμβάνουν το MOSFET FDV301N, ένα LED που ενεργεί ως φορτίο, δύο πηγές ενέργειας στα 3,3V και 5V και ένα διακόπτη.Αυτή η διαμόρφωση καταδεικνύει τη λειτουργία του MOSFET ως διακόπτη, διαχειρίζοντας τη μεταφορά ισχύος για να φωτίσει την LED.

Σε αυτό το σχέδιο, η πηγή ενέργειας 5V ενεργοποιεί την LED, εξασφαλίζοντας ότι λαμβάνει αρκετή ενέργεια για να λάμψει έντονα.Αντίθετα, η πηγή 3.3V συνδέεται με την πύλη του MOSFET, υπονοώντας την ανταπόκριση του MOSFET στις διακυμάνσεις της τάσης πύλης.Αυτό επιτρέπει τον έλεγχο των υψηλών επιπέδων ρεύματος με ελάχιστη είσοδο, μια ελκυστική ποιότητα για διάφορες εφαρμογές.Χρησιμοποιώντας αυτή τη ρύθμιση διπλής πηγής, η ενέργεια χρησιμοποιείται πιο αποτελεσματικά, οδηγώντας σε μειωμένη κατανάλωση ενέργειας-ενεργό για συσκευές που εκτελούνται σε μπαταρίες ή απαιτώντας φορητότητα.

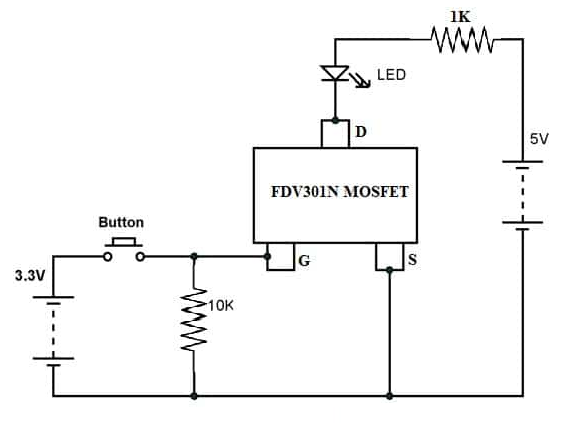

Κύκλωμα μεταγωγής MOSFET FDV301N

Ο διακόπτης του κυκλώματος ελέγχει τη λειτουργία.Όταν δεν είναι καταπιεσμένο, δεν υπάρχει τάση στην πύλη, καθιστώντας το MOSFET μη παραγωγικό και ενεργεί ως ανοιχτό κύκλωμα καθώς εφαρμόζεται το πλήρες 5V.Αυτή η απλότητα είναι χρήσιμη σε εφαρμογές που χρειάζονται απλό έλεγχο on-off, παρόμοια με τις βασικές πύλες λογικής σε ψηφιακά ηλεκτρονικά.

Πατώντας τον διακόπτη εισάγει 3.3V στην πύλη, επιτρέποντας στο MOSFET να διεξάγει και έτσι να τροφοδοτεί την LED.Αυτό αντικατοπτρίζει τις μέθοδοι ελέγχου παρόμοιες με εκείνες σε πιο σύνθετα συστήματα όπως η διαμόρφωση πλάτους παλμού (PWM) που είναι κοινά στη χρήση μικροελεγκτή, όπου η ακριβής διαχείριση ισχύος είναι επωφελής.Η λυχνία LED ανάβει όταν ο διακόπτης εμπλέκεται, αποδεικνύοντας την ευέλικτη λειτουργικότητα του FDV301N MOSFET ως διακόπτη.Η ενσωμάτωση τέτοιων MOSFET συχνά οδηγεί σε κυκλώματα που είναι τόσο συμπαγή όσο και ευπροσάρμοστα, προσαρμόσιμα σε πολυάριθμες διαμορφώσεις.

Εφαρμογές του FDV301N MOSFET

Το FDV301N MOSFET βρίσκεται σε ένα ευρύ φάσμα εφαρμογών, σκάβοντας σε προηγμένους τομείς όπως συστήματα διαχείρισης μπαταριών και μετατροπείς DC-DC.Τα κυκλώματα οδήγησης προβολής αξιοποιούν την ακρίβειά της για χαμηλή τάση και ρεύμα.Στο τοπίο της αυτοκινητοβιομηχανίας, επηρεάζει βαθιά τα ηλεκτρονικά με την εξειδίκευση της μεταγωγής και της απόδοσης υψηλής ταχύτητας σε κυκλώματα μετατροπέα.Το MOSFET αποδεικνύεται ανεκτίμητο στον έλεγχο του κινητήρα σερβοκίνης, τη ρύθμιση της ισχύος του τιμονιού και την εκτέλεση ακριβών εργασιών μεταγωγής.Ενσωματώνεται άψογα σε μονάδες ηλεκτρονικού ελέγχου και λειτουργεί ως αποτελεσματικός οδηγός αναμετάδοσης.Μέσα στον κόσμο των ηλεκτρικών οχημάτων, λειτουργεί ως σοβαρός μετατροπέας ισχύος, συμβάλλοντας στην ενισχυμένη ενεργειακή απόδοση.

Καινοτομίες αυτοκινήτων

Στα συστήματα αυτοκινήτων αιχμής, το MOSFET FDV301N υπογραμμίζει την πρόοδο των περίπλοκων ηλεκτρονικών πλαισίων.Διαχειρίζεται τη διανομή ενέργειας ενώ βελτιστοποιεί την ηλεκτρονική απόδοση σε όλα τα οχήματα.Η αξιοπιστία στα βοηθήματα της μεταγωγής βοηθά στην ομαλή λειτουργία των εξαρτημάτων όπως τα συστήματα ψυχαγωγίας και οι προσαρμοστικές ρυθμίσεις φωτισμού.

Ηλεκτρονική ισχύος

Μέσα στο ηλεκτρικό ισχύος, ο αντίκτυπος του MOSFET στον σχεδιασμό και τις επιδόσεις του μετατροπέα ξεχωρίζει.Η δυνατότητα μεταγωγής Swift σε συνδυασμό με την ελάχιστη απόσπαση ισχύος είναι ένας σημαντικός συντελεστής στη βελτίωση της αποτελεσματικότητας, κυρίως για εφαρμογές που απαιτούν συμπαγείς και ισχυρές λύσεις ισχύος.Αυτή η καινοτομία γίνεται όλο και πιο δυναμική καθώς οι βιομηχανίες οδηγούν προς βιώσιμες και ενεργειακές πρακτικές.

Απόδοση ηλεκτρικού οχήματος

Καθώς ο επιπολασμός του ηλεκτρικού οχήματος αυξάνεται, ο ρόλος του FDV301N MOSFET στη μετατροπή ενέργειας είναι όλο και πιο σημαντικός.Η αποτελεσματική διαχείριση του μετασχηματισμού ενέργειας υποστηρίζει τη μέγιστη χρήση της μπαταρίας και επεκτείνει το εύρος ταξιδιού του οχήματος.Τέτοιες δυνατότητες κερδίζουν δυναμική μέσω της σωρευτικής εμπειρίας αυτοκινήτων οδηγώντας συνεχή σχεδιασμό και τεχνολογικές βελτιώσεις.

Έξυπνη και αυτοματοποιημένη ενσωμάτωση συστήματος

Με μονάδες ηλεκτρονικού ελέγχου που υποθέτουν κυρίαρχους ρόλους σε όλες τις εφαρμογές, η προσαρμοστικότητα του MOSFET του FDV301N λάμπει σε έξυπνα και αυτοματοποιημένα συστήματα.Η ικανότητά του στο χειρισμό ποικίλων ηλεκτρικών καθηκόντων κατά τη διατήρηση της απόδοσης ισχύος υπογραμμίζει τη συνάφεια της με τις παρούσες και επερχόμενες εξελίξεις.Πρακτικές πληροφορίες εφαρμογών Ανοιχτά μονοπάτια για την ανύψωση της έξυπνης τεχνολογίας περαιτέρω.
