Πλήρης οδηγός για την αντίσταση 10K: Κωδικός χρώματος, εφαρμογές και χρήσεις κυκλώματος

Αυτός ο οδηγός μιλά για την αντίσταση 10K που είναι πολύ σημαντική στα ηλεκτρονικά κυκλώματα.Θα εξηγήσουμε τι είναι μια αντίσταση 10K, πώς να το πείτε χωριστά χρησιμοποιώντας χρώματα και τι κάνει σε διάφορα ηλεκτρονικά.Ο οδηγός καλύπτει διαφορετικούς τύπους χρωματικών κωδικών όπως 3-ζώνης, 4-band, 5-band και 6-band, διευκολύνοντας σας να ταυτοποιήσετε και να τα χρησιμοποιήσετε.Εξετάζει επίσης τον τρόπο με τον οποίο βοηθούν οι αντιστάσεις 10K σε συσκευές, από τον έλεγχο της ηλεκτρικής ενέργειας σε κυκλώματα για να διασφαλίσουν ότι οι συσκευές όπως οι χρονομετρητές και οι αισθητήρες λειτουργούν σωστά.

Κατάλογος

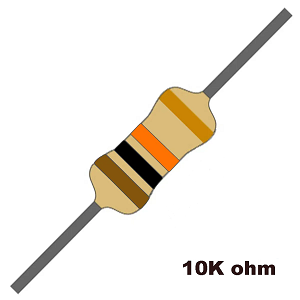

Τι είναι μια αντίσταση 10K;

ΕΝΑ Αντίσταση 10Κ είναι ένα μικρό αλλά σημαντικό ηλεκτρονικό στοιχείο με αντίσταση 10.000 ohms (ω).Βοηθά στον έλεγχο της ροής του ηλεκτρικού ρεύματος, της διαίρεσης των τάσεων και της προστασίας ευαίσθητων στοιχείων κυκλώματος.Οι αντιστάτες όπως αυτό χρησιμοποιούνται τόσο σε αναλογικά όσο και σε ψηφιακά κυκλώματα, εξασφαλίζοντας σταθερή λειτουργία και αποτρέποντας την ανεπιθύμητη ηλεκτρική συμπεριφορά.Αυτή η αντίσταση είναι εύκολο να προσδιορίσει χάρη στις ζωνές του χρωματισμού, οι οποίες καθορίζουν την αντίστασή του χωρίς να χρειάζονται ένα πολύμετρο ή άλλα εργαλεία δοκιμών.

Στα ψηφιακά ηλεκτρονικά, μια αντίσταση 10K χρησιμοποιείται συχνά ως αντιστάθμιση έλξης ή έλξης, βοηθώντας τους μικροελεγκτές να διατηρούν σταθερές λογικές καταστάσεις εμποδίζοντας τα πλωτά (απροσδιόριστα) σήματα.Στα αναλογικά κυκλώματα, διαδραματίζει βασικό ρόλο στην προκατάληψη των τρανζίστορ, εξασφαλίζοντας τη σωστή λειτουργία ενισχυτή.Όταν συνδυάζεται με πυκνωτές, σχηματίζει δίκτυα RC, τα οποία χρησιμοποιούνται για τη δημιουργία χρονικών καθυστερήσεων ή σήματος φίλτρου για κυκλώματα ταλαντωτή και επεξεργασία σήματος.Λόγω της ευελιξίας του, η αντίσταση 10kΩ εμφανίζεται σε ένα ευρύ φάσμα εφαρμογών, από απλούς χρονομετρητές έως πολύπλοκες ψηφιακές διεπαφές.

Κωδικός χρώματος 10K αντίστασης

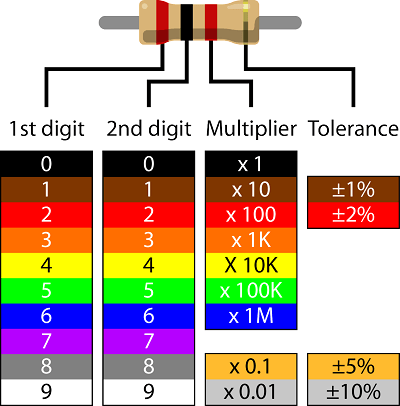

Εικόνα 2. Κωδικός χρώματος αντίστασης 10Κ αντίστασης

Για να γίνει γρήγορη και ακριβής ταυτοποίηση, οι αντιστάσεις χρησιμοποιούν ένα σύστημα σήμανσης με χρωματική κωδικοποίηση.Μια τυπική αντίσταση 4KΩ (10.000-ohm) ακολουθεί έναν συγκεκριμένο κώδικα χρώματος για να αντιπροσωπεύει την αξία του.Η πρώτη έγχρωμη ζώνη είναι καστανός, που αντιστοιχεί στο πρώτο ψηφίο, 1.Η δεύτερη μπάντα είναι μαύρος, αντιπροσωπεύοντας το δεύτερο ψηφίο, 0.Μαζί, αυτά σχηματίζουν τον αριθμό 10.Η τρίτη μπάντα είναι πορτοκάλι, το οποίο χρησιμεύει ως πολλαπλασιαστής, που σημαίνει ότι ο αριθμός βάσης (10) πρέπει να πολλαπλασιαστεί με 1.000, με αποτέλεσμα μια συνολική αντίσταση του 10.000 ohms (10kΩ).Τέλος, η τέταρτη μπάντα, η οποία σε αυτή την περίπτωση είναι χρυσός, υποδεικνύει την ανοχή της αντίστασης, καθορίζοντας πόσο η πραγματική αντίσταση μπορεί να διαφέρει από την ονομαστική τιμή. Χρυσός σημαίνει ανοχή του ± 5%, που σημαίνει το πραγματικό αντίσταση μπορεί να κυμαίνεται από 9.500Ω έως 10.500Ω.Αυτό το επίπεδο ανοχής εξασφαλίζει ότι ακόμη και με μικρές παραλλαγές κατά τη διάρκεια της κατασκευής, η αντίσταση παραμένει εντός αποδεκτών ορίων για τις περισσότερες ηλεκτρονικές εφαρμογές γενικής χρήσης.

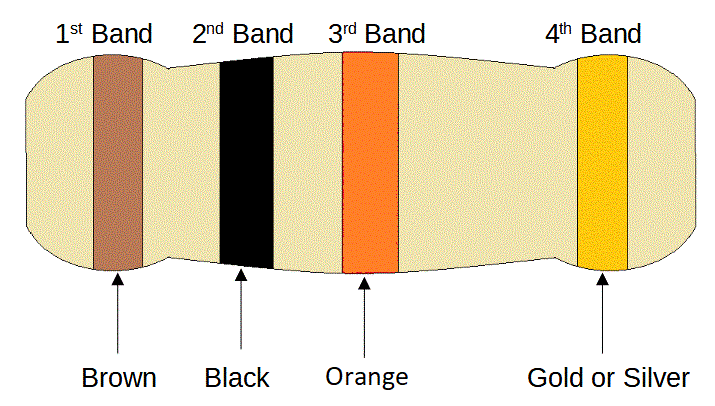

Εικόνα 3. Κωδικός χρώματος 10K αντίστασης

Πώς να διαβάσετε τον κώδικα χρωμάτων μιας αντίστασης;

Το σύστημα κώδικα χρωμάτων αντίστασης μπορεί να φαίνεται πολύπλοκο στην αρχή, αλλά ακολουθώντας μια συστηματική προσέγγιση, μπορείτε να μάθετε να αποκωδικοποιείτε τις τιμές αποτελεσματικά και με ακρίβεια.Για να ερμηνεύσουμε σωστά την αξία του αντίστασης, το πρώτο βήμα είναι να βρεθεί το σημείο εκκίνησης των χρωμάτων.Το ένα άκρο της αντίστασης θα έχει την πρώτη έγχρωμη ζώνη τοποθετημένη πιο κοντά στην άκρη από τις άλλες ζώνες, αυτό είναι το τέλος όπου αρχίζετε να διαβάζετε.Η τελευταία μπάντα, που συχνά απέχει ελαφρώς πιο μακριά, αντιπροσωπεύει την ανοχή και είναι συνήθως χρυσό ή ασήμι.Μόλις δημιουργηθεί ο προσανατολισμός, το επόμενο βήμα είναι η ταυτοποίηση των ψηφιακών ζωνών, οι οποίες καθορίζουν την τιμή αντίστασης βάσης.Αυτές είναι οι πρώτες δύο ή τρεις ζώνες, ανάλογα με το αν η αντίσταση έχει συνολικά τέσσερις, πέντε ή έξι ζώνες.Μετά τον προσδιορισμό της τιμής βάσης, η επόμενη μπάντα χρησιμεύει ως πολλαπλασιαστής, κλιμακώνοντας την τιμή βάσης με συντελεστή δέκα, εκατό, χιλιάδων ή περισσότερων.Αυτό το βήμα είναι σημαντικό επειδή μια απλή παρερμηνεία του πολλαπλασιαστή μπορεί να οδηγήσει σε μια δραστικά λανθασμένη τιμή αντίστασης, επηρεάζοντας την απόδοση του κυκλώματος.

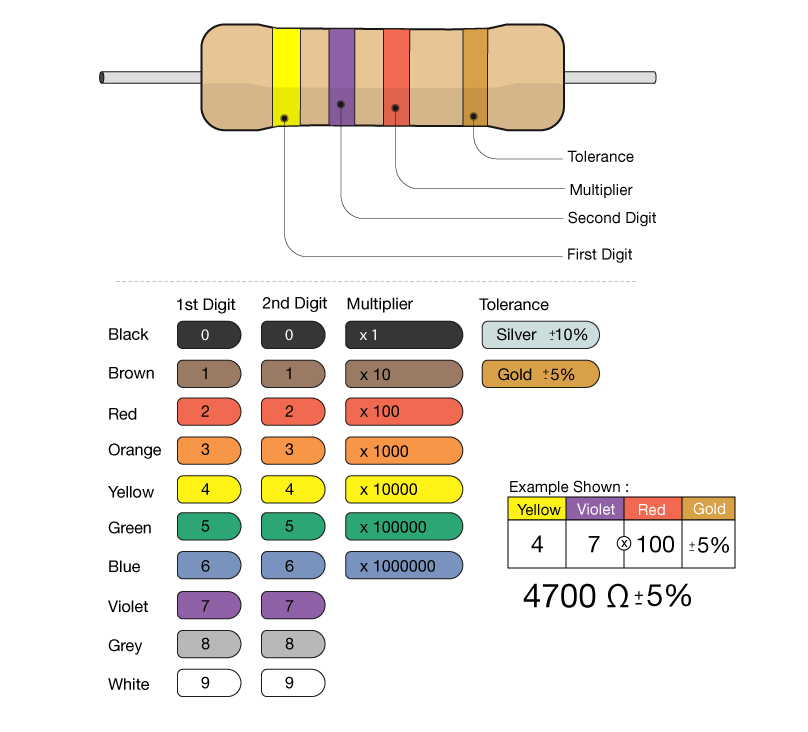

Εικόνα 4. Ερμηνεία διαφορετικού κώδικα χρώματος αντίστασης

Τέλος, μετά τον υπολογισμό της τιμής αντίστασης από τον κώδικα χρώματος, αυτό είναι πάντα μια καλή πρακτική για να το επαληθεύσετε, ειδικά Εφαρμογές ευαίσθητου στην ακρίβεια.Ένα πολύμετρο μπορεί να χρησιμοποιηθεί για τη μέτρηση την πραγματική αντίσταση και επιβεβαιώνει ότι ταιριάζει με την αναμενόμενη τιμή. Αυτό το βήμα είναι χρήσιμο όταν ασχολείσαι με παλαιότερους αντιστάσεις που μπορεί να έχουν ξεθωριασμένες έγχρωμες ζώνες, καθιστώντας τους δύσκολο να διαβαστούν.Για αντιστάσεις με έξι ζώνες, μια πρόσθετη ζώνη υποδεικνύει τον συντελεστή θερμοκρασίας, το οποίο δείχνει πόσο αλλάζει η αντίσταση με τις μεταβολές της θερμοκρασίας.Αυτό το χαρακτηριστικό είναι καλό σε κυκλώματα που απαιτούν θερμική σταθερότητα, τέτοια ως όργανα μέτρησης ακριβείας και ηλεκτρονικά υψηλής απόδοσης συστήματα.

Κωδικός χρώματος 10K αντίστασης 3-ζώνης 10K

Εικόνα 5. Κωδικός χρώματος 10K αντίστασης 3-ζώνης 10K

ΕΝΑ 3-ζώνης 10K αντίσταση Απλοποιεί τη διαδικασία επισήμανσης χρησιμοποιώντας μόνο δύο ψηφία που ακολουθείται από έναν πολλαπλασιαστή, καθιστώντας την πιο απλή σε σύγκριση με το αντίστοιχο 4 της ζώνης.Στην περίπτωση αντίστασης 10KΩ (10.000 ohms), οι έγχρωμες ζώνες είναι καφέ, μαύρες και πορτοκαλί.Η πρώτη μπάντα, καστανός, αντιπροσωπεύει το ψηφίο 1, ενώ η δεύτερη μπάντα, μαύρος, αντιπροσωπεύει το ψηφίο 0.Μαζί, αυτά τα δύο ψηφία σχηματίζουν τον αριθμό 10.Η τρίτη μπάντα, η οποία λειτουργεί ως το πολλαπλασιαστής, είναι πορτοκάλι, υποδηλώνοντας έναν συντελεστή πολλαπλασιασμού 1.000.Κατά τον πολλαπλασιασμό 10 με 1.000, το προκύπτον τιμή αντίστασης είναι 10.000 ohms, ή 10KΩ.Αυτή η μέθοδος χρωματικής κωδικοποίησης επιτρέπει την ταχεία ταυτοποίηση των τιμών αντίστασης.

Σε αντίθεση με τις αντιστάσεις 4 ζώνης, οι οποίες περιλαμβάνουν μια ξεχωριστή ζώνη για να υποδεικνύουν ανοχή, οι αντιστάσεις 3 ζώνης δεν παρέχουν αυτό το επίπεδο λεπτομέρειας, δηλαδή τους ανοχή είναι σταθερός στο ± 20% Από προεπιλογή.Αυτό το επίπεδο ανοχής σημαίνει ότι η πραγματική αντίσταση μιας αντίστασης 10KΩ μπορεί να κυμαίνεται μεταξύ 8kΩ και 12KΩ ανάλογα με τις παραλλαγές της κατασκευής.Η απουσία μιας ειδικής ζώνης ανοχής απλοποιεί την οπτική διάταξη της αντίστασης, αλλά και περιορίζει την καταλληλότητά της για εφαρμογές που απαιτούν ακρίβεια στενής αντίστασης.Η τυποποιημένη σημείωση για αυτές τις αντιστάσεις ακολουθεί τη μορφή 103m, όπου 103 αντιπροσωπεύει την τιμή αντίστασης (10 × 1.000 = 10.000 ohms) και ο M ορίζει ανοχή ± 20%.Ενώ αυτό το εύρος ευρείας ανοχής μπορεί να φαίνεται μεγάλη, είναι γενικά αποδεκτό για κυκλώματα που δεν απαιτούν ακριβείς τιμές αντίστασης.Οι συσκευές όπως τα βασικά διαχωριστικά τάσης, οι αντιστάσεις έλξης και οι αντιστάσεις που περιορίζουν το ρεύμα σε κυκλώματα LED συχνά χρησιμοποιούν αντιστάσεις 3 ζώνης, όπου μια μικρή απόκλιση από την προβλεπόμενη αντίσταση δεν επηρεάζει τη συνολική απόδοση του κυκλώματος.

Επειδή οι αντιστάσεις 3 ζώνης είναι λιγότερο ακριβείς, βρίσκονται σε εφαρμογές χαμηλού κόστους, γενικής χρήσης και όχι σε ηλεκτρονικά ακρίβεια.Αυτές οι αντιστάσεις βρίσκονται συνήθως σε παλαιότερα ηλεκτρονικά σχέδια, καθώς τα σύγχρονα κυκλώματα συχνά ευνοούν πιο ακριβείς αντιστάσεις 4 ζώνης ή 5 ζώνης για καλύτερη αξιοπιστία και ακρίβεια.Ωστόσο, οι αντιστάσεις 3 ζώνης παραμένουν ευρέως διαθέσιμες και συνεχίζουν να χρησιμοποιούνται σε διάφορες εφαρμογές όπου το κόστος και η απλότητα έχουν προτεραιότητα κατά την ακρίβεια.Το απλό σύστημα κώδικα χρώματος επιτρέπει την εύκολη ταυτοποίηση και τους γρήγορους χειροκίνητους υπολογισμούς, μειώνοντας την πιθανότητα σφαλμάτων κατά τη συναρμολόγηση ηλεκτρονικών κυκλωμάτων.Είτε χρησιμοποιείται σε πρωτότυπα, πειραματισμό ή σχεδιασμό βασικού κυκλώματος, οι αντιστάσεις 3 ζώνης παραμένουν συστατικό των ηλεκτρονικών.

5-ζώνης 10k αντίσταση κώδικα

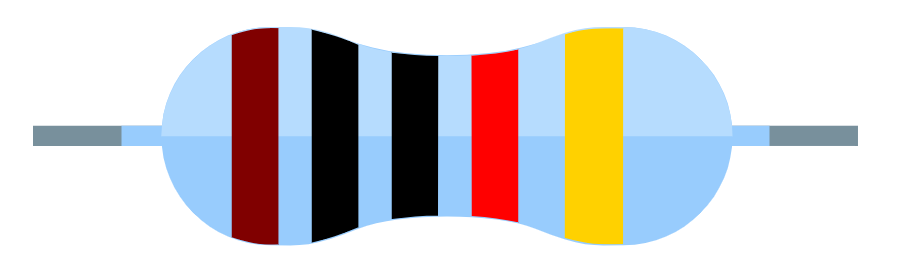

Εικόνα 6. Κωδικός χρώματος 10K αντίστασης 5-ζώνης 10K

ΕΝΑ Αντίσταση 10K 5-ζώνης Παρέχει βελτιωμένη ακρίβεια σε σχέση με το αντίστοιχο της 4ης ζώνης, ενσωματώνοντας ένα επιπλέον ψηφίο στην ακολουθία κώδικα χρώματος.Η πρώτη έγχρωμη ζώνη, καστανός, αντιπροσωπεύει τον αριθμό 1, Ρύθμιση του αρχικού ψηφίου της τιμής αντίστασης.Μετά από αυτό, το μαύρος Η μπάντα σημαίνει 0, που είναι το δεύτερο ψηφίο, και ένα άλλο μαύρος η μπάντα ακολουθεί, συμβάλλοντας σε άλλο 0 ως τρίτο ψηφίο.Αυτά τα τρία ψηφία σχηματίζουν τον αριθμό 100, η οποία χρησιμεύει ως τιμή βάσης πριν από τυχόν τροποποιήσεις από τον πολλαπλασιαστή.Η τέταρτη μπάντα στην ακολουθία, η οποία είναι κόκκινος, ενεργεί ως πολλαπλασιαστής και έχει αξία × 100, ουσιαστικά μετατοπίζοντας το δεκαδικό σημείο και οδηγεί σε συνολική αντίσταση 10.000 ohms.Η τελευταία μπάντα, χρυσός, είναι υπεύθυνος για τον ορισμό του επιπέδου ανοχής, το οποίο στην περίπτωση αυτή είναι ± 5%, δηλαδή η πραγματική αντίσταση του αντίσταση θα μπορούσε να ποικίλει έως και 5% προς οποιαδήποτε κατεύθυνση από την ονομαστική τιμή.

Η παρουσία μιας πέμπτης ζώνης στην αντίσταση είναι ένας μεγάλος παράγοντας για την εξασφάλιση ακριβέστερων τιμών αντίστασης, καθώς εισάγει ένα πρόσθετο ψηφίο.Σε αντίθεση με τις αντιστάσεις 4 ζώνης, οι οποίες χρησιμοποιούν μόνο δύο ψηφία και έναν πολλαπλασιαστή, το τρίτο ψηφίο σε μια αντίσταση 5 ζώνης μειώνει τα σφάλματα στρογγυλοποίησης και βελτιώνει την ακρίβεια.Αυτό είναι επωφελές για τα ηλεκτρονικά κυκλώματα που απαιτούν μεγαλύτερη ακρίβεια, όπως αυτά της επεξεργασίας σήματος, των οργάνων μέτρησης και των ευαίσθητων εφαρμογών αισθητήρων.Η βαθμολογία ανοχής 5%, αν και δεν είναι η πιο ακριβής διαθέσιμη, εξακολουθεί να παρέχει ένα λογικό επίπεδο ακρίβειας για πολλά ηλεκτρονικά έργα γενικής χρήσης.Η σημείωση για αυτή την αντίσταση, συνήθως γραμμένη ως 1002J, ακολουθεί την τυπική κωδικοποίηση αντίστασης, όπου το 1002 αντιστοιχεί στην τιμή αντίστασης (10.000Ω) και το γράμμα J υποδηλώνει την ανοχή 5%.

Αυτό το επίπεδο ακρίβειας είναι εξαιρετικό σε εφαρμογές όπου ακόμη και μικρές παραλλαγές στην αντίσταση θα μπορούσαν να επηρεάσουν τη λειτουργικότητα του κυκλώματος.Για παράδειγμα, σε διαιρέτες τάσης, όπου οι τιμές αντίστασης καθορίζουν την τάση εξόδου, μια ακριβέστερη αντίσταση βοηθά στη διατήρηση των αναμενόμενων επιπέδων τάσης.Ομοίως, σε ενισχυτές, όπου οι ανοχές των εξαρτημάτων επηρεάζουν τη σταθερότητα κέρδους, χρησιμοποιώντας αντίσταση 5 ζώνης εξασφαλίζει πιο συνεπή απόδοση.Ενώ οι αντιστάσεις με αυστηρότερες ανοχές, όπως ± 1% ή ± 0,1%, είναι διαθέσιμες για εργασίες υψηλής ακρίβειας, η αντίσταση 10K 5-ζώνης με ± 5% ανοχή επιτυγχάνει την ισορροπία μεταξύ κόστους-αποτελεσματικότητας και ακρίβειας, καθιστώντας την δημοφιλή επιλογή σε πολλά ηλεκτρονικά σχέδια.

6-ζώνης 10k αντίσταση κώδικα

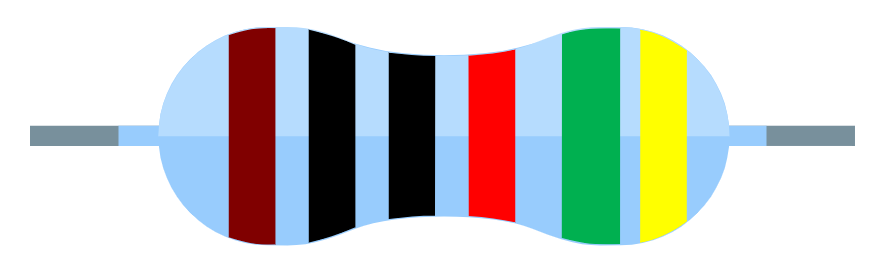

Εικόνα 7. Κωδικός χρώματος 10K αντίστασης 10K 10K

ΕΝΑ Αντίσταση 10kΩ 6-ζώνης Ακολουθεί ένα συγκεκριμένο σχήμα κωδικοποίησης χρωμάτων που παρέχει λεπτομερείς πληροφορίες σχετικά με την αντίσταση, την ανοχή και τη σταθερότητα της θερμοκρασίας.Οι τρεις πρώτες ζώνες αντιπροσωπεύουν τα ψηφία της τιμής αντίστασης, ενώ η τέταρτη ζώνη λειτουργεί ως πολλαπλασιαστής για να προσδιορίσει τη συνολική αντίσταση.Η πέμπτη ζώνη υποδεικνύει την ανοχή, η οποία σημαίνει πόσο η πραγματική αντίσταση μπορεί να διαφέρει από την αναφερόμενη τιμή.Τέλος, η έκτη ζώνη αντιπροσωπεύει τον συντελεστή θερμοκρασίας, ο οποίος αποτελεί μεγάλο παράγοντα σε περιβάλλοντα με διακυμάνσεις των θερμοκρασιών.Ο συντελεστής θερμοκρασίας μας λέει πόσο η τιμή αντίστασης θα αλλάξει ανά βαθμό Κελσίου, εξασφαλίζοντας ότι η αντίσταση διατηρεί τη σταθερότητα σε συνθήκες όπου οι μεταβολές των θερμότητας θα μπορούσαν να επηρεάσουν την ηλεκτρονική απόδοση.Αυτή η πρόσθετη ζώνη κάνει την αντίσταση 6 ζώνης χρήσιμη σε ευαίσθητα κυκλώματα, όπως σε όργανα μέτρησης υψηλής τεχνολογίας, ιατρικές συσκευές και αεροδιαστημικές εφαρμογές.

Οι έγχρωμες ζώνες σε μια αντίσταση 10kΩ 6-band είναι διατεταγμένες ως εξής: καφέ, μαύρο, μαύρο, κόκκινο, πράσινο και κίτρινο.Η πρώτη μπάντα (Brown) αντιστοιχεί στο πρώτο ψηφίο, το οποίο είναι 1, ενώ η δεύτερη μπάντα (μαύρο) αντιπροσωπεύει το δεύτερο ψηφίο, το οποίο είναι 0. Η τρίτη ζώνη (μαύρη) σημαίνει επίσης 0, που σημαίνει ότι τα ψηφία της τιμής αντίστασης είναι 100.Η πέμπτη ζώνη (πράσινη) υποδεικνύει την ανοχή, η οποία είναι ± 5%, που σημαίνει ότι η πραγματική αντίσταση μπορεί να κυμαίνεται κατά 5% πάνω ή κάτω από την δηλωμένη τιμή.Τέλος, η έκτη ζώνη (κίτρινο) αντιπροσωπεύει τον συντελεστή θερμοκρασίας, που μετράται σε μέρη ανά εκατομμύριο ανά βαθμό Κελσίου (ppm/° C), με κίτρινο που αντιστοιχεί σε 25 ppm/° C.Αυτό σημαίνει ότι για κάθε βαθμό Κελσίου της μεταβολής της θερμοκρασίας, η αντίσταση μπορεί να ποικίλει κατά 25 μέρη ανά εκατομμύριο, εξασφαλίζοντας ότι το στοιχείο παραμένει σχετικά σταθερό ακόμη και σε περιβάλλοντα με κυμαινόμενες θερμοκρασίες.

Η σημασία της αντίστασης 6 ζώνης έγκειται στην ενισχυμένη ακρίβεια και τη σταθερότητα του, κατάλληλη για εφαρμογές όπου οι μικρές αλλαγές αντίστασης θα μπορούσαν να επηρεάσουν την απόδοση του κυκλώματος.Σε σύγκριση με τις αντιστάσεις 4 ζώνης ή 5 ζώνης, η προσθήκη της ζώνης συντελεστή θερμοκρασίας παρέχει ένα επιπλέον επίπεδο αξιοπιστίας, ιδιαίτερα σε περιβάλλοντα με ποικίλες θερμικές συνθήκες.Η ανοχή ± 5% εξασφαλίζει ότι η αντίσταση διατηρεί ένα λογικό επίπεδο ακρίβειας, εμποδίζοντας τις υπερβολικές αποκλίσεις από την προοριζόμενη τιμή αντίστασης.Με την ενσωμάτωση μιας ζώνης συντελεστή θερμοκρασίας, οι αντιστάσεις 6 ζώνης συμβάλλουν στη μείωση της επίδρασης των θερμικών διακυμάνσεων, εξασφαλίζοντας ότι τα ηλεκτρικά κυκλώματα παραμένουν συνεπή και αξιόπιστα με την πάροδο του χρόνου.

Εφαρμογές της αντίστασης 10K

Η αντίσταση 10K είναι ένα ευρέως χρησιμοποιούμενο στοιχείο στα ηλεκτρονικά, εξυπηρετώντας πολλούς σημαντικούς ρόλους:

Ανατροφοδότηση τάσης σε ενισχυτές

Στους επιχειρησιακούς ενισχυτές (OP-AMPS), ένας αντιστάτης 10K παίζει ρόλο στον καθορισμό του κέρδους τάσης παρέχοντας ανατροφοδότηση από την έξοδο στην εισροή αντιστροφής.Αυτή η ανατροφοδότηση βοηθά στον έλεγχο του συντελεστή ενίσχυσης και εξασφαλίζει τη σταθερότητα στην επεξεργασία σήματος.Επιλέγοντας προσεκτικά την τιμή αντίστασης, μπορείτε να ρυθμίσετε την απόδοση του ενισχυτή, επιτυγχάνοντας την επιθυμητή ισορροπία μεταξύ κέρδους και εύρους ζώνης.Σε εφαρμογές ακριβείας, όπως η ενίσχυση και τα όργανα ήχου, αυτή η αντίσταση επιτρέπει την ακριβή αναπαραγωγή σήματος ελαχιστοποιώντας την παραμόρφωση και την ενίσχυση της γραμμικότητας.Λειτουργεί σε συνδυασμό με άλλα εξαρτήματα όπως πυκνωτές και πρόσθετες αντιστάσεις στην απόκριση συχνότητας σχήματος και φιλτράρισμα ανεπιθύμητου θορύβου, βελτιώνοντας περαιτέρω τη συνολική ποιότητα του σήματος.

Κυκλώματα χρονισμού

Μια αντίσταση 10K χρησιμοποιείται συχνά σε κυκλώματα χρονισμού, όπου συνεργάζεται με πυκνωτές για τον καθορισμό των χρονικών καθυστερήσεων και των περιόδων ταλάντωσης.Σε εφαρμογές όπως οι μονοσταθμοί πολυπροσδιοριστές, οι γεννήτριες παλμών και τα κυκλώματα 555 χρονοδιακόπτη, η αντίσταση ελέγχει τον ρυθμό φόρτισης και εκφόρτισης του πυκνωτή, επηρεάζοντας άμεσα τα χαρακτηριστικά χρονισμού.Αυτό χρησιμοποιείται σε εφαρμογές που απαιτούν ακριβή παραγωγή καθυστέρησης, όπως παλμοί ρολογιού, διαμόρφωση συχνότητας και κυκλώματα αποσύνδεσης.Η τιμή της αντίστασης καθορίζει πόσο γρήγορα χρεώνει ή απορρίπτει ο πυκνωτής κατά την ακρίβεια καθορισμό των σταθερών χρόνου.Ρυθμίζοντας την τιμή αντίστασης, μπορείτε να τροποποιήσετε τη συμπεριφορά χρονισμού του κυκλώματος χωρίς να χρειάζεται να αλλάξετε άλλα βασικά εξαρτήματα, προσφέροντας ευελιξία και ευκολία τροποποίησης σχεδιασμού.

Ρύθμιση τάσης

Στα κυκλώματα ρύθμισης τάσης, χρησιμοποιείται συνήθως μια αντίσταση 10K για να βοηθήσει στη διατήρηση μιας σταθερής τάσης εξόδου σε γραμμικούς ρυθμιστές, εξασφαλίζοντας συνεπή παροχή ισχύος σε ευαίσθητα ηλεκτρονικά εξαρτήματα.Εμφανίζεται συχνά στους βρόχους ανατροφοδότησης όπου βοηθά στη ρύθμιση των τάσεων αναφοράς ή στην ρύθμιση των τάσεων εξόδου στον ρυθμιστή τάσης ICS όπως το LM317.Παρέχοντας μια ελεγχόμενη διαδρομή για τη ροή ρεύματος, βοηθά στην ελαχιστοποίηση των διακυμάνσεων που θα μπορούσαν διαφορετικά να επηρεάσουν την απόδοση των μικροελεγκτών, των αισθητήρων ή άλλων συστατικών ακριβείας.Σε ορισμένα σχέδια, παίζει επίσης ρόλο στην εξισορρόπηση φορτίου και τη μείωση της υπερβολικής κλήρωσης ρεύματος, βελτιώνοντας την ενεργειακή απόδοση.Η παρουσία μιας αντίστασης 10Κ στα κυκλώματα ρύθμισης τάσης συμβάλλει στη βελτίωση της αξιοπιστίας, μειώνοντας τον κίνδυνο αιχμών ή σταγόνων τάσης που θα μπορούσαν να οδηγήσουν σε δυσλειτουργίες.

Τρέχουσα ανίχνευση

Μια αντίσταση 10K χρησιμοποιείται συχνά σε εφαρμογές ανίχνευσης ρεύματος, όπου βοηθά στη μετατροπή της ροής του ρεύματος σε μια μετρήσιμη πτώση τάσης.Αυτό είναι χρήσιμο στα συστήματα διαχείρισης μπαταριών, τα κυκλώματα ελέγχου κινητήρα και τις εφαρμογές παρακολούθησης ισχύος που απαιτούν ακριβή μέτρηση ρεύματος.Τοποθετώντας την αντίσταση σε σειρά με φορτίο, η πτώση τάσης μπορεί να μετρηθεί και να χρησιμοποιηθεί για τον προσδιορισμό του ρεύματος που ρέει μέσω του κυκλώματος, ακολουθώντας το νόμο του Ohm (V = IR).Αυτή η μέθοδος επιτρέπει στους μικροελεγκτές ή άλλα συστήματα παρακολούθησης να παρακολουθούν την κατανάλωση ενέργειας, να ανιχνεύσουν σφάλματα ή να εφαρμόσουν προστατευτικά μέτρα.Η τιμή 10K επιλέγεται με βάση τις απαιτούμενες εκτιμήσεις ευαισθησίας και εξουσίας, εξασφαλίζοντας την ακρίβεια χωρίς να επηρεάζεται η απόδοση του κυκλώματος.

Ανίχνευση θερμοκρασίας

Στις εφαρμογές ανίχνευσης θερμοκρασίας, μια αντίσταση 10K χρησιμοποιείται συνήθως σε συνδυασμό με τους θερμίστορ για να σχηματίσει ένα κύκλωμα διαιρέτη τάσης που επιτρέπει στους μικροελεγκτές να μετρούν τις μεταβολές της θερμοκρασίας.Ο θερμίστορ, του οποίου η αντίσταση αλλάζει με τη θερμοκρασία, λειτουργεί με την αντίσταση σταθερής τιμής για να δημιουργήσει μια έξοδο μεταβλητής τάσης που αντιστοιχεί σε αλλαγές θερμοκρασίας.Αυτή η τεχνική χρησιμοποιείται ευρέως σε ψηφιακά θερμόμετρα, συστήματα HVAC και βιομηχανική παρακολούθηση της θερμοκρασίας.Η αντίσταση 10K εξασφαλίζει ότι οι αλλαγές τάσης παραμένουν εντός ενός μετρήσιμου εύρους για μετατροπείς αναλογικών προς ψηφιακό (ADCs), βελτιώνοντας την ακρίβεια των μετρήσεων θερμοκρασίας.Επιλέγοντας την κατάλληλη τιμή αντίστασης, μπορείτε να βελτιστοποιήσετε την ευαισθησία και την ακρίβεια του συστήματος μέτρησης.

Φιλτράρισμα σήματος

Μια αντίσταση 10K ενσωματώνεται συχνά στα κυκλώματα φιλτραρίσματος σήματος για την απομάκρυνση του ανεπιθύμητου θορύβου και τη βελτίωση της σαφήνειας των σημάτων στις εφαρμογές ήχου, επικοινωνίας δεδομένων και αισθητήρων.Συνήθως εμφανίζεται σε φίλτρα χαμηλής διέλευσης, υψηλής διέλευσης και ζώνης, που εργάζονται παράλληλα με τους πυκνωτές για να καθορίσουν τη συχνότητα αποκοπής του φίλτρου.Στα κυκλώματα ήχου, για παράδειγμα, βοηθά στην εξάλειψη του θορύβου υψηλής συχνότητας που θα μπορούσε να υποβαθμίσει την ποιότητα του ήχου.Στα συστήματα επικοινωνίας δεδομένων, βοηθά στην πρόληψη της παραμόρφωσης του σήματος και στη βελτίωση της αξιοπιστίας της μετάδοσης.Επιλέγοντας προσεκτικά τις τιμές αντίστασης και πυκνωτή, μπορείτε να προσαρμόσετε την απόκριση του φίλτρου για να αντιστοιχίσετε συγκεκριμένες απαιτήσεις εφαρμογής, εξασφαλίζοντας τη βέλτιστη ακεραιότητα του σήματος.

Διαχωριστές τάσης

Μία από τις περισσότερες εφαρμογές μιας αντίστασης 10K βρίσκεται σε κυκλώματα διαιρέσεων τάσης, όπου βοηθά στην αποχώρηση των τάσεων σε επίπεδα κατάλληλα για μικροελεγκτές, αισθητήρες και άλλα ηλεκτρονικά εξαρτήματα.Ένας διαχωρισμός τάσης αποτελείται από δύο αντιστάσεις που συνδέονται σε σειρά, με την αντίσταση 10K να είναι συχνά ένας από αυτούς, βοηθώντας στη δημιουργία μιας επιθυμητής τάσης εξόδου διαιρώντας την τάση εισόδου αναλογικά.Αυτή η τεχνική χρησιμοποιείται ευρέως σε συσκευές που λειτουργούν με μπαταρίες, κυκλώματα ADC και εφαρμογές μετατόπισης επιπέδων.Επιλέγοντας τις κατάλληλες τιμές αντίστασης, μπορείτε να επιτύχετε ακριβή επίπεδα τάσης χωρίς να απαιτήσετε σύνθετα κυκλώματα ρύθμισης τάσης.Η αντίσταση 10K παίζει ρόλο στην εξασφάλιση προβλέψιμης και σταθερής διαίρεσης τάσης σε πολλά ηλεκτρονικά χαμηλής ισχύος.

Αντιστάσεις Pull-up/pull-down

Στα ψηφιακά ηλεκτρονικά, μια αντίσταση 10K χρησιμοποιείται συχνά ως αντίσταση pull-up ή pull-down για να εξασφαλίσει σταθερά λογικά επίπεδα και να αποτρέψει τις κυμαινόμενες εισόδους.Οι κυμαινόμενες εισόδους μπορούν να προκαλέσουν ακανόνιστη συμπεριφορά σε μικροελεγκτές και λογικά κυκλώματα, οδηγώντας σε ακούσιες καταστάσεις σήματος.Συνδέοντας μια αντίσταση 10kΩ μεταξύ ενός πείρου εισόδου και είτε της τάσης τροφοδοσίας (pull-up) είτε του εδάφους (pull-down), διατηρείται ένα καθορισμένο επίπεδο τάσης όταν δεν υπάρχει ενεργό σήμα.Αυτή η εφαρμογή είναι κοινή στις διεπαφές κουμπιών, οι ακροδέκτες GPIO (εισόδου/εξόδου γενικού σκοπού) και οι γραμμές επικοινωνίας I2C.Η τιμή 10kω είναι μια τυπική επιλογή επειδή παρέχει ισορροπία μεταξύ της κατανάλωσης ενέργειας και της ακεραιότητας του σήματος, εξασφαλίζοντας αξιόπιστη λειτουργία χωρίς υπερβολική κλήρωση ρεύματος.

Περιορισμός ρεύματος LED

Μια αντίσταση 10K χρησιμοποιείται συχνά σε κυκλώματα LED για να περιορίσει την ποσότητα του ρεύματος που ρέει μέσω του LED, εμποδίζοντας την να τραβήξει υπερβολικό ρεύμα και να καταστραφεί.Οι LED απαιτούν αποτελεσματικά ένα ελεγχόμενο ρεύμα και χωρίς αντίσταση ρεύματος, θα μπορούσαν να υπερθερμανθούν και να καούν.Τοποθετώντας μια αντίσταση 10KΩ σε σειρά με το LED, το ρεύμα περιορίζεται σε ασφαλές επίπεδο, εξασφαλίζοντας ότι η LED λειτουργεί μέσα στις ονομασίες του.Αυτό είναι σημαντικό σε συσκευές που τροφοδοτούνται με μπαταρίες όπου η ενεργειακή απόδοση αποτελεί προτεραιότητα.Χρησιμοποιώντας μια σωστή υπολογισμένη τιμή αντίστασης μπορεί να βοηθήσει στον έλεγχο της φωτεινότητας της LED, καθιστώντας την αντίσταση 10K ένα σημαντικό στοιχείο στο σχεδιασμό δεικτών LED, πίνακες εμφάνισης και συστήματα φωτισμού.

Τρανζίστορ μεροληψίας

Στα κυκλώματα ενισχυτή με βάση το τρανζίστορ, χρησιμοποιείται συνήθως μια αντίσταση 10K για την προκατειλημμένη, η οποία εξασφαλίζει ότι το τρανζίστορ λειτουργεί στην επιδιωκόμενη περιοχή λειτουργίας του.Οι αντιστάσεις μεροληψίας βοηθούν στον καθορισμό της σωστής τάσης βάσης σε τρανζίστορ διπολικής σύνδεσης (BJTS) ή την τάση πύλης σε τρανζίστορ πεδίου-αποτελέσματος (FETs), επιτρέποντάς τους να λειτουργούν αποτελεσματικά σε εφαρμογές ενίσχυσης ή εναλλαγής.Χωρίς σωστή μεροληψία, τα τρανζίστορ μπορεί είτε να μην ενεργοποιήσουν πλήρως είτε να εισάγουν κορεσμό, οδηγώντας σε παραμόρφωση σήματος ή αστάθεια απόδοσης.Η αντίσταση 10K παρέχει μια σταθερή τάση αναφοράς, επιτρέποντας σταθερή λειτουργία τρανζίστορ σε κυκλώματα όπως ενισχυτές ήχου, ενισχυτές RF και ρυθμιστές μεταγωγής.Επιλέγοντας μια κατάλληλη τιμή αντίστασης, μπορείτε να βελτιστοποιήσετε την απόδοση διατηρώντας παράλληλα τη διατήρηση της απόδοσης ισχύος και την ελαχιστοποίηση της περιττής εξουσίας ισχύος.

Σύναψη

Η αντίσταση 10K είναι ένα βασικό αλλά σημαντικό μέρος των ηλεκτρονικών κυκλωμάτων, βοηθώντας τους να εργάζονται ομαλά και αξιόπιστα.Με την κατανόηση του τρόπου εντοπισμού ενός με τον κώδικα χρώματος και γνωρίζοντας τις χρήσεις του, μπορείτε να κάνετε καλύτερα κυκλώματα.Είτε χρησιμοποιείται σε απλές ρυθμίσεις είτε σε πολύπλοκες συσκευές, η αντίσταση 10K είναι το κλειδί για την κατασκευή και τον καθορισμό ηλεκτρονικών ειδών, παρέχοντας σταθερότητα και ακρίβεια όπου κι αν χρησιμοποιείται.
