EPM7064STC100-7 CPLD: Χαρακτηριστικά, εφαρμογές και οδηγός προγραμματισμού στο σύστημα

Το EPM7064STC100-7 είναι ένα ισχυρό τσιπ από τη σειρά Max® 7000S της Intel, που έχει σχεδιαστεί για να χειρίζεται σύνθετες εργασίες σε ηλεκτρονικές συσκευές.Αυτός ο οδηγός εξετάζει τα κύρια χαρακτηριστικά και τις χρήσεις του EPM7064STC100-7, υπογραμμίζοντας την ικανότητά του να επαναπρογραμματίζεται εύκολα, η γρήγορη λειτουργία του και ο ευέλικτος σχεδιασμός του.Ιδανικό για πολλές διαφορετικές τεχνολογίες, από μικρά gadgets έως μεγάλα βιομηχανικά μηχανήματα, αυτό το τσιπ είναι ένα βασικό κομμάτι για την οικοδόμηση προηγμένων ψηφιακών κυκλωμάτων.

Κατάλογος

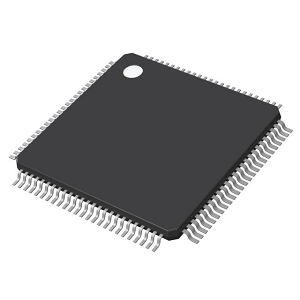

EPM7064STC100-7 Περιγραφή

Ο EPM7064STC100-7 είναι μια σύνθετη προγραμματιζόμενη λογική συσκευή (CPLD) από τη σειρά MAX® 7000S της Intel.Έχει 64 μακροκύτταρα και 1.250 πύλες, οι οποίες βοηθούν στην οικοδόμηση σύνθετων ψηφιακών κυκλωμάτων.Αυτό το τσιπ λειτουργεί με μέγιστη ταχύτητα 166,7 MHz, με καθυστέρηση σήματος 7,5 νανοδευτερόλεπτα (NS).Διαθέτει 68 ακίδες εισόδου/εξόδου (I/O) που λειτουργούν με λογική 3.3V και 5V, καθιστώντας εύκολη τη χρήση σε διαφορετικά κυκλώματα.Ένα βασικό χαρακτηριστικό είναι το 5.0V προγραμματισμό στο σύστημα (ISP) μέσω μιας διασύνδεσης JTAG (IEEE 1149.1).Αυτό σημαίνει ότι μπορείτε να το επαναπρογραμματίσετε χωρίς να το αφαιρέσετε από το κύκλωμα, διευκολύνοντας τις δοκιμές και τις ενημερώσεις.Έρχεται σε ένα λεπτό quad επίπεδη πακέτο 100 ακίδων (TQFP), το οποίο είναι ένα συμπαγές, επιφανειακό πακέτο.Αυτό το CPLD χρησιμοποιείται σε ενσωματωμένα συστήματα, επεξεργασία ψηφιακού σήματος, συσκευές επικοινωνίας και βιομηχανικό αυτοματισμό.

Παρέχουμε εξαρτήματα υψηλής ποιότητας και προσαρμοσμένες υπηρεσίες, οπότε είναι καλύτερο να τοποθετήσετε μαζί μας την τάξη σας για αξιόπιστες λύσεις CPLD.

EPM7064STC100-7 Χαρακτηριστικά

• Λογική υψηλής πυκνότητας: Το EPM7064STC100-7 έχει σχεδιαστεί με 64 μακροκύτταρα και 1.250 χρησιμοποιήσιμες πύλες, καθιστώντας την ιδιαίτερα κατάλληλη για την εφαρμογή σύνθετων λογικών λειτουργιών σε ψηφιακά κυκλώματα.Αυτή η αρχιτεκτονική υψηλής πυκνότητας επιτρέπει τη δημιουργία περίπλοκων λογικών σχεδίων διατηρώντας παράλληλα την αποτελεσματικότητα σε προγραμματιζόμενες λογικές λειτουργίες.Η καλά βελτιστοποιημένη δομή μακροκυττάρων εξασφαλίζει την αποτελεσματική αξιοποίηση των διαθέσιμων πόρων, υποστηρίζοντας τις προηγμένες συνδυαστικές και διαδοχικές λογικές εφαρμογές.

• Γρήγορη απόδοση: Χτισμένο για επεξεργασία υψηλής ταχύτητας, το EPM7064STC100-7 λειτουργεί με μέγιστη εσωτερική συχνότητα 166,7 MHz, επιτρέποντας την ταχεία εκτέλεση λογικών λειτουργιών.Η καθυστέρηση διάδοσης των 7,5 ns εξασφαλίζει ελάχιστη λανθάνουσα κατάσταση.Αυτή η δυνατότητα ταχείας μεταγωγής ενισχύει την ικανότητα της συσκευής να χειρίζεται αποτελεσματικά την επεξεργασία δεδομένων, την προετοιμασία των σήματος και τις εργασίες ελέγχου σήματος, καθιστώντας την αξιόπιστη επιλογή για απαιτητικά ψηφιακά συστήματα.

• Ευπροσάρμοστο I/O: Με 68 προγραμματιζόμενες ακίδες εισόδου/εξόδου, το EPM7064STC100-7 προσφέρει εξαιρετική ευελιξία για ενσωμάτωση σε διάφορα σχέδια κυκλώματος.Υποστηρίζοντας τόσο τα επίπεδα λογικής 3.3V και 5V, επιτρέπει την απρόσκοπτη συμβατότητα με διαφορετικές τάσεις του συστήματος, εξαλείφοντας την ανάγκη για πρόσθετες μετατοπιστές στάθμης τάσης.Αυτή η προσαρμοστικότητα το καθιστά κατάλληλο για εφαρμογές σε περιβάλλοντα μικτής τάσης, εξασφαλίζοντας ευρεία εφαρμογή σε ενσωματωμένα συστήματα, βιομηχανικούς ελέγχους και δίκτυα επικοινωνίας.

• Προγραμματισμός στο σύστημα (ISP): Ένα από τα πλεονεκτήματα του EPM7064STC100-7 είναι το 5.0V προγραμματισμό του συστήματος (ISP), που διευκολύνεται μέσω ενός IEEE STD.1149.1 Διεπαφή JTAG.Αυτή η δυνατότητα επιτρέπει την επαναπρογραμματισμό και την τροποποίηση των λογικών λειτουργιών χωρίς αποσύνθεση ή την κατάργηση της συσκευής, την απλούστευση της συντήρησης, της εντοπισμού σφαλμάτων και της επαναληπτικής ανάπτυξης.Η ικανότητα ISP μειώνει το χρόνο διακοπής και ενισχύει την ευελιξία των ενημερώσεων του υλικολογισμικού, καθιστώντας την ανεκτίμητη για δυναμικά και αναδιαμορφώσιμα ψηφιακά σχέδια.

EPM7064STC100-7 CAD Μοντέλα

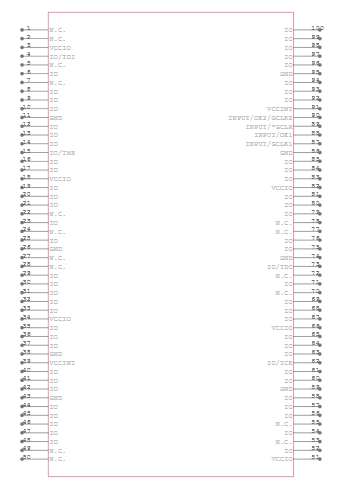

EPM7064STC100-7 Σύμβολο

EPM7064STC100-7 Αποτύπωμα

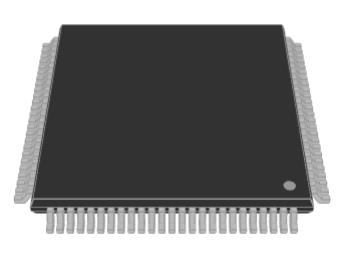

EPM7064STC100-7 3D μοντέλο

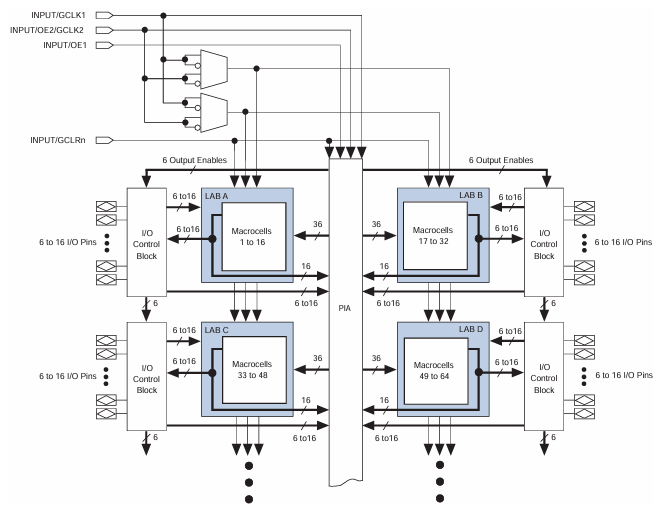

EPM7064STC100-7 Διάγραμμα μπλοκ

Ο EPM7064STC100-7 Διάγραμμα μπλοκ Δείχνει πώς συνδέονται και ελέγχονται τα λογικά στοιχεία του τσιπ.Διαθέτει τέσσερα μπλοκ συστοιχίας λογικής (LABS), με ετικέτα Α, Β, C και D, το καθένα που περιέχει 16 μακροκύτταρα.Αυτά τα μακροκύτταρα εκτελούν λειτουργίες λογικής και συνδέονται μέσω μιας προγραμματιζόμενης συστοιχίας διασύνδεσης (PIA), η οποία επιτρέπει την ευέλικτη δρομολόγηση σημάτων.Κάθε εργαστήριο συνδέεται με ένα μπλοκ ελέγχου εισόδου/εξόδου, χειρίζοντας έως και 16 ακίδες εισόδου/εξόδου ανά εργαστήριο.Το διάγραμμα παρουσιάζει επίσης παγκόσμια σήματα ελέγχου (GCLK1, GCLK2, OE1 και GCLRN) που βοηθούν στη διαχείριση των λειτουργιών ρολογιού και επαναφοράς για το τσιπ.Ορισμένες λογικές πύλες επεξεργάζονται αυτά τα σήματα πριν φτάσουν σε διάφορα μέρη του συστήματος.Ο σχεδιασμός του EPM7064STC100-7 επιτρέπει τη χρήση σε διάφορες προγραμματιζόμενες λογικές εφαρμογές, όπως μηχανές κατάστασης, αποκωδικοποίηση διευθύνσεων και άλλα προσαρμοσμένα ψηφιακά κυκλώματα.Οι ευέλικτες διασυνδέσεις του εξασφαλίζουν αποτελεσματική ροή σήματος και αξιόπιστη λειτουργία.

Προδιαγραφές EPM7064STC100-7

Τύπος	Παράμετρος
Κατασκευαστής	Altera/intel
Σειρά	MAX® 7000S
Συσκευασία	Δίσκος
Κατάσταση μέρους	Απηρχαιωμένος
Προγραμματιζόμενος τύπος	Σε προγραμματιζόμενο σύστημα
Χρόνος καθυστέρησης TPD (1) Max	7,5 ns
Προμήθεια τάσης - Εσωτερική	4.75V ~ 5.25V
Αριθμός λογικών στοιχείων/μπλοκ	4
Αριθμός μακροκύρων	64
Αριθμός πύλων	1250
Αριθμός I/O	68
Θερμοκρασία λειτουργίας	0 ° C ~ 70 ° C (ΤΑ)
Τύπος τοποθέτησης	Επιφανειακή βάση
Πακέτο / θήκη	100-TQFP
Πακέτο συσκευών προμηθευτή	100-TQFP (14x14)
Αριθμός προϊόντος βάσης	EPM7064

EPM7064STC100-7 Προγραμματισμός στο σύστημα (ISP) ακολουθία

Η EPM7064STC100-7, ένα μέρος της οικογένειας CPLD Max 7000S, ακολουθεί μια ακολουθία προγραμματισμού έξι σταδίων στο σύστημα (ISP) για να εξασφαλίσει σωστή διαμόρφωση.Αυτή η διαδικασία σας επιτρέπει να προγραμματίσετε τη συσκευή χωρίς να την αφαιρέσετε από την πλακέτα κυκλώματος.Η διαδικασία ISP περιλαμβάνει τη μετατόπιση των οδηγιών, των διευθύνσεων και των δεδομένων μέσω του ακροδέκτη TDI (δοκιμών σε) κατά την ανάκτηση των αποκρίσεων μέσω του ακροδέκτη TDO (δοκιμής).

Το πρώτο στάδιο, Εισάγετε ISP, εξασφαλίζει ότι η μετάβαση των ακίδων εισόδου/εξόδου από τη λειτουργία χρήστη σε λειτουργία ISP και απαιτεί περίπου 1ms.Ακολούθησε αυτό Δελτίο ελέγχου, όπου διαβάζεται το αναγνωριστικό πυριτίου της συσκευής για να επιβεβαιώσει τον σωστό στόχο.Στη συνέχεια, το Διαγραφή χύδην Οι μετατοπίσεις σταδίου στις οδηγίες διαγραφής και εφαρμόζουν έναν παλμό διαγραφής 100ms, εκκαθάριση όλων των υφιστάμενων δεδομένων στα κύτταρα EEPROM.Ο Πρόγραμμα Το στάδιο ακολουθεί, όπου οι διευθύνσεις και τα δεδομένα μετατοπίζονται διαδοχικά στη συσκευή, εφαρμόζοντας παλμούς προγραμματισμού για να διαμορφώσουν τα κύτταρα EEPROM.Κάθε διεύθυνση πρέπει να προγραμματίζεται μεμονωμένα, καθιστώντας αυτό το βήμα χρονοβόρο ανάλογα με τον αριθμό των κυττάρων EEPROM στη συσκευή.

Μόλις ολοκληρωθεί ο προγραμματισμός, το Επαληθεύω Το στάδιο εξασφαλίζει ότι τα δεδομένα έχουν αποθηκευτεί σωστά.Εδώ, οι παλμοί ανάγνωσης εφαρμόζονται στα κύτταρα EEPROM και τα ανακτηθέντα δεδομένα συγκρίνονται με τις αναμενόμενες τιμές.Εάν εντοπιστούν αποκλίσεις, ενδέχεται να απαιτείται επαναπρογραμματισμός.Τέλος, το Έξοδος ISP Το στάδιο εξασφαλίζει ότι οι ακροδέκτες I/O μεταβαίνουν στη λειτουργία χρήστη, απαιτώντας άλλα 1ms.Ο συνολικός χρόνος προγραμματισμού ή επαλήθευσης επηρεάζεται από δύο κύριους παράγοντες: ο χρόνος παλμού, που απαιτείται για τη διαγραφή EEPROM, τον προγραμματισμό και τις λειτουργίες ανάγνωσης και τον χρόνο μετατόπισης, ο οποίος εξαρτάται από τη συχνότητα TCK (ρολόι δοκιμής) και τον αριθμό των κύκλων που απαιτούνται για τη μεταφορά οδηγιών, διευθύνσεων και δεδομένων.Δεδομένου ότι οι διαφορετικές συσκευές με δυνατότητα ISP έχουν ποικίλους αριθμούς κυττάρων EEPROM, τόσο οι συνολικοί σταθεροί όσο και οι μεταβλητοί χρόνοι είναι μοναδικοί σε κάθε συσκευή.Ο συνολικός χρόνος ISP μπορεί να υπολογιστεί ως συνάρτηση της συχνότητας TCK, ο αριθμός των συσκευών -στόχου και η αρχιτεκτονική EEPROM.

Εφαρμογές EPM7064STC100-7

Ενσωματωμένα συστήματα

Το EPM7064STC100-7 χρησιμοποιείται ευρέως σε ενσωματωμένες εφαρμογές συστήματος, όπου χρησιμεύει ως ευέλικτη προγραμματιζόμενη λογική λύση για τον έλεγχο διαφόρων περιφερειακών, σημάτων επεξεργασίας και την εφαρμογή προσαρμοσμένων πρωτοκόλλων.Η ικανότητά του να διασυνδέεται με μικροελεγκτές και αισθητήρες επιτρέπει τη βελτιστοποίηση της απόδοσης του συστήματος διατηρώντας παράλληλα ένα συμπαγές αποτύπωμα.Με τη λειτουργία υψηλής ταχύτητας και τη χαμηλή κατανάλωση ενέργειας, είναι μια εξαιρετική επιλογή για ενσωματωμένες εφαρμογές που απαιτούν αξιοπιστία και αποτελεσματικότητα.

Ψηφιακή επεξεργασία σήματος (DSP)

Στην επεξεργασία ψηφιακού σήματος, το EPM7064STC100-7 παίζει ρόλο στην εφαρμογή φίλτρων, διαμόρφωσης σήματος και σε διάφορες μαθηματικές λειτουργίες.Οι ταχύτητες γρήγορης μεταγωγής και η καθυστέρηση χαμηλής διάδοσης καθιστούν κατάλληλο για το χειρισμό εργασιών επεξεργασίας δεδομένων υψηλής συχνότητας, εξασφαλίζοντας ελάχιστη καθυστέρηση στη μετατροπή και τον χειρισμό του σήματος.Χρησιμοποιείται συνήθως στην επεξεργασία ήχου, τις τηλεπικοινωνίες και τα συστήματα ραντάρ.

Επικοινωνίες δεδομένων

Το EPM7064STC100-7 χρησιμοποιείται εκτενώς σε συστήματα δικτύωσης και επικοινωνίας δεδομένων λόγω της ικανότητάς του να χειρίζεται λειτουργίες με ένταση λογικής όπως δρομολόγηση δεδομένων, buffering και διόρθωση σφαλμάτων.Οι προγραμματιζόμενες δυνατότητες I/O του επιτρέπουν να προσαρμοστεί σε διαφορετικά πρωτόκολλα επικοινωνίας, καθιστώντας το ένα πολύτιμο συστατικό σε διακόπτες Ethernet, δρομολογητές και τηλεπικοινωνιακές υποδομές.Η υποστήριξή του για προγραμματισμό στο σύστημα (ISP) επιτρέπει επίσης ενημερώσεις πεδίου, βελτιώνοντας την προσαρμοστικότητα σε περιβάλλοντα δυναμικής δικτύωσης.

Βιομηχανικός αυτοματισμός

Οι βιομηχανικές εφαρμογές απαιτούν υψηλή αξιοπιστία, ανθεκτικότητα και χαμηλή κατανάλωση ενέργειας, καθιστώντας το EPM7064STC100-7 μια προτιμώμενη επιλογή για προγραμματιζόμενους λογικούς ελεγκτές (PLCs), συστήματα ελέγχου κινητήρα και αυτοματοποιημένο εξοπλισμό δοκιμών.Με την προγραμματισμό του συστήματος που βασίζεται σε JTAG, παρέχει τη δυνατότητα βελτίωσης των διαδικασιών αυτοματισμού χωρίς να απαιτεί φυσική απομάκρυνση ή επανασχεδιασμό.Η ευελιξία του σε συμβατότητα τάσης καθιστά επίσης την κατάλληλη για διασύνδεση με ένα ευρύ φάσμα αισθητήρων και ενεργοποιητών που χρησιμοποιούνται σε βιομηχανικά περιβάλλοντα.

EPM7064STC100-7 Παρόμοια μέρη

• EPM7064STC44-10N

• EPM7064STC100-6

• EPM7064STC100-10

EPM7064STC100-7 Πλεονεκτήματα

Προγραμματισμός στο σύστημα (ISP)

Ένα από τα μεγαλύτερα πλεονεκτήματα του EPM7064STC100-7 είναι η ικανότητά του να επαναπρογραμματίζεται ενώ εξακολουθεί να τοποθετείται στο σύστημα.Αυτό εξαλείφει την ανάγκη για την αφαίρεση του τσιπ για ενημερώσεις, τη μείωση του χρόνου συντήρησης και τη βελτίωση της αποτελεσματικότητας.Μπορείτε να εφαρμόσετε τροποποιήσεις σχεδιασμού χωρίς να διακόψετε την παραγωγή, καθιστώντας την οικονομικά αποδοτική λύση για μακροπρόθεσμα έργα.

Απόδοση υψηλής ταχύτητας

Η συσκευή υποστηρίζει υψηλή εσωτερική συχνότητα λειτουργίας μέχρι 166,7 MHz, επιτρέποντας ταχείες ώρες επεξεργασίας δεδομένων και απόκρισης.Αυτό το καθιστά ιδανικό για εφαρμογές που απαιτούν επεξεργασία σήματος, λογικό έλεγχο και διασύνδεση υψηλής ταχύτητας, εξασφαλίζοντας ομαλότερη και πιο αξιόπιστη λειτουργία συστήματος.

Ευέλικτη υποστήριξη I/O

Με έως και 68 διαμορφώσιμες ακίδες I/O και συμβατότητα με επίπεδα πολλαπλών τάσης (3.3V, 5V και ανεκτικές επιλογές για 2.5V, 3.3V και 5V), το EPM7064STC100-7 προσφέρει ευελιξία στο σχεδιασμό του συστήματος.Επιτρέπει την απρόσκοπτη ενσωμάτωση σε διάφορα κυκλώματα και υποστηρίζει περιβάλλοντα μικτής τάσης, μειώνοντας τα προβλήματα συμβατότητας με άλλα εξαρτήματα.

Αξιόπιστη λειτουργία σε περιβάλλοντα

Σχεδιασμένο για να λειτουργεί σε εύρος θερμοκρασίας από 0 ° C έως 70 ° C, το EPM7064STC100-7 εξασφαλίζει συνεπή και σταθερή λειτουργία σε διάφορες συνθήκες.Αυτή η αξιοπιστία την καθιστά μια προτιμώμενη επιλογή για εφαρμογές όπου απαιτείται περιβαλλοντική σταθερότητα, όπως ο βιομηχανικός αυτοματισμός, οι τηλεπικοινωνίες και τα ενσωματωμένα συστήματα ελέγχου.

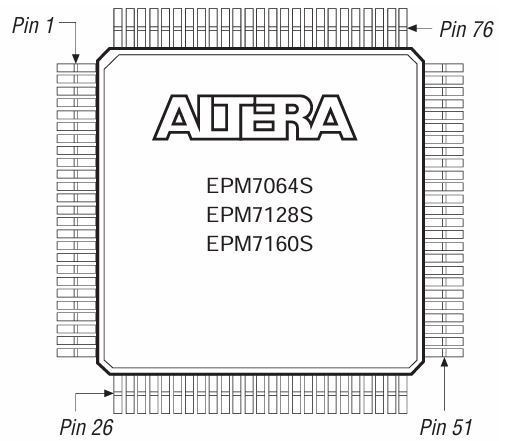

EPM7064STC100-7 Διάγραμμα pin-out

Το EPM7064STC100-7 είναι ένα CPLD (πολύπλοκη προγραμματιζόμενη λογική συσκευή) από τη σειρά Max 7000S της Altera, που στεγάζεται σε ένα λεπτό τετράγωνο πακέτο 100 ακίδων (TQFP-100).Αυτός ο τύπος πακέτου έχει σχεδιαστεί για εφαρμογές επιφανείας, προσφέροντας ισορροπία υψηλής πυκνότητας πείρου και συμπαγούς μεγέθους.Ο διάγραμμα Ακολουθεί ένα σχήμα αρίθμησης αριστερόστροφα, με τον ακροδέκτη 1 που βρίσκεται στην επάνω αριστερή γωνία του πακέτου.Μετακίνηση αριστερόστροφα, οι πρώτες 25 καρφίτσες καταλαμβάνουν την αριστερή πλευρά, οι ακίδες 26 έως 50 τοποθετούνται κατά μήκος της κάτω άκρης, οι ακίδες 51 έως 75 συνεχίζονται κατά μήκος της δεξιάς πλευράς και οι καρφίτσες 76 έως 100 κατανέμονται κατά μήκος της επάνω άκρης.Ο Πακέτο TQFP-100 Διαθέτει λεπτές οδηγούς που εκτείνονται προς τα έξω και από τις τέσσερις πλευρές του επίπεδου, τετραγωνικού σώματος.Αυτός ο σχεδιασμός ενισχύει τη συμβατότητα επιφανείας διατηρώντας ταυτόχρονα επαρκή απόσταση PIN για εύκολη συγκόλληση και συναρμολόγηση.Το βήμα μολύβδου (απόσταση μεταξύ των παρακείμενων ακίδων) είναι τυπικά 0,5mm, βελτιστοποιώντας την ακεραιότητα του σήματος, ενώ ελαχιστοποιεί το συνολικό αποτύπωμα.

EPM7064STC100-7 Κατασκευαστής

Το EPM7064STC100-7 είναι ένα CPLD (σύνθετη προγραμματιζόμενη λογική συσκευή) που αναπτύχθηκε αρχικά από την Altera, μια εταιρεία ημιαγωγών γνωστή για τις προγραμματιζόμενες λογικές λύσεις της.Το 2015, Πληροφορία Αποκτηθεί Altera, ενσωματώνοντας τις σειρές προϊόντων FPGA και CPLD στην ομάδα προγραμματιζόμενων λύσεων της Intel (PSG).Από τότε, το EPM7064STC100-7 έχει χαρακτηριστεί υπό την Intel, αν και έχει επισημανθεί ως παρωχημένη.Η Intel, ως κατασκευαστής, διατήρησε την υποστήριξη Legacy για CPLDs Max® 7000S, συμπεριλαμβανομένου αυτού του μοντέλου, ενώ σταδιακά μετατοπίζει την εστίασή της προς τις σύγχρονες τεχνολογίες FPGA και προγραμματιζόμενες λογικές.

Σύναψη

Το EPM7064STC100-7 συγκεντρώνει πολύπλοκες λειτουργίες, γρήγορη απόδοση και εύκολες ενημερώσεις σε ένα τσιπ, αποδεικνύοντας την αξία του σε προκλητικές ψηφιακές ρυθμίσεις.Αυτός ο οδηγός έχει δείξει πώς λειτουργεί, τι χρησιμοποιείται και πώς ταιριάζει σε διάφορα ηλεκτρονικά συστήματα.Βοηθά να κάνουν οι συσκευές να λειτουργούν ομαλά και αποτελεσματικά, αποδεικνύοντας ότι εξακολουθεί να είναι πολύ χρήσιμη για πολλές εφαρμογές.Αυτός ο οδηγός παρέχει μια σαφή εικόνα του τρόπου με τον οποίο το EPM7064STC100-7 μπορεί να συμβάλει στην αποτελεσματική βελτίωση των ηλεκτρονικών σχεδίων και των λειτουργιών του συστήματος.

Φύλλο δεδομένων PDF

EPM7064STC100-7 δελτία δεδομένων:

Max 7000.pdf
