Πλήρης οδηγός για καλώδια Jumper: Τύποι, χρήσεις και πώς να τα επιλέξετε

Αυτός ο οδηγός αφορά όλα τα καλώδια Jumper, απλά καλώδια που σας επιτρέπουν να συνδέσετε τμήματα ενός κυκλώματος χωρίς να χρησιμοποιείτε συγκόλληση.Εξηγεί ποια είναι τα καλώδια Jumper, ποια είναι τα διαφορετικά χρώματα των καλωδίων και οι τύποι των συνδετήρων από τους οποίους μπορείτε να επιλέξετε.Θα μάθετε επίσης τη διαφορά μεταξύ στερεών και λανθάνων καλωδίων, πώς να χρησιμοποιείτε ειδικά καλώδια κλιπ αλιγάτορα και πώς τα καλώδια jumper δεν είναι τα ίδια με τα μεγάλα καλώδια jumper που χρησιμοποιούνται για τα αυτοκίνητα.Ο οδηγός σας δείχνει επίσης πώς να επιλέξετε τα σωστά καλώδια jumper και όπου χρησιμοποιούνται συνήθως.

Κατάλογος

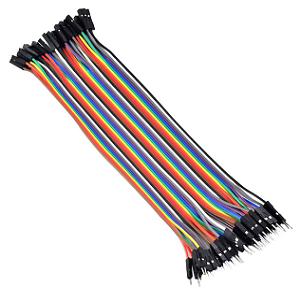

Τι είναι τα καλώδια jumper;

Καλώδια βραχυκυκλωτήρα είναι απλά, επαναχρησιμοποιήσιμα καλώδια που χρησιμοποιούνται για να δημιουργούν προσωρινές ηλεκτρικές συνδέσεις μεταξύ διαφορετικών τμημάτων ενός κυκλώματος.Αντί για τα εξαρτήματα συγκόλλησης μαζί, τα οποία είναι μόνιμα, αυτά τα καλώδια σας επιτρέπουν εύκολα να συνδέσετε και να αποσυνδέσετε τα σημεία ανάλογα με τις ανάγκες.Επειδή είναι ευέλικτα και δεν απαιτούν εργαλεία για τη σύνδεση, διευκολύνουν τη δοκιμή διαφορετικών ρυθμίσεων, διορθώστε τα προβλήματα και δοκιμάζουν γρήγορα νέες ιδέες.

Τα καλώδια Jumper βοηθούν επίσης στην αποφυγή της ζημιάς θερμότητας που μπορεί να προέλθει από τη συγκόλληση, η οποία προστατεύει τα ευαίσθητα μέρη.Σε πιο προχωρημένα περιβάλλοντα, χρησιμοποιούνται για να δημιουργήσουν γρήγορα πρωτότυπα ή να προσομοιώσουν πώς θα συμπεριφερθεί ένα κύκλωμα πριν δεσμευτεί σε ένα πίνακα τυπωμένων κυκλωμάτων (PCB).Μπορείτε να τα χρησιμοποιήσετε για να εισάγετε σήματα, να ελέγξετε εάν τα μέρη λειτουργούν ή προσωρινά παρακάμπτουν τμήματα ενός κυκλώματος.Είναι καλό για γρήγορη ανάπτυξη και πειραματισμό στα ηλεκτρονικά.

Χρώματα καλωδίων Jumper

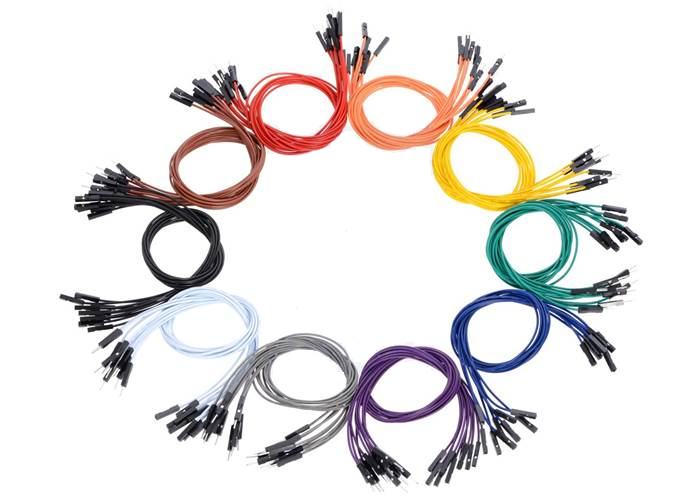

Εικόνα 2. Χρώματα καλωδίων Jumper

Τα χρώματα της μόνωσης καλωδίων βοηθούν στην οργάνωση και τον εντοπισμό συνδέσεων.Αυτά τα χρώματα ακολουθούν κοινές συμβάσεις:

• Κόκκινο (VCC ή τροφοδοτικό)

Τα κόκκινα καλώδια χρησιμοποιούνται συνήθως για να υποδεικνύουν μια σύνδεση με μια θετική πηγή τάσης.Αυτό θα μπορούσε να είναι +5V, +3.3V, ή οποιαδήποτε άλλη καθορισμένη σιδηροτροχιά σε ένα κύκλωμα.Χρησιμοποιώντας το Red for Power, γίνεται άμεσα αναγνωρίσιμο, μειώνοντας τον κίνδυνο να το συνδέει τυχαία όπου πρέπει να πάει ένα έδαφος ή σήμα, ένα σφάλμα που θα μπορούσε να βλάψει τα εξαρτήματα ή να προκαλέσει δυσλειτουργία.

• Μαύρο (GND)

Τα μαύρα καλώδια είναι σχεδόν παγκοσμίως κατανοητά ότι αντιπροσωπεύουν συνδέσεις εδάφους.Το έδαφος είναι το σημείο αναφοράς σε ένα κύκλωμα από το οποίο μετριούνται οι τάσεις και είναι σημαντικό για την ολοκλήρωση των ηλεκτρικών βρόχων.Η διατήρηση των καλωδίων εδάφους συνεπής και σαφώς σημειωμένα σε μαύρο, βοηθά στην εξασφάλιση ασφαλούς και ακριβούς καλωδίωσης.

• Κίτρινο/πράσινο/λευκό/μπλε (γραμμές σήματος ή ελέγχου)

Αυτά τα χρώματα προορίζονται για διαδρομές σήματος, καλώδια που μεταφέρουν δεδομένα, μετρήσεις αισθητήρων ή οδηγίες ελέγχου μεταξύ των εξαρτημάτων. Κίτρινος Συχνά υποδηλώνει αναλογικά σήματα ή γραμμές επικοινωνίας όπως το I2C (SCL) ή το SPI.Το πράσινο μπορεί να υποδεικνύει ψηφιακό έλεγχο ή λογικά σήματα (όπως ακροδέκτες ψηφιακής εξόδου Arduino).Το λευκό και το μπλε μπορούν να εξυπηρετήσουν ευέλικτους σκοπούς, που χρησιμοποιούνται συχνά όπου οι πολλαπλές γραμμές σήματος πρέπει να διακρίνονται μεταξύ τους. Λευκό επιλέγεται συχνά για σήματα ρολογιού ή δευτερεύουσες γραμμές επικοινωνίας, ενώ μπλε Μπορεί να υποδηλώνει χαμηλή προτεραιότητα ή βοηθητικά σήματα.

Η χρήση καλωδίων με χρωματική κωδικοποίηση βοηθά στην αποφυγή σύγχυσης, ειδικά σε γεμάτα ή σύνθετα κυκλώματα.Καθιστά ευκολότερο να εντοπίσετε λάθη, να μοιραστείτε διαγράμματα και να αντιμετωπίσετε τις ομάδες ή τις ρυθμίσεις της τάξης.Η διατήρηση ενός σταθερού χρωματικού σχήματος βοηθά επίσης να διατηρηθούν τα καλώδια οργανωμένα και να μειώσουν την ψυχική κόπωση κατά τη διάρκεια της εντοπισμού σφαλμάτων.

Τύποι καλωδίων Jumper

Τα καλώδια Jumper είναι σημαντικά εξαρτήματα σε πρωτότυπα και σχεδιασμό κυκλωμάτων, επιτρέποντας προσωρινές και ευέλικτες συνδέσεις μεταξύ διαφορετικών τμημάτων ενός κυκλώματος.Έρχονται σε τρεις κύριους τύπους σύνδεσης, ο καθένας κατάλληλος για συγκεκριμένες εφαρμογές:

1. Αρσενικό έως αρσενικό (M-M)

Αυτά τα καλώδια βραχυκυκλωτήρα έχουν συμπαγείς καρφίτσες, ή "αρσενικούς" συνδετήρες, και στα δύο άκρα.Χρησιμοποιούνται κυρίως για τη σύνδεση δύο γυναικείων κεφαλίδων, όπως αυτές που βρίσκονται σε πίνακες ή πίνακες μικροελεγκτή (όπως το Arduino).Οι συμπαγείς μεταλλικές άκρες είναι συνήθως 0,1 ίντσες (2,54 mm) σε διάμετρο, η οποία ταιριάζει με την απόσταση των τυπικών υποδοχών και κεφαλίδων.Αυτός ο τύπος είναι χρήσιμος όταν κατασκευάζει κυκλώματα απευθείας σε ένα breadboard, καθώς οι καρφίτσες ταιριάζουν άνετα στις υποδοχές του breadboard, εξασφαλίζοντας μια σταθερή σύνδεση.Τα καλώδια Jumper M-M είναι ιδανικά για ταχέως σχεδιαστικά σχέδια κυκλωμάτων χωρίς συγκόλληση.Τα καλώδια στο παρακάτω σχήμα συνδέονται μαζί σε μια επίπεδη κορδέλα.Αυτό τους κρατάει οργανωμένους και διευκολύνει την παρακολούθηση του καλωδίου που πηγαίνει εκεί.Πολλοί τους χρησιμοποιούν για να χτίσουν τα κυκλώματα γρήγορα και να αλλάζουν τα πράγματα εύκολα κατά τη διάρκεια των δοκιμών ή της μάθησης.Μπορείτε να τα συνδέσετε και να τα αποσυνδέσετε όπως απαιτείται χωρίς εργαλεία.

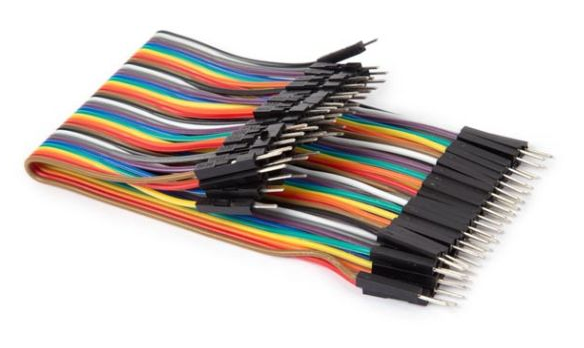

Εικόνα 3.

2. Αρσενικό έως θηλυκό (M-F)

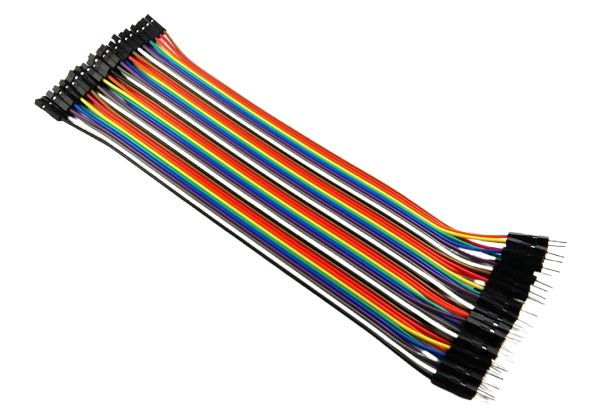

Τα καλώδια βραχυκυκλωτήρα που φαίνονται στο σχήμα 4 είναι τύπου αρσενικού έως θηλυκού (M-F).Κάθε σύρμα διαθέτει ένα αρσενικό πείρο στο ένα άκρο και μια θηλυκή πρίζα από την άλλη, καθιστώντας τα ιδανικά για τη σύνδεση εξαρτημάτων με αρσενικές ακίδες κεφαλίδας όπως αισθητήρες, μονάδες ή πίνακες μικροελεγκτή σε άλλα μέρη ενός κυκλώματος.Το αρσενικό άκρο έχει σχεδιαστεί για να συνδέεται σε ένα breadboard ή κεφαλίδα σε μια πλακέτα ανάπτυξης, ενώ το θηλυκό άκρο συνδέεται με ασφάλεια με εκτεθειμένες ακίδες σε άλλη συσκευή ή μονάδα.Αυτά τα καλώδια Jumper M-F προσφέρουν εξαιρετική ευελιξία, ειδικά όταν διασυνδέονται με εξωτερικά περιφερειακά σε πρωτοτύπους και δοκιμές κυκλωμάτων.

Εικόνα 4.

3. Γυναίκα έως γυναίκα (F-F)

Γυναίκα έως θηλυκά (F-F) καλώδια jumper διαθέτουν υποδοχές υποδοχής και στα δύο άκρα.Τα καλώδια Jumper F-F χρησιμοποιούνται σε περιβάλλοντα πρωτότυπου και ηλεκτρονικού αναπτυξιακού.Επιτρέπουν γρήγορες και αξιόπιστες συνδέσεις μεταξύ αναπτυξιακών πίνακες, όπως οι πλατφόρμες Raspberry Pi, Arduino ή άλλες πλατφόρμες μικροελεγκτών και εξωτερικών εξαρτημάτων όπως αισθητήρες, οθόνες ή ενότητες που εκθέτουν κεφαλίδες αρσενικών καρφίτσες.Αυτό εξαλείφει την ανάγκη για συγκόλληση, η οποία μπορεί να είναι επωφελής όταν δοκιμάζουν κυκλώματα ή αναδιαμορφώσεις συχνά ρυθμίσεις.Κάθε σύρμα στη δέσμη είναι χρωματική κωδικοποίηση, το οποίο βοηθά στην οργάνωση και την ανιχνευσιμότητα κατά τη διάρκεια του σχεδιασμού και του εντοπισμού σφαλμάτων.Οι θηλυκές υποδοχές σε κάθε άκρο ταιριάζουν άνετα σε τυπικές κεφαλίδες αρσενικών κεφαλίδων 0,1 ιντσών (2,54 mm), εξασφαλίζοντας μια ασφαλή και συνεπή ηλεκτρική σύνδεση.

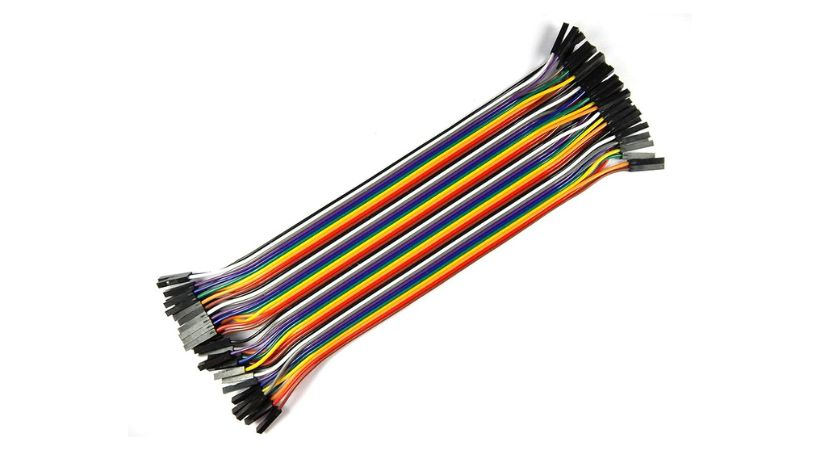

Εικόνα 5. Γυναίκα έως θηλυκό καλώδιο Jumper

Τύποι κεφαλής σύνδεσης

Τα άκρα των καλωδίων Jumper, τα οποία συνδέουν διαφορετικά μέρη ενός κυκλώματος, μπορούν να έρθουν σε διαφορετικά σχήματα.Αυτά τα σχήματα είναι σημαντικά επειδή επηρεάζουν πόσο καλά ταιριάζουν τα καλώδια και παραμένουν στη θέση τους.Εδώ είναι οι δύο πιο συνηθισμένοι τύποι:

1. τετραγωνικά κεφάλια

Αυτά έχουν ένα επίπεδο, τετράγωνο σχήμα.Ταιριάζουν άνετα σε breadboards (ένα εργαλείο που χρησιμοποιείται για την κατασκευή κυκλωμάτων χωρίς συγκόλληση) ή κεφαλίδες ακίδων (μικρές σειρές μεταλλικών ακίδων).Επειδή ταιριάζουν σφιχτά, τα τετράγωνα κεφάλια είναι ιδανικά για να κάνουν τακτοποιημένες, ασφαλείς συνδέσεις.Είναι χρήσιμα σε στενούς χώρους ή σε έργα που κινούνται γύρω από πολλά, όπως ρομπότ, όπου τα καλώδια πρέπει να παραμείνουν σταθερά στη θέση τους.

2. Στρογγυλά κεφάλια

Αυτά τα άκρα είναι στρογγυλά και δεν ταιριάζουν τόσο σφιχτά όσο τα τετράγωνα.Ωστόσο, μπορούν να είναι ευκολότερο να χρησιμοποιηθούν σε ασυνήθιστες ή σπιτικές ρυθμίσεις, όπου οι τρύπες μπορεί να μην έχουν το ίδιο μέγεθος.Τα στρογγυλά κεφάλια σας δίνουν μεγαλύτερη ευελιξία κατά την οικοδόμηση του κύκλου σας, ειδικά αν προσπαθείτε κάτι καινούργιο ή εργάζεστε με εξαρτήματα που δεν είναι στάνταρ.

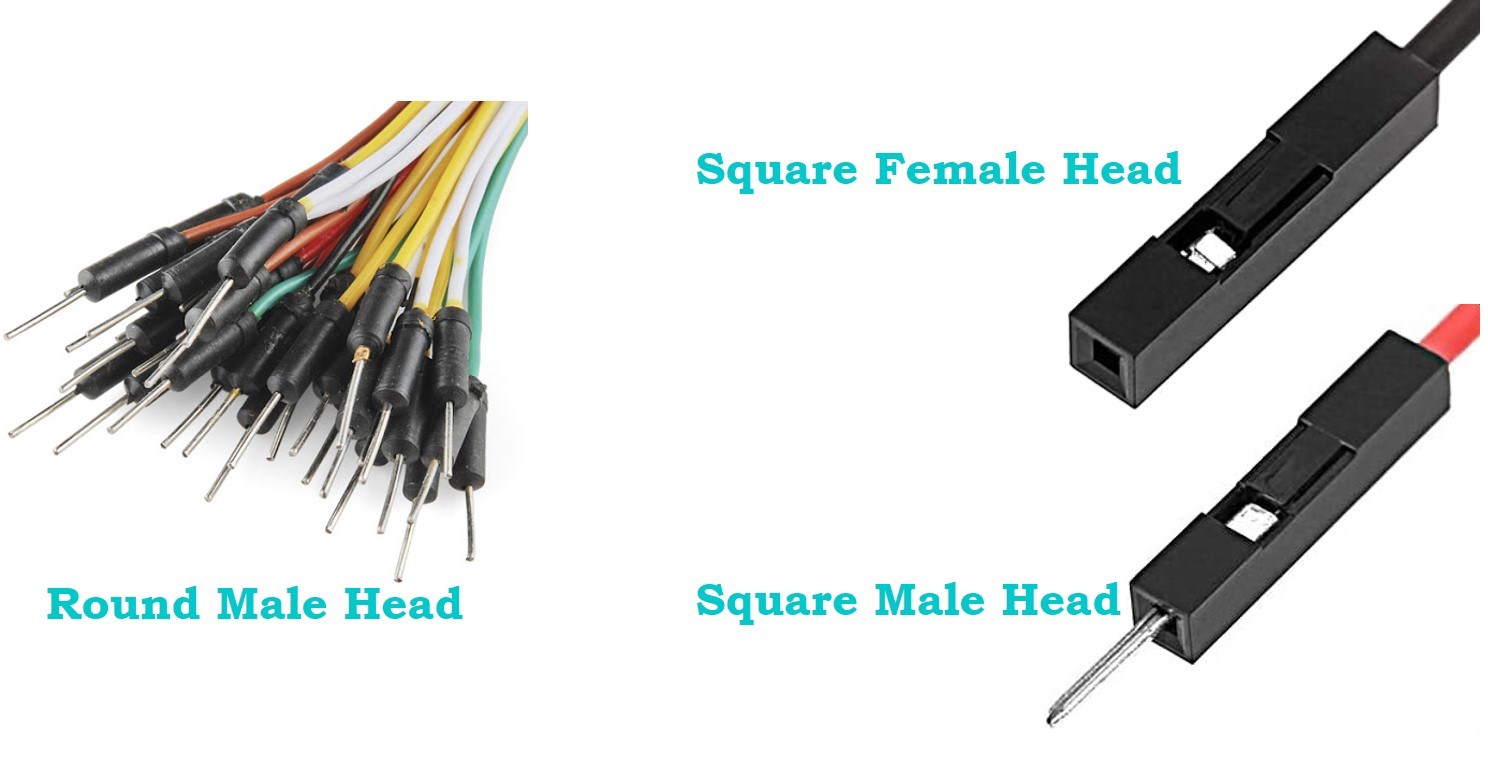

Εικόνα 6. Κεφαλές τετράγωνου συνδετήρα και στρογγυλά κεφάλια

Καλώδια βραχυκυκλωτήρα με κλιπ αλιγάτορα

Τα καλώδια jumper του Alligator είναι ένας μοναδικός τύπος σύνδεσης που χρησιμοποιείται συχνά στα ηλεκτρονικά.Σε αντίθεση με τα τυπικά καλώδια βραχυκυκλωτήρα που έχουν άκρα PIN ή υποδοχής, αυτά διαθέτουν μεταλλικά κλιπ που μοιάζουν με μικροσκοπικές σιαγόνες κροκοδείλου, εξ ου και το όνομα "κλιπ αλιγάτορα".Τα κλιπ έχουν οδοντωτά δόντια που τους επιτρέπουν να πιάνουν σταθερά σε διάφορα εξαρτήματα.Δεν χρειάζονται ειδικές υποδοχές ή συνδέσμους για λειτουργία.Απλώς ανοίξτε το κλιπ, συνδέστε το σε ένα καλώδιο, ένα τερματικό ή οποιοδήποτε εκτεθειμένο μεταλλικό τμήμα ενός κυκλώματος και είναι έτοιμο για χρήση.

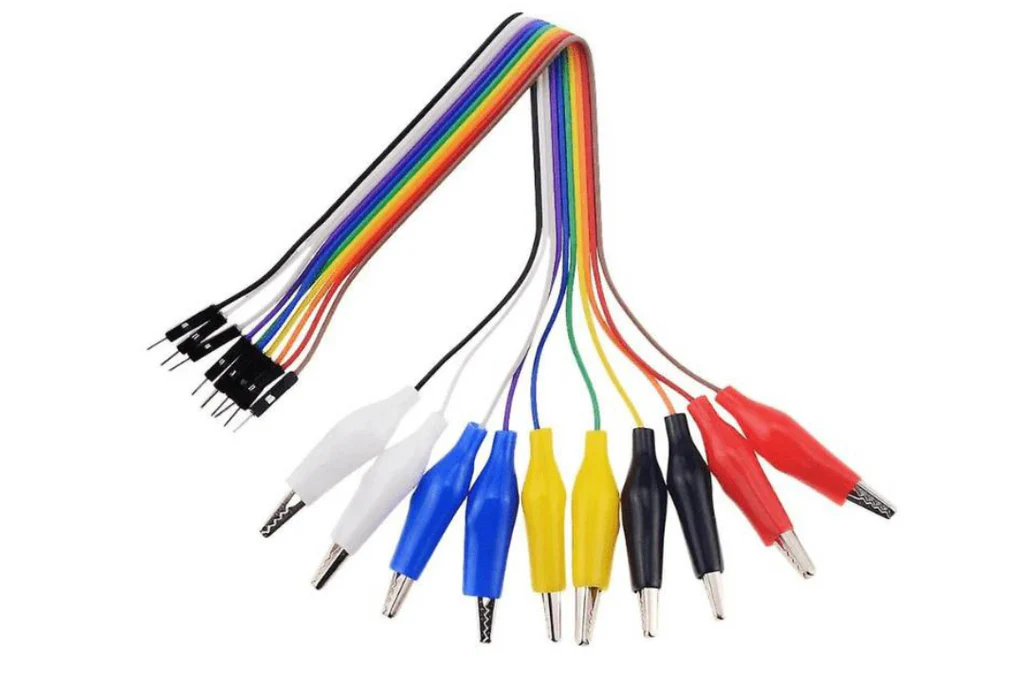

Εικόνα 7. Καλώδια βραχυκυκλωτήρα αλιγάτορα

Αυτά τα καλώδια είναι χρήσιμα για γρήγορα πειράματα ή προσωρινές ρυθμίσεις.Για παράδειγμα, εάν δοκιμάζετε ένα ηλιακό πάνελ ή προσπαθείτε να κάνετε μια γρήγορη σύνδεση μπαταρίας και δεν έχετε τη σωστή υποδοχή, τα κλιπ αλιγάτορα μπορούν να σφίξουν στα απαραίτητα σημεία επαφής με ευκολία.Είναι επίσης ιδανικά για την τοποθέτηση σε βίδες, μεταλλικά μαξιλάρια ή γυμνά άκρα σύρματος.Ενώ μπορεί να μην προσφέρουν την πιο καλή σύνδεση, είναι τέλεια όταν η ταχύτητα και η ευκολία έχουν σημασία όπως σε πρωτοτύπους ή δοκιμές φάσεων.Τα καλώδια συχνά έρχονται σε διαφορετικά χρώματα (όπως κόκκινο, μαύρο ή κίτρινο), καθιστώντας ευκολότερη την παρακολούθηση των συνδέσεών σας.

Στερεά εναντίον καλώδια βραχυκυκλωτήρα πυρήνα

Τα καλώδια Jumper είναι διαθέσιμα σε δύο κύριους τύπους, συμπαγή πυρήνα και λανθάνον πυρήνα, που προσφέρει ξεχωριστά πλεονεκτήματα με βάση το πώς χειρίζονται, λυγίζουν και υπομένουν σε διάφορα έργα.Η κατανόηση του πότε να χρησιμοποιήσετε το καθένα μπορεί να οδηγήσει σε πιο αξιόπιστο, πιο αξιόπιστα κυκλώματα και να ελαχιστοποιήσει τους πιθανούς πονοκεφάλους.

Συμπαγής πυρήνας Τα καλώδια αποτελούνται από έναν ενιαίο, άκαμπτο αγωγό που κρατά το σχήμα του όταν λυγίζει, καθιστώντας τα ιδανικά για breadboarding.Η δυσκαμψία τους βοηθά στη διατήρηση των τακτοποιημένων, οργανωμένων διατάξεων, οι οποίες απλοποιούν τις συνδέσεις και την εντοπισμό σφαλμάτων.Αυτή η ακαμψία, ωστόσο, μπορεί επίσης να είναι ένα μειονέκτημα.Η συχνή κάμψη ή αιχμηρές γωνίες μπορεί να αποδυναμώσει το σύρμα και να το προκαλέσει να σπάσει, ειδικά κοντά στα άκρα.Ως αποτέλεσμα, τα σύρματα συμπαγούς πυρήνα δεν είναι η καλύτερη επιλογή για κυκλώματα που πρέπει να μετακινήσουν ή να υπομείνουν σταθερό χειρισμό.

Από την άλλη πλευρά, λανθάνον πυρήνα Τα καλώδια είναι κατασκευασμένα από πολλά λεπτά σκέλη σύρματος στριμμένα μαζί, προσφέροντας ανώτερη ευελιξία.Αυτό τους καθιστά κατάλληλο για εφαρμογές που περιλαμβάνουν κίνηση, όπως ρομποτική, φορητά ή κινητά συσκευές.Αντέχουν συχνή κάμψη και είναι ευκολότερο να εργαστούν σε περιορισμένα ή δυναμικά περιβάλλοντα.Ωστόσο, τα μαλακά, ευέλικτα άκρα τους μπορούν να σπάσουν ή να σπάσουν, αν δεν είναι σωστά προετοιμασμένα, τα οποία μπορεί να περιπλέξουν την εισαγωγή σε breadboards.

Καλώδια jumper έναντι καλωδίων jumper

Παρά τα παρόμοια ονόματά τους, τα καλώδια Jumper και τα καλώδια Jumper έχουν σχεδιαστεί για εντελώς διαφορετικές χρήσεις και ηλεκτρικές απαιτήσεις.Η γνώση της διαφοράς απαιτείται τόσο για την ασφάλεια όσο και για τη σωστή λειτουργία σε ηλεκτρονικά και αυτοκίνητα.

Καλώδια βραχυκυκλωτήρα είναι λεπτό, μονωμένα καλώδια που χρησιμοποιούνται σε ηλεκτρονικά κυκλώματα χαμηλής ισχύος, ειδικά κατά τη διάρκεια των πρωτότυπων.Έχουν σχεδιαστεί για να χειρίζονται χαμηλή τάση και μικρά ρεύματα, ιδανικά για τη σύνδεση εξαρτημάτων όπως τα breadboards, τους αισθητήρες και τους μικροελεγκτές.Συχνά χρωματικά κωδικοποιημένα (κόκκινο για ισχύ, μαύρο για έδαφος και άλλα χρώματα για σήματα), αυτά τα καλώδια βοηθούν στη διατήρηση της καλωδίωσης οργανωμένη και εύκολη στην εντοπισμό σφαλμάτων.Έρχονται σε διαμορφώσεις αρσενικού σε άνδρες, ανδρών και θηλυκών και θηλυκών σε θηλυκά, καθιστώντας απλές συνδέσεις χωρίς συγκόλληση.

Αντίθετα, καλώδια βραχίονα είναι παχιά, ανθεκτικά καλώδια που κατασκευάστηκαν για εργασίες υψηλού ρεύματος, όπως οι μπαταρίες αυτοκινήτων με εκκίνηση.Με βαριά μόνωση και μεγάλα κλιπ αλιγάτορα σε κάθε άκρο, γίνονται για να υπομείνουν υψηλή θερμότητα, τραχύ χειρισμό και έντονα ηλεκτρικά φορτία.Η χρήση τους σε ευαίσθητα ηλεκτρονικά θα μπορούσε να προκαλέσει σοβαρές ζημιές, ακριβώς όπως η χρήση ελαφρών καλωδίων βραχυκυκλωτήρα στις ρυθμίσεις αυτοκινήτων θα μπορούσε να οδηγήσει σε υπερθέρμανση ή ακόμα και φωτιά.

Η χρήση του λανθασμένου τύπου καλωδίου μπορεί να είναι επικίνδυνη.Επιλέγετε πάντα το σωστό σύνδεσμο με βάση την τάση και τις τρέχουσες ανάγκες της συγκεκριμένης εφαρμογής σας.

Επιλογή και χρήση καλωδίων Jumper

Κατά τη λήψη καλωδίων Jumper, εξετάστε:

• Τύπος πυρήνα

Κατά την επιλογή καλωδίων Jumper, ένα από τα πρώτα πράγματα που πρέπει να εξετάσετε είναι ο τύπος πυρήνα, συμπαγής ή λανθάνον.Τα σύρματα συμπαγούς πυρήνα αποτελούνται από ένα μόνο κομμάτι μετάλλου και αποτιμώνται για την ακαμψία τους.Κρατούν το σχήμα τους όταν λυγίζουν, γεγονός που τους καθιστά ιδανικό για breadboard και άλλες σταθερές ρυθμίσεις.Ωστόσο, γίνονται εύθραυστα με την πάροδο του χρόνου και μπορούν να σπάσουν αν λυγίσει επανειλημμένα.Από την άλλη πλευρά, τα καλωδιακά καλώδια πυρήνα είναι κατασκευασμένα από πολλά λεπτά σκέλη στριμμένα μαζί, δίνοντάς τους πολύ μεγαλύτερη ευελιξία.Αυτό τα καθιστά ιδανικά για εφαρμογές όπου τα καλώδια πρέπει να κινούνται συχνά, όπως στη ρομποτική, τα φορητά ή τις ρυθμίσεις δοκιμών που αλλάζουν συχνά.Η επιλογή του σωστού τύπου πυρήνα εξασφαλίζει τόσο την ανθεκτικότητα όσο και τη λειτουργικότητα του κυκλώματος σας με την πάροδο του χρόνου.

• Καλωδίου

Το μετρητή ενός καλωδίου Jumper αναφέρεται στο πάχος του και παίζει ρόλο στο πόσο καλά το καλώδιο χειρίζεται το ηλεκτρικό ρεύμα.Ο μετρητής σύρματος μετράται σε AWG (αμερικανικό μετρητή σύρματος), όπου ένας χαμηλότερος αριθμός σημαίνει παχύτερο σύρμα.Για παράδειγμα, το 22 AWG είναι παχύτερο και μπορεί να μεταφέρει περισσότερα από 30 AWG.Τα παχύτερα καλώδια είναι καλύτερα κατάλληλα για εργασίες υψηλού ρεύματος όπως η τροφοδοσία κινητήρων ή η λειτουργία των κύριων γραμμών ηλεκτρικής ενέργειας, καθώς μειώνουν τον κίνδυνο πτώσης τάσης και υπερθέρμανσης.Τα λεπτότερα καλώδια, όπως 28-30 AWG, είναι πιο κατάλληλα για γραμμές σήματος και συνδέσεις χαμηλής ισχύος μεταξύ μικροελεγκτών, αισθητήρων ή τσιπς.Η αντιστοίχιση του μετρητή σύρματος με τις ηλεκτρικές απαιτήσεις του κυκλώματος σας βοηθά στη διατήρηση της ασφαλούς και αποτελεσματικής λειτουργίας.

• Τύπος σύνδεσης

Τα καλώδια Jumper είναι διαθέσιμα με διάφορους τύπους συνδετήρων και η επιλογή του σωστού είναι το κλειδί για την οικοδόμηση ενός αξιόπιστου κυκλώματος.Τα πιο συνηθισμένα άκρα σύνδεσης περιλαμβάνουν αρσενικές καρφίτσες, θηλυκές υποδοχές και κλιπ αλιγάτορα.Τα σύρματα αρσενικού-ανδρικού (M-M) χρησιμοποιούνται για τη σύνδεση δύο θηλυκών κεφαλίδων, όπως από ένα breadboard σε ένα Arduino.Τα καλώδια αρσενικών προς θηλυκό (M-F) είναι χρήσιμα κατά τη σύνδεση μιας πλακέτας με έναν αισθητήρα ή μια ενότητα που έχει αρσενικές καρφίτσες.Τα σύρματα θηλυκών έως θηλυκών (F-F) είναι χρήσιμα όταν και οι δύο συσκευές συνδέετε έχουν αρσενικές κεφαλίδες.Εν τω μεταξύ, τα κλιπ αλιγάτορα είναι καλύτερα για γρήγορες δοκιμές, προσωρινές ρυθμίσεις ή σύνδεση με ακανόνιστα ακροδέκτες όπως βίδες ή γυμνά καλώδια.Η επιλογή των σωστών συνδετήρων εμποδίζει τις απογοητευτικές αναντιστοιχίες και εξασφαλίζει μια άνετη, αξιόπιστη εφαρμογή στο κύκλο σας.

• Χρωματική κωδικοποίηση

Η χρήση καλωδίων jumper με χρωματισμό είναι ένας απλός αλλά ισχυρός τρόπος για να φέρετε σαφήνεια στο σχεδιασμό του κυκλώματος.Αν και το χρώμα του καλωδίου δεν έχει αντίκτυπο στην ηλεκτρική λειτουργία, η διατήρηση ενός σταθερού χρωματικού σχήματος βοηθά στον εντοπισμό των συνδέσεων με μια ματιά.Μια κοινή σύμβαση είναι να χρησιμοποιήσετε κόκκινο για ισχύ, μαύρο για έδαφος και άλλα χρώματα για γραμμές σήματος ή δεδομένων.Η προσκόλληση σε αυτή την πρακτική μειώνει την πιθανότητα σφαλμάτων καλωδίωσης, ειδικά σε μεγάλα ή σύνθετα κυκλώματα.Κάνει επίσης το σφάλμα ταχύτερα και πιο διαισθητικά, είτε εργάζεστε σόλο, διδάσκοντας άλλους ή μοιράζεστε το έργο σας.Η καθαρή χρωματική κωδικοποίηση μετατρέπει ένα μπερδεμένο καλώδια σε έναν κατανοητό χάρτη του κυκλώματος σας.

• Δέσμευση και επισήμανση

Καθώς τα έργα σας γίνονται πιο περίπλοκα, η διαχείριση των καλωδίων γίνεται όλο και πιο σημαντική.Τα μη οργανωμένα καλώδια jumper μπορούν να οδηγήσουν σε σύγχυση, τυχαία αποσύνδεση και χρονοβόρα αντιμετώπιση προβλημάτων.Τα καλώδια συσσώρευσης με δεσμούς με φερμουάρ, συστροφές ή πλεγμένα μανίκια βοηθούν να διατηρηθούν τα πάντα τακτοποιημένα και να μειώσουν τον κίνδυνο να τραβήξουν τη λανθασμένη σύνδεση.Για ακόμα καλύτερη σαφήνεια, καλώδια ετικετών ή ομάδες καλωδίων που χρησιμοποιούν ταινία κάλυψης, συρρίκνωση σωλήνων ή προ-εκτυπωμένες ετικέτες για να υποδείξουν το σκοπό ή τον προορισμό τους.Τα οργανωμένα, επισημασμένα καλώδια δεν φαίνονται μόνο καθαρότερα, εξοικονομούν χρόνο και απογοήτευση όταν κάνουν αλλαγές ή εντοπίζοντας προβλήματα αργότερα.Μια μικρή προσπάθεια στη διαχείριση καλωδίων αποδίδει με μεγάλους τρόπους κατά τη διάρκεια της εντοπισμού σφαλμάτων και των αναβαθμίσεων.

• Συνδέσεις ελέγχου και δοκιμής

Ακόμη και όταν όλα φαίνονται συνδεδεμένα σωστά, είναι σημαντικό να δοκιμάσετε τα καλώδια Jumper για να διασφαλίσετε ότι το κύκλο σας λειτουργεί αξιόπιστα.Τα χαλαρά, κατεστραμμένα ή κακώς καθισμένα καλώδια μπορούν να οδηγήσουν σε διαλείπουσα ζητήματα ή πλήρη αποτυχία.Χρησιμοποιώντας ένα πολύμετρο, μπορείτε να εκτελέσετε δοκιμές συνέχειας για να επιβεβαιώσετε ότι το ρεύμα ρέει μεταξύ δύο σημείων χωρίς διακοπή.Αυτό είναι σημαντικό αφού έχετε μετακινήσει εξαρτήματα ή προσαρμοσμένες συνδέσεις σε ένα breadboard.Ο τακτικός έλεγχος των συνδέσεων μπορεί να εξοικονομήσει ώρες αντιμετώπισης προβλημάτων με την αλίευση μικρών προβλημάτων νωρίς.Κάνοντας αυτό μια συνήθεια εξασφαλίζει ότι το κύκλωμα σας παραμένει σταθερό, ευαίσθητο και εύκολο στη συντήρηση.

Εφαρμογή καλωδίων Jumper

Πομπή

Τα καλώδια Jumper είναι σημαντικά για την κατασκευή και την τροποποίηση κυκλωμάτων σε breadboards.Παρέχουν προσωρινές συνδέσεις χωρίς συγκόλληση μεταξύ των εξαρτημάτων για να συγκεντρώσουν γρήγορα πρωτότυπα και ιδέες δοκιμών.Αυτή η ευελιξία είναι χρήσιμη κατά τη διάρκεια της φάσης ανάπτυξης, όπου τα σχέδια συχνά αλλάζουν.Τα καλώδια Jumper έρχονται σε διάφορα μήκη και τύπους συνδετήρων, καθιστώντας εύκολο να δρομολογήσουν τα σήματα καθαρά και να αποφεύγουν την υπερπλήρωση του πίνακα.

Εξαρτήματα σύνδεσης

Τα καλώδια Jumper χρησιμοποιούνται για τη σύνδεση διαφόρων ηλεκτρονικών εξαρτημάτων σε ένα κύκλωμα.Είτε συνδέουν αισθητήρες με μικροελεγκτές είτε συνδέουν εμφανίσεις σε πηγές ενέργειας, τα καλώδια Jumper χρησιμεύουν ως γέφυρες που φέρουν σήματα και ισχύ μεταξύ των τμημάτων.Είναι χρήσιμα όταν τα συστατικά έχουν διαφορετικές διατάξεις PIN ή κατά την προσαρμογή των συνδέσεων γυναικών σε άνδρες ή αρσενικό σε-αρσενικό, οι οποίες είναι κοινές σε πρωτότυπα και ηλεκτρονικά DIY.

Δοκιμές και εντοπισμός σφαλμάτων

Τα καλώδια Jumper εφαρμόζονται συνήθως σε κυκλώματα δοκιμών και εντοπισμού σφαλμάτων.Πολλοί τους χρησιμοποιούν για να δημιουργήσουν προσωρινές συνδέσεις για σήματα ανίχνευσης, παρακάμπτοντας ελαττωματικά τμήματα ή ρεύμα επαναφοράς.Αυτό διευκολύνει την απομόνωση των προβλημάτων και την επικύρωση αλλαγών χωρίς μόνιμες τροποποιήσεις.Για παράδειγμα, τα καλώδια jumper μπορούν να συνδέσουν σημεία δοκιμής σε εργαλεία διαγνωστικών όπως τα πολυμέτρα ή τα παλμκόπια, παρέχοντας πολύτιμα δεδομένα κατά τη διάρκεια της αντιμετώπισης προβλημάτων.

Ρομποτική και συστήματα κίνησης

Τα καλώδια Jumper χρησιμοποιούνται συχνά στη ρομποτική για να συνδέσετε τις σανίδες ελέγχου με κινητήρες, αισθητήρες και ενεργοποιητές.Επιτρέπουν την ευέλικτη δρομολόγηση σημάτων σε συστήματα όπου τα εξαρτήματα μπορούν να μετακινηθούν ή να μετατοπιστούν.Τα καλωδιακά καλώδια, ειδικότερα, είναι κατάλληλα για δυναμικά μέρη που λυγίζουν ή δονείται.Σε ρομποτικά όπλα ή κινητά bots, τα καλώδια Jumper απλοποιούν τη ρύθμιση και ενεργοποιούν τις γρήγορες προσαρμογές κατά τη διάρκεια της επαναληπτικής ανάπτυξης.

Διασύνδεση πολλαπλών σανίδων

Όταν εργάζεστε με πίνακες πολλαπλών κυκλωμάτων, τα καλώδια Jumper χρησιμοποιούνται για τη δημιουργία προσαρμοσμένων συνδέσεων μεταξύ τους.Βοηθούν στην ευθυγράμμιση των κεφαλίδων καρφίτσες, να χειριστούν διαφορές σε επίπεδο λογικής και να μεταδίδουν σήματα δεδομένων (όπως I2C, SPI ή UART) σε όλα τα διοικητικά συμβούλια.Αυτό καθιστά τα καλώδια Jumper σημαντικά σε ρυθμίσεις πολλαπλών πλακών όπου οι συνδετήρες εκτός του ραφιού δεν ταιριάζουν πάντα με τη διάταξη του έργου.

Πρωτότυπο αισθητήρα

Τα καλώδια Jumper εφαρμόζονται σε πρωτότυπα αισθητήρων για να συνδέουν τις μονάδες αισθητήρων με μικροελεγκτές ή breadboards.Παρέχουν ειδικές γραμμές για την ισχύ (VCC, GND) και το σήμα, επιτρέποντας την εύκολη ανταλλαγή διαφορετικών αισθητήρων κατά τη διάρκεια των δοκιμών.Αυτό βοηθά στη σύγκριση της ακρίβειας, της ανταπόκρισης και της συμβατότητας πριν από την επιλογή ενός τελικού αισθητήρα για το σχεδιασμό.

Σύναψη

Τα καλώδια Jumper διευκολύνουν την κατασκευή και δοκιμή κυκλώματα χωρίς μόνιμες συνδέσεις.Είναι επαναχρησιμοποιήσιμα, έρχονται σε πολλά χρώματα για να βοηθήσουν να διατηρήσουν τα πράγματα οργανωμένα και να έχουν διαφορετικούς τύπους συνδετήρων για να ταιριάζουν με τα μέρη σας.Τα στερεά καλώδια είναι καλύτερα για σταθερές ρυθμίσεις, ενώ τα ευέλικτα (λανθάνοντα) καλώδια λειτουργούν καλά σε μετακινούμενα ή μεταβαλλόμενα συστήματα.Τα καλώδια jumper είναι ιδανικά για τη σύνδεση αισθητήρων, τα προβλήματα καθορισμού ή τη σύνδεση σανίδων.Είναι απλά εργαλεία, αλλά πολύ χρήσιμα σε ηλεκτρονικά έργα κάθε είδους.
