Γιατί να επιλέξετε το LFX125EB-03FN256I για το έργο σας

Η επιλογή του σωστού FPGA μπορεί να κάνει το σχέδιό σας γρηγορότερο, πιο ευέλικτο και πιο εύκολο να εργαστεί.Το LFX125EB-03FN256I από το Semiconductor Lattice είναι κατασκευασμένο για επιδόσεις υψηλής ταχύτητας διατηρώντας παράλληλα τη χρήση ισχύος χαμηλής.Προσφέρει άμεση εκκίνηση, ενσωματωμένη μνήμη και δυνατότητες επαναπρογραμματισμού που διευκολύνουν την ενημέρωση με την πτήση.Με υποστήριξη για διαφορετικά επίπεδα τάσης, προχωρημένες επιλογές εισόδου/εξόδου και άφθονους λογικούς πόρους, ταιριάζει ομαλά σε μια ποικιλία συστημάτων.Είτε εργάζεστε με βιομηχανικά μηχανήματα, δίκτυα επικοινωνίας ή έξυπνες συσκευές, αυτό το FPGA σας δίνει αξιόπιστη απόδοση.Είναι μια ισχυρή επιλογή για έργα που χρειάζονται γρήγορο χειρισμό δεδομένων, εύκολη ρύθμιση και εύκαμπτο έλεγχο λογικής.Θα επωφεληθείτε επίσης από τα εργαλεία σχεδιασμού του Lattice και τις επιλογές υποστήριξης για την ομαλή ανάπτυξη.

Κατάλογος

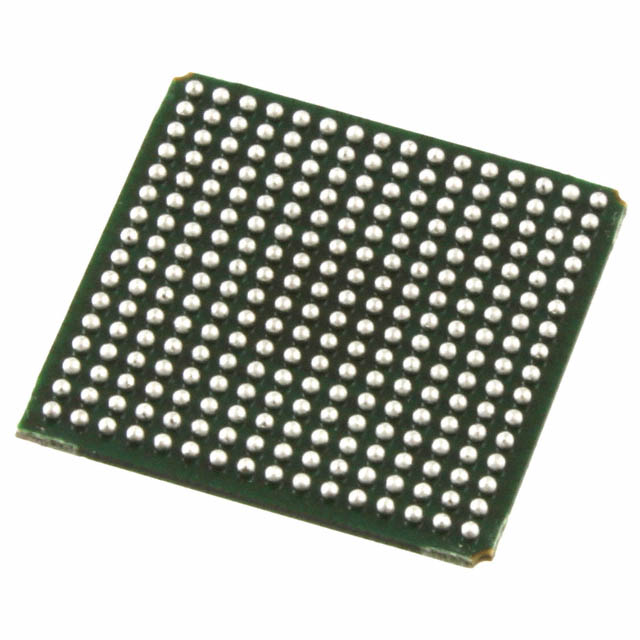

Επισκόπηση LFX125EB-03FN256I

Ο LFX125EB-03FN256I είναι ένα FPGA χαμηλής ισχύος, υψηλής ταχύτητας από τη σειρά ESPXPGA® ESPXPGA® του Lattice.Συνδυάζει την ευελιξία του επαναπρογραμματισμού με βάση το SRAM με την ευκολία της μη πτητικής μνήμης E2 CMOS, επιτρέποντας γρήγορη εκκίνηση χωρίς να χρειάζεται εξωτερική μνήμη.Αυτή η συσκευή υποστηρίζει έως και 1,25 εκατομμύρια πύλες συστήματος και 256 καρφίτσες I/O, καθιστώντας την κατάλληλη για πολλά ενσωματωμένα σχέδια.Τρέχει σε 1.8V, 2.5V ή 3.3V, έτσι ώστε να ταιριάζει εύκολα σε διάφορες ρυθμίσεις συστήματος.Με ενσωματωμένα μπλοκ μνήμης διπλής θύρας, PLL και ευέλικτη υποστήριξη I/O, σας βοηθά να χειρίζεστε αποτελεσματικά πολύπλοκες εργασίες λογικής.Η συσκευή λειτουργεί με τα εργαλεία σχεδιασμού ISPLEVER ™ και υποστηρίζει πυρήνες IP για ταχύτερη ανάπτυξη.Είτε δημιουργείτε συστήματα επικοινωνίας ή ενσωματωμένους ελεγκτές, αυτό το μοντέλο προσφέρει ομαλή απόδοση και εύκολη ολοκλήρωση.Εάν αγοράζετε χύμα, επικοινωνήστε μαζί μας σήμερα για ειδική τιμολόγηση και γρήγορη παράδοση.

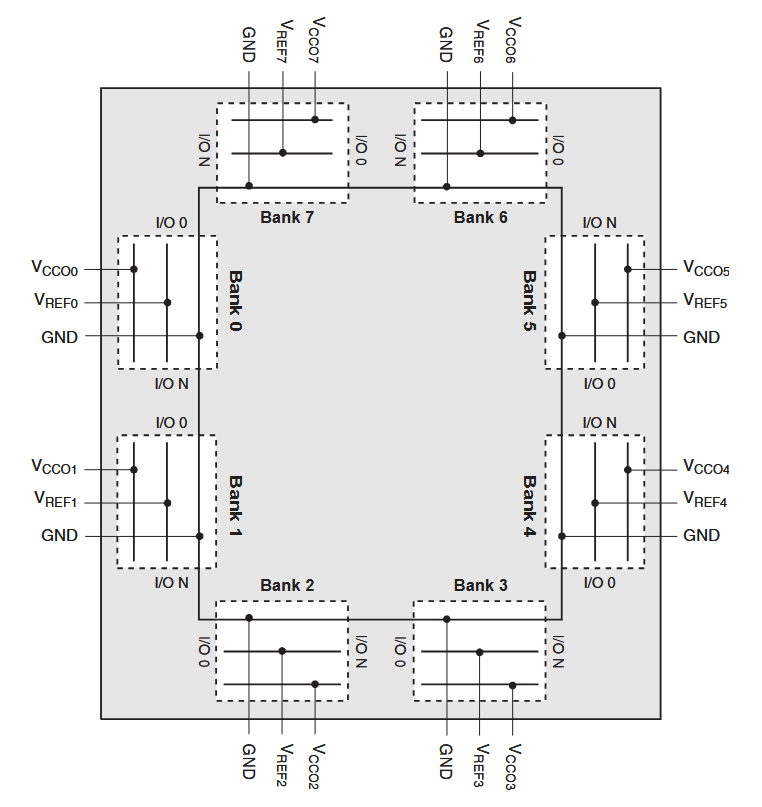

LFX125EB-03FN256I Sysio Banks

Το LFX125EB-03FN256I FPGA από το Semiconductor Lattice περιλαμβάνει οκτώ τράπεζες sysio, το καθένα από τα οποία έχει σχεδιαστεί για να χειρίζεται διάφορα πρότυπα εισόδου και εξόδου.Αυτές οι τράπεζες έχουν τη δική τους ισχύ (VCCO) και τις ρυθμίσεις τάσης αναφοράς (VREF), επιτρέποντάς σας να ορίσετε διαφορετικά επίπεδα τάσης για διαφορετικά μέρη του σχεδιασμού σας.Αυτή η ρύθμιση βοηθά στη σύνδεση του FPGA σε άλλες συσκευές που μπορεί να χρησιμοποιούν διαφορετικά επίπεδα τάσης.Κάθε τράπεζα υποστηρίζει μια σειρά από πρότυπα I/O, συμπεριλαμβανομένων τύπων μεμονωμένων τύπων όπως LVTTL και LVCMOS, καθώς και διαφορικούς τύπους όπως LVD και BLVD.Αυτή η ευελιξία διευκολύνει την ενσωμάτωση του FPGA σε διάφορα συστήματα.Επιλέγοντας τις σωστές ρυθμίσεις για κάθε τράπεζα, μπορείτε να διασφαλίσετε ότι ο σχεδιασμός σας λειτουργεί καλά με άλλα εξαρτήματα και πληροί τους στόχους απόδοσης σας.

Χαρακτηριστικά του LFX125EB-03FN256I

Στιγμιαία με ενσωματωμένη μνήμη

Μπορείτε να ενεργοποιήσετε το LFX125EB-03FN256I σε λίγα μόνο μικροδευτερόλεπτα χάρη στη μνήμη E2 CMOS.Δεν υπάρχει ανάγκη για μια εξωτερική μνήμη διαμόρφωσης, η οποία βοηθά επίσης στην προστασία του σχεδιασμού σας από την αντιγραφή.

Ευέλικτες επιλογές επαναπρογραμματισμού

Αυτή η συσκευή υποστηρίζει τόσο τα μη πτητικά CMOS όσο και τα λογικά κύτταρα SRAM.Μπορείτε να το αναμορφώσετε ανά πάσα στιγμή χωρίς να τροφοδοτείτε, χρησιμοποιώντας τα πρότυπα εργαλεία IEEE 1532 ή 1149.1 ή μέσω διεπαφής μικροεπεξεργαστή.

Υψηλή λογική πυκνότητα για σύνθετες εργασίες

Με τις πύλες του συστήματος που κυμαίνονται από 139K έως 1,25 εκατομμύρια και έως και 496 ακίδες I/O, το μοντέλο αυτό ταιριάζει σε απαιτητικές λογικές εφαρμογές.Υποστηρίζει επίσης πολλαπλές τάσεις -1,8V, 2,5V και 3,3V - καθιστώντας το εύκολο να ενσωματωθεί στο σύστημά σας.

Ευέλικτες προγραμματιζόμενες μονάδες λειτουργίας

Κάθε PFU περιλαμβάνει τέσσερα LUT-4s και δύο σαγιονάρες ανά LUT, επιτρέποντάς σας να χτίσετε τα πάντα από μετρητές σε πολλαπλασιαστές.Αυτή η δομή υποστηρίζει βαθιά αγωγούς και βελτιστοποιημένο χειρισμό λογικής.

Ενσωματωμένη μνήμη Sysmem και κατανεμημένη μνήμη

Παίρνετε πολλαπλούς τύπους μπλοκ μνήμης για ανάγκες μονής, διπλής θύρας, FIFO και μετατόπισης.Κάθε PFU έχει επίσης διανεμημένη μνήμη, καθιστώντας το χειρισμό δεδομένων γρηγορότερα και πιο ευέλικτα.

Προηγμένος έλεγχος ρολογιού με οκτώ PLLs

Η συσκευή διαθέτει οκτώ PLLs που υποστηρίζουν τη λειτουργία 10MHz έως 320MHz.Μπορείτε να πολλαπλασιάσετε, να διαιρέσετε ή να μετατοπίσετε σήματα ρολογιού με ρυθμίσεις βημάτων 250ps 250ps.

Υποστήριξη I/O υψηλής ταχύτητας με Sysio

Θα επωφεληθείτε από την υποστήριξη για σύγχρονα πρότυπα μνήμης και λεωφορείων όπως SSTL, HSTL, PCI, LVD και πολλά άλλα.Οι καρφίτσες εισόδου/εξόδου είναι επίσης ανεκτικοί 5V και μπορείτε να προσαρμόσετε την ισχύ της μονάδας δίσκου για να ταιριάζει με τις ανάγκες του συστήματός σας.

Δύο παραλλαγές προϊόντων για ευελιξία

Επιλέξτε μεταξύ της έκδοσης υψηλής απόδοσης με το SYSHSI ή την έκδοση εξοικονόμησης κόστους E-Series χωρίς αυτήν.Και οι δύο προσφέρουν την ίδια ισχυρή απόδοση λογικής.

Σειριακές διεπαφές υψηλής ταχύτητας με Syshsi

Εάν επιλέξετε την έκδοση με το SYSHSI, μπορείτε να επιτύχετε ποσοστά δεδομένων έως και 800Mbps σε 20 κανάλια.Υποστηρίζει επίσης CDR και Serdes για καθαρή και αξιόπιστη σειριακή επικοινωνία.

Τεχνικές προδιαγραφές LFX125EB-03FN256I

Προϊόν Ιδιότης	Τιμή χαρακτηριστικού
Κατασκευαστής	Ημιαγωγός πλέγματος
Τάση - προμήθεια	2.3V ~ 3.6V
Συνολικά κομμάτια μνήμης RAM	94,208
Πακέτο συσκευών προμηθευτή	256-FPBGA (17x17)
Σειρά	ispxpga®
Πακέτο / θήκη	256-BGA
Πακέτο	Δίσκος
Θερμοκρασία λειτουργίας	-40 ° C ~ 105 ° C (TJ)
Αριθμός λογικών στοιχείων/κυττάρων	1.936
Αριθμός I/O	160
Αριθμός πύλων	139.000
Τύπος τοποθέτησης	Επιφανειακή βάση
Αριθμός προϊόντος βάσης	LFX125

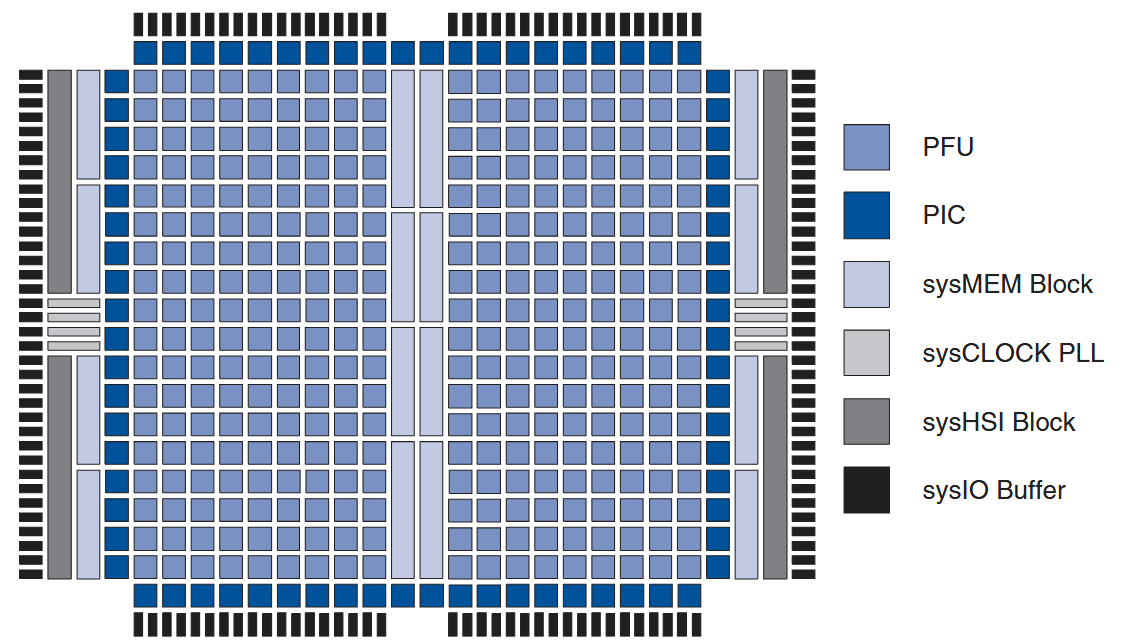

Διάγραμμα μπλοκ του LFX125EB-03FN256I

Το διάγραμμα μπλοκ του LFX125EB-03FN256I FPGA δείχνει πώς τα κύρια μέρη του λειτουργούν μαζί για να χειριστούν διαφορετικά καθήκοντα.Στο κέντρο υπάρχουν οι προγραμματιζόμενες μονάδες λειτουργίας (PFU), οι οποίες είναι σαν τον εγκέφαλο του τσιπ, χειρισμού λογικών λειτουργιών.Το περιβάλλον τους είναι τα μπλοκ sysio, τα οποία διαχειρίζονται τον τρόπο με τον οποίο το τσιπ μιλάει με άλλες συσκευές.Τα μπλοκ sysmem παρέχουν αποθήκευση μνήμης για δεδομένα, ενώ τα μπλοκ sysclock κρατούν τα πάντα σε συγχρονισμό με τη διαχείριση του χρονοδιαγράμματος.Επιπλέον, τα μπλοκ Syshsi χειρίζονται μεταφορές δεδομένων υψηλής ταχύτητας.Αυτή η ρύθμιση επιτρέπει στο FPGA να είναι ευέλικτο και αποτελεσματικό σε διάφορες εφαρμογές.

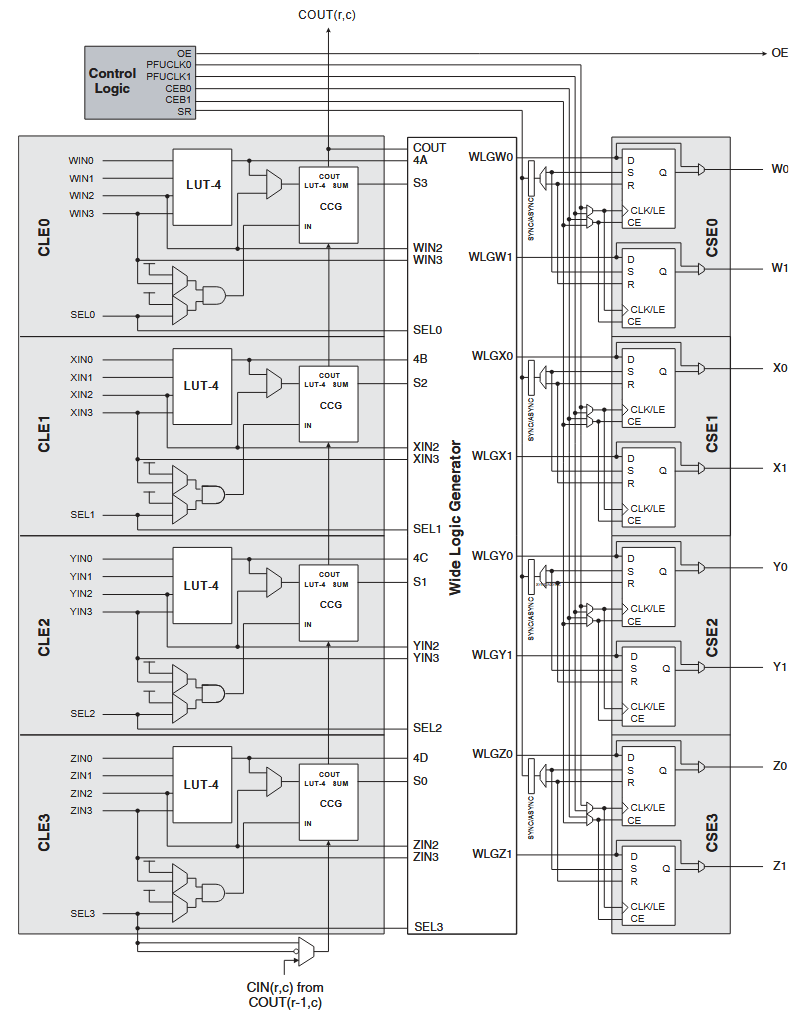

Προγραμματιζόμενη μονάδα λειτουργίας του LFX125EB-03FN256I

Η μονάδα προγραμματιζόμενης λειτουργίας (PFU) στο LFX125EB-03FN256I είναι το κύριο μέρος που χειρίζεται τις λογικές λειτουργίες μέσα στο τσιπ.Κάθε PFU περιλαμβάνει τέσσερα διαμορφώσιμα λογικά στοιχεία (CLES), τέσσερα διαμορφώσιμα διαδοχικά στοιχεία (CSEs) και μια γεννήτρια ευρείας λογικής (WLG).Αυτά τα εξαρτήματα συνεργάζονται για να δημιουργήσουν διαφορετικές λειτουργίες λογικής και χρονισμού.Οι CLE χειρίζονται βασικές εργασίες λογικής χρησιμοποιώντας πίνακες αναζήτησης, ενώ οι CSEs φροντίζουν το χρονοδιάγραμμα και την αλληλουχία.Το WLG σάς επιτρέπει να δημιουργείτε ευρύτερη ή πιο περίπλοκη λογική χωρίς να χρειάζεστε επιπλέον χώρο.Αυτός ο σχεδιασμός καθιστά το PFU ευέλικτο και ικανό να υποστηρίζει πολλά είδη ψηφιακών κυκλωμάτων.Είτε χρειάζεστε απλή λογική ή πιο προηγμένες λειτουργίες, η PFU μπορεί να το χειριστεί με ομαλή απόδοση.

Εφαρμογές του LFX125EB-03FN256I

Βιομηχανικός αυτοματισμός και έλεγχος

Μπορείτε να χρησιμοποιήσετε το LFX125EB-03FN256I για να διαχειριστείτε και να ελέγξετε αυτοματοποιημένα μηχανήματα και συστήματα.Η γρήγορη αναδιάρθρωση και η αξιόπιστη απόδοση καθιστούν ιδανική για επεξεργασία σε πραγματικό χρόνο, βοηθώντας σας να χειρίζεστε αισθητήρες, κινητήρες και βρόχους ελέγχου χωρίς καθυστερήσεις.

Μεταφορές και υποδομή

Αυτό το FPGA υποστηρίζει ασφαλείς, γρήγορες λογικές λειτουργίες σε συστήματα μεταφοράς, όπως ο έλεγχος της κυκλοφορίας, η σηματοδότηση των αμαξοστοιχιών και η διάγνωση των οχημάτων.Η δυνατότητα άμεσης-on επιτρέπει την άμεση ετοιμότητα μετά την Power-Up, η οποία είναι χρήσιμη για τις κρίσιμες αποστολές.

Τηλεπικοινωνίες και δικτύωση

Το LFX125EB-03FN256I ταιριάζει καλά σε δρομολογητές, διακόπτες και μονάδες επικοινωνίας.Η υποστήριξή του για σειριακή επικοινωνία υψηλής ταχύτητας και ευέλικτα πρότυπα I/O σας βοηθά να διαχειριστείτε ταχεία μεταφορά δεδομένων και να διατηρήσετε ισχυρές συνδέσεις δικτύου.

Αεροδιαστημική και άμυνα

Στην αεροδιαστημική και την άμυνα συστήματα, αυτή η συσκευή σας δίνει αξιόπιστη απόδοση για μονάδες ελέγχου ραντάρ, πλοήγησης και επί του σκάφους.Η μη πτητική μνήμη της προσθέτει προστασία και ταχύτερη εκκίνηση σε περιβάλλοντα υψηλής αξιοπιστίας.

Ιατρικός και υγειονομικός εξοπλισμός

Μπορείτε επίσης να εφαρμόσετε αυτό το FPGA σε ιατρικές συσκευές που χρειάζονται γρήγορη ανταπόκριση και ασφαλή χειρισμό δεδομένων.Είναι κατάλληλο για συστήματα απεικόνισης, διαγνωστικά και εργαλεία παρακολούθησης όπου η σταθερότητα και οι γρήγορες ενημερώσεις λογικής έχουν σημασία.

LFX125EB-03FN256I Πλεονεκτήματα και μειονεκτήματα

Φόντα

• Παρέχει γρήγορη απόδοση με χαμηλή ισχύ, ιδανική για ενσωματωμένα συστήματα

• Σας επιτρέπει να επαναπροσδιορίσετε και να προσαρμόσετε τη λογική σας οποιαδήποτε στιγμή

• Υποστηρίζει χαρακτηριστικά εξοικονόμησης ενέργειας για να σας βοηθήσει να μειώσετε τη χρήση ενέργειας

• Λειτουργεί καλά σε ευρείες θερμοκρασίες, ιδανικές για σκληρά περιβάλλοντα

Μειονεκτήματα

• Δεν υπάρχει ενσωματωμένη Syshsi στην έκδοση E-Series, περιορίζοντας τη σειριακή υποστήριξη υψηλής ταχύτητας

• Απαιτεί εργαλεία σχεδιασμού όπως το Isplever, το οποίο μπορεί να προσθέσει καμπύλη μάθησης

• Όχι τόσο πυκνό ή πλούσιο σε χαρακτηριστικά, όπως τα νεότερα γενιά FPGAs για πολύ μεγάλα σχέδια

Εναλλακτικές λύσεις LFX125EB-03FN256I

Μέρος Αριθμός	Κατασκευαστής	Βασικά χαρακτηριστικά	Χρήση περιπτώσεων/σημειώσεων
LFX200EB-04F256I	Ημιαγωγός πλέγματος	Υψηλότερη χωρητικότητα με 114K RAM Bits, 2704 λογική Κύτταρα και πύλες 210K.Ίδια τάση, περιοχή θερμοκρασίας και συσκευασία BGA ως LFX125EB-03FN256I.	Κατάλληλο για πιο σύνθετες λογικές λειτουργίες στο ενσωματωμένα συστήματα.Προσφέρει περισσότερη μνήμη και μετρήσεις πύλης.
LFX125EC-03F256C	Ημιαγωγός πλέγματος	Παρόμοια χαρακτηριστικά με το LFX125EB-03FN256I αλλά με ένα πρότυπο 0 ° C έως 85 ° C εύρος θερμοκρασίας και χύδην συσκευασία.	Ιδανικό για εμπορική χρήση όπου βιομηχανική ποιότητα Το εύρος θερμοκρασίας δεν απαιτείται.
LFX125EB-04F256I	Ημιαγωγός πλέγματος	Ταιριάζει με LFX125EB-03FN256I σε μνήμη RAM, λογικά κύτταρα, και πύλες, αλλά μπορεί να έχει ελαφρώς διαφορετική εσωτερική ταχύτητα ή αναθεώρηση.	Εναλλακτική λύση στη βάση Μοντέλο για έργα που απαιτούν μικρές προσαρμογές χρονισμού ή απόδοσης.

Σχετικά με τον ημιαγωγό πλέγματος

Το Semiconductor Lattice είναι η εταιρεία πίσω από το LFX125EB-03FN256I και πολλές άλλες αξιόπιστες προγραμματιζόμενες συσκευές.Θα βρείτε τα προϊόντα τους σε ένα ευρύ φάσμα συστημάτων, από τις επικοινωνίες και τον υπολογισμό έως τη βιομηχανική και αυτοκινητοβιομηχανία.Επικεντρώνονται στην παραγωγή, ευέλικτων FPGA χαμηλής ισχύος που σας βοηθούν να οικοδομήσετε πιο έξυπνα, ταχύτερα και πιο αποτελεσματικά σχέδια.Το Lattice προσφέρει επίσης εύχρηστα εργαλεία και υποστήριξη, ώστε να μπορείτε να πάρετε το έργο σας και να τρέχετε με λιγότερη ταλαιπωρία.Εάν εργάζεστε σε συμπαγή ή ενσωματωμένα συστήματα, οι λύσεις τους σας δίνουν τη σωστή ισορροπία απόδοσης και απλότητας.

Σύναψη

Το LFX125EB-03FN256I είναι ένα εύκαμπτο και ισχυρό FPGA που σας βοηθά να χειριστείτε σύνθετες εργασίες χωρίς να χρησιμοποιείτε υπερβολική ισχύ.Με δυνατότητα άμεσης και ενσωματωμένη μνήμη, δεν χρειάζεστε επιπλέον εξαρτήματα για να ξεκινήσετε.Η ικανότητά του να υποστηρίζει πολλαπλές τάσεις και πρότυπα εισόδου/εξόδου το καθιστά πολύ κατάλληλο για πολλά διαφορετικά συστήματα.Παίρνετε επίσης χρήσιμα εργαλεία και επιλογές μνήμης για να διευκολύνετε τη διαχείριση του έργου σας.Είτε πρόκειται για γρήγορη δεδομένα, συστήματα ελέγχου ή έξυπνες εφαρμογές, αυτό το FPGA προσφέρει σταθερή απόδοση.Είναι εύκολο να ρυθμίσετε, να είναι αξιόπιστα και έτοιμα για απαιτητική εργασία.
