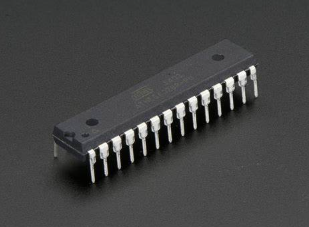

Πλήρης οδηγός για τον μικροελεγκτή ATMEGA328P

Το ATMEGA328P βρίσκεται ως ακρογωνιαίος λίθος στον κόσμο της DIY Electronics, θαύμαζε για την ευελιξία, την ενεργειακή απόδοση και την ευρεία χρήση σε δημοφιλείς πλατφόρμες όπως το Arduino Uno.Αυτός ο μικροελεγκτής σας έχει γοητεύσει, επιτρέποντάς σας να φέρετε με ευκολία τα δημιουργικά σας οράματα.Αυτό το άρθρο εκσφενδονίζεται στο pinout του ATMEGA328P, το φύλλο δεδομένων και το σχηματικό, ρίχνοντας φως στη λειτουργικότητά του και τις πρακτικές εφαρμογές.Με την κατανόηση αυτών των πτυχών, μπορείτε να ξεκλειδώσετε το πλήρες δυναμικό αυτού του μικροελεγκτή και να αντιμετωπίσετε με αυτοπεποίθηση τις διαφορετικές προκλήσεις του έργου.

Κατάλογος

Επισκόπηση του ATMEGA328P

Ο Atmega328p αναδύεται ως διακεκριμένος μικροελεγκτής μέσα στον κόσμο των ολοκληρωμένων κυκλωμάτων, αναγνωρισμένο για τη χρήση ενός πυρήνα επεξεργαστή RISC 8-bit.Παρέχει ένα αρμονικό μείγμα ισχυρής λειτουργικότητας με αξιοσημείωτη ενεργειακή απόδοση, παρά το συμπαγές του σχεδιασμό.Αυτός ο συνδυασμός κόστους-αποτελεσματικότητας και υψηλής απόδοσης το καθιστά ελκυστικό για εσάς.

Ο μικροελεγκτής βρίσκει σημαντικό ρόλο σε πλατφόρμες όπως οι πίνακες Arduino, συμπεριλαμβανομένων των μοντέλων Arduino Uno, Pro Mini και Nano.Αυτές οι παραλλαγές έχουν γίνει σταθεροί σύντροφοι στην κοινότητα DIY Electronics.Η εκτεταμένη χρήση τους οφείλεται κατά κύριο λόγο στην ομαλή ικανότητα ενσωμάτωσής τους, επιτρέποντάς σας να φέρετε πολύπλοκα έργα στη ζωή χωρίς να απαιτήσετε μια προηγμένη κατανόηση των ηλεκτρονικών.

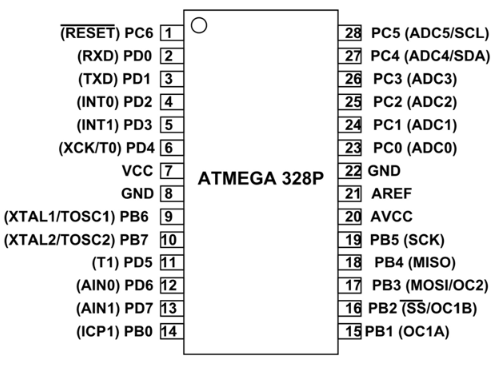

Διαμόρφωση PIN

Το μικροελεγκτή ATMEGA328P προσφέρει ένα ευπροσάρμοστο σύνολο 23 αμφίδρομων ακίδων εισόδου/εξόδου.Μεταξύ αυτών, 20 ακίδες είναι προσαρμόσιμες ως θύρες εισόδου/εξόδου μέσω του ελέγχου λογισμικού.Μια πιο προσεκτική ματιά αποκαλύπτει ότι 14 καρφίτσες είναι αφιερωμένες στις ψηφιακές λειτουργίες.Τα υπόλοιπα καθορίζονται τόσο για τις αναλογικές δυνατότητες εισόδου όσο και για τις δυνατότητες εξόδου.Έξι εξόδου διαμόρφωσης πλάτους παλμού (PWM) εντός των ψηφιακών ακίδων.Το PWM χρησιμοποιείται για εφαρμογές που απαιτούν ακριβή έλεγχο σε στοιχεία όπως η ταχύτητα του κινητήρα και η φωτεινότητα LED, προσφέροντας ευελιξία ευθυγραμμισμένη με τις επιθυμίες σας για ακρίβεια και μεταβλητότητα.

Καρφίτσα Αρ.	Όνομα καρφίτσας	Περιγραφή	Λειτουργία
1	PC6 (επαναφορά)	Pin6 του portc	Προεπιλεγμένος ακροδέκτης επαναφοράς.Μπορεί να χρησιμοποιηθεί ως I/O όταν το rstdisbl ασφάλεια προγραμματίζεται.
2	PD0 (RXD)	Pin0 του portd	RXD (PIN εισόδου δεδομένων USART).Σειριακή επικοινωνία USART Διασύνδεση.Μπορεί να χρησιμοποιηθεί για προγραμματισμό.
3	PD1 (TXD)	Pin1 του portd	TXD (PIN εξόδου δεδομένων USART).Σειριακή επικοινωνία USART Διασύνδεση.Μπορεί να χρησιμοποιηθεί για προγραμματισμό.
4	PD2 (int0)	Pin2 του portd	Εξωτερική πηγή διακοπής 0.
5	PD3 (int1/oc2b)	Pin3 του portd	Εξωτερική πηγή διακοπής 1. OC2B (PWM - Timer/counter2 Έξοδος συγκρίνετε την έξοδο Match B).
6	PD4 (XCK/T0)	Pin4 του portd	T0 (Timer0 External Counter Counter).XCK (USART εξωτερικό Ρολόι I/O).
7	VCC		Συνδεδεμένο με θετική τάση.
8	ΑΕΔ		Συνδεδεμένο με το έδαφος.
9	PB6 (XTAL1/TOSC1)	Pin6 του portb	XTAL1 (PIN OSCILLATOR PIN 1 ή Εξωτερικό ρολόι Εισαγωγή).TOSC1 (ακροδέκτης ταλαντωτή χρονοδιακόπτη 1).
10	PB7 (XTAL2/TOSC2)	Pin7 του portb	XTAL2 (PIN OSCILLATOR CHIP CLOCK 2).TOSC2 (χρονοδιακόπτης Ακροδέκτης ταλαντωτή 2).
11	PD5 (T1/OC0B)	Pin5 του portd	T1 (Timer1 Εξωτερική είσοδος μετρητή).OC0B (PWM - Χρονοδιακόπτη/counter0 output σύγκριση αντιστοίχισης b output).
12	PD6 (AIN0/OC0A)	Pin6 του portd	AIN0 (θετική είσοδος αναλογικού συγκριτή).OC0A (PWM - Χρονοδιακόπτης/counter0 Σύγκριση συγκρίνετε μια έξοδο).
13	PD7 (AIN1)	Pin7 του portd	AIN1 (Αρνητική είσοδος αναλογικού συγκριτή).
14	PB0 (ICP1/CLKO)	Pin0 του portb	ICP1 (ακροδέκτη λήψης εισόδου χρονοδιακόπτη/counter1).Clko (διαιρεμένο Έξοδος ρολογιού συστήματος).
15	PB1 (OC1A)	Pin1 του portb	OC1A (Σύγκριση χρονομέτρησης/counter1 Συγκρίνετε μια έξοδο).
16	PB2 (SS/OC1B)	Pin2 του portb	SS (SPI SLAVE SELECT INPUT).OC1B (έξοδος χρονοδιακόπτη/counter1 Συγκρίνετε την έξοδο Match B).SPI για προγραμματισμό.
17	PB3 (MOSI/OC2A)	Pin3 του portb	MOSI (Εισαγωγή σκλάβου εξόδου Master).OC2 (χρονοδιακόπτης/counter2 Έξοδος συγκρίνει την έξοδο αντιστοίχισης).SPI για προγραμματισμό.
18	PB4 (MISO)	Pin4 του portb	MISO (κύρια έξοδος σκλάβου εισόδου).SPI για προγραμματισμό.
19	PB5 (SCK)	Pin5 του portb	SCK (σειριακό ρολόι λεωφορείου SPI).SPI για προγραμματισμό.
20	AVCC		Ισχύς για τον εσωτερικό μετατροπέα ADC.
21	Είναι		Αναλογικός ακροδέκτης αναφοράς για ADC.
22	ΑΕΔ		Εδαφος.
23	PC0 (ADC0)	Pin0 του portc	ADC0 (κανάλι εισόδου ADC 0).
24	PC1 (ADC1)	Pin1 του portc	ADC1 (κανάλι εισόδου ADC 1).
25	PC2 (ADC2)	Pin2 του portc	ADC2 (κανάλι εισόδου ADC 2).
26	PC3 (ADC3)	Pin3 του portc	ADC3 (κανάλι εισόδου ADC 3).
27	PC4 (ADC4/SDA)	Pin4 του portc	ADC4 (κανάλι εισόδου ADC 4).SDA (Δεδομένα σειριακού λεωφορείου δύο συρμάτων Γραμμή).
28	PC5 (ADC5/SCL)	Pin5 του portc	ADC5 (κανάλι εισόδου ADC 5).SCL (σειριακό λεωφορείο δύο συρμάτων Γραμμή ρολογιού).

Τροφοδοσία και συγχρονισμός

Οι ακροδέκτες VCC και GND διαδραματίζουν κύριο ρόλο στην απόδοση του ATMEGA328P, υποστηρίζοντας ένα εύρος τροφοδοσίας 1,8V έως 5,5V.Αυτό το εύρος επιτρέπει την απρόσκοπτη προσαρμογή σε διάφορα σενάρια, από συμπαγή gadgets που λειτουργούν με μπαταρίες σε πιο ισχυρές ηλεκτρονικές ρυθμίσεις.Επιπλέον, ο μικροελεγκτής περιλαμβάνει έναν κρυσταλλικό ταλαντωτή για την εξασφάλιση συγχρονισμού σήματος, μια τελική πτυχή στα πρωτόκολλα επικοινωνίας και την ακριβή επεξεργασία, παρόμοιο με έναν καρδιακό παλμό που διατηρεί την επικοινωνιακή συνοχή.

Αναλογικές δυνατότητες μετατροπής

Το ATMEGA328P είναι εξοπλισμένο με μετατροπέα αναλογικού προς ψηφιακό (ADC), ο οποίος χρησιμοποιεί ακροδέκτες AVCC, AREF και GND για να μετατρέψει τα αναλογικά σήματα σε ψηφιακά δεδομένα.Αυτή η δυνατότητα επιτρέπει την ενσωμάτωση με αισθητήρες και αναλογικές συσκευές, αποδεικνύοντας ανεκτίμητες σε δίκτυα αισθητήρων και διεπαφές ανθρώπινης μηχανής.Η ερμηνεία των περιβαλλοντικών αλλαγών ευθυγραμμίζεται με την περιέργειά σας και την προσπάθεια κατανόησης του φυσικού κόσμου.

Λειτουργία ελέγχου και επαναφοράς προγράμματος

Ο Pin Reset, ένα φαινομενικά μέτριο αλλά ισχυρό χαρακτηριστικό, επιτρέπει την επανεκκίνηση του προγράμματος χωρίς δυνατότητα επανεκκίνησης.Αυτό είναι ως επί το πλείστον επωφελές στην επαναληπτική ανάπτυξη, όπου συχνές ενημερώσεις και δοκιμές αντικατοπτρίζουν την επιθυμία σας για βελτίωση και αποτελεσματικότητα.Επιτρέποντας την ταχεία επαναφορά, αυτό το χαρακτηριστικό σας υποστηρίζει στην εξορθολογισμό των διαδικασιών εντοπισμού σφαλμάτων, προωθώντας τελικά τη βέλτιστη απόδοση του προγράμματος και την καινοτομία.

Χαρακτηριστικά και προδιαγραφές του ATMEGA328P

Παράμετρος	Περιγραφή
CPU	8-bit AVR
Αριθμός καρφίτσες	28
Τάση λειτουργίας (v)	+1.8 V έως +5.5 V
Αριθμός προγραμματιζόμενων γραμμών εισόδου/εξόδου	23
Διασύνδεση επικοινωνίας	Master/Slave SPI Serial Interface (Pins 17, 18, 19) [Μπορεί να χρησιμοποιηθεί για τον προγραμματισμό αυτού του ελεγκτή]
	Προγραμματιζόμενη σειριακή USART (PINS 2, 3) [Μπορεί να χρησιμοποιηθεί για Προγραμματισμός αυτού του ελεγκτή]
	Σειριακή διασύνδεση δύο συρμάτων (Pins 27, 28) [μπορεί να χρησιμοποιηθεί Συνδέστε τις περιφερειακές συσκευές όπως σερβο, αισθητήρες και συσκευές μνήμης]
Διεπαφή JTAG	Μη διαθέσιμος
Μονάδα ADC Μονάδα χρονοδιακόπτη	6 κανάλια, ανάλυση ανάλυσης 10-bit
	- Δύο μετρητές 8-bit με ξεχωριστό prescaler και συγκρίνουν Τρόπος
	- Ένας μετρητής 16-bit με ξεχωριστό prescaler, συγκρίνετε Λειτουργία και λειτουργία λήψης
Αναλογικοί συγκριτές	1 (καρφίτσες 12, 13)
Μονάδα DAC	Μηδέν
Κανάλια PWM	6
Εξωτερικός ταλαντωτής	0-4 MHz @ 1,8 V έως 5,5 V
	0-10 MHz @ 2.7 V έως 5.5 V
	0-20 MHz @ 4.5 V έως 5.5 V
Εσωτερικός ταλαντωτής	8 MHz βαθμονομημένο εσωτερικό ταλαντωτή
Τύπος μνήμης προγράμματος	Λάμψη
Μνήμη προγράμματος / μνήμη flash	32 kbytes [10.000 κύκλοι εγγραφής/διαγραφής]
Ταχύτητα CPU	1 MIPS ανά 1 MHz
ΕΜΒΟΛΟ	2 kbytes εσωτερική SRAM
Έκπολος	1 kbyte eeprom
Χρονοδιακόπτης	Προγραμματιζόμενος χρονομετρητής φύλαξης με ξεχωριστό chip Ταλαντωτής
Κλείδωμα προγράμματος	Ναί
Λειτουργίες αποθήκευσης ισχύος	Έξι τρόποι [αδράνεια, μείωση θορύβου ADC, Power-Save, Power-down, αναμονή και εκτεταμένη κατάσταση αναμονής]
Θερμοκρασία λειτουργίας	-40 ° C έως +105 ° C (-40 ° C Ελάχιστο, +105 ° C Μέγιστο)
Διασυνδέομαι	2-Wire, I2C, SPI, UART, USART
Πακέτο / θήκη	28-DIP (0,300 ", 7,62 mm)

ATMEGA328P Centric Microcontroller Boards

Οι πίνακες μικροελεγκτών που διαθέτουν το ATMEGA328P, συμπεριλαμβανομένων, μεταξύ άλλων, του Adafruit Metro 328, του Arduino Pro Mini 328 και του Arduino Uno R3, προσφέρουν προσαρμόσιμες λύσεις για διάφορες εφαρμογές.Αυτά τα διοικητικά συμβούλια ξεχωρίζουν λόγω των δυνατοτήτων ταχύτητας και RAM των 16MHz, ικανοποιώντας τις ποικίλες απαιτήσεις πολυάριθμων έργων.Το Arduino Nano εφιστά την ιδιαίτερη προσοχή με τον αποτελεσματικό, συμπαγές σχεδιασμό του, καθιστώντας την ιδανική επιλογή για έργα όπου ο χώρος είναι σοβαρός.

Μετρό Adafruit 328

Το Adafruit Metro 328 περιλαμβάνει μια μυριάδα λειτουργιών, καθορίζοντας τον εαυτό του ως μια ευνοημένη επιλογή.Ο σχεδιασμός του είναι συμβατός με τους τυπικούς παράγοντες μορφής Arduino, εξασφαλίζοντας ότι λειτουργεί άψογα με τις υπάρχουσες ασπίδες και αξεσουάρ.Η διαισθητική διάταξη του Metro 328 διευκολύνει την ενσωμάτωση σε διάφορες ρυθμίσεις, αντανακλώντας τον εξαιρετικά προσαρμόσιμο χαρακτήρα του.

Arduino Pro Mini 328

Προσαρμοσμένο ειδικά για εξορθολογισμένα έργα, το Arduino Pro Mini 328 προσφέρει τελικά χαρακτηριστικά χωρίς περιττή πολυπλοκότητα.Αυτό το συμβούλιο σας προκαλεί να αξιοποιήσετε δημιουργικά τους πόρους, ενθαρρύνοντας τις καινοτόμες προσεγγίσεις μέσα σε περιορισμένα πεδία σχεδιασμού.Η εξισορρόπηση της πρακτικότητας με περιορισμούς χρησιμοποιείται συχνά σε εφαρμογές και το Pro Mini 328 ευδοκιμεί στην επιτυχή διαχείριση αυτών των προκλήσεων.

Arduino Uno R3

Το Arduino Uno R3 γιορτάζεται ευρέως ως αξιόπιστη επιλογή για εσάς.Συνδυάζει την απόδοση με την προσβασιμότητα, αποδεικνύοντας την ευελιξία της στην εκπαίδευση, την πρωτότυπα και πολλά άλλα.Μια δυναμική κοινότητα που περιβάλλει αυτό το διοικητικό συμβούλιο ασχολείται με την ανταλλαγή διορατικών γνώσεων και πρακτικών λύσεων, εμπλουτίζοντας τη διαδικασία μάθησης και επιτρέποντας τα επιτυχημένα αποτελέσματα των έργων.

Arduino Nano

Το Arduino Nano διακρίνεται από το μικρό μέγεθος του σε συνδυασμό με εντυπωσιακές δυνατότητες επεξεργασίας.Αυτή η ενσωμάτωση του μεγέθους και της ισχύος εκτιμάται κυρίως σε πλαίσια όπου ο χώρος είναι ένας αξιοσημείωτος περιορισμός.Το Nano επιδιώκει τις απαιτήσεις για ισχυρή επεξεργασία παράλληλα με τις προκλήσεις που παρουσιάζονται από περιορισμένους φυσικούς χώρους, προσφέροντας μια λύση που ενώνει την ικανότητα με τη συμπαγής.

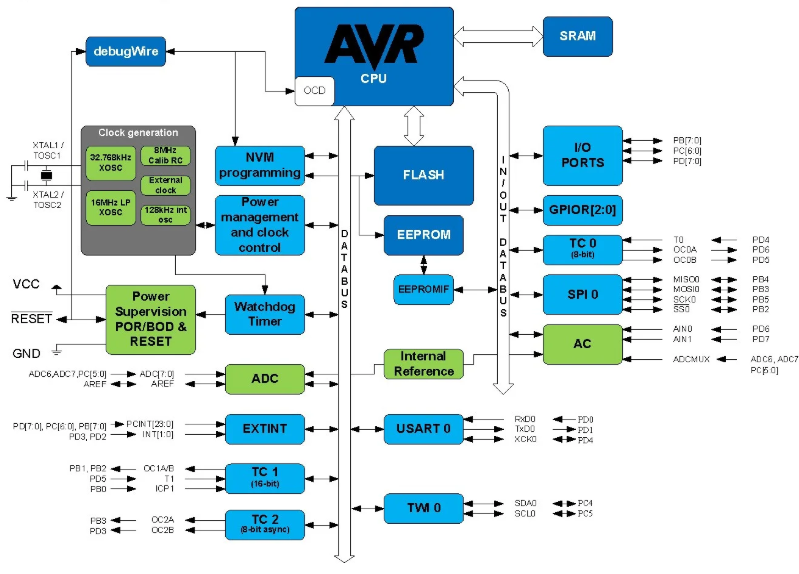

Διάγραμμα μπλοκ

Εφαρμογή του μικροελεγκτή ATMEGA328P

Χρησιμοποιώντας τον μικροελεγκτή ATMEGA328P ξετυλίγεται σε μια σειρά μεθοδικών βημάτων, αντλώντας παραλληλισμούς με τυπικές εφαρμογές μικροελεγκτή, όπου η έντονη προσοχή στη λεπτομέρεια και την εκτέλεση είναι ένα ταξίδι επιμέλειας.Η έναρξη αυτού του ταξιδιού απαιτεί τη δημιουργία ενός προγράμματος με μοναδική ευθυγράμμιση με τους στόχους του έργου, εναρμονίζοντας τα δυνατά σημεία του μικροελεγκτή με τις απαιτήσεις της εργασίας.

Προγραμματισμός και περιβάλλοντα ανάπτυξης

Kickstart Η διαδικασία προγραμματισμού μέσα σε ένα ολοκληρωμένο περιβάλλον ανάπτυξης (IDE) όπως το Atmel Studio ή το Arduino IDE.Η επιλογή του IDE διαμορφώνει δραματικά την αναπτυξιακή εμπειρία, καθώς το καθένα παρέχει μοναδικά χαρακτηριστικά προσαρμοσμένα σε διαφορετικές κλίσεις προγραμματισμού.Για παράδειγμα, ορισμένοι μπορεί να επιλέξουν το Arduino IDE για την προσιτή φύση του, ενώ άλλοι μπορούν να επιλέξουν το Atmel Studio για τις ολοκληρωμένες δυνατότητες διαχείρισης υλικού.

Μετά τη σύνταξη του προγράμματος, το επόμενο στάδιο είναι να καταρτίσει τον κώδικα, εξασφαλίζοντας την ελευθερία του από τα σφάλματα σύνταξης.Αυτή η μετατροπή μεταφράζει τις οδηγίες υψηλού επιπέδου σε μορφή αναγνώσιμη από μηχανή, με αποκορύφωμα τη δημιουργία ενός αρχείου HEX.Αυτή η δυαδική αναπαράσταση είναι καθοριστική, καθώς εξουσιοδοτεί τον μικροελεγκτή να εκτελεί αποτελεσματικά τις καθορισμένες εργασίες.

Μεταφόρτωση του κώδικα στο ATMEGA328P

Συνεχίζοντας τη διαδικασία, η επακόλουθη μεγάλη φάση συνεπάγεται τη μεταφόρτωση του αρχείου HEX στη μνήμη flash του μικροελεγκτή.Αυτή η εργασία γενικά απαιτεί τη βοήθεια ενός προγραμματιστή υλικού, ο οποίος γεφυρώνει με ασφάλεια τη μεταφορά κώδικα με τον μικροελεγκτή.Η δημιουργία κατάλληλων συνδέσεων και διαμορφώσεων μπορεί να επηρεάσει σημαντικά την ακεραιότητα και τη λειτουργικότητα του μεταφορτωμένου κώδικα.

Σύνδεση των περιφερειακών και αρχικοποίησης του συστήματος

Μετά την επιτυχή μεταφόρτωση κώδικα, ο μικροελεγκτής πρέπει να διασυνδέεται με διάφορα απαιτούμενα περιφερειακά, όπως αισθητήρες ή ενεργοποιητές, διευκολύνοντας την εκτέλεση εξελιγμένων καθηκόντων.Αυτή η φάση συχνά απαιτεί μια σχολαστική προσέγγιση και προσαρμοστικές ικανότητες επίλυσης προβλημάτων, εκλεπτυσμένες μέσω πρακτικών εμπειριών.Η διασφάλιση ότι όλα τα εξαρτήματα είναι συμβατά και λειτουργικά συχνά περιλαμβάνουν την αντιμετώπιση απροσδόκητων προκλήσεων ενσωμάτωσης.

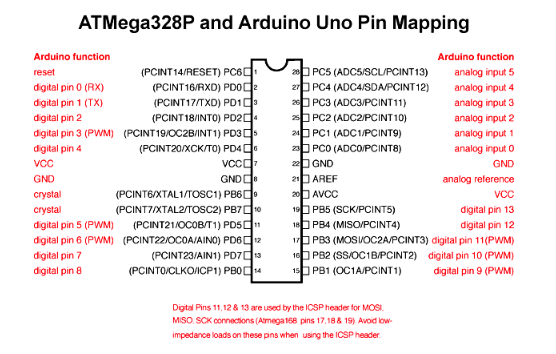

Atmega328p με το arduino IDE

Οι μικροελεγκτές ATMEGA328P διαδραματίζουν κυρίαρχο ρόλο σε μια ποικιλία πλακών Arduino, υποστηρίζοντας ένα ευρύ φάσμα έργων ενσωματωμένων συστημάτων με ευκολία και προσαρμοστικότητα.Για να χρησιμοποιηθούν αυτοί οι επεξεργαστές για προγραμματισμό, πρέπει να ληφθούν υπόψη ορισμένα αρχικά βήματα.Μια αρχική πτυχή αυτής της διαδικασίας περιλαμβάνει την εγκατάσταση ενός bootloader στο τσιπ ATMEGA328P.Αυτό μπορεί να επιτευχθεί χρησιμοποιώντας είτε ένα πλακέτα Arduino είτε ειδικό υλικό προσαρμοσμένο για το ATMEGA328P.Η επιτυχής αναφορά αυτής της προκαταρκτικής εγκατάστασης εμπλουτίζει τις εμπειρίες σας στον ηλεκτρονικό σχεδιασμό και την ανάπτυξη ανοίγοντας πολλές δυνατότητες.

Τεχνικές για την εγκατάσταση του bootloader

Η διαδικασία εγκατάστασης ενός bootloader χρησιμοποιείται για να επιτρέψει στο ATMEGA328P να εργάζεται άψογα με το Arduino IDE.Τα άτομα μπορούν να επιλέξουν να χρησιμοποιήσουν μια πλακέτα Arduino ως προγραμματιστή ή να επιλέξουν άλλες διαμορφώσεις υλικού κατάλληλες για το ATMEGA328P.Η χρήση ενός πίνακα Arduino απλοποιεί σημαντικά τη διαδικασία, κυρίως όταν συνδέεται μέσω ενός τυπικού USB, η οποία μειώνει την απαίτηση για πρόσθετα εργαλεία προγραμματισμού.Αυτή η προσέγγιση συχνά αποδεικνύεται οικονομικά ευνοϊκή για εσάς, ενώ παράλληλα εμπνέει δημιουργικούς πειραματισμούς και ανακαλύψεις στην καινοτομία.

Χρησιμοποιώντας το Arduino IDE για προγραμματισμό

Μετά την επιτυχή ρύθμιση του bootloader, το Arduino IDE γίνεται η κύρια διεπαφή για τη γραφή και τη μεταφόρτωση σκίτσα στο ATMEGA328P.Η εύκολη διεπαφή του, σε συνδυασμό με ένα ευρύ φάσμα υποστήριξης βιβλιοθήκης, σας παρέχει ένα ευέλικτο εργαλείο για τη δημιουργία καινοτόμων εφαρμογών.Αξιοποιώντας πλήρως αυτούς τους πόρους, μπορείτε να μετακινηθείτε απρόσκοπτα από τα εννοιολογικά πλαίσια σε πρωτότυπα εργασίας.Αυτή η εξέλιξη υπογραμμίζει την περίπλοκη σχέση μεταξύ υλικού και λογισμικού μέσα σε έργα μικροελεγκτή, επιτρέποντάς σας να συνειδητοποιήσετε πλήρως τα δημιουργικά του οράματα.

Τα υπέρ και τα κατά

Πλεονεκτήματα

Το ATMEGA328P παρουσιάζει μια οικονομική επιλογή, που σας προσελκύει στην ηλεκτρονική.Παρέχει επαρκή ανεξάρτητη λειτουργικότητα που απευθύνεται σε όσους αναζητούν απλές και οικονομικά αποδοτικές μεθόδους.Επιπλέον, η εκτεταμένη τεκμηρίωση και οι πολυάριθμες βιβλιοθήκες που διατίθενται για το Arduino UNO συμβάλλουν στην ελκυστικότητά του διευκολύνοντας το ταξίδι μάθησης και ανάπτυξης.Αυτό το οικοσύστημα αποδεικνύεται ως επί το πλείστον χρήσιμο για τη δημιουργία γρήγορων πρωτότυπων ή εκπαιδευτικών έργων όπου εκτιμάται η απλότητα και η ευκολία χρήσης.

Κατά τα βοηθήματα

Παρά τα πλεονεκτήματά του, ο μικροελεγκτής συναντά περιορισμούς λόγω της περιορισμένης ικανότητας SRAM και της περιορισμένης ισχύος επεξεργασίας, η οποία μπορεί να αμφισβητήσει σύνθετα έργα.Εκείνοι που εργάζονται σε σχέδια που απαιτούν σημαντική μνήμη ή εντατικούς υπολογισμούς ενδέχεται να βρουν αυτούς τους περιορισμούς ένα εμπόδιο.Σε τέτοιες περιπτώσεις, η διερεύνηση άλλων μικροελεγκτών με βελτιωμένη απόδοση μπορεί να προσφέρει εναλλακτικές οδούς.Είναι ωφέλιμο να ευθυγραμμιστούν οι ανάγκες του έργου με δυνατότητες υλικού προσεκτικά για να αποφευχθούν απρόβλεπτα εμπόδια.Η χρήση των προσεγγίσεων διαχείρισης έξυπνων πόρων, όπως η βελτιστοποίηση κώδικα και η αποτελεσματική χρήση της μνήμης, θα μπορούσαν να είναι πολύτιμες στρατηγικές για να εργαστούν μέσα σε αυτά τα όρια.

Εναλλακτικές λύσεις

• Atmega8

• Atmega16

• Atmega32

• Atmega8535

Αιτήσεις

Arduino και πλατφόρμες ανάπτυξης

Το ATMEGA328P βρίσκεται στον πυρήνα ενός πλήθους των δημιουργιών του Arduino, κερδίζοντας εύνοια για την αξιοπιστία και την ευκολία χρήσης του.Κατασκευάζει ένα ευρύ φάσμα έργων DIY, από βασικές λυχνίες LED μέχρι περίπλοκες λύσεις IoT.Σε εκπαιδευτικά περιβάλλοντα, αυτός ο μικροελεγκτής γίνεται αξιόπιστος σύντροφος, καθοδηγώντας τους μαθητές να αποκτήσουν θεμελιώδη προγραμματισμό και ηλεκτρονική εμπειρία.Ευρέως αγκαλιάζεται για πρωτότυπα, επιτρέπει στους προγραμματιστές να δοκιμάζουν γρήγορα τις έννοιες, μετατρέποντας τις ιδέες σε απτά και καινοτόμα αποτελέσματα.

Βιομηχανικά συστήματα ελέγχου

Σε όλα τα βιομηχανικά τοπία, το ATMEGA328P εκτελεί με ακρίβεια στις εργασίες ελέγχου, διαχείριση καθηκόντων όπως οι διαδικασίες γραμμής συναρμολόγησης και η περιβαλλοντική ρύθμιση σε μονάδες ζύμωσης ή χημικής επεξεργασίας.Τα σταθερά χαρακτηριστικά της απόδοσης και της εξοικονόμησης ενέργειας την καθιστούν μια ευνοημένη επιλογή σε συστήματα που απαιτούν σταθερή και αξιόπιστη λειτουργία.Μπορείτε να αναγνωρίσετε την ευελιξία του και συχνά να την επιλέξετε για κλιμακούμενες διατάξεις ελέγχου, βοηθώντας στην εξέλιξη των αυτοματοποιημένων μεθόδων παραγωγής.

Προμήθειες τροφοδοσίας μεταγωγής (SMPS)

Για εφαρμογές SMPS, το ATMEGA328P ενισχύει την ενεργειακή απόδοση και μειώνει την ηλεκτρομαγνητική παρεμβολή μέσω στρατηγικών έξυπνων ελέγχων.Διαδραματίζοντας βασικό ρόλο στη διαχείριση ενέργειας που ανταποκρίνεται, προσαρμόζει την απόδοση για να καλύψει τις κυμαινόμενες ανάγκες φορτίου.Η εμπειρία που συλλέγεται από το χειρισμό δυναμικών αντιδράσεων δίνει έμφαση στην ενσωμάτωσή της σε ασύρματες ρυθμίσεις φόρτισης και ανανεώσιμης ενέργειας, προωθώντας τις βιώσιμες ενεργειακές πρακτικές.

Επεξεργασία δεδομένων και αναλογικές μετρήσεις

Με την ικανότητά του στη μετατροπή των αναλογικών σε ψηφιακά σήματα, το ATMEGA328P εξουσιοδοτεί τις συσκευές που απαιτούν ακριβείς αναγνώσεις, συμπεριλαμβανομένων των ψηφιακών παλμώματος και των συστημάτων ιατρικής παρακολούθησης.Η ικανότητά του να επεξεργάζεται τα πραγματικά δεδομένα αγγίζει απρόσκοπτα επικίνδυνα σημεία σε διάφορα αναλυτικά πλαίσια.Χρησιμοποιώντας την ισχυρή επεξεργασία του, μπορείτε να ενισχύσετε τους αλγόριθμους για βελτιωμένη ακρίβεια του αισθητήρα, ενσωματώνοντας βαθύτερα τον μικροελεγκτή σε επιδιώξεις μηχανικής ακριβείας.

Ενσωματωμένα συστήματα και χειριστήρια κινητήρα

Στα ενσωματωμένα συστήματα, το ATMEGA328P θαυμάζεται για τις συμπαγείς αλλά ισχυρές δυνατότητές του.Η συμμετοχή του σε χειριστήρια κινητήρα καλύπτει τα ηλεκτρικά οχήματα, τα αεροσκάφη και τους σερβο, εξασφαλίζοντας ομαλή λειτουργία σε συνδυασμό με ενεργειακή απόδοση.Η συνεχής ανατροφοδότηση που παρέχει είναι βασική για τη μείωση της φθοράς και την ενίσχυση της απόδοσης, καθιστώντας το σημαντικό να κατασκευάσει όλο και πιο προηγμένες στρατηγικές ελέγχου μέσα στην ρομποτική και την αυτοματοποίηση.

Συστήματα προβολής και περιφερειακές διεπαφές

Από τις βασικές οθόνες LCD έως τις πολύπλοκες γραφικές οθόνες, το ATMEGA328P ωφελεί σε μεγάλο βαθμό τις τεχνολογίες εμφάνισης με την αποτελεσματικότητά του.Η ικανότητά του να χειρίζεται πολυάριθμες περιφερειακές διεπαφές ενισχύει το σχεδιασμό διαδραστικών ηλεκτρονικών ειδών κατανάλωσης και έξυπνων συσκευών.Μπορείτε να εκτιμήσετε τις ευέλικτες δυνατότητες εισόδου-εξόδου του μικροελεγκτή, οι οποίες εξορθολογίζουν τη δημιουργία διαισθητικών διεπαφών και να εξασφαλίσουν ομαλή αλληλεπίδραση, παρέχοντας μια απρόσκοπτη εμπειρία.

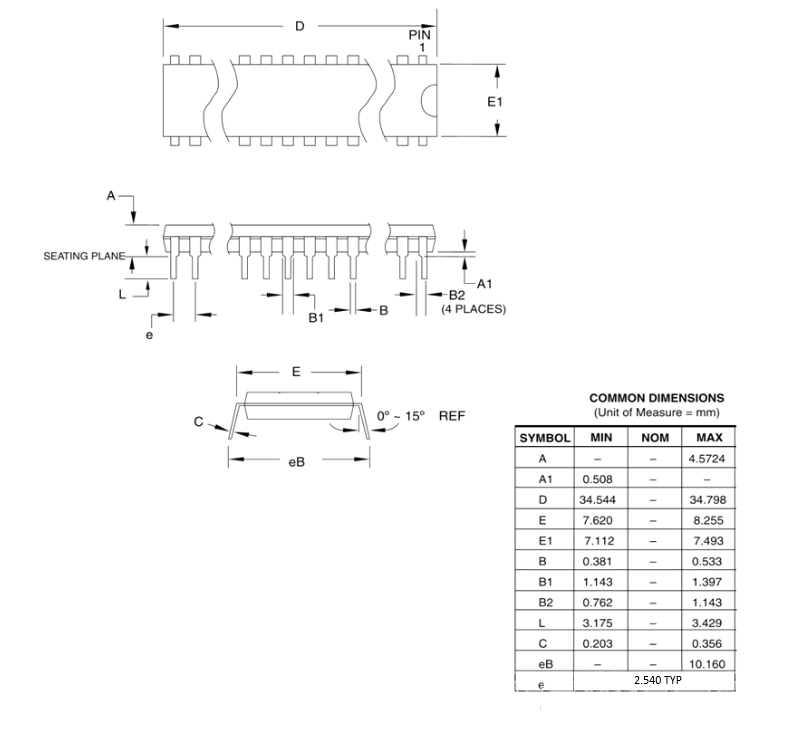

Πακέτο

Συμπεράσματα

Το ATMEGA328P εξακολουθεί να αποτελεί ένα σημαντικό εργαλείο για τα ηλεκτρονικά, παρέχοντας την τέλεια ισορροπία απλότητας, λειτουργικότητας και προσαρμοστικότητας.Το πλούσιο σετ χαρακτηριστικών του, που υποστηρίζεται από ολοκληρωμένη τεκμηρίωση και μια ενεργή κοινότητα, την καθιστά ιδανική επιλογή για πρωτότυπα, εκπαίδευση και εφαρμογές.Η κυριαρχία του ATMEGA328P όχι μόνο σας εξοπλίζει με τις δεξιότητες για να καινοτομήσετε και να βελτιστοποιήσετε τα έργα, αλλά και να καλλιεργεί μια βαθύτερη κατανόηση του σχεδιασμού και της ολοκλήρωσης του μικροελεγκτή.Καθώς η τεχνολογία εξελίσσεται, το ATMEGA328P παραμένει σταθερός σύντροφος στην προώθηση της δημιουργικότητας και των τεχνολογικών λύσεων.
