JRC4558 Οδηγός OP-AMP: Χαρακτηριστικά, εφαρμογές και ισοδύναμα εξαρτήματα

Οι επιχειρησιακοί ενισχυτές (OP-AMPS) είναι οι αφηρημένοι ήρωες του ηλεκτρονικού κόσμου, σχηματίζοντας τη ραχοκοκαλιά των αμέτρητων κυκλωμάτων και συσκευών.Μεταξύ των πολλών διαθέσιμων επιλογών, το JRC4558 ξεχωρίζει ως ένα ευπροσάρμοστο και αξιόπιστο διπλό op-amp, φημισμένο για τις εξαιρετικές του επιδόσεις στον ήχο, την επεξεργασία σήματος και πέραν αυτού.Σε αυτό το άρθρο, διερευνάμε τις προδιαγραφές του JRC4558, τη διαμόρφωση του PIN, τις λειτουργίες, τις εναλλακτικές λύσεις και τις εφαρμογές, προσφέροντας πρακτικές γνώσεις για εσάς.Είτε σχεδιάζετε εξοπλισμό ήχου υψηλής πιστότητας, κυκλώματα ακριβείας κατασκευής ή εξερεύνηση δημιουργικών ηλεκτρονικών λύσεων, το JRC4558 υπόσχεται προσαρμοστικότητα και αξιοπιστία.Ας σκάψουμε στο τεχνικό θαύμα που κάνει αυτό το OP-AMP μια αξιόπιστη επιλογή σε διάφορους τομείς.

Κατάλογος

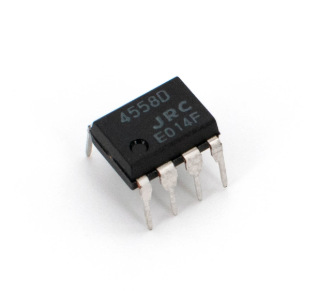

Επισκόπηση του JRC4558

Η ιστορία του JRC4558 Σας υποδεικνύει, καθώς χρησιμεύει ως προτιμώμενος διπλός-λειτουργικός ενισχυτής.Η γοητεία του έγκειται στην σημαντική ενίσχυση της τάσης και την εντυπωσιακά υψηλή αντίσταση εισροών που προσφέρει.Προτεινόμενα εμφανώς σε αμέτρητα ακουστικά και ηλεκτρονικά κυκλώματα, αυτό το ολοκληρωμένο κύκλωμα που βασίζεται σε πυρίτιο διαθέτει προσαρμοστικότητα, με πακέτα όπως το SOP και το DIP να βελτιώνουν την έκκλησή του σε σχέδια κυκλώματος πεντάλ.Μεταξύ των δελεαστικών προδιαγραφών είναι ένα κέρδος τάσης 100dB, μια φιλόξενη αντίσταση εισόδου 5 megaohms και ένα εύκαμπτο εύρος τροφοδοσίας ± 4V έως 18V.Αυτά τα χαρακτηριστικά, σε συνδυασμό με την οικονομική προσιτότητα, το καθιστούν κυρίως ελκυστικό στα μάτια εκείνων που γνωρίζουν.

Με μια τυπική ρύθμιση 8 ακίδων, το JRC4558 μειώνει χαριτωμένα σε σύνθετα κυκλώματα.Ο ακροδέκτης 8 έχει οριστεί για τη θετική είσοδο τροφοδοσίας.Ο ακροδέκτης 4 εξυπηρετεί την αρνητική είσοδο ισχύος.Οι ακροδέκτες εξόδου 1 και 7 μοιράζονται μεταξύ των δύο επιχειρησιακών ενισχυτών.Οι εισροές αναστροφής εκχωρούνται στις ακίδες 2 και 6.

Το JRC4558 μακριά από το αρχέτυπο ενός ιδανικού επιχειρησιακού ενισχυτή, ωστόσο το μέγιστο κέρδος τάσης του 100dB και ένα ποσοστό SLW 1,7V/μs εύστοχα παρέχει το κεφάλι που απαιτείται για τα περισσότερα καθήκοντα επεξεργασίας ήχου και σήματος.Η ικανότητά του για την παραγωγή υψηλότερων τάσεων εξόδου σε σχέση με την είσοδο την προσβάλλει σε εφαρμογές που καλύπτουν τους ενισχυτές, τους συγκριτές και τους ολοκληρωτές.Ο Friedrich στη λειτουργία του με μια μοναδική τροφοδοσία +5V, θέτει απαλά την ανάγκη για ένα -5V αντίστοιχο, αντανακλώντας τις σύγχρονες τάσεις για εξορθολογισμένο, ενεργειακά αποδοτικό σχεδιασμό.

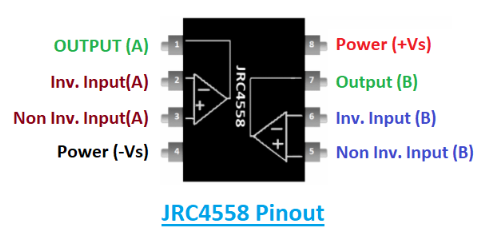

Διάταξη καρφίτσας

Καρφίτσα Αρ.	Όνομα καρφίτσας	Περιγραφή PIN
1	Έξω (α)	Ο ακροδέκτης εξόδου του op-amp a
2	Αναστροφή εισόδου (α)	Ο ακροδέκτης εισόδου του op-amp a
3	Μη-αντιστροφική είσοδος (α)	Ο μη αντιστροφικός ακροδέκτης εισόδου του op-amp a
4	Ισχύς (-vs)	Τερματικό γείωσης ή αρνητικού εφοδιασμού
5	Αναφορά	Ο μη αντιστροφικός ακροδέκτης εισόδου του op-amp b
6	Παραγωγή	Ο ακροδέκτης εισόδου του op-amp b
7	Ισχύς (+VS)	Ο ακροδέκτης εξόδου του op-amp b
8	+VS	Θετικό τερματικό εφοδιασμού

Χαρακτηριστικά και προδιαγραφές

Χαρακτηριστικό	Προδιαγραφές/λεπτομέρειες
Εύρος τροφοδοσίας τάσης	± 5V έως ± 15V
Εύρος ζώνης	3MHz
Αριθμός επιχειρησιακών ενισχυτών	Δύο (διπλοί λειτουργικοί ενισχυτές σε ένα μόνο πακέτο)
Ενσωματωμένη φόρμα κυκλώματος	8 ακίδων IC
Εύρος θερμοκρασίας λειτουργίας	0 ° C έως 70 ° C
Επιτόκιο	1,7V/μs
Κέρδος τάσης σήματος	Έως 100dB
Διαθέσιμα πακέτα	8 ακίδες SOP και DIP πακέτα
Αντιστάθμιση συχνότητας	Δεν απαιτείται
Ζητήματα μανδάλωσης	Κανένας
Τρέχουσα κατανάλωση	Χαμηλός
Συμβατότητα τροφοδοσίας	Υποστηρίζει ενιαίες και διπλές ρυθμίσεις τροφοδοσίας
Εύρος διαφορικής τάσης	Ευρύ φάσμα με μεγάλα καταλύματα κοινής λειτουργίας
Παρακολούθηση παραμέτρων	Σε συγκεκριμένες περιοχές θερμοκρασίας
Φάση και κέρδος αντιστοίχιση	Εξασφάλιση μεταξύ ενισχυτών
Τρανζίστορ εισόδου	Χαμηλού θορύβου
Κόστος	Σημαντικά οικονομικά αποδοτικό
Εφαρμογές στόχου	Φορητές και συσκευές που λειτουργούν με μπαταρία
Συμβατότητα με PIN	Βιομηχανία-πρότυπο;Συμβατό με LM358 και MC1458
Αξιοπιστία	Αποδεδειγμένο σε εμπορικό εξοπλισμό και συσκευές

Ισοδύναμα και εναλλακτικές λύσεις

•NE5532

•LM158

•LM158A

•LM358

•LM358A

•LM2904

•LM2904Q

•LM4558

•LM74

Αιτήσεις

Ενίσχυση σήματος

Το JRC4558 OP-AMP παρουσιάζει την ευελιξία του σε μια σειρά περιβαλλόντων, προσαρμόζοντας αποτελεσματικά τα συστήματα αυτοκινήτων για την ενίσχυση της ενίσχυσης του σήματος.Η αξιόπιστη απόδοσή του παραμένει ακόμη και στις δύσκολες συνθήκες της λειτουργίας των οχημάτων, εξασφαλίζοντας ένα απρόσκοπτο ταξίδι.Στα συστήματα που αναφέρονται στο έδαφος, το OP-AMP υπερέχει προσφέροντας σταθερότητα και συνέπεια, κυρίως όπου αναζητείται ακρίβεια μεταξύ των διαφόρων συστατικών.Μπορείτε να είστε εξοικειωμένοι με τις διακρίσεις παρόμοιων op-amps και να αναγνωρίσετε ότι η επίτευξη τέτοιας αξιοπιστίας συχνά περιλαμβάνει σχολαστικά την επιλογή εξαρτημάτων που ταιριάζουν σε συγκεκριμένες λειτουργικές ρυθμίσεις.

Φορητή τεχνολογία

Η ενσωμάτωση του JRC4558 σε φορητές συσκευές φέρνει το πλεονέκτημα της χαμηλής κατανάλωσης ενέργειας, ένα χαρακτηριστικό που επεκτείνει τη διάρκεια ζωής της μπαταρίας και βυθίζεται στις επιθυμίες των καταναλωτών για ευκολία και αντοχή.Είναι ο ισχυρός χειρισμός των καθηκόντων του σήματος, ενώ διατηρώντας τη διατήρηση της ενεργειακής απόδοσης κερδίζει εκτίμηση από εσάς που επικεντρώνεται στην εξευγενισμένη φορητή τεχνολογία.Συσκευές όπως οι επεξεργαστές ψηφιακών σημάτων αξιοποιούν τις ανώτερες δυνατότητες ολοκλήρωσης του OP-AMP, αναμειγνύοντας απρόσκοπτα τη λειτουργικότητα με την καινοτομία.

Δείγμα και κρατήστε τα κυκλώματα

Το JRC4558 βρίσκει τη θέση του σε κυκλώματα δείγματος και κρατάει, κλειδί στις διαδικασίες μετατροπής αναλογικών προς ψηφιακό που υποστηρίζουν τη σύγχρονη επικοινωνία.Ο εξαιρετικός σχεδιασμός αυτού του OP-AMP διευκολύνει την ακρίβεια και την ελάχιστη παραμόρφωση του σήματος, τις πτυχές που μπορείτε να εκτιμήσετε όταν αγωνίζεστε για ακρίβεια στις εργασίες επεξεργασίας σήματος.Αυτό εξασφαλίζει ότι η σωτηρία της ψηφιακής επικοινωνίας παραμένει ανενόχλητη.

Συστήματα ασφαλείας

Εντός των συναγερμών εισβολής, το JRC4558 ξεχωρίζει για την ευαισθησία και την ανταπόκρισή του στις περιβαλλοντικές αλλαγές.Μπορείτε να εκτιμήσετε τα εξαρτήματα που εξασφαλίζουν ελάχιστη συντήρηση, διατηρώντας την επαγρύπνηση τους ενάντια στην μη εξουσιοδοτημένη πρόσβαση.Η φιλική προς το κύκλωμα φύση του κυκλώματος ενθαρρύνει την εύκολη πρωτότυπα και τη βελτιστοποίηση, βοηθώντας σας στην προσπάθειά σας για αξιόπιστες λύσεις.

Ήχος και πολυμέσων

Στον κόσμο των αναμικτών ήχου και των εγγραφών, η ζήτηση για ήχο υψηλής πιστότητας καλύπτεται από το JRC4558, η οποία διαδραματίζει ανεκτίμητο ρόλο στον εμπλουτισμό της ακουστικής εμπειρίας.Μπορείτε συχνά να υπογραμμίσετε τον ρόλο του OP-AMP στην ενίσχυση του ήχου, μετατρέποντας τα ελαφρά σήματα ήχου σε εκροές αρθρωτών.Η συνάφεια του επεκτείνεται σε παίκτες DVD, υπογραμμίζοντας την επιρροή της στην τεχνολογία ψυχαγωγίας προσφέροντας μια συναρπαστική εμπειρία ακρόασης.

Λειτουργικό κύκλωμα

Πέρα από αυτές τις συγκεκριμένες χρήσεις, το JRC4558 επιβεβαιώνει το ρόλο της στη δημιουργία γεννήτριας λειτουργιών, συγκριτών και κυκλωμάτων οργάνων, που απεικονίζουν την προσαρμοστικότητά του.Οι χρονομετρητές μακροχρόνιας διάρκειας και οι πολυβιδωτές αξιοποιούν επίσης τη σταθερότητα και την ακρίβεια του OP-AMP.Μπορείτε να βρείτε την εκπλήρωση στην ικανότητα του JRC4558 να προσφέρει ολοκληρωμένες λύσεις σε διάφορα σχέδια κυκλωμάτων, επιτρέποντας τις βελτιωμένες προσεγγίσεις σε σύνθετα ολοκληρωμένα συστήματα.

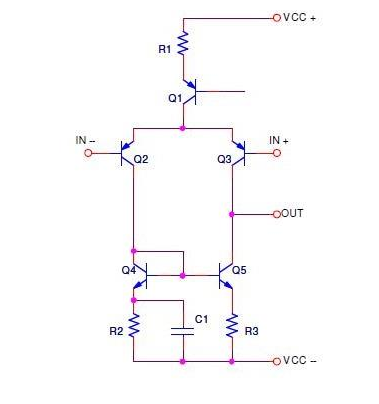

Εσωτερικό στάδιο εισόδου

Στο αρχικό στάδιο της διαμόρφωσης εισόδου, ένας διαφορικός ενισχυτής ζεύγους μακράς ουράς (LTP) συνεργάζεται με έναν καθρέφτη ρεύματος, μια ρύθμιση που είναι ευρέως γιορτάζεται για την ικανότητά του στη διατήρηση και ενίσχυση της πιστότητας των σημάτων εισόδου.Αυτή η συναρμολόγηση ενσωματώνει εξαρτήματα όπως Q1, Q2, Q3, Q4, Q5, R1, R2, R3 και C1 για την προώθηση της ισορροπημένης επεξεργασίας σήματος, δημιουργώντας ένα θεμέλιο ακρίβειας στον ηλεκτρονικό κόσμο, όπου οι διακυμάνσεις και οι διαταραχές μπορούν να κολλήσουν ερμηνεία δεδομένων.

Διαφορικός ενισχυτής ζεύγους μακράς ουράς (LTP)

Η ουσία του διαφορικού ενισχυτή LTP έγκειται στη διαμόρφωσή του με τέλεια αντιστοιχισμένα τρανζίστορ, Q1 και Q2.Αυτή η συγχρονικότητα δραστηριοποιείται στην ελαχιστοποίηση του θορύβου κοινής λειτουργίας, ο οποίος συχνά στοιχειώνει τα ηλεκτρονικά συστήματα υψηλής ακρίβειας, μειώνοντας τη σαφήνεια του σήματος.Διατηρώντας αυτά τα τρανζίστορ πανομοιότυπα, ο ενισχυτής όχι μόνο μειώνει το θόρυβο αλλά και ανυψώνει το εύρος ζώνης, με αποκορύφωμα μια αυξημένη απόδοση που αντικατοπτρίζει την πρόθεσή σας.

Τρέχουσα εφαρμογή καθρέφτη

Με τη συμμετοχή των στοιχείων Q3, Q4 και R1, ο τρέχων καθρέφτης λειτουργεί ως βασικός μηχανισμός για την παροχή σταθερού ρεύματος στο διαφορικό ζεύγος.Το ακλόνητο ρεύμα συμβάλλει στη γραμμικότητα του ενισχυτή, επηρεάζοντας σοβαρά την επιχειρησιακή αξιοπιστία του σε διάφορα σενάρια φορτίου.Η αρχιτεκτονική του καθρέφτη επηρεάζει σημαντικά τη δημιουργία ενός αξιόπιστου σημείου προκατάληψης για το LTP, ενισχύοντας έτσι τη σταθερότητα κέρδους και εξασφαλίζοντας τη σταθερή αποτελεσματικότητα του ενισχυτή.

Ενσωμάτωση χωρητικού στοιχείου

Ο πυκνωτής C1 ενσωματώνεται επιδέξια σε αυτό το σύστημα, εναρμονίζοντας με στοιχεία αντίστασης R2 και R3 για να διαχειριστεί την απόκριση συχνότητας.Επιλέγοντας με έντονο τρόπο τις τιμές αυτών των εξαρτημάτων, οι επιζήμιες επιδράσεις των παρασιτικών χωρητικότητας μετριάζονται, περιορίζοντας τις ταλαντώσεις που θα μπορούσαν να αποσταθεροποιήσουν τον ενισχυτή.Αυτή η στρατηγική προσέγγιση βοηθά στην απομάκρυνση της παραμόρφωσης του σήματος, διατηρώντας μια παρθένα διαδρομή σήματος μέσω ποικίλων περιοχών συχνότητας.

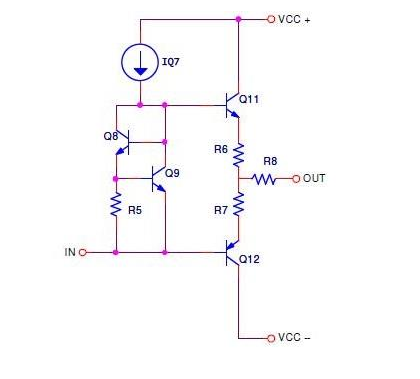

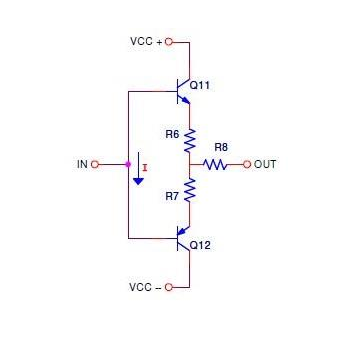

Στάδιο εξόδου

Στον προχωρημένο σχεδιασμό του σταδίου εξόδου, ο πολλαπλασιαστής VBE ξεχωρίζει για τον αξιοσημείωτο ρόλο του στην προσαρμογή του ρεύματος μεροληψίας στην κατηγορία AB Push Pulp-Pull Emplower.Αυτό το σημαντικό στοιχείο διασφαλίζει ότι ο ενισχυτής πληροί τις απαιτήσεις υψηλού ρεύματος, μια εργασία που συχνά επηρεάζεται από τη μηχανική φινέτσα.Μπορείτε συχνά να αντιμετωπίσετε προκλήσεις όπως η παραμόρφωση crossover, η οποία προκύπτει από τις αλλαγές θερμοκρασίας ή τη μεταβλητότητα των εξαρτημάτων.Η εμπειρία δείχνει ότι η δημιουργία ακριβών τροποποιήσεων κατά τη διάρκεια της φάσης σχεδιασμού μπορεί να ανακουφίσει σημαντικά αυτές τις προκλήσεις.

Ένα κλασικό μοντέλο, το JRC4558, λειτουργεί σε ένα εύρος εξόδου που συνήθως παραμένει περίπου 1,5V χαμηλότερη από την τάση τροφοδοσίας.Λαμβάνοντας υπόψη αυτόν τον παράγοντα είναι δυναμική για την ενίσχυση της συνολικής απόδοσης.Σε συνδυασμό, οι αντιστάσεις εξόδου R6, R7 και R8 συμβάλλουν αξιοσημείωτα στην ακεραιότητα του συστήματος.Αυτά τα εξαρτήματα όχι μόνο διευκολύνουν την τρέχουσα ισορροπία αλλά και την προώθηση της θερμικής σταθερότητας.Η λειτουργία τους στην πρόληψη της επιβλαβούς άμεσης φόρτωσης μεταξύ τρανζίστορ αποτρέπει πιθανές αναποτελεσματικότητες ή ζημιές.

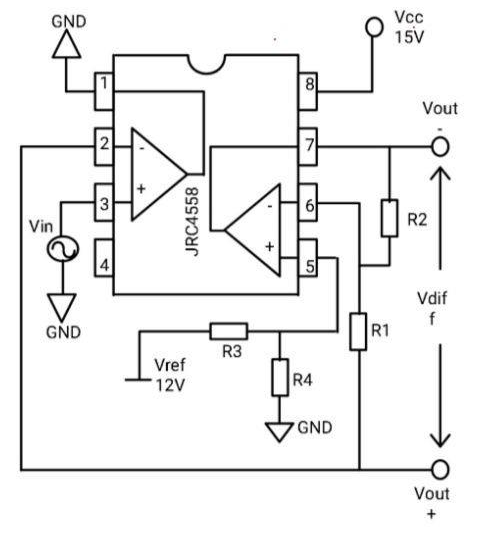

Λειτουργία του JRC4558 OP-AMP

Οι ποικίλες δυνατότητες του JRC4558 OP-AMP εκδηλώνονται μέσω των λειτουργιών του, όπως η ενίσχυση, η ολοκλήρωση και η διαφοροποίηση.Αποδεικνύεται ιδιαίτερα συμβατό με συστήματα μονής τάσης, που συχνά εμφανίζονται σε ρυθμίσεις μετατροπέα και μπλοκ ενίσχυσης DC, παράλληλα με άλλα αναλογικά κυκλώματα.Η ικανότητά του για διαφορική ενίσχυση ξεχωρίζει, μετατρέποντας δεξιό τρόπο μία μόνο είσοδο σε διαφορική έξοδο.Αυτός ο μετασχηματισμός επιτυγχάνεται μέσω σχολαστικών σχεδίων κυκλωμάτων, τα οποία εξασφαλίζουν ανώτερη γραμμικότητα.

Σε πραγματικά σενάρια, η ρύθμιση περιλαμβάνει διπλούς πρωτογενείς ενισχυτές.Ένας ενισχυτής χρησιμεύει ως buffer, παράγοντας vout+.Ταυτόχρονα, ο δεύτερος ενισχυτής αντιστρέφει το σήμα εισόδου, δημιουργώντας VOUT- έναντι ενός σημείου αναφοράς 12V.Αυτό παράγει μια διαφορική έξοδο, VDIFF, που καθορίζεται από συγκεκριμένες περιοχές τάσης, που υπολογίζονται χρησιμοποιώντας προκαθορισμένες εξισώσεις.Τέτοιες μεθοδολογίες εξασφαλίζουν ακριβή έλεγχο των σημάτων εξόδου, αποδεικνύοντας τη χρησιμότητά τους στην ακριβή επεξεργασία σήματος.

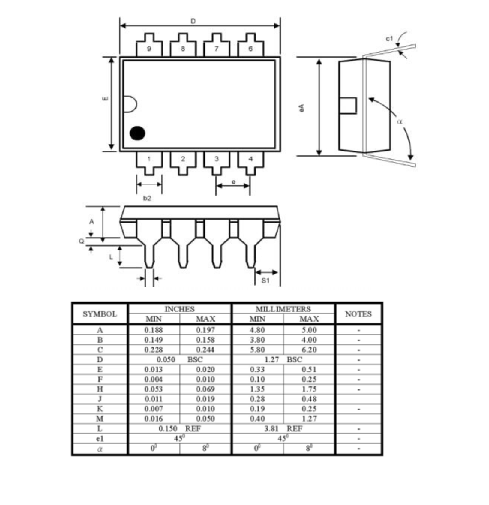

Διακοπτικές λεπτομέρειες του JRC4558

Σύναψη

Ο επιχειρησιακός ενισχυτής JRC4558 βρίσκεται ως ακρογωνιαίος λίθος στον κόσμο των ηλεκτρονικών, που γιορτάζεται για την ευελιξία, την αξιοπιστία και την εξαιρετική απόδοση σε διάφορες εφαρμογές.Από την επεξεργασία ήχου έως τον χειρισμό σήματος ακριβείας, αυτό το διπλό OP-AMP προσφέρει αξιοσημείωτη προσαρμοστικότητα, καθιστώντας την αξιόπιστη επιλογή για εσάς.Οι ισχυρές προδιαγραφές, η λειτουργία χαμηλού θορύβου και η οικονομική προσιτότητα υπογραμμίζουν τη διαρκή έκκλησή της σε μια σειρά καινοτόμων σχεδίων.Είτε ενισχύει την ποιότητα του ήχου, εξασφαλίζοντας σταθερή ενίσχυση σήματος ή τροφοδοτώντας δημιουργικές ηλεκτρονικές λύσεις, το JRC4558 εξακολουθεί να αποτελεί ενεργό συστατικό, γεφυρώνοντας το χάσμα μεταξύ απλότητας και πολυπλοκότητας σε ηλεκτρονικά κυκλώματα.
