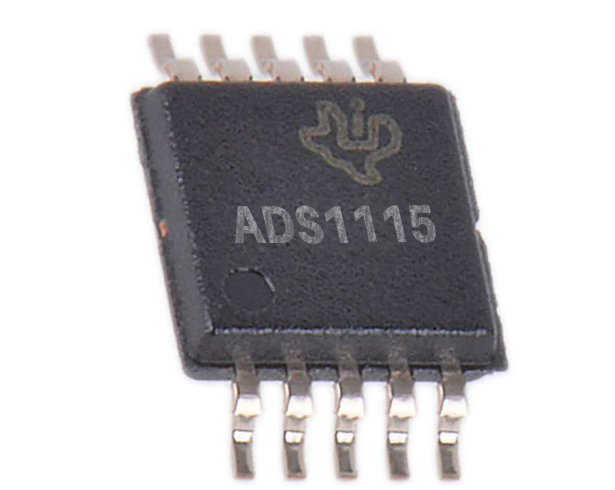

Ένας οδηγός για το ADS1115: ADC συμπαγής και χαμηλής ισχύος

Το ADS1115 IC από το Texas Instruments επαναπροσδιορίζει την ακρίβεια και την προσαρμοστικότητα στον κόσμο της αναλογικής προς ψηφιακό μετατροπή.Με το ADC 16-bit υψηλής ανάλυσης, τον ενισχυτή προγραμματιζόμενου κέρδους (PGA) και την προηγμένη λειτουργικότητα συγκριτή, αυτή η συμπαγής συσκευή ξεπερνά τους περιορισμούς των ενσωματωμένων ADC σε μικροελεγκτές όπως το Arduino και το ESP8266.Ιδανικό για εφαρμογές που απαιτούν εξαιρετική ακρίβεια, όπως η περιβαλλοντική παρακολούθηση, οι βιοϊατρικές συσκευές και η διαχείριση της μπαταρίας, το ADS1115 γεφυρώνει απρόσκοπτα το χάσμα μεταξύ αναλογικών σημάτων και ψηφιακής επεξεργασίας.Σε αυτό το άρθρο, θα διερευνήσουμε τη διαμόρφωση PIN, τις λειτουργίες, τις αρχές λειτουργίας και τις ευέλικτες εφαρμογές του ADS1115, ρίχνοντας φως στο πώς αυξάνει τα συστήματα απόκτησης δεδομένων και απλοποιεί τα σχέδια έργων.Βυθιστείτε για να ανακαλύψετε πώς αυτή η ευέλικτη ADC ενισχύει την ακρίβεια και την αξιοπιστία σε ένα ευρύ φάσμα βιομηχανιών.

Κατάλογος

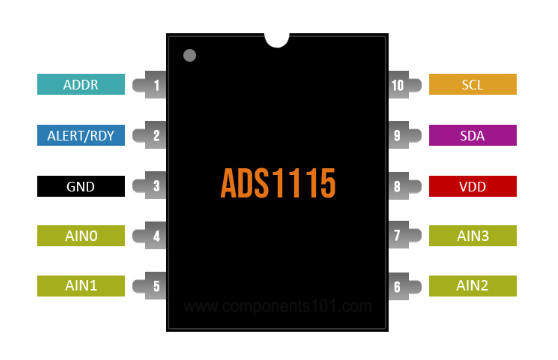

Διαμόρφωση pinout

Όνομα καρφίτσας	Περιγραφή PIN
Addr	Διεύθυνση i2c Επιλογή (σκλάβος)
Ειδοποίηση/rdy	Έτοιμο ψηφιακό συγκριτικό ή μετατροπή έτοιμη
ΑΕΔ	Εδαφος
Ain0	Διαφορικό κανάλι 1: Είσοδος καναλιού 1 ενός τύπου ή Αρνητική εισροή
Ain1	Διαφορικό κανάλι 1: είσοδος καναλιού 2 ενός τύπου ή εισόδου ή Αρνητική εισροή
Ain2	Διαφορικό κανάλι 2: Είσοδος καναλιού 3 ενός τύπου ή Θετική εισροή
Ain3	Διαφορικό κανάλι 2: Είσοδος καναλιού 4 ενός τύπου ή Αρνητική εισροή
VDD	Τροφοδοσία: 2.0V έως 5.5V
SDA	Σειριακά Δεδομένα: Μεταδίδει και λαμβάνει δεδομένα (που χρησιμοποιούνται για το I2C ανακοίνωση)
SCL	Εισαγωγή σειριακού ρολογιού: ρολόγια δεδομένα στο SDA (χρησιμοποιείται για I2C ανακοίνωση)

Χαρακτηριστικά και προδιαγραφές

Χαρακτηριστικό	Προσδιορισμός
Εύρος θερμοκρασίας λειτουργίας	-40 ° C έως +125 ° C
Φάσμα εφοδιασμού	2.0 V έως 5.5 V (ελάχιστο AVDD: 2V, μέγιστη τάση εισόδου: 5.5V)
Κατανάλωση χαμηλού ρεύματος	150 μΑ (σε λειτουργία συνεχούς μετατροπής)
Διασυνδέομαι	I2C (τέσσερις διευθύνσεις που μπορούν να επιλέξουν)
Συγκριτής	Προγραμματιζόμενος
Εισροές	Τέσσερις εισόδους με ένα άκρο ή δύο διαφορικές εισόδους
Ώρα καθίζησης	Μονοψήφιος
Ρυθμός δεδομένων	Προγραμματιζόμενο, 8 sps σε 860 sps
Ταλαντωτής	Εσωτερικός

Ισοδύναμα μοντέλα

Όταν εξετάζουμε εναλλακτικές λύσεις μέσα στην ίδια οικογένεια προϊόντων, πολλές επιλογές παρουσιάζονται:

• ADS1113

• ADS1114

• ADS1013

• ADS1014

• ADS1015

Στον κόσμο της μετατροπής αναλογικής προς ψηφιακό, ξεχωρίζουν μερικά αξιοσημείωτα ICs:

• ADC0804: Αυτή η συσκευή έρχεται σε ένα πακέτο DIP-20 και προσφέρει ανάλυση 8-bit για μετατροπή αναλογικής προς ψηφιακό.

• ADC0808: Συσκευασμένο σε DIP-28, αυτός ο μετατροπέας A/D 8-bit διαθέτει πολυπλέκτη 8 καναλιών, ενισχύοντας την ευελιξία του.

• ADC0809: Παρόμοια με το ADC0808, αυτή η συσκευή είναι επίσης ένας μετατροπέας A/D 8-bit με πολυπλέκτη 8 καναλιών, που παρουσιάζεται σε ένα πακέτο DIP-28.

Επιπλέον, το τοπίο των ADC περιλαμβάνει μια ποικιλία άλλων αξιοσημείωτων επιλογών:

• HI7190IP

• MC1408

• ICL7135

• Max186

• MCP3201

• MCP3008

• MCP3202

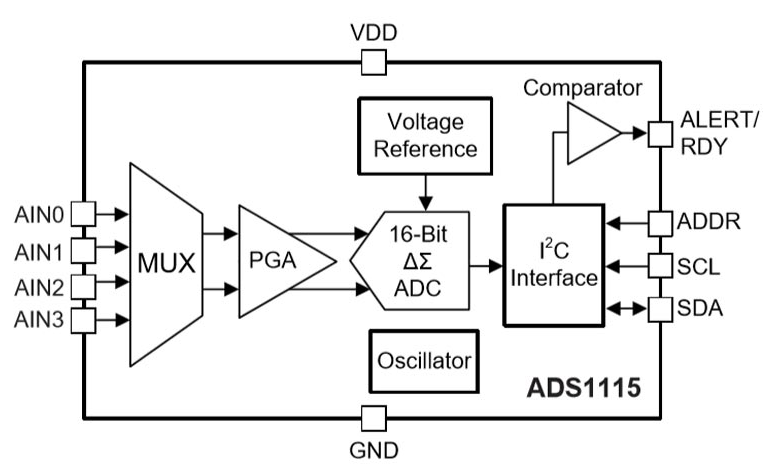

Αρχή λειτουργίας του ADS1115 IC

Ο ADS1115 Λειτουργεί με την επεξεργασία τεσσάρων αναλογικών εισόδων (A0, A1, A2, A3), οι οποίες δρομολογούνται μέσω ενός πολυπλέκτη στον προγραμματιζόμενο ενισχυτή κέρδους (PGA).Αυτή η αρχιτεκτονική επιτρέπει στον αναλογικό προς ψηφιακό μετατροπέα (ADC) να χειρίζεται ένα ευρύ φάσμα εισόδου, που εκτείνεται από ± 256 mV έως ± 6.144 V. Μόλις ενισχυθεί το σήμα, υποβάλλεται σε μετατροπή σε ψηφιακή μορφή 16-bit, η οποία στη συνέχεια είναιπου μεταδίδεται μέσω της διασύνδεσης I2C χρησιμοποιώντας τις ακίδες SDA, SCL και ADDR.

Πολυπλεξία και ενίσχυση σήματος

Ο πολυπλέκτης είναι βασικός για τη λειτουργία του ADS1115, καθώς αποφασίζει ποια αναλογική είσοδος επεξεργάζεται σε οποιαδήποτε δεδομένη στιγμή.Επιλέγοντας διαδοχικά κάθε είσοδο, το ADS1115 διαχειρίζεται αποτελεσματικά πολλαπλά σήματα χωρίς την ανάγκη για επιπλέον εξαρτήματα.Αυτό το χαρακτηριστικό είναι κυρίως επωφελές σε σενάρια όπου τόσο ο χώρος όσο και ο προϋπολογισμός είναι περιορισμένοι.Επιπλέον, ο προγραμματιζόμενος ενισχυτής κέρδους ενισχύει την ευελιξία του ADS1115, επιτρέποντάς σας να προσαρμόσετε τις ρυθμίσεις κέρδους με βάση τα μοναδικά χαρακτηριστικά των σημάτων εισόδου.Αυτή η προσαρμοστικότητα ενισχύει την ακρίβεια σε εφαρμογές με κυμαινόμενα επίπεδα σήματος, εξασφαλίζοντας ότι η ADC παραμένει εντός του βέλτιστου λειτουργικού εύρους.

Διαδικασία μετατροπής και ψηφιακή έξοδος

Η διαδικασία μετατροπής του ADS1115 έχει σχεδιαστεί σχολαστικά για να επιτύχει υψηλή ακρίβεια.Με ανάλυση 16 bit, μπορεί να αντιπροσωπεύει 65.536 διακριτές τιμές, επιτρέποντας λεπτές διακρίσεις μεταξύ των επιπέδων εισόδου.Αυτή η λεπτομέρεια είναι κυρίως αξιοσημείωτη στην απόκτηση δεδομένων αισθητήρων, όπου ακόμη και οι μικρές παραλλαγές στο σήμα εισόδου μπορούν να έχουν σημαντική σημασία.Η ψηφιακή έξοδος, που κοινοποιείται μέσω της διεπαφής I2C, απλοποιεί την ενσωμάτωση με τους μικροελεγκτές και άλλες ψηφιακές συσκευές.Το πρωτόκολλο I2C, που αναγνωρίζεται για την απλή και αποτελεσματικότητά του, επιτρέπει σε πολλές συσκευές να μοιράζονται τις ίδιες γραμμές επικοινωνίας, ενισχύοντας έτσι τη συνολική αρχιτεκτονική του συστήματος.

Λειτουργικότητα συγκριτή

Μια αξιοσημείωτη πτυχή του ADS1115 είναι ο ενσωματωμένος προγραμματιζόμενος ψηφιακός συγκριτής, ο οποίος αξιολογεί συνεχώς την αναλογική είσοδο έναντι μιας προκαθορισμένης τάσης αναφοράς.Αυτή η δυνατότητα μπορεί να ενεργοποιήσει τα σήματα εξόδου για έτοιμες (RDY) ή προειδοποιητικές καταστάσεις, διευκολύνοντας τις άμεσες απαντήσεις σε διακυμάνσεις στο σήμα εισόδου.Αυτή η λειτουργικότητα χρησιμοποιείται σε πραγματικά συστήματα παρακολούθησης, όπου απαιτούνται ταχείες ενέργειες με βάση τις μετρήσεις αισθητήρων.Για παράδειγμα, στις εφαρμογές περιβαλλοντικής παρακολούθησης, ο συγκριτής μπορεί να ειδοποιήσει έναν μικροελεγκτή όταν τα επίπεδα ρύπων ξεπερνούν τα ασφαλή όρια, επιτρέποντας τις έγκαιρες παρεμβάσεις για τη διασφάλιση της υγείας και της ασφάλειας.

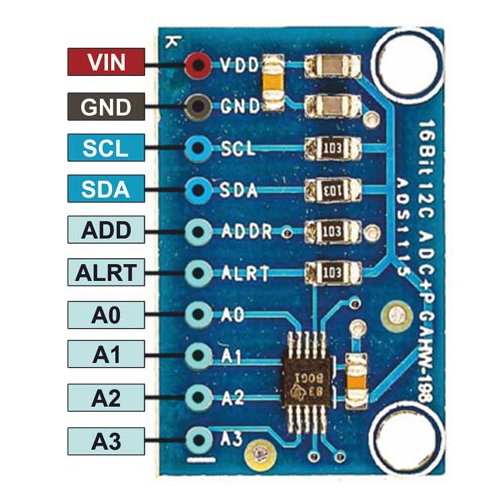

Χρησιμοποιώντας το ADS1115 αναλογικό σε ψηφιακό μετατροπέα IC

Το ADS1115, που παρουσιάστηκε σε μια προσβάσιμη πλακέτα ξεμπλοκάρισμα, προσφέρει μια απρόσκοπτη εμπειρία ενσωμάτωσης με διάφορες πλατφόρμες, συμπεριλαμβανομένων των Arduino, ESP8266 και Raspberry PI, μέσω της διασύνδεσης I2C.Αυτή η ADC Precision ADC 16-bit διαθέτει τέσσερις πολλαπλές εισόδους, επιτρέποντας τόσο τις ατομικές όσο και τις διαφορικές μετρήσεις.Αυτή η προσαρμοστικότητα ενισχύει την αίσθηση της αξιοπιστίας, ειδικά όταν αξιοποιεί τη βαθμονομημένη αναφορά για βελτιωμένη ακρίβεια.

Το ADS1115 λειτουργεί μετασχηματίζοντας αναλογικά σήματα σε ψηφιακά δεδομένα, τα οποία μπορούν εύκολα να επεξεργαστούν οι μικροελεγκτές.Αυτή η μετατροπή διαδραματίζει αξιοσημείωτο ρόλο σε εφαρμογές που απαιτούν ακριβείς μετρήσεις, όπως τα συστήματα περιβαλλοντικής παρακολούθησης και απόκτησης δεδομένων.Μπορείτε να επιλέξετε μεταξύ των ενιαίων και διαφορικών εισροών, προσαρμόστε τη συσκευή για να ικανοποιήσετε συγκεκριμένες απαιτήσεις μέτρησης.Για παράδειγμα, η χρήση διαφορικών μετρήσεων μπορεί να ελαχιστοποιήσει σημαντικά τον θόρυβο, ένα αξιοσημείωτο πλεονέκτημα σε περιβάλλοντα με ηλεκτρικές παρεμβολές.

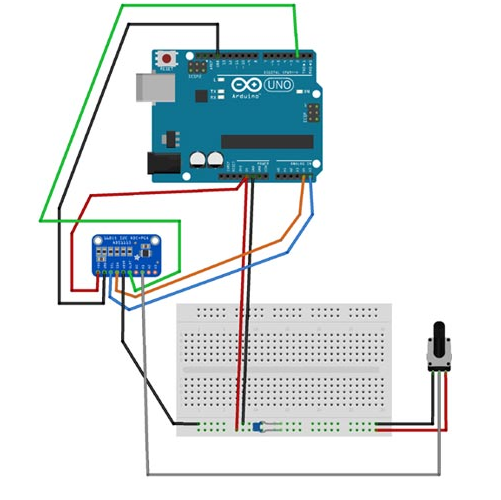

Για να διευκολυνθούν οι συνδέσεις, η απαιτούμενη καλωδίωση μεταξύ της πλακέτας Breakout ADS1115 και ενός Arduino περιγράφεται στον παρακάτω πίνακα:

Pin Board Arduino	ADS1115 PIN	Περιγραφή
5V	VDD	Τροφοδοσία στο ADS1115
ΑΕΔ	ΑΕΔ	Σύνδεση εδάφους
Α5	SCL	Γραμμή ρολογιού i2c
Α4	SDA	Γραμμή δεδομένων I2C
ΑΕΔ	Addr	Ορίζει τη διεύθυνση i2c
2	Αλκής	Ειδοποίηση/έτοιμο PIN για διακοπή
Υαλοκαθαριστήρας 10K Pot.	Α1	Αναλογικό κανάλι εισόδου A1

Συνδέστε τα άκρα του ποτενσιόμετρου 10K σε 5V και GND.Επιπλέον, συνδέστε έναν πυκνωτή 100NF μεταξύ 5V και GND.

Χρήσεις

Το ADS1115 έχει καθιερώσει μια εξέχουσα παρουσία σε ένα ευρύ φάσμα εφαρμογών, υπογραμμίζοντας την προσαρμοστικότητα και την υψηλή απόδοση.Η ενσωμάτωσή του στα ηλεκτρονικά στοιχεία των καταναλωτών όχι μόνο ενισχύει την εμπειρία σας αλλά και αντηχεί με την επιθυμία για ακρίβεια στην απόκτηση δεδομένων.Για παράδειγμα, σε φορητά όργανα, το ADS1115 διευκολύνει τις ακριβείς αναγνώσεις που είναι δυναμικές για τις μετρήσεις πεδίου, προωθώντας έτσι μια αίσθηση εμπιστοσύνης και αξιοπιστίας σε ποικίλα περιβάλλοντα.

Ηλεκτρονικά καταναλωτικά

Μέσα στον τομέα ηλεκτρονικών ειδών καταναλωτή, το ADS1115 χρησιμοποιείται συχνά σε συσκευές που απαιτούν μετατροπή αναλογικής προς ψηφιακό υψηλής ανάλυσης.Αυτό περιλαμβάνει εξοπλισμό ήχου, όπου η ποιότητα του ήχου είναι υψίστης σημασίας.Η ικανότητα της συσκευής να ανιχνεύει λεπτές διακυμάνσεις στο σήμα μπορεί να αυξήσει σημαντικά την πιστότητα ήχου, έναν παράγοντα που αντηχεί βαθιά μαζί σας.Μπορείτε συχνά να εκφράσετε την ικανοποίησή τους, σημειώνοντας ότι τα συστήματα εξοπλισμένα με το ADS1115 παρέχουν μια σαφήνεια και το βάθος του ήχου που ενισχύει βαθιά την εμπειρία ακρόασης.

Φορητό όργανο

Η σημασία του ADS1115 σε φορητά όργανα είναι αξιοσημείωτη.Η χαμηλή κατανάλωση ενέργειας καθιστά ιδανική για συσκευές που λειτουργούν με μπαταρίες, όπου η απόδοση έχει σημαντική αξία.Για παράδειγμα, στα εργαλεία παρακολούθησης του περιβάλλοντος, το ADS1115 παρέχει ακριβείς αναγνώσεις θερμοκρασίας και υγρασίας, οι οποίες χρησιμοποιούνται για την έρευνα και τη συλλογή δεδομένων.Μπορείτε συχνά να παρατηρήσετε ότι η αξιοπιστία των δεδομένων από αυτά τα μέσα επηρεάζει σημαντικά την ακεραιότητα των ευρημάτων τους, υπογραμμίζοντας τη συναισθηματική επένδυση σε ακριβή ερευνητικά αποτελέσματα.

Συστήματα μέτρησης θερμοκρασίας

Τα συστήματα μέτρησης θερμοκρασίας αποκτούν σημαντικά πλεονεκτήματα από την ακρίβεια που προσφέρει το ADS1115.Σε εφαρμογές που καλύπτουν τις βιομηχανικές διεργασίες στον αυτοματισμό στο σπίτι, η διατήρηση ακριβών μετρήσεων θερμοκρασίας είναι απαραίτητη.Η ενσωμάτωση του ADS1115 επιτρέπει την παρούσα παρακολούθηση, η οποία μπορεί να προκαλέσει έγκαιρες παρεμβάσεις στον έλεγχο της διαδικασίας.Οι παρατηρήσεις υποδεικνύουν ότι τα συστήματα που χρησιμοποιούν αυτό το στοιχείο αντιμετωπίζουν λιγότερες διακυμάνσεις, προωθώντας ένα σταθερό επιχειρησιακό περιβάλλον που συμβάλλει στην ειρήνη του μυαλού για εσάς.

Τάση μπαταρίας και παρακολούθηση ρεύματος

Το ADS1115 αποδεικνύεται ως επί το πλείστον επωφελές σε εφαρμογές που επικεντρώνονται στην τάση της μπαταρίας και την παρακολούθηση ρεύματος.Η ικανότητά του να παρέχει ακριβείς μετρήσεις βοηθά στη βελτιστοποίηση της απόδοσης της μπαταρίας και στην επέκταση της μακροζωίας.Μπορείτε να σημειώσετε ότι τα συστήματα διαχείρισης μπαταριών που ενσωματώνουν το ADS1115 επιτρέπουν την αποτελεσματική παρακολούθηση των επιπέδων φόρτισης και των ποσοστών εκφόρτισης.Αυτή η δυνατότητα ενισχύει τη λήψη αποφάσεων σχετικά με τη χρήση και τη συντήρηση της μπαταρίας, οδηγώντας τελικά σε μια πιο βιώσιμη προσέγγιση στη διαχείριση ενέργειας.

Εργοστάσιο αυτοματισμού και ελέγχου διαδικασιών

Στο εργοστασιακό αυτοματισμό και τον έλεγχο της διαδικασίας, το ADS1115 διαδραματίζει βασικό ρόλο στα συστήματα απόκτησης δεδομένων.Η υψηλή ακρίβειά του και ο χρόνος απόκρισης Swift επιτρέπουν την παρούσα παρακολούθηση διαφόρων παραμέτρων, η οποία χρησιμοποιείται για τη διατήρηση της λειτουργικής αποτελεσματικότητας.Η ανατροφοδότηση από εσάς τονίζει την αξία των αξιόπιστων δεδομένων στις προσαρμογές της διαδικασίας καθοδήγησης, οι οποίες μπορούν να αποδώσουν σημαντική εξοικονόμηση κόστους και να ενισχύσουν την παραγωγικότητα.Η συναισθηματική σύνδεση με την αποτελεσματικότητα και την απόδοση οδηγεί σε δέσμευση για τη χρήση μιας τέτοιας αξιόπιστης τεχνολογίας.

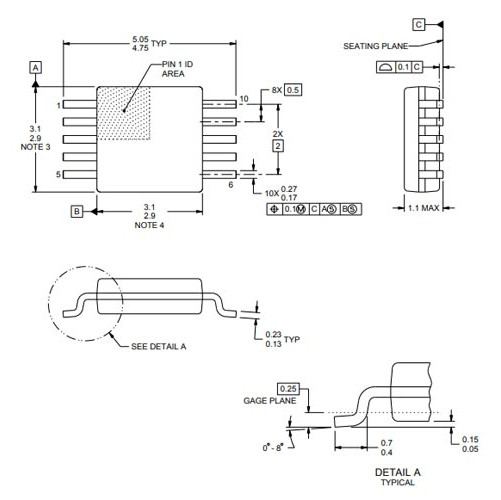

2D μοντέλο και διάταξη διαστάσεων

Σημειώσεις:

• Όλες οι γραμμικές διαστάσεις βρίσκονται σε χιλιοστά.Οποιεσδήποτε διαστάσεις Οι παρενθέσεις είναι μόνο για αναφορά.Η διάσταση και η ανοχή είναι ανά ASME Y14.5m.

• Αυτό το σχέδιο υπόκειται σε αλλαγή χωρίς προειδοποίηση.

• Αυτή η διάσταση δεν περιλαμβάνει φλας μούχλας, προεξοχές ή Πύλη.Το φλας, οι προεξοχές ή οι πύλες δεν πρέπει να υπερβαίνουν τα 0,15 mm ανά πλευρά.

• Αυτή η διάσταση δεν περιλαμβάνει το Interlead Flash.Ενδιάμεσα Το φλας δεν πρέπει να υπερβαίνει τα 0,25 mm ανά πλευρά.

• Αναφορά: Εγγραφή JEDEC MO-187, Παραλλαγή BA.
