Περιεκτικός οδηγός για τον AD736 True RMS-to-DC Converter IC

Αυτός ο οδηγός διερευνά το ολοκληρωμένο κύκλωμα AD736, γνωστό για την ακρίβειά του στη μετατροπή του True RMS σε τάση DC.Με τη δυνατότητα χειρισμού διαφορετικών κυματομορφών, το AD736 είναι ιδανικό για εφαρμογές υψηλής ακρίβειας, χαμηλής ισχύος όπως συστήματα ανανεώσιμων πηγών ενέργειας και ιατρικές συσκευές.Θα καλύψουμε τις προδιαγραφές, τις χρήσεις και τα χαρακτηριστικά σχεδιασμού που το καθιστούν σημαντικό στα σύγχρονα ηλεκτρονικά.

Κατάλογος

Ποιο είναι το AD736;

Ο AD736 είναι ένα εξαιρετικά ευπροσάρμοστο ολοκληρωμένο κύκλωμα που έχει σχεδιαστεί για ακριβή πραγματική μετατροπή τάσης RMS-to-DC, με ελάχιστη κατανάλωση ενέργειας και περιθώριο ακριβείας ± 0,3 mV και ± 0,3% για εισόδους ημιτονοειδούς κύματος.Η ικανότητά του να χειρίζεται διάφορες κυματομορφές, όπως σήματα παλμών και ελεγχόμενα με triac κύματα ημιτονοειδών, το καθιστά ιδανικό για την ενίσχυση των ανορθωτών ακριβείας και την προσαρμογή σε διάφορες ηλεκτρονικές εφαρμογές.Από τα συστήματα ανανεώσιμων πηγών ενέργειας που απαιτούν ακριβή επεξεργασία σήματος σε συσκευές που τροφοδοτούνται με μπαταρίες που επωφελούνται από την κατανάλωση χαμηλής ενέργειας, το AD736 υποστηρίζει την αποτελεσματικότητα και την αξιοπιστία.Η ακριβής αρχιτεκτονική του είναι καλή για βιομηχανίες όπως ο ιατρικός και ο βιομηχανικός εξοπλισμός.Συνδυάζοντας τον συμπαγή σχεδιασμό, την προηγμένη τεχνολογία και την αποδοτικότητα του κόστους, το AD736 αποτελεί παράδειγμα των σύγχρονων τάσεων στον σχεδιασμό πολυλειτουργικών κυκλωμάτων, προσφέροντας κλιμακούμενες λύσεις για εφαρμογές που βασίζονται στην ακρίβεια.

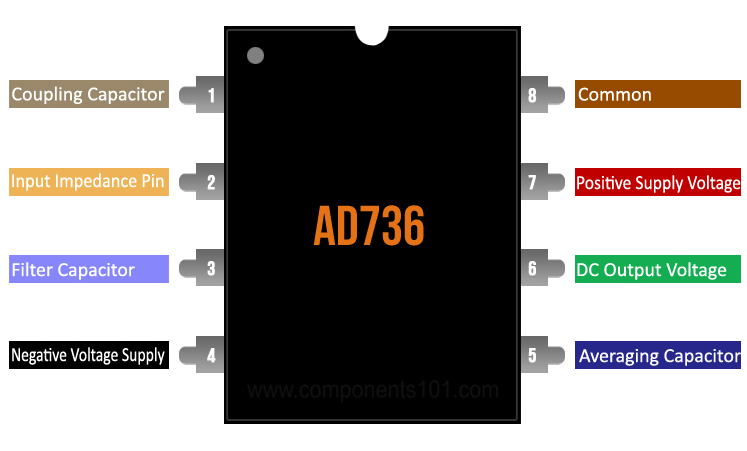

Διαμόρφωση ακίδων AD736

Καρφίτσα Αρ.	Όνομα καρφίτσας	Περιγραφή
1	Ριπής	Πυκνωτής σύζευξης
2	Αμάξωμα	Υψηλή καρφίτσα σύνθετης αντίστασης
3	Προμηθευτής	Συνδέστε έναν βοηθητικό πυκνωτή φίλτρου χαμηλής διέλευσης από το Παραγωγή
4	-Vs	Αρνητική τάση τροφοδοσίας εάν χρησιμοποιούνται διπλά προμήθειες ή Γείωση εάν συνδεθεί με πηγή μονής προσφοράς
5	Γήρανση	Συνδέστε τον πυκνωτή μέσου όρου εδώ.
6	ΠΑΡΑΓΩΓΗ	Τάση εξόδου DC.
7	+VS	Θετική τάση τροφοδοσίας.
8	Com	Κοινός.

Χαρακτηριστικά και προδιαγραφές AD736

Χαρακτηριστικό/προδιαγραφές	Περιγραφή
Υψηλή αντίσταση εισόδου	10¹² Ω
Ρεύμα χαμηλής προκατάληψης εισόδου	25 π.μ.
Μέγιστη υψηλή ακρίβεια	± 0,3 mV ± 0,3% της ανάγνωσης
Μετατροπή RMS με παράγοντες κορυφής σήματος	Έως 5
Ευρύ φάσμα τροφοδοσίας	+2,8 V, -3,2 V έως ± 16,5 V
Χαμηλή ενέργεια	200 μΑ μέγιστο ρεύμα τροφοδοσίας
Έξοδος τάσης	Ναί
Εξωτερικά διακοσμητικά στοιχεία που απαιτούνται για την ακρίβεια	Οχι
Ρεύμα αναμονής	Μόνο 25 μΑ
Αντίσταση εξόδου	8 kΩ
Βαθμολογία ESD	500 V
Εύρος θερμοκρασίας αποθήκευσης	-65 ° C έως +150 ° C

Ισοδύναμο για το AD736

• AD637

• AD636

AD736 διαθέσιμα πακέτα

8-Lead PDIP

Το PDIP 8-Lead ξεχωρίζει λόγω της προσαρμοστικότητάς του, καθιστώντας το περιουσιακό στοιχείο σε πρωτότυπα και παραγωγή μικρής κλίμακας.Αυτός ο τύπος προτιμάται στις ρυθμίσεις όπου η χειροκίνητη εγκατάσταση, η απλή αντικατάσταση και η δοκιμή υπερισχύουν.Ο διαρκής σχεδιασμός του είναι επωφελής σε εκπαιδευτικά αρένες και πειραματικά εργαστήρια, προωθώντας τις ταχείες επαναλήψεις και τις προσαρμογές χωρίς την ανάγκη εξειδικευμένων εργαλείων.Η προσβασιμότητα του PDIP ανακαλύπτει μια αίσθηση επίτευξης σε αυτά τα μικροαλλαγές και τελειοποιώντας τα σχέδιά τους, ενισχύοντας περαιτέρω τη γοητεία του.

8-Lead Cerdip

Το CERDIP 8-Lead υπερέχει σε δυσμενείς συνθήκες, με την κεραμική δομή να παρέχει ανώτερη σταθερότητα θερμοκρασίας και μηχανική ευρωστία.Ιδανικά για σενάρια υψηλής αξιοπιστίας όπως η αεροδιαστημική και οι στρατιωτικές επιχειρήσεις, αντιπροσωπεύει σταθερότητα και ακρίβεια.Με τη διαρκή σκληρά περιβάλλοντα χωρίς απώλεια λειτουργίας, ο ρόλος του CERDIP ενσωματώνει μια ήσυχη εμπιστοσύνη, αντανακλώντας την κατάσταση του ήρωα σε εφαρμογές όπου η σταθερότητα είναι αγαπημένη.

8-Lead Soic

Κατάλληλο για εφαρμογές που δίνουν προτεραιότητα σε ένα μικρότερο αποτύπωμα και αποτελεσματική χρήση του χώρου του σκάφους, το 8-lead SOIC λάμπει σε σχέδια που απαιτούν μικρογραφία και ελαφρότητα.Η τεχνολογία επιφανείας της ανοίγει το δρόμο για κομψά ηλεκτρονικά και φορητές συσκευές.Αυτή η κομψότητα ευθυγραμμίζεται με την επιδίωξη της βιομηχανίας για προοδευτικά μικρότερες, πιο αποτελεσματικές συσκευές, μια τάση που αιχμαλωτίζει τις καρδιές που αναζητούν καινοτομία χωρίς συμβιβασμό.

Χρησιμοποιώντας τον μετατροπέα AD736 RMS-to-DC

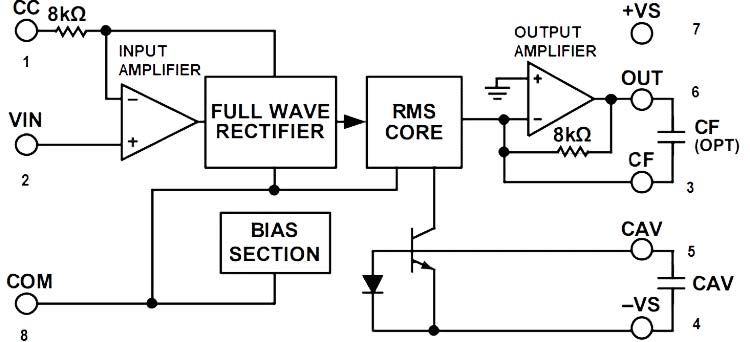

Το AD736 είναι ένας ευέλικτος και ακριβής μετατροπέας RMS-to-DC που έχει σχεδιαστεί για να μετατρέψει τα σήματα εναλλασσόμενου ρεύματος (AC) σε αντίστοιχες εξόδους άμεσης ρεύματος (DC), επιτρέποντας σταθερή παροχή ισχύος μέσω αντίστασης.Η εσωτερική αρχιτεκτονική του ενσωματώνει εξαρτήματα όπως ένας ενισχυτής εισόδου, ένας ανορθωτής πλήρους κύματος ακριβείας, ένας πυρήνας RMS και ένας ενισχυτής εξόδου, ο οποίος λειτουργεί από κοινού για να εξασφαλίσει ομαλή και ακριβή μετατροπή RMS.Ανάλογα με τη διαμόρφωση, το AD736 μπορεί να λειτουργήσει ως μετατροπέας μέσου όρου που ανταποκρίνεται ή ως πραγματικός μετατροπέας RMS-to-DC.Στη μέση λειτουργία ανταποκρινόμενων, η συσκευή διορθώνει και φιλτράρει το σήμα AC για να υπολογίσει μια τάση ισοδύναμης RMS με κλιμάκωση της μέσης τιμής.Το σχήμα παρακάτω απεικονίζει το λειτουργικό διάγραμμα μπλοκ του AD736, παρουσιάζοντας τις εσωτερικές του ενότητες, συμπεριλαμβανομένου του ενισχυτή εισόδου, του ανορθωτή πλήρους κύματος, του πυρήνα RMS και του ενισχυτή εξόδου.Αυτό το διάγραμμα υπογραμμίζει τη λογική ροή της διαδικασίας μετατροπής RMS-to-DC.

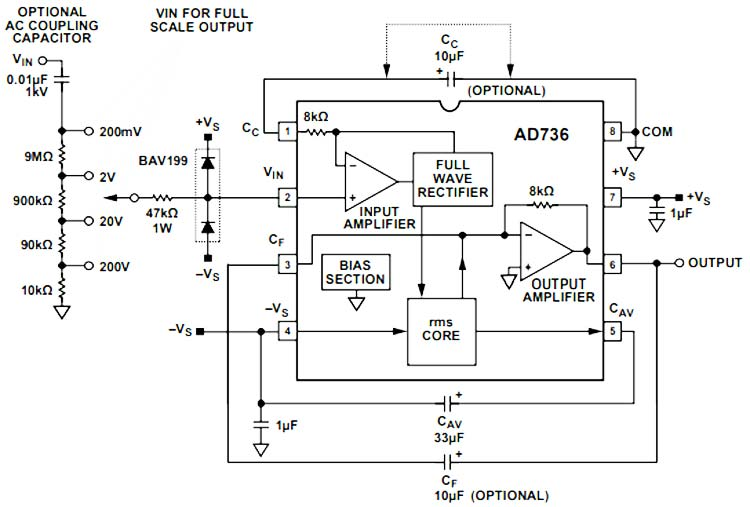

Ο καινοτόμος σχεδιασμός της συσκευής ενσωματώνει υψηλή αντίσταση εισροών για την ελαχιστοποίηση των σφαλμάτων φόρτωσης, καθιστώντας το ιδιαίτερα κατάλληλο για εφαρμογές που απαιτούν ακριβείς μετρήσεις χαμηλής τάσης, όπως η αξιολόγηση των τάσεων TAP 200 MV.Τα εξωτερικά εξαρτήματα, όπως οι αντιστάσεις και οι δίοδοι, μπορούν να προστεθούν στη διασφάλιση των υπερτάσεων τάσης γραμμής AC, στην ενίσχυση της ανθεκτικότητας και της αξιοπιστίας της εγκατάστασης.Μπορείτε να προσαρμόσετε περαιτέρω το AD736 σε συγκεκριμένες εφαρμογές ακολουθώντας συστάσεις στο φύλλο δεδομένων, όπως η προσαρμογή των τιμών των πυκνωτών σύζευξης ή των πυκνωτών εξομάλυνσης για να τροποποιήσετε τους χρόνους απόκρισης ή να βελτιώσετε την απόδοση υπό μοναδικές συνθήκες.Αυτή η προσαρμοστικότητα καθιστά το AD736 ιδανική επιλογή για ένα ευρύ φάσμα αναγκών μέτρησης RMS.Το σχήμα παρακάτω παρέχει ένα λεπτομερές κύκλωμα εφαρμογής για το AD736.Περιλαμβάνει προαιρετικά εξωτερικά εξαρτήματα, όπως πυκνωτές σύζευξης και δίοδοι προστασίας, καθώς και συνιστώμενες διαμορφώσεις για την επίτευξη ακριβούς μετατροπής RMS και προστασίας από υπερτάσεις τάσης σε διαφορετικά σενάρια.

Εφαρμογές του AD736

Μέτρηση ακριβείας: Ιδανικό για ακριβή μέτρηση των μη-ακινητοποιημένων τάσεων.Χρησιμοποιείται συνήθως στα εργαστήρια για ακριβή επικύρωση δεδομένων κατά τη διάρκεια πειραμάτων.

Βολτόμετρα ακριβείας: Δυνάμεις ακριβείας βολτόμετρα που χρησιμοποιούνται σε εκπαιδευτικά και βιομηχανικά περιβάλλοντα.Αξιόπιστο και προσαρμόσιμο στις διαφορετικές ανάγκες μέτρησης τάσης.

Πολυμέτρα και ευελιξία: Βελτιώνει τη λειτουργικότητα του πολυμέσου για τη μέτρηση διαφόρων παραμέτρων πέρα ​​από την τάση.Προτιμάται για το συμπαγές, πολυλειτουργικό σχεδιασμό του.

Μετατροπές RMS που λειτουργούν με μπαταρία σε DC: Ενεργειακή αποδοτική για μακροπρόθεσμη χρήση σε συσκευές με μπαταρία.Εξαιρετική για την επιτόπια εργασία σε απομακρυσμένες περιοχές με περιορισμένη πρόσβαση στην ηλεκτρική ενέργεια.

Εφαρμογές κυκλώματος μέσου όρου ανταποκρινόμενων: Χρησιμοποιείται σε δοκιμές ήχου και μέτρηση ισχύος για συνεπή απόδοση.Βελτιώνει την ποιότητα του ήχου και ενισχύει την αξιοπιστία του εξοπλισμού ήχου.

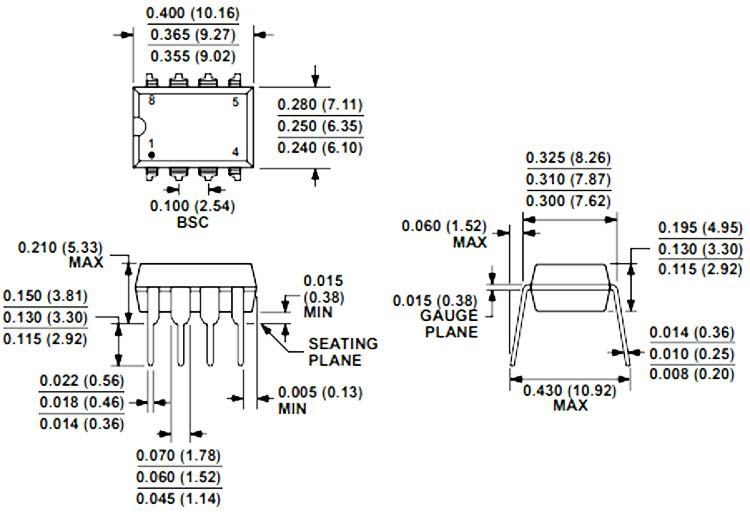

AD736 2D μοντέλο και διαστάσεις
