Περιτύλιξη καλωδίων: Ένας περιεκτικός οδηγός

Η περιτύλιξη καλωδίων είναι μια τεχνική για την παρασκευή ηλεκτρικών συνδέσεων χωρίς την ανάγκη συγκόλλησης.Αυτή η μέθοδος είναι γνωστή για την αξιοπιστία και την αποτελεσματικότητά της ως εναλλακτική λύση.Στη βιομηχανία ηλεκτρονικών ειδών, η περιτύλιξη καλωδίων χρησιμοποιείται κυρίως για την κατασκευή πρωτοτύπων και μικρών παρτίδων παραγωγής.Αυτή η τεχνική αποτιμάται επειδή είναι αναστρέψιμη και επιτρέπει αλλαγές χωρίς συγκόλληση που μπορούν να βλάψουν τα μέρη.Είναι χρήσιμο για το υλικό τηλεπικοινωνιών και επεξεργασίας δεδομένων, όπου πολλές βραχυπρόθεσμες πίνακες κυκλώματος χρειάζονται συναρμολόγηση.

Αυτό το άρθρο εξετάζει τα οφέλη της περιτύλιξης των καλωδίων σε σύγκριση με την παραδοσιακή συγκόλληση, εστιάζοντας στο πόσο εύκολο είναι να μάθετε, πόσο γρήγορο είναι να χρησιμοποιήσετε και την ευελιξία του.Εξηγεί επίσης τα εργαλεία και τα υλικά που απαιτούνται για τη περιτύλιξη καλωδίων, περιγράφει τα βασικά βήματα, επισημαίνει τα κοινά λάθη και τα αίτια τους και δείχνει πώς να αφαιρέσουν με ασφάλεια τα καλωδιακά περιτυλίγματα.

Κατάλογος

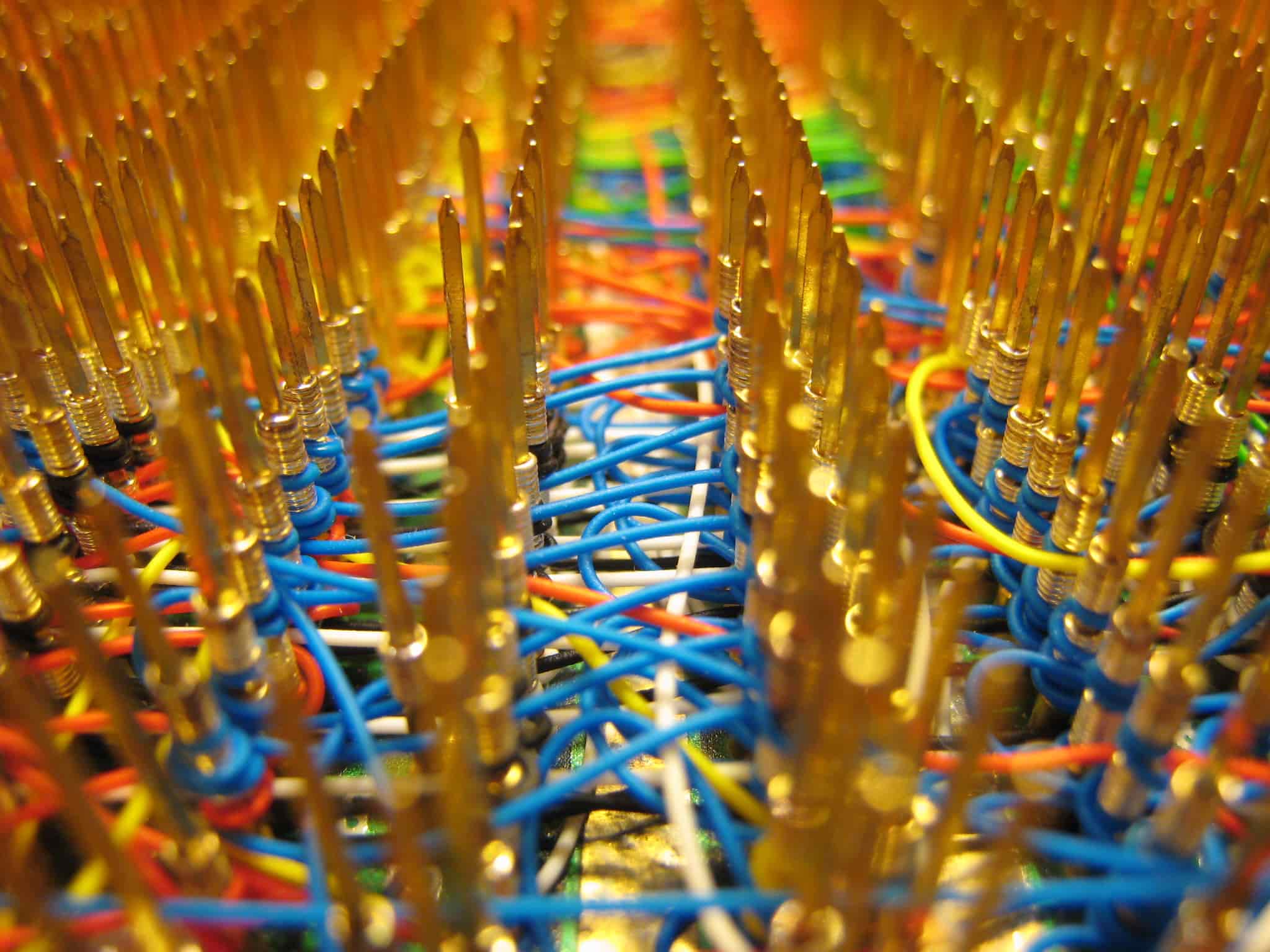

Εικόνα 1: περιτύλιξη καλωδίων

Πλεονεκτήματα της περιτύλιξης καλωδίων

Ελάχιστη καμπύλη μάθησης

Η περιτύλιξη καλωδίων είναι εύκολο να μάθει και να χρησιμοποιηθεί, καθιστώντας την ελκυστική επιλογή για αρχάριους.Σε αντίθεση με τη συγκόλληση, απαιτεί ακριβή έλεγχο της θερμοκρασίας, ένα σταθερό χέρι και γνώση της χημείας συγκόλλησης, η περιτύλιξη των καλωδίων απαιτεί μόνο μερικά απλά εργαλεία: ένα εργαλείο χειροκίνητης ή ηλεκτρικής περιτύλιξης καλωδίων, σύρμα και απογυμνωτή καλωδίων.Η ίδια η τεχνική είναι απλή.Πρώτον, αφαιρέστε τη μόνωση από το τέλος του καλωδίου.Στη συνέχεια, τοποθετήστε το καλώδιο στο εργαλείο περιτύλιξης.Στη συνέχεια, τοποθετήστε το εργαλείο πάνω από τη θέση και γυρίστε το για να τυλίξετε το καλώδιο με ασφάλεια γύρω από τη θέση.Αυτή η απλή διαδικασία μπορεί να κατακτηθεί μέσα σε λίγες ώρες, επιτρέποντας στους νεοεισερχόμενους να αρχίσουν να κατασκευάζουν κυκλώματα σχεδόν αμέσως.

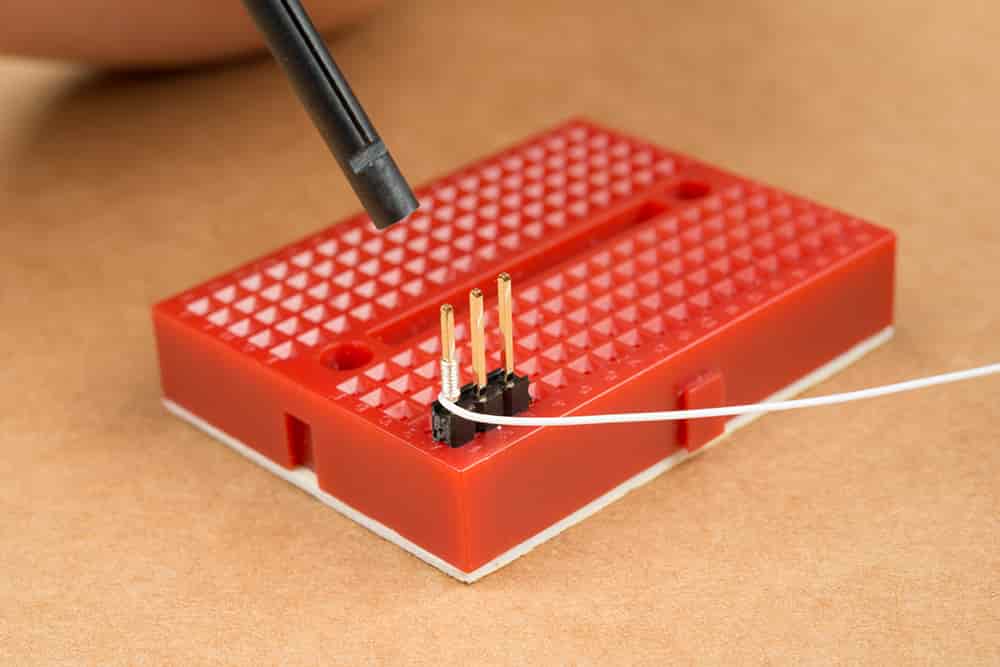

Εικόνα 2: περιτύλιξη καλωδίων

Ευελιξία σε πρωτότυπα

Η περιτύλιξη των καλωδίων είναι επωφελής για τα πρωτότυπα και τα ηλεκτρονικά έργα μικρής κλίμακας όπου οι συχνές αλλαγές και διορθώσεις είναι κοινές.Η δυνατότητα να τροποποιεί γρήγορα τις συνδέσεις χωρίς να επιταχύνει την ανάπτυξη και να ενισχύει την παραγωγικότητα.Αυτή η ευελιξία καθιστά την περιτύλιξη καλωδίων ιδανική για ταχεία πρωτότυπα και επαναληπτικό σχεδιασμό.

Μειωμένος κίνδυνος κρύων ή ξηρών αρθρώσεων

Η περιτύλιξη καλωδίων ελαχιστοποιεί τον κίνδυνο κρύων ή ξηρών αρθρώσεων που είναι κοινά ζητήματα στη συγκόλληση.Οι κρύες αρθρώσεις εμφανίζονται όταν η συγκόλληση αποτυγχάνει να λιώσει εντελώς, οδηγώντας σε αδύναμες, αναξιόπιστες συνδέσεις.Οι ξηρές αρθρώσεις προκύπτουν από ακατάλληλη ροή συγκόλλησης, που συχνά προκαλούνται από ακαθαρσίες ή εσφαλμένη θέρμανση και μπορούν να προκαλέσουν αποτυχίες κυκλώματος.Η περιτύλιξη καλωδίων εξασφαλίζει το καλώδιο σε αναρτήσεις με σφιχτά πηνία, αποφεύγοντας αυτές τις αποτυχίες της άρθρωσης συγκόλλησης και μειώνοντας την πιθανότητα προβλημάτων σύνδεσης.

Απουσία θερμότητας και τοξικών καπνών κατά τη διάρκεια της διαδικασίας

Η περιτύλιξη καλωδίων εξαλείφει την ανάγκη θερμότητας ή τοξικών καπνών, σε αντίθεση με τη συγκόλληση.Η συγκόλληση περιλαμβάνει ένα ζεστό σίδερο και παράγει καπνούς από ροή και συγκόλληση, ενδεχομένως που περιέχει επιβλαβείς ουσίες όπως το μόλυβδο.Αυτές οι συνθήκες αποτελούν κινδύνους για την υγεία και απαιτούν αυστηρά μέτρα ασφαλείας και κατάλληλο αερισμό.Αντίθετα, η περιτύλιξη καλωδίων είναι μια μηχανική διαδικασία που εκτελείται σε θερμοκρασία δωματίου, χωρίς επικίνδυνες εκπομπές, καθιστώντας την ασφαλέστερη τόσο για το περιβάλλον όσο και για τον τεχνικό.

Δημιουργεί πολλαπλές ασφαλείς επαφές

Η περιτύλιξη καλωδίων συνδέεται με σφιχτά γυρίζοντας ένα καλώδιο γύρω από μια θέση, ένα μέρος ενός στοιχείου ή υποδοχής όπου εισάγονται οι οδηγοί.Αυτή η περιέλιξη δημιουργεί πολλαπλά σημεία επαφής μεταξύ του καλωδίου και της ανάρτησης.Κάθε πηνίο πιέζει σταθερά ενάντια στη θέση λόγω της έντασης του καλωδίου, βελτιώνοντας την ηλεκτρική επαφή.Τα πολλαπλά σημεία επαφής καθιστούν τη σύνδεση ισχυρή και αξιόπιστη, λιγότερο πιθανό να επηρεαστεί από κραδασμούς, αλλαγές θερμοκρασίας ή άλλους περιβαλλοντικούς παράγοντες που μπορούν να αποδυναμώσουν τις συγκολλημένες αρθρώσεις.

Εργαλεία και υλικά περιτύλιξης καλωδίων

• σύρμα σύρματος

Το υλικό πυρήνα στην περιτύλιξη καλωδίων είναι το ίδιο το καλώδιο.Αυτό το καλώδιο είναι μονωμένο με ένα λεπτό στρώμα πολυβινυλοχλωριδίου (PVC) ή Teflon, αποτρέπει βραχυκυκλώματα μεταξύ παρακείμενων καλωδίων.Ο πυρήνας είναι κατασκευασμένος από στερεό χαλκό λόγω της εξαιρετικής αγωγιμότητας και ευελιξίας του.Το μετρητή του καλωδίου ποικίλλει, αλλά 30 AWG (αμερικανικός μετρητής σύρματος) είναι κοινό επειδή ισορροπεί αποτελεσματικά την ευελιξία και τη δύναμη.Το σύρμα 30 AWG είναι αρκετά λεπτό για να τυλίξει γύρω από θέσεις ή καρφίτσες σε ηλεκτρονικά μέρη, αλλά είναι ακόμα αρκετά παχύ για να παραμείνει δυνατή και αγώγιμη χωρίς εύκολα σπάσιμο.

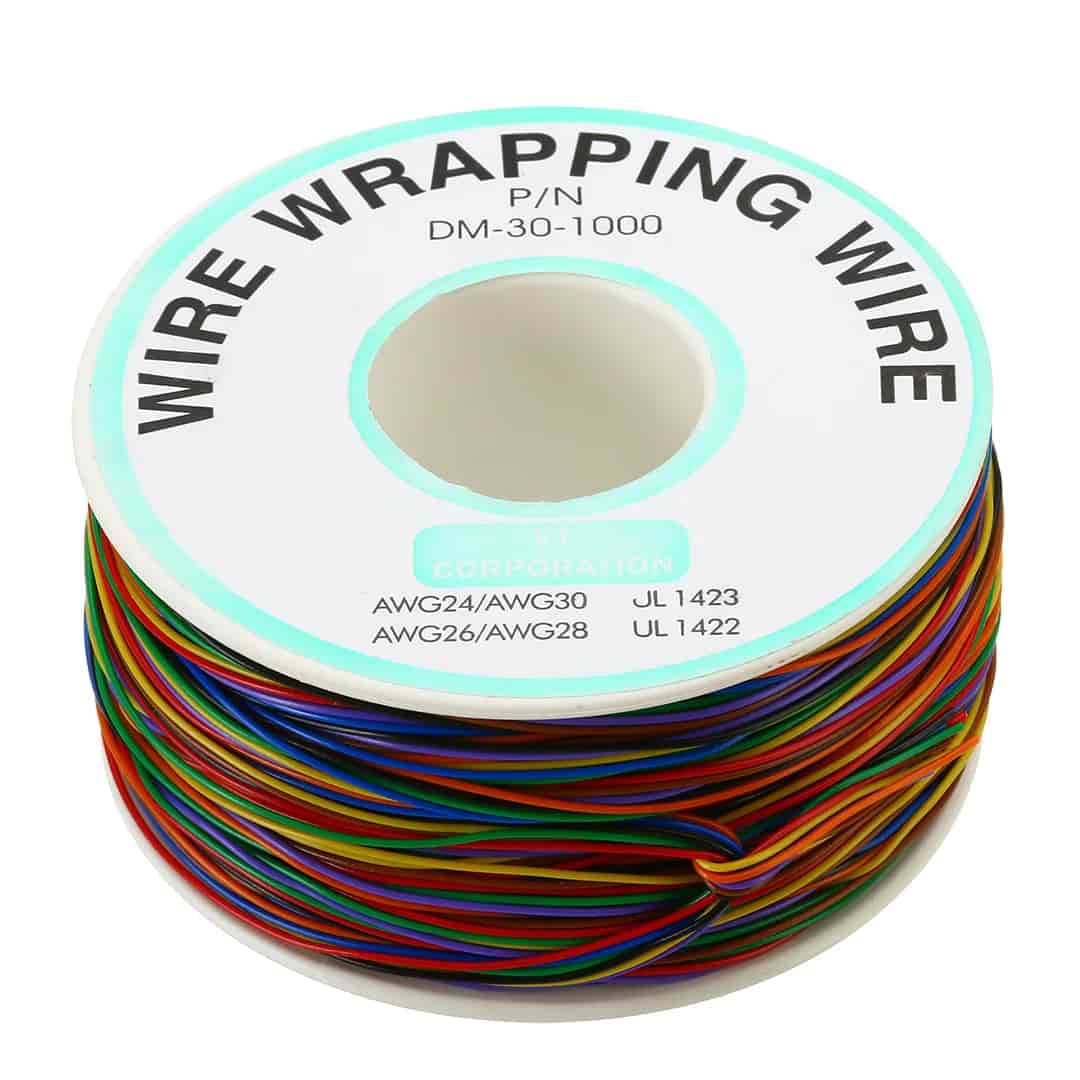

Εικόνα 3: σύρμα περιτυλίγματος σύρματος

• Εργαλείο περιτύλιξης σύρματος

Ένα εργαλείο περιτυλίγματος σύρματος είναι απαραίτητο για το περιτύλιγμα καλωδίων γύρω από τις θέσεις.Υπάρχουν δύο κύριοι τύποι: χειροκίνητο και ηλεκτρικό.

Μη αυτόματο εργαλείο περιτύλιξης σύρματος: Αυτό το εργαλείο χειρός μοιάζει με ένα μικρό κατσαβίδι.Έχει υποδοχή ή τρύπα στο τέλος για το σύρμα.Ο χρήστης τοποθετεί το εργαλείο πάνω από τη θέση και το στρέφει με το χέρι για να τυλίξει το καλώδιο γύρω από τη θέση.Τα χειροκίνητα εργαλεία είναι πιο προσιτά και φορητά, καθιστώντας τα ιδανικά για μικρά έργα ή επισκευές πεδίου.

Εικόνα 4: Εργαλείο χειροκίνητης περιτύλιξης σύρματος

Electric Wrap Tool: Αυτό το εργαλείο αυτοματοποιεί τη διαδικασία περιτυλίγματος, εξασφαλίζοντας συνεπή και σφιχτά περιτυλίγματα με λιγότερη φυσική προσπάθεια.Είναι χρήσιμο για μεγαλύτερα έργα ή όταν απαιτούνται πολλές συνδέσεις.Τα ηλεκτρικά εργαλεία περιτύλιξης σύρματος ενισχύουν την παραγωγικότητα και μειώνουν την κόπωση κατά τη διάρκεια των εργασιών περιτύλιξης μεγάλων καλωδίων.

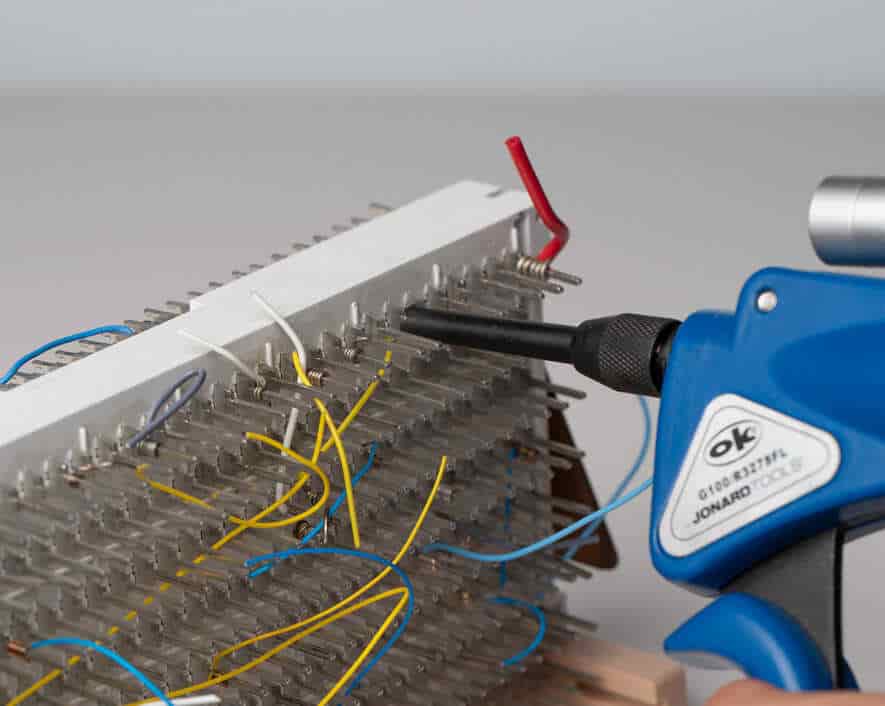

Εικόνα 5: Εργαλείο ηλεκτρικής περιτύλιξης

• Εργαλείο εκτάσεων σύρματος

Για να διορθωθούν τα λάθη ή τα κυκλώματα αναδιάρθρωσης, χρησιμοποιείται ένα εργαλείο εκτάσεων σύρματος.Αυτό το εργαλείο μοιάζει με το εργαλείο περιτύλιξης σύρματος, αλλά έχει σχεδιαστεί για να αφαιρέσει με ασφάλεια το καλώδιο από μια θέση χωρίς να προκαλεί ζημιά.Είναι καλό για την εντοπισμό σφαλμάτων και τροποποίησης των συνδέσεων με σύρμα κατά τη διάρκεια των πρωτότυπων.

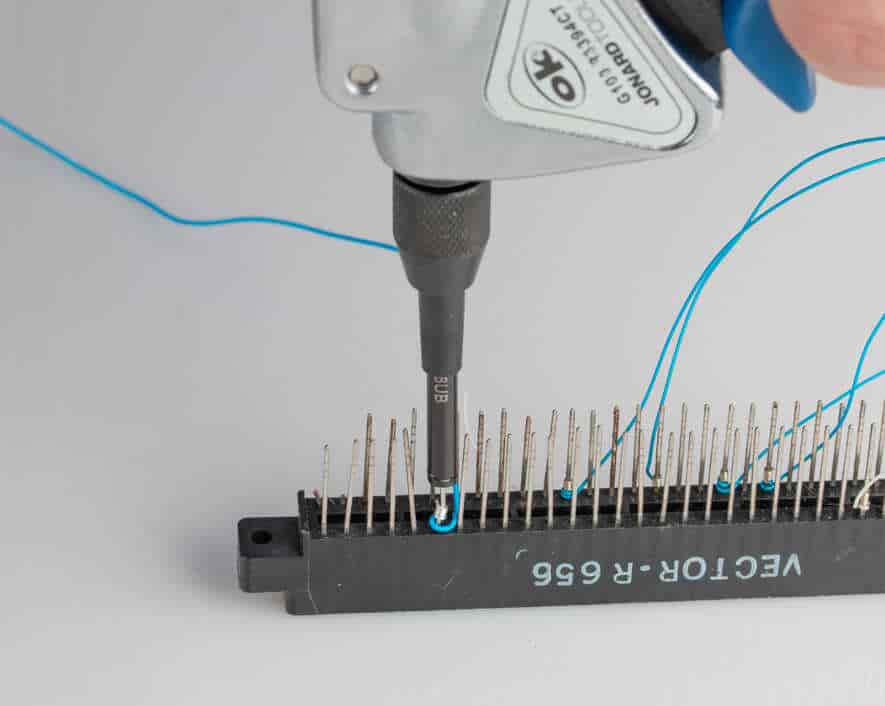

Εικόνα 6: Εργαλείο εκτάσεων σύρματος

• Αποσύνδεση καλωδίων

Πριν από την περιτύλιξη, η μόνωση του καλωδίου πρέπει να αφαιρεθεί στα άκρα για να εξασφαλιστεί μια καλή ηλεκτρική σύνδεση.Οι απογυμνωτές καλωδίων αφαιρέσουν τη μόνωση χωρίς να κόβουν ή να κόβουν το καλώδιο χαλκού.Οι απογυμνωτές καλωδίων ακριβείας επιτρέπουν τις ρυθμίσεις στο μήκος της λωρίδας και το μέγεθος του μετρητή, εξασφαλίζοντας μια καθαρή και συνεπής λωρίδα κάθε φορά.

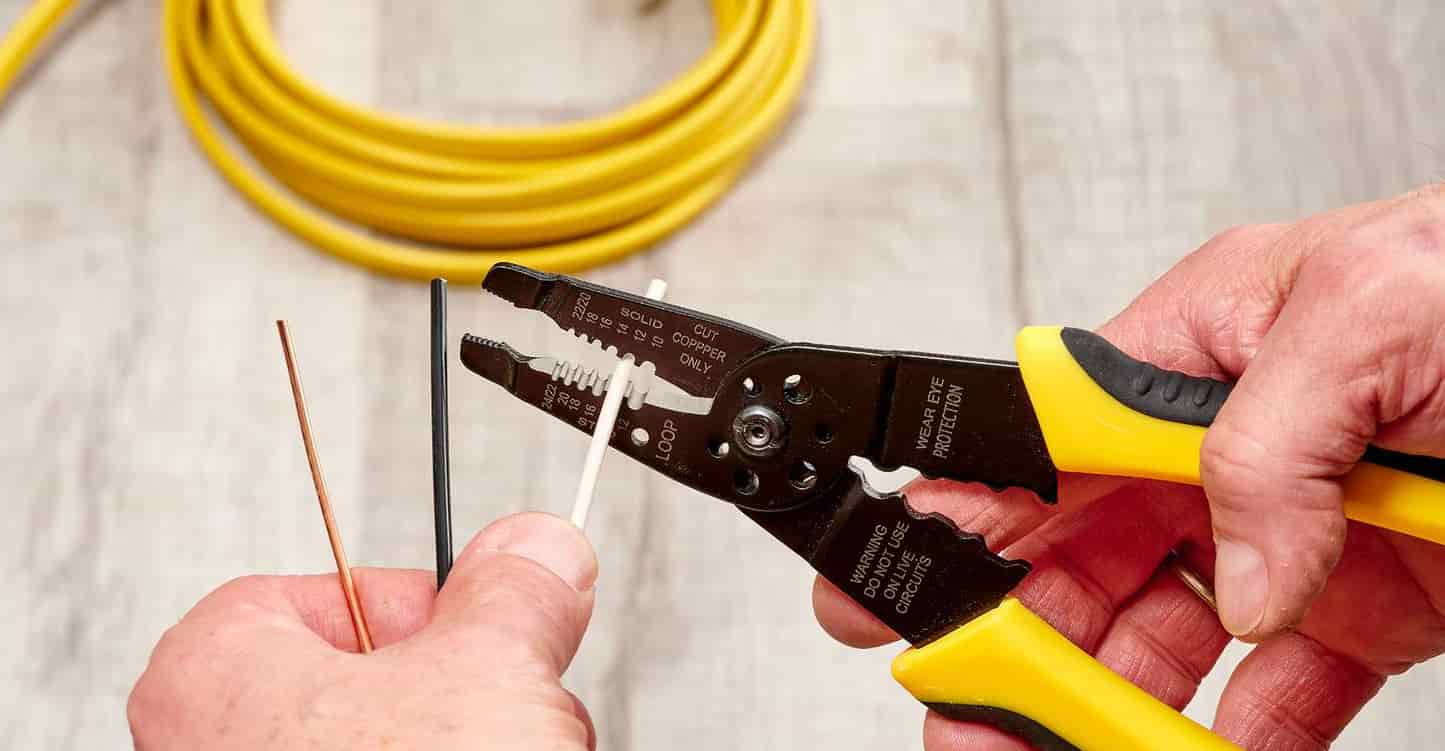

Εικόνα 7: Αποσύνδεση καλωδίων

• Δημοσιεύσεις και λωρίδες τερματικού

Οι θέσεις ή οι καρφίτσες είναι τα σημεία γύρω από τα οποία το καλώδιο είναι τυλιγμένο.Αυτά αποτελούν μέρος των συνδέσεων που συνδέονται, όπως τα ολοκληρωμένα κυκλώματα ή οι τερματικές λωρίδες.Οι λωρίδες τερματικών παρέχουν έναν βολικό τρόπο σύνδεσης καλωδίων με διαφορετικά εξαρτήματα.Είναι κατασκευασμένα από αγώγιμα υλικά όπως ο χαλκός ή ο ορείχαλκος, επικαλυμμένα με κασσίτερο ή χρυσό για να ενισχύσουν την αγωγιμότητα και να αντισταθούν στην οξείδωση.

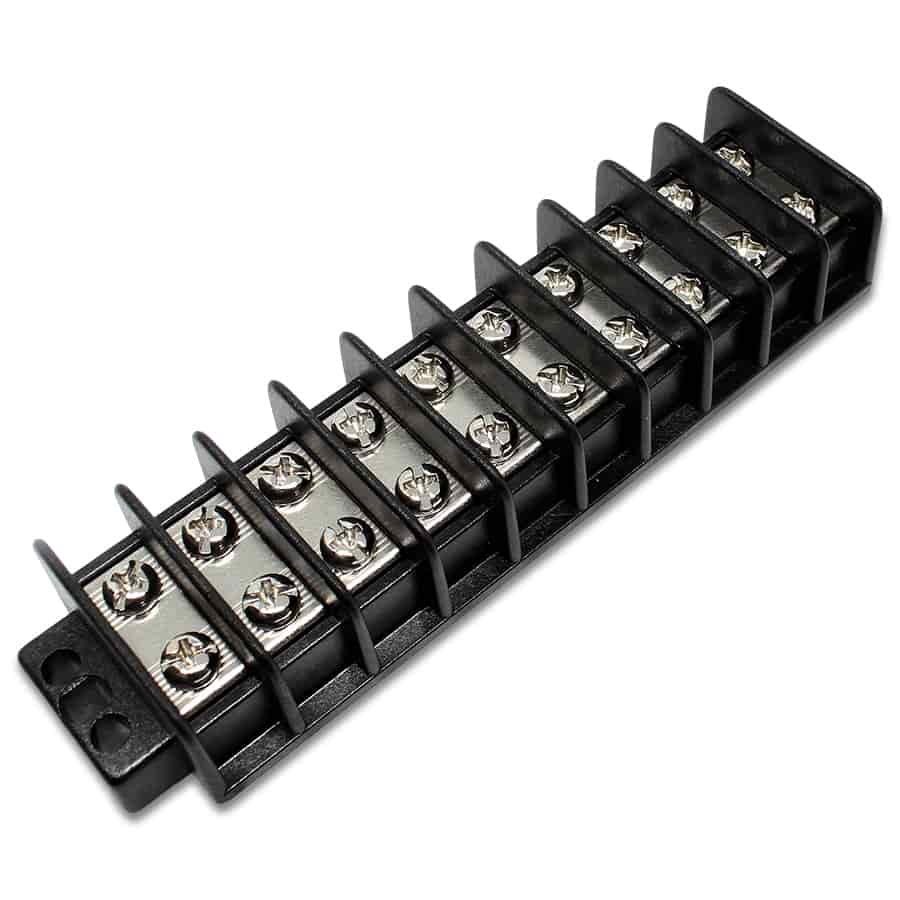

Εικόνα 8: Τερματικές λωρίδες

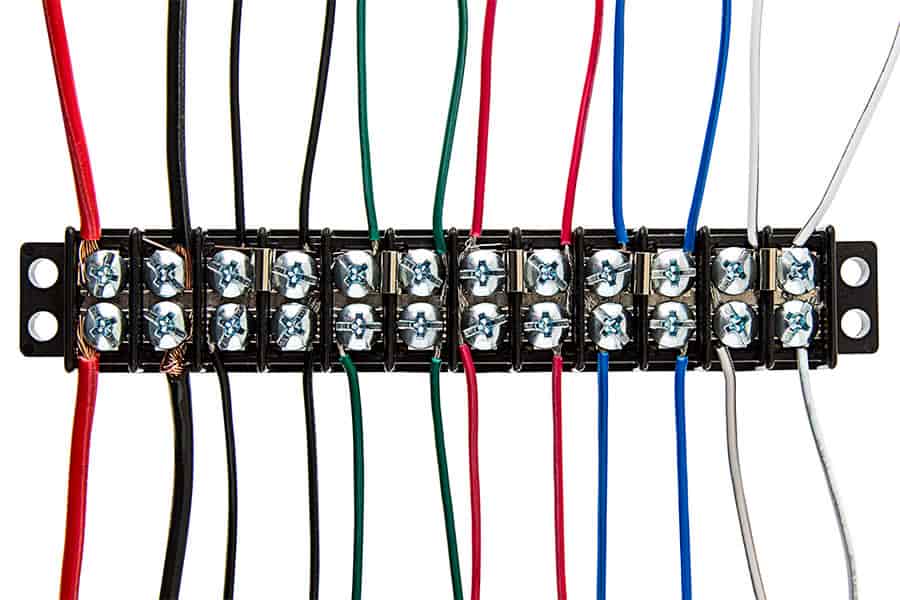

Εικόνα 9: μπλοκ λωρίδας τερματικού

• Μεγέθη επιθεώρησης

Δεδομένου του μικρού μεγέθους και της ακρίβειας που απαιτούνται στην περιτύλιξη καλωδίων, ένας μεγεθυντικός επιθεωρητής είναι ένα χρήσιμο εργαλείο.Βοηθά στην επιθεώρηση της ποιότητας των περιτυλίξεων, εξασφαλίζοντας ότι δεν υπάρχουν χαλαρές συνδέσεις ή επικαλύψεις που θα μπορούσαν να οδηγήσουν σε βραχυκύκλωμα ή ανοιχτά κυκλώματα.

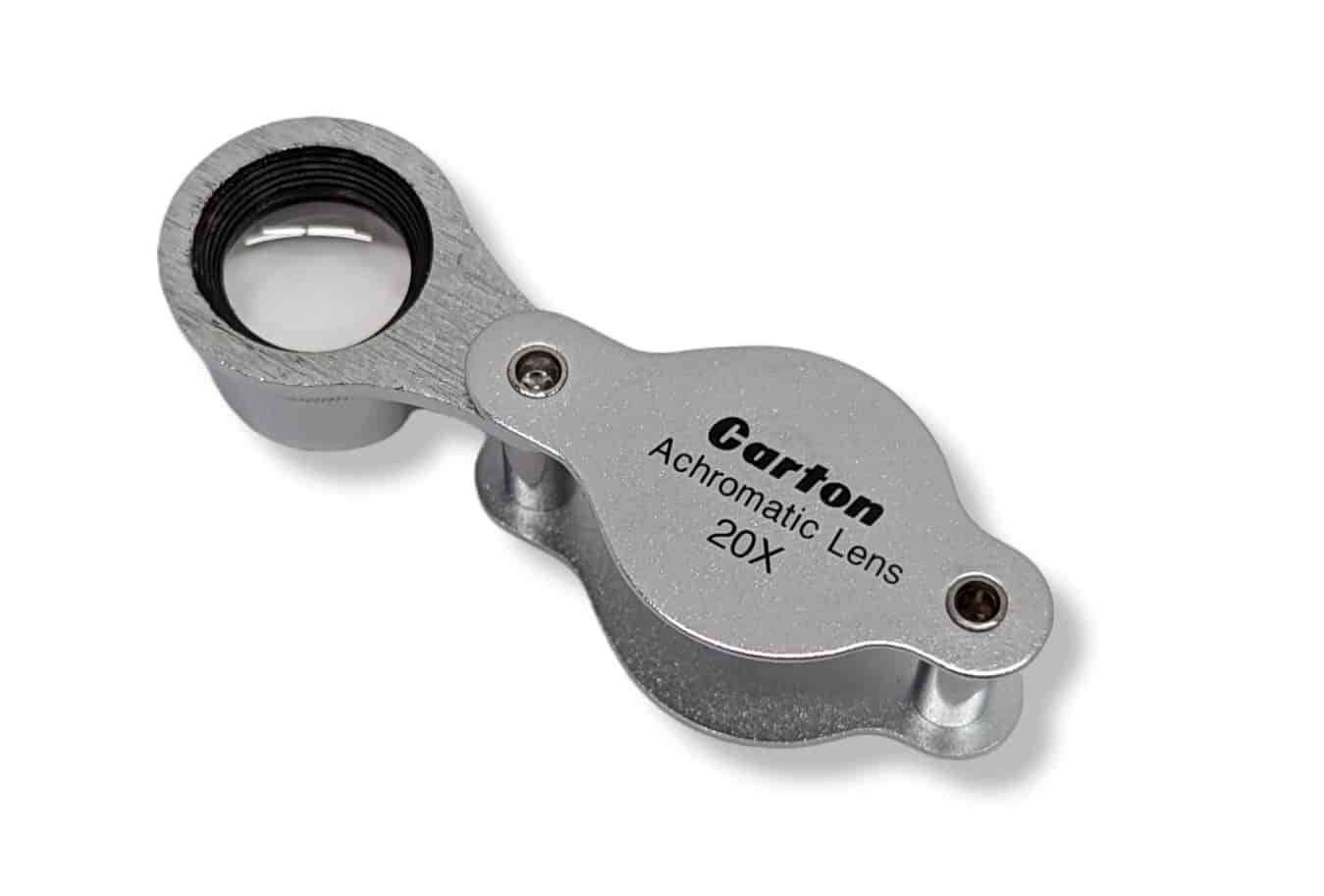

Εικόνα 10: Μεγέθη επιθεώρησης

Βασικά βήματα για περιτύλιξη καλωδίων

Πρώτον, συλλέξτε τα εργαλεία και τα υλικά.Το εργαλείο περιτυλίγματος σύρματος, ένα χειροκίνητο εργαλείο ή ένα ηλεκτρικό όπλο σύρματος.Το σύρμα περιτυλίγματος σύρματος, μπορείτε να χρησιμοποιήσετε 30-gauge.Οι αναρτήσεις ή οι ακίδες περιτυλίγματος καλωδίων ή καρφίτσες.Και ο απογυμνωτής και ο κόπτης, εργαλεία για την κοπή των καλωδίων στο μήκος και την αφαίρεση της μόνωσης.

Κόψτε ένα μήκος σύρματος που θα φτάσει σε όλα τα επιδιωκόμενα σημεία σύνδεσης, καθώς και λίγο επιπλέον.Πετάξτε περίπου 1 ίντσα μόνωσης από κάθε άκρο χρησιμοποιώντας τον απογυμνωτή καλωδίων.Βεβαιωθείτε ότι το εκτεθειμένο σύρμα είναι καθαρό και ευθεία για μια αξιόπιστη σύνδεση.

Επιλέξτε το σημείο εκκίνησης σας, συνήθως ένα pin ή post στο κύκλο σας.Τοποθετήστε το απογυμνωμένο άκρο του καλωδίου στην κεντρική οπή του εργαλείου περιτυλίγματος σύρματος.Τοποθετήστε το εργαλείο πάνω από τη θέση, βεβαιώνοντας ότι το καλώδιο είναι κάθετο σε αυτό.

Ενεργοποιήστε το εργαλείο περιτύλιξης σύρματος για να στρέψετε σφιχτά το καλώδιο γύρω από τη θέση.Το εργαλείο θα πρέπει να δημιουργεί τακτοποιημένα, ακόμη και περιτυλίγματα, με κάθε πηνίο άνετο ενάντια στο προηγούμενο, μετακινώντας τη θέση.Στόχος 7-10 στροφών για να εξασφαλίσετε μια σταθερή σύνδεση.

Μετά την πρώτη σύνδεση, καθοδηγήστε το καλώδιο στην επόμενη ανάρτηση.Κρατήστε το καλώδιο τεντωμένο και ομαλό καθώς το δρομολογείτε.Επαναλάβετε τη διαδικασία περιτύλιξης σε κάθε επόμενο σημείο σύνδεσης.

Μόλις γίνονται όλες οι συνδέσεις, επιθεωρήστε οπτικά κάθε περιτύλιγμα για να βεβαιωθείτε ότι είναι σφιχτά και συνεπή.Τα χαλαρά ή επικαλυπτόμενα καλώδια μπορούν να προκαλέσουν αναξιόπιστες συνδέσεις.Χρησιμοποιήστε ένα πολύμετρο για να δοκιμάσετε το κύκλωμα για συνέχεια και τη σωστή λειτουργία.

Κόψτε τυχόν περίσσεια σύρματος πέρα ​​από τα περιτύλιξη για να διατηρήσετε το έργο τακτοποιημένο και να αποτρέψετε τα βραχυκυκλώματα.Χρησιμοποιήστε τους δεσμούς καλωδίων ή τα κλιπ για να διαχειριστείτε μακρύτερες εκτάσεις καλωδίων μεταξύ των συνδέσεων.

Τύποι σφαλμάτων περιτυλίγματος

Pigtails: Ένα σφάλμα pigtail προκύπτει όταν ένα σύρμα ή ίνες στρέφεται σε βρόχο ή μπούκλα, που μοιάζει με την ουρά ενός χοίρου.Αυτή η συστροφή μπορεί να συμβεί σε ένα άκρο ή κατά μήκος του μήκους του.Αυτή η συστροφή θέτει σε κίνδυνο τη δομική ακεραιότητα του καλωδίου και διαταράσσει τη μετάδοση σήματος.

Εικόνα 11: Περιτύλιξη Pigtail

Ένα ανοιχτό συμβαίνει όταν υπάρχει ένα διάλειμμα στη συνέχεια της περιτύλιξης.Σε αυτή την περίπτωση, το περιτύλιγμα δεν καλύπτει πλήρως ένα τμήμα του υλικού του πυρήνα, αφήνοντας το εκτεθειμένο.Αυτή η έκθεση καθιστά τον πυρήνα ευαίσθητο σε περιβαλλοντικές ζημιές και παρεμβολές.

Εικόνα 12: Ανοίξτε το περιτύλιγμα και το σπειροειδές περιτύλιγμα

Τα σπειροειδή σφάλματα περιτυλίγματος συμβαίνουν όταν το περιτύλιγμα εφαρμόζεται με ελικοειδή τρόπο με ασυνεπή βήμα ή βάθος.Αυτή η ασυνέπεια οδηγεί σε ανομοιογενές πάχος και κάλυψη, δημιουργώντας αδύναμα σημεία κατά μήκος του καλωδίου ή του υφάσματος.

Εικόνα 13: Πάνω από το περιτύλιγμα

Ένα σφάλμα πάνω από το περιτύλιγμα εμφανίζεται όταν το υλικό περιτυλίγματος επικαλύπτεται πάρα πολύ.Αυτή η υπερβολική επικάλυψη έχει ως αποτέλεσμα αυξημένο πάχος και μειωμένη ευελιξία, ενδεχομένως να βλάψει τη λειτουργικότητα του τυλιγμένου προϊόντος.

Κοινές αιτίες σφάλματος περιτυλίγματος

Τα σφάλματα περιτύλιξης προέρχονται συχνά από μερικά κοινά προβλήματα: λάθος ένταση, σπασμένο εξοπλισμό, λάθη από τον χειριστή και την κακή ποιότητα του υλικού.Η λανθασμένη ένταση είναι ένα κοινό ζήτημα.Εάν η τάση είναι πολύ υψηλή, το υλικό μπούκλες πίσω και σχηματίζει "pigtails".Εάν είναι πολύ χαμηλό, το περιτύλιγμα είναι χαλαρό και κάνει "σπείρες".Τα προβλήματα εξοπλισμού, όπως τα μη ευθυγραμμισμένα μέρη ή τα φθαρμένα εξαρτήματα, μπορούν επίσης να προκαλέσουν προβλήματα.Για παράδειγμα, εάν ο μηχανισμός τροφοδοσίας είναι εσφαλμένος, δεν θα εφαρμόσει ομοιόμορφα το περιτύλιγμα, προκαλώντας κενά ή υπερβολική επικάλυψη.Τα λάθη του χειριστή, συνήθως λόγω έλλειψης κατάρτισης ή απροσεξία κατά τη διάρκεια της εγκατάστασης και της χρήσης, συμβάλλουν επίσης σε σφάλματα.Τέλος, η ποιότητα του υλικού περιτυλίγματος έχει μεγάλη σημασία.Τα εύθραυστα, άκαμπτα ή ανομοιογενή υλικά μπορούν να προκαλέσουν κοιλότητες και κενά επειδή δεν τυλίγονται ομαλά και μπορεί να σπάσουν κατά τη διάρκεια της διαδικασίας.

Μεθοδολογία για την αφαίρεση των περιτυλίξεων καλωδίων

Τα περιτυλίγματα καλωδίων δημιουργούν ασφαλείς συνδέσεις χωρίς συγκόλληση σε ηλεκτρικά και ηλεκτρονικά συγκροτήματα.Η αφαίρεση αυτών των περιτυλίξεων, από ευαίσθητα ή ηλικιωμένα κυκλώματα, απαιτεί σχολαστική φροντίδα για να αποφευχθεί η ζημιά.Ακολουθούν τα βήματα για την ασφαλή αφαίρεση των καλωδίων από ηλεκτρονικά συγκροτήματα.

Βήμα 1: Προετοιμασία και ασφάλεια

Ξεκινήστε εξασφαλίζοντας ότι ο χώρος εργασίας σας είναι καθαρός, καλά φωτισμένος και χωρίς κίνδυνο.Φορέστε τα κατάλληλα εργαλεία ασφαλείας όπως οι ιμάντες καρπού ESD (ηλεκτροστατική εκκένωση) και γυαλιά ασφαλείας για να προστατεύσετε τόσο τον εαυτό σας όσο και τα ευαίσθητα εξαρτήματα.

Βήμα 2: Αξιολογήστε την περιοχή εργασίας

Επιθεωρήστε διεξοδικά τις συνδέσεις με σύρμα, χρησιμοποιώντας ένα εργαλείο μεγέθυνσης, εάν χρειάζεται.Αυτό βοηθά στον εντοπισμό εύθραυστων εξαρτημάτων ή καλωδίων κάτω από το στέλεχος, καθοδηγώντας σας για να τα χειριστείτε με μεγαλύτερη ασφάλεια.

Βήμα 3: Επιλέξτε το σωστό εργαλείο

Επιλέξτε ένα εξειδικευμένο εργαλείο αφαίρεσης καλωδίων που ταιριάζει με τον τύπο του καλωδίου και τον τύπο περιτύλιξης.Αυτά τα εργαλεία εκτοξεύουν το καλώδιο χωρίς να το κόβουν, διατηρώντας το καλώδιο και την τερματική ακεραιότητα.Βεβαιωθείτε ότι το εργαλείο είναι σε καλή κατάσταση και βαθμονομείται σωστά για να αποφύγετε την ολίσθηση ή τη ζημιά.

Βήμα 4: Χαλαρώστε τα περιτυλίγματα

Τοποθετήστε απαλά την άκρη του εργαλείου αφαίρεσης κάτω από την άκρη του τυλιγμένου καλωδίου.Εφαρμόστε ελαφρά ανοδική δύναμη για να σηκώσετε το καλώδιο από το post σταδιακά.Αποφύγετε να τραβήξετε απευθείας στο καλώδιο για να αποφύγετε τη θραύση ή τη ζημιά μετά.

Βήμα 5: Ξετυλίξτε το καλώδιο

Περιστρέψτε το εργαλείο γύρω από τη θέση στην κατεύθυνση περιτύλιξης (συνήθως αριστερόστροφα).Συνεχίστε μέχρι να χαλαρώσει το σύρμα αρκετά για να ξετυλιχθεί με το χέρι.Υποστηρίξτε το καλώδιο καθώς χαλαρώνει για να αποφύγετε να σπάσετε ή να δημιουργήσετε ένταση στο συνδεδεμένο στοιχείο.

Βήμα 6: Επιθεωρήστε και καθαρίστε

Μετά την εκτόξευση, επιθεωρήστε τη θέση και το καλώδιο για φθορά ή ζημιά.Χρησιμοποιήστε μια μικρή βούρτσα ή συμπιεσμένο αέρα για να καθαρίσετε τα συντρίμμια γύρω από την περιοχή εργασίας.Αντικαταστήστε τυχόν τεταμένα ή κατεστραμμένα καλώδια ή εξαρτήματα πριν επανασυναρμολογήσετε το κύκλωμα.

Βήμα 7: Δοκιμάστε το κύκλωμα

Δοκιμάστε το κύκλωμα για να βεβαιωθείτε ότι λειτουργεί σωστά μετά την αφαίρεση όλων των περιτυλίξεων και τον καθαρισμό της περιοχής.Χρησιμοποιήστε έναν δοκιμαστή πολύμετρο ή κυκλώματος για να επαληθεύσετε ότι κανένα άλλο στοιχείο δεν διακυβεύεται κατά τη διάρκεια της διαδικασίας απομάκρυνσης.

Αποτελεσματική δρομολόγηση καλωδίων

Η δρομολόγηση καλωδίων σε περιτυλίγματα καλωδίων σημαίνει σχεδιασμό όπου κάθε καλώδιο θα μεταβεί από ένα σημείο σύνδεσης σε άλλο.Αυτό είναι σημαντικό για τη μείωση των προβλημάτων σήματος και τη διατήρηση της διάταξης τακτοποιημένης και τακτοποίησης.Η καλή δρομολόγηση εξασφαλίζει ότι τα καλώδια δεν διασχίζουν το ένα το άλλο πάρα πολύ, βοηθούν στην αποφυγή σύγχυσης κατά τον καθορισμό των προβλημάτων και μειώνουν την πιθανότητα βραχυκυκλώματος.

Κατά τη δρομολόγηση των καλωδίων, ξεκινήστε συνδέοντας αυτά που είναι πιο κοντά μεταξύ τους και στη συνέχεια εργάζονται προς τα έξω.Αυτή η μέθοδος βοηθά να διατηρούν τα πράγματα τακτοποιημένα και να μειώσουν την πιθανότητα καλωδίων που διασχίζουν το ένα το άλλο.Για παράλληλη δρομολόγηση, εκτελέστε τα καλώδια δίπλα -δίπλα με ίση απόσταση όποτε είναι δυνατόν.Αυτό διατηρεί τη διάταξη τακτοποιημένη και μειώνει τον κίνδυνο ηλεκτρομαγνητικής παρεμβολής.Εάν τα καλώδια πρέπει να διασχίσουν, χρησιμοποιήστε μια σταθερή στρατηγική στρωματοποίησης, όπως η διατήρηση των καλωδίων σήματος πάνω από τα καλώδια ισχύος.Και η χρήση των σωστών εργαλείων μπορεί να βελτιώσει σημαντικά το πόσο καλά τα καλώδια δρομολογούνται.

Η αποτελεσματική δρομολόγηση καλωδίων στο περιτύλιγμα καλωδίων βελτιώνει πόσο καλά λειτουργεί το κύκλωμα και διευκολύνει την επίλυση και την αλλαγή αργότερα.Με τον προσεκτικό σχεδιασμό της διάταξης, χρησιμοποιώντας τα σωστά εργαλεία και ακολουθώντας τις καλές πρακτικές διαχείρισης καλωδίων, οι τεχνικοί μπορούν να εξασφαλίσουν ότι οι συνδέσεις κυκλώματος είναι αξιόπιστες και αποτελεσματικές.

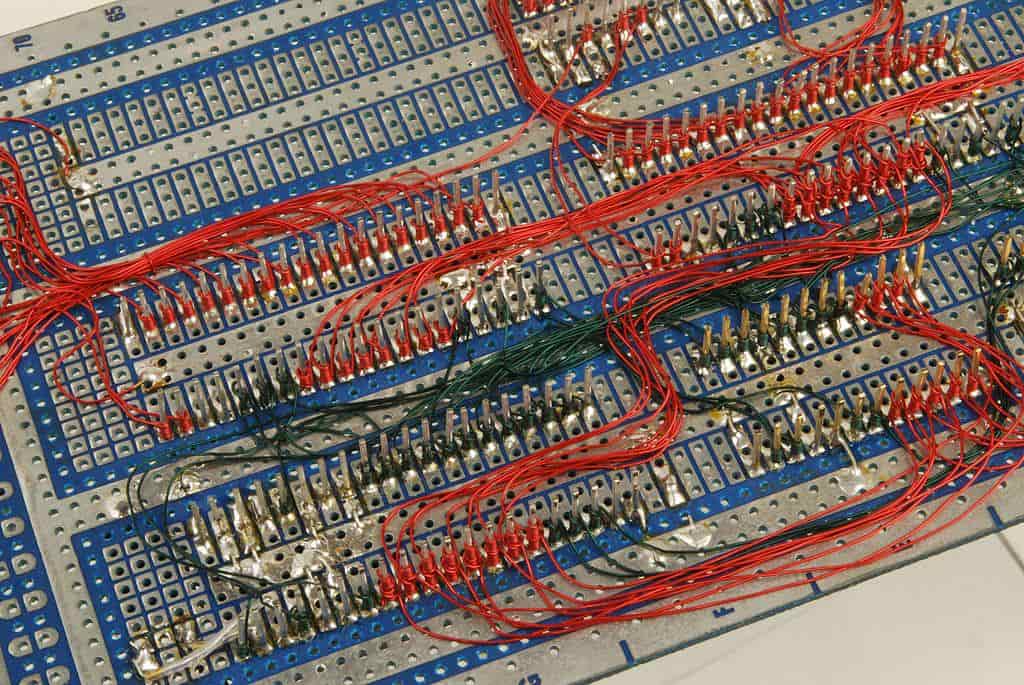

Εικόνα 14: δρομολόγηση καλωδίων

Σύγκριση τεχνικών περιτυλίγματος καλωδίων και συγκόλλησης

Χαρακτηριστικό	Περιτύλιγμα καλωδίων	Συγκόλληση
Εύκολες τροποποιήσεις	Επιτρέπει εύκολες αλλαγές χωρίς βλάβη εξαρτήματα ή σανίδες	Δύσκολο να τροποποιηθεί, να αφαιρεθεί/αντικαταστήσει Τα εξαρτήματα μπορούν να προκαλέσουν ζημιά
Δύναμη σύνδεσης	Παράγει ισχυρές, αξιόπιστες συνδέσεις	Δημιουργεί ισχυρούς, ανθεκτικούς δεσμούς που αντέξτε σε διάφορες καταστάσεις
Κίνδυνος θερμοκρασίας	Δεν εμπλέκεται θερμότητα, αποφεύγοντας τον κίνδυνο υπερθέρμανση	Απαιτείται θερμότητα, θέτοντας κίνδυνο θερμότητας ζημιά σε εξαρτήματα/πίνακα
Εμφάνιση	Μπορεί να είναι ογκώδες και λιγότερο τακτοποιημένο	Τακτοποιημένο και συμπαγές, κατάλληλο για συσκευές μαζικής παραγωγής
Κλίμακα παραγωγής	Ένταση εργασίας και λιγότερο πρακτικό για παραγωγή μεγάλης κλίμακας	Εύκολα κλιμακωτά και αυτοματοποιημένα για παραγωγή μεγάλης κλίμακας
Απαιτήσεις δεξιοτήτων	Απαιτεί δεξιότητα για σφιχτά και ασφαλή συνδέσεις	Απαιτεί πρακτική, ακρίβεια και κατάλληλο εξοπλισμό
Γενική πρακτικότητα	Ιδανικό για πρωτότυπα και μικρές διαδρομές	Ιδανικό για παραγωγή μεγάλης κλίμακας με ανάγκες χώρου και ομοιομορφίας

Σύναψη

Η περιτύλιξη καλωδίων είναι μια τεχνική για την κατασκευή ηλεκτρονικών κυκλωμάτων που έχουν πολλά οφέλη.Είναι εύκολο να μάθετε, ευέλικτο για τη δημιουργία πρωτότυπων και ασφαλών, καθώς δεν χρησιμοποιεί θερμότητα ή παράγει επιβλαβείς καπνούς.Αυτή η μέθοδος είναι ιδανική για αρχάριους και επίσης χρήσιμη για έμπειρους χρήστες που χρειάζονται έναν αξιόπιστο και αναστρέψιμο τρόπο σύνδεσης εξαρτημάτων.Η εκμάθηση των εργαλείων, των υλικών και των βημάτων που απαιτούνται για την περιτύλιξη των καλωδίων βοηθά τους τεχνικούς να βελτιώσουν το έργο τους, να μειώσουν τα λάθη και να κάνουν τα έργα τους πιο αξιόπιστα.Σε σύγκριση με τη συγκόλληση, η περιτύλιξη των καλωδίων είναι συχνά καλύτερη για την κατασκευή πρωτότυπων και μικρών διαδρομών παραγωγής επειδή επιτρέπει εύκολες αλλαγές και δεν απαιτεί κλιμάκωση.Η κατανόηση αυτών των διαφορών βοηθά στην πραγματοποίηση καλύτερων επιλογών για το σχεδιασμό και τη συναρμολόγηση κυκλωμάτων, οδηγώντας σε βελτιωμένη απόδοση και ευελιξία στα ηλεκτρονικά συστήματα.

Συχνές ερωτήσεις [FAQ]

1. Ποια είναι τα μειονεκτήματα της περιτύλιξης καλωδίων;

Πρώτον, η διαδικασία μπορεί να είναι χρονοβόρα όταν ασχολείται με πολυάριθμες συνδέσεις ή σύνθετα κυκλώματα.Αυτή η ένταση εργασίας καθιστά λιγότερο κατάλληλο για μεγάλης κλίμακας ή μαζική παραγωγή.Η περιτύλιξη καλωδίων απαιτεί εξειδικευμένα εργαλεία και δεξιότητες, τα οποία μπορούν να αντιπροσωπεύουν μια αρχική καμπύλη κόστους και μάθησης.Οι συνδέσεις, αν και αξιόπιστες υπό κανονικές συνθήκες, ενδέχεται να μην αντέχουν περιβάλλοντα με υψηλή δόνηση ή θερμική μεταβλητότητα, οδηγώντας σε πιθανή χαλάρωση με την πάροδο του χρόνου.Τέλος, η αισθητική των καλωδίων συνδέσεων μπορεί να είναι λιγότερο τακτοποιημένη και οργανωμένη σε σύγκριση με τις πίνακες τυπωμένων κυκλωμάτων (PCBs).

2. Το περιτύλιξε ένα καλώδιο που το βλάπτει;

Η περιτύλιξη ενός καλωδίου δεν βλάπτει το καλώδιο εάν γίνει σωστά.Η εσφαλμένη χρήση του εργαλείου περιτυλίγματος καλωδίων μπορεί να κόψει ή να κόψει το καλώδιο, θέτοντας σε κίνδυνο την ακεραιότητά του.Η υπερβολική σφυρήλατο μπορεί επίσης να τονίσει το καλώδιο, οδηγώντας σε διαλείμματα ή παραμορφώσεις στο σύρμα, κοντά στα σημεία τερματισμού.Η χρήση καλωδίων που είναι πολύ λεπτό ή από λάθος υλικό για τη συγκεκριμένη εφαρμογή μπορεί να αυξήσει τον κίνδυνο βλάβης κατά τη διάρκεια της περιτύλιξης.Ενώ η ίδια η τεχνική είναι ασφαλής για το σύρμα, το σφάλμα του χειριστή ή τα αναντιστοιχία υλικών μπορούν να εισαγάγουν προβλήματα.

3. Ποιο καλώδιο μετρητή χρησιμοποιείται για περιτύλιγμα καλωδίων;

Το πιο χρησιμοποιούμενο μετρητή για περιτύλιξη καλωδίων είναι 30 AWG (American Wire Gauge).Αυτό το μετρητή παρέχει μια καλή ισορροπία μεταξύ ευελιξίας και δύναμης, καθιστώντας την κατάλληλη για τη δημιουργία ασφαλών και αξιόπιστων συνδέσεων χωρίς να είναι πολύ ογκώδη ή πολύ ευαίσθητη στη θραύση.Είναι αρκετά λεπτό για να χειριστεί εύκολα αλλά αρκετά παχύ για να εξασφαλίσει μια καλή σύνδεση όταν τυλιχτεί γύρω από μια θέση.Άλλοι μετρητές μπορούν να χρησιμοποιηθούν ανάλογα με τις συγκεκριμένες απαιτήσεις του έργου, αλλά το 30 AWG είναι το πρότυπο στις περισσότερες εφαρμογές καλωδίων.

4. Πόσο παχύ είναι ένα περιτύλιγμα καλωδίων;

Το πάχος ενός περιτυλίγματος σύρματος εξαρτάται σε μεγάλο βαθμό από το μετρητή του καλωδίου που χρησιμοποιείται.Για το τυπικό σύρμα 30 AWG, η διάμετρος είναι περίπου 0,010 ίντσες (0,255 mm).Όταν είναι τυλιγμένο, το πάχος του καλωδίου μπορεί να συσσωρευτεί ανάλογα με το πόσες στροφές γίνονται γύρω από τη θέση.Κάθε στροφή προσθέτει στη συνολική διάμετρο του τυλιγμένου τμήματος.Για παράδειγμα, αρκετές στροφές θα μπορούσαν να δημιουργήσουν ένα τυλιγμένο δακτύλιο που μετράει περίπου 0,03 έως 0,05 ίντσες σε πάχος, που ποικίλλει με τη σφίξιμο και τον αριθμό των περιτυλίξεων.

5. Είναι ασφαλές να τυλίξετε καλώδια;

Η περιτύλιξη καλωδίων είναι ασφαλής όταν εκτελείται σωστά και με τα κατάλληλα υλικά.Η διασφάλιση ότι όλα τα άκρα των καλωδίων είναι σωστά μονωμένα και οι συνδέσεις είναι ασφαλείς ελαχιστοποιεί τον κίνδυνο σορτς ή αποσύνδεσης.
