Απλοποιημένες λειτουργίες και αρχές του χρονοδιακόπτη παρακολούθησης

Ο χρονομετρητής Watchdog είναι ένα χρήσιμο εργαλείο σε συστήματα μικροελεγκτή που διατηρεί το πρόγραμμα να λειτουργεί ομαλά παρακολουθώντας τη δραστηριότητά του.Εάν το πρόγραμμα κολλήσει, ο χρονοδιακόπτης επαναφέρει αυτόματα το σύστημα, βοηθώντας το να ανακάμψει και να συνεχίσει να λειτουργεί.Εξασφαλίζει επίσης ότι ο μικροελεγκτής ξυπνάει από τις καταστάσεις χαμηλής ισχύος όταν χρειάζεται, προσφέροντας έναν απλό αλλά αξιόπιστο τρόπο διατήρησης της σταθερότητας του συστήματος.

Κατάλογος

Επισκόπηση χρονοδιακόπτη παρακολούθησης

Ο χρονοδιακόπτης Watchdog (WDT) είναι ένα ενσωματωμένο συστατικό ενός μικροϋπολογιστή ενός chip.Σκεφτείτε το ως μετρητή που αρχίζει να ταιριάζει όταν το πρόγραμμα αρχίζει να τρέχει.Η δουλειά του είναι να παρακολουθεί τη δραστηριότητα του προγράμματος.Εάν το πρόγραμμα εκτελείται ομαλά, η CPU θα στείλει μια εντολή για να επαναφέρει το χρονοδιακόπτη πριν φτάσει στο όριο του.Αυτή η διαδικασία είναι σαν να χτυπάτε ένα κουμπί επαναφοράς για να ξεκινήσετε ξανά την καταμέτρηση.

Ωστόσο, εάν το πρόγραμμα κολλήσει ή σταματά να λειτουργεί σωστά, ο χρονοδιακόπτης παρακολούθησης συνεχίζει να μετράει.Μόλις φτάσει στην καθορισμένη τιμή του, ενεργοποιεί μια επαναφορά του συστήματος.Αυτή η αυτόματη επαναφορά διασφαλίζει ότι το σύστημα μπορεί να ανακάμψει και να επιστρέψει στη λειτουργία κανονικά.Είναι ένας απλός αλλά αποτελεσματικός τρόπος για να εξασφαλιστεί η αξιοπιστία στη λειτουργία του μικροελεγκτή.

Πώς λειτουργεί ο χρονοδιακόπτης του Watchdog;

Ο χρονοδιακόπτης του Watchdog λειτουργεί μετρώντας μέχρι να φτάσει στο όριο του, γνωστό ως "χρονικό όριο".Εάν το πρόγραμμα εκτελείται κανονικά, θα επαναφέρει τακτικά το χρονομετρητή παρατηρητή για να αποτρέψει τον χρονομετρητή να φτάσει στην τιμή του χρόνου.Εάν αυτή η επαναφορά δεν συμβεί - ίσως επειδή το πρόγραμμα είναι κολλημένο - ο φύλακας θα αναγκάσει τη συσκευή να επαναφέρει.

Όταν το σύστημα βρίσκεται σε λειτουργία ύπνου ή αδράνειας, ένα χρονικό διάστημα παρακολούθησης δεν επαναφέρει τη συσκευή, αλλά αντ 'αυτού το ξυπνά για να συνεχίσει να τρέχει από εκεί που σταμάτησε.Σε αυτές τις περιπτώσεις, το σύστημα καταγράφει τον λόγο για να ξυπνήσει, σημειώνοντας λίγο που υποδεικνύει ότι ο χρονομετρητής παρακολούθησης ήταν η αιτία.Ομοίως, εάν ο χρονοδιακόπτης επαναφέρει τη συσκευή κατά τη διάρκεια της κανονικής λειτουργίας, ένα άλλο bit έχει οριστεί για να καταγράψει αυτό το συμβάν.

Μπορείτε να απενεργοποιήσετε τον χρονομετρητή WatchDog εάν χρειάζεται με εκκαθάριση της ρύθμισης ελέγχου και μπορείτε επίσης να προσαρμόσετε τις ρυθμίσεις postscaler μέσω λογισμικού για να τροποποιήσετε τον τρόπο συμπεριφοράς του κατά την εκτέλεση.Ωστόσο, ορισμένες διαδικασίες, όπως η μετάβαση από ένα timer0 prescaler σε ένα WDT postscaler, απαιτούν συγκεκριμένες οδηγίες για την πρόληψη των απροσδόκητων επαναφοράς.Αυτές οι διασφαλίσεις εξασφαλίζουν ότι ο χρονοδιακόπτης λειτουργεί προβλέψιμα και υποστηρίζει τη σταθερότητα του συστήματος.

Βασικές λειτουργίες του χρονοδιακόπτη φύλαξης

Ο χρονοδιακόπτης του Watchdog διαδραματίζει σημαντικό ρόλο στην εξασφάλιση της αξιόπιστης λειτουργίας ενός μικροϋπολογιστή ενός chip.Η κύρια λειτουργία του είναι να επαναφέρει τον μικροελεγκτή εάν το λογισμικό σταματήσει να ανταποκρίνεται ή δεν καταργεί τον παρατηρητή εγκαίρως.Αυτή η αυτόματη επαναφορά βοηθά το σύστημα να ανακάμψει από απροσδόκητα προβλήματα λογισμικού.

Ο χρονομετρητής παρακολούθησης είναι επίσης χρήσιμος για να ξυπνήσετε τον μικροελεγκτή από τρόπους ύπνου ή αδράνειας.Αυτό το χαρακτηριστικό καθιστά ένα ευπροσάρμοστο εργαλείο για ενεργειακά αποδοτικά συστήματα, επιτρέποντας στις συσκευές να διατηρούν την ισχύ ενώ εξακολουθούν να διατηρούν την ανταπόκριση.

Διαφορετικές επιλογές χρονοδιακόπτη Watchdog, όπως το x25045, προσφέρουν ρυθμιζόμενες περιόδους χρονικού ορίου (π.χ. 1,4 δευτερόλεπτα, 600 χιλιοστά του δευτερολέπτου και 200 ​​χιλιοστά του δευτερολέπτου).Εάν ένα πρόγραμμα καταρρεύσει, αυτοί οι χρονομετρητές μπορούν να επαναφέρουν το σύστημα εντός της καθορισμένης περιόδου, εξασφαλίζοντας ότι επιστρέφει στην κανονική λειτουργία.

Για εφαρμογές κρίσιμης σημασίας για την ασφάλεια, όπως στα συστήματα αυτοκινήτων, οι χρονομετρητές παρακολούθησης είναι απαραίτητοι.Παρακολουθούν τη δραστηριότητα του μικροελεγκτή, ανιχνεύοντας περιοδικά σήματα υπό κανονικές συνθήκες.Εάν σταματήσουν αυτά τα σήματα, ο παρατηρητής προσδιορίζει μια αποτυχία και μπορεί να μεταβεί σε αντίγραφο ασφαλείας ή περιττό σύστημα για να διατηρήσει τη λειτουργικότητα.Σε ορισμένες περιπτώσεις, χρησιμοποιείται μηχανισμός μανδάλωσης ή δείκτης σφάλματος για πιο λεπτομερή χειρισμό αποτυχίας, εξασφαλίζοντας ότι το σύστημα παραμένει ασφαλές και αξιόπιστο.

Αρχές σχεδιασμού του χρονοδιακόπτη φύλαξης

Ο χρονομετρητής παρακολούθησης έχει σχεδιαστεί για να εξασφαλίζει ομαλή λειτουργία του μικροελεγκτή ενεργώντας ως κύκλωμα χρονοδιακόπτη.Έχει μια εισροή που συχνά αναφέρεται ως "κλοτσιές του σκύλου" ή "εξυπηρέτηση του σκύλου" και μια έξοδο συνδεδεμένη στον ακροδέκτη επαναφοράς (RST) του μικροελεγκτή.Όταν ο μικροελεγκτής λειτουργεί σωστά, στέλνει τακτικά ένα σήμα στο χρονόμετρο Watchdog για να το επαναφέρει.Αυτό εμποδίζει το χρονοδιακόπτη να φτάσει στο όριο του.

Εάν το σήμα δεν αποστέλλεται εγκαίρως - συνήθως επειδή το πρόγραμμα έχει αντιμετωπίσει ένα ζήτημα - ο χρονοδιακόπτης ξεχειλίζει και στέλνει ένα σήμα επαναφοράς στον μικροελεγκτή.Αυτή η διαδικασία βοηθά στην αποφυγή καταστάσεων όπου το πρόγραμμα κολλάει ή εισέρχεται σε ένα άπειρο βρόχο, διατηρώντας το σύστημα να λειτουργεί αξιόπιστα.

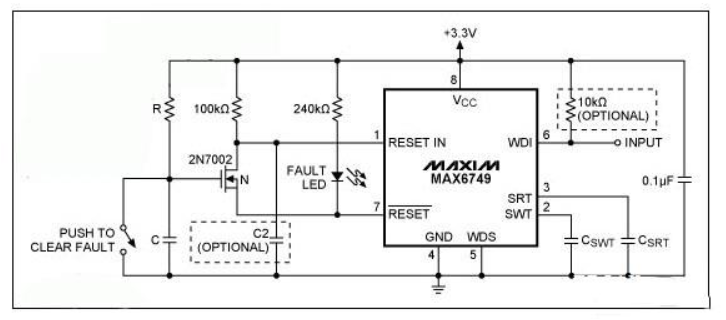

Έχουν αναπτυχθεί εξειδικευμένα ολοκληρωμένα κυκλώματα όπως το Max*9 για την παρακολούθηση της απόδοσης των προγραμμάτων μικροελεγκτή.Αυτά τα κυκλώματα μπορούν επίσης να παρακολουθούν πρόσθετα εξαρτήματα, όπως οι οπαδοί, παρακολουθώντας τα σήματα λειτουργίας τους.Εάν χάσουν αυτά τα σήματα, το κύκλωμα μπορεί να υποδεικνύει μια αποτυχία και να λάβει τα κατάλληλα μέτρα.

Σε ορισμένες περιπτώσεις, όπως η παρακολούθηση ταχύτητων ανεμιστήρων, το κύκλωμα WatchDog είναι προσωρινά απενεργοποιημένο για να επιτρέψει στον ανεμιστήρα να φτάσει στην ταχύτητα λειτουργίας.Αυτό απαιτεί προσεκτική εγκατάσταση για να διασφαλιστεί ότι η καθυστέρηση δεν είναι πολύ μικρή ή πολύ μεγάλη, γεγονός που θα μπορούσε να προκαλέσει το σύστημα να ασχολείται με το σύστημα.Οι ρυθμίσεις όπως οι πυκνωτές ρύθμισης ή οι αντιστάσεις στο κύκλωμα γίνονται για να εξισορροπήσουν αυτό το χρονοδιάγραμμα, εξασφαλίζοντας ακριβή ανίχνευση και απόκριση.

Αυτή η προσέγγιση σχεδιασμού καθιστά το χρονοδιακόπτη Watchdog μια αξιόπιστη διασφάλιση στα συστήματα μικροελεγκτών, βοηθώντας στη διατήρηση της σταθερότητας και της ορθής λειτουργίας υπό διάφορες συνθήκες.
