Ο δυαδικός μετρητής 74LS93 εξήγησε

Το 74LS93 είναι ένας συμπαγής και αποτελεσματικός δυαδικός μετρητής 4-bit που υποστηρίζει μια σειρά ψηφιακών εφαρμογών.Αυτό το άρθρο διερευνά τη λειτουργικότητά του, τα χαρακτηριστικά και τις χρήσεις του, καθοδηγώντας σας μέσω της λειτουργίας και των πρακτικών παροχών του.Από την καταμέτρηση των δυαδικών τιμών έως τη διαίρεση των συχνοτήτων, το 74LS93 προσφέρει απλότητα και ευελιξία για έργα που απαιτούν ακριβείς λύσεις καταμέτρησης και χρονισμού.

Κατάλογος

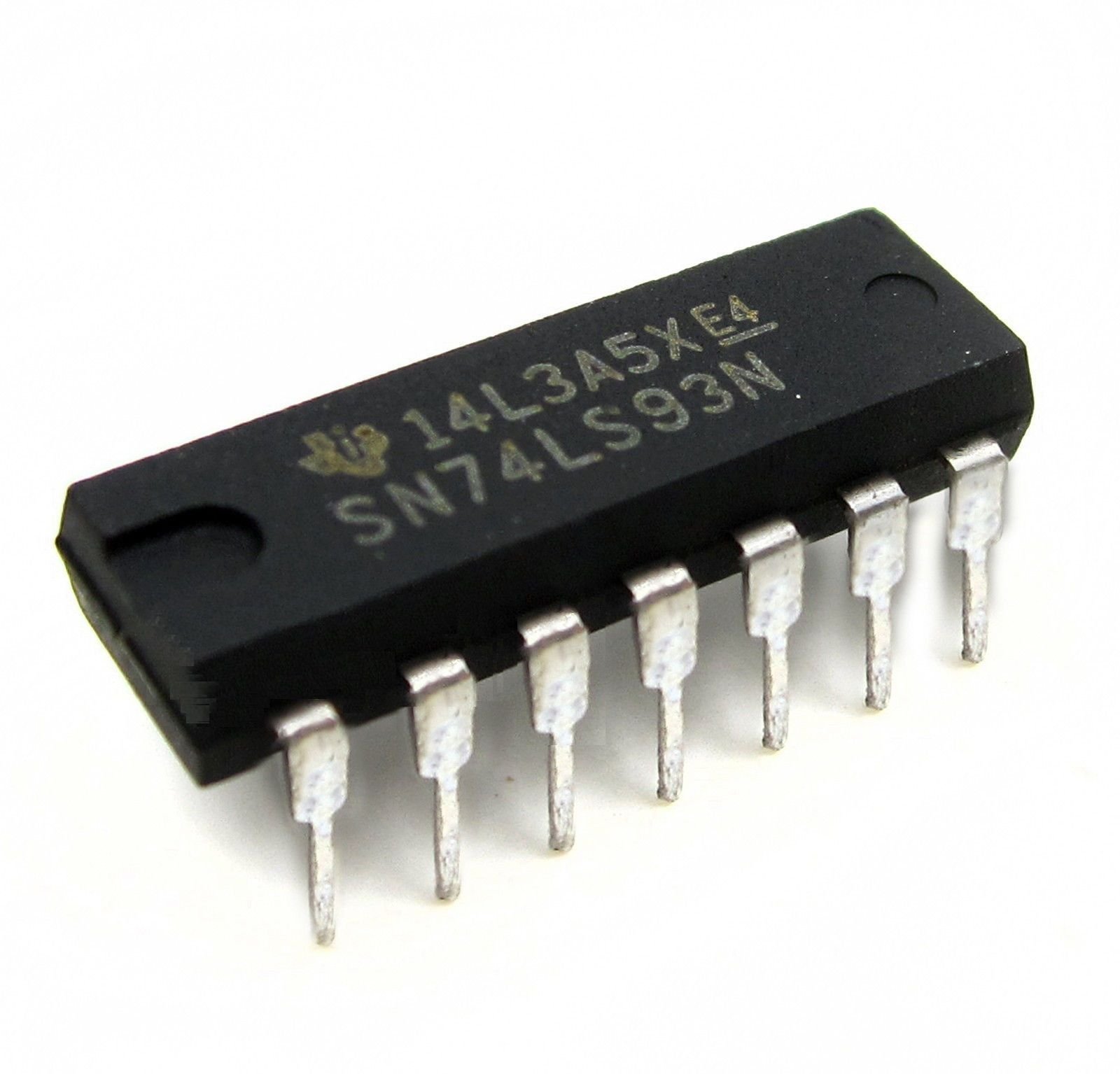

Κατανόηση του δυαδικού μετρητή 74LS93

Ο 74LS93 είναι ένας δυαδικός μετρητής 4-bit που σχεδιάστηκε με δύο ενσωματωμένα up-counters.Συνδυάζει ένα mode-2 up-counter με ένα mod-8 up-counter, καθιστώντας το ευπροσάρμοστο για εφαρμογές όπως mod-8 καταμέτρηση ή διαίρεση σήματα κατά 2 ή 8. Αυτό το IC περιλαμβάνει τέσσερα jk flip-flops που ανταποκρίνονται σε παλμούς εισόδου,που μπορεί να παρέχεται από έναν μικροελεγκτή ή ένα χρονομετρητή IC.

Ο σχεδιασμός των 74LS93 διαθέτει δύο ακίδες επαναφοράς, δύο καρφίτσες ρολογιού και τέσσερις ακροδέκτες εξόδου, επιτρέποντάς του να μετρήσει από 0 έως 15 σε δυαδικό.Με τη συμβατότητά του με διάφορους μικροελεγκτές και συστήματα που βασίζονται σε TTL, αυτός ο μετρητής είναι μια ευέλικτη επιλογή για διαφορετικά ψηφιακά έργα.Είναι συνήθως διαθέσιμο σε μορφές όπως το DIP και το SMD, που πάντα περιέχουν 14 ακίδες.Επιπλέον, το IC είναι κατασκευασμένο για να χειρίζεται εισόδους υψηλής ταχύτητας, εξασφαλίζοντας αξιόπιστη λειτουργία σε δυναμικά περιβάλλοντα.

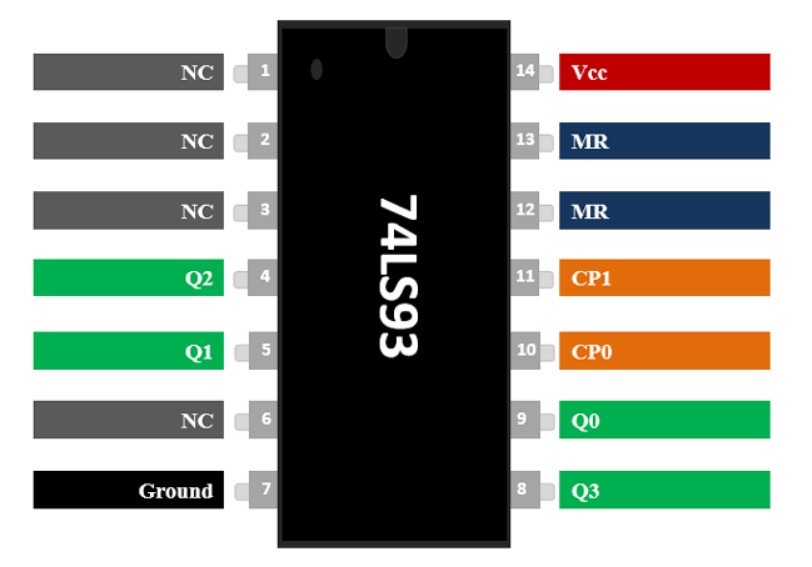

74LS93 Pinout

Αριθμός PIN	Όνομα καρφίτσας	Περιγραφή
1, 2, 3, 6	Nc	Χωρίς σύνδεση
4, 5, 8, 9	Q0, Q1, Q2, Q3	Ακροδέκτες εξόδου
7	Εδαφος	Συνδεδεμένο με το έδαφος του συστήματος
10	CP0	Είσοδος ρολογιού - Διαιρέστε κατά 2
11	CP1	Είσοδος ρολογιού - Διαιρέστε κατά 8
12, 13	Κύριος	Master Reset - Καθαρή είσοδος
14	VCC	Τάση τροφοδοσίας - 4.5V έως 5.5V

74LS93 Counter IC Χαρακτηριστικά

Ένα ολοκληρωμένο κύκλωμα 4-bit

Το 74LS93 είναι ένας δυαδικός μετρητής 4-bit που έχει σχεδιαστεί για ένα ευρύ φάσμα εφαρμογών.Προσφέρει αξιόπιστες επιδόσεις σε συστήματα που απαιτούν καταμέτρηση ή διαίρεση συχνότητας, χάρη στην αποτελεσματική αρχιτεκτονική 4-bit.

Τυπική τάση λειτουργίας

Αυτό το IC λειτουργεί άψογα σε μια τυπική τάση 5V, καθιστώντας το συμβατό με πολλά ψηφιακά συστήματα.Η ικανότητά της να εκτελεί σταθερά αυτή την τάση εξασφαλίζει την αξιοπιστία της σε διάφορα έργα.

Φάσμα τάσης

Το IC υποστηρίζει ένα φάσμα τάσης μεταξύ 4,5V και 5,5V.Αυτή η ευελιξία σας επιτρέπει να το χρησιμοποιείτε σε συστήματα με μικρές παραλλαγές στην παροχή ρεύματος διατηρώντας παράλληλα τη σταθερότητα.

Υψηλές και χαμηλές τάσεις εξόδου

Όταν το IC εξάγει μια υψηλή κατάσταση, παραδίδει 3,5V και όταν βρίσκεται σε χαμηλή κατάσταση, εξάγει 0,25V.Αυτά τα επίπεδα το καθιστούν συμβατό με άλλες συσκευές TTL, εξασφαλίζοντας ομαλή ενσωμάτωση στα κυκλώματά σας.

Ρεύμα εξόδου

Το IC χειρίζεται -0,4ma κατά τη διάρκεια της υψηλής απόδοσης και 8mA κατά τη διάρκεια της χαμηλής απόδοσης.Αυτά τα τρέχοντα επίπεδα επιτρέπουν στο IC να αλληλεπιδρούν αποτελεσματικά με άλλα συστατικά χωρίς να προκαλούν υπερφόρτωση.

Συχνότητες ρολογιού για καρφίτσες εισόδου

Η συχνότητα ρολογιού για τον ακροδέκτη εισόδου CP0 μπορεί να φτάσει μέχρι 32MHz, ενώ το CP1 υποστηρίζει έως και 16MHz.Αυτή η απόδοση υψηλής ταχύτητας καθιστά το IC κατάλληλο για εργασίες που απαιτούν ταχεία καταμέτρηση ή διαίρεση συχνότητας.

Ελάχιστο πλάτος παλμού

Το CP0 απαιτεί πλάτος παλμού τουλάχιστον 15Ns, ενώ το CP1 χρειάζεται τουλάχιστον 30NS.Αυτές οι προδιαγραφές εξασφαλίζουν ακριβή λειτουργία, εμποδίζοντας τυχόν χαμένα σήματα κατά τη διάρκεια της γρήγορης μεταγωγής.

Μορφές καρφίτσες

Το IC είναι διαθέσιμο σε μορφές όπως PDIP, GDIP, GDIP και PDSO, καθιστώντας το ευπροσάρμοστο και εύκολο να ενσωματωθεί σε διαφορετικά σχέδια.Αυτές οι μορφές σας επιτρέπουν να επιλέξετε αυτό που ταιριάζει καλύτερα στη συγκεκριμένη εφαρμογή σας.

Πηγές ώθησης ρολογιού

Μπορείτε να οδηγήσετε τις εισόδους ρολογιού του IC χρησιμοποιώντας συσκευές όπως 555 χρονοδιακόπτες ή μικροελεγκτές.Αυτή η ευελιξία διευκολύνει τη χρήση σε διάφορες εφαρμογές, από απλούς χρονομετρητές έως πιο σύνθετα ψηφιακά συστήματα.

Έξοδος συμβατή με TTL

Η έξοδος του IC είναι σε μορφή TTL, η οποία εξασφαλίζει τη συμβατότητα με ένα ευρύ φάσμα συστημάτων IC και μικροελεγκτών.Αυτή η λειτουργία απλοποιεί την ενσωμάτωση στα σχέδια ψηφιακού κυκλώματος.

Κλίμακα θερμοκρασίας

Το IC εκτελεί καλά σε θερμοκρασίες που κυμαίνονται από 0 έως 70 βαθμούς Κελσίου, καθιστώντας το κατάλληλο για τυποποιημένα περιβάλλοντα.Παρέχει συνεπή αποτελέσματα χωρίς να επηρεάζεται από μέτριες αλλαγές θερμοκρασίας.

Ισοδύναμα 74LS93

• 74HC19

• 74LS192

• 4516

Άλλο μετρητή ICS

• 74LS90

• CD4017

• 74LS02

• CD4020

• CD4060

• CD4022

• CD4026

• CD40102

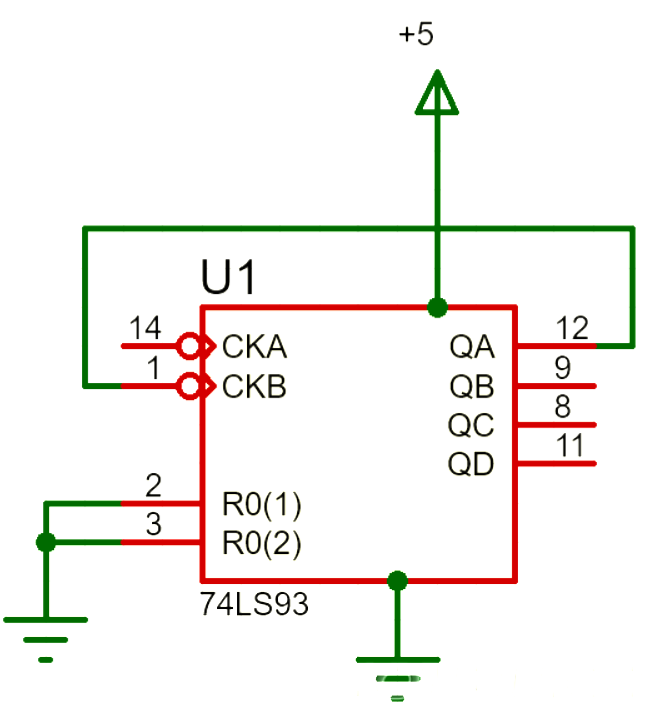

Πώς λειτουργεί το ψηφιακό μετρητή 74LS93;

Για να πάρετε το δυαδικό πάγκο 74LS93, ξεκινήστε συνδέοντας την τροφοδοσία.Συνδέστε τον ακροδέκτη VCC στον θετικό τερματικό και τον ακροδέκτη GND στο έδαφος του συστήματός σας.Μόλις γίνει αυτό, συνδέστε την πρώτη είσοδο ρολογιού (ακροδέκτης 1) στην τελευταία έξοδο bit (PIN 12).Αυτή η σύνδεση είναι το κλειδί για την ενεργοποίηση του μηχανισμού μέτρησης.

Στη συνέχεια, ρυθμίστε τις ακίδες επαναφοράς (ακίδες 2 και 3).Γειώστε αυτές τις ακίδες για να εξασφαλίσετε ότι ο μετρητής ξεκινά από το μηδέν.Εάν χρειάζεστε την επαναφορά για να λειτουργήσετε διαφορετικά, μπορείτε να συνδέσετε αυτές τις ακίδες με εξωτερική λογική με βάση τις ανάγκες σας στις εφαρμογές σας.Αυτή η ευελιξία σας επιτρέπει να διαμορφώσετε τον μετρητή σύμφωνα με τις απαιτήσεις του κυκλώματος.

Για την είσοδο του ρολογιού, συνδέστε τον δεύτερο ακροδέκτη ρολογιού (ακροδέκτης 2) σε μια εξωτερική γεννήτρια παλμών, όπως ένα χρονομετρητή IC ή οποιαδήποτε συσκευή ικανή να παράγει σήματα ρολογιού.Αυτός ο παλμός ρολογιού ελέγχει την έξοδο δυαδικού αριθμού του IC, η οποία εμφανίζεται στις ακίδες 8, 9, 11 και 12.

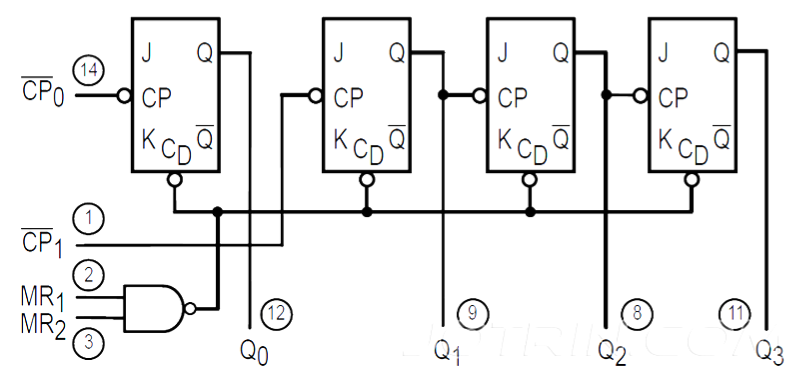

Το εσωτερικό κύκλωμα του 74LS93 χωρίζεται σε δύο κύρια μέρη: ο μετρητής MOD 2 και ο μετρητής MOD 8.Ο μετρητής MOD 2 διαχειρίζεται το πρώτο bit, αλλάζοντας μεταξύ 0 και 1 με κάθε παλμό ρολογιού καθώς το σήμα μεταβαίνει από υψηλή σε χαμηλή.Αυτή η έξοδος χρησιμεύει ως είσοδος ρολογιού για τον μετρητή MOD 8, ο οποίος χρησιμοποιεί τρία διασυνδεδεμένα flip-flops JK για να δημιουργήσει τα υπόλοιπα τρία bits.

Κάθε jk flip-flop στον μετρητή MOD 8 παίρνει το σήμα ρολογιού του από την έξοδο του προηγούμενου flip-flop.Μαζί, οι μετρητές MOD 2 και MOD 8 παράγουν δυαδικό αριθμό 4-bit που κυμαίνεται από 0000 έως 1111. Αυτή η δυαδική έξοδος εμφανίζεται στις τέσσερις ακροδέκτες εξόδου, παρέχοντας μια σαφή αναπαράσταση του αριθμού.

74LS93 Counter Circuit

Για να κατανοήσουμε το κύκλωμα Counter 74LS93, βοηθά να εξεταστεί ο εσωτερικός σχεδιασμός και η λειτουργικότητά του.Το κύκλωμα βασίζεται σε jk flip-flops, το καθένα ικανό να αλλάξει μεταξύ δύο καταστάσεων: 1 και 0. Αυτές οι καταστάσεις αντιπροσωπεύουν δυαδικές τιμές και ο μετρητής εξελίσσεται μεταβάλλοντας αυτές τις καταστάσεις σε απόκριση παλμών ρολογιού.

Στο 74LS93, κάθε κατάσταση του Flip-Flop αλλάζει όταν η έξοδος των προηγούμενων μεταβάσεων Flip-Flop από υψηλή σε χαμηλή.Ωστόσο, το πρώτο flip-flop δεν συνδέεται άμεσα με το δεύτερο.Για να δημιουργήσετε μια λειτουργική ακολουθία, συνδέετε τον πρώτο ακροδέκτη ρολογιού (CP1) στην έξοδο του πρώτου flip-flop του Mod 8 Counter.Αυτό εξασφαλίζει ότι η ακολουθία ρέει σωστά.

Με τέσσερα flip-flops συνδεδεμένα σε ακολουθία, κάθε ένα που λαμβάνει έναν παλμό ρολογιού από την έξοδο του προηγούμενου flip-flop, ο μετρητής αρχίζει στο 0000 και μετράει μέχρι το 1111 πριν επαναπροσδιορίσει το 0000. Κάθε κατάσταση αντιπροσωπεύει έναν μοναδικό δυαδικό αριθμό, προχωράειπαραγγελία.

Ο παρακάτω πίνακας καταδεικνύει πώς αλλάζει η δυαδική έξοδος με κάθε μέτρηση:

ΑΡΙΘΜΗΣΗ	ΠΑΡΑΓΩΓΗ	Ε33	Ε2	Ε1	Ε0
0		0	0	0	0
1		0	0	0	1
2		0	0	1	0
3		0	0	1	1
4		0	1	0	0
5		0	1	0	1
6		0	1	1	0
7		0	1	1	1
8		1	0	0	0
9		1	0	0	1
10		1	0	1	0
11		1	0	1	1
12		1	1	0	0
13		1	1	0	1
14		1	1	1	0
15		1	1	1	1

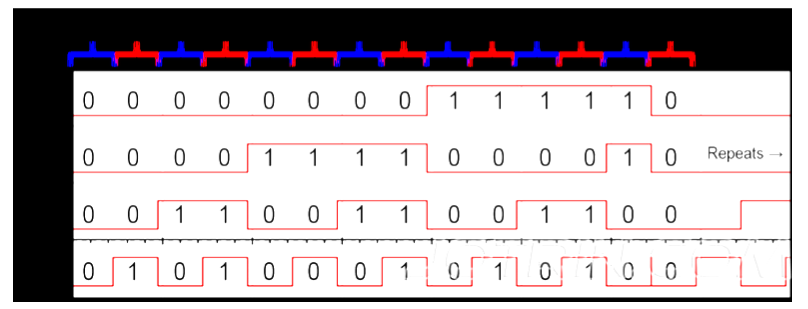

Επιπλέον, ένα διάγραμμα χρονισμού δείχνει πώς συμπεριφέρονται οι εξόδους από το Q0 έως το Q3 σε απάντηση στο σήμα ρολογιού εισόδου.Αυτή η απεικόνιση διευκολύνει τον τρόπο με τον οποίο ο δυαδικός μετρητής εξελίσσεται βήμα προς βήμα:

Εφαρμογές 74LS93

Το 74LS93 είναι ένα ευπροσάρμοστο up-counter που κατασκευάστηκε χρησιμοποιώντας τέσσερα flip-flops JK.Συνδυάζοντας τους μετρητές MOD-2 και MOD-8, χρησιμοποιείται συνήθως για τη δημιουργία ενός μετρητή MOD-16.Χρησιμοποιείται συχνά σε κυκλώματα που απαιτούν καταμέτρηση από 0 έως 15 σε δυαδικές ή δημιουργίες ακολουθιών για σκοπούς χρονισμού, καθιστώντας την απλή και αξιόπιστη επιλογή για τέτοιες εφαρμογές.

Αυτό το IC χρησιμοποιείται επίσης ευρέως στα κυκλώματα διαίρεσης συχνότητας, όπου μπορεί να διαιρέσει τις συχνότητες κατά 2, 8 ή 16 με ακρίβεια.Ο σχεδιασμός του επιτρέπει να χειρίζεται αποτελεσματικά τις εργασίες ελέγχου χρονισμού, καθιστώντας την κατάλληλη για χρήση σε ψηφιακά συστήματα χρονισμού, όπως ψηφιακά ρολόγια ή διαδοχικές ρυθμίσεις διαχείρισης συμβάντων.

Επιπλέον, το 74LS93 χρησιμοποιείται σε εφαρμογές καταμέτρησης παλμών, όπου αυξάνει τα εισερχόμενα σήματα σε δυαδικό.Η ικανότητά του να συνδυάζει τη λειτουργικότητα Mod-2 και Mod-8 καθιστά ένα αποτελεσματικό και αξιόπιστο στοιχείο σε έργα που απαιτούν ακριβή δυαδική καταμέτρηση.

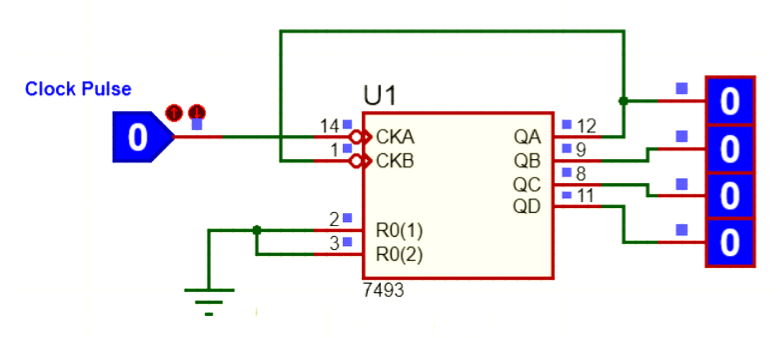

Βήματα για τη λειτουργία του δυαδικού μετρητή 74LS93

Η χρήση του δυαδικού μετρητή 74LS93 είναι απλή και αποτελεσματική.Ξεκινήστε με την τροφοδοσία του IC μέσω του VCC και των καρφίτσων γείωσης χρησιμοποιώντας ένα τροφοδοτικό A +5V.Αυτό καθορίζει τις απαραίτητες συνθήκες λειτουργίας για το IC.Το 74LS93 περιλαμβάνει δύο ακίδες MR (Master Reset) που σας επιτρέπουν να διαμορφώσετε τον επιθυμητό τρόπο λειτουργίας.Για τη τυπική λειτουργικότητα μέτρησης, συνδέστε και τις δύο ακροδέκτες επαναφοράς σε γείωση (χαμηλό), όπως φαίνεται στον πίνακα επιλογής τρόπου λειτουργίας.

Στη συνέχεια, οι παλμοί ρολογιού παροχής στους ακροδέκτες εισόδου CP0 και CP1 για να ξεκινήσουν τη διαδικασία μέτρησης.Κάθε είσοδος παλμού σε αυτές τις ακίδες αυξάνει τον δυαδικό αριθμό κατά μία.Ο ακροδέκτης CP1 ελέγχει την έξοδο Q0, ενώ το CP0 διέπει τις εξόδους Q1, Q2 και Q3.Για να ενεργοποιήσετε και τα τέσσερα bits εξόδου, συνδέστε τον παλμό ρολογιού στο CP1 στην έξοδο Q0.

Το IC υποστηρίζει συχνότητα ρολογιού αιχμής 32MHz για CP0 και 16MHz για CP1.Βεβαιωθείτε ότι το πλάτος παλμού είναι τουλάχιστον 15NS για CP0 και 30NS για CP1 για να διατηρήσει την ακριβή λειτουργία.Συνήθως, μπορείτε να δημιουργήσετε το σήμα ρολογιού χρησιμοποιώντας ένα χρονοδιακόπτη 555 ή ένα παρόμοιο κύκλωμα παραγωγής παλμού.

ΚΟΜΗΣ	ΠΑΡΑΓΩΓΗ
	Ε0	Ε1	Ε2	Ε33
0	μεγάλο	μεγάλο	μεγάλο	μεγάλο
1	H	μεγάλο	μεγάλο	μεγάλο
2	μεγάλο	H	μεγάλο	μεγάλο
3	H	H	μεγάλο	μεγάλο
4	μεγάλο	μεγάλο	H	μεγάλο
5	H	μεγάλο	H	μεγάλο
6	μεγάλο	H	H	μεγάλο
7	H	H	H	μεγάλο
8	μεγάλο	μεγάλο	μεγάλο	H
9	H	μεγάλο	μεγάλο	H
10	μεγάλο	H	μεγάλο	H
11	H	H	μεγάλο	H
12	μεγάλο	μεγάλο	H	H
13	H	μεγάλο	H	H
14	μεγάλο	H	H	H
15	H	H	H	H

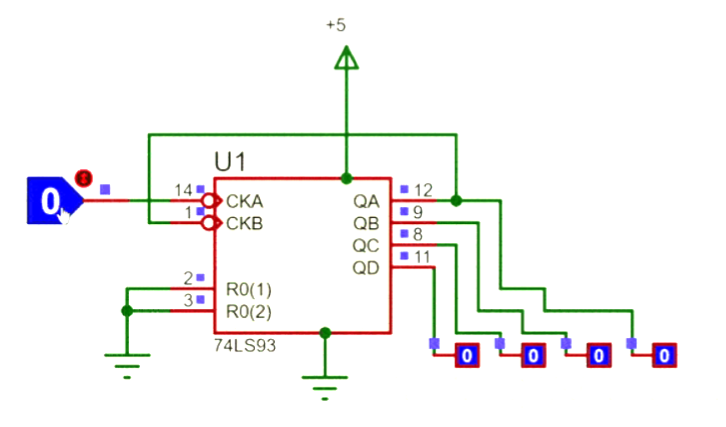

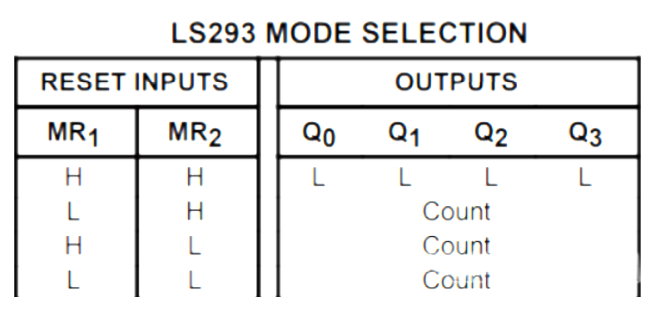

Για να κατανοήσετε καλύτερα τη λειτουργικότητά του, εξετάστε το ενδεχόμενο να προσομοιώσετε τη λειτουργία του IC.Για παράδειγμα, στη λειτουργία-0 (τυπική λειτουργία μέτρησης), η γείωση των ακίδων του MR και η εναλλαγή της λογικής κατάστασης δημιουργούν παλμούς ρολογιού.Με κάθε μετάβαση από υψηλή σε χαμηλή, το IC αυξάνει τον αριθμό του.Παρακάτω είναι ένα παράδειγμα προσομοίωσης που απεικονίζει αυτή τη συμπεριφορά.

Για περαιτέρω σαφήνεια, μπορείτε να ανατρέξετε σε μαθήματα βίντεο ή πρόσθετους πόρους.Οι πρακτικές χρήσεις του 74LS93 σε διάφορα κυκλώματα, συμπεριλαμβανομένων των εφαρμογών χρονισμού και μέτρησης, αποδεικνύουν την προσαρμοστικότητα και την ευκολία χρήσης σε ψηφιακά σχέδια.

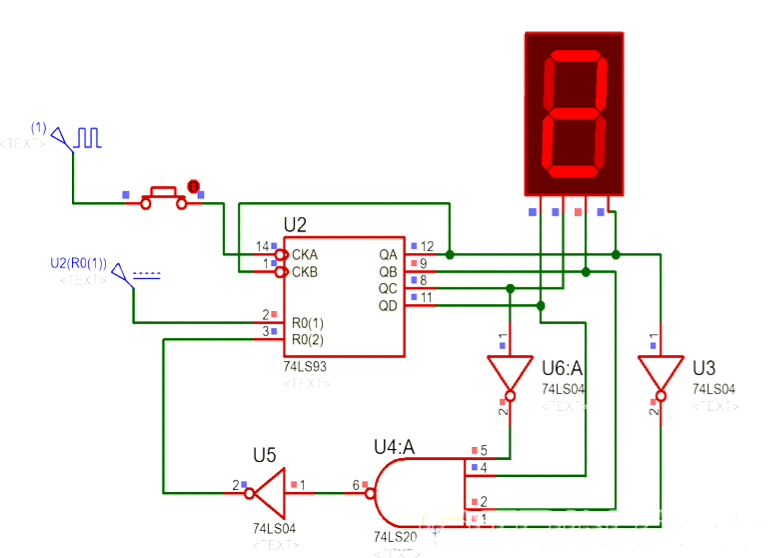

Χρησιμοποιώντας το 74LS93 σε ένα μονοψήφιο μετρητή

Για να δημιουργήσετε ένα μονοψήφιο μετρητή χρησιμοποιώντας το 74LS93, θα χρειαστείτε εξαρτήματα όπως ένα 74LS20 (πύλη NAND τεσσάρων εισροών) και α 74LS04 (τρεις πύλες).Αυτά τα εξαρτήματα συνεργάζονται με το IC για να οδηγήσουν μια οθόνη επτά τμήματος BCD, επιτρέποντας στον μετρητή να κυκλοφορεί μέσω αριθμών από 0 έως 9.

Αν και το 74LS93 είναι ένας μετρητής 4-bit ικανός να χειρίζεται έως και 16 δυαδικές μετρήσεις, πρέπει να επαναφέρει μετά την επίτευξη των 9 για να εξασφαλίσει ότι η οθόνη παραμένει εντός του δεκαδικού εύρους.Εάν ο μετρητής δεν επαναφέρει σε αυτό το σημείο, η έξοδος μπορεί να εμφανίζει λανθασμένες ή απροσδόκητες τιμές.Για να διαχειριστεί αυτό, χρησιμοποιείται ένα κύκλωμα επαναφοράς ανατροφοδότησης, συνδυάζοντας σήματα από το NAND και όχι τις πύλες για να επαναφέρετε τον μετρητή αυτόματα.

Σε αυτό το κύκλωμα, δύο πύλες δεν συνδέονται με τις εξόδους QA και QC, ενώ το QB και το QD συνδέονται άμεσα με τις εισόδους πύλης NAND.Η πύλη NAND παράγει υψηλή απόδοση μόνο όταν όλες οι εισόδους της είναι μηδενικές.Στη δυαδική τιμή του 1010, οι πύλες δεν αντιστρέφουν τα σήματα από QA και QC, προκαλώντας υψηλή απόδοση από την πύλη NAND.Αυτή η έξοδος αναστρέφεται από το 74LS04, επαναφέροντας τον μετρητή στο μηδέν.Αυτός ο σχεδιασμός εξασφαλίζει ότι ο μετρητής ανανεώνεται με συνέπεια και εμφανίζει τις σωστές δεκαδικές τιμές.

Χρήση 74LS93 για έναν μετρητή 2 ψηφίων

Η διαμόρφωση δύο ψηφίων μετρητή επεκτείνει την έννοια του μονοκύμβωτος μετρητής, επιτρέποντάς του να εμφανίζει αριθμούς από 00 έως 99.σήμα επαναφοράς ρολογιού.Αυτός ο σχεδιασμός εξασφαλίζει απρόσκοπτη μέτρηση σε δύο ψηφία χρησιμοποιώντας το σήμα επαναφοράς μιας οθόνης για να οδηγήσει την είσοδο του ρολογιού του άλλου.

Η λογική πίσω από τον διψήφιο μετρητή παραμένει σύμφωνη με τη μονοψήφια ρύθμιση, προσφέροντας έναν αποτελεσματικό τρόπο για να παρουσιάσετε μεγαλύτερες αριθμητικές τιμές χρησιμοποιώντας δύο οθόνες επτά τμημάτων.Συνδέοντας τους δύο μετρητές μέσω των σημάτων επαναφοράς και ρολογιού τους, οι οθόνες λειτουργούν παράλληλα για να αντιπροσωπεύουν αριθμούς από 00 έως 99.

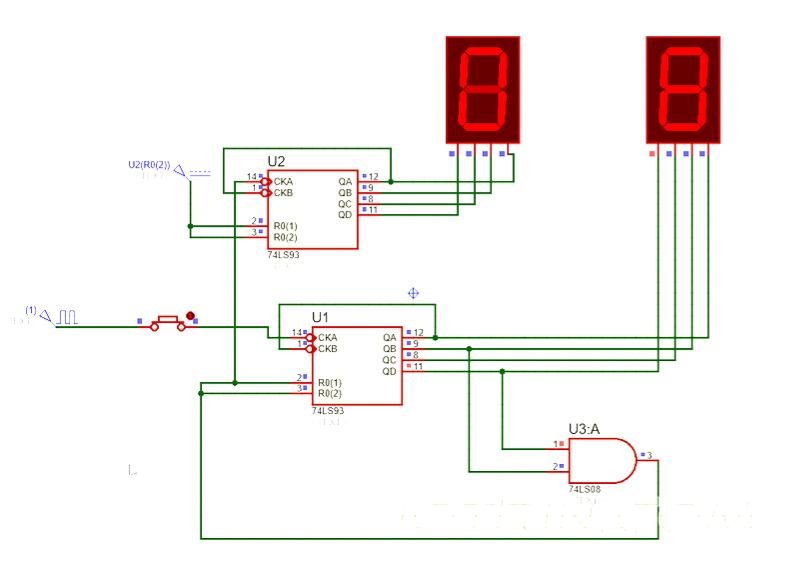

74LS93 βασισμένο σε 2ψήφιο δεκαδικό μετρητή παραδείγματος

74LS93 βασισμένο σε 2ψήφιο δεκαδικό μετρητή

Για έναν 2ψήφιο μετρητή, το 74LS93 μπορεί να ρυθμιστεί ώστε να μετράει και να εμφανίζει αριθμούς από 00 έως 99..

Σε αυτή τη ρύθμιση, η πρώτη εμφάνιση επτά τμήματος BCD προωθεί τον αριθμό της με βάση το σήμα επαναφοράς από τη δεύτερη οθόνη.Ουσιαστικά, το σήμα ρολογιού για την πρώτη οθόνη προέρχεται από την επαναφορά της δεύτερης οθόνης.Αυτή η διάταξη διαταραχής εξασφαλίζει ότι ο μετρητής εξελίσσεται λογικά μέσω δύο ψηφίων, με την πρώτη αύξηση της οθόνης μόνο όταν η δεύτερη οθόνη ολοκληρώνει τον κύκλο του από 0 σε 9.

Αυτό το διψήφιο πάγκο μετρητών επιτρέπει την καταμέτρηση έως και 99 και παρέχει μια σαφή και ευανάγνωστη οθόνη χρησιμοποιώντας δύο οθόνες επτά τμημάτων.Οι υποκείμενοι μηχανισμοί λογικής και ανάδρασης εξασφαλίζουν ομαλή λειτουργία, καθιστώντας την ιδανική για εφαρμογές που απαιτούν μεγαλύτερο φάσμα καταμέτρησης.

74LS93 Εφαρμογές δυαδικών μετρητών

Δημιουργία εκτεταμένης χρονικής διάρκειας

Το 74LS93 είναι κατάλληλο για τη δημιουργία εκτεταμένων χρονικών διατάξεων σε ψηφιακά κυκλώματα.Διαμορφώνοντας κατάλληλα τους μετρητές του, μπορείτε να επιτύχετε μακρές και συνεπείς καθυστερήσεις που είναι χρήσιμες στις εφαρμογές που σχετίζονται με το χρόνο.

Σταθερή διαίρεση συχνότητας

Αυτό το IC λειτουργεί ως αξιόπιστος διαιρέτης συχνότητας.Μπορεί να μειώσει τις συχνότητες ρολογιών εισόδου κατά παράγοντες 2, 8 ή 16, καθιστώντας την αξιόπιστη επιλογή για συστήματα όπου απαιτείται σταθερή διαίρεση συχνότητας για συγχρονισμένες λειτουργίες.

Ακριβείς εργασίες χρονισμού

Όταν απαιτείται ακριβής χρονισμός, το 74LS93 παρέχει μια απλή λύση.Η προβλέψιμη συμπεριφορά καταμέτρησης εξασφαλίζει την ακρίβεια σε εργασίες όπως η αλληλουχία και ο έλεγχος που βασίζονται στο χρόνο σε ψηφιακά έργα.

Έργα χωρίς μικροελεγκτή

Το 74LS93 είναι ιδανικό για έργα όπου η χρήση ενός μικροελεγκτή μπορεί να μην είναι πρακτική.Διαχειρίζεται αποτελεσματικά τις λειτουργίες καταμέτρησης και χρονισμού, μειώνοντας την ανάγκη για πιο πολύπλοκα και δαπανηρά συστατικά.

Καταμέτρηση παλμών και διαχωρισμός συχνότητας

Αυτό το IC είναι αποτελεσματικό σε εφαρμογές που περιλαμβάνουν καταμέτρηση παλμών ή διαχωρισμό συχνότητας.Ο μηχανισμός δυαδικής καταμέτρησης του διευκολύνει την παρακολούθηση των παλμών ή τη διαίρεση συχνότητας χωρίς πρόσθετα κυκλώματα.

Οδήγηση επτά τμηματικών οθονών

Το 74LS93 λειτουργεί άψογα με οθόνες επτά τμημάτων για να παρουσιάσει αριθμητικές εξόδους.Η συμβατότητά του με τους μετατροπείς δυαδικών προς αποεκθμιότων απλοποιεί τη διαδικασία δημιουργίας ψηφιακών μετρητών και αναγνώρισης.

Δημιουργία διαστημάτων μεγάλης διάρκειας

Χρησιμοποιώντας τις δυνατότητες καταμέτρησης, το 74LS93 βοηθά στη δημιουργία κυκλωμάτων που απαιτούν διαστήματα μεγάλης διάρκειας.Αυτό το καθιστά ιδιαίτερα χρήσιμο για εφαρμογές όπως ψηφιακά ρολόγια και χρονομετρητές.

Δημιουργία σταθερών μετρητών κυκλώματος

Το IC χρησιμοποιείται συχνά για το σχεδιασμό αξιόπιστων κυκλωμάτων αντίθετων μετρητών.Η ισχυρή απόδοση και η ευκολία διαμόρφωσης καθιστούν μια κοινή επιλογή για την οικοδόμηση τόσο των αυτόνομων μετρητών όσο και των κυκλωμάτων διαιρέτη συχνότητας.

Εξειδικευμένες εφαρμογές χρονισμού

Όταν οι ανάγκες χρονισμού είναι συγκεκριμένες, το 74LS93 μπορεί να προσαρμοστεί για να ικανοποιήσει αυτές τις απαιτήσεις.Είτε για τις βιομηχανικές λύσεις χρονισμού είτε για έργα DIY, η ευελιξία της εξασφαλίζει ότι ταιριάζει σε μια ποικιλία εργασιών που σχετίζονται με το χρόνο.

Σύναψη

Το 74LS93 είναι ένας ευέλικτος και αξιόπιστος δυαδικός μετρητής που απλοποιεί τις ψηφιακές εργασίες μέτρησης και χρονισμού.Με την ικανότητά του να διαιρεί τις συχνότητες, να μετρήσει τους παλμούς και να οδηγήσει οθόνες, ταιριάζει άψογα σε μια ποικιλία έργων.Είτε δημιουργείτε μετρητές, διαχείριση του χρονοδιαγράμματος, είτε δημιουργείτε διαιρέτες συχνότητας, το 74LS93 προσφέρει μια αποτελεσματική και απλή λύση.Η ευελιξία και η ευκολία χρήσης του καθιστούν πρακτική επιλογή για πολλές εφαρμογές.
