Οδηγός βήμα προς βήμα για τα κυκλώματα ενισχυτή χρησιμοποιώντας το TDA2050

Το TDA2050 IC είναι ένας ενισχυτής ήχου υψηλής ποιότητας γνωστός για την εξαιρετική απόδοση και την ευελιξία του σε διάφορες εφαρμογές ήχου.Παρέχει μια ισχυρή παραγωγή διατηρώντας παράλληλα τη χαμηλή παραμόρφωση, καθιστώντας την κατάλληλη για τα πάντα, από συστήματα ήχου στο σπίτι έως επαγγελματικές ρυθμίσεις.Αυτό το άρθρο παρέχει μια λεπτομερή επισκόπηση του TDA2050 IC, συμπεριλαμβανομένου του τρόπου με τον οποίο λειτουργεί, των χαρακτηριστικών του και του τρόπου χρήσης του σε διαφορετικά κυκλώματα ενισχυτή.

Κατάλογος

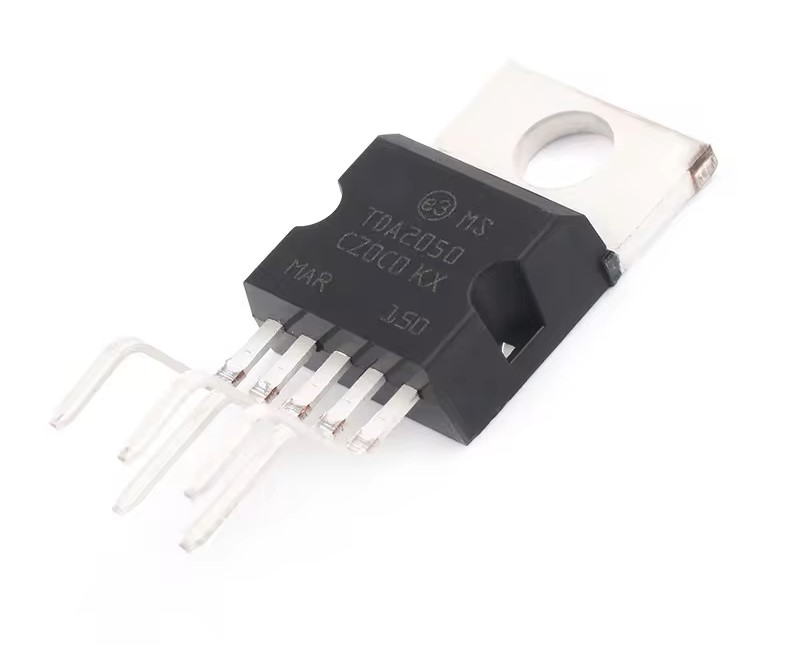

Εισαγωγή στο TDA2050 IC

Ο TDA2050 Το IC είναι ένας ενισχυτής ήχου υψηλής απόδοσης από την ST Microelectronics, γνωστή για την ικανότητά του να παρέχει εξόδους ισχύος που κυμαίνονται από 5Α έως 32W.Με υψηλή τάση λειτουργίας μέχρι 50V, ξεχωρίζει από άλλους ενισχυτές της σειράς TDA.Είναι κατάλληλο για την οδήγηση 4-ohm ηχεία, παρέχοντας έως και 50W ισχύος.

Αυτό το IC ενισχυτή μπορεί να χειριστεί έως και 5Α του ρεύματος, εξασφαλίζοντας ασφαλή λειτουργία με διάφορες ρυθμίσεις ηχείων.Η ευελιξία του καθιστά ιδανική για μονο -και στερεοφωνικά κυκλώματα ήχου.Με τάση λειτουργίας ± 25V, λειτουργεί άψογα τόσο με ενιαία όσο και με διπλή τροφοδοσία, καθιστώντας την ισχυρή επιλογή για την αυτοκινητοβιομηχανία και άλλα συστήματα ήχου.

Πώς λειτουργεί το TDA2050 IC

Το TDA2050 έχει σχεδιαστεί για να λειτουργεί ως ενισχυτής AB ήχου.Αυτό το IC 5 ακίδων χρησιμοποιεί PIN-3 και PIN-5 για συνδέσεις ισχύος, ενώ το σήμα ήχου εισόδου τροφοδοτείται μέσω της εισόδου μη μετατροπής στο PIN-1.Η ενισχυμένη έξοδος ήχου λαμβάνεται στη συνέχεια από το PIN-4, επιτρέποντάς του να οδηγεί αποτελεσματικά τα ηχεία.

Αυτό το IC προσφέρει έως και 35 watts της αληθινής ισχύος RMS, καθιστώντας το κατάλληλο για φορτίο 4-ohm.Επίσης, ελαχιστοποιεί την παραμόρφωση, διατηρώντας μια χαμηλή αρμονική και διασταύρωση παραμόρφωσης μόλις 0,05%.Επιπλέον, το IC περιλαμβάνει ένα ενσωματωμένο κύκλωμα για τον περιορισμό του ρεύματος τρανζίστορ εξόδου, μειώνοντας τον κίνδυνο βλάβης κατά τη διάρκεια βραχυκυκλώματος και εξασφαλίζοντας ασφαλέστερη λειτουργία.

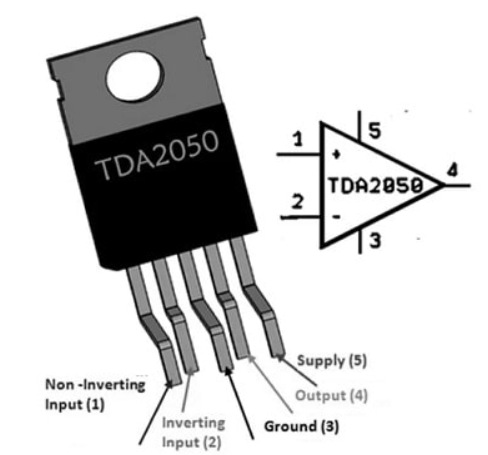

Διαμόρφωση ακροδέκτη του TDA2050 IC

Το TDA2050 IC έχει διαμόρφωση 5 ακίδων, με κάθε ακροδέκτη να εξυπηρετεί συγκεκριμένο σκοπό στο κύκλωμα.Οι λεπτομέρειες κάθε πείρου είναι οι εξής:

• PIN-1 (εισροή μη αντιστροφής): Αποδέχεται το σήμα ήχου εισόδου για ενίσχυση.

• PIN-2 (Εισαγωγή αναστροφής): Ο ακροδέκτης εισόδου αντιστροφής (-) του IC του ενισχυτή.

• PIN-3 (GND): χρησιμεύει ως πείρος γείωσης, συνδέοντας με τον ακροδέκτη γείωσης του κυκλώματος.

• PIN-4 (έξοδος): Παρέχει το ενισχυμένο σήμα ήχου.

• PIN-5 (τροφοδοσία τάσης): συνδέεται με την τροφοδοσία ρεύματος, υποστηρίζοντας ένα εύρος τάσης 6V έως 36V.

Χαρακτηριστικά και προδιαγραφές του TDA2050 IC

Το TDA2050 IC προσφέρει τα ακόλουθα χαρακτηριστικά και προδιαγραφές:

Χαρακτηριστικό	Προσδιορισμός
Τύπος IC	Μονολιθικός ενισχυτής ήχου HI-FI
Τύπος πακέτου	5-PIN TO220
Κλάση ενισχυτή	Κατηγορία χαμηλής συχνότητας AB
Μέγιστη ισχύ εξόδου	50 Watts
Μέγιστη τάση λειτουργίας	50V
Λειτουργία εφοδιασμού	Ενιαία ή διαχωρισμένη προσφορά
Παραμόρφωση	Πολύ χαμηλός
Προστασία	Βραχυκύκλωμα, θερμικό τερματισμό
Κέρδος τάσης	80
Απόρριψη τροφοδοσίας τάσης	45dB

Ισοδύναμα του TDA2050 IC

• TDA2030 (Ισοδύναμος).

• Άλλες εναλλακτικές λύσεις: TDA1554, LM386, TDA7265, TDA7294, TDA2005, και TDA7279.

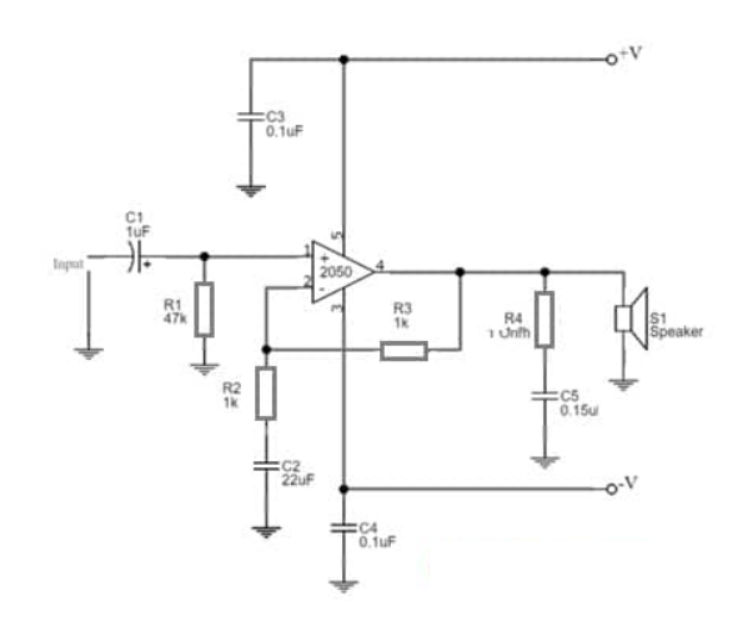

Σχεδιασμός ενός ενισχυτή στερεοφωνικού ήχου 35W έως 75W χρησιμοποιώντας TDA2050 IC

Ένα κύκλωμα ενισχυτή στερεοφωνικού ήχου 35W έως 75W χρησιμοποιώντας το TDA2050 IC είναι μια εξαιρετική επιλογή για τη δημιουργία ενός συστήματος ήχου HI-FI.Αυτοί οι ενισχυτές διαδραματίζουν βασικό ρόλο στην ενίσχυση των σημάτων από διάφορες πηγές ήχου για την παραγωγή σαφούς και πλούσιας παραγωγής ήχου.Το TDA2050 IC είναι ιδανικό για το σχεδιασμό ενισχυτών AB της κατηγορίας AB, οι οποίοι συνδυάζουν τα πλεονεκτήματα των σχεδίων κατηγορίας Α και κατηγορίας Β.Αυτό έχει ως αποτέλεσμα τη βελτίωση της απόδοσης σε σχέση με τους ενισχυτές της κατηγορίας Α και σημαντικά μικρότερη παραμόρφωση σε σύγκριση με τους ενισχυτές κατηγορίας Β.

Για την κατασκευή αυτού του κυκλώματος στερεοφωνικού ενισχυτή, απαιτούνται τα ακόλουθα στοιχεία:

TDA2050 IC, αντιστάσεις (47Κ και 1-ohm), πυκνωτές (1UF, 0.15UF, 22UF και 0.1UF) και ένα ηχείο 8-ohm.

Το κύκλωμα πρέπει να συναρμολογηθεί σύμφωνα με το σχηματικό σχηματικό, εξασφαλίζοντας ότι όλες οι συνδέσεις είναι σωστές.Μόλις κατασκευαστεί, ο ενισχυτής θα ενισχύσει αποτελεσματικά τα ηχητικά σήματα, καθιστώντας το μια εξαιρετικά προσαρμόσιμη λύση για διάφορες εφαρμογές ήχου.

Αρχή λειτουργίας του ενισχυτή στερεοφωνικού ήχου

Αυτό το κύκλωμα ενισχυτή στερεοφωνικού ήχου λειτουργεί ενισχύοντας το σήμα εισόδου ήχου που παρέχεται στο PIN-1 του TDA2050 IC.Η θετική τάση παρέχεται στον PIN-5, ενώ η αρνητική τάση συνδέεται με τον PIN-3.Το ενισχυμένο σήμα εξόδου παραδίδεται από το PIN-4, όπου το ηχείο είναι συνδεδεμένο.

Το κύκλωμα περιλαμβάνει επίσης μια αντίσταση ανατροφοδότησης R3 που παρέχει ανατροφοδότηση στον PIN-2, βοηθώντας στη διατήρηση της σταθερότητας και της ποιότητας του ενισχυμένου σήματος.Όταν εφαρμόζονται στο κύκλωμα και η είσοδος ισχύος και ήχου, ενισχύει αποτελεσματικά την είσοδο για να παραδώσει ένα ισχυρό σήμα εξόδου 35W στο συνδεδεμένο φορτίο.Για υψηλότερες ανάγκες ισχύος, ο συνδυασμός δύο από αυτούς τους ενισχυτές 35W μπορεί να παράγει έξοδο 70W.

Αυτό το κύκλωμα ενισχυτή είναι κατάλληλο για την ενίσχυση των σημάτων ήχου, τη σύνδεση πολλαπλών ηχείων ήχου σε έναν καταρράκτη και τη διαχείριση εργασιών ενίσχυσης υψηλής ισχύος.

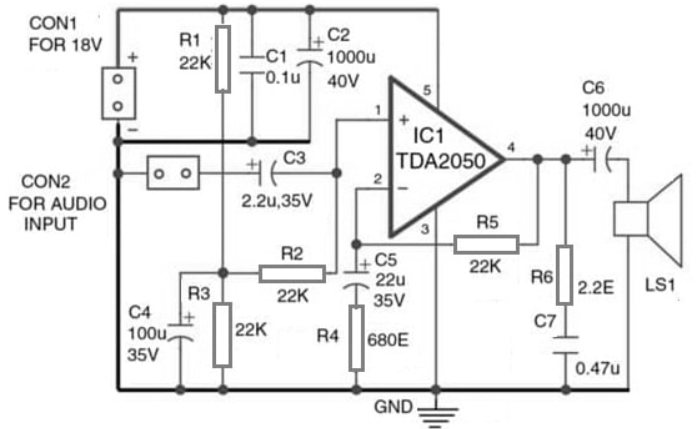

Δημιουργία κυκλώματος ενισχυτή ήχου 15W με TDA2050 IC

Το κύκλωμα ενισχυτή ήχου 15W χρησιμοποιώντας το TDA2050 IC είναι ένας απλός και αποτελεσματικός σχεδιασμός που παρέχει περίπου 15W ισχύος εξόδου.Είναι κατάλληλο για ένα ηχείο 8-ohm με φορτίο 18W και λειτουργεί χρησιμοποιώντας τροφοδοτικό DC 18V.

Τα συστατικά που απαιτούνται για την κατασκευή αυτού του κυκλώματος περιλαμβάνουν το TDA2050 IC, τις αντιστάσεις των τιμών 22-kilo ohm, 2,2-ohm και 680-ohm και πυκνωτές με βαθμολογίες 0,1UF, 1000UF, 2.2UF 35V, 100UF 35V, 22UF 35V και0.47UF.Επιπλέον, θα χρειαστείτε ένα σύνδεσμο CON1, ένα ηχείο LS1 (8-OHM, 18W), έναν ψύκτη για το IC, μια πηγή ισχύος 18V DC και μια συσκευή εισόδου ήχου.

Μόλις συναρμολογηθεί σύμφωνα με το σχηματικό, το κύκλωμα ενισχύει αποτελεσματικά το σήμα ήχου εισόδου, παρέχοντας μια καθαρή και ισχυρή έξοδο 15W στο συνδεδεμένο ηχείο.

Συνδέσεις κυκλώματος για τον ενισχυτή 15W

Το TDA2050 IC έχει πέντε καρφίτσες, με τις ακόλουθες συνδέσεις:

• PIN-1: Συνδεδεμένο με έδαφος μέσω αντιστάσεων R2 και R3.

• PIN-2: Συνδεδεμένο στο τερματικό GND μέσω R4 και C5.

• PIN-3: Συνδεδεμένο απευθείας με το GND.

• PIN-4: Συνδεδεμένο με ένα ηχείο 8-ohm μέσω C6 και γειωμένο μέσω R6 και C7 σε σειρά.

• PIN-5: Συνδεδεμένο με τροφοδοτικό 18V.

Μηχανισμός εργασίας του κυκλώματος ενισχυτή 15W

Μετά τη συναρμολόγηση του κυκλώματος στο PCB, τοποθετήστε το σε ένα κατάλληλο περίβλημα για να προστατεύσετε τα συστατικά.Εγκαταστήστε τον σύνδεσμο CON1 στον μπροστινό πίνακα της τροφοδοσίας για εύκολη πρόσβαση.Η λειτουργία του κυκλώματος είναι απλή.Συνδέστε το τροφοδοτικό 18V και το ηχείο 8-ohm, 18W στους ακροδέκτες LS1 του κυκλώματος.

Στη συνέχεια, συνδέστε μια είσοδο ήχου, όπως ένα τηλέφωνο ή φορητό υπολογιστή, στον σύνδεσμο CON2.Για να επαληθεύσετε το κύκλωμα λειτουργεί, αγγίξτε απαλά C3 με μεταλλικό κατσαβίδι.Θα πρέπει να ακούσετε έναν ήχο βουητό που προέρχεται από το ηχείο, υποδεικνύοντας ότι ο ενισχυτής λειτουργεί όπως αναμένεται.Μόλις τα πάντα είναι στη θέση τους, το ενισχυμένο ηχητικό σήμα από τη συνδεδεμένη πηγή θα παίξει μέσω του ηχείου LS1, παρέχοντας καθαρό και βελτιωμένο ήχο.

Πλεονεκτήματα και μειονεκτήματα του TDA2050 IC

Φόντα:

• Ενσωματωμένη προστασία βραχυκυκλώματος.

• Χαμηλή παραμόρφωση.

• Παρέχει ισχύ μέχρι 32W, κατάλληλη για την οδήγηση ενός ηχείου 4Ω.

• Λειτουργεί τόσο με λειτουργίες ενιαίας όσο και διαχωρισμένης τροφοδοσίας.

• Υψηλή τάση λειτουργίας 50V.

• Υψηλή ισχύς και αποδοτικότητα.

• Σχεδιασμός φιλικού προς το breadboard.

Μειονεκτήματα:

• Περιορισμένη βαθμολογία ενέργειας.

• εύθραυστη και λεπτή.

• ακατάλληλο για εφαρμογές πολύ υψηλής τάσης.

• Απαιτεί μια ψύκτρα για τη διάχυση της ισχύος.

• Οι ομολόγοι πρέπει να επαληθεύονται προσεκτικά για να αποφευχθούν ζητήματα.

Εφαρμογές του TDA2050 IC

Χρησιμοποιούνται σε ενισχυτές ήχου κατηγορίας AB

Το TDA2050 IC χρησιμοποιείται ευρέως σε ενισχυτές ήχου κατηγορίας-AB.Αυτοί οι ενισχυτές συνδυάζουν τις ιδιότητες των σχεδίων κατηγορίας Α και κατηγορίας Β, εξασφαλίζοντας καλύτερη απόδοση και μειωμένη παραμόρφωση.Με τη δυνατότητα να οδηγεί ένα φορτίο 4-ohm, αυτό το IC προσφέρει μια καθαρή και ισχυρή έξοδο ήχου, καθιστώντας την ιδανική για διάφορα συστήματα ήχου.

Κοινή σε σετ τηλεόρασης υψηλής ποιότητας

Αυτό το IC συχνά βρίσκεται σε τηλεοπτικές σετ υψηλής ποιότητας.Η χαμηλή παραμόρφωση και η ικανότητά του να χειρίζονται την υψηλή ισχύ, εξασφαλίζουν την έξοδο ήχου υψηλής ποιότητας, ενισχύοντας την εμπειρία προβολής.Αν ψάχνετε για συνεπή και σαφή ήχο, το TDA2050 διαδραματίζει σημαντικό ρόλο στην παράδοση αυτού.

Κατάλληλο για επεξεργασία σήματος ήχου

Το TDA2050 IC είναι μια εξαιρετική επιλογή για επεξεργασία ήχου.Μπορεί να ενισχύσει αποτελεσματικά τα αδύναμα σήματα, καθιστώντας το κατάλληλο για ηχητικά συστήματα που απαιτούν ενίσχυση υψηλής ισχύος.Αυτή η λειτουργία το καθιστά αξιόπιστο για την ενίσχυση της ποιότητας ήχου σε διαφορετικές ρυθμίσεις.

Ιδανικό για τα ηχεία ήχου

Εάν θέλετε να καταρρίψετε πολλαπλά ηχεία ήχου, το TDA2050 IC είναι μια πρακτική επιλογή.Ο ισχυρός σχεδιασμός του επιτρέπει να χειρίζεται την έξοδο υψηλής ισχύος, εξασφαλίζοντας σταθερή απόδοση σε πολλαπλά συνδεδεμένα ηχεία.

Συχνά χρησιμοποιούνται σε μονο -ή στερεοφωνικά κυκλώματα

Είτε εργάζεστε σε ένα μονο ή στερεοφωνικό κύκλωμα ήχου, το TDA2050 IC προσφέρει ευελιξία και αξιοπιστία.Μπορεί να προσαρμοστεί σε διάφορα σχέδια κυκλώματος ήχου, καθιστώντας το ένα ευπροσάρμοστο στοιχείο για διαφορετικές εφαρμογές.

Χρησιμοποιείται ευρέως σε διάφορες εφαρμογές ήχου

Το TDA2050 IC είναι δημοφιλές σε μια σειρά εφαρμογών ήχου λόγω της απλότητας και της αξιόπιστης απόδοσής του.Η ικανότητά του να παρέχει ήχο υψηλής ποιότητας χωρίς πολυπλοκότητα το καθιστά μια επιλογή για πολλά ηχητικά έργα.Από τα επαγγελματικά συστήματα έως τα σχέδια DIY, αυτό το IC είναι μια αξιόπιστη λύση.
