Κινητήρες επαγωγής ενός φάσης

Οι κινητήρες επαγωγής μιας φάσης διαδραματίζουν σημαντικό ρόλο στα σύγχρονα ηλεκτρικά συστήματα, επειδή είναι εύκολο στη χρήση, αξιόπιστες και οικονομικά αποδοτικές.Τρέχουν σε εναλλασσόμενο ρεύμα ενός φάσης (AC) και χρησιμοποιούνται ευρέως σε οικιακές και εμπορικές συσκευές όπως οπαδοί, πλυντήρια ρούχων και ηλεκτρικές σκούπες.Αυτοί οι κινητήρες αλλάζουν την ηλεκτρική ενέργεια σε μηχανική ενέργεια μέσω ηλεκτρομαγνητικής επαγωγής.Παρόλο που ο σχεδιασμός τους είναι απλός, αντιμετωπίζουν προκλήσεις όπως η αδυναμία να ξεκινήσουν μόνοι τους, η οποία επιλύεται χρησιμοποιώντας μηχανισμούς όπως πυκνωτές και βοηθητικές περιελίξεις.Αυτό το άρθρο εξετάζει την κατασκευή, τις αρχές λειτουργίας, τα πλεονεκτήματα, τα μειονεκτήματα και τις εφαρμογές των μονο φάσης κινητήρων επαγωγής, παρέχοντας πλήρη κατανόηση της λειτουργίας και της σημασίας τους.

Κατάλογος

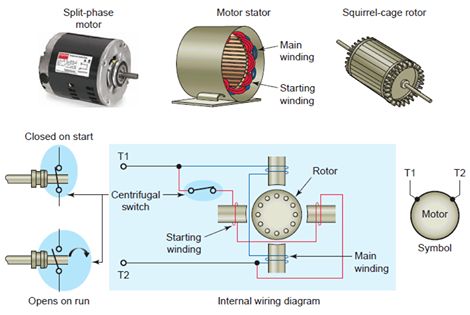

Εικόνα 1: Επισκόπηση κινητήρα επαγωγής ενός φάσης

Τι είναι οι κινητήρες επαγωγής μιας φάσης

Ένας κινητήρας επαγωγής ενός φάσης είναι ένας ηλεκτρικός κινητήρας που λειτουργεί σε εναλλασσόμενο ρεύμα ενός φάσης (AC).Αυτοί οι κινητήρες μετατρέπουν την ηλεκτρική ενέργεια σε μηχανική ενέργεια χρησιμοποιώντας ηλεκτρομαγνητικές αλληλεπιδράσεις.Είναι συνηθισμένα σε οικιακές συσκευές όπως οπαδοί, πλυντήρια ρούχων, ηλεκτρικές σκούπες και πολλά άλλα επειδή είναι απλά να κατασκευαστούν και να διατηρηθούν εύκολα.

Ένας κινητήρας επαγωγής ενός φάσης λειτουργεί σε ένα σύστημα τροφοδοσίας μιας φάσης, το οποίο είναι πιο συνηθισμένο σε σπίτια και επιχειρήσεις από τα τριφασικά συστήματα.Αυτά τα συστήματα είναι πιο προσιτά και ικανοποιούν τις χαμηλότερες ανάγκες ενέργειας που είναι τυπικές σε σπίτια, καταστήματα και γραφεία.Ο σχεδιασμός των κινητήρων επαγωγής ενός φάσης είναι απλός, καθιστώντας τους οικονομικά αποδοτικούς, αξιόπιστους και εύχρηστους.Λόγω αυτών των παροχών, χρησιμοποιούνται ευρέως σε συσκευές όπως οι ηλεκτρικές σκούπες, οι ανεμιστήρες και τα πλυντήρια, καθώς και σε συσκευές όπως φυγοκεντρικές αντλίες και φυσητήρες.

Κατά την εκκίνηση ενός μονο φάσης κινητήρα επαγωγής, συνδέεται με τροφοδοτικό ενός φάσης.Δεδομένου ότι οι μονοφάσοι κινητήρες δεν μπορούν να ξεκινήσουν μόνοι τους, χρειάζονται έναν μηχανισμό εκκίνησης, όπως ένας πυκνωτής ή βοηθητική περιέλιξη.Αυτός ο μηχανισμός δημιουργεί μια μετατόπιση φάσης, κάνοντας ένα περιστρεφόμενο μαγνητικό πεδίο που προκαλεί ρεύμα στον ρότορα.Μόλις ξεκινήσει ο κινητήρας, ο μηχανισμός εκκίνησης, συχνά ένας πυκνωτής ή βοηθητική περιέλιξη, συνήθως αποσυνδέεται από έναν φυγοκεντρικό διακόπτη ή ηλεκτρονικό ρελέ.Ο κινητήρας τρέχει μόνο στην κύρια περιέλιξη.Κατά τη διάρκεια της λειτουργίας, ο ρότορας ακολουθεί το περιστρεφόμενο μαγνητικό πεδίο που δημιουργείται από τον στάτορα, προκαλώντας την στροφή του κινητήρα.

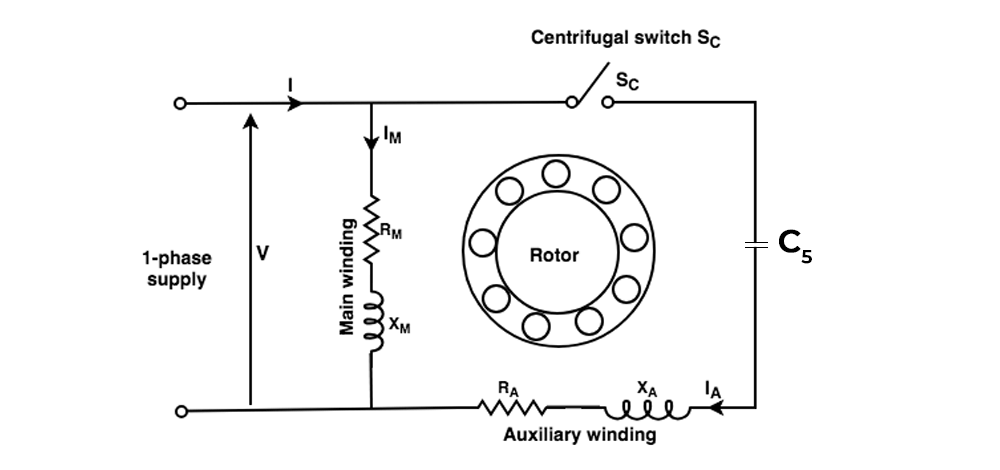

Εικόνα 2: Διάγραμμα κινητήρα επαγωγής μιας φάσης

Κατασκευή κινητήρων επαγωγής μιας φάσης

Η κατασκευή ενός μονοφασικού κινητήρα επαγωγής περιλαμβάνει δύο κύρια μέρη: τον στάτορα και τον ρότορα.Κάθε μέρος διαδραματίζει βασικό ρόλο στη λειτουργικότητα του κινητήρα.

Στάτωρ

Ο στάτορας είναι το μη κινούμενο τμήμα του κινητήρα και έχει πηνία που λαμβάνουν το τροφοδοτικό AC.Ο στάτορας ενός κινητήρα επαγωγής ενός φάσης είναι κατασκευασμένος από λεπτό χάλυβα για να μειώσει την απώλεια ενέργειας.Αυτά τα φύλλα έχουν κουλοχέρηδες που κρατούν τον στάτορα ή το κύριο πηνίο.Ο χάλυβας πυριτίου χρησιμοποιείται συνήθως για αυτά τα φύλλα για να μειωθεί η απώλεια ενέργειας λόγω του μαγνητισμού.

Ο στάτορας έχει δύο πηνία: το κύριο πηνίο και το βοηθητικό πηνίο.Το κύριο πηνίο δημιουργεί το μαγνητικό πεδίο που προκαλεί ρεύμα στον ρότορα, ενώ το βοηθητικό πηνίο βοηθά στη δημιουργία μιας μετατόπισης φάσης στο μαγνητικό πεδίο, βοηθώντας στην εκκίνηση του κινητήρα.Αυτό το πηνίο τοποθετείται σε γωνία 90 μοιρών προς το κύριο πηνίο.

Στροφείο

Ο ρότορας είναι το μέρος του κινητήρα που περιστρέφεται και μετακινεί το μηχανικό φορτίο μέσω του άξονα.Σε κινητήρες επαγωγής μιας φάσης, ο ρότορας είναι συνήθως του τύπου κλουβιού σκίουρου.Αυτός ο τύπος διαθέτει ράβδους αλουμινίου ή χαλκού τοποθετημένες σε στρογγυλό πυρήνα.Αυτές οι ράβδοι συνδέονται και στα δύο άκρα με τα άκρα των δακτυλίων, σχηματίζοντας ένα βρόχο, γι 'αυτό ονομάζεται "κλουβί σκίουρου".Ο ρότορας είναι χτισμένος με αυτές τις ράβδους που λειτουργούν ως αγωγοί και οι τελικοί δακτύλιοι τους συνδέουν και στα δύο άκρα.Οι υποδοχές που συγκρατούν τις ράβδοι είναι κλίση σε χαμηλότερο θόρυβο και αποτρέπουν το μαγνητικό κλείδωμα.

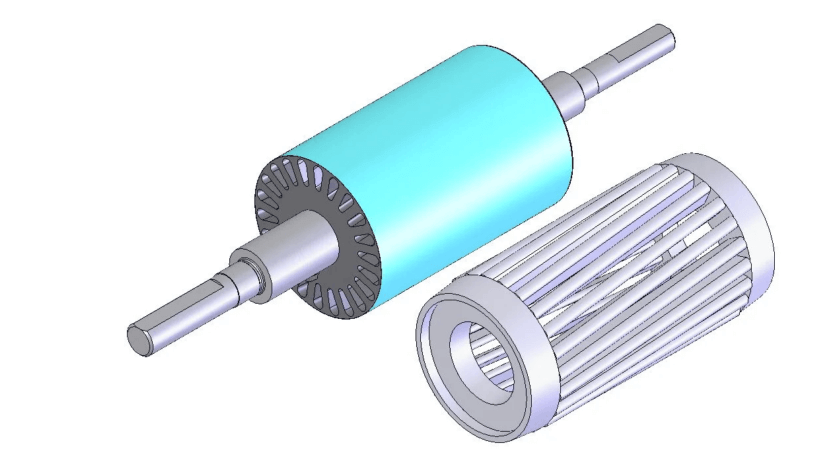

Εικόνα 3: Σχεδιασμός ρότορα κλουβί Squirrel

Αρχή λειτουργίας των κινητήρων επαγωγής μιας φάσης

Οι κινητήρες επαγωγής μιας φάσης λειτουργούν μέσω ηλεκτρομαγνητικής επαγωγής.Όταν συνδέεται με ένα μονο φάσμα τροφοδοσίας εναλλασσόμενου ρεύματος, η περιέλιξη του στάτορα δημιουργεί ένα μεταβαλλόμενο μαγνητικό πεδίο.Αυτό το πεδίο προκαλεί ένα ρεύμα στον ρότορα, το οποίο στη συνέχεια σχηματίζει το δικό του μαγνητικό πεδίο.Η αλληλεπίδραση μεταξύ αυτών των μαγνητικών πεδίων παράγει τη δύναμη που απαιτείται για την περιστροφή του ρότορα.

Το εναλλασσόμενο μαγνητικό πεδίο στον στάτορα, που οδηγείται από την τροφοδοσία AC, προκαλεί μια ηλεκτρομαντιστική δύναμη (EMF) στους αγωγούς του ρότορα που βασίζονται στον νόμο της ηλεκτρομαγνητικής επαγωγής του Faraday.Αυτό το επαγόμενο EMF παράγει ρεύματα στις ράβδους του ρότορα, συνήθως κατασκευασμένα από αλουμίνιο ή χαλκό.Αυτά τα ρεύματα δημιουργούν ένα δευτερεύον μαγνητικό πεδίο γύρω από τις ράβδους του ρότορα.Η αλληλεπίδραση μεταξύ των μαγνητικών πεδίων του στάτη και του ρότορα δημιουργεί μια δύναμη, γνωστή ως δύναμη Lorentz, η οποία παράγει τη ροπή για να περιστρέψει τον ρότορα.

Ο κινητήρας φτάνει σε μια σταθερή κατάσταση όπου η ταχύτητα του ρότορα είναι ελαφρώς μικρότερη από τη σύγχρονη ταχύτητα του μαγνητικού πεδίου του στάτορα.Αυτή η διαφορά ταχύτητας, που ονομάζεται ολίσθηση, απαιτείται για τη συνεχή επαγωγή του ρεύματος στον ρότορα, διατηρώντας τον κινητήρα να λειτουργεί.Εφόσον υπάρχει η παροχή ρεύματος AC, η διαδικασία αυτή συνεχίζεται, οδηγώντας την περιστροφή του κινητήρα.

Για να ξεκινήσετε τον κινητήρα, χρησιμοποιούνται μηχανισμοί όπως πυκνωτές ή βοηθητικές περιελίξεις για τη δημιουργία μιας αρχικής μετατόπισης φάσης, δημιουργώντας ένα περιστρεφόμενο μαγνητικό πεδίο για να ξεκινήσετε τον ρότορα.Μόλις ο ρότορας κερδίσει αρκετή ταχύτητα, αυτά τα βοηθήματα εκκίνησης συνήθως αποσυνδέονται, επιτρέποντας στον κινητήρα να τρέχει στην κύρια περιέλιξη.Η τακτική συντήρηση, συμπεριλαμβανομένου του ελέγχου του φορτίου και της διασφάλισης του κατάλληλου εξαερισμού, βοηθά στην πρόληψη ζητημάτων όπως η υπερθέρμανση και η μηχανική φθορά, η εξασφάλιση καλής απόδοσης και η μεγάλη διάρκεια ζωής.

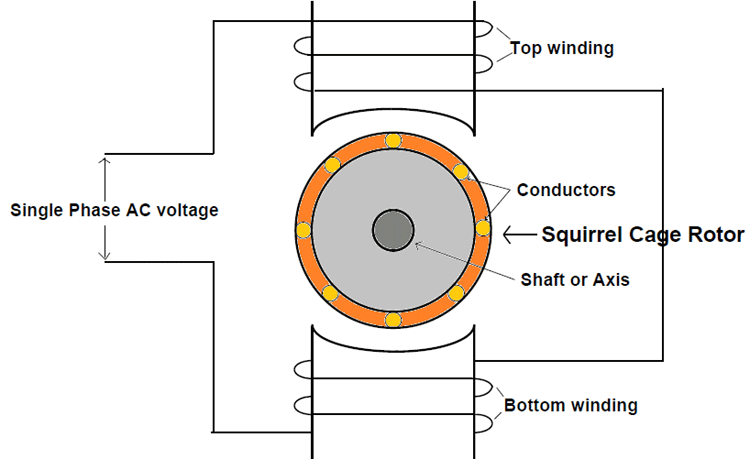

Εικόνα 4: Ηλεκτρομαγνητική επαγωγή σε κινητήρες επαγωγής μιας φάσης

Γιατί οι κινητήρες επαγωγής μιας φάσης δεν είναι αυτο-εκκίνηση

Σε αντίθεση με τους τριφασικούς κινητήρες, οι κινητήρες επαγωγής μιας φάσης δεν μπορούν να ξεκινήσουν από μόνα τους.Αυτό οφείλεται στο γεγονός ότι το εναλλασσόμενο ρεύμα ενός φάσης δημιουργεί ένα μαγνητικό πεδίο ανακίνησης αντί για ένα περιστρεφόμενο.Αυτό το πεδίο ανακίνησης λειτουργεί σαν δύο μαγνητικά πεδία που περιστρέφονται προς αντίθετες κατευθύνσεις με ίση δύναμη.Όταν ο κινητήρας προσπαθεί να ξεκινήσει, αυτά τα πεδία ακυρώνουν ο ένας τον άλλον έξω, προκαλώντας καμία δύναμη να γυρίσει τον ρότορα.

Σύμφωνα με τη θεωρία περιστρεφόμενης διπλής πεδίου, κάθε εναλλασσόμενο ρεύμα μπορεί να χωριστεί σε δύο μέρη.Κάθε τμήμα έχει το ήμισυ της αντοχής του αρχικού ρεύματος και περιστρέφονται σε αντίθετες κατευθύνσεις.Για παράδειγμα, μια μαγνητική ροή, φ, μπορεί να χωριστεί σε δύο μέρη: το ένα που κινείται προς τα εμπρός και ο άλλος κινείται προς τα πίσω.Κατά την εκκίνηση, αυτά τα μέρη είναι ίσα σε αντοχή, αλλά κινούνται σε αντίθετες κατευθύνσεις, ακυρώσουν ο ένας τον άλλον έξω και δεν δημιουργούν καμία δύναμη για να γυρίσουν τον ρότορα.

Δημιουργία ενός κινητήρα δύο φάσεων για την επίλυση μιας μονής φάσης προβλημάτων

Για να διορθώσετε το πρόβλημα μιας φάσης, ένας καλός τρόπος είναι να δημιουργήσετε έναν κινητήρα δύο φάσεων που μπορεί να δημιουργήσει ισχύ διάρκειας δύο φάσεων από μια μονοφασική παροχή.Αυτό σημαίνει σχεδιασμό ενός κινητήρα με δύο πηνία που τοποθετούνται κατά 90 μοίρες μεταξύ τους ηλεκτρικά.Αυτά τα πηνία δίδονται στη συνέχεια δύο φάσεις του ρεύματος που μετατοπίζονται επίσης κατά 90 μοίρες.

Αυτός ο τύπος κινητήρα ονομάζεται κινητήρας πυκνωτή μόνιμου χωρισμού.Το κλειδί για την εργασία του είναι η χρήση ενός πυκνωτή, ο οποίος δημιουργεί την απαραίτητη μετατόπιση φάσης μεταξύ των ρευμάτων στα δύο πηνία.Κάνοντας αυτή τη μετατόπιση φάσης, ο κινητήρας μπορεί να παράγει ένα περιστρεφόμενο μαγνητικό πεδίο, παρόμοιο με αυτό που θα κατασκευαστεί από μια αληθινή τροφοδοσία δύο φάσεων.

Το αποτέλεσμα είναι ένας κινητήρας που μπορεί να ξεκινήσει και να τρέχει καλά σε μια ενιαία παροχή ενώ αντιγράφει την απόδοση ενός κινητήρα δύο φάσεων.Αυτή η μέθοδος καθορίζει τα προβλήματα των κινητήρων ενός φάσης, οι οποίοι συχνά έχουν πρόβλημα με την αρχική ισχύ και την ομαλή λειτουργία.Ο κινητήρας πυκνωτή μόνιμου χωρισμού αναμιγνύει την απλότητα και τη διαθεσιμότητα της μονοφασικής ισχύος με την καλύτερη απόδοση ενός συστήματος κινητήρων δύο φάσεων.

Μόνιμοι κινητήρες πυκνωτών

Εικόνα 5: Μόνιμοι κινητήρες πυκνωτών

Οι μόνιμοι κινητήρες πυκνωτών χρησιμοποιούν έναν πυκνωτή που είναι πάντα συνδεδεμένος σε σειρά με την βοηθητική περιέλιξη.Αυτή η ρύθμιση δημιουργεί μια μετατόπιση φάσης τόσο για την έναρξη όσο και για το τρέξιμο, επιτρέποντας στον κινητήρα να ξεκινήσει και να λειτουργεί αποτελεσματικά.Αυτοί οι κινητήρες είναι απλούστεροι και πιο αξιόπιστοι επειδή δεν έχουν διακόπτη.Έχουν δύο περιελίξεις (κύρια και βοηθητικά) σε απόσταση 90 μοίρες.Ο πυκνωτής παρέχει την απαραίτητη μετατόπιση φάσης για να δημιουργήσει ένα περιστρεφόμενο μαγνητικό πεδίο.

Ωστόσο, αυτός ο τύπος κινητήρα βιώνει αυξημένη μετατόπιση του τρέχοντος και προς τα πίσω, καθώς επιταχύνεται, προκαλώντας παλμούς ροπής με πλήρη ταχύτητα.Για να το λύσουμε αυτό, ο πυκνωτής διατηρείται μικρός για να ελαχιστοποιήσει τις απώλειες.Οι απώλειες είναι μικρότερες από αυτές ενός σκιασμένου κινητήρα πόλων και αυτή η διαμόρφωση λειτουργεί καλά μέχρι 1/4 ίππους (200 watts).Η κατεύθυνση του κινητήρα αντιστρέφεται εύκολα μεταβάλλοντας τον πυκνωτή σε σειρά με την άλλη περιέλιξη.Αυτοί οι κινητήρες χρησιμοποιούνται σε ανεμιστήρες οροφής, ανεμιστήρες και μηχανήματα γραφείων.

Μέθοδοι εκκίνησης για κινητήρες επαγωγής ενός φάσης

Για την επίλυση του προβλήματος της αυτο-εκκίνησης στους κινητήρες, χρησιμοποιούνται διάφορες τεχνικές για τη δημιουργία ενός αρχικού περιστρεφόμενου μαγνητικού πεδίου.Αυτές οι μέθοδοι περιλαμβάνουν κινητήρες επαγωγής διαχωριστικής φάσης, κινητήρες επαγωγής πυκνωτών εκκίνησης, κινητήρες επαγωγής πυκνωτών εκτόξευσης πυκνωτών, κινητήρες πυκνωτών και κινητήρες σκιασμένου πόλου.

Κινητήρες επαγωγής διαχωριστικής φάσης

Οι κινητήρες επαγωγής διαχωρισμού φάσης χρησιμοποιούν δύο περιελίξεις: μια κύρια περιέλιξη και μια βοηθητική περιέλιξη, τοποθετημένη 90 μοίρες μεταξύ τους.Η βοηθητική περιέλιξη έχει υψηλότερη αντίσταση και χαμηλότερη επαγωγική αντίδραση, προκαλώντας μετατόπιση φάσης μεταξύ των ρευμάτων στις δύο περιελίξεις.Αυτή η μετατόπιση φάσης δημιουργεί ένα περιστρεφόμενο μαγνητικό πεδίο, επιτρέποντας στον κινητήρα να ξεκινήσει.

Κατά τη διάρκεια της λειτουργίας, και οι δύο περιελίξεις ενεργοποιούνται για να ξεκινήσουν τον κινητήρα.Μόλις ο κινητήρας φτάσει περίπου το 70-80% της πλήρους ταχύτητας του, ένας φυγοκεντρικός διακόπτης αποσυνδέει την βοηθητική περιέλιξη.Ο κινητήρας συνεχίζει να τρέχει στην κύρια περιέλιξη.Αυτοί οι κινητήρες χρησιμοποιούνται σε ανεμιστήρες, ανεμιστήρες και μικρά εργαλεία.

Κινητήρες επαγωγής πυκνωτή εκκίνησης

Στους κινητήρες εκκίνησης πυκνωτών, ένας πυκνωτής συνδέεται σε σειρά με την βοηθητική περιέλιξη.Αυτός ο πυκνωτής βελτιώνει τη μετατόπιση φάσης μεταξύ των ρευμάτων στις κύριες και βοηθητικές περιελίξεις, παρέχοντας υψηλότερη ροπή εκκίνησης.Ένας φυγοκεντρικός διακόπτης αποσυνδέει την βοηθητική περιέλιξη μόλις ο κινητήρας φτάσει σε μια ορισμένη ταχύτητα.Αυτοί οι κινητήρες χρησιμοποιούνται σε εφαρμογές που απαιτούν σημαντική αρχική ροπή, όπως αεροσυμπιεστές, αντλίες και ψυγεία.

Πυκνωσία-εκκίνηση πυκνωτών κινητήρα επαγωγής

Οι κινητήρες που λειτουργούν με πυκνωτή εκκίνησης χρησιμοποιούν δύο πυκνωτές: ένας πυκνωτής εκκίνησης για υψηλή ροπή εκκίνησης και έναν πυκνωτή που τρέχει για βελτιωμένη απόδοση.Ο πυκνωτής εκκίνησης παρέχει υψηλή ροπή εκκίνησης, ενώ ο πυκνωτής τρέχοντος παραμένει στο κύκλωμα για να βελτιώσει την αποτελεσματικότητα της λειτουργίας.Ο πυκνωτής εκκίνησης αποσυνδέεται από έναν φυγοκεντρικό διακόπτη μόλις ο κινητήρας φτάσει στην επιθυμητή ταχύτητα.Αυτοί οι κινητήρες χρησιμοποιούνται σε ψυγεία, κλιματιστικά και αντλίες βαρέως τύπου.

Κινητήρες σκιασμένων πόλων

Οι σκιασμένοι κινητήρες χρησιμοποιούν δακτυλίους χαλκού (πηνία σκίασης) γύρω από ένα μέρος του κομματιού.Αυτά τα πηνία σκίασης δημιουργούν ένα καθυστερημένο μαγνητικό πεδίο, παράγοντας ένα περιστρεφόμενο αποτέλεσμα που βοηθά στην εκκίνηση του κινητήρα.Αυτοί οι κινητήρες είναι απλοί και φθηνοί, αλλά προσφέρουν χαμηλή ροπή εκκίνησης και απόδοση.Οι κινητήρες σκιασμένων πόλων χρησιμοποιούνται σε μικρές συσκευές όπως ανεμιστήρες, στεγνωτήρες μαλλιών και μικρές αντλίες.

Σύγκριση μεταξύ μονο φάσης και τριφασικών κινητήρων επαγωγής

Εικόνα 6: κινητήρες επαγωγής μονής φάσης και τριφασών

Οι κινητήρες επαγωγής μιας φάσης είναι αρκετά διαφορετικοί από τους τριφασικούς κινητήρες επαγωγής όσον αφορά την κατασκευή, την απόδοση και την αποτελεσματικότητα.Οι κινητήρες μεμονωμένα έχουν απλούστερο σχεδιασμό με λιγότερες περιελίξεις.Αυτό τους καθιστά μικρότερο και φθηνότερο, αλλά δεν εκτελούν επίσης και είναι λιγότερο αποτελεσματικοί.Οι κινητήρες μονής φάσης έχουν χαμηλότερο παράγοντα ισχύος επειδή δεν διαθέτουν συνεχώς περιστρεφόμενο μαγνητικό πεδίο.Αυτό σημαίνει ότι αντλούν περισσότερο ρεύμα για να παράγουν την ίδια ισχύ εξόδου σε σύγκριση με τους τριφασικούς κινητήρες.Αντίθετα, οι τριφασικοί κινητήρες χρησιμοποιούν συνεχώς και τις τρεις περιελίξεις, γεγονός που βελτιώνει τον συντελεστή ισχύος και μειώνει την τρέχουσα κλήρωση για την ίδια ισχύ εξόδου.

Για το ίδιο μέγεθος, ένας τριφασικός κινητήρας μπορεί να παράγει περισσότερη ισχύ, επειδή χρησιμοποιεί και τις τρεις περιελίξεις ταυτόχρονα, ενώ ένας κινητήρας μιας φάσης χρησιμοποιεί μόνο μία περιέλιξη κάθε φορά.Αυτή η συνεχής χρήση όλων των περιελίξεων σε τριφασικούς κινητήρες επιτρέπει την καλύτερη μετατροπή της ηλεκτρικής ενέργειας σε μηχανική ισχύ.Οι τριφασικοί κινητήρες παράγουν υψηλότερη ροπή εκκίνησης λόγω του συνεχούς περιστρεφόμενου μαγνητικού πεδίου που δημιουργείται από την τριφασική παροχή.Οι κινητήρες μεμονωμένων φάσεων χρειάζονται επιπλέον εξαρτήματα, όπως πυκνωτές ή βοηθητικές περιελίξεις, για να δημιουργήσουν αρκετή ροπή εκκίνησης.Αυτά τα τμήματα εκκίνησης δημιουργούν μια αρχική μετατόπιση φάσης για να παράγουν ένα περιστρεφόμενο μαγνητικό πεδίο που απαιτείται για να ξεκινήσει η κίνηση του ρότορα.

Οι τριφασικοί κινητήρες είναι πιο αποτελεσματικοί επειδή μοιράζονται το ηλεκτρικό φορτίο σε τρεις περιελίξεις.Αυτή η κοινή χρήση μειώνει το ρεύμα ανά περιέλιξη, μειώνοντας τις ηλεκτρικές απώλειες και τη συσσώρευση θερμότητας.Οι κινητήρες μιας φάσης έχουν υψηλότερες απώλειες λόγω του παλλίου μαγνητικού πεδίου, το οποίο οδηγεί σε μεγαλύτερη ηλεκτρική αντίσταση και θερμότητα στις περιελίξεις.Πρακτικά, οι τριφασικοί κινητήρες είναι καλύτεροι για βιομηχανικές και εμπορικές χρήσεις όπου απαιτούνται υψηλή ισχύς και αποτελεσματικότητα.Τρέχουν πιο ομαλά, έχουν υψηλότερη ροπή εκκίνησης και εκτελούν καλύτερα συνολικά.Οι κινητήρες μεμονωμένων φάσεων είναι καλοί για μικρότερες, χαμηλής ισχύος, αλλά χρειάζονται ιδιαίτερη προσοχή στις μεθόδους εκκίνησης και τη διαχείριση φορτίου για να λειτουργούν αξιόπιστα.Απαιτείται τακτική συντήρηση για την ελαχιστοποίηση των υψηλότερων ζημιών και την πρόληψη των προβλημάτων υπερθέρμανσης που έρχονται με κινητήρες μεμονωμένα.

Ισοδύναμο κύκλωμα κινητήρων επαγωγής μιας φάσης

Το ισοδύναμο κύκλωμα ενός κινητήρα επαγωγής ενός φάσης δημιουργείται χρησιμοποιώντας τη θεωρία περιστρεφόμενου διπλού πεδίου ή τη θεωρία διασταυρούμενου πεδίου.Αυτές οι θεωρίες μας βοηθούν να καταλάβουμε πώς λειτουργεί ο κινητήρας υπό διαφορετικές συνθήκες.

Θεωρία περιστρεφόμενης διπλής πεδίου

Αυτή η θεωρία λέει ότι οποιαδήποτε εναλλασσόμενη ποσότητα μπορεί να χωριστεί σε δύο μέρη που περιστρέφονται σε αντίθετες κατευθύνσεις.Σε έναν κινητήρα επαγωγής ενός φάσης, το κύριο μαγνητικό πεδίο μπορεί να χωριστεί σε δύο συστατικά που κινούνται προς αντίθετες κατευθύνσεις.Αυτά τα εξαρτήματα αλληλεπιδρούν με τον ρότορα για να παράγουν την απαιτούμενη ροπή.Οι ισοδύναμες παράμετροι του κυκλώματος περιλαμβάνουν την αντίσταση της κύριας περιέλιξης (R1m), την αντίδραση διαρροής της κύριας περιέλιξης (X1m), της μαγνητικής αντίδρασης (XM), της αντίστασης του ρότορα που αναφέρεται στην κύρια περιέλιξη (R2 ').Η αντίδραση διαρροής του ρότορα αναφέρεται στην κύρια περιέλιξη (x2 ').

Θεωρία διασταυρούμενου πεδίου

Η θεωρία των διασταυρούμενων πεδίων εξετάζει πώς η κίνηση του ρότορα επηρεάζει το μαγνητικό πεδίο του στάτορα, το οποίο είναι σημαντικό για την κατανόηση της κινητικής συμπεριφοράς.Μελετώντας αυτήν την αλληλεπίδραση, μπορούμε να υπολογίσουμε τις ισοδύναμες παραμέτρους κυκλώματος για να αναλύσουμε και να προβλέψουμε την απόδοση του κινητήρα.Το ισοδύναμο κύκλωμα περιλαμβάνει την αντίσταση του στάτη (R1), την αντίδραση του στάτη (X1), την αντίσταση του ρότορα (R2 ') που αναφέρεται στην πλευρά του στάτορα, η αντίδραση του ρότορα (X2') αναφέρεται στην πλευρά του στάτορα και η μαγνητική αντίδραση (XM).

Αυτό το κύκλωμα διευκολύνει την ανάλυση του ρεύματος, της τάσης, του συντελεστή ισχύος, της απόδοσης και της ροπής.Μας βοηθά να κατανοήσουμε πώς ξεκινά ο κινητήρας και τρέχει.Οι μηχανικοί χρησιμοποιούν το ισοδύναμο κύκλωμα για να βελτιώσουν το σχεδιασμό, τη διάγνωση σφαλμάτων και την ανάπτυξη στρατηγικών ελέγχου για την ταχύτητα και τη ρύθμιση της ροπής.Η κατανόηση αυτού του κυκλώματος είναι σημαντική για το σχεδιασμό, τη λειτουργία και τη διατήρηση των κινητήρων επαγωγής μιας φάσης, οι οποίοι ενισχύουν την απόδοσή τους σε διαφορετικές εφαρμογές.

Εφαρμογές, πλεονεκτήματα και μειονεκτήματα των κινητήρων επαγωγής μιας φάσης

Οι κινητήρες επαγωγής ενός φάσης είναι πολύ δημοφιλείς σε σπίτια και επιχειρήσεις επειδή είναι απλοί, αξιόπιστοι και όχι πολύ ακριβοί.Γνωρίζοντας πού χρησιμοποιούνται, τα καλά σημεία τους και τα κακά τους σημεία μπορούν να σας βοηθήσουν να επιλέξετε το σωστό κινητήρα για αυτό που χρειάζεστε.

Εφαρμογές κινητήρων επαγωγής μιας φάσης

Οι κινητήρες επαγωγής ενός φάσης χρησιμοποιούνται σε πολλά πράγματα επειδή είναι απλοί και αξιόπιστοι.Βρίσκονται σε οικιακές συσκευές όπως οπαδοί, πλυντήρια ρούχων, ηλεκτρικές σκούπες και ψυγεία.Στις αντλίες, χρησιμοποιούνται σε αντλίες νερού και αντλίες φρεατίου.Οι συμπιεστές χρησιμοποιούν αυτούς τους κινητήρες σε αεροσυμπιεστές και συμπιεστές ψύξης.Οι φυσητήρες που τροφοδοτούνται από αυτούς τους κινητήρες χρησιμοποιούνται σε συστήματα HVAC.Οι επεξεργαστές τροφίμων, όπως οι αναμίκτες, οι αλεξίπτωτοι και οι μίξερ, χρησιμοποιούν επίσης κινητήρες επαγωγής μιας φάσης.Αυτοί οι κινητήρες επιλέγονται για αυτές τις εφαρμογές επειδή λειτουργούν καλά και διαρκούν πολύ καιρό.

Εικόνα 7: Κοινές εφαρμογές κινητήρων επαγωγής μιας φάσης

Πλεονεκτήματα των κινητήρων επαγωγής μιας φάσης

Οι κινητήρες επαγωγής μιας φάσης αρέσουν για πολλούς λόγους.Είναι κατασκευασμένα απλά, καθιστώντας τους εύκολο να φροντίσουν και να φτάσουν και να αγοράσουν και να αγοράσουν, κάτι που εξοικονομεί χρήματα.Αυτοί οι κινητήρες έρχονται σε διαφορετικά μεγέθη και επίπεδα ισχύος, καθιστώντας τους χρήσιμους για πολλές θέσεις εργασίας.Είναι χτισμένα για να διαρκέσουν πολύ και εργάζονται αξιόπιστα, πράγμα που σημαίνει ότι δεν καταρρέουν συχνά.Επειδή είναι προσιτές, εύκολο να βρεθούν και ισχυροί, πολλοί άνθρωποι επιλέγουν κινητήρες επαγωγής μονής φάσης για διάφορες χρήσεις.

Μειονεκτήματα των κινητήρων επαγωγής μιας φάσης

Οι κινητήρες επαγωγής μιας φάσης έχουν κάποια μειονεκτήματα.Χρησιμοποιούν περισσότερη ενέργεια σε σύγκριση με τους τριφασικούς κινητήρες για να κάνουν την ίδια δουλειά, γεγονός που τους καθιστά λιγότερο αποτελεσματικούς.Αγωνίζονται επίσης με καθήκοντα που χρειάζονται υψηλή αρχική ισχύ, εκτός εάν προστεθούν επιπλέον εξαρτήματα.Για τις ανάγκες υψηλής ισχύος, δεν είναι η καλύτερη επιλογή, επειδή δεν μπορούν να χειριστούν τόσο μεγάλη ισχύ όσο οι τριφασικοί κινητήρες.

Σύναψη

Οι κινητήρες επαγωγής μιας φάσης χρησιμοποιούνται ευρέως σε σπίτια και επιχειρήσεις επειδή έχουν απλό σχεδιασμό και λειτουργούν καλά.Είναι προσιτές και εύκολο στη φροντίδα, καθιστώντας τους καλές για μικρά καθήκοντα.Παρόλο που χρειάζονται επιπλέον βοήθεια για να ξεκινήσουν μόνοι τους, οι βελτιώσεις όπως οι μόνιμοι πυκνωτές που τους έχουν κάνει καλύτερους.Όταν τα συγκρίνετε με τριφασικούς κινητήρες, μπορείτε να δείτε τις συγκεκριμένες χρήσεις και όρια.Η χρήση ισοδύναμων μοντέλων κυκλωμάτων βοηθά στη βελτίωση του τρόπου λειτουργίας και της βίας προβλημάτων.Καθώς η τεχνολογία αυξάνεται, αυτοί οι κινητήρες θα λειτουργούν περισσότερο με τα έξυπνα συστήματα και το Διαδίκτυο των πραγμάτων (IoT), καθιστώντας τους πιο χρήσιμους και αξιόπιστους.Η γνώση των κινητήρων επαγωγής μιας φάσης βοηθά στην επιλογή του σωστού κινητήρα για συγκεκριμένες εργασίες και να βεβαιωθείτε ότι τρέχουν ομαλά.

Συχνές ερωτήσεις [FAQ]

1. Ποια είναι τα χαρακτηριστικά ενός κινητήρα μιας φάσης;

Οι κινητήρες μονής φάσης χρησιμοποιούνται συχνά σε σπίτια και μικρές επιχειρήσεις επειδή είναι απλοί, εύχρηστοι και όχι πολύ ακριβοί.Έχουν λιγότερη ισχύ σε σύγκριση με τους τριφασικούς κινητήρες, καθιστώντας τους καλές για ελαφριά καθήκοντα, όπως οι ανεμιστήρες, τα ψυγεία και τα πλυντήρια ρούχων.Αυτοί οι κινητήρες χρειάζονται μια συσκευή εκκίνησης επειδή δεν μπορούν να ξεκινήσουν από μόνα τους.Είναι αξιόπιστα και μπορούν να διαρκέσουν πολύ καιρό όταν χρησιμοποιούνται σωστά.

2. Ποια είναι η βασική μέθοδος για την εκκίνηση ενός μονο φάσης επαγωγικού κινητήρα;

Για να ξεκινήσετε έναν κινητήρα επαγωγής ενός φάσης, το συνδέετε με μια πηγή ισχύος μιας φάσης.Δεδομένου ότι δεν μπορεί να ξεκινήσει από μόνη της, χρησιμοποιείται μια συσκευή εκκίνησης σαν πυκνωτής ή επιπλέον περιέλιξη.Αυτή η συσκευή δημιουργεί μια μετατόπιση φάσης, κάνοντας ένα περιστρεφόμενο μαγνητικό πεδίο που παίρνει τον ρότορα να κινείται.Μόλις ο κινητήρας φτάσει σε ορισμένη ταχύτητα, η συσκευή εκκίνησης είναι απενεργοποιημένη από έναν διακόπτη ή ρελέ και ο κινητήρας λειτουργεί στην κύρια περιέλιξη.

3. Ποια είναι η αρχή λειτουργίας ενός επαγωγικού κινητήρα;

Ένας επαγωγικός κινητήρας λειτουργεί μέσω ηλεκτρομαγνητικής επαγωγής.Όταν η ισχύς AC εφαρμόζεται στην περιέλιξη του στάτη, δημιουργεί ένα μεταβαλλόμενο μαγνητικό πεδίο.Αυτό το πεδίο επάγει μια ηλεκτρομαγνητική δύναμη (EMF) στον ρότορα, προκαλώντας ρεύματα να ρέουν στις ράβδους του ρότορα.Η αλληλεπίδραση μεταξύ του μαγνητικού πεδίου του στάτορα και των ρευμάτων του ρότορα δημιουργεί μια δύναμη που κάνει την περιστροφή του ρότορα.Ο ρότορας συνεχίζει να ακολουθεί το περιστρεφόμενο μαγνητικό πεδίο που κατασκευάζεται από τον στάτορα.

4. Ποια είναι η σημαντικότερη διαφορά μεταξύ των τριφασικών κινητήρων και των μονοφασικών κινητήρων;

Η κύρια διαφορά είναι στην τροφοδοσία και τη χρήση τους.Οι τριφασικοί κινητήρες χρησιμοποιούν τριφασική παροχή ρεύματος, δίνοντας περισσότερη ισχύ και αποτελεσματικότητα, καθιστώντας τα κατάλληλα για βαριά βιομηχανικά καθήκοντα, όπως οι ιμάντες μεταφοράς και μεγάλες μηχανές.Οι κινητήρες μονής φάσης χρησιμοποιούν μονο φάσμα τροφοδοσίας και χρησιμοποιούνται για ελαφρύτερες εργασίες σε σπίτια και μικρές επιχειρήσεις, όπως οι οικιακές συσκευές.Οι τριφασικοί κινητήρες μπορούν να ξεκινήσουν από μόνα τους, ενώ οι κινητήρες μονής φάσης χρειάζονται μια επιπλέον μέθοδο εκκίνησης.

5. Ποιες είναι οι προφυλάξεις για κινητήρες επαγωγής μιας φάσης;

Όταν χρησιμοποιείτε κινητήρες επαγωγής ενός φάσης, βεβαιωθείτε ότι έχουν εγκατασταθεί σωστά με ασφαλείς ηλεκτρικές συνδέσεις και σωστή γείωση.Ελέγξτε τακτικά τη συσκευή εκκίνησης για να βεβαιωθείτε ότι λειτουργεί αξιόπιστα.Αποφύγετε την υπερφόρτωση του κινητήρα για να αποτρέψετε την υπερθέρμανση και τη ζημιά.Βεβαιωθείτε ότι ο κινητήρας έχει αρκετό εξαερισμό για να παραμείνει δροσερό και να κάνετε τακτική συντήρηση για να ελέγξετε για φθορά.Συνδέστε πάντα τον κινητήρα με τη σωστή τάση και συχνότητα όπως καθορίζεται από τον κατασκευαστή για να αποφύγετε τα ηλεκτρικά προβλήματα.Αυτά τα βήματα βοηθούν τον κινητήρα να τρέξει με ασφάλεια και αποτελεσματικότητα, καθιστώντας το να διαρκέσει περισσότερο.
