Μικροεπεξεργαστής vs Ολοκληρωμένο κύκλωμα: Τύποι, λειτουργίες, εφαρμογές και διαφορές

Αυτός ο οδηγός αφορά μόνο τους μικροεπεξεργαστές και τα ολοκληρωμένα κυκλώματα (ICS).Εξηγεί τι είναι, πώς λειτουργούν και για το τι χρησιμοποιούνται.Θα μάθετε για τους διαφορετικούς τύπους, τον τρόπο κατασκευής τους, τον τρόπο με τον οποίο χρησιμοποιούνται σε συσκευές όπως τηλέφωνα και υπολογιστές και πώς μπορούν να αντικατασταθούν ή να αναβαθμιστούν.Δείχνει επίσης τις καλές και κακές πλευρές του καθενός και δίνει πραγματικά παραδείγματα για να σας βοηθήσουν να καταλάβετε καλύτερα.

Κατάλογος

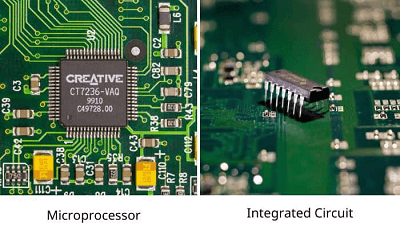

Εικόνα 1. Μικροεπεξεργαστής vs ολοκληρωμένο κύκλωμα

Τι είναι ένας μικροεπεξεργαστής;

ΕΝΑ μικροεπεξεργαστής είναι ένα μικρό τσιπ που λειτουργεί ως εγκέφαλος ενός υπολογιστή ή ψηφιακής συσκευής.Διεξάγει οδηγίες όπως να κάνει μαθηματικά, να συγκρίνει τις τιμές και να ελέγχει άλλα μέρη του συστήματος.Οι μικροεπεξεργαστές χρησιμοποιούνται σε υπολογιστές, τηλέφωνα και πολλές έξυπνες συσκευές.

Χειρίζονται πολλά βήματα στη σειρά, διαβάζοντας οδηγίες, επεξεργασία δεδομένων και αποτελέσματα.Αυτό τους επιτρέπει να εκτελούν προγράμματα, να ανταποκρίνονται στις εισροές και να διαχειρίζονται γρήγορα και αποτελεσματικά τις εργασίες.

Ενώ ένας μικροεπεξεργαστής είναι ένας τύπος ολοκληρωμένου κυκλώματος, έχει μια ειδική δουλειά: χειρίζεται πολλά είδη οδηγιών για τον έλεγχο ενός ολόκληρου συστήματος.

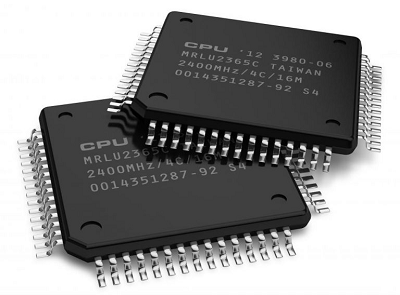

Εικόνα 2. Μικροεπεξεργαστής

Τι είναι ένα ολοκληρωμένο κύκλωμα;

Ένα ολοκληρωμένο κύκλωμα (IC) είναι ένα μικροσκοπικό τσιπ που συγκρατεί πολλά ηλεκτρονικά μέρη, όπως τρανζίστορ και αντιστάσεις, όλα ενσωματωμένα σε μία επιφάνεια.Αυτά τα εξαρτήματα συνεργάζονται για να κάνουν μια συγκεκριμένη εργασία όπως η αποθήκευση δεδομένων, η ενίσχυση των σημάτων ή η λήψη αποφάσεων σε ένα κύκλωμα.

Τα ICs έρχονται σε πολλούς τύπους.Μερικοί είναι απλοί, όπως οι ενισχυτές ήχου.Άλλοι είναι περίπλοκες, όπως οι μικροεπεξεργαστές μέσα στους υπολογιστές.

Κάθε μικροεπεξεργαστής είναι IC, αλλά όχι κάθε IC είναι μικροεπεξεργαστής.Το ICS μπορεί να κάνει πολλές διαφορετικές εργασίες, ενώ οι μικροεπεξεργαστές έχουν σχεδιαστεί για να τρέχουν λογισμικό και διαχείριση συστημάτων.

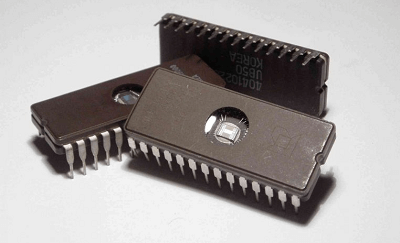

Εικόνα 3. Ενσωματωμένο κύκλωμα (IC)

Τύποι μικροεπεξεργαστών και ολοκληρωμένων κυκλωμάτων

Τύποι μικροεπεξεργαστών

Οι μικροεπεξεργαστές έρχονται σε διαφορετικές μορφές ανάλογα με το σκοπό τους:

• Επεξεργαστής γενικής χρήσης (GPP)

Οι επεξεργαστές γενικής χρήσης (GPPs) εκτελούν διαφορετικές εργασίες σε επιτραπέζιους υπολογιστές και φορητούς υπολογιστές.Υποστηρίζουν πολλαπλούς και προηγμένους υπολογισμούς χρησιμοποιώντας πολλαπλούς πυρήνες και μνήμη μνήμης.

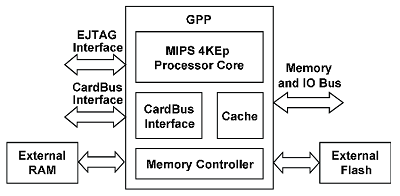

Το παρακάτω διάγραμμα δείχνει τον τρόπο με τον οποίο ένας επεξεργαστής γενικής χρήσης (GPP) είναι μαζί και πώς λειτουργεί με άλλα μέρη.Στο κέντρο υπάρχει ο πυρήνας MIPS 4KEP, ο οποίος χειρίζεται τα κύρια καθήκοντα επεξεργασίας.Μια μικρή μνήμη που ονομάζεται cache βοηθά στην επιτάχυνση των πραγμάτων αποθηκεύοντας συχνά δεδομένα που χρησιμοποιούνται συχνά.Ένας ελεγκτής μνήμης ελέγχει τη ροή δεδομένων μεταξύ του επεξεργαστή και της εξωτερικής μνήμης.

Η εξωτερική μνήμη RAM χρησιμοποιείται ως μνήμη εργασίας, ενώ η μνήμη flash αποθηκεύει μόνιμα δεδομένα όπως προγράμματα.Αυτά συνδέονται με τον επεξεργαστή μέσω ενός κοινόχρηστου λεωφορείου.Ο επεξεργαστής διαθέτει επίσης ειδικές συνδέσεις όπως το EJTAG για το Debugging και το CardBus για τη σύνδεση άλλων συσκευών.Αυτή η ρύθμιση επιτρέπει στο GPP να χειρίζεται πολλές εργασίες και να λειτουργεί με διαφορετικούς τύπους μνήμης και υλικού.

Εικόνα 4. Διάγραμμα επεξεργαστών γενικής χρήσης (GPPS)

• Microcontroller (MCU)

Οι μικροελεγκτές (MCUs) χρησιμοποιούνται σε ενσωματωμένα συστήματα.Αυτά συνδυάζουν έναν επεξεργαστή με ενσωματωμένη μνήμη και διεπαφές εισόδου/εξόδου, καθιστώντας τους ιδανικές για μικρές, αποδοτικές συσκευές.

Το παρακάτω διάγραμμα δείχνει τη βασική δομή ενός μικροελεγκτή.Στο κέντρο υπάρχει η μονάδα μικροεπεξεργαστή (MPU), η οποία εκτελεί το πρόγραμμα και επεξεργάζεται τα δεδομένα.Συνδέεται απευθείας με τη μνήμη και τις θύρες I/O που την αφήνουν να μιλήσει σε πράγματα όπως αισθητήρες ή οθόνες.

Κάτω από το MPU είναι ενσωματωμένα εργαλεία που βοηθούν να λειτουργήσει καλύτερα.Αυτά περιλαμβάνουν τους χρονομετρητές, τους μετατροπείς A/D (οι οποίοι μετατρέπουν τα αναλογικά σήματα σε ψηφιακά δεδομένα) και θύρες επικοινωνίας όπως σειριακές εισόδους/εξόδου.Όλα αυτά είναι ενσωματωμένα σε ένα ενιαίο τσιπ, κάνοντας μικροελεγκτές μικρούς, αποτελεσματικούς και καλούς για συσκευές όπως συσκευές ή έξυπνα gadgets.

Εικόνα 5. Διάγραμμα μικροελεγκτών (MCUS)

• Επεξεργαστής ψηφιακού σήματος (DSP)

Οι επεξεργαστές ψηφιακών σήματος (DSPs) συντονίζονται για λειτουργίες σε πραγματικό χρόνο, όπως φιλτράρισμα ήχου, συμπίεση δεδομένων και διαμόρφωση σήματος.

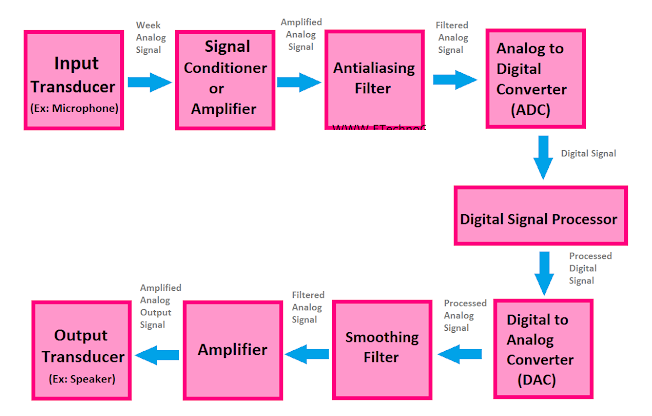

Το παρακάτω διάγραμμα δείχνει πώς λειτουργεί ένας επεξεργαστής ψηφιακού σήματος (DSP) σε ένα σύστημα σήματος.Πρώτον, μια συσκευή όπως ένα μικρόφωνο μετατρέπει τον ήχο σε ένα αδύναμο αναλογικό σήμα.Αυτό το σήμα ενισχύεται και καθαρίζεται από φίλτρα πριν μετατραπεί σε ψηφιακή μορφή χρησιμοποιώντας ADC (αναλογικός σε ψηφιακό μετατροπέα).

Το DSP επεξεργάζεται τα ψηφιακά δεδομένα, αυτό μπορεί να περιλαμβάνει φιλτράρισμα, ενίσχυση ή συμπίεση του σήματος.Μετά από αυτό, ένας μετατροπέας DAC (Digital-to-Analog) μετατρέπει το ψηφιακό σήμα πίσω σε αναλογικό.Στη συνέχεια καθαρίζεται και ενισχύεται πριν μεταβείτε σε μια συσκευή εξόδου σαν ηχείο.Αυτή η διαδικασία επιτρέπει στο DSP να χειρίζεται τα δεδομένα ήχου ή σήματος εγκαίρως.

Εικόνα 6. Διάγραμμα επεξεργαστών ψηφιακού σήματος (DSPS)

• ΣΥΣΤΗΜΑΤΟΣ-on-chip (SOC)

Οι επεξεργαστές συστήματος σε chip (SOC) περιλαμβάνουν όχι μόνο μια CPU αλλά και άλλες ενότητες όπως οι μηχανές γραφικών ή οι διεπαφές επικοινωνίας, όλα σε ένα τσιπ.

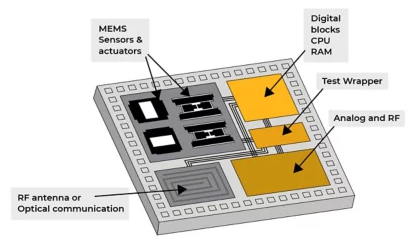

Το παρακάτω διάγραμμα δείχνει πώς ένα σύστημα-on-chip (SOC) συνδυάζει πολλά μέρη σε ένα μικρό τσιπ.Περιλαμβάνει CPU, μνήμη, λογικά κυκλώματα και ραδιοφωνικά ή αναλογικά μέρη για τη χειρισμό σήματα.Έχει επίσης ενσωματωμένους συνδετήρες για κεραίες ή αισθητήρες.

Ορισμένες εκδόσεις έχουν αισθητήρες MEMS ή ενεργοποιητές που αφήνουν το τσιπ να αισθανθεί πράγματα όπως κίνηση ή πίεση και να ανταποκρίνονται γρήγορα.Ένα περιτύλιγμα δοκιμής βοηθά να ελέγξετε εάν το τσιπ λειτουργεί σωστά.Αυτός ο συμπαγής σχεδιασμός δίνει ισχυρή απόδοση και είναι ιδανική για smartphones, φορέματα και άλλες σύγχρονες ηλεκτρονικές συσκευές.

Εικόνα 7.

Τύποι ολοκληρωμένων κυκλωμάτων

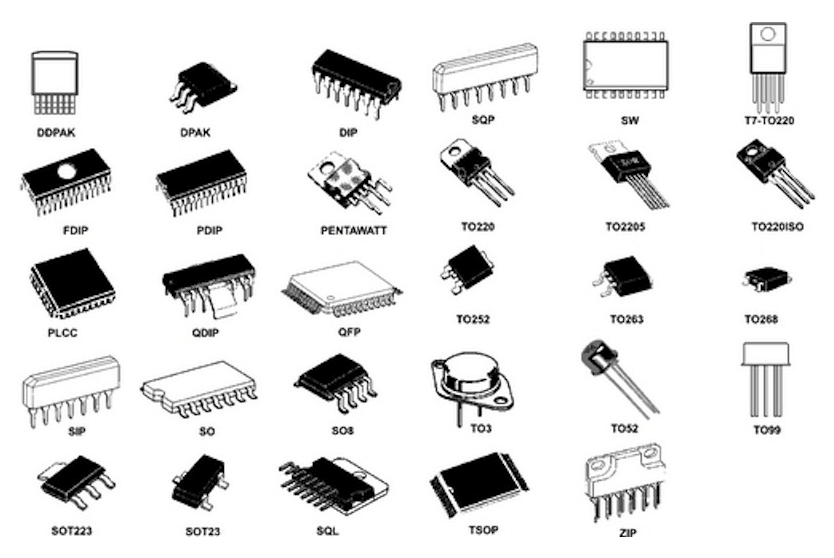

Εικόνα 8. Τύποι ολοκληρωμένων κυκλωμάτων

Τα ICs κατηγοριοποιούνται με βάση τον τρόπο με τον οποίο χειρίζονται σήματα:

• Τα αναλογικά ICs λειτουργούν με συνεχή σήματα και βρίσκονται σε ενισχυτές και ελεγκτές ισχύος.

• Τα ψηφιακά ICs χρησιμοποιούν δυαδική λογική και περιλαμβάνουν εξαρτήματα όπως πύλες λογικής και μάρκες μνήμης.

• Το ICS μεικτό σήμα συνδυάζει και τους δύο τύπους, χρήσιμες για εφαρμογές όπως η μετατροπή των δεδομένων αισθητήρων σε ψηφιακά σήματα.

• Η ισχύς ICS διαχειρίζεται την τάση και το ρεύμα για σταθερή παροχή ισχύος.

• Τα ICs για συγκεκριμένες εφαρμογές (ASICs) είναι προσαρμοσμένες για συγκεκριμένες χρήσεις όπως η εξόρυξη κρυπτογράφησης ή η μηχανική μάθηση.

• Η μονολιθική ICS στεγάζει όλα τα εξαρτήματα σε ένα πυριτικό πεθαίνουν, ενώ οι μονάδες πολλαπλών μονάδων περιέχουν αρκετές μήτρες σε ένα πακέτο.

Λειτουργικοί ρόλοι μικροεπεξεργαστών και ολοκληρωμένων κυκλωμάτων

Μικροεπεξεργαστής

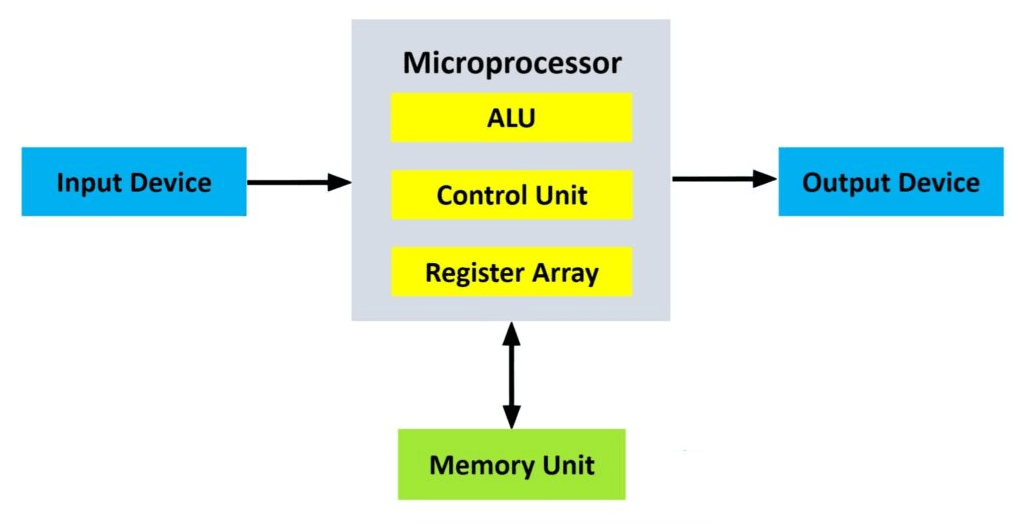

Εικόνα 9. Αρχιτεκτονική συστήματος μικροεπεξεργαστή

Ένας μικροεπεξεργαστής είναι το κύριο μέρος ενός ψηφιακού συστήματος που πραγματοποιεί οδηγίες και επεξεργασία δεδομένων.Στο εσωτερικό, έχει τρία κύρια μέρη: τη μονάδα αριθμητικής λογικής (ALU), τη μονάδα ελέγχου και μια ομάδα γρήγορων αποθηκευτικών χώρων που ονομάζονται ο πίνακας καταχωρητών.

1. Η ALU εκτελεί βασικές λειτουργίες μαθηματικών και λογικών.

2. Η μονάδα ελέγχου αναφέρει στον επεξεργαστή τι να κάνει και ελέγχει τον τρόπο με τον οποίο τα δεδομένα μετακινούνται μεταξύ των τμημάτων.

3. Ο πίνακας καταχωρητή διατηρεί προσωρινά δεδομένα και οδηγίες, ώστε ο επεξεργαστής να μπορεί να έχει πρόσβαση γρήγορα.

Ο μικροεπεξεργαστής συνδέεται με συσκευές εισόδου, συσκευές εξόδου και μνήμη:

• Οι συσκευές εισόδου στέλνουν ακατέργαστα δεδομένα στον επεξεργαστή.

• Οι συσκευές εξόδου εμφανίζουν ή χρησιμοποιούν τα αποτελέσματα μετά την επεξεργασία.

• Η μνήμη αποθηκεύει τόσο το πρόγραμμα όσο και τα δεδομένα.Ο επεξεργαστής λαμβάνει οδηγίες και πληροφορίες από τη μνήμη, το επεξεργάζεται και στη συνέχεια αποθηκεύει τα αποτελέσματα πίσω.

Αυτή η διαδικασία επαναλαμβάνεται σε έναν κύκλο: Λάβετε την εντολή, την αποκωδικοποιήστε και εκτελέστε την.Αυτός ο κύκλος είναι ο τρόπος με τον οποίο λειτουργούν όλοι οι μικροεπεξεργαστές.

Ολοκληρωμένο κύκλωμα (IC)

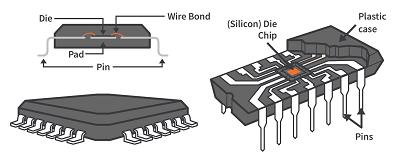

Εικόνα 10. Ολοκληρωμένη εσωτερική δομή κυκλώματος

Ένα ολοκληρωμένο κύκλωμα, ή IC, είναι μια μικρή ηλεκτρονική συσκευή που εκτελεί μια συγκεκριμένη εργασία.Στο κέντρο του υπάρχει ένα τσιπ πυριτίου (Die) που περιέχει μικροσκοπικά κυκλώματα σχεδιασμένα για λειτουργίες όπως η ενίσχυση σήματα, η δημιουργία χρονισμού ή η απλή λογική.

Τα λεπτά καλώδια συνδέουν το τσιπ πυριτίου σε μεταλλικές επαφές, οι οποίες συνδέονται με εξωτερικές ακίδες.Αυτές οι καρφίτσες απομακρύνονται από μια προστατευτική περίπτωση και συνδέουν το IC με το υπόλοιπο σύστημα.

Κάθε πείρος έχει ένα ρόλο: φέρνοντας σήματα, στέλνοντας σήματα ή μεταφορά ισχύος.Το IC εξαρτάται τόσο από την ποιότητα του εσωτερικού σχεδιασμού όσο και από τη δύναμη αυτών των φυσικών συνδέσεων.

Μόλις γίνει, το IC εκτελεί την εργασία του αξιόπιστα και δεν χρειάζεται να αλλάξει ή να επαναπρογραμματιστεί.Αυτό το καθιστά ένα σταθερό και σημαντικό μέρος πολλών ηλεκτρονικών συσκευών.

Προγραμματισμό μικροεπεξεργαστών και ολοκληρωμένων κυκλωμάτων

Μικροεπεξεργαστές

Οι μικροεπεξεργαστές είναι εξαιρετικά προγραμματιζόμενοι.Δεν έχουν σταθερή δουλειά, ακολουθούν οδηγίες από το λογισμικό που μπορούν να αλλάξουν ανά πάσα στιγμή.Αυτό σημαίνει ότι ένας μικροεπεξεργαστής μπορεί να ελέγξει πολλά διαφορετικά συστήματα ανάλογα με το πρόγραμμα που τρέχει.

Για παράδειγμα, το ίδιο τσιπ μπορεί να τρέξει ένα πλυντήριο σήμερα και ένα πρόγραμμα περιήγησης ιστού αύριο.Γράφει προγράμματα σε γλώσσες υψηλού επιπέδου, μετατρέπει τα σε κώδικα μηχανής και τα φορτώνει στον μικροεπεξεργαστή.Μόλις φορτωθεί το πρόγραμμα, το τσιπ ακολουθεί τις οδηγίες βήμα προς βήμα.

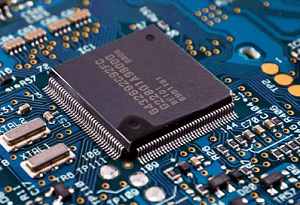

Εικόνα 11. Ηλεκτρονική πλακέτα με μικροεπεξεργαστή

Επειδή ελέγχεται από το λογισμικό, η συμπεριφορά ενός μικροεπεξεργαστή μπορεί να ενημερωθεί χωρίς να αγγίξει το υλικό.Νέες λειτουργίες ή βελτιώσεις μπορούν να προστεθούν μέσω ενημερώσεων λογισμικού.Αυτό επιτρέπει επίσης απομακρυσμένες ενημερώσεις, οι συσκευές μπορούν να λαμβάνουν νέα προγράμματα μέσω του Διαδικτύου χωρίς να χρειάζεται να διαχωριστούν.

Σε συστήματα όπου τα πράγματα συχνά αλλάζουν όπως στη ρομποτική, τα εργοστάσια ή τα αεροσκάφη, η προγραμματισμό είναι ένα μεγάλο πλεονέκτημα.Οι μικροεπεξεργαστές καθιστούν δυνατή την επίλυση σφαλμάτων, τη βελτίωση της απόδοσης ή την αλλαγή του τρόπου λειτουργίας του συστήματος, ακόμη και μετά την κατασκευή του.

Εν ολίγοις, οι μικροεπεξεργαστές είναι ισχυροί επειδή μπορούν να επαναπρογραμματιστούν ξανά και ξανά, καθιστώντας τους χρήσιμους σε πολλές διαφορετικές καταστάσεις.

Ολοκληρωμένα κυκλώματα (ICS)

Τα περισσότερα ICs δεν είναι προγραμματιζόμενα.Είναι χτισμένα για να κάνουν μια συγκεκριμένη δουλειά και αυτή η εργασία είναι μόνιμα ενσωματωμένη στο τσιπ κατά τη διάρκεια της κατασκευής.Για παράδειγμα, ένα IC μπορεί πάντα να ρυθμίζει την τάση, ενώ ένας άλλος μπορεί πάντα να εκτελεί μια απλή λογική λειτουργία.Αυτά τα τσιπ δεν μπορούν να επαναπρογραμματιστούν μετά την κατασκευή τους.

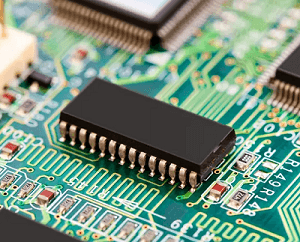

Εικόνα 12. Ενσωματωμένο κύκλωμα (IC) συγκολλημένο σε PCB

Ωστόσο, υπάρχουν εξαιρέσεις.Ορισμένα ICs, όπως το FPGAs (συστοιχίες πύλης-προγραμματιζόμενες γένες) και το CPLDs (σύνθετες προγραμματιζόμενες λογικές συσκευές), μπορούν να επαναπρογραμματιστούν μετά την κατασκευή.Γράφει ειδικό κωδικό για να ρυθμίσει ή να αλλάξει αυτό που κάνουν αυτά τα τσιπ.Αυτά τα προγραμματιζόμενα ICs είναι χρήσιμα για τη δοκιμή, την ανάπτυξη προϊόντων και τα συστήματα που χρειάζονται ευελιξία, αλλά είναι συνήθως πιο ακριβά και χρησιμοποιούν περισσότερη ισχύ.

Υπάρχουν επίσης μικροελεγκτές, οι οποίοι συνδυάζουν σταθερό υλικό με προγραμματιζόμενη μνήμη.Αυτά μπορούν να ενημερωθούν με νέο λογισμικό, προσφέροντας κάποια ευελιξία χωρίς να είναι τόσο πολύπλοκα όσο ένας πλήρης μικροεπεξεργαστής.Ακόμα, τα περισσότερα ICs παραμένουν σταθερή λειτουργία επειδή είναι απλή, αξιόπιστη και χαμηλού κόστους ιδανικά για εργασίες που δεν αλλάζουν.

Μικροεπεξεργαστές και επιλογές αντικατάστασης IC

Συστατικό Τύπος	Πρωτότυπο Μέρος	Αντικατάσταση ή επιλογή αναβάθμισης	Εφαρμογή Συμφραζόμενα	Σκέψεις
Μικροεπεξεργαστής (CPU PC)	Πληροφορία Core i5-7400 (LGA1151)	Πληροφορία Core i7-7700 / i7-7700k	Επιφάνεια εργασίας Καλαθοσφαίνω	Πρέπει Η υποδοχή αντιστοίχισης (LGA1151), ενημέρωση του BIOS, μπορεί να χρειαστεί ισχυρότερος ψυγείο
Μικροεπεξεργαστής (Φορητό υπολογιστή)	Amd Ryzen 5 2500U (BGA)	Δεν τυπικά αντικαταστάσιμο-ειδική για τη μητρική πλακέτα	Φορητό υπολογιστή/φορητό υπολογιστή	Ολοκληρωμένος στη μητρική πλακέτα (BGA).Η αντικατάσταση απαιτεί πλήρη ανταλλαγή σκάφους
Ενσωματωμένος Μικροελεγκτής	Atmega328p	Atmega328pb ή STM32F030F4	Arduino Πίνακες, έργα χόμπι	Λάμψη firmware;Το STM32 απαιτεί διαφορές κώδικα, εξουσίας και pinout
8-bit Μικροεπεξεργαστής	Πληροφορία 8085	100% Συμβατή αντικατάσταση - Τσιπ 8085	Κληροδότημα βιομηχανικά συστήματα	Σταγόζα αντικατάσταση;επαληθεύστε το ρολόι και την τάση
Ψηφιακό Λογική IC	74LS00 (Πύλη Quad Nand)	74HC00 ή 74HCT00 (ταχύτερα ισοδύναμα CMOS)	Γενικός ψηφιακά κυκλώματα	Ελεγχος Συμβατότητα τάσης (TTL VS CMOS), όρια τροφοδοσίας
Μνήμη IC (EEPROM)	24C02	24C08, 24C16 (υψηλότερη χωρητικότητα με το ίδιο πρωτόκολλο)	I²C Αποθήκευση δεδομένων EEPROM	Ιδιο Πρωτόκολλο I²C;Το υλικολογισμικό/λογισμικό πρέπει να υποστηρίζει την επέκταση διεύθυνσης
Op-amp Ριζικό	LM741	TL081 ή OP07	Αναλογικό επεξεργασία σήματος	Βελτιώθηκε μετατόπιση εισόδου και εύρος ζώνης.επαληθεύστε τις ράγες ισχύος και τον καρφί αντιστάθμισης
Εξουσία Ρυθμιστής IC	7805 (5V γραμμικός ρυθμιστής)	LM2940 (χαμηλής πτώσης) ή μονάδα μεταγωγής ρυθμιστή μεταγωγής	Εξουσία κυκλώματα εφοδιασμού	Καλύτερα αποδοτικότητα με λειτουργία διακόπτη.Ελέγξτε τη διάχυση της θερμότητας και το pinout
Αισθητήρας Ριζικό	LM35 (Αισθητήρας θερμοκρασίας)	TMP36 ή DS18B20 (ψηφιακό)	Θερμοκρασία εξεύρεση της φόρας	TMP36 είναι αναλογικό αλλά πιο ακριβές.Το DS18B20 απαιτεί ψηφιακή διασύνδεση
Διασυνδέομαι Ριζικό	Μέγιστο232	Max3232 (3V συμβατό)	RS-232 ανακοίνωση	Max3232 Υποστηρίζει τη λογική 3V.drop-in για max232 εάν εκτελείται σε χαμηλότερες τάσεις
Σύστημα Ελεγκτής IC	Ite IT8586E (EC/SIO σε φορητούς υπολογιστές)	Ite IT8587E (παραλλαγή μοντέλου, όχι άμεση ανταλλαγή)	Ενσωματωμένος Ελεγκτής (EC) σε φορητούς υπολογιστές	Υλικολογισμικό πρέπει να ταιριάζει ακριβώς?συνήθως χρειάζεται επαναπρογραμματισμό ή εργαλείο OEM
Προγραμματιζόμενος Λογική (PLD)	Gal16v8	CPLD (π.χ., xilinx xc9572xl)	Ψηφιακό λογική αντικατάσταση	Αναγκαία HDL επανασχεδιασμός και νέα εργαλεία εργαλείων.Ο προσαρμογέας υλικού ενδέχεται να χρειαστεί
CPU + Motherboard Combo	Πληροφορία 6ο Gen (LGA1151, H110 chipset)	Πληροφορία 10ο GEN (LGA1200, B460 chipset)	Γεμάτος αναβάθμιση πλατφόρμας επιφάνειας εργασίας	Απαιτεί Νέα μητρική πλακέτα, μνήμη DDR4 και νέα ρύθμιση σύνδεσης ισχύος

Παραδείγματα μικροεπεξεργαστών και ολοκληρωμένων κυκλωμάτων

Οι μικροεπεξεργαστές και τα ολοκληρωμένα κυκλώματα (ICs) είναι μικροσκοπικά ηλεκτρονικά μέρη που βοηθούν συσκευές όπως υπολογιστές, τηλέφωνα και μηχανήματα.Ακολουθούν μερικά κοινά παραδείγματα και για τα οποία χρησιμοποιούνται.

Δημοφιλείς μικροεπεξεργαστές

• Intel Core i7

Αυτό είναι ένα ισχυρό τσιπ που βρίσκεται σε πολλούς προσωπικούς υπολογιστές.Είναι υπέροχο για πράγματα όπως παιχνίδια, επεξεργασία βίντεο και δουλειά που χρειάζεται έναν γρήγορο υπολογιστή.

• ARM Cortex-M (όπως τα μάρκες STM32)

Αυτοί οι μικροί μικροελεγκτές χρησιμοποιούνται σε έξυπνες συσκευές όπως πλυντήρια ρούχων, ιχνηλάτες γυμναστικής και ακόμη και ιατρικά εργαλεία.Είναι δημοφιλείς επειδή δεν χρησιμοποιούν μεγάλη δύναμη και μπορούν να κάνουν πολλές διαφορετικές θέσεις εργασίας.

• τσιπς RISC-V

Το RISC-V είναι ένας τύπος σχεδιασμού επεξεργαστή που μπορεί κανείς να χρησιμοποιήσει και να αλλάξει.Είναι ανοιχτό, που σημαίνει ότι είναι ελεύθερο να χρησιμοποιηθεί και μπορεί να δημιουργήσει τις δικές τους έθιμες εκδόσεις.Χρησιμοποιείται πολύ στην έρευνα και σε νέα είδη ηλεκτρονικών.

• Παλιά τσιπ: Zilog Z80 και Intel 8086

Αυτά τα παλαιότερα τσιπ χρησιμοποιήθηκαν σε πρώιμους υπολογιστές.Πολλοί εξακολουθούν να τις μελετούν σήμερα για να μάθουν πώς λειτουργούσαν οι υπολογιστές και πώς χτίστηκαν.

Κοινά ολοκληρωμένα κυκλώματα (ICS)

• Χρονοδιακόπτης NE555

Αυτό το μικρό τσιπ χρησιμοποιείται για να κρατήσει το χρόνο σε ένα κύκλωμα.Μπορεί να κάνει τα φώτα να αναβοσβήνουν ή να δημιουργούν ήχους σε απλά έργα.Είναι πολύ δημοφιλές για τη μάθηση και την οικοδόμηση μικρών ηλεκτρονικών.

• 7404 και 7400 λογικές μάρκες

Αυτά τα τσιπ χρησιμοποιούνται σε βασικά ψηφιακά κυκλώματα.Το 7404 ονομάζεται μετατροπέας και το 7400 είναι πύλη NAND.Βοηθούν τους υπολογιστές να λαμβάνουν αποφάσεις χρησιμοποιώντας τη λογική (όπως ναι/όχι ή αληθινά/ψευδή).Συχνά χρησιμοποιούνται στα σχολεία για να διδάξουν ηλεκτρονικά.

• LM324 OP-AMP

Αυτό το τσιπ βοηθά να καταστήσουν τα αδύναμα σήματα ισχυρότερα.Χρησιμοποιείται σε πράγματα όπως ηχητικά συστήματα και κυκλώματα αισθητήρων.Είναι φθηνό και λειτουργεί καλά σε πολλούς τύπους έργων.

• ATMEGA328P (που χρησιμοποιείται σε πίνακες Arduino)

Αυτό το τσιπ είναι σαν ένας μικροσκοπικός υπολογιστής.Μπορεί να διαβάσει τις εισόδους (όπως από ένα κουμπί ή αισθητήρα) και έξοδοι ελέγχου (όπως ενεργοποίηση φώτων ή κινητήρων).Χρησιμοποιείται σε πίνακες Arduino, τα οποία είναι εξαιρετικά για να μάθουν και να φτιάχνουν τα δικά σας gadgets.

Πλεονεκτήματα και μειονεκτήματα των μικροεπεξεργαστών

Αποψη	Φόντα	Μειονεκτήματα
Ταχύτητα και απόδοση	Υψηλή ταχύτητα επεξεργασίας ·εκτελεί εκατομμύρια σε δισεκατομμύρια Οδηγίες ανά δευτερόλεπτο	Δημιουργεί θερμότητα σε υψηλές ταχύτητες.Χρειάζεται λύσεις ψύξης
Μέγεθος και ενσωμάτωση	Μικρό και ελαφρύ λόγω ολοκληρωμένων κυκλωμάτων	Μπορεί να απαιτεί πρόσθετα εξωτερικά εξαρτήματα (RAM, I/O)
Προγραμματητό	Εύκολα προγραμματιζόμενο για διαφορετικές εργασίες χρησιμοποιώντας λογισμικό	Το λογισμικό πρέπει να γράφεται, να καταρτίζεται και να αποσυνδέεται
Ευστροφία	Μπορεί να χρησιμοποιηθεί σε διάφορες συσκευές όπως υπολογιστές, smartphones, ρομπότ, και τα λοιπά.	Δεν είναι βέλτιστη για απλές εργασίες ελέγχου.overkill για βασικά αιτήσεις
Απόδοση ρεύματος	Οι σύγχρονοι επεξεργαστές προσφέρουν καλή ενεργειακή απόδοση	Τα μοντέλα υψηλής απόδοσης ενδέχεται να καταναλώνουν ισχύ
Κόστος	Οικονομική στη μαζική παραγωγή ·μειώνει τον αριθμό των εξαρτημάτων	Υψηλό αρχικό κόστος σχεδιασμού και ανάπτυξης
Αξιοπιστία	Τα συστατικά στερεάς κατάστασης έχουν μεγάλη επιχειρησιακή ζωή	Ευαίσθητο σε ηλεκτρική βλάβη και θερμική τάση
Λειτουργικότητα	Μπορεί να εκτελέσει πολύπλοκες αλγόριθμους και πολλαπλές εργασίες αποτελεσματικά	Δεν μπορεί να χειριστεί άμεσα αναλογικά σήματα.Χρειάζεται ADCs
Χειρισμός δεδομένων	Υποστηρίζει πολύπλοκο χειρισμό δεδομένων, πολλαπλές εργασίες και αριθμητική πράξεις	Περιορισμένο μέγεθος λέξεων/δεδομένων σε μοντέλα χαμηλότερου βαθμού (π.χ. 8-bit ή 16-bit)
Επεκτασιμότητα	Υποστηρίζει αναβαθμίσεις συστήματος (π.χ. πολλαπλή, επέκταση cache)	Τα παλαιότερα μοντέλα γίνονται παρωχημένα γρήγορα.συμβάλλει στο ηλεκτρονικό απόβλητα
Ασφάλεια	Μπορεί να εκτελέσει ασφαλή συστήματα με το κατάλληλο λογισμικό	Ευάλωτη σε επιθέσεις hacking, κακόβουλο λογισμικό και πλευρικές καναλιές χωρίς εγγυήσεις

Πλεονεκτήματα και μειονεκτήματα των ολοκληρωμένων κυκλωμάτων

Αποψη	Φόντα	Μειονεκτήματα
Μέγεθος και βάρος	Επακρώς μικρό και ελαφρύ λόγω της υψηλής πυκνότητας συστατικών	Δύσκολος να χειριστεί χωρίς κατάλληλα εργαλεία.εύθραυστο όταν εκτίθεται σε φυσική πίεση
Εξουσία Κατανάλωση	Καταναλώ Πολύ χαμηλή ισχύς, ιδανική για συσκευές με μπαταρία και φορητές συσκευές	Δεν μπορώ χειριστείτε φορτία υψηλής ισχύος.δεν είναι κατάλληλο για εφαρμογές υψηλού ρεύματος
Εκτέλεση και ταχύτητα	Υψηλής ταχύτητας Λειτουργία με ελάχιστη ικανότητα καθυστέρησης και γρήγορης μεταγωγής	Εκτέλεση είναι σταθερό?δεν μπορεί να τροποποιηθεί εύκολα μετά την κατασκευή
Κόστος (Μαζική παραγωγή)	Πολύ οικονομικά αποδοτική για παραγωγή μεγάλου όγκου λόγω κατασκευής παρτίδας	Ακριβός για σχεδιασμό και παραγωγή σε μικρές ποσότητες
Αξιοπιστία	Λιγότερο Οι αρθρώσεις συγκόλλησης και οι διασυνδέσεις μειώνουν την πιθανότητα μηχανικής ή ηλεκτρική ανεπάρκεια	Ευαίσθητος σε στατική ηλεκτρική ενέργεια (ESD) και άκρα θερμοκρασίας
Ολοκλήρωση	Κουτί ενσωματώστε χιλιάδες σε δισεκατομμύρια τρανζίστορ μαζί με αντιστάσεις και πυκνωτής	Δεν μπορώ Συμπεριλάβετε μεγάλα εξαρτήματα όπως επαγωγείς ή πυκνωτές υψηλής χωρητικότητας
Συντήρηση	Απλός Για να αντικαταστήσετε ως ολόκληρη μονάδα, μειώνοντας την πολυπλοκότητα επισκευής	Δεν μπορώ να επισκευαστεί σε επίπεδο εξαρτημάτων.Ολόκληρο το τσιπ πρέπει να αντικατασταθεί εάν είναι ελαττωματικό
Δυναμικό Λειτουργία	Κατάλληλος Για λειτουργία χαμηλής τάσης, ενίσχυση της ασφάλειας και της αποδοτικότητας	Δεν μπορώ Λειτουργούν σε υψηλές τάσεις λόγω μόνωσης και περιορισμών υλικού
Ευκαμψία	Μεταχειρισμένος Σε ένα ευρύ φάσμα εφαρμογών ψηφιακών, αναλογικών και μικτών υπογραφών	Σταθερός Διαμόρφωση, η λειτουργικότητα δεν μπορεί να αλλάξει μόλις κατασκευαστεί
Αντοχή	Ψηλά Η ακρίβεια και η επαναληψιμότητα στη μαζική παραγωγή εξασφαλίζουν συνέπεια	Ευαίσθητος σε βλάβη από την υγρασία, τη στατική εκκένωση και την υπερθέρμανση

Εφαρμογές μικροεπεξεργαστών και ολοκληρωμένων κυκλωμάτων

Μικροεπεξεργαστές

1. Υπολογιστές και κινητές συσκευές

Σε υπολογιστές και κινητές συσκευές, οι μικροεπεξεργαστές χρησιμεύουν ως πυρήνες που εκτελούν λειτουργικά συστήματα και εφαρμογές.Χειρίζονται τα πάντα, από τη βασική εισροή έως το σύνθετο multitasking, επιτρέποντας να περιηγηθείτε στο διαδίκτυο, να εκτελέσετε λογισμικό, να μετακινήσετε βίντεο και να χρησιμοποιήσετε εφαρμογές για κινητά.Η ταχύτητα και η αποτελεσματικότητα μιας συσκευής εξαρτώνται σε μεγάλο βαθμό από τη δύναμη του μικροεπεξεργαστή της.

2. Ενσωματωμένα συστήματα

Οι μικροεπεξεργαστές χρησιμοποιούνται ευρέως σε ενσωματωμένα συστήματα εξειδικευμένα συστήματα υπολογιστών που εκτελούν ειδικές λειτουργίες σε μεγαλύτερες μηχανές.Σε καθημερινές συσκευές όπως μηχανές αυτόματης πώλησης, φούρνοι μικροκυμάτων και έξυπνοι θερμοστάτες, οι μικροεπεξεργαστές διαχειρίζονται τη λογική ελέγχου και τις αυτοματοποιημένες λειτουργίες.Ο ρόλος τους είναι να εξασφαλίσουν ακριβείς και έγκαιρες απαντήσεις στις εισροές και τις περιβαλλοντικές αλλαγές.

3. Βιομηχανικός εξοπλισμός

Σε βιομηχανικά περιβάλλοντα, χρησιμοποιούνται μικροεπεξεργαστές για αυτοματοποίηση και έλεγχο.Είναι ενσωματωμένα σε προγραμματιζόμενους λογικούς ελεγκτές (PLCs), ρομποτικούς βραχίονες και καταγραφείς δεδομένων.Αυτοί οι επεξεργαστές παρακολουθούν τις διαδικασίες παραγωγής και τον έλεγχο, χειρίζονται την απόκτηση δεδομένων και εκτελούν οδηγίες που διατηρούν την ασφάλεια, την αποτελεσματικότητα και τη συνέπεια στο πάτωμα του εργοστασίου.

4. Συστήματα αυτοκινήτων

Τα σύγχρονα οχήματα βασίζονται σε μεγάλο βαθμό σε μικροεπεξεργαστές για τον έλεγχο διαφόρων υποσυστημάτων.Από τις μονάδες ελέγχου του κινητήρα (ECUs) που διαχειρίζονται την έγχυση καυσίμου και τις εκπομπές σε προηγμένα συστήματα υποβολής οδηγών (ADAs) που υποστηρίζουν την αποφυγή της διατήρησης λωρίδων και της σύγκρουσης, οι μικροεπεξεργαστές είναι κεντρικές για την απόδοση και την ασφάλεια των αυτοκινήτων.Εξουσιοδοτούν επίσης συστήματα ψυχαγωγίας, εργαλεία πλοήγησης και χαρακτηριστικά ελέγχου του κλίματος.

5. Συσκευές επικοινωνίας

Η υποδομή επικοινωνίας εξαρτάται από τους μικροεπεξεργαστές για τη διαχείριση της μετάδοσης δεδομένων και της επεξεργασίας σήματος.Συσκευές όπως δρομολογητές, μόντεμ και σταθμοί βάσης κινητής τηλεφωνίας χρησιμοποιούν μικροεπεξεργαστές για να δρομολογήσουν τις πληροφορίες αποτελεσματικά, να διατηρούν τη σταθερότητα του δικτύου και να υποστηρίξουν την ασύρματη και ενσύρματη επικοινωνία.Αυτοί οι επεξεργαστές επιτρέπουν την γρήγορη, ασφαλή και αξιόπιστη ανταλλαγή δεδομένων.

6 Ιατρικός Εξοπλισμός

Στον ιατρικό τομέα, μικροεπεξεργαστές διαγνωστικά εργαλεία, συστήματα παρακολούθησης και εξοπλισμός απεικόνισης.Συσκευές όπως μηχανές ECG, οθόνες αρτηριακής πίεσης, σαρωτές μαγνητικής τομογραφίας και συσκευές υπερήχων βασίζονται σε μικροεπεξεργαστές για να επεξεργαστούν γρήγορα τα δεδομένα και να παρέχουν ακριβείς αναγνώσεις.Η ολοκλήρωσή τους βελτιώνει τόσο την ασφάλεια των ασθενών όσο και την αποτελεσματικότητα των κλινικών θεραπειών.

Ολοκληρωμένα κυκλώματα (ICS)

1. Ψηφιακό ICS

Το Digital ICS λειτουργεί χρησιμοποιώντας δυαδική λογική (0s και 1s) και είναι σημαντική για τα ψηφιακά ηλεκτρονικά.Αυτά περιλαμβάνουν τους μικροελεγκτές, τις μάρκες μνήμης (όπως το RAM και το ROM) και τις λογικές πύλες.Βρίσκεται σε όλα, από smartphones και φορητούς υπολογιστές σε πλυντήρια ρούχων και αριθμομηχανές, οι ψηφιακές ICs εκτελούν εργασίες όπως αποθήκευση δεδομένων, επεξεργασία σήματος και εκτέλεση λογικής ελέγχου.

2. Αναλογικό ICS

Τα αναλογικά ICs χειρίζονται συνεχή ηλεκτρικά σήματα και χρησιμοποιούνται σε εφαρμογές όπου η διακύμανση του σήματος είναι σημαντική.Χρησιμοποιούνται στην ενίσχυση ήχου, την επεξεργασία του σήματος αισθητήρα και τη ρύθμιση της τάσης.Για παράδειγμα, οι αναλογικές ICs σε ένα ηχητικό σύστημα ρυθμίζουν τον όγκο και τον τόνο, ενώ σε έναν αισθητήρα θερμοκρασίας, μετατρέπουν τις περιβαλλοντικές εισροές σε αναγνώσιμες εξόδους.

3. ICS μικτού σήματος

Τα ICs μικτού σήματος συνδυάζουν αναλογικές και ψηφιακές λειτουργίες σε ένα μόνο τσιπ, καθιστώντας τους ιδανικές για τη γεφύρωση του χάσματος μεταξύ των φυσικών εισροών και των ψηφιακών συστημάτων.Χρησιμοποιούνται ευρέως σε συσκευές που απαιτούν μετατροπή αναλογικών έως ψηφιακών ή ψηφιακών προς αναλόγιο, όπως smartphones, ασύρματες μονάδες επικοινωνίας και διεπαφές οθόνης αφής.

4. Ισχύς ICS

Η Power ICS έχει σχεδιαστεί για να διαχειρίζεται τη διανομή και τη ρύθμιση της ηλεκτρικής ενέργειας μέσα σε ένα σύστημα.Χρησιμοποιούνται σε smartphones, ηλεκτρικά οχήματα, φορτιστές μπαταριών και συστήματα ανανεώσιμων πηγών ενέργειας για να εξασφαλίσουν αποτελεσματική μετατροπή ισχύος και διαχείριση μπαταριών.Με τη βελτιστοποίηση της χρήσης ενέργειας, η ισχύς ICS βελτιώνει τη μακροζωία και την ασφάλεια των ηλεκτρονικών συσκευών.

5.

Οι συσκευές Internet of Things (IoT) χρησιμοποιούν συχνά εξειδικευμένα IC που ενσωματώνουν την ανίχνευση, την επεξεργασία δεδομένων και την ασύρματη επικοινωνία σε μια συμπαγής μορφή.Αυτά τα τσιπ all-in-one βρίσκονται σε έξυπνα gadgets στο σπίτι, φορητές οθόνες υγείας, γεωργικούς αισθητήρες και βιομηχανικά συστήματα αυτοματισμού.Η ικανότητά τους να λειτουργούν με χαμηλή ενέργεια, ενώ παράλληλα παρέχουν συνδεσιμότητα τους καθιστά σημαντικές για την ανάπτυξη του οικοσυστήματος IoT.

Σύναψη

Οι μικροεπεξεργαστές και τα ICs είναι μικρά αλλά ισχυρά μέρη που κάνουν τις ηλεκτρονικές συσκευές.Οι μικροεπεξεργαστές μπορούν να εκτελούν πολλά διαφορετικά καθήκοντα επειδή ακολουθούν τις οδηγίες λογισμικού, γεγονός που τις καθιστά χρήσιμες σε υπολογιστές, μηχανές και έξυπνες συσκευές.Το ICS είναι κατασκευασμένο για να κάνει μια δουλειά πολύ καλά, όπως η ενίσχυση του ήχου ή η αποθήκευση μνήμης και βρίσκονται σε όλα τα είδη ηλεκτρονικών.Ενώ οι μικροεπεξεργαστές είναι ευέλικτοι και μπορούν να επαναπρογραμματιστούν, τα περισσότερα ICs είναι σταθερά και απλούστερα.Μαζί, βοηθούν να τροφοδοτούν τα πάντα, από τα gadgets στο σπίτι έως τις βιομηχανικές μηχανές, το καθένα διαδραματίζει σημαντικό ρόλο ανάλογα με το τι πρέπει να κάνει η συσκευή.
