Πώς λειτουργεί ένα ψηφιακό πολύμετρο;

Ένα ψηφιακό πολύμετρο είναι ένα εύχρηστο εργαλείο που χρησιμοποιείτε για τη μέτρηση τάσης, ρεύματος, αντίστασης και άλλων ηλεκτρικών τιμών.Σε αυτόν τον οδηγό, θα μάθετε τι είναι ένα DMM, τι κάνουν τα μέρη του και πώς λειτουργεί.Θα δείτε επίσης απλά βήματα για την ασφαλή μέτρηση της τάσης και του ρεύματος.Για να αποφύγετε κοινά σφάλματα, θα βρείτε τα πιο συχνά λάθη και μια σαφή σύγκριση μεταξύ ψηφιακών και αναλογικών μετρητών.

Κατάλογος

Μέρη ενός ψηφιακού πολύμετρου

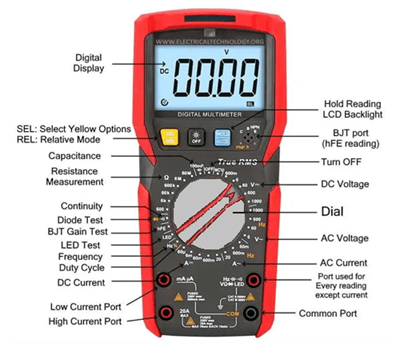

Εικόνα 1. Μέρη Ψηφιακού Πολύμετρου

Ένα DMM αποτελείται από πολλά βασικά στοιχεία που συνεργάζονται για να παρέχουν ακριβείς μετρήσεις

• Ψηφιακή οθόνη - Εμφανίζει τιμές μέτρησης, μονάδες και δείκτες όπως DC, AC και επίπεδο μπαταρίας

• SEL (Επιλογή κίτρινων επιλογών) - Μεταβαίνει σε δευτερεύουσες λειτουργίες που εκτυπώνονται με κίτρινο χρώμα

• REL (Σχετική λειτουργία) - Ορίζει την τρέχουσα ένδειξη ως αναφορά για σύγκριση αλλαγών

• Αναμονή ανάγνωσης / Οπίσθιος φωτισμός LCD - Παγώνει την εμφανιζόμενη τιμή και ενεργοποιεί τον οπίσθιο φωτισμό της οθόνης για καλύτερη ορατότητα

• Θύρα BJT (HFE Reading) - Χρησιμοποιείται για τον έλεγχο της απολαβής τρανζίστορ σε τρανζίστορ διπολικής διασταύρωσης

• Turn OFF - Ρυθμίζει το μετρητή ώστε να απενεργοποιείται και να εξοικονομεί διάρκεια ζωής της μπαταρίας

• DC Voltage (V—) - Μετρά την άμεση τάση από μπαταρίες, τροφοδοτικά ή κυκλώματα

• Τάση AC (V~) - Μετρά την εναλλασσόμενη τάση από πρίζες ή συστήματα AC

• AC Current (A~) - Μετρά τη ροή εναλλασσόμενου ρεύματος σε ένα κύκλωμα

• Συνέχεια - Ελέγχει εάν ένα κύκλωμα είναι πλήρες.δίνει ένα ηχητικό σήμα όταν η διαδρομή είναι κλειστή

• Δοκιμή διόδου - Ελέγχει εάν μια δίοδος λειτουργεί σωστά και επιτρέπει ρεύμα μόνο σε μία κατεύθυνση

• Δοκιμή απολαβής BJT - Μετρά την ενίσχυση τρανζίστορ (hFE)

• Δοκιμή LED - Ελέγχει τη λειτουργικότητα και την πολικότητα των LED

• Συχνότητα (Hz) - Μετρά τη συχνότητα σήματος σε Hertz

• Κύκλος λειτουργίας (%) - Δείχνει την αναλογία ενεργοποίησης/απενεργοποίησης ενός παλμικού σήματος

• Χωρητικότητα (F) - Μετρά τις τιμές του πυκνωτή

• Μέτρηση αντίστασης (Ω) - Μετρά πόσο αντέχει ένα εξάρτημα στην ηλεκτρική ροή

• Ρεύμα DC (A—) - Μετρά το συνεχές ρεύμα σε κυκλώματα χαμηλού ή υψηλού ρεύματος

• Επιλογέας (Περιστροφικός διακόπτης επιλογής) - Κύριος έλεγχος που χρησιμοποιείται για την επιλογή της λειτουργίας μέτρησης

• Θύρα χαμηλού ρεύματος (mA/µA) - Υποδοχή εισόδου για μέτρηση μικρών ρευμάτων

• Θύρα υψηλού ρεύματος (10A/20A) - Υποδοχή εισόδου για ασφαλή μέτρηση μεγάλων ρευμάτων

• Common Port (COM) - Σημείο σύνδεσης για τον μαύρο αισθητήρα.κοινόχρηστο σε όλες τις δοκιμές

• Θύρα για κάθε μέτρηση εκτός από το ρεύμα (VΩmA) - Jack που χρησιμοποιείται για μετρήσεις τάσης, αντίστασης, συνέχειας, διόδου και συχνότητας

Πώς λειτουργεί ένα ψηφιακό πολύμετρο;

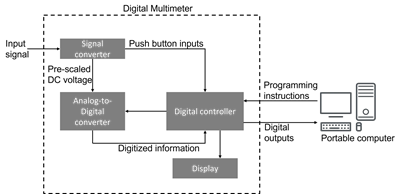

Εικόνα 2. Αρχή Λειτουργίας Ψηφιακού Πολύμετρου

Ένα ψηφιακό πολύμετρο λειτουργεί μετατρέποντας ένα ηλεκτρικό σήμα σε αναγνώσιμη ψηφιακή τιμή και το σχήμα δείχνει αυτή τη διαδικασία βήμα προς βήμα.Η μέτρηση περνά πρώτα από τον μετατροπέα σήματος, ο οποίος ρυθμίζει και προετοιμάζει την είσοδο ώστε να μπορεί να υποβληθεί σε επεξεργασία με ασφάλεια και ακρίβεια.

Στη συνέχεια, το ρυθμισμένο σήμα εισέρχεται στον μετατροπέα αναλογικού σε ψηφιακό (ADC), όπου μετατρέπεται από αναλογική τιμή σε ψηφιακά δεδομένα.Στη συνέχεια, αυτές οι ψηφιακές πληροφορίες χειρίζονται από τον ψηφιακό ελεγκτή, ο οποίος εκτελεί υπολογισμούς, ρυθμίζει τη μέτρηση και διασφαλίζει ότι η ανάγνωση είναι σταθερή και ακριβής.

Μετά την επεξεργασία, η τελική τιμή αποστέλλεται στην οθόνη, όπου μπορείτε να δείτε τη μέτρηση σε σαφή αριθμητική μορφή.Ορισμένα προηγμένα ψηφιακά πολύμετρα μπορούν επίσης να στείλουν τα επεξεργασμένα δεδομένα σε έναν υπολογιστή για καταγραφή και ανάλυση.Ολόκληρη αυτή η ροή (από τον μετατροπέα σήματος στο ADC, στον ψηφιακό ελεγκτή και τέλος στην οθόνη) είναι ακριβώς αυτό που αντιπροσωπεύει το σχήμα.

Πώς να μετρήσετε την τάση με ένα ψηφιακό πολύμετρο;

Η μέτρηση της τάσης είναι απλή, αλλά απαιτεί σωστές ρυθμίσεις και ασφαλή τοποθέτηση ανιχνευτή:

1. Επιλέξτε τη λειτουργία: Επιλέξτε τάση DC (V⎓) για μπαταρίες και συστήματα DC ή τάση AC (V∿) για πρίζες και συσκευές AC.Χρησιμοποιήστε ένα εύρος υψηλότερο από την αναμενόμενη τάση εάν ο μετρητής σας δεν έχει αυτόματη εμβέλεια.

2. Συνδέστε τα καλώδια: Εισαγάγετε το μαύρο καλώδιο στο COM και το κόκκινο καλώδιο στην υποδοχή V/Ω.Ποτέ μην μετράτε την τάση με το καλώδιο σε μια υποδοχή ρεύματος.

3. Τοποθετήστε τους ανιχνευτές: Αγγίξτε τον μαύρο αισθητήρα στη γείωση ή το σημείο αναφοράς και τον κόκκινο αισθητήρα στο σημείο όπου μετράται η τάση.

4. Διαβάστε την οθόνη: Παρατηρήστε την τιμή τάσης, την πολικότητα και τις μονάδες.Εάν εμφανιστεί το "OL", μεταβείτε σε υψηλότερο εύρος.

5. Αποσύνδεση με ασφάλεια: Αφαιρέστε πρώτα τον κόκκινο αισθητήρα και μετά τον μαύρο αισθητήρα.

Πώς να μετρήσετε το ρεύμα με ένα ψηφιακό πολύμετρο;

Η μέτρηση του ρεύματος ενέχει μεγαλύτερο κίνδυνο επειδή ο μετρητής πρέπει να τοποθετηθεί σε σειρά με το κύκλωμα:

1. Γνωρίστε τα όρια του μετρητή: Χρησιμοποιήστε τη σωστή υποδοχή ρεύματος (mA/µA ή 10A).Αποφύγετε την υπέρβαση αυτών των αξιολογήσεων.Ορισμένες υποδοχές υψηλού ρεύματος ενδέχεται να μην είναι συγχωνευμένες.

2. Απενεργοποιήστε την παροχή ρεύματος: Απενεργοποιείτε πάντα το κύκλωμα πριν κάνετε αλλαγές.Εξετάστε το ενδεχόμενο να χρησιμοποιήσετε έναν μετρητή σφιγκτήρα για ασφαλέστερη μέτρηση ρεύματος χωρίς επαφή.

3. Εισαγάγετε το μετρητή σε σειρά: Σπάστε το κύκλωμα στο σημείο μέτρησης.Συνδέστε το μετρητή έτσι ώστε να περνάει ρεύμα, κόκκινο καλώδιο στην κατάλληλη υποδοχή ρεύματος, μαύρο σε COM.

4. Επιλέξτε την περιοχή: Επιλέξτε τη λειτουργία ρεύματος AC ή DC.Ξεκινήστε με το υψηλότερο εύρος για να αποφύγετε την υπερφόρτωση.

5. Επαναφορά ισχύος και μέτρηση: Ενεργοποιήστε ξανά το κύκλωμα και διαβάστε την τρέχουσα τιμή.Σταματήστε αμέσως εάν δείτε ασυνήθιστες μετρήσεις ή υπερβολική θέρμανση.

6. Επαναφέρετε το κύκλωμα στο κανονικό: Απενεργοποιήστε, αφαιρέστε το μετρητή και επανασυνδέστε την καλωδίωση.

Συνήθη λάθη κατά τη χρήση ψηφιακού πολύμετρου

• Χρήση λανθασμένου βύσματος: Η μέτρηση της τάσης με τον αισθητήρα σε μια υποδοχή ρεύματος είναι ένας από τους πιο γρήγορους τρόπους για να καταστρέψετε ένα DMM

• Αντιμετώπιση του ρεύματος όπως η τάση: Η τοποθέτηση ανιχνευτών σε μια πηγή ισχύος ενώ βρίσκεται σε λειτουργία ρεύματος δημιουργεί βραχυκύκλωμα

• Παράβλεψη αξιολογήσεων ασφαλείας CAT: Η χρήση μετρητή χαμηλής ονομασίας σε συστήματα υψηλής ενέργειας αυξάνει τον κίνδυνο σφαλμάτων και αστοχίας τόξου

• Παράβλεψη σχετικής λειτουργίας: Αν ξεχάσετε τον μετρητή στο μηδέν, μπορεί να προκληθούν παραπλανητικά αποτελέσματα κατά τις μετρήσεις ακριβείας

• Μέτρηση αντίστασης σε κύκλωμα υπό τάση: Η αντίσταση πρέπει να μετράται μόνο σε κυκλώματα που δεν έχουν ενεργοποιηθεί

• Κακή επαφή ανιχνευτή: Οι χαλαρές ή βρώμικες συνδέσεις οδηγούν σε ασταθείς ή εσφαλμένες μετρήσεις

• Υποθέτοντας ότι όλοι οι μετρητές είναι ίσοι: Δεν προσφέρουν όλα τα DMM True RMS ή υψηλή ακρίβεια σε χαμηλά επίπεδα ρεύματος

• Με θέα καμένες ασφάλειες: Μια καμένη ασφάλεια μπορεί να προκαλέσει την εμφάνιση μηδενικού ρεύματος στον μετρητή, αντικαθιστήστε πάντα με την ακριβή καθορισμένη ασφάλεια

Ψηφιακό πολύμετρο έναντι αναλογικού πολύμετρου

Χαρακτηριστικό	Ψηφιακή Πολύμετρο (DMM)	Αναλογικό Πολύμετρο (AMM)
Εμφάνιση Τύπος	Ψηφιακή αριθμητική οθόνη	Μετακίνηση βελόνα σε κλίμακα
Διαβάζοντας Ακρίβεια	Πολύ ακριβής	Λιγότερο ακριβής
Ευκολία της Ανάγνωσης	Πολύ εύκολο για αρχάριους	Επιρρεπείς σε σφάλμα παράλλαξης
Εισαγωγή Αντίσταση	Υψηλό? ελάχιστη επίδραση στο κύκλωμα	Κάτω; μπορεί να επηρεάσει τις αναγνώσεις
Μέτρηση Ταχύτητα	Γρήγορα, σταθερές αναγνώσεις	Πιο αργά αλλά δείχνει ομαλά τις τάσεις
Μέτρηση Εύρος	Αυτόματο εύρος στα περισσότερα μοντέλα	Συνήθως χειροκίνητη εμβέλεια
Επιπλέον Χαρακτηριστικά	Συνέχεια, χωρητικότητα, συχνότητα, δοκιμή διόδου κ.λπ.	Περιορισμένη χαρακτηριστικά
Ανθεκτικότητα	Ευαίσθητος να σταγόνες	Περισσότερα τραχύ
Μπαταρία Χρήση	Απαιτεί μπαταρία	Συχνά λειτουργεί χωρίς μπαταρίες (εκτός από αντίσταση)
AC Ακρίβεια	Αλήθεια Τα μοντέλα RMS υπερέχουν	Λιγότερο ακριβείς για πολύπλοκες κυματομορφές
Δεδομένα Κρατήστε	Διαθέσιμο	Όχι διαθέσιμο
Ασφάλεια Βαθμολογία	Αξιολόγηση CAT για σύγχρονη ασφάλεια	Πιο παλιά οι μονάδες ενδέχεται να στερούνται αξιολογήσεων
Διακύμανση Εμφάνιση	Ψηφιακή βήμα ενημερώσεις	Ομαλή κίνηση της βελόνας

Συμπέρασμα

Ένα ψηφιακό πολύμετρο δίνει ακριβείς μετρήσεις και είναι χρήσιμο για πολλές ηλεκτρικές δοκιμές.Γνωρίζοντας τα μέρη του και πώς λειτουργεί το καθιστά ευκολότερο και ασφαλέστερο στη χρήση του.Η αποφυγή κοινών λαθών βοηθά στην αποφυγή ζημιών και λανθασμένων αποτελεσμάτων.Η κατανόηση των διαφορών μεταξύ ψηφιακών και αναλογικών πολύμετρων βοηθά επίσης στην επιλογή του κατάλληλου εργαλείου για την εργασία.
