Συσκευές προστασίας από υπερένταση (OCPD): Τύποι, αρχές εργασίας και σύγκριση

Οι συσκευές προστασίας από υπερένταση (OCPD) διατηρούν το ηλεκτρικό σας σύστημα ασφαλές σταματώντας το υπερβολικό ρεύμα προτού να προκαλέσει ζημιά.Σε αυτό το άρθρο, θα μάθετε τι οδηγεί σε υπερένταση, όπως βραχυκυκλώματα, υπερφορτώσεις και σφάλματα γείωσης, καθώς και τις συσκευές που χρησιμοποιούνται για την πρόληψη αυτών των προβλημάτων.Θα έχετε επίσης μια σαφή ματιά στο πώς λειτουργούν οι ασφάλειες, οι διακόπτες κυκλώματος, οι επαναρυθμιζόμενες ασφάλειες, οι eFuse και τα ρελέ υπερφόρτωσης.

Κατάλογος

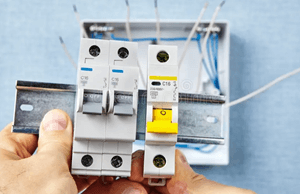

Εικόνα 1. Διακόπτες κυκλώματος OCPD

Τι είναι οι συσκευές προστασίας από υπερένταση;

Οι συσκευές προστασίας από υπερένταση (OCPD) είναι εξαρτήματα που παρεμβαίνουν όταν το ηλεκτρικό ρεύμα ανεβαίνει πάνω από ένα ασφαλές όριο.Όταν το ρεύμα ανεβαίνει πολύ ψηλά, αυτές οι συσκευές διακόπτουν τη ροή προτού η καλωδίωση ή ο εξοπλισμός υπερθερμανθεί ή αποτύχει.Βοηθούν στην πρόληψη κινδύνων που συνδέονται με υπερφόρτωση, βραχυκύκλωμα, σφάλματα γείωσης και άλλες μη φυσιολογικές ηλεκτρικές συνθήκες.Όπως φαίνεται στο Σχήμα 1, οι μικροσκοπικοί διακόπτες κυκλώματος (MCBs), χρησιμοποιούν τόσο θερμικούς όσο και μαγνητικούς μηχανισμούς για να ενεργοποιούνται όταν χρειάζεται.Λόγω αυτής της γρήγορης και αξιόπιστης δράσης, τα OCPD είναι σημαντικά για την πρόληψη ηλεκτρικών κινδύνων και τη διασφάλιση της ασφάλειας του συστήματος.

Αιτίες Υπερέντασης σε Ηλεκτρικά Κυκλώματα

Η υπερένταση μπορεί να προέλθει από διάφορες πηγές.Οι πιο κοινές αιτίες περιλαμβάνουν:

Βραχυκύκλωμα

Ένα βραχυκύκλωμα συμβαίνει όταν δύο αγωγοί υπό τάση έρχονται σε άμεση επαφή.Αυτό προκαλεί ένα άμεσο κύμα ρεύματος πολύ πάνω από το κανονικό επίπεδο του κυκλώματος.Η ακίδα ανεβαίνει τόσο γρήγορα που η καλωδίωση δεν μπορεί να την ανεχθεί.Η συσκευή προστασίας πρέπει να αποσυνδέσει αμέσως το κύκλωμα για να σταματήσει τη ζημιά.

Υπερφόρτωση

Μια υπερφόρτωση συμβαίνει όταν το συνδεδεμένο φορτίο απαιτεί περισσότερο ρεύμα από αυτό που μπορεί να παρέχει το κύκλωμα με ασφάλεια.Αυτή η επιπλέον ζήτηση αυξάνεται σταδιακά καθώς περισσότερες συσκευές αντλούν ισχύ.Ένα συνηθισμένο παράδειγμα είναι η σύνδεση πάρα πολλών συσκευών σε μία πρίζα.Η καλωδίωση υπερθερμαίνεται εάν η υπερφόρτωση συνεχιστεί χωρίς διακοπή.

Σφάλμα γείωσης

Ένα σφάλμα γείωσης συμβαίνει όταν ρεύμα ρέει ακούσια προς το έδαφος μέσω μιας αδέσποτης διαδρομής.Αυτό συμβαίνει συνήθως όταν η μόνωση χαλάει και εκθέτει τον αγωγό.Το ρεύμα διαρροής μπορεί να περάσει μέσα από κοντινές αγώγιμες επιφάνειες ή κατασκευές.Οι συσκευές προστασίας πρέπει να ενεργούν γρήγορα για να αποτρέπουν την καταστροφή του ηλεκτροπληξίας και του εξοπλισμού.

Σφάλμα τόξου

Ένα σφάλμα τόξου αναπτύσσεται όταν χαλαρή ή κατεστραμμένη καλωδίωση δημιουργεί ηλεκτρικά τόξα υψηλής ενέργειας.Αυτά τα τόξα πηδούν σε κενά και παράγουν έντονη θερμότητα.Η θερμότητα μπορεί να αναφλέξει τα περιβάλλοντα υλικά εάν το σφάλμα συνεχιστεί.Εξαιτίας αυτού του κινδύνου, τα σφάλματα τόξου είναι μια κύρια αιτία ηλεκτρικών πυρκαγιών.

Τύποι συσκευών προστασίας από υπερένταση

Παρακάτω είναι οι κύριοι τύποι συσκευών προστασίας από υπερένταση (OCPD) που χρησιμοποιούνται συνήθως σε ηλεκτρικά και ηλεκτρονικά συστήματα για την πρόληψη ζημιών που προκαλούνται από υπερβολική ροή ρεύματος.

Ασφάλειες

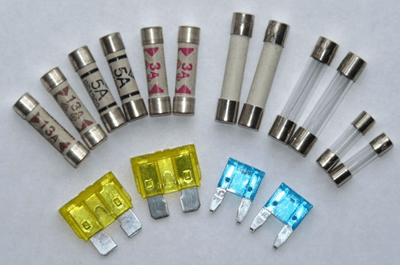

Εικόνα 2. Διαφορετικοί τύποι ασφαλειών που χρησιμοποιούνται σε ηλεκτρικά συστήματα

Η ασφάλεια είναι μια από τις απλούστερες και πιο ευρέως χρησιμοποιούμενες συσκευές προστασίας από υπερένταση.Περιέχει μια λεπτή μεταλλική λωρίδα σχεδιασμένη να λιώνει όταν το ρεύμα υπερβαίνει την ονομαστική του χωρητικότητα.Μόλις λιώσει αυτή η λωρίδα, το κύκλωμα ανοίγει αμέσως, σταματώντας τη ροή του ηλεκτρισμού και προστατεύοντας τα ευαίσθητα εξαρτήματα από υπερθέρμανση ή αστοχία.Επειδή μια ασφάλεια λειτουργεί μέσω μη αναστρέψιμης τήξης, πρέπει να αντικαθίσταται μετά από κάθε συμβάν σφάλματος.Οι ασφάλειες διατίθενται σε διάφορες μορφές, όπως ασφάλειες φυσιγγίων, κεραμικές ασφάλειες και ασφάλειες λεπίδων αυτοκινήτου, καθιστώντας τις κατάλληλες για ένα ευρύ φάσμα ηλεκτρικών συστημάτων.

Διακόπτες Κυκλώματος

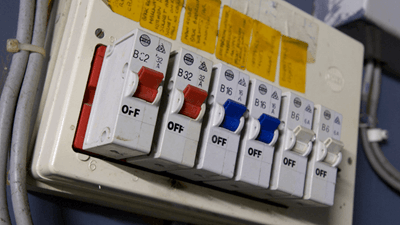

Εικόνα 3. Διακόπτης κυκλώματος

Οι διακόπτες κυκλώματος είναι σημαντικές συσκευές προστασίας από υπερένταση που έχουν σχεδιαστεί για να διακόπτουν αυτόματα το ηλεκτρικό κύκλωμα όταν ανιχνεύεται υπερβολικό ρεύμα.Σε αντίθεση με τις ασφάλειες, οι οποίες πρέπει να αντικατασταθούν αφού καούν, ένας διακόπτης κυκλώματος μπορεί να επαναρυθμιστεί μόλις εντοπιστεί και διορθωθεί το σφάλμα, καθιστώντας τον μια βολική και επαναχρησιμοποιήσιμη μορφή προστασίας.Οι διακόπτες κυκλώματος χρησιμοποιούνται ευρέως σε οικιακά, εμπορικά και βιομηχανικά ηλεκτρικά συστήματα, επειδή παρέχουν αξιόπιστη άμυνα έναντι υπερφορτώσεων και βραχυκυκλωμάτων ενώ επιτρέπουν γρήγορη αποκατάσταση της ισχύος.Προσφέρουν επίσης διαφορετικά χαρακτηριστικά ταξιδιού, όπως Type B, Type C και Type D για να ταιριάζουν σε συγκεκριμένες απαιτήσεις φορτίου και να διασφαλίζουν την ασφαλή απόδοση του ηλεκτρικού συστήματος.

Πολυμερικές ασφάλειες PTC με δυνατότητα επαναφοράς

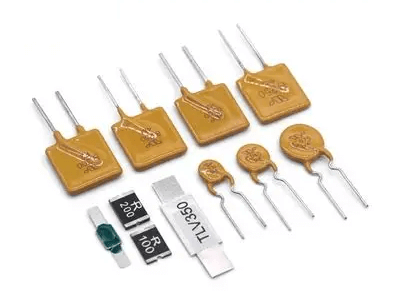

Εικόνα 4. Διάφοροι τύποι πολυμερικών ασφαλειών PTC με δυνατότητα επαναφοράς

Οι πολυμερικές ασφάλειες PTC με δυνατότητα επαναφοράς, που συχνά ονομάζονται επαναρυθμιζόμενες ασφάλειες ή συσκευές PPTC, παρέχουν αυτόματη και επαναχρησιμοποιήσιμη προστασία από υπερένταση για σύγχρονα ηλεκτρονικά κυκλώματα.Όταν ρέει υπερβολικό ρεύμα μέσα από τη συσκευή, το πολυμερές υλικό θερμαίνεται και η αντίστασή του αυξάνεται απότομα, περιορίζοντας το ρεύμα και προστατεύοντας τα κατάντη εξαρτήματα.Μόλις αφαιρεθεί η κατάσταση σφάλματος και η συσκευή κρυώσει, επιστρέφει στην κατάσταση χαμηλής αντίστασης, επιτρέποντας την επανέναρξη της κανονικής λειτουργίας χωρίς αντικατάσταση.Αυτό καθιστά τις ασφάλειες με δυνατότητα επαναφοράς PTC ιδανικές για εφαρμογές όπως ηλεκτρονικά είδη ευρείας κατανάλωσης, πακέτα μπαταριών, θύρες USB και τροφοδοτικά όπου ενδέχεται να συμβαίνουν συχνά συμβάντα υπερέντασης και προτιμάται η προστασία χωρίς συντήρηση.

Ηλεκτρονική προστασία από υπερένταση (eFuses)

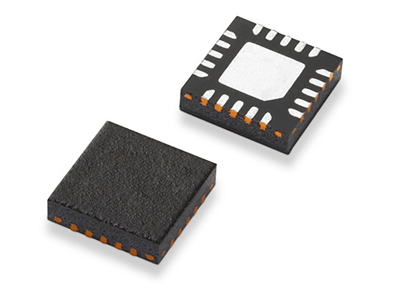

Εικόνα 5. IC ηλεκτρονικής ασφάλειας επιφανειακής βάσης (eFuse).

Οι ηλεκτρονικές συσκευές προστασίας από υπερένταση, κοινώς γνωστές ως eFuses, χρησιμοποιούν ολοκληρωμένα κυκλώματα για την παρακολούθηση και τον έλεγχο της ροής ρεύματος με εξαιρετική ακρίβεια.Σε αντίθεση με τις παραδοσιακές ασφάλειες, οι eFuse προσφέρουν προγραμματιζόμενα κατώφλια, γρήγορους χρόνους απόκρισης και πολλαπλές δυνατότητες προστασίας όπως υπερένταση, υπέρταση, βραχυκύκλωμα και θερμική απενεργοποίηση.Επειδή αυτά τα IC προστασίας που βασίζονται σε ημιαγωγούς μπορούν να προσαρμοστούν μέσω εξωτερικών αντιστάσεων ή ψηφιακών διεπαφών, παρέχουν ακριβή έλεγχο της συμπεριφοράς του συστήματος σε συνθήκες σφάλματος.Οι eFuses χρησιμοποιούνται ευρέως στα σύγχρονα ηλεκτρονικά, συμπεριλαμβανομένων των φορητών υπολογιστών, του τηλεπικοινωνιακού εξοπλισμού, των συσκευών που τροφοδοτούνται από μπαταρίες και των ευαίσθητων ψηφιακών φορτίων για την παροχή ακριβούς και αξιόπιστης προστασίας.

Ρελέ θερμικής υπερφόρτωσης

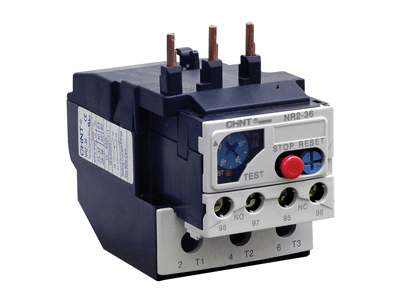

Εικόνα 6. Ένα ρελέ θερμικής υπερφόρτωσης

Τα ρελέ θερμικής υπερφόρτισης είναι συσκευές προστασίας από υπερένταση που χρησιμοποιούνται κυρίως σε συστήματα ελέγχου κινητήρα.Αυτά τα ρελέ προστατεύουν τους ηλεκτροκινητήρες ανιχνεύοντας την υπερβολική θερμότητα που παράγεται κατά τη διάρκεια παρατεταμένων συνθηκών υπερφόρτωσης.Μέσα στο ρελέ, μια διμεταλλική λωρίδα λυγίζει καθώς ζεσταίνεται και μόλις η θερμοκρασία φτάσει σε ένα κρίσιμο σημείο, το ρελέ σκάει και αποσυνδέει τον κινητήρα από την παροχή ρεύματος.Αυτό αποτρέπει την υπερθέρμανση, τη βλάβη της μόνωσης και την δαπανηρή ζημιά του κινητήρα.Επειδή τα ρελέ θερμικής υπερφόρτισης ανταποκρίνονται τόσο στο ρεύμα όσο και στη θερμοκρασία, παρέχουν αξιόπιστη, εξαρτώμενη από το φορτίο προστασία σε εκκινητές κινητήρα, βιομηχανικά μηχανήματα, συστήματα HVAC και μεταφορείς.

Πώς λειτουργούν οι συσκευές προστασίας από υπερένταση;

Οι συσκευές προστασίας από υπερένταση λειτουργούν όλες με τον ίδιο βασικό σκοπό: παρακολουθούν το ηλεκτρικό ρεύμα που διαρρέει ένα κύκλωμα και αντιδρούν όταν αυτό το ρεύμα υπερβαίνει ένα ασφαλές επίπεδο.Είτε η συσκευή είναι ασφάλεια, διακόπτης κυκλώματος, ασφάλεια με δυνατότητα επαναφοράς PTC ή ηλεκτρονική eFuse, παρακολουθεί συνεχώς για σημάδια υπερφόρτωσης, βραχυκυκλωμάτων ή μη φυσιολογικών αιχμών ρεύματος.

Μόλις το ρεύμα γίνει πολύ υψηλό, η συσκευή χρησιμοποιεί τον εσωτερικό της μηχανισμό, όπως ένα στοιχείο τήξης, έναν θερμικό αισθητήρα, μια μαγνητική σκανδάλη ή έναν ανιχνευτή που βασίζεται σε IC για να αναγνωρίσει το σφάλμα.Στη συνέχεια διακόπτει ή περιορίζει τη ροή του ρεύματος για να αποτρέψει ζημιά στην καλωδίωση, τις συσκευές και τα ευαίσθητα ηλεκτρονικά εξαρτήματα.

Μετά την εκκαθάριση του σφάλματος, ορισμένες συσκευές επαναφέρονται αυτόματα, άλλες απαιτούν μη αυτόματη επαναφορά και οι παραδοσιακές ασφάλειες πρέπει να αντικατασταθούν.Σε κάθε περίπτωση, τα OCPD παρέχουν έναν γρήγορο, αξιόπιστο τρόπο για την προστασία των ηλεκτρικών συστημάτων από υπερθέρμανση, αστοχία εξοπλισμού και κινδύνους πυρκαγιάς.

Πλεονεκτήματα και περιορισμοί των OCPD

Πλεονεκτήματα

• Βοηθά στην προστασία των ανθρώπων από ηλεκτρικούς κινδύνους

• Αποτρέπει τη βλάβη του εξοπλισμού και μειώνει τους κινδύνους πυρκαγιάς

• Βελτιώνει την αξιοπιστία του συστήματος και το συνολικό χρόνο λειτουργίας

• Εξασφαλίζει τη συμμόρφωση με τους κώδικες ηλεκτρικής ασφάλειας

• Μειώνει το χρόνο διακοπής λειτουργίας όταν η προστασία συντονίζεται σωστά

Περιορισμοί

• Οι ασφάλειες πρέπει να αντικαθίστανται μετά τη λειτουργία τους

• Οι διακόπτες κυκλώματος μπορούν να αποσπάσουν όχληση εάν δεν έχουν το σωστό μέγεθος

• Οι συσκευές με δυνατότητα επαναφοράς είναι πιο αργές όταν αντιδρούν σε συμβάντα βραχυκυκλώματος

• Η εσφαλμένη επιλογή συσκευής αποδυναμώνει τη συνολική προστασία

Προστασία υπερέντασης έναντι προστασίας υπερφόρτωσης

Όψη	Υπερένταση Προστασία	Υπερφόρτωση Προστασία
Ορισμός	Προστατεύει έναντι οποιουδήποτε ρεύματος πάνω από τον εξοπλισμό ή τον αγωγό, συμπεριλαμβανομένων των βλαβών.	Προστατεύει έναντι μέτριας υπερβολικής έντασης ρεύματος που προκαλείται από υπερβολικό φορτίο.
Αιτία	Σύντομη κυκλώματα, σφάλματα γείωσης, έντονη εισροή.	Παρατεταμένη μηχανική ή ηλεκτρική υπερφόρτωση.
Τρέχον Επίπεδο	Πολύ υψηλό, πολλαπλάσιο του ονομαστικού ρεύματος.	Ελαφρύ έως μέτρια αύξηση (περίπου 110–150%).
Διάρκεια	Στιγμιαία και πρέπει να καθαριστεί γρήγορα.	Κατασκευάζει αργά σε δευτερόλεπτα ή λεπτά.
Σκοπός	Πρόληψη μεγάλη ζημιά, πυρκαγιά και υπερθέρμανση των αγωγών.	Πρόληψη υπερθέρμανση κινητήρα και εξοπλισμού από παρατεταμένο φορτίο.
Συσκευές	Ασφάλειες, μαγνητικοί διακόπτες, στιγμιαία ρελέ.	Θερμική ρελέ υπερφόρτωσης, διμεταλλικές μονάδες.
Ταξίδι Δράση	Γρήγορα, στιγμιαίο μαγνητικό ταξίδι.	Αργά, θερμικό ταξίδι με χρονική καθυστέρηση.
Εστίαση	Προστατεύει καλωδιώσεις και εξοπλισμός από ρεύματα σφάλματος.	Προστατεύει κινητήρες/εξοπλισμός από θέρμανση που σχετίζεται με το φορτίο.
Επαναφορά	Συνήθως εγχειρίδιο.	Εγχειρίδιο ή αυτόματο, ανάλογα με το σχεδιασμό.
Σχέση	Υπερφόρτωση είναι ένας τύπος υπερέντασης.	Α υποσύνολο υπερέντασης που επικεντρώνεται σε ζητήματα φορτίου.

Συμπέρασμα

Οι συσκευές προστασίας από υπερένταση λειτουργούν διακόπτοντας τα μη ασφαλή επίπεδα ρεύματος που μπορεί να οδηγήσουν σε υπερθέρμανση, αστοχία εξοπλισμού ή ηλεκτρικές πυρκαγιές.Κάθε συσκευή αντιδρά διαφορετικά σε υπερφορτώσεις και σφάλματα, επομένως η επιλογή της σωστής διασφαλίζει ότι το σύστημά σας παραμένει ασφαλές και αξιόπιστο.Έχετε δει επίσης ότι κάθε επιλογή έχει τα δικά της πλεονεκτήματα και περιορισμούς.Με αυτή τη γνώση, είστε πλέον καλύτερα εξοπλισμένοι για να επιλέξετε και να εφαρμόσετε τη σωστή προστασία για οποιαδήποτε ηλεκτρική εγκατάσταση.
