Ηλεκτροκινητική Δύναμη (EMF): Ορισμός, τύπος, τύποι και πώς λειτουργεί

Σε αυτό το άρθρο, θα μάθετε τι είναι η Ηλεκτροκινητική Δύναμη (EMF) και πώς παρέχει ενέργεια που οδηγεί ρεύμα μέσω ενός κυκλώματος.Θα δείτε πώς λειτουργεί το EMF μέσα σε πηγές όπως μπαταρίες, γεννήτριες και ηλιακά κύτταρα, και πώς η εσωτερική αντίσταση επηρεάζει την τάση που λαμβάνετε.Θα εξερευνήσετε επίσης τους διαφορετικούς τύπους EMF και τους τύπους που χρησιμοποιούνται για την περιγραφή τους.Στο τέλος, θα καταλάβετε πώς μετράται το EMF και πώς διαφέρει από τη διαφορά δυναμικού.

Κατάλογος

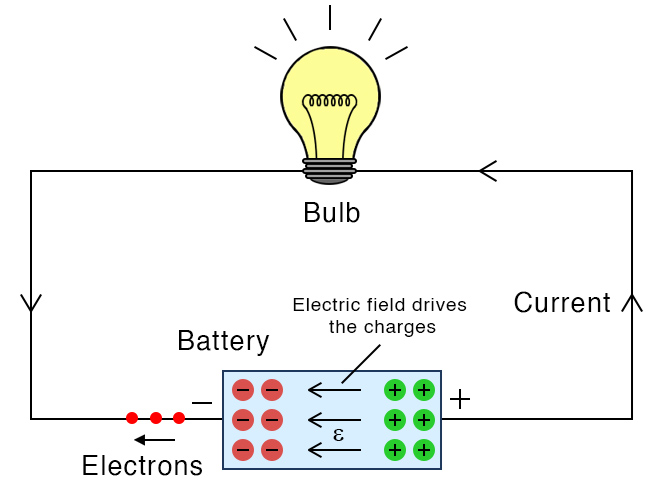

Εικόνα 1. Ηλεκτροκινητική Δύναμη (EMF) σε ένα κύκλωμα

Τι είναι η Ηλεκτροκινητική Δύναμη;

Η Ηλεκτροκινητική Δύναμη (EMF) είναι η τάση που παράγεται από μια πηγή που οδηγεί ηλεκτρικό ρεύμα μέσω ενός κυκλώματος.Παρά το όνομά του, δεν είναι μια πραγματική «δύναμη» αλλά η ενέργεια που παρέχεται ανά μονάδα φόρτισης από συσκευές όπως μπαταρίες, γεννήτριες, ηλιακά κύτταρα και άλλα συστήματα μετατροπής ενέργειας.Το EMF ορίζει πόση ηλεκτρική ενέργεια μπορεί να παρέχει μια πηγή σε ένα φορτίο.Το παραπάνω σχήμα δείχνει πώς η ηλεκτροκινητική δύναμη (EMF) οδηγεί φορτία μέσα στην πηγή ενέργειας και ξεκινά τη ροή ρεύματος μέσω του κυκλώματος.

Πώς λειτουργεί η Ηλεκτροκινητική Δύναμη;

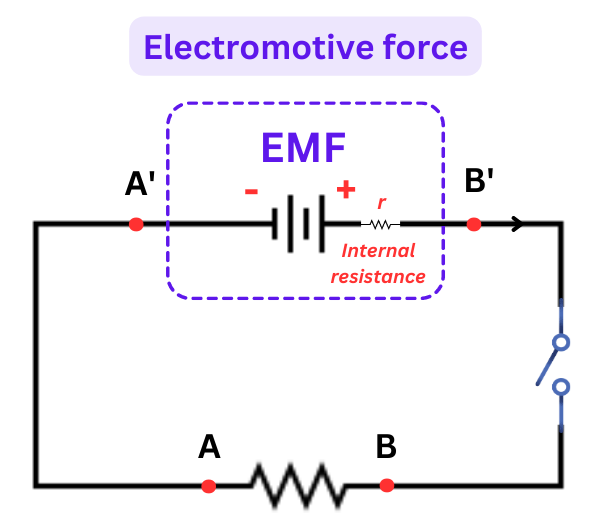

Εικόνα 2. Αρχή εργασίας EMF

Το παραπάνω σχήμα δείχνει πώς η ηλεκτροκινητική δύναμη (EMF) δημιουργεί και διατηρεί μια διαφορά δυναμικού μέσα σε μια πηγή ενέργειας.Το EMF λειτουργεί μετατρέποντας μια άλλη μορφή ενέργειας σε ηλεκτρική ενέργεια, διαχωρίζοντας τα φορτία μέσα στην πηγή και ρυθμίζοντας μια τάση στους ακροδέκτες της.

Σε μια μπαταρία, οι ηλεκτροχημικές αντιδράσεις μετακινούν φορτία, ενώ σε μια γεννήτρια, τα μεταβαλλόμενα μαγνητικά πεδία ωθούν τα φορτία μέσω της ηλεκτρομαγνητικής επαγωγής.Σε όλες τις περιπτώσεις, το EMF κάνει το έργο της οδήγησης φορτίων ενάντια στο εσωτερικό ηλεκτρικό πεδίο.

Όταν το κύκλωμα είναι κλειστό, αυτή η διαφορά δυναμικού επιτρέπει τη ροή ρεύματος.Όταν είναι ανοιχτό, το EMF εξακολουθεί να υπάρχει αλλά δεν μπορεί να παράγει ρεύμα.Το διάγραμμα δείχνει επίσης την εσωτερική αντίσταση της πηγής (r), η οποία μειώνει την τάση τερματικού όταν ρέει ρεύμα.

Φόρμουλα Ηλεκτροκινητικής Δύναμης

Η τυπική εξίσωση για την μπαταρία είναι:

ή ισοδύναμα,

Πού:

• ε = Ηλεκτροκινητική Δύναμη

• V = Τάση ακροδεκτών

• I = Τρέχον

• R = Εξωτερική/αντίσταση φορτίου

• r = Εσωτερική αντίσταση της πηγής

Και οι δύο μορφές εκφράζουν την ίδια σχέση μεταξύ EMF, τάσης ακροδεκτών και εσωτερικής αντίστασης.

Τύποι Ηλεκτροκινητικής Δύναμης

Διαφορετικές τεχνολογίες παράγουν EMF μέσω διαφόρων μηχανισμών:

Χημικό EMF

Το χημικό EMF παράγεται όταν ηλεκτροχημικές αντιδράσεις μέσα στις μπαταρίες και τις κυψέλες διαχωρίζουν τα φορτία, δημιουργώντας μια διαφορά δυναμικού.Θεωρείται ένας τύπος EMF επειδή η χημική ενέργεια μετατρέπεται άμεσα σε ηλεκτρική ενέργεια που οδηγεί το ρεύμα.Σε αντίθεση με το ηλεκτρομαγνητικό ή το ηλιακό EMF, το χημικό EMF δεν βασίζεται στην κίνηση ή το φως, εξαρτάται αποκλειστικά από χημικές διεργασίες.

Ηλεκτρομαγνητικό EMF

Το ηλεκτρομαγνητικό EMF προκύπτει όταν ένας αγωγός αντιμετωπίζει ένα μεταβαλλόμενο μαγνητικό πεδίο, το οποίο προκαλεί τάση σύμφωνα με τον νόμο επαγωγής του Faraday.Αυτός ο τύπος EMF δημιουργείται σε συσκευές όπως γεννήτριες, εναλλάκτες και μετασχηματιστές.Σε σύγκριση με το χημικό EMF, βασίζεται σε μηχανική κίνηση ή αλλαγές μαγνητικής ροής και όχι σε χημικές αντιδράσεις.

Ηλιακό ή Φωτοβολταϊκό EMF

Ηλιακό ή φωτοβολταϊκό EMF παράγεται όταν φωτόνια από το ηλιακό φως ενεργοποιούν ηλεκτρόνια σε υλικά ημιαγωγών, επιτρέποντάς τους να κινούνται ελεύθερα και να δημιουργούν τάση.Χαρακτηρίζεται ως τύπος EMF επειδή η φωτεινή ενέργεια μετατρέπεται απευθείας σε ηλεκτρική ενέργεια.Σε αντίθεση με το χημικό ή το ηλεκτρομαγνητικό EMF, το φωτοβολταϊκό EMF δεν απαιτεί κινούμενα μέρη και εξαρτάται εξ ολοκλήρου από την ένταση του φωτός.

Θερμοηλεκτρικό EMF

Το θερμοηλεκτρικό EMF δημιουργείται όταν δύο ενώσεις διαφορετικών μετάλλων παρουσιάζουν διαφορά θερμοκρασίας, προκαλώντας τη μετανάστευση των φορέων φορτίου από τις θερμές στις ψυχρές περιοχές.Αυτός ο διαχωρισμός φορτίου που βασίζεται στη θερμοκρασία σχηματίζει ένα μετρήσιμο EMF, γι' αυτό τα θερμοστοιχεία βασίζονται σε αυτόν τον μηχανισμό.Σε αντίθεση με το ηλιακό ή το ηλεκτρομαγνητικό EMF, το θερμοηλεκτρικό EMF εξαρτάται αποκλειστικά από τη θερμική ενέργεια και όχι από το φως ή τα μαγνητικά πεδία.

Πιεζοηλεκτρικό EMF

Το πιεζοηλεκτρικό EMF εμφανίζεται όταν εφαρμόζεται μηχανική καταπόνηση σε ορισμένα κρυσταλλικά υλικά, αναγκάζοντας τα ηλεκτρικά φορτία να μετατοπιστούν εντός της δομής.Αυτός ο διαχωρισμός φορτίου που προκαλείται από την καταπόνηση δημιουργεί τάση, καθιστώντας τον μια ξεχωριστή κατηγορία EMF που βασίζεται στη μηχανική μετατροπή ενέργειας.Σε σύγκριση με το χημικό ή το θερμοηλεκτρικό EMF, το πιεζοηλεκτρικό EMF αντιδρά σχεδόν αμέσως στις αλλαγές πίεσης και δεν απαιτεί θερμότητα, φως ή χημικές αντιδράσεις.

Μέτρηση Ηλεκτροκινητικής Δύναμης

Η ακριβής μέτρηση EMF είναι σημαντική για την αξιολόγηση του συστήματος ισχύος, τη διάγνωση μπαταρίας και τον ηλεκτρικό έλεγχο.

Χρησιμοποιώντας ένα βολτόμετρο

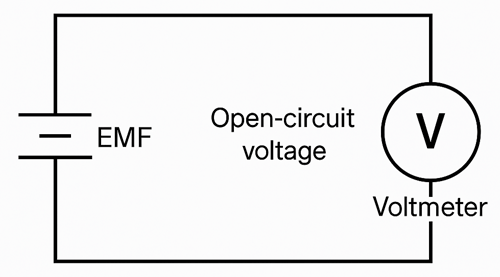

Εικόνα 3. Μέτρηση EMF με χρήση βολτόμετρου

Το παραπάνω σχήμα δείχνει μια απλή ρύθμιση ανοιχτού κυκλώματος που χρησιμοποιείται για τη μέτρηση του EMF μιας πηγής.Ένα βολτόμετρο μετρά το EMF συνδέοντας τους ανοιχτούς ακροδέκτες μιας πηγής, επιτρέποντάς του να διαβάζει την πλήρη τάση χωρίς ροή ρεύματος.Θεωρείται έγκυρη μέθοδος γιατί η υψηλή εσωτερική αντίσταση του βολτόμετρου εμποδίζει τη φόρτιση, διασφαλίζοντας ότι η εσωτερική αντίσταση της πηγής δεν επηρεάζει τη μέτρηση.Σε σύγκριση με τα ποτενσιόμετρα ή τα ψηφιακά όργανα, τα βολτόμετρα είναι απλούστερα και πιο γρήγορα στη χρήση, αλλά προσφέρουν λιγότερη ακρίβεια σε ευαίσθητες εφαρμογές.

Μέθοδος ποτενσιόμετρου

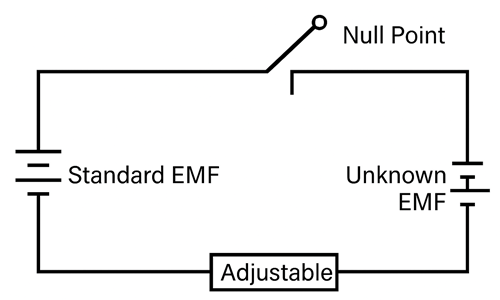

Εικόνα 4. Μέτρηση EMF με χρήση ποτενσιόμετρου

Το παραπάνω διάγραμμα απεικονίζει τη ρύθμιση μηδενικής ισορροπίας που χρησιμοποιείται στην ποτενσιομετρική μέτρηση EMF.Ένα ποτενσιόμετρο μετρά το EMF συγκρίνοντας την άγνωστη τάση με μια τυπική αναφορά χρησιμοποιώντας μια τεχνική null-balance, όπου δεν αντλείται ρεύμα από την πηγή.Αυτή η μέθοδος θεωρείται ως ένας από τους πιο ακριβείς τρόπους μέτρησης EMF επειδή εξαλείφει εντελώς τα σφάλματα φόρτωσης.Σε αντίθεση με τα βολτόμετρα ή τα DMM, τα ποτενσιόμετρα είναι πιο αργά και πιο πολύπλοκα στη ρύθμιση, αλλά παρέχουν ανώτερη ακρίβεια για εργαστηριακές εργασίες και εργασίες βαθμονόμησης.

Ψηφιακά Όργανα

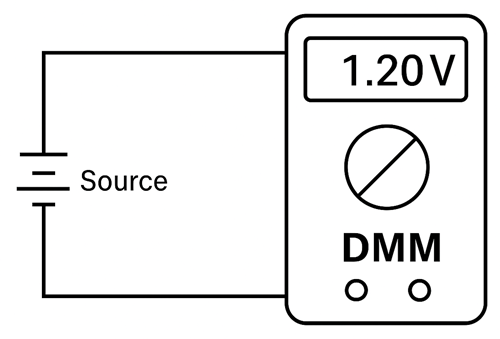

Εικόνα 5. Μέτρηση EMF με χρήση DMM

Το παραπάνω σχήμα δείχνει πώς ένα ψηφιακό πολύμετρο διαβάζει το EMF απευθείας στους ακροδέκτες της πηγής.Τα ψηφιακά πολύμετρα (DMM) μετρούν το EMF με δειγματοληψία της τάσης στους ακροδέκτες μιας πηγής με τη βοήθεια ηλεκτρονικών κυκλωμάτων.Χρησιμοποιούνται ευρέως επειδή συνδυάζουν την ευκολία, την ψηφιακή ακρίβεια και τη δυνατότητα μέτρησης πολλαπλών ηλεκτρικών μεγεθών.Ωστόσο, σε σύγκριση με τα ποτενσιόμετρα, τα DMM ενδέχεται να εισάγουν μικρά σφάλματα φόρτωσης λόγω της πεπερασμένης αντίστασης εισόδου τους, αν και παραμένουν πιο πρακτικά και φιλικά προς το χρήστη από άλλες μεθόδους.

Εφαρμογές Ηλεκτροκινητικής Δύναμης

Το EMF είναι σημαντικό σε ένα ευρύ φάσμα ηλεκτρικών και ηλεκτρονικών συστημάτων, όπως:

• Τροφοδοσία φορτίων με μπαταρίες, γεννήτριες και ηλιακές κυψέλες

• Λειτουργία βιομηχανικών μηχανημάτων και ηλεκτροκινητήρων

• Συστήματα φόρτισης όπως μονάδες UPS, μπαταρίες οχημάτων και αποθήκευση ανανεώσιμης ενέργειας

• Δημιουργία σημάτων μέτρησης σε θερμοστοιχεία, πιεζοηλεκτρικούς αισθητήρες και άλλους μετατροπείς

• Συστήματα συλλογής ενέργειας για απομακρυσμένες και φορητές συσκευές

• Διατήρηση επιπέδων τάσης στα δίκτυα διανομής ηλεκτρικής ενέργειας

Ηλεκτροκινητική Δύναμη (EMF) vs Δυναμική Διαφορά (PD)

Παρακάτω είναι η διαφορά μεταξύ emf και διαφοράς δυναμικού για να σας βοηθήσουν να δείτε πώς συμπεριφέρεται το καθένα σε ένα κύκλωμα.

Όψη	Ηλεκτροκίνηση Δύναμη (EMF)	Δυνατότητα Διαφορά (PD)
Ορισμός	Ενέργεια παρέχεται ανά μονάδα χρέωσης από πηγή	Ενέργεια χρησιμοποιείται ανά μονάδα φόρτισης μεταξύ δύο σημείων
Τοποθεσία	Εμφανίζεται μέσα στην πηγή	Εμφανίζεται σε εξωτερικά εξαρτήματα
Κύκλωμα Κατάσταση	Μετρημένο όταν το κύκλωμα είναι ανοιχτό	Μετρημένο όταν ρέει ρεύμα
Αιτία	Πηγή σπρώχνει χρεώσεις	Χρεώσεις χάνουν ενέργεια ενώ ρέουν
αντιπροσωπεύει	Σύνολο παρεχόμενη ενέργεια	Ενέργεια καταναλώνεται
Σύμβολο	Ε ή ε	V
Αξία Σχέση	Πάντα ≥ PD	Πάντα ≤ EMF όταν ρέει ρεύμα
Εσωτερική Επίδραση Αντίστασης	Ανεπηρέαστος με φορτίο	Μειώνει όταν το φορτίο/εσωτερική αντίσταση καταναλώνει ενέργεια
Πηγή Παραδείγματα	Μπαταρίες, γεννήτριες, ηλιακά κύτταρα	Αντιστάσεις, κινητήρες, λαμπτήρες
Φυσική Σημασία	Δίσκοι ρεύμα στο κύκλωμα	Αντιτίθεται ρεύμα μέσω εξαρτημάτων
Εργασία Έγινε	Εργασία γίνεται με χρεώσεις	Εργασία γίνεται από χρεώσεις
Μονάδα	Volt (V)	Volt (V)
Ύπαρξη σε Ανοιχτό Κύκλωμα	Υπάρχει ακόμα και όταν είναι ανοιχτό	Μηδέν όταν είναι ανοιχτό (χωρίς ρεύμα)
Κατεύθυνση	Αρνητικό → θετική εσωτερική πηγή	Θετική → αρνητικό σε εξωτερικό κύκλωμα
Πηγή Συμπεριφορά	Υποδεικνύει δύναμη πηγής	Υποδεικνύει πτώση τάσης στα εξαρτήματα

Συμπέρασμα

Η Ηλεκτροκινητική Δύναμη είναι σημαντική γιατί δείχνει πώς οι ηλεκτρικές πηγές δημιουργούν και μεταφέρουν ενέργεια σε ένα κύκλωμα.Οι διαφορετικές μορφές EMF προέρχονται από χημικές αντιδράσεις, μαγνητικά πεδία, φως, θερμότητα ή μηχανική πίεση.Το EMF μπορεί να μετρηθεί με διάφορους τρόπους, ο καθένας προσφέρει διαφορετικά επίπεδα ακρίβειας.Η κατανόηση του EMF, των τύπων του και του τρόπου σύγκρισης με τη διαφορά δυναμικού βοηθά στην αποτελεσματικότερη εργασία με ηλεκτρικά συστήματα.
