Μέθοδοι φόρτισης

Η ανάπτυξη της τεχνολογίας των μπαταριών προωθεί νέα ηλεκτρονικά, ηλεκτρικά αυτοκίνητα και ανανεώσιμες πηγές ενέργειας.Η γνώση του τρόπου λειτουργίας των διαφορετικών μεθόδων φόρτισης της μπαταρίας είναι σημαντικές για την καλύτερη απόδοση και τη μεγαλύτερη ζωή από τις μπαταρίες.Αυτό το άρθρο εξετάζει διάφορες μεθόδους φόρτισης, όπως η σταθερή τάση (CV) και το σταθερό ρεύμα (CC), οι συνδυασμοί τους και οι νέες μεθόδους όπως η φόρτιση σταθερής ισχύος (CP).Καλύπτει επίσης προηγμένες τεχνικές όπως η φόρτιση παλμών και η καινοτόμος μέθοδος φόρτισης IUI που έχουν σχεδιαστεί για συγκεκριμένους τύπους μπαταριών.Κάθε μέθοδος έχει τα δικά της πλεονεκτήματα και είναι καλύτερο για ορισμένες χρήσεις, δείχνοντας τις λεπτομερείς ανάγκες της σύγχρονης τεχνολογίας της μπαταρίας.Αυτό το άρθρο όχι μόνο εξηγεί πώς λειτουργούν αυτές οι μέθοδοι, αλλά δείχνει επίσης πώς χρησιμοποιούνται στον σημερινό τεχνολογικό κόσμο και θέτει το σκηνικό για λεπτομερή ματιά σε κάθε μέθοδο φόρτισης, πώς λειτουργούν και οι τεχνολογικές εξελίξεις που συνεχίζουν να αλλάζουν το πεδίο τουφόρτιση μπαταρίας.

Κατάλογος

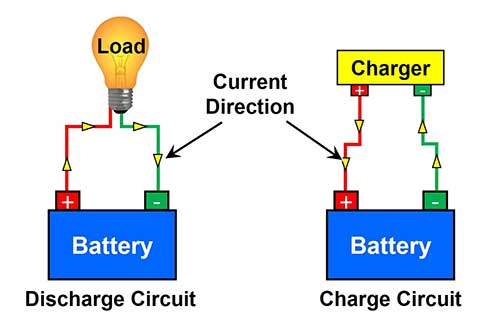

Εικόνα 1: Λειτουργεί η φόρτιση της μπαταρίας

Φόρτιση σταθερής τάσης

Η φόρτιση σταθερής τάσης (CV) είναι μια μέθοδος όπου η τάση που εφαρμόζεται σε μια μπαταρία παραμένει σταθερή σε όλη τη διαδικασία φόρτισης.Αυτό διαφέρει από τη φόρτιση σταθερού ρεύματος (CC), όπου το ρεύμα διατηρείται σταθερό ενώ η τάση ποικίλλει.Στη φόρτιση CV, η μπαταρία φορτίζεται μέχρι να φτάσει σε προκαθορισμένο επίπεδο τάσης.Σε αυτό το σημείο διατηρείται η τάση και το ρεύμα μειώνεται καθώς η μπαταρία πλησιάζει την πλήρη φόρτιση.Αυτή η μέθοδος εξασφαλίζει ότι η τάση παραμένει μέσα σε ένα ασφαλές εύρος, εμποδίζοντας την υπερφόρτιση και τη πιθανή ζημιά της μπαταρίας.

Αυτή η μέθοδος φόρτισης που απαιτείται στο τελικό στάδιο φόρτισης μπαταριών ιόντων λιθίου.Παρέχει ακριβή έλεγχο τάσης, εξασφαλίζοντας ότι κάθε κελί στο πακέτο της μπαταρίας φτάνει στο βέλτιστο επίπεδο φόρτισης χωρίς να υπερβαίνει το μέγιστο όριο τάσης που μπορεί να βλάψει τη χημεία και τη διάρκεια ζωής της μπαταρίας.

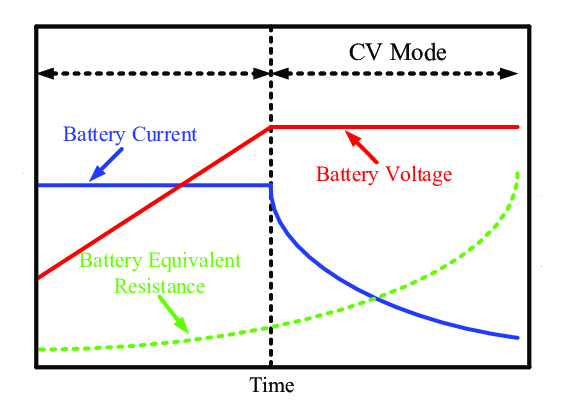

Εικόνα 2: Γράφημα της φόρτισης σταθερής τάσης (CV)

Πώς λειτουργεί η σταθερή τάση (CV);

Ακολουθεί μια λεπτομερής κατανομή της φάσης φόρτισης CV:

Κατά τη διάρκεια της φάσης σταθερού ρεύματος (CC), η μπαταρία φορτίζεται μέχρι να χτυπήσει ένα συγκεκριμένο όριο τάσης, κοντά στη μέγιστη χωρητικότητα της (περίπου 4,2 βολτ ανά κύτταρο για τις περισσότερες μπαταρίες ιόντων λιθίου).

Μόλις ικανοποιηθεί αυτό το όριο, το κύκλωμα φόρτισης μεταβαίνει από CC σε λειτουργία CV.Ο φορτιστής εφαρμόζει στη συνέχεια μια σταθερή τάση στην μπαταρία.

Στην αρχή της φάσης CV, το ρεύμα φόρτισης είναι υψηλό.Καθώς η τάση των κυττάρων πλησιάζει την τάση του φορτιστή, το ρεύμα μειώνεται σταδιακά.Αυτό συμβαίνει επειδή η δυναμική διαφορά μεταξύ του φορτιστή και της μπαταρίας μειώνεται, περιορίζοντας φυσικά την τρέχουσα ροή σύμφωνα με το νόμο του Ohm.

Καθώς η μπαταρία συνεχίζει να φορτίζεται, απαιτείται μικρότερο ρεύμα για τη διατήρηση της τάσης.Αυτό το ρεύμα μειωμένο ρεύμα υποδεικνύει ότι η μπαταρία πλησιάζει την πλήρη χωρητικότητα φόρτισης.

Η διαδικασία φόρτισης τελειώνει όταν το ρεύμα πέφτει σε ένα μικρό κλάσμα του αρχικού ρυθμού φόρτισης, συχνά περίπου το 10% του ρεύματος εκκίνησης.Αυτή η πτώση στα τρέχοντα σήματα ότι η μπαταρία είναι πλήρως φορτισμένη.

Σταθερή φόρτιση ρεύματος

Η φόρτιση σταθερού ρεύματος (CC) είναι μια μέθοδος φόρτισης μπαταρίας όπου παρέχεται σταθερό ρεύμα στην μπαταρία μέχρι να φτάσει σε συγκεκριμένο επίπεδο τάσης.Σε αντίθεση με τη φόρτιση σταθερής τάσης (CV), όπου η τάση παραμένει σταθερή και το ρεύμα μειώνεται καθώς οι φορτίες της μπαταρίας, η φόρτιση CC διατηρεί ένα σταθερό ρεύμα σε όλη τη διαδικασία φόρτισης.Αυτό το ρεύμα καθορίζεται από τον κατασκευαστή της μπαταρίας ή καθορίζεται με βάση τα χαρακτηριστικά της μπαταρίας.Καθώς το σταθερό ρεύμα ρέει στην μπαταρία, η τάση του αυξάνεται.Μόλις η μπαταρία φτάσει στο καθορισμένο όριο τάσης, η μέθοδος φόρτισης μπορεί να μεταβεί στη φόρτιση σταθερής τάσης για να ολοκληρωθεί ο κύκλος, εξασφαλίζοντας ότι η μπαταρία είναι πλήρως φορτισμένη χωρίς υπερφόρτιση.

Η βασική αρχή της φόρτισης CC συνεπάγεται τη διατήρηση του ρεύματος που ρέει στην μπαταρία σταθερά σε όλη τη φάση φόρτισης.Αυτό επιτυγχάνεται χρησιμοποιώντας τρέχοντα κυκλώματα ρύθμισης ή συσκευές που παρακολουθούν και προσαρμόζουν την τρέχουσα έξοδο ώστε να ταιριάζουν με το επιθυμητό επίπεδο.Αυτή η μέθοδος εξασφαλίζει αποτελεσματική μεταφορά ενέργειας και ελαχιστοποιεί το στρες στα κύτταρα της μπαταρίας.Η σταθερή φόρτιση συνεχούς ρεύματος χρησιμοποιείται ευρέως σε διάφορες εφαρμογές, συμπεριλαμβανομένων των ηλεκτρονικών ειδών καταναλωτών, των ηλεκτρικών οχημάτων και του βιομηχανικού εξοπλισμού, λόγω της απλότητας και της αποτελεσματικότητάς του στη φόρτιση των μπαταριών με ασφάλεια και αξιόπιστα.

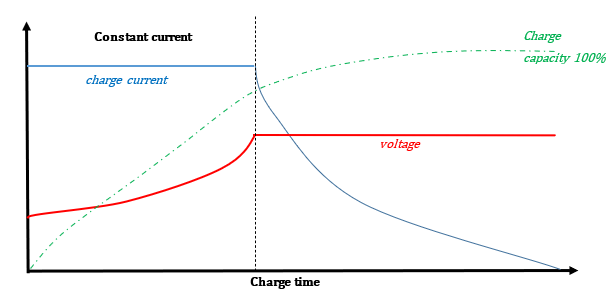

Εικόνα 3: Γράφημα της σταθερής φόρτισης ρεύματος

Αναδυόμενες τεχνολογίες στη φόρτιση σταθερού ρεύματος μπαταρίας (CC)

Οι εξελίξεις στον τομέα αυτό οδηγούνται από την ανάγκη για πιο αποτελεσματικές, ταχύτερες και ασφαλέστερες λύσεις φόρτισης, εστιάζοντας σε καινοτόμα υλικά, συστήματα διαχείρισης μπαταριών και έξυπνες αλγόριθμους.Παρακάτω είναι μια συναρπαστική επισκόπηση αυτών των αναδυόμενων τεχνολογιών:

Κατηγορία	Τεχνολογία	Περιγραφή	Ωφελείται
Υλικά ηλεκτροδίων	Ανδόδες πυριτίου	Το πυρίτιο μπορεί να αποθηκεύσει δέκα φορές περισσότερο λίθιο ιόντα από γραφίτη, οδηγώντας σε υψηλότερες πυκνότητες ενέργειας και ταχύτερη φόρτιση.	Υψηλότερη πυκνότητα ενέργειας, ταχύτερη φόρτιση
	Ανόδοι μετάλλων λιθίου	Το λίθιο μέταλλο προσφέρει υψηλότερη χωρητικότητα αλλά θέτει τους κινδύνους βραχυκυκλώματος από τους δενδρίτες.Οι λύσεις περιλαμβάνουν προηγμένες ηλεκτρολύτες και σχέδια στερεάς κατάστασης.	Υψηλότερη χωρητικότητα, ενισχυμένη ασφάλεια
Συστήματα διαχείρισης μπαταριών (BMS)	Προσαρμοστική φόρτιση CC	Παρακολουθεί το φορτίο κάθε κυττάρου, τη θερμοκρασία, και την υγεία, προσαρμογή του ρεύματος σε πραγματικό χρόνο χρησιμοποιώντας μηχανική μάθηση και προχωρημένοι αλγόριθμοι.	Βελτιστοποιημένη απόδοση, παρατεταμένη μπαταρία ζωή
Ασύρματη φόρτιση CC	Συντονισμένη επαγωγική σύζευξη & Μαγνητικός συντονισμός	Τεχνικές που επιτρέπουν την αποτελεσματική ενέργεια Μεταφέρετε σε μικρές αποστάσεις χωρίς φυσικούς συνδετήρες, τώρα κλιμακώνονται για μεγαλύτερες εφαρμογές όπως οι ΗΚ.	Απρόσκοπτη, γρήγορη αναπλήρωση ενέργειας για ΕΕ
Νανοτεχνολογία	Νανοσωλήνες άνθρακα και γραφένιο	Νανοδομημένα υλικά με εξαιρετικά Ηλεκτρική αγωγιμότητα και επιφάνεια, ενσωματωμένη σε μπαταρία ηλεκτρόδια για τη μείωση των χρόνων φόρτισης και τη βελτίωση της ανθεκτικότητας.	Ταχύτερη φόρτιση, βελτιωμένη μπαταρία αντοχή
	Υβριδικά συστήματα supercapacitor-battery	Συνδυάζοντας τα supercapacitors για γρήγορη Φόρτιση κατά τη διάρκεια της φάσης CC με μπαταρίες για αποθήκευση υψηλής ενέργειας.	Υψηλή ισχύς και ενεργειακή πυκνότητα, γρήγορη δυνατότητες φόρτισης
Λογισμικό και έλεγχο	AI & Predictive Modeling	Χρησιμοποιεί τεράστια ανάλυση δεδομένων για τον προσδιορισμό Βέλτιστες παραμέτρους φόρτισης, μάθηση από προηγούμενους κύκλους για βελτίωση της φόρτισης Προφίλ και αποτρέψτε την υπερφόρτιση και την υπερθέρμανση.	Γρηγορότερα, ασφαλέστερα και πιο αποτελεσματικά φόρτιση
Ενσωμάτωση IoT	Φορτιστές και μπαταρίες με δυνατότητα IoT	Επιτρέπει την επικοινωνία μεταξύ φορτιστών, μπαταρίες και συγκεντρωτικά συστήματα για τη βελτιστοποίηση των χρονοδιαγραμμάτων φόρτισης και της οθόνης Υγεία της μπαταρίας σε πραγματικό χρόνο.	Εξοικονόμηση κόστους, εξισορρόπηση φορτίου πλέγματος, Παρακολούθηση σε πραγματικό χρόνο για τη μακροζωία και την αξιοπιστία της μπαταρίας
Ρυθμιστική και τυποποίηση	Ρυθμιστικές και τυποποιήσεις	Καθορίζει κατευθυντήριες γραμμές για ασφαλή και Αποτελεσματική εφαρμογή νέων τεχνολογιών φόρτισης CC, εξασφαλίζοντας Συμβατότητα και ασφάλεια σε διάφορες εφαρμογές και κατασκευαστές.	Διευκολύνει την ολοκλήρωση της αγοράς, εξασφαλίζει ασφάλεια και συμβατότητα

Φόρτιση υβριδικής σταθερής τάσης/σταθερού ρεύματος (CVCC)

Η υβριδική CVCC (σταθερή τάση, σταθερή ρεύμα) είναι ένας σύγχρονος τρόπος για τη φόρτιση των μπαταριών.Χρησιμοποιεί τόσο σταθερές τεχνικές τάσης όσο και σταθερού ρεύματος για να βελτιώσει τη διαδικασία φόρτισης.Ο κύριος στόχος της υβριδικής φόρτισης CVCC είναι να κάνει τις μπαταρίες να διαρκέσει περισσότερο, να χρεώνετε με ασφάλεια και να εργαστείτε αποτελεσματικά.Αυτή η μέθοδος είναι χρήσιμη για τα ηλεκτρικά αυτοκίνητα, τα gadgets των καταναλωτών και την αποθήκευση ανανεώσιμων πηγών ενέργειας.

Η παραδοσιακή φόρτιση χρησιμοποιεί είτε σταθερή τάση είτε σταθερό ρεύμα όλη την ώρα.Στη φόρτιση σταθερού ρεύματος (CC), η μπαταρία παίρνει ένα σταθερό ρεύμα μέχρι να χτυπήσει μια ορισμένη τάση.Στη φόρτιση σταθερής τάσης (CV), η μπαταρία παίρνει σταθερή τάση ενώ το ρεύμα μειώνεται αργά καθώς η μπαταρία γεμίζει.Η υβριδική φόρτιση CVCC συνδυάζει αυτούς τους δύο τρόπους για να διορθώσει τα προβλήματά τους και να χρησιμοποιήσει τα δυνατά τους.

Ο σκοπός της υβριδικής φόρτισης CVCC είναι τριπλάσια.Πρώτον, στοχεύει να συντομεύσει το χρόνο φόρτισης, ενώ γεμίζει με ασφάλεια την μπαταρία στη μέγιστη χωρητικότητα της.Αυτό είναι πολύ σημαντικό για πράγματα όπως τα ηλεκτρικά αυτοκίνητα που χρειάζονται γρήγορη φόρτιση για να μειώσουν το χρόνο διακοπής λειτουργίας.Δεύτερον, βοηθά την μπαταρία να διαρκέσει περισσότερο αποφεύγοντας την υπερφόρτιση και την υπερθέρμανση, τα κοινά ζητήματα με την παραδοσιακή φόρτιση.Με τον προσεκτικό έλεγχο της τάσης και του ρεύματος, η υβριδική φόρτιση CVCC μειώνει τη φθορά στα κύτταρα της μπαταρίας.Τέλος, αυτή η μέθοδος ενισχύει την ενεργειακή απόδοση, διασφαλίζοντας ότι η ισχύς που παραδίδεται στην μπαταρία είναι βελτιστοποιημένη, μειώνοντας την απώλεια ενέργειας και αξιοποιώντας καλύτερη τη διαθέσιμη ισχύ.

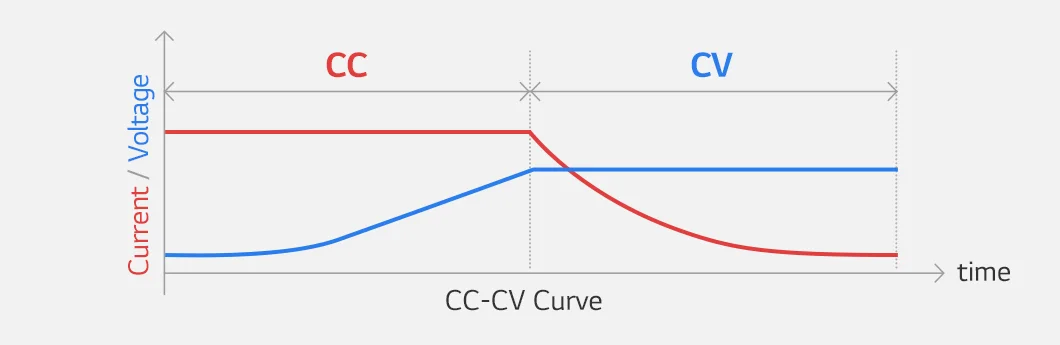

Εικόνα 4: Γράφημα της φόρτισης CVCC

Πώς λειτουργεί η υβριδική σταθερή τάση/σταθερό ρεύμα (CVCC);

Αρχική φάση: Υψηλό ρεύμα

Η μέθοδος φόρτισης υβριδικής σταθερής τάσης/σταθερού ρεύματος (CVCC) ξεκινά με τη φόρτιση της μπαταρίας με υψηλό ρεύμα.Κατά τη διάρκεια αυτής της φάσης, το σύστημα φόρτισης προσφέρει ένα σταθερό, υψηλό ρεύμα στην μπαταρία ανεξάρτητα από την τάση του.Αυτή η προσέγγιση χρεώνει γρήγορα την μπαταρία σε επίπεδο χωρητικότητας σε σύντομο χρονικό διάστημα.Η φάση υψηλού ρεύματος απαιτείται για να φέρει γρήγορα την μπαταρία σε χρησιμοποιήσιμη κατάσταση.

Καθώς η μπαταρία απορροφά το εισερχόμενο ρεύμα, η τάση του αυξάνεται.Το σύστημα φόρτισης παρακολουθεί την τάση και το ρεύμα της μπαταρίας για να εξασφαλιστεί ότι δεν υπερβαίνουν τα όρια ασφαλείας.Αυτή η φάση είναι αποτελεσματική για τις μπαταρίες ικανές να χειρίζονται εισόδους υψηλού ρεύματος χωρίς ζημιά ή υπερβολική θερμότητα.Η διάρκεια αυτής της φάσης ποικίλλει ανάλογα με τον τύπο και τη χωρητικότητα της μπαταρίας, αλλά στοχεύει να φορτίσει γρήγορα την μπαταρία σε προκαθορισμένο επίπεδο τάσης.

Φάση μετάβασης: Σταδιακή μείωση του ρεύματος

Καθώς η τάση της μπαταρίας πλησιάζει τον στόχο, το σύστημα φόρτισης μεταβαίνει στη δεύτερη φάση, όπου το ρεύμα μειώνεται.Μόλις η μπαταρία φτάσει σε ένα συγκεκριμένο όριο τάσης, το σύστημα μειώνει το ρεύμα διατηρώντας τη σταθερά τάσης.Αυτό βοηθά στην πρόληψη της υπερφόρτωσης και μειώνει την τάση στα κύτταρα της μπαταρίας.

Η φάση μετάβασης απαιτεί ισορροπία μεταξύ της διατήρησης της σταθερής τάσης και της διασφάλισης της παραμονής του ρεύματος εντός ασφαλών επιπέδων.Το σύστημα χρησιμοποιεί αλγόριθμους και μηχανισμούς ανατροφοδότησης για την παρακολούθηση της κατάστασης της μπαταρίας και την προσαρμογή του ρεύματος.Ο στόχος είναι να φέρει την μπαταρία πιο κοντά στην πλήρη χωρητικότητα ενώ ελαχιστοποιεί την υπερφόρτιση των κινδύνων.Αυτή η φάση τελειώνει την είσοδο ενέργειας για να εξασφαλίσει τη βέλτιστη αποτελεσματικότητα και ασφάλεια φόρτισης.

Τελική φάση: Φτάνοντας στον στόχο τάσης

Στην τελική φάση, το σύστημα φόρτισης διατηρεί μια σταθερή τάση, ενώ επιτρέπει στο ρεύμα να μειώσει το μηδέν.Καθώς η μπαταρία πλησιάζει την πλήρη φόρτιση, η τρέχουσα ανάγκη διατήρησης της σταθερής τάσης μειώνεται.Αυτή η φάση εξασφαλίζει ότι η μπαταρία είναι πλήρως φορτισμένη χωρίς να υπερφορτώνει ή να προκαλεί ζημιά.

Η διατήρηση μιας σταθερής τάσης σε αυτή τη φάση επιτρέπει στην μπαταρία να ολοκληρώσει τον κύκλο φορτίου με ασφάλεια και αποτελεσματικότητα.Το σύστημα φόρτισης συνεχίζει να παρακολουθεί την τάση και το ρεύμα της μπαταρίας, κάνοντας ρυθμίσεις σε πραγματικό χρόνο για να διατηρηθεί η τάση σταθερή.Μόλις το ρεύμα φτάσει σε ελάχιστο επίπεδο ή μηδέν, η διαδικασία φόρτισης ολοκληρώνεται και η μπαταρία είναι πλήρως φορτισμένη.

Αυτή η τελική φάση μεγιστοποιεί την χωρητικότητα φόρτισης της μπαταρίας και την ετοιμότητα για χρήση.Με τον έλεγχο της τάσης και του ρεύματος καθ 'όλη τη διάρκεια της διαδικασίας, η μέθοδος Hybrid CVCC παρέχει έναν αξιόπιστο και αποτελεσματικό τρόπο για τη φόρτιση των μπαταριών, την ενίσχυση της απόδοσης και την επέκταση της διάρκειας ζωής.

Σταθερή φόρτιση ισχύος

Η σταθερή φόρτιση ισχύος χρησιμοποιεί μια δυναμική προσέγγιση.Ξεκινά με υψηλό ρεύμα όταν η τάση της μπαταρίας είναι χαμηλή και μειώνει το ρεύμα καθώς αυξάνεται η τάση.Αυτή η μέθοδος προσαρμόζει την παράδοση ισχύος με βάση την κατάσταση της μπαταρίας, μεγιστοποιώντας την αποτελεσματικότητα φόρτισης και μειώνοντας την τάση της μπαταρίας.

Η σταθερή φόρτιση ισχύος είναι μια τεχνική που χρησιμοποιείται κυρίως για τη φόρτιση των μπαταριών όπου η ισχύς εισόδου διατηρείται σταθερή σε όλο τον κύκλο φόρτισης.Η ισχύς, που ορίζεται ως ο ρυθμός μεταφοράς ενέργειας, υπολογίζεται με πολλαπλασιασμό της τάσης (V) και του ρεύματος (i) (p = v x i).Σε αυτή τη μέθοδο, καθώς αυξάνεται η τάση της μπαταρίας, το ρεύμα ρυθμίζεται για να διασφαλιστεί ότι η ισχύς παραμένει σταθερή.Αυτή η προσέγγιση βελτιστοποιεί τις αρχικές φάσεις όταν η μπαταρία μπορεί να δεχτεί με ασφάλεια υψηλότερους ρυθμούς μεταφοράς ενέργειας χωρίς υπερθέρμανση ή άγχος.

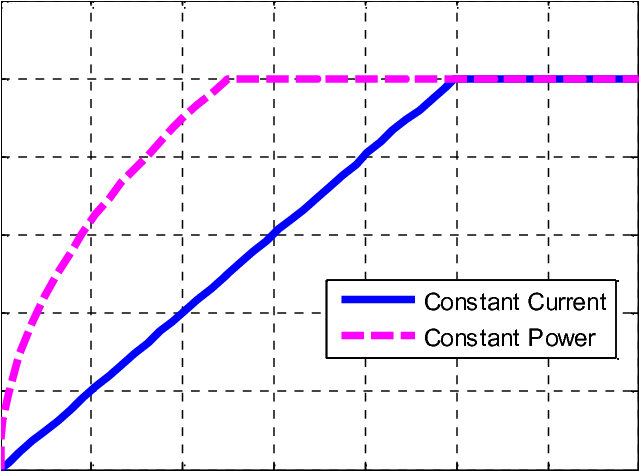

Εικόνα 5: Γράφημα του σταθερού ρεύματος έναντι της σταθερής φόρτισης ισχύος

Πώς διαφέρει από άλλες μεθόδους φόρτισης;

Η σταθερή φόρτιση ισχύος είναι διαφορετική από τις πιο συνηθισμένες μεθόδους όπως η φόρτιση σταθερού ρεύματος (CC) και σταθερής τάσης (CV).Σε σταθερή φόρτιση ρεύματος, ο φορτιστής δίνει ένα σταθερό ρεύμα στην μπαταρία, ακόμη και όταν αλλάζει η τάση.Αυτό λειτουργεί καλά στην αρχή, αλλά γίνεται λιγότερο αποτελεσματική καθώς η μπαταρία γίνεται πληρέστερη, μπορεί να προκαλέσει υπερβολική τάση και να τονίσει την μπαταρία.

Η σταθερή φόρτιση τάσης ρυθμίζει τον φορτιστή σε σταθερή τάση και το ρεύμα μειώνεται καθώς η μπαταρία γεμίζει.Αυτό βοηθά στην αποφυγή υπερφόρτωσης και εξασφαλίζει πλήρως τις χρεώσεις της μπαταρίας χωρίς να υπερβείτε το όριο τάσης.

Η σταθερή φόρτιση ισχύος προσπαθεί να συνδυάσει τα καλά σημεία και των δύο μεθόδων.Ρυθμίζει τόσο το ρεύμα όσο και την τάση για να διατηρηθεί σταθερή το επίπεδο ισχύος.Αυτό μπορεί να φορτίσει γρήγορα την μπαταρία, όπως το σταθερό ρεύμα, και στη συνέχεια να επιβραδύνει καθώς η τάση της μπαταρίας αυξάνεται, όπως η σταθερή τάση.Αυτή η μέθοδος βοηθά στη διαχείριση του στρες στην μπαταρία, καθιστώντας την καλή επιλογή για πράγματα που χρειάζονται γρήγορη φόρτιση και μεγάλη διάρκεια ζωής της μπαταρίας, όπως ηλεκτρικά αυτοκίνητα και συσκευές υψηλής χωρητικότητας.

Φόρτιση σταθερής σταθερής τάσης ισχύος (CPCV)

Σταθερή ισχύς σταθερής ισχύος (CPCV) συνδυάζει δύο μεθόδους: σταθερή τάση (CV) και σταθερή ισχύ (CP).Στη λειτουργία CV, ο φορτιστής διατηρεί σταθερή την τάση για να αποφευχθεί η υπερφόρτιση της μπαταρίας, όταν είναι σχεδόν γεμάτη.Στη λειτουργία CP, που χρησιμοποιείται στην αρχή, ο φορτιστής δίνει ισχύ σε σταθερό ρυθμό για γρήγορη φόρτιση, διαχείριση της θερμότητας και του στρες της μπαταρίας.

Αυτή η μέθοδος αρχίζει με σταθερή ισχύ για να παραδώσει ταχέως ενέργεια σε υψηλά ρεύματα όταν η τάση της μπαταρίας είναι χαμηλή.Καθώς η μπαταρία πλησιάζει την πλήρη φόρτιση, μετατοπίζεται στη φόρτιση σταθερής τάσης για να βελτιώσει τη διαδικασία και να αποτρέψει την υπέρταση.Αυτή η στρατηγική είναι αποτελεσματική για την ταχεία φόρτιση των μπαταριών μέχρι μια σημαντική χωρητικότητα πριν βελτιστοποιηθεί τα τελικά στάδια φόρτισης, εξασφαλίζοντας την αποτελεσματικότητα και την ασφάλεια.

Το CPCV λειτουργεί με διαφορετικούς τύπους μπαταριών, όπως το ιόν λιθίου, που χρειάζονται προσεκτική φόρτιση.Το σύστημα μετατρέπει μεταξύ CP και CV με βάση το επίπεδο φόρτισης της μπαταρίας και άλλους παράγοντες.

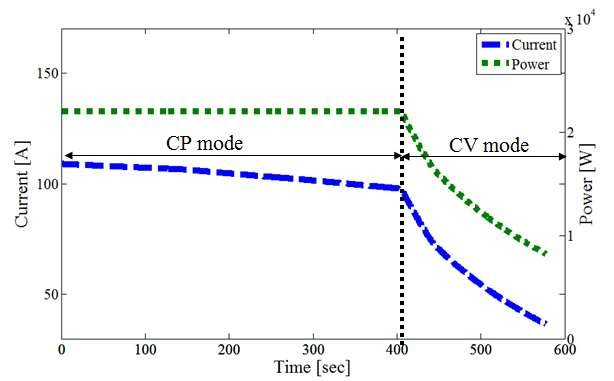

Εικόνα 6: Γράφημα της φόρτισης σταθερής ισχύος σταθερής ισχύος (CPCV)

Τύποι μπαταριών και συσκευών που επωφελούνται περισσότερο από τη φόρτιση CPCV

Οι μπαταρίες ταιριάζουν καλύτερα για φόρτιση CPCV

Η φόρτιση CPCV (σταθερή ισχύς σταθερής ισχύος) είναι ευεργετική για μπαταρίες ιόντων λιθίου (Li-ion) και λιθίου-πολυμερούς (LIPO).Αυτοί οι τύποι μπαταριών είναι συνηθισμένοι στις σύγχρονες συσκευές υψηλής τεχνολογίας.Η φόρτιση CPCV ξεκινά με μια σταθερή φάση ισχύος, όπου η μπαταρία απορροφά γρήγορα πολλή ενέργεια χωρίς να χτυπήσει τα επίπεδα υψηλής τάσης πολύ σύντομα.Μόλις η μπαταρία φτάσει σε μια ορισμένη τάση, η φόρτιση μετατοπίζεται σε μια φάση σταθερής τάσης, διατηρώντας τη σταθερή τάση για να ολοκληρωθεί η διαδικασία φόρτισης με ασφάλεια χωρίς να τονίζει ή να υπερθερμανθεί την μπαταρία.

Συσκευές που κερδίζουν από τη φόρτιση CPCV

• Smartphones και tablet: Αυτά τα gadgets χρειάζονται γρήγορη και αποτελεσματική φόρτιση για να βελτιώσουν τη διάρκεια ζωής και την απόδοση της μπαταρίας.

• φορητοί υπολογιστές: Παρόμοια με τα smartphones, οι φορητοί υπολογιστές επωφελούνται από τη γρήγορη αλλά ασφαλή φόρτιση, βοηθά στη διατήρηση της υγείας της μπαταρίας για παρατεταμένη χρήση στην ισχύ της μπαταρίας.

• Τα ηλεκτρικά οχήματα (EV): Οι EVs διαθέτουν μεγάλα πακέτα μπαταριών που επωφελούνται από τη φόρτιση CPCV.Η μέθοδος φορτίζει γρήγορα την μπαταρία σε υψηλό επίπεδο πριν μεταβείτε σε σταθερή τάση για να ολοκληρώσετε με ασφάλεια τη διαδικασία.

• Τα ηλεκτρικά εργαλεία: Οι μπαταρίες υψηλής χωρητικότητας στα ηλεκτρικά εργαλεία μπορούν να επαναφορτιστούν γρήγορα και με ασφάλεια με το CPCV, μειώνοντας το χρόνο διακοπής και εξασφαλίζοντας ότι τα εργαλεία είναι έτοιμα για χρήση.

Φόρτιση παλμών

Η φόρτιση του παλμού είναι μια μέθοδος που χρησιμοποιείται για τη φόρτιση των μπαταριών εφαρμόζοντας εκρήξεις υψηλού ρεύματος, ακολουθούμενη από περιόδους ανάπαυσης χωρίς ρεύμα ή σύντομη εκκένωση.Σε αντίθεση με τις παραδοσιακές μεθόδους που χρησιμοποιούν ένα σταθερό ρεύμα ρεύματος, η φόρτιση παλμών περιλαμβάνει κύκλους φόρτισης και ανάπαυσης.Αυτή η τεχνική στοχεύει στην αναπαραγωγή φυσικών διαδικασιών φόρτισης που βρίσκονται στα βιολογικά συστήματα, βελτιστοποιώντας την ισορροπία μεταξύ της εισόδου ενέργειας και της χημικής σταθερότητας της μπαταρίας.

Αυτή η μέθοδος μπορεί να προσαρμοστεί για διαφορετικούς τύπους μπαταριών, όπως μολύβδου-οξέος, νικελίου-καδμίου (NICD), υδρίδιο νικελίου-μετάλλου (NIMH) και μπαταρίες ιόντων λιθίου.Κάθε τύπος μπορεί να απαιτεί μοναδικές διαμορφώσεις παλμών, συμπεριλαμβανομένων των παραλλαγών της αντοχής, της διάρκειας, της διάρκειας και των περιόδων ανάπαυσης παλμών.

Ο παλμός που χρεώνει ένα μεγάλο όφελος είναι ότι μειώνει το σχηματισμό δενδριτών σε μπαταρίες ιόντων λιθίου.Οι δενδρίτες είναι δομές που μοιάζουν με βελόνες που μπορούν να σχηματίσουν κατά τη διάρκεια της φόρτισης και να προκαλέσουν βραχυκυκλώματα, μειώνοντας τη διάρκεια ζωής και την ασφάλεια της μπαταρίας.Η φύση στάσης και εκκίνησης της φόρτισης παλμών βοηθά στον έλεγχο του τρόπου με τον οποίο οι αποθέσεις λιθίου στα ηλεκτρόδια, μειώνοντας τον κίνδυνο σχηματισμού δενδριτών.

Η φόρτιση των παλμών μπορεί να βελτιώσει την απόδοση της μπαταρίας και τη διάρκεια ζωής μειώνοντας την παραγωγή θερμότητας κατά τη φόρτιση.Αυτό βοηθά στη διατήρηση της μπαταρίας στη σωστή θερμοκρασία, διατηρεί την ικανότητά της και επεκτείνει τη ζωή της.Αυτό είναι σημαντικό για μπαταρίες υψηλής χωρητικότητας σε ηλεκτρικά οχήματα και φορητή ηλεκτρονική συσκευή.

Η φόρτιση των παλμών μπορεί επίσης να επιταχύνει τη διαδικασία φόρτισης χωρίς να καταστρέψει την μπαταρία.Επιτρέπει την ταχύτερη αποκατάσταση ενέργειας σε σύγκριση με τη συνεχή ρεύμα φόρτισης και χρήσιμη για εφαρμογές που χρειάζονται γρήγορες ώρες επαναφόρτισης, όπως συστήματα ισχύος έκτακτης ανάγκης ή κατά τη διάρκεια των σύντομων στάσεων αυτοκινήτων.

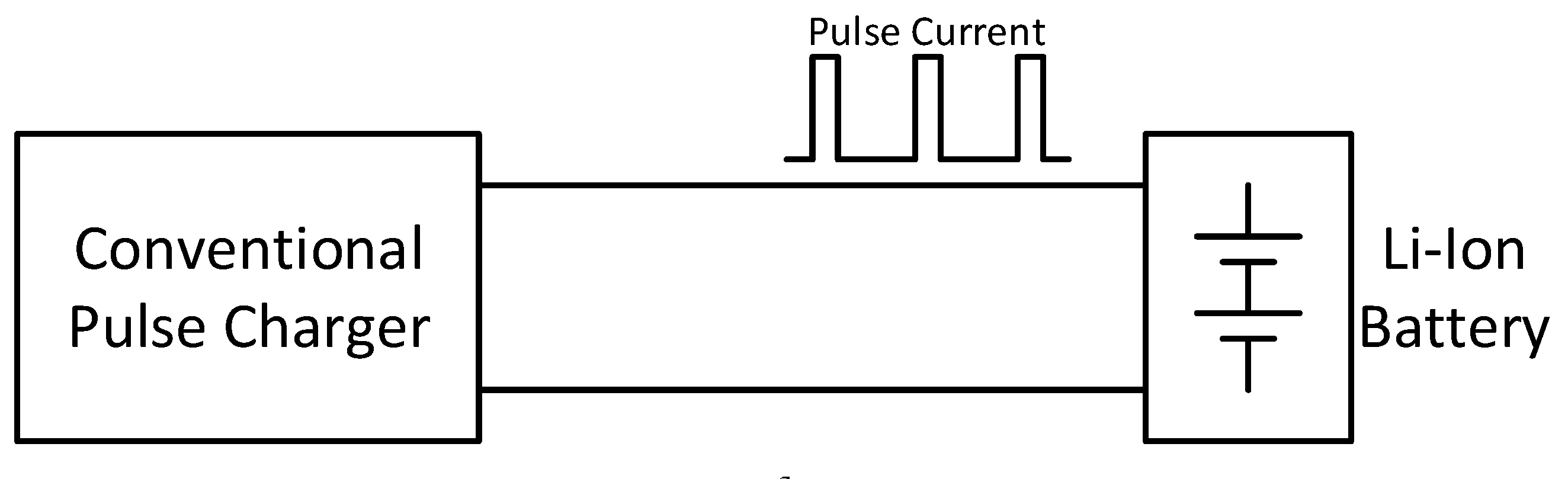

Εικόνα 7: Φόρτιση παλμών της μπαταρίας ιόντων λιθίου

Πώς λειτουργεί η φόρτιση παλμών？

Η φόρτιση παλμών είναι μια προηγμένη μέθοδος για τη φόρτιση των μπαταριών που στοχεύει στη βελτίωση της αποτελεσματικότητας και της διάρκειας ζωής των επαναφορτιζόμενων μπαταριών όπως τα κύτταρα νικελίου-καδμίου (NICD), κύτταρα νικελίου-μετάλλου (NIMH) και κύτταρα ιόντων λιθίου.Σε αντίθεση με τη φόρτιση του παραδοσιακού συνεχούς άμεσης ρεύματος (DC), η φόρτιση των παλμών προσφέρει φόρτιση σε σύντομες, ελεγχόμενες εκρήξεις ή παλμούς.Αυτή η μέθοδος βελτιστοποιεί τη διαδικασία φόρτισης και αντιμετωπίζει κοινά προβλήματα μπαταρίας όπως η υπερθέρμανση και το "φαινόμενο μνήμης" στις μπαταρίες NICD.

Οι λειτουργίες φόρτισης παλμών εφαρμόζοντας διαλείπουσα ένα υψηλότερο ρεύμα στην μπαταρία για σύντομη περίοδο ακολουθούμενη από περίοδο ανάπαυσης χωρίς ρεύμα.Αυτοί οι παλμοί μειώνουν τη συνολική θερμική τάση στην μπαταρία επιτρέποντας τη διάδοση της θερμότητας κατά τη διάρκεια των περιόδων ανάπαυσης, ελαχιστοποιώντας την αύξηση της θερμοκρασίας και την πιθανή βλάβη.

Οι φορτιστές παλμών χρησιμοποιούν δύο κύριους τύπους παλμών:

• Φορτίστε παλμούς: παλμούς υψηλού ρεύματος που φορτώνουν γρήγορα την μπαταρία.Το πλάτος, η διάρκεια και η συχνότητα αυτών των παλμών ποικίλλουν ανάλογα με τον τύπο και την κατάσταση της μπαταρίας.

• Αστέρους εκφόρτισης: Περιστασιακά διαστρεβλωμένα με παλμούς φορτίου, αυτά βοηθούν στην καταστροφή του ηλεκτρολύτη της μπαταρίας και μειώνουν το φαινόμενο μνήμης στις μπαταρίες NICD.

Ο φορτιστής ελέγχει τη διάρκεια των παλμών φόρτισης και τα διαστήματα μεταξύ τους χρησιμοποιώντας μηχανισμούς ανάδρασης που παρακολουθούν τις παραμέτρους της μπαταρίας όπως η τάση και η θερμοκρασία.Αυτή η ανατροφοδότηση επιτρέπει στον φορτιστή να προσαρμόσει τη διαδικασία φόρτισης, να ενισχύσει την αποδοχή φόρτισης της μπαταρίας και τη συνολική υγεία.

Φόρτιση

Η φόρτιση του Trickle είναι μια τεχνική που χρησιμοποιείται για να κρατήσει τις μπαταρίες πλήρως φορτισμένες, αποφεύγοντας την υπερβολική χρέωση.Λειτουργεί με την παροχή μιας μικρής, συνεπούς ροής ηλεκτρικής ενέργειας στην μπαταρία, ταιριάζοντας με το φυσικό ρυθμό αυτο-εκφόρτισης.Αυτή η μέθοδος είναι χρήσιμη για συσκευές που δεν χρησιμοποιούνται συχνά, εξασφαλίζοντας ότι παραμένουν φορτισμένες και έτοιμες χωρίς να βλάψουν την υγεία της μπαταρίας.

Αυτή η διαδικασία εφαρμόζει ένα ελάχιστο, συνεχές ρεύμα, ιδανικό για τη διατήρηση της φόρτισης της μπαταρίας σε μεγάλες περιόδους.Ο αργός ρυθμός φόρτισης διατηρεί την μπαταρία υγιή και έτοιμη για χρήση, ακόμη και όταν φορτίζεται πλήρως.Ενώ είναι επωφελές για τις μπαταρίες αναμονής, δεν συνιστάται για μπαταρίες ιόντων NIMH και λιθίου, καθώς μπορούν να καταστραφούν από παρατεταμένη φόρτιση χαμηλού επιπέδου.

Ο κύριος στόχος της φόρτισης είναι να διατηρηθεί μια μπαταρία με βέλτιστη φόρτιση επ 'αόριστον.Η διαδικασία φόρτισης της στάχτης περιλαμβάνει προσεκτικά τη ρύθμιση του ηλεκτρικού ρεύματος που ρέει στην μπαταρία.Ο φορτιστής ελέγχει πρώτα την τάση της μπαταρίας για να αποφασίσει πόσο ρεύμα πρέπει να παρέχει.Εάν η τάση είναι κάτω από το στόχο, ο φορτιστής προμηθεύει υψηλότερο ρεύμα για να το επαναφορτίσει.Μόλις επιτευχθεί η τάση στόχου, ο φορτιστής μεταβαίνει σε ένα χαμηλότερο, σταθερό ρεύμα που ταιριάζει με τον ρυθμό αυτο-εκφόρτισης της μπαταρίας.Αυτή η προσέγγιση διατηρεί πλήρως την μπαταρία χωρίς τον κίνδυνο υπερφόρτωσης, επεκτείνοντας τη ζωή και την απόδοσή της.

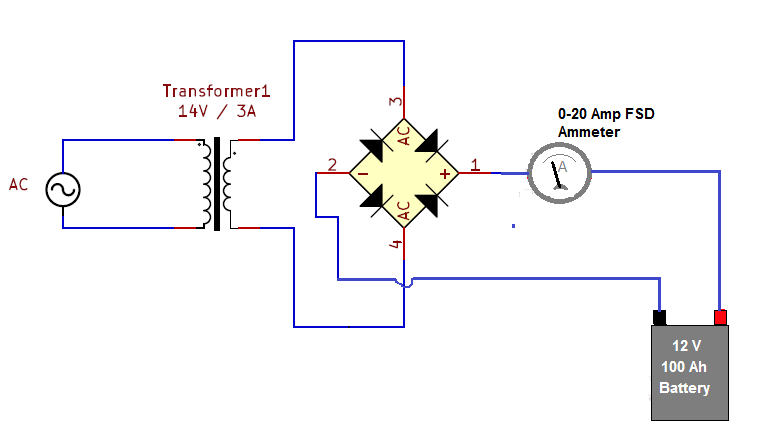

Εικόνα 8: Τροχαία φόρτισης μπαταρίας

Καταλληλότητα για διαφορετικούς τύπους μπαταριών και εφαρμογών

Μπαταρίες μολύβδου-οξέος: Τόσο η φόρτιση πλωτή όσο και η φόρτιση των παλμών είναι κατάλληλες.Η φόρτιση επιπλέων προτιμάται συχνά για σταθερές χρήσεις όπως συστήματα έκτακτης ανάγκης.

Μπαταρίες Nickel-Cadmium: Αυτές οι μπαταρίες μπορούν να χρησιμοποιήσουν τόσο τη φόρτιση των παλμών όσο και των επιπλέων, ευεργετική όταν η υπερβολική χρέωση είναι ανησυχητική.

Μπαταρίες ιόντων λιθίου: Αυτές δεν είναι κατάλληλες για φόρτιση ή επιπλέουσες φόρτιση λόγω της ευαισθησίας τους στην υπερφόρτιση.Η φόρτιση των παλμών, με ελεγχόμενες εκρήξεις και τα κατάλληλα κυκλώματα, είναι καλύτερα κατάλληλη για την προστασία και τη διατήρηση των μπαταριών ιόντων λιθίου.

Φόρτιση σταθερού ρεύματος πολλαπλών σταδίων (MCC)

Η φόρτιση σταθερού ρεύματος πολλαπλών σταδίων (MCC) είναι μια προηγμένη τεχνική για τη φόρτιση κυττάρων μπαταριών, ειδικά των μπαταριών ιόντων λιθίου και μολύβδου-οξέος.Αυτή η μέθοδος περιλαμβάνει ξεχωριστά στάδια της σταθερής φόρτισης ρεύματος, καθένα από τα οποία είναι προσαρμοσμένα σε διαφορετικές φάσεις του κύκλου φόρτισης της μπαταρίας.Ο κύριος στόχος της χρέωσης MCC είναι η ενίσχυση της υγείας της μπαταρίας και της μακροζωίας, προσαρμόζοντας το ρεύμα που παραδίδεται κατά τη διάρκεια διαφόρων σταδίων της διαδικασίας φόρτισης.

Στο πρώτο στάδιο, εφαρμόζεται ένα υψηλότερο σταθερό ρεύμα για να φορτιστεί γρήγορα την μπαταρία σε ένα τμήμα της χωρητικότητάς του.Αυτή η φάση, γνωστή ως χύδην φόρτιση, αυξάνει αποτελεσματικά το επίπεδο φόρτισης της μπαταρίας.

Καθώς η μπαταρία φτάνει σε ορισμένα όρια τάσης, το σύστημα φόρτισης μετατοπίζεται σε στάδια με χαμηλότερα ρεύματα.Αυτά τα στάδια παρέχουν λεπτότερο έλεγχο, εμποδίζοντας την υπερφόρτιση και τη μείωση της πίεσης στα κύτταρα της μπαταρίας.Αυτή η προσεκτική διαμόρφωση συμβάλλει στη διατήρηση της διάρκειας ζωής και της αποτελεσματικότητας της μπαταρίας.

Εικόνα 9: Γράφημα της φόρτισης σταθερού ρεύματος πολλαπλών σταδίων (MCC)

Πλεονεκτήματα της φόρτισης MCC

Αποψη	Φόρτιση MCC
Μπαταρία Υγεία	Ελαχιστοποιεί το άγχος κατά τη φόρτιση
Ρεύμα Προσαρμογή	Ρυθμίζεται με βάση το επίπεδο φόρτισης της μπαταρίας
Υπερθέρμανση Πρόληψη	Μειώνει το ρεύμα καθώς το φορτίο αυξάνεται σε αποτρέψτε την υπερθέρμανση
Μπαταρία Μακροβιότητα	Ενισχύει τη συνολική υγεία και μακροζωία
Θερμοκρασία Διαχείριση	Διατηρεί τη θερμοκρασία μέσα σε βέλτιστες περιοχές
Δυναμικό Διαχείριση	Αποτρέπει την υπερβολική τάση τάσης
Αποδοτικότητα	Οι χρεώσεις γρήγορα χωρίς να θυσιάζονται ασφάλεια
Ικανότητα και σταθερότητα	Διατηρεί υψηλότερη χωρητικότητα και σταθερότητα κατά τη διάρκεια ζωής
Εφαρμογή Επιτηδειότητα	Κατάλληλο για διάφορες εφαρμογές (Ηλεκτρονικά, οχήματα)

Τρέχουσα φόρτιση

Η φόρτιση ρεύματος κωνικού, που προέρχεται από τη μέθοδο σταθερής τάσης, μειώνει το ρεύμα φόρτισης καθώς αυξάνεται η τάση της μπαταρίας.Αυτή η απλούστερη μέθοδος απαιτεί προσεκτική παρακολούθηση για την πρόληψη της υπερφόρτωσης, ειδικά σε σφραγισμένες μπαταρίες μολύβδου-οξέος, για να αποφευχθεί η υποβάθμιση ή η αποτυχία.

Καθώς η μπαταρία φορτίζει, η εσωτερική αντίσταση της ανεβαίνει και μπορεί να προκαλέσει υψηλότερες θερμοκρασίες και πιθανές ζημιές εάν το αρχικό υψηλό ρεύμα φόρτισης διατηρείται το ίδιο.Μείωση του ρεύματος, ο φορτιστής εξασφαλίζει ότι η μπαταρία παίρνει λιγότερο ρεύμα καθώς φορτίζει περισσότερο, μειώνοντας τον κίνδυνο υπερθέρμανσης και επέκτασης της διάρκειας ζωής της μπαταρίας.

Σε σύγκριση με άλλες μεθόδους φόρτισης της μπαταρίας, η φόρτιση ρεύματος κωνικού είναι απλούστερη και συχνά ασφαλέστερη.Είναι διαφορετικό από τις πιο σύνθετες τεχνικές όπως η φόρτιση παλμών ή η φόρτιση σταθερού ρεύματος/σταθερής τάσης (CC/CV) που χρησιμοποιείται για μπαταρίες ιόντων λιθίου.Αυτές οι μέθοδοι μπορούν να φορτίσουν μπαταρίες ταχύτερα και πιο αποτελεσματικά, αλλά χρειάζονται πιο προηγμένα συστήματα για τον έλεγχο της διαδικασίας φόρτισης με ασφάλεια.

Φόρτιση

Επίσης γνωστή ως αντανακλαστική ή αρνητική φόρτιση παλμών, η φόρτιση Burp περιλαμβάνει σύντομους παλμούς εκκένωσης κατά τη διάρκεια της φόρτισης.Η φόρτιση BURP είναι μια μέθοδος που χρησιμοποιείται για την ενίσχυση της μακροζωίας και της αποτελεσματικότητας των μπαταριών που βασίζονται σε νικέλιο, όπως οι μπαταρίες νικελίου-καδμίου (NICD) και νικελίου-μετάλλου (NIMH).Αυτή η τεχνική περιλαμβάνει τη διακοπή της διαδικασίας φόρτισης με παλμούς σύντομης εκφόρτισης.Αυτές οι σύντομες απορρίψεις απελευθερώνουν φυσαλίδες αερίου που συσσωρεύονται στα κύτταρα της μπαταρίας κατά τη διάρκεια της κανονικής φόρτισης.Αυτή η απελευθέρωση, που συχνά ονομάζεται "burping", εμποδίζει τη συσσώρευση πίεσης και μειώνει το φαινόμενο μνήμης, μια κατάσταση που μπορεί να μειώσει την χωρητικότητα και τη διάρκεια ζωής της μπαταρίας εάν επαναφορτιστεί επανειλημμένα χωρίς να απορριφθεί πλήρως.

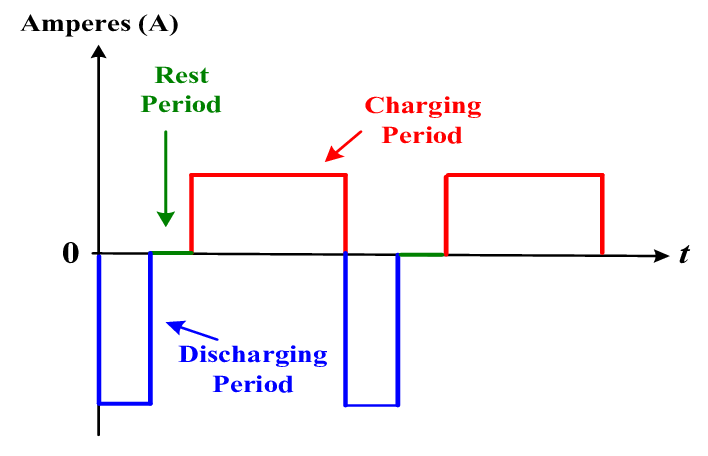

Εικόνα 10: Διάγραμμα φόρτισης Burp

Πώς λειτουργεί η φόρτιση Burp？

Δείτε πώς λειτουργεί και γιατί είναι ευεργετικό:

Κατά τη φόρτιση, αυτές οι μπαταρίες μπορούν να σχηματίσουν φυσαλίδες αερίου στα ηλεκτρόδια τους, εμποδίζοντας τη ροή της ηλεκτρικής ενέργειας.Η φόρτιση Burp περιλαμβάνει σύντομες απορρίψεις, ή "burps", που βοηθούν να σκάσουν αυτές τις φυσαλίδες, διατηρώντας την ηλεκτρική ρέοντας ομαλά.

Οι σύντομες απορρίψεις βοηθούν στη διατήρηση του εσωτερικού περιβάλλοντος της μπαταρίας.Μείωση της συσσώρευσης αερίου και της εσωτερικής πίεσης, η φόρτιση Burp εξασφαλίζει μια πιο ομοιόμορφη κατανομή της φόρτισης μέσα στην μπαταρία.

Η φόρτιση BURP μειώνει τον κίνδυνο υπερφόρτωσης και υπερθέρμανσης, κοινά προβλήματα με τις παραδοσιακές μεθόδους φόρτισης.Αυτό καθιστά τη διαδικασία φόρτισης γρηγορότερα και εξασφαλίζει ότι η μπαταρία χρεώνει πλήρως και ομοιόμορφα.

Με την πρόληψη της συσσώρευσης φυσικού αερίου και της υπερθέρμανσης, η φόρτιση Burp βοηθά στη διατήρηση των εσωτερικών εξαρτημάτων της μπαταρίας.Αυτό οδηγεί σε μεγαλύτερη διάρκεια ζωής για την μπαταρία.

Φόρτιση IUI

Η φόρτιση IUI είναι μια σύγχρονη μέθοδος για την ταχεία φόρτιση των τυποποιημένων μπαταριών μολύβδου-οξέος.Περιλαμβάνει τρεις φάσεις: μια αρχική φάση σταθερού ρεύματος έως ότου επιτευχθεί τάση καθορισμού, μια φάση σταθερής τάσης όπου το ρεύμα μειώνεται μέχρι ένα άλλο προκαθορισμένο επίπεδο και μια τελική επιστροφή στο σταθερό ρεύμα.Αυτή η προσέγγιση εξασφαλίζει ακόμη και σε όλα τα κύτταρα, μεγιστοποιώντας την απόδοση και τη διάρκεια ζωής.

Η μέθοδος φόρτισης IUI είναι επωφελής για τις τυποποιημένες πλημμυρισμένες μπαταρίες μολύβδου-οξέος επειδή εξασφαλίζει ακόμη και τη φόρτιση σε όλα τα κύτταρα, καλό για τη διατήρηση της βέλτιστης απόδοσης και την επέκταση της συνολικής διάρκειας ζωής της μπαταρίας.Η IUI φόρτισης ελέγχει το ρεύμα και την τάση για την πρόληψη της υπερφόρτωσης ή της υποβολής, μειώνοντας τον κίνδυνο βλάβης της μπαταρίας.Επίσης, συντομεύει το χρόνο φόρτισης, καθιστώντας τον αποτελεσματικό και πρακτικό για πολλές χρήσεις.

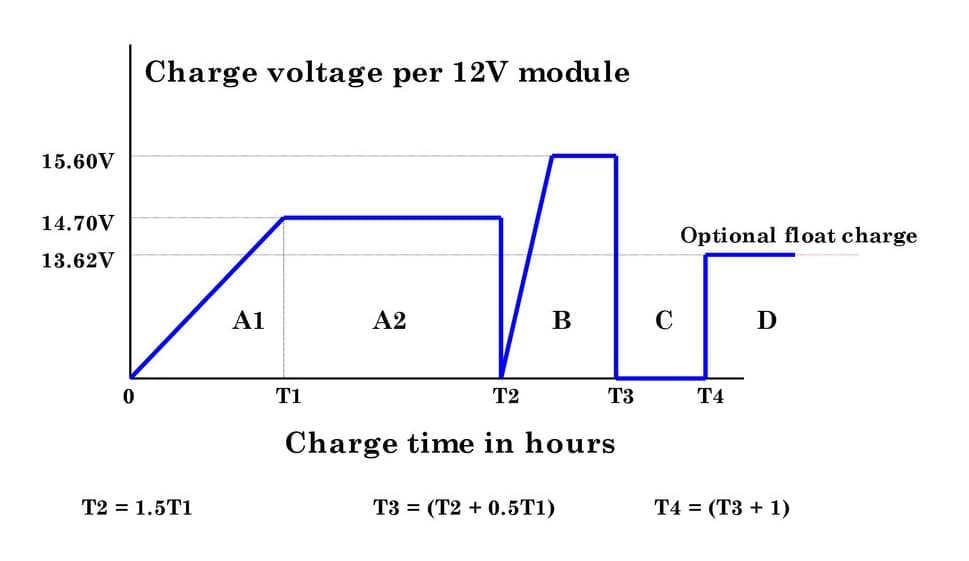

Εικόνα 11: Διάγραμμα φόρτισης IUI

Επιπλέουσα φόρτιση

Η φόρτιση Float είναι μια τεχνική που χρησιμοποιείται κυρίως με μπαταρίες μολύβδου-οξέος σε συστήματα ισχύος έκτακτης ανάγκης.Αυτή η μέθοδος περιλαμβάνει τη σύνδεση της μπαταρίας και του φορτίου σε μια πηγή σταθερής τάσης.Η τάση διατηρείται ακριβώς κάτω από τη μέγιστη χωρητικότητα της μπαταρίας.Αυτός ο προσεκτικός έλεγχος της τάσης εμποδίζει την υπερφόρτιση και εξασφαλίζει ότι η μπαταρία είναι πάντα έτοιμη για χρήση.

Πρακτικά, η φόρτιση Float διατηρεί την μπαταρία πλήρως έτοιμη χωρίς τον κίνδυνο υπερφόρτωσης.Η πηγή σταθερής τάσης αντισταθμίζει τη φυσική αυτο-εκφόρτωση της μπαταρίας, διατηρώντας τη φόρτιση σε ένα βέλτιστο επίπεδο.Αυτή η μέθοδος είναι πολύ χρήσιμη για συστήματα όπου η μπαταρία πρέπει να είναι έτοιμη ανά πάσα στιγμή, όπως αδιάλειπτα τροφοδοτικά (UPS), φωτισμό έκτακτης ανάγκης και γεννήτριες αναμονής.

Χρησιμοποιώντας τη φόρτιση πλωτήρα βοηθά στη διατήρηση της αξιοπιστίας της μπαταρίας, διασφαλίζοντας ότι μπορεί να παρέχει ενέργεια όταν απαιτείται.Μειώνει επίσης την ανάγκη για συχνή συντήρηση και παρακολούθηση, καθιστώντας τον πρακτικό και αποτελεσματικό τρόπο για να διατηρηθούν τα συστήματα ισχύος έκτακτης ανάγκης έτοιμοι.

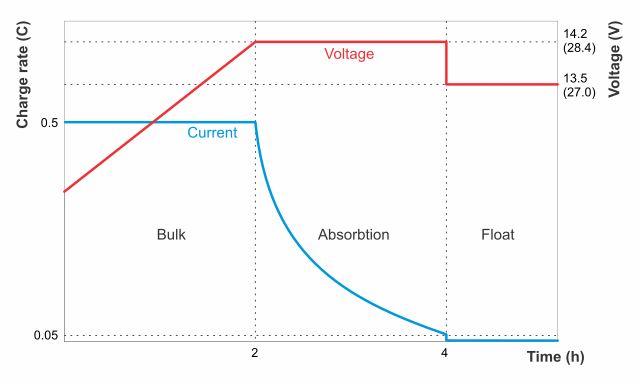

Εικόνα 12: Διάγραμμα φόρτισης επιπλέων

Τυχαία φόρτιση

Η τυχαία φόρτιση είναι μια μέθοδος που χρησιμοποιείται όταν η τροφοδοσία είναι αναξιόπιστη ή αλλάζει πολύ.Αυτό συμβαίνει συχνά σε καταστάσεις όπως τα οχήματα με μεταβαλλόμενες ταχύτητες του κινητήρα ή ηλιακούς συλλέκτες που επηρεάζονται από τον καιρό.

Στα οχήματα, οι ταχύτητες του κινητήρα μπορούν να ποικίλουν πολύ, προκαλώντας ακανόνιστες εξόδους ισχύος που δυσκολεύουν τη σωστή φόρτιση μιας μπαταρίας.Ομοίως, τα ηλιακά πάνελ παράγουν ηλεκτρική ενέργεια με βάση το φως του ήλιου και μπορούν να αλλάξουν γρήγορα λόγω σύννεφων ή ώρας της ημέρας.Αυτές οι αλλαγές μπορούν να δώσουν μεγάλη πίεση στις μπαταρίες, αν δεν αντιμετωπιστούν σωστά.

Για να αντιμετωπιστεί αυτά τα θέματα, η τυχαία φόρτιση χρησιμοποιεί ειδικές τεχνικές για τη διαχείριση των συνθηκών μεταβλητής φόρτισης.Αυτές περιλαμβάνουν προηγμένους αλγόριθμους και έξυπνα συστήματα φόρτισης που προσαρμόζονται σε πραγματικό χρόνο στις αλλαγές τροφοδοσίας.Με τη συνεχή παρακολούθηση της ισχύος εισόδου και την προσαρμογή της διαδικασίας φόρτισης, αυτά τα συστήματα προστατεύουν την μπαταρία από ζημιές που προκαλούνται από κυμαινόμενη ισχύ.

Η τυχαία φόρτιση εξασφαλίζει επίσης ότι η μπαταρία λειτουργεί καλά και διαρκεί περισσότερο, ακόμη και με μια ασυνεπή πηγή ενέργειας.Αποτρέπει την υπερφόρτιση κατά τη διάρκεια των υπερτάσεων ισχύος και διασφαλίζει ότι υπάρχει αρκετή φόρτιση κατά τη διάρκεια των σταγόνων στην εξουσία.

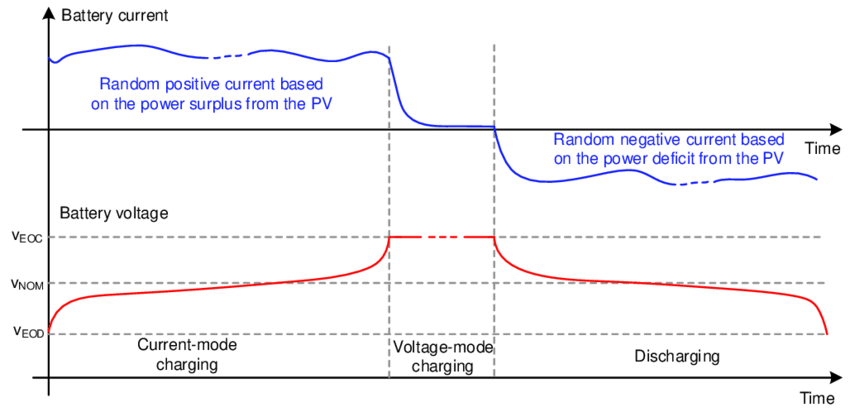

Εικόνα 13: γράφημα για την τυχαία φόρτιση

Σύναψη

Η διερεύνηση διαφορετικών τρόπων φόρτισης των μπαταριών δείχνει πόσο σημαντικό είναι να βελτιωθεί η τεχνολογία της μπαταρίας για την κάλυψη των αυξανόμενων αναγκών των σύγχρονων συσκευών και συστημάτων.Βασικές μέθοδοι όπως η σταθερή τάση και το σταθερό ρεύμα, καθώς και οι πιο προηγμένες τεχνικές όπως η υβριδική CVCC και η σταθερή φόρτιση ισχύος, έχουν τα δικά τους πλεονεκτήματα και είναι καλύτερες για συγκεκριμένους τύπους μπαταριών και χρήσεων.Η πρόοδος στα υλικά για ηλεκτρόδια, τα συστήματα διαχείρισης μπαταριών και η χρήση της έξυπνης τεχνολογίας είναι σημαντικά για την καθιστώντας τις μπαταρίες καλύτερες και ασφαλέστερες.Το μέλλον της φόρτισης της μπαταρίας εξαρτάται από την ανάπτυξη και τη χρήση αυτών των τεχνολογιών για να διασφαλιστεί ότι είναι βιώσιμες, αποτελεσματικές και αξιόπιστες.

Συχνές ερωτήσεις [FAQ]

1. Ποιοι είναι οι τρεις κύριοι τύποι φόρτισης;

Αργή φόρτιση: Αυτή η μέθοδος χρησιμοποιεί την τυπική ισχύ AC (εναλλασσόμενο ρεύμα) που βρίσκεται σε οικιστικές ρυθμίσεις.Οι φορτιστές λειτουργούν σε χαμηλότερα επίπεδα ισχύος (έως και 3 kW), καθιστώντας την κατάλληλη για τη φόρτιση μιας ημέρας.

Γρήγορη φόρτιση: Οι γρήγοροι φορτιστές χρησιμοποιούν υψηλότερα επίπεδα ισχύος εναλλασσόμενου ρεύματος (έως 22 kW) και βρίσκονται σε δημόσιους σταθμούς φόρτισης.Μπορούν να φορτίσουν μια μπαταρία ηλεκτρικού οχήματος (EV) ταχύτερα από τους αργούς φορτιστές, συνήθως μέσα σε λίγες ώρες.

Ταχεία φόρτιση: Αυτοί είναι οι πιο γρήγοροι φορτιστές διαθέσιμοι, χρησιμοποιώντας ισχύ DC (άμεσο ρεύμα).Μπορούν να τροφοδοτήσουν το μεγαλύτερο μέρος της χωρητικότητας της μπαταρίας της EV σε λιγότερο από μία ώρα.Τα επίπεδα ισχύος ξεκινούν από περίπου 50 kW και μπορούν να φτάσουν στα 350 kW για τα πιο προηγμένα συστήματα.

2. Ποιοι είναι οι διαφορετικοί τύποι χρεώσεων;

Ανά λεπτό χρέωση: Αυτή η δομή τιμολόγησης χρεώνει τους χρήστες με βάση το χρονικό διάστημα που συνδέεται με τον φορτιστή, ανεξάρτητα από την ποσότητα ηλεκτρικής ενέργειας που καταναλώνεται.

Σύμφωνα με τη φόρτιση KWH: Πρόκειται για ένα μοντέλο τιμολόγησης που βασίζεται στη χρήση, όπου οι χρήστες χρεώνονται με βάση την ηλεκτρική ενέργεια που καταναλώνεται από το όχημά τους σε κιλοβατρες ώρες.Αυτή η μέθοδος θεωρείται πιο δίκαιη, καθώς συσχετίζεται άμεσα με τη χρησιμοποιούμενη ενέργεια.

Επίπεδο φόρτισης: Ορισμένοι σταθμοί φόρτισης προσφέρουν ένα κατ 'αποκοπή επιτόκιο για ένα συγκεκριμένο παράθυρο φόρτισης, όπως μια ώρα ή μια ημέρα, και μπορεί να είναι επωφελής για μεγαλύτερες στάσεις.

3. Τι είναι η λειτουργία MODE 1 και MODE 2;

Λειτουργία 1 Φόρτιση: Αυτή είναι η απλούστερη μορφή φόρτισης EV, όπου το όχημα συνδέεται απευθείας σε μια τυπική οικιακή ηλεκτρική πρίζα χωρίς ειδικό εξοπλισμό.Είναι αργή και χρησιμοποιείται για μικρότερα οχήματα ή για τη φόρτιση στο σπίτι.

Λειτουργία 2 Φόρτιση: Αυτή η λειτουργία περιλαμβάνει επίσης τη φόρτιση από μια τυπική ηλεκτρική πρίζα, αλλά περιλαμβάνει ένα καλώδιο με ενσωματωμένη συσκευή προστασίας.Αυτή η συσκευή διασφαλίζει την ηλεκτροπληξία και άλλους πιθανούς ηλεκτρικούς κινδύνους, καθιστώντας το πιο ασφαλές από τον τρόπο 1 και πιο ευπροσάρμοστο.

4. Πώς να διατηρήσετε την υγεία της μπαταρίας στο 100%;

Αποφύγετε την ακραία φόρτιση: Μην φορτίζετε συστηματικά την μπαταρία στο 100% ή αφήστε την να αποστραγγιστεί στο 0%.Διατηρήστε τη χρέωση μεταξύ 20% και 80%.

Θερμοκρασία ελέγχου: Οι μπαταρίες λειτουργούν καλύτερα σε μέτριες θερμοκρασίες.Αποφύγετε την έκθεση της μπαταρίας σε ακραίο κρύο ή θερμότητα.

Χρησιμοποιήστε φορτιστές που συνιστούν κατασκευαστή: Χρησιμοποιείτε πάντα τον εξοπλισμό φόρτισης που συνιστά ο κατασκευαστής οχημάτων για να αποφύγετε την καταστροφή της μπαταρίας.

Τακτική χρήση και συντήρηση: Τακτική χρήση και έγκαιρη συντήρηση Ελέγχει βοήθεια στη διατήρηση της υγείας της μπαταρίας.Οι μεγάλες περιόδους αδράνειας μπορούν να υποβαθμίσουν την απόδοση της μπαταρίας.

5. Ποια είναι η καλύτερη ρύθμιση για τη φόρτιση μιας μπαταρίας;

Ταχύτητα φόρτισης: Η γρήγορη φόρτιση είναι βολική, αλλά μπορεί να τονίσει την μπαταρία.Οι αργές ή μέτριες ταχύτητες φόρτισης είναι προτιμότερες για καθημερινή χρήση για την επέκταση της διάρκειας ζωής της μπαταρίας.

Έλεγχος θερμοκρασίας: Η φόρτιση σε ένα ελεγχόμενο περιβάλλον όπου η θερμοκρασία είναι μέτρια συμβάλλει στη διατήρηση της υγείας και της αποτελεσματικότητας της μπαταρίας.

Εύρος φόρτισης: Η διατήρηση της κατάστασης φόρτισης της μπαταρίας μεταξύ 20% και 80% κατά τη διάρκεια της τακτικής χρήσης μπορεί να επηρεάσει τη μακροζωία και την απόδοσή της.
