CD4050 μη μετατροπής buffer IC: Μια ολοκληρωμένη επισκόπηση

Το CD4050 IC είναι ένα ευρέως χρησιμοποιούμενο τσιπ hex buffer που διαθέτει έξι buffer μη μετατροπής.Είναι ιδανικό για εφαρμογές όπως η ανάπλαση σήματος και η μετατροπή επιπέδου τάσης.Αυτό το άρθρο καλύπτει τα χαρακτηριστικά του, τις αρχές λειτουργίας, τη διαμόρφωση των ακίδων και τις εφαρμογές με έναν απλό τρόπο φιλικό προς τον αναγνώστη.

Κατάλογος

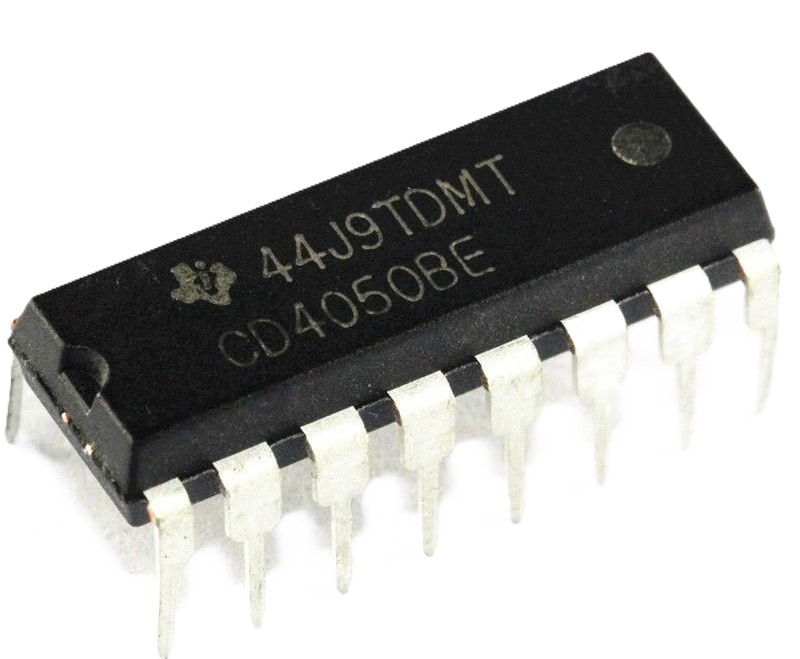

Επισκόπηση CD4050 IC

Ο CD4050 Το IC είναι ένα hex buffer chip με έξι buffer που δεν ανατρέπονται που μετατρέπουν τα σήματα αμετάβλητα, ιδανικά για μετατροπή επιπέδου τάσης και αναγέννηση σήματος.Μπορεί να οδηγήσει μέχρι και δύο συσκευές TTL ή DTL ταυτόχρονα, προσφέροντας αξιόπιστη απόδοση με χαμηλή κατανάλωση ενέργειας.Η υψηλή ικανότητα ρεύματος του νεροχύτη εξασφαλίζει ότι χειρίζεται αποτελεσματικά πολλαπλά φορτία, καθιστώντας την μια ευέλικτη επιλογή για ψηφιακά κυκλώματα.

Βασικά χαρακτηριστικά και προδιαγραφές

Αυτή η ενότητα παρέχει τα βασικά στοιχεία και τις προδιαγραφές του CD4050 IC, συμπεριλαμβανομένης της τάσης λειτουργίας, της κατανάλωσης ρεύματος και των μετρήσεων απόδοσης.

Παράμετρος	Προσδιορισμός
Τάση λειτουργίας	3V - 15V DC
Τρέχουσα κατανάλωση (μέγιστο)	50mA
Δυνατότητα ρεύματος νεροχύτη	Υψηλό ρεύμα νεροχύτη για την οδήγηση 2 φορτίων TTL
Μέγιστη τάση εξόδου χαμηλού επιπέδου	0,5V σε 5V VCC
Ελάχιστη τάση εξόδου υψηλού επιπέδου	4.95V στο 5V VCC

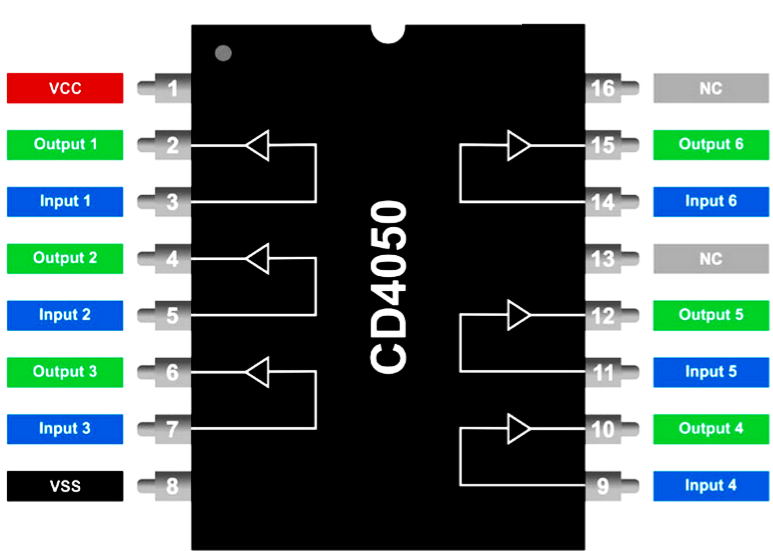

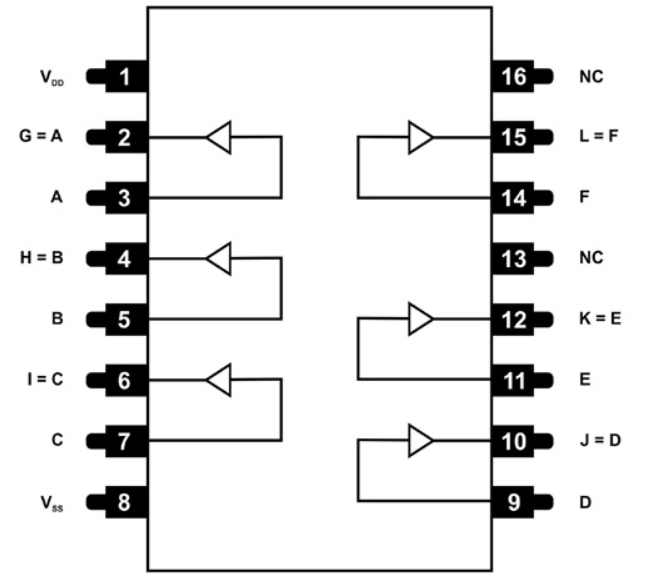

CD4050 IC PIN Περιγραφή

Αριθμός PIN	Τύπος καρφίτσας	Περιγραφή/κατεύθυνση
1	VCC	Θετική παροχή εισόδου
2	σολ	Μη αντιστημονισμένη έξοδο 1
3	ΕΝΑ	Είσοδος 1
4	H	Μη αντιστημονική έξοδο 2
5	σι	Είσοδος 2
6	εγώ	Μη αντιστημονική έξοδο 3
7	ντο	Είσοδος 3
8	VSS	Αρνητική προσφορά
9	ρε	Είσοδος 4
10	J	Μη αντιστημονική έξοδο 4
11	μι	Είσοδος 5
12	K	Μη αντιστημονική έξοδο 5
13	Nc	Χωρίς σύνδεση
14	φά	Είσοδος 6
15	μεγάλο	Μη αντιστημονική έξοδο 6
16	Nc	Χωρίς σύνδεση

Λειτουργική λειτουργία του buffer non-in-in-in-ρύθμισης CD4050

Το CD4050 IC έχει σχεδιαστεί με buffer μη μετατροπής που διατηρούν το σήμα εισόδου όπως είναι, χωρίς να αλλάζουν τη λογική του κατάσταση.Σε αντίθεση με έναν μετατροπέα, ο οποίος αναστρέφει το σήμα, ένα buffer που δεν αντιστοιχεί σε επαφή εξασφαλίζει ότι η έξοδος ταιριάζει με την είσοδο.Ο πρωταρχικός σκοπός του είναι να ενισχύσει το σήμα, παρέχοντας ένα σαφές υψηλό ή χαμηλό στην έξοδο.

Κάθε buffer εντός του IC έχει μία μόνο είσοδο και μία μόνο έξοδο.Η έξοδος είναι πάντα ίση με την είσοδο, καθιστώντας την κατάλληλη για εφαρμογές όπου η ακεραιότητα του σήματος πρέπει να διατηρηθεί.Αυτά τα buffer μπορούν επίσης να εισαγάγουν μια μικρή καθυστέρηση διάδοσης, η οποία μπορεί να είναι χρήσιμη σε συγκεκριμένα σχέδια κυκλώματος.

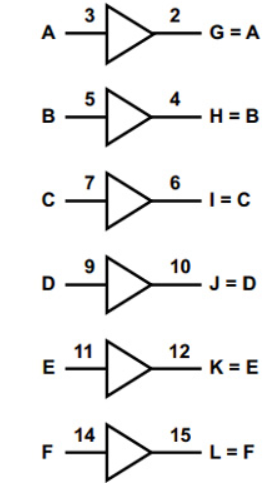

Εσωτερικός σχεδιασμός και λογικό διάγραμμα του CD4050 IC

Η εσωτερική δομή του CD4050 IC περιέχει έξι buffer μη μετατροπής, το καθένα συνδεδεμένο με συγκεκριμένες ακίδες εισόδου και εξόδου.Η παρακάτω εικόνα δείχνει τον τρόπο διατάξεως αυτά τα buffer μέσα στο IC και παρουσιάζει τις συνδέσεις τους με τις αντίστοιχες ακίδες.Για παράδειγμα, όταν εφαρμόζεται ένα σήμα για την είσοδο Α (ακροδέκτης 3), η έξοδος θα είναι πανομοιότυπη στο G (ακροδέκτης 2).Ομοίως, η είσοδος Β αντιστοιχεί στην έξοδο H, εισροή C στην έξοδο I και ούτω καθεξής.

Αυτή η συνεπής συμπεριφορά εξασφαλίζει ότι το IC αντικατοπτρίζει αξιόπιστα σήματα εισόδου στις εξόδους της χωρίς αλλαγές στη λογική τους κατάσταση.

Ο παρακάτω πίνακας υπογραμμίζει τον πίνακα αλήθειας για το IC, επιβεβαιώνοντας ότι η έξοδος ταιριάζει πάντα με την είσοδο.Εάν η είσοδος είναι υψηλή ή χαμηλή, η έξοδος αντικατοπτρίζει την ίδια κατάσταση, εξασφαλίζοντας την απρόσκοπτη ακεραιότητα του σήματος.

Σήμα εισόδου (A, B, C, D, E, F)	Σήμα εξόδου (g, h, i, j, k, l)
ΨΗΛΑ	ΨΗΛΑ
ΧΑΜΗΛΟΣ	ΧΑΜΗΛΟΣ

Παραλλαγές και διαθεσιμότητα πακέτων

• SOIC

• PDIP

• CDIP

Εφαρμογές του CD4050 IC

Μετατροπέας υψηλής έως χαμηλής λογικής επιπέδου

Το CD4050 IC χρησιμοποιείται για την ασφαλή προσαρμογή των σημάτων από υψηλότερα σε χαμηλότερα επίπεδα τάσης, επιτρέποντας τη συμβατότητα μεταξύ των κυκλωμάτων που λειτουργούν σε διαφορετικές τάσεις.

DTL ή TTL HEX μετατροπείς

Αυτό το IC χρησιμεύει ως μετατροπέας HEX, επιτρέποντας την ομαλή διασύνδεση μεταξύ οικογενειών λογικής DTL και TTL, χειρίζοντας πολλαπλά σήματα με ευκολία.

CMOS ρεύμα νεροχύτη ή πρόγραμμα οδήγησης πηγής

Το CD4050 μπορεί να λειτουργήσει ως ρεύμα νεροχύτη ή πηγή, εξασφαλίζοντας αποτελεσματικά τη σταθερή ροή ρεύματος για να οδηγήσει σε συστήματα CMOS αποτελεσματικά.

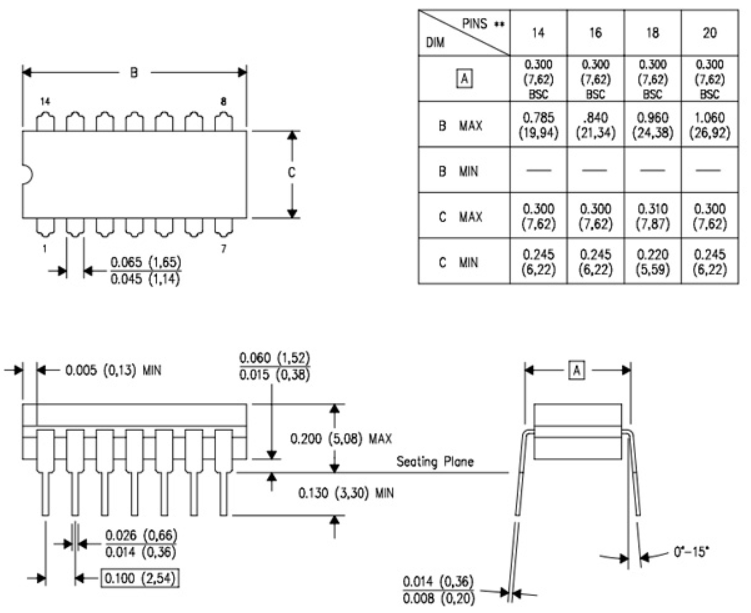

2D μοντέλο και αναφορά σχεδιασμού PCB

Το 2D μοντέλο του IC που δεν αναφέρει το IC, που φαίνεται παρακάτω, περιλαμβάνει τις διαστάσεις του τόσο σε χιλιοστά όσο και σε ίντσες.Αυτές οι πληροφορίες είναι χρήσιμες για τη δημιουργία προσαρμοσμένων αποτυπωμάτων και είναι ιδανικές για χρήση στο PCB Design και CAD μοντελοποίησης.
