Connector BNC: Σχεδιασμός, τύποι και εφαρμογές

Ο σύνδεσμος COAX BNC είναι ένα κύριο μέρος των συστημάτων ραδιοσυχνοτήτων (RF), που εκτιμάται για την απλότητα και την αξιοπιστία του.Είναι δημοφιλές επειδή είναι εύκολο στη χρήση και λειτουργεί καλά, καθιστώντας την κοινή επιλογή σε συσκευές όπως παλμογόνα, γεννήτριες ήχου, μετρητές ισχύος και γεννήτριες λειτουργιών.Ένα άλλο χαρακτηριστικό είναι ο μηχανισμός κλειδώματος Bayonet που διατηρεί την σύνδεση ασφαλή και την εμποδίζει να χαλαρώσει λόγω μικρών κινήσεων που θα μπορούσαν να επηρεάσουν την ποιότητα του σήματος.Ο σύνδεσμος BNC διατηρεί επίσης συνεπή αντίσταση, μειώνοντας την απώλεια σήματος και τον προβληματισμό.Το άρθρο εξετάζει προσεκτικά τους διαφορετικούς τύπους συνδετήρων BNC, σχέδια, τρόπους συναρμολόγησης και συγκρίνει τις με άλλους συνδέσμους.

Κατάλογος

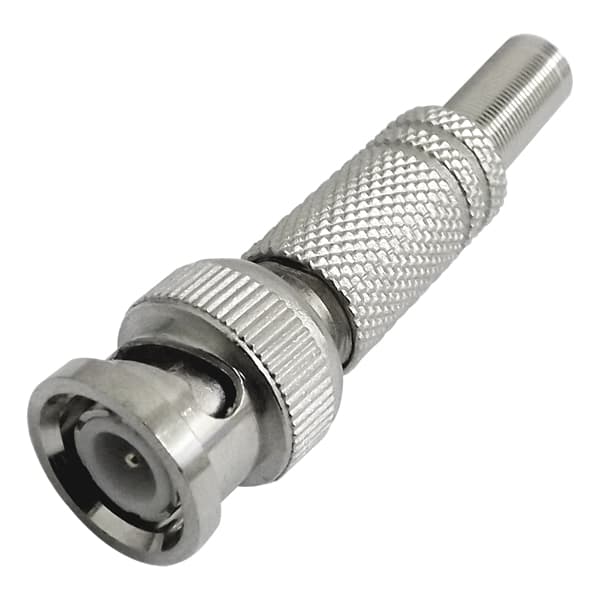

Εικόνα 1: σύνδεση BNC

Η ανάπτυξη BNC

Ο σύνδεσμος BNC (Bayonet Neill-Concelman) δημιουργήθηκε στα τέλη της δεκαετίας του 1940 για να λύσει ένα πρόβλημα στα ηλεκτρονικά, καθώς οι συσκευές έγιναν μικρότερες.Πριν από το BNC, μεγαλύτεροι συνδετήρες όπως ο τύπος Ν και ο τύπος C ήταν συνηθισμένοι, αλλά έγιναν πολύ μεγάλοι για τις σύγχρονες ανάγκες.

Το όνομα "BNC" προέρχεται από το σχεδιασμό και τους εφευρέτες του.Το "Β" αντιπροσωπεύει το "Bayonet", αναφερόμενος στον μηχανισμό Twist-and-Lock που καθιστά εύκολη τη σύνδεση και την αποσύνδεση χωρίς ειδικά εργαλεία.Οι "N" και "C" στέκονται για τον Paul Neill και τον Carl Concelman, τους μηχανικούς που βοήθησαν να το αναπτύξουν.

Ο σύνδεσμος BNC έγινε για να συμβαδίσει με τις ταχείες αλλαγές στην τεχνολογία μετά τον Β 'Παγκόσμιο Πόλεμο, ειδικά στην επικοινωνία και τη μετάδοση.Η ανθεκτικότητα και η ευκολία της χρήσης το έκαναν δημοφιλές σε πολλούς τομείς, συμπεριλαμβανομένων των τηλεπικοινωνιών και της αεροδιαστημικής.

Με τα χρόνια, ο σύνδεσμος BNC έχει ενημερωθεί για να ταιριάζει με την πρόοδο της τεχνολογίας.Αν και έγινε για πρώτη φορά για το στρατό, αργότερα έγινε κοινό και στα εμπορικά και καταναλωτικά ηλεκτρονικά.Παρόλο που έχουν αναπτυχθεί νεότεροι συνδετήρες, το BNC εξακολουθεί να χρησιμοποιείται για ισχυρές συνδέσεις υψηλής συχνότητας, δείχνοντας τη διαρκή αξία του τόσο σε στρατιωτικά όσο και σε καταναλωτικά ηλεκτρονικά.

Τύποι συνδετήρων BNC

Standard 50 ohm και 75 ohm συνδετήρες BNC

Μπορείτε να σκεφτείτε αυτά όπως διαφορετικοί τύποι δρόμων, ο καθένας είναι κατασκευασμένος για διαφορετικές ταχύτητες και συνθήκες κυκλοφορίας.Η υποδοχή των 50 ohm είναι σαν αυτοκινητόδρομος υψηλής ταχύτητας, χειρίζοντας ταχύτερα σήματα δεδομένων και υψηλότερες συχνότητες (έως 4 GHz, ή ακόμα και 10 GHz).Η έκδοση 75 ohm μοιάζει περισσότερο με έναν κανονικό δρόμο της πόλης, που χρησιμοποιείται συχνά για πράγματα όπως καλώδια τηλεόρασης και βραδύτερα σήματα δεδομένων.

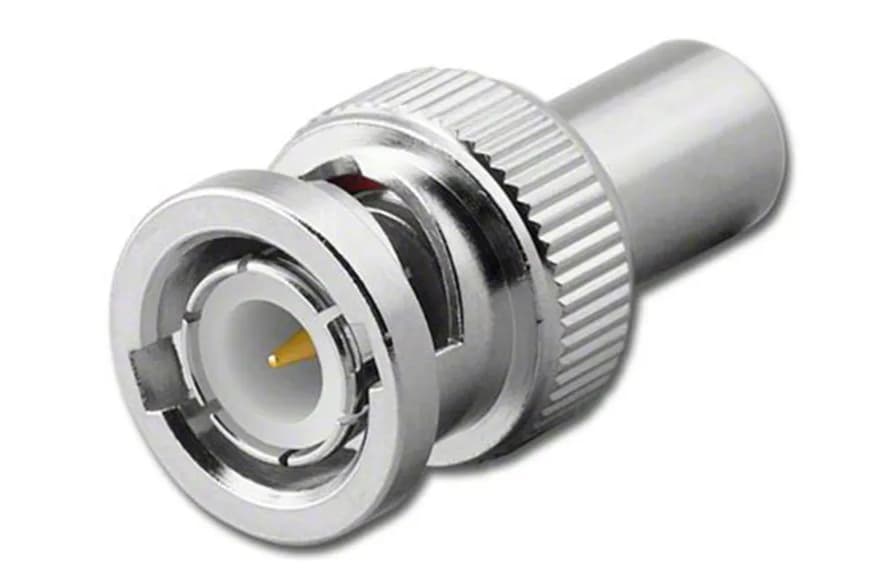

Εικόνα 2: 50 ohm σύνδεση BNC

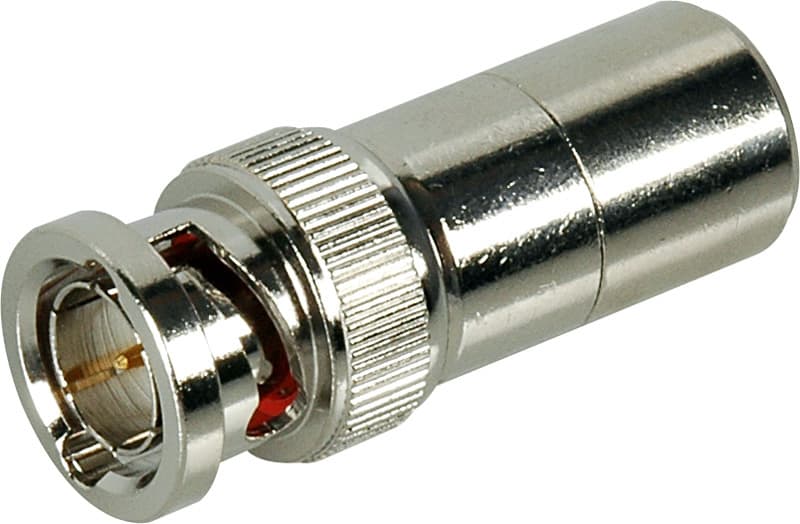

Εικόνα 3: 75 ohm σύνδεση BNC

Σύνδεσμοι BNC υψηλής τάσης

Αυτοί οι σύνδεσμοι γίνονται για να χειρίζονται έως και 500 βολτ.Χρησιμοποιούνται σε βιομηχανίες όπου τα σήματα υψηλής τάσης είναι κοινά, όπως τα επιστημονικά εργαστήρια και τα βιομηχανικά περιβάλλοντα.

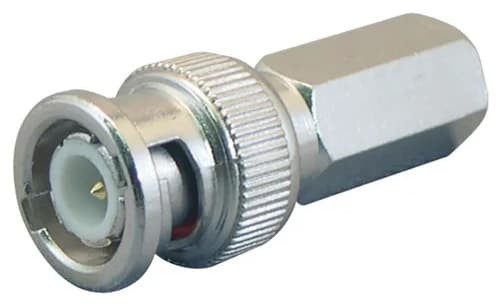

Εικόνα 4: Σύνδεση BNC υψηλής τάσης

Σύνδεσμοι BNC ανθεκτικών στη διάβρωση

Κατασκευασμένα με υλικά που μπορούν να αντισταθούν στη σκουριά και στη ζημιά από την υγρασία, αυτοί οι σύνδεσμοι είναι καλοί για χρήση σε υγρό ή διαβρωτικό περιβάλλον.Είναι συχνά κατασκευασμένα από ανοξείδωτο χάλυβα ή νικέλιο για να διαρκέσουν περισσότερο.

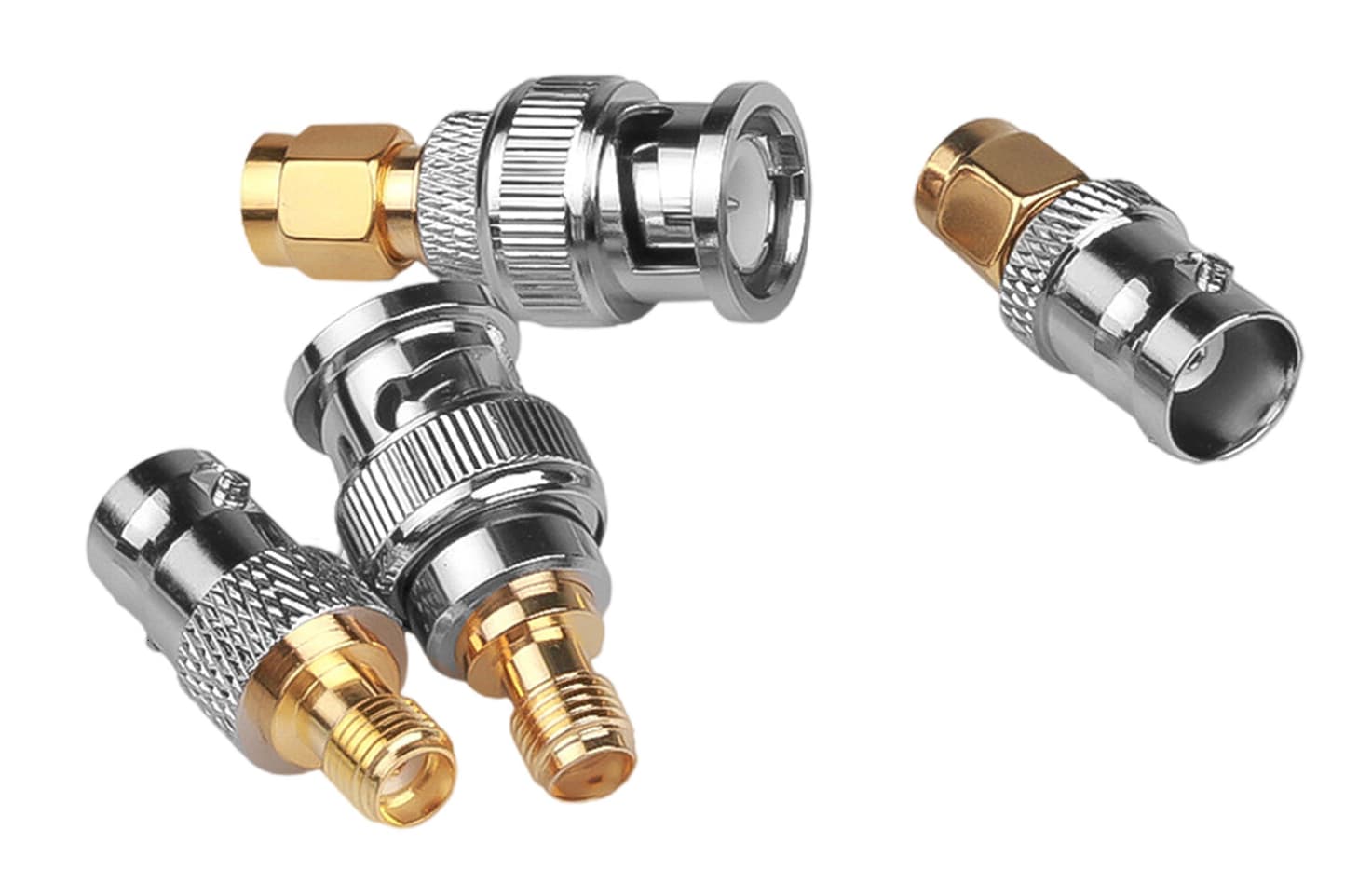

Εικόνα 5: Σύνδεση BNC ανθεκτικό στη διάβρωση

Μικροσκοπικά και μικρο -συνδετήρες BNC

Καθώς οι συσκευές γίνονται μικρότερες, υπάρχει ανάγκη για μικρότερους συνδέσμους.Οι σύνδεσμοι μικροσκοπικών (MBNC) και μικρο (μbnc) λειτουργούν όπως τα πρότυπα BNCs αλλά είναι πολύ μικρότερα.Αυτά χρησιμοποιούνται σε μικρά ηλεκτρονικά και κινητές συσκευές, ειδικά σε τηλεπικοινωνίες και αεροδιαστημική.

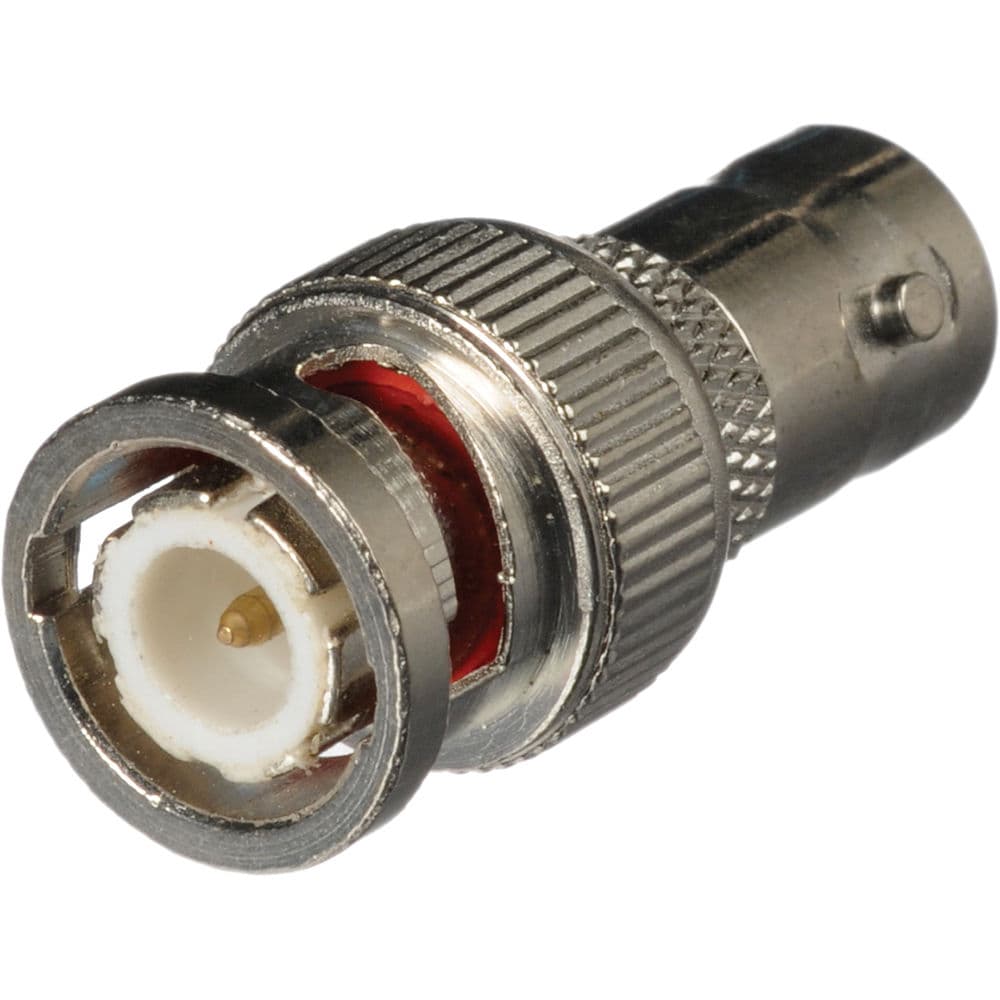

Εικόνα 6: σύνδεση MBNC

Twin BNC Connectors (Twinax)

Αυτοί οι συνδετήρες συνδυάζουν δύο BNC σε μία μονάδα και είναι χρήσιμοι όταν απαιτούνται δύο ξεχωριστά κανάλια σήματος.Χρησιμοποιούνται συχνά σε συστήματα όπου τα σήματα πρέπει να διατηρούνται ξεχωριστά ή απομονωμένα.

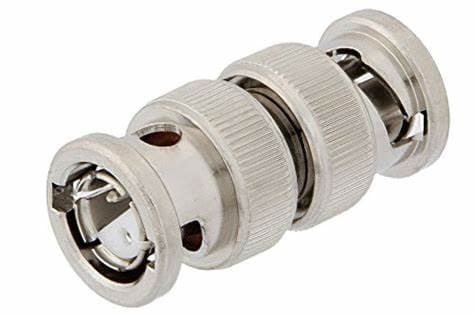

Εικόνα 7: Σύνδεση Twin BNC

Συνδέσμοι τριαξονικών BNC

Αυτοί οι σύνδεσμοι παρέχουν επιπλέον θωράκιση για να προστατεύσουν από παρεμβολές από άλλα ηλεκτρονικά σήματα.Χρησιμοποιούνται σε επιστημονικές δοκιμές ή περιβάλλοντα με υψηλές ηλεκτρομαγνητικές παρεμβολές, εξασφαλίζοντας ένα σαφές σήμα.

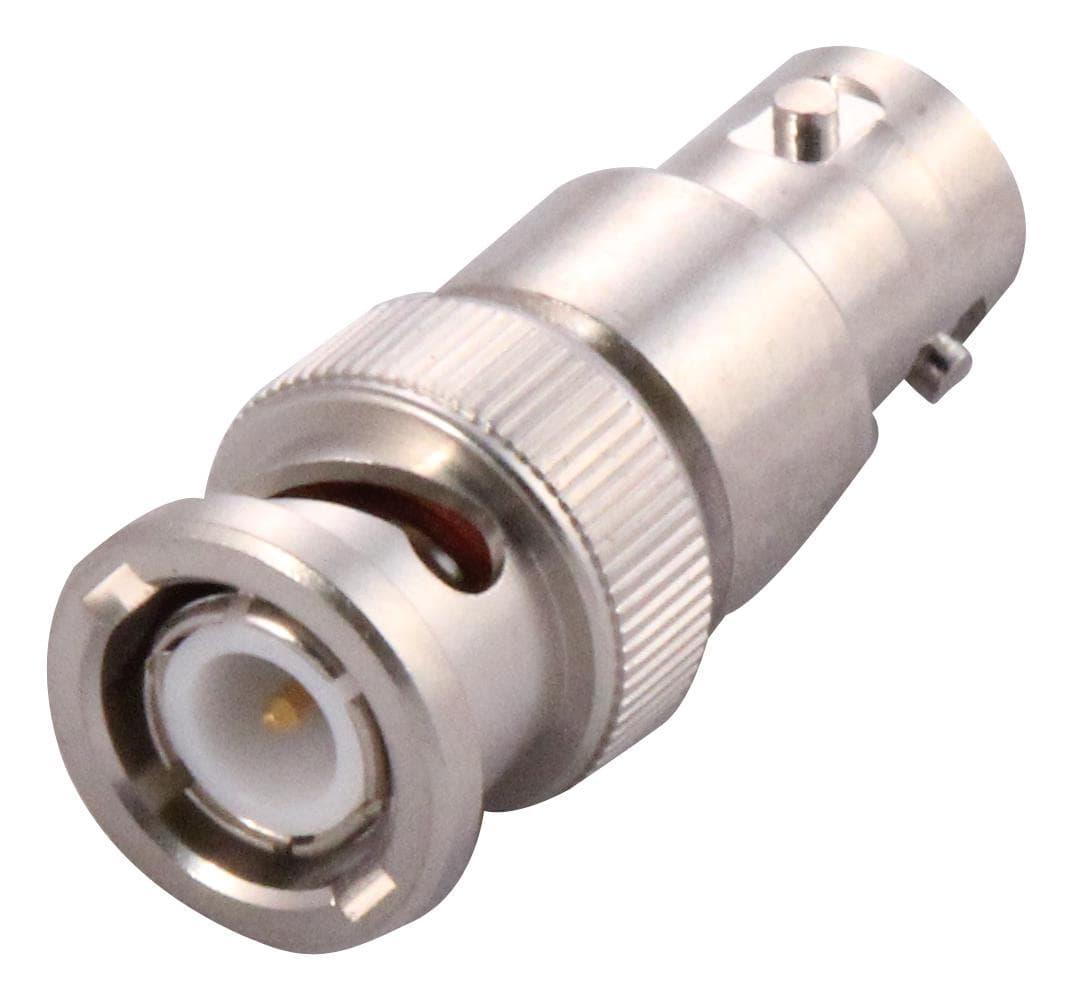

Εικόνα 8: τρισαξονικός σύνδεσμος BNC

Μορφές BNC

Βύσματα και υποδοχές: Η πιο βασική και κοινή μορφή των συνδετήρων BNC αποτελείται από βύσματα και υποδοχές.Το βύσμα, που συχνά αναφέρεται ως αρσενικός σύνδεσμος, εισάγεται στην υποδοχή ή τη θηλυκή σύνδεση.Αυτοί οι σύνδεσμοι είναι κατασκευασμένοι για εύκολη, γρήγορη σύνδεση και αποσύνδεση χρησιμοποιώντας τον μηχανισμό κλειδώματος μπαγιονέτ που παρέχει μια αξιόπιστη σύνδεση χωρίς την ανάγκη για εργαλεία.Τα βύσματα χρησιμοποιούνται συχνά σε καλώδια, ενώ οι υποδοχές βρίσκονται σε συσκευές και πίνακες.

Προσαρμογείς: Οι προσαρμογείς BNC επιτρέπουν την ευελιξία στο σχεδιασμό του συστήματος, επιτρέποντας τη σύνδεση μεταξύ διαφορετικών τύπων καλωδίων ή συσκευών.Οι προσαρμογείς έρχονται σε διάφορες μορφές, συμπεριλαμβανομένων των διαμορφώσεων ανδρών προς άνδρες, γυναικείων και θηλυκών και μικτών φύλων.Μπορούν να μετατρέψουν μεταξύ διαφορετικών τύπων συνδετήρων, όπως από BNC σε SMA (Subminiature Version A) ή άλλους συνδετήρες RF.

Επεξεργαστές: Σε ορισμένες εφαρμογές, η αντοχή του σήματος πρέπει να ελέγχεται, ειδικά σε ευαίσθητα συστήματα RF όπου τα υψηλά επίπεδα ισχύος μπορούν να παραμορφώσουν την απόδοση.Οι εξασθενητές BNC βοηθούν στη μείωση της ισχύος του σήματος στο επιθυμητό επίπεδο, παρέχοντας βελτιωμένο έλεγχο της ροής του σήματος και την πρόληψη της ζημιάς ή της παρεμβολής του εξοπλισμού.

Παραλλαγές σχεδιασμού BNC

Ευθείς σύνδεσμοι BNC: Οι ευθεία συνδετήρες είναι ο πιο απλός σχεδιασμός, που προτιμάται για την απλότητα και την ευκολία εγκατάστασης.Επιτρέπουν στο καλώδιο να επεκταθεί απευθείας προς τα έξω από το σημείο σύνδεσης, καθιστώντας τα ιδανικά για ρυθμίσεις όπου οι περιορισμοί του χώρου δεν αποτελούν πρόβλημα.Η άμεση διαδρομή τους εξασφαλίζει ελάχιστη απώλεια σήματος και διατηρώντας την ακεραιότητα της μετάδοσης RF.

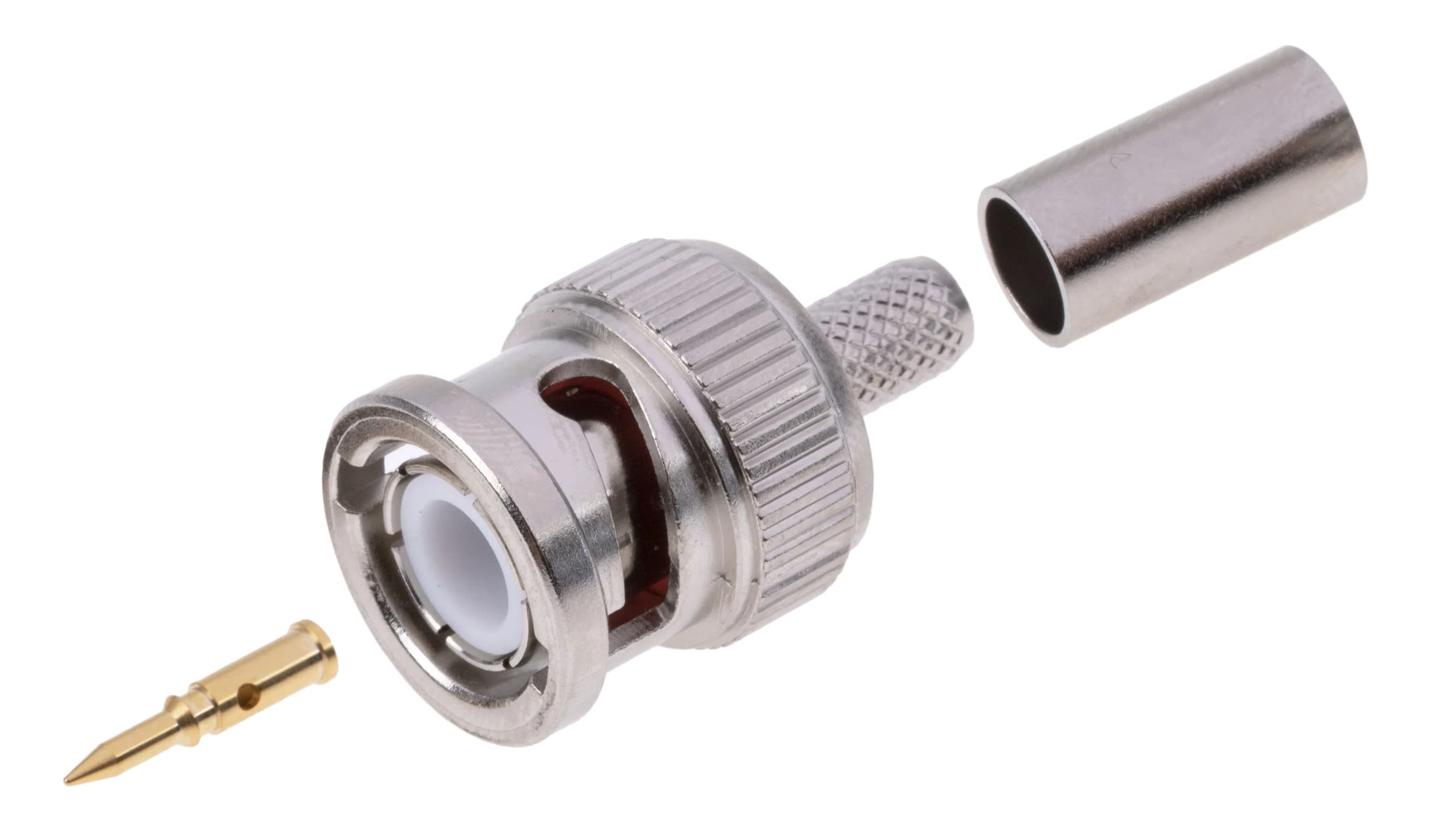

Εικόνα 9: Ευθεία σύνδεση BNC

Συνδέσεις BNC δεξιάς γωνίας: Οι συνδετήρες BNC δεξιάς γωνίας έχουν σχεδιαστεί για εφαρμογές όπου ο χώρος είναι περιορισμένος, όπως σε πυκνά συσκευασμένα ηλεκτρονικά ράφια ή πίσω από τον εξοπλισμό που τοποθετείται στους τοίχους.Ενώ αυτοί οι σύνδεσμοι είναι χρήσιμοι σε στενούς χώρους, μπορούν να εισαγάγουν μια μικρή ποσότητα αποικοδόμησης σήματος λόγω της μεταβολής της κατεύθυνσης της διαδρομής σήματος.Ωστόσο, αυτή η απώλεια σήματος είναι ελάχιστη και μπορεί να αντισταθμιστεί στο σχεδιασμό του συστήματος.

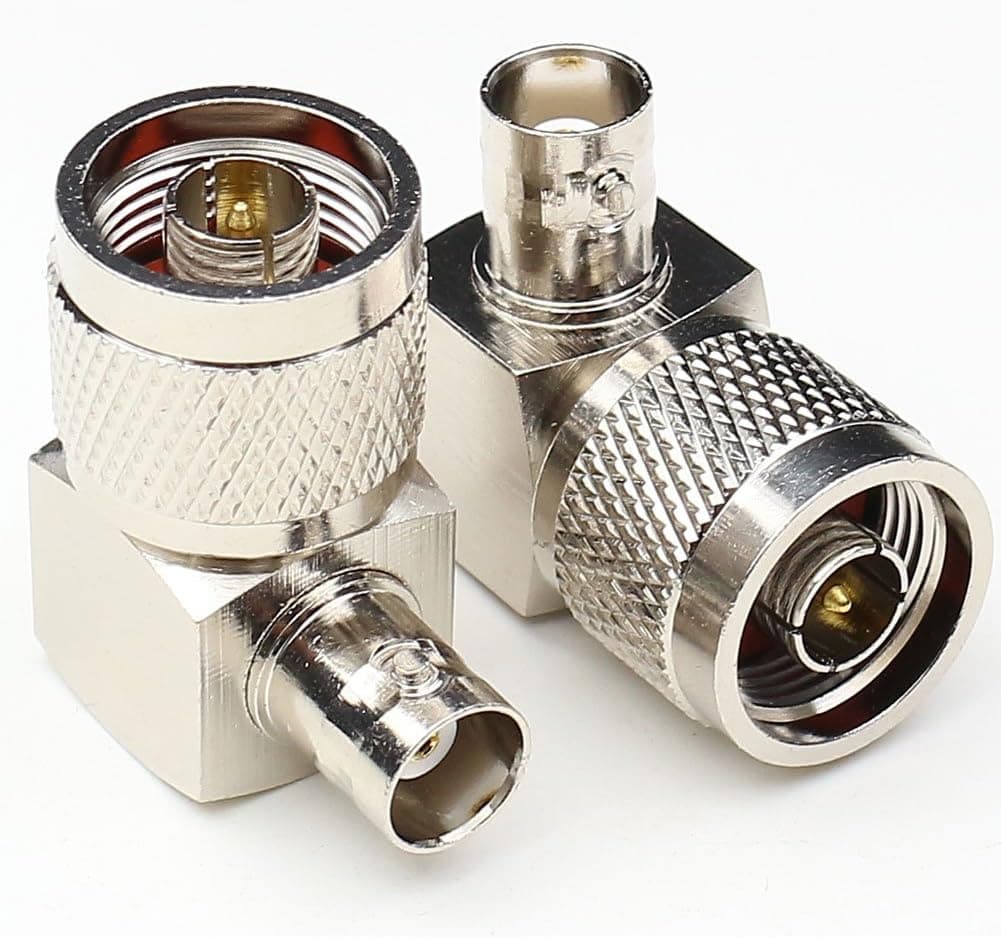

Εικόνα 10: Σύνδεση BNC δεξιάς γωνίας

Συνδέσμοι πάνελ-mount: Ορισμένα συστήματα απαιτούν συνδετήρες που μπορούν να τοποθετηθούν σε πίνακες ή περιβλήματα.Αυτοί οι συνδετήρες BNC με βάση το πάνελ έχουν σχεδιαστεί με φλάντζες ή καρύδια για να τους εξασφαλίσουν στη θέση τους, παρέχοντας ένα σταθερό και ασφαλές σημείο σύνδεσης στον εξοπλισμό.Ανάλογα με το σχεδιασμό, μπορούν να προσφέρουν βελτιωμένες δυνατότητες γείωσης ή θωράκισης για τη βελτίωση της ακεραιότητας του σήματος.

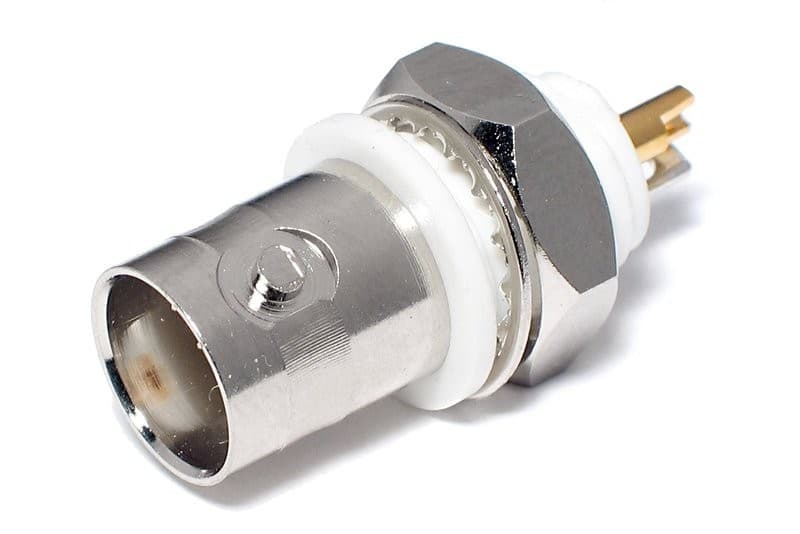

Εικόνα 11: Σύνδεσμος πάνελ μέσου

Διαφορετικοί τύποι θηλυκών συνδετήρων BNC

Οι θηλυκοί συνδετήρες BNC, που ονομάζονται επίσης υποδοχές, έρχονται σε διαφορετικούς τύπους για να καλύψουν διάφορες ανάγκες για γείωση και θωράκιση.Αυτές οι διαφορές είναι σημαντικές για να διατηρηθούν το σήμα ισχυρό και να βεβαιωθείτε ότι το σύστημα λειτουργεί καλά στις ρυθμίσεις ραδιοσυχνοτήτων (RF).

Συνδέσμους μονής περιόδου: Αυτό το στυλ χρησιμοποιείται για συστήματα χαμηλότερης συχνότητας όπου η γείωση και η αντιστοίχιση της σύνθετης αντίστασης του σήματος (αντίσταση) δεν είναι όπως απαιτείται.Είναι εύκολο να εγκατασταθεί, καθιστώντας την καλή επιλογή για απλές χρήσεις που δεν χρειάζονται υψηλή ακρίβεια.

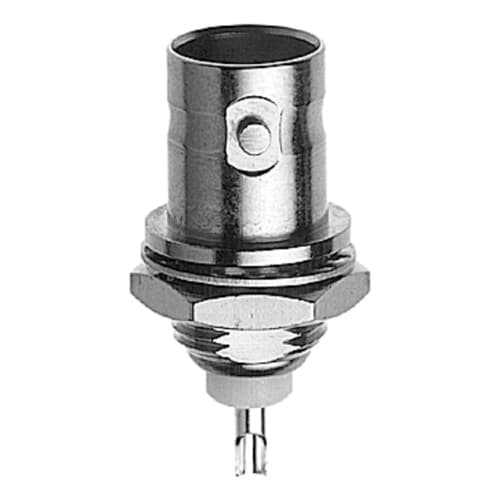

Εικόνα 12: Σύνδεση μονής περιόδου

Σύνδεσμοι υψηλής συχνότητας: Για πιο πολύπλοκες χρήσεις σε συστήματα που εργάζονται σε υψηλότερες συχνότητες, οι θηλυκοί σύνδεσμοι BNC γίνονται με μεγαλύτερη προσοχή για να ταιριάζουν με την αντίσταση και διατηρούν υψηλή ποιότητα σήματος.Αυτά τα σχέδια υψηλής συχνότητας μπορεί να περιλαμβάνουν επιπλέον εξαρτήματα γείωσης ή να χρησιμοποιούν ειδικά υλικά για να μειώσουν τις παρεμβολές και να διατηρήσουν το σήμα καθαρό.Σε αυτές τις περιπτώσεις, ακόμη και οι μικρές αναντιστοιχίες σε σύνθετη αντίσταση μπορούν να προκαλέσουν το σήμα να αντανακλά ή να αποδυναμωθεί, επομένως αυτοί οι σύνδεσμοι είναι κατασκευασμένοι για να εξασφαλίσουν την καλύτερη δυνατή απόδοση.

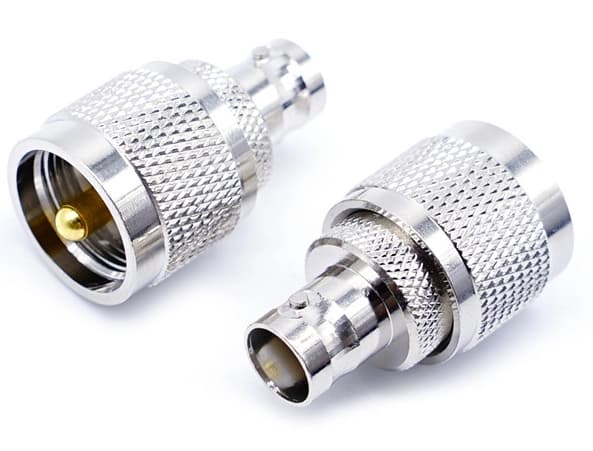

Εικόνα 13: σύνδεσμος υψηλής συχνότητας

Πώς να συναρμολογήσετε τους συνδετήρες BNC;

• Επιλέξτε το σωστό σύνδεσμο και το καλώδιο

Ξεκινήστε επιλέγοντας το σωστό σύνδεσμο BNC και το ομοαξονικό καλώδιο.Βεβαιωθείτε ότι η σύνθετη αντίσταση του συνδετήρα (συνήθως 50 ή 75 ohms) ταιριάζει με το καλώδιο.Επίσης, αποφασίστε για τη μέθοδο συναρμολόγησης: CRIMP, συμπίεση ή συγκόλληση.Κάθε μέθοδος χρειάζεται διαφορετικά εργαλεία, οπότε επιλέξτε αυτό που λειτουργεί καλύτερα για εσάς.

• Προετοιμάστε το καλώδιο

Απαιτείται προσεκτική προετοιμασία καλωδίων για μια καλή σύνδεση.Χρησιμοποιήστε έναν απογυμνωτή ομοαξονικού καλωδίου για να αφαιρέσετε το εξωτερικό κάλυμμα, το μονωτικό στρώμα και την θωράκιση.Αυτό θα αποκαλύψει το εσωτερικό καλώδιο, καθιστώντας το έτοιμο για τον σύνδεσμο.Ακολουθήστε τις οδηγίες μήκους από τις οδηγίες του συνδετήρα και διπλώστε πίσω το πλέγμα ασπίδας.

• Συνδέστε το σύνδεσμο

Μέθοδος crimp: Σύρετε ένα φρέσκο ​​στρώμα πάνω στο καλώδιο και στη συνέχεια εισάγετε το καλώδιο στο σύνδεσμο.Το εσωτερικό σύρμα πρέπει να κολλήσει μέσω της άκρης του συνδετήρα.Σύρετε το φεγγάρι και χρησιμοποιήστε ένα εργαλείο πρεσβείας για να το ασφαλίσετε πάνω από τα εξωτερικά στρώματα του καλωδίου.

Μέθοδος συμπίεσης: Σπρώξτε το καλώδιο στον σύνδεσμο μέχρι να είναι η μόνωση ακόμη και με την εσωτερική θέση του συνδετήρα.Χρησιμοποιήστε ένα εργαλείο συμπίεσης για να σφίξετε τον σύνδεσμο στο καλώδιο.

Μέθοδος συγκόλλησης: Μετά την προετοιμασία του καλωδίου, τοποθετήστε το στον σύνδεσμο.Κολλήστε τον κεντρικό πείρο στο εσωτερικό καλώδιο.Σε ορισμένες περιπτώσεις, ίσως χρειαστεί να συγκολλήσετε το σώμα του συνδετήρα με την ασπίδα του καλωδίου.

• Δοκιμάστε τη σύνδεση

Μόλις συνδεθεί ο σύνδεσμος, δοκιμάστε τη σύνδεση για να βεβαιωθείτε ότι λειτουργεί.Χρησιμοποιήστε έναν δοκιμαστή καλωδίων ή ένα πολύμετρο για να ελέγξετε για σορτς ή κακές συνδέσεις, εξασφαλίζοντας ότι όλα ανταποκρίνονται στις ανάγκες του συστήματος.

• Τελικές πινελιές

Για πρόσθετη προστασία, χρησιμοποιήστε σωληνώσεις θερμότητας πάνω από την περιοχή όπου ο σύνδεσμος συναντά το καλώδιο.Αυτό θα προστατεύσει τη σύνδεση και θα του δώσει μια πιο γυαλισμένη εμφάνιση.

Μεθόδους συμπίεσης εναντίον πραξικοπήματος

Μέθοδος συμπίεσης

Η μέθοδος συμπίεσης για τη συγκόλληση των συνδετήρων BNC είναι πολύ ευέλικτη και λειτουργεί καλά για μικρότερα ή προσαρμοσμένα έργα.Συχνά επιλέγεται όταν απαιτείται ακρίβεια, ευελιξία και εύκολη συναρμολόγηση.

Αυτή η μέθοδος χρησιμοποιεί ένα PIN συγκολλημένης για να συνδέσει το κέντρο του ομοαξονικού καλωδίου.Μετά από αυτό, ένας αδένας κρατά την ασπίδα του καλωδίου (πλεξούδα) και την εξωτερική κάλυψη στη θέση του.Η συμπίεση από τον αδένα δημιουργεί μια σφιχτή εφαρμογή, παρέχοντας καλή θωράκιση και σωστή γείωση για να διατηρήσει το σήμα ισχυρό για χρήση υψηλής συχνότητας.

Πλεονεκτήματα μειονεκτήματα

Η μέθοδος συμπίεσης ταιριάζει σε διάφορα μεγέθη καλωδίων, καθιστώντας το ευπροσάρμοστο για έργα χρησιμοποιώντας διαφορετικούς τύπους καλωδίων.Μπορεί να μην είναι τόσο γρήγορη ή συνεπής όσο άλλες μέθοδοι όπως σε μεγαλύτερες εργασίες παραγωγής.

Σε αντίθεση με τη μέθοδο Crimp, αυτή η προσέγγιση δεν απαιτεί εξειδικευμένα εργαλεία.Βασικά εργαλεία όπως ένα συγκολλητικό σίδερο και τα κλειδιά είναι επαρκή.Για γρήγορη παραγωγή σύνδεσης μεγάλου όγκου, η μέθοδος CRIMP μπορεί να είναι μια καλύτερη επιλογή.

Κατάλληλο για εργαστήρια, προσαρμοσμένες κατασκευές ή μικρά έργα όπου δεν απαιτούνται εξειδικευμένα εργαλεία και ο όγκος παραγωγής είναι χαμηλός.Η μέθοδος συμπίεσης μπορεί να στερείται της συνέπειας που παρέχεται από πιο τυποποιημένες μεθόδους όπως το Primping που θα μπορούσαν να επηρεάσουν την ποιότητα σε επαναλαμβανόμενα καθήκοντα.

Μέθοδος crimp

Η μέθοδος Crimp είναι η καλύτερη επιλογή για μεγάλα έργα όπου χρειάζεστε γρήγορες, αξιόπιστες και ομοιόμορφες συνδέσεις.Χρησιμοποιεί ειδικά εργαλεία για να εξασφαλίσει αυστηρά τόσο τον κεντρικό πείρο όσο και το καλώδιο για μια ισχυρή και συνεπή σύνδεση.

Πώς λειτουργεί;Πρώτον, απογυμνιάζετε το ομοαξονικό καλώδιο για να αποκαλύψετε τον κεντρικό αγωγό και την ασπίδα.Στη συνέχεια, ένας καρφίτσα είναι πυκνότητα στον κεντρικό αγωγό και ένα μεταλλικό μανίκι είναι βαρετό πάνω από την πλεξούδα και το εξωτερικό κάλυμμα.Τα εργαλεία πρεσβείας εφαρμόζουν τη σωστή πίεση για να εξασφαλίσουν μια ασφαλή, μακροχρόνια σύνδεση που μπορεί να χειριστεί σκληρές συνθήκες όπως δόνηση και άγχος.

Φόντα	Μειονεκτήματα
Η μέθοδος Crimp εξοικονομεί χρόνο, καθιστώντας την Ιδανικό για μαζική παραγωγή ή μεγάλες εγκαταστάσεις όπως στο Telecom, Broadcasting, ή μεγάλες ρυθμίσεις δικτύωσης.	Απαιτεί συγκεκριμένα εργαλεία και προσεκτικό καλώδιο παρασκευή.Χωρίς τα κατάλληλα εργαλεία ή την κατάλληλη προετοιμασία, μπορεί να έχει ως αποτέλεσμα Κακές συνδέσεις που βλάπτουν την ποιότητα του σήματος ή τις αποτυχίες προκαλούν.
Οι εγκληματικές συνδέσεις είναι ανθεκτικές και Αξιόπιστη, μειώνοντας την πιθανότητα απώλειας σήματος ή χαλαρά συνδέσεις.	Η λανθασμένη πρεσβεία μπορεί να οδηγήσει σε κακό Οι συνδέσεις, που θα μπορούσαν να οδηγήσουν σε αποικοδόμηση σήματος ή λειτουργικές αποτυχίες.
Τα εργαλεία πρεσβείας είναι γρήγορα και παράγουν συνεπή αποτελέσματα, καθιστώντας τα ιδανικά για εργασία μεγάλου όγκου όπου ποιότητα και ομοιομορφία.	Ενδεχομένως υψηλότερο αρχικό κόστος λόγω του την ανάγκη για εξειδικευμένα εργαλεία.

Συγκρίνοντας τους συνδετήρες BNC, SMA και RCA

Τύπος σύνδεσης	Καλύτερος για	Τύπος σύνδεσης	Φόντα	Κοινές χρήσεις
BNC	Επαγγελματικές εργασίες υψηλής αξιοπιστίας	Στρίψιμο και κλειδαριά	Ισχυρή, σταθερή και ασφαλής σύνδεση	TV Studios, Ιατρικός Εξοπλισμός, ραδιοφωνικός
RCA	Ηλεκτρονική ηλεκτρονική καταναλωτή	Ώθηση	Εύκολο στη χρήση, προσιτή	Συστήματα ήχου/βίντεο στο σπίτι, καταναλωτής ηλεκτρονική
Σμεριή	Σύστημα υψηλής συχνότητας, προηγμένα συστήματα	Βρώμικος	Χειρίζεται πολύ υψηλές συχνότητες, μικρό μέγεθος	Δορυφορικά συστήματα, φούρνο μικροκυμάτων διαβιβάσεις

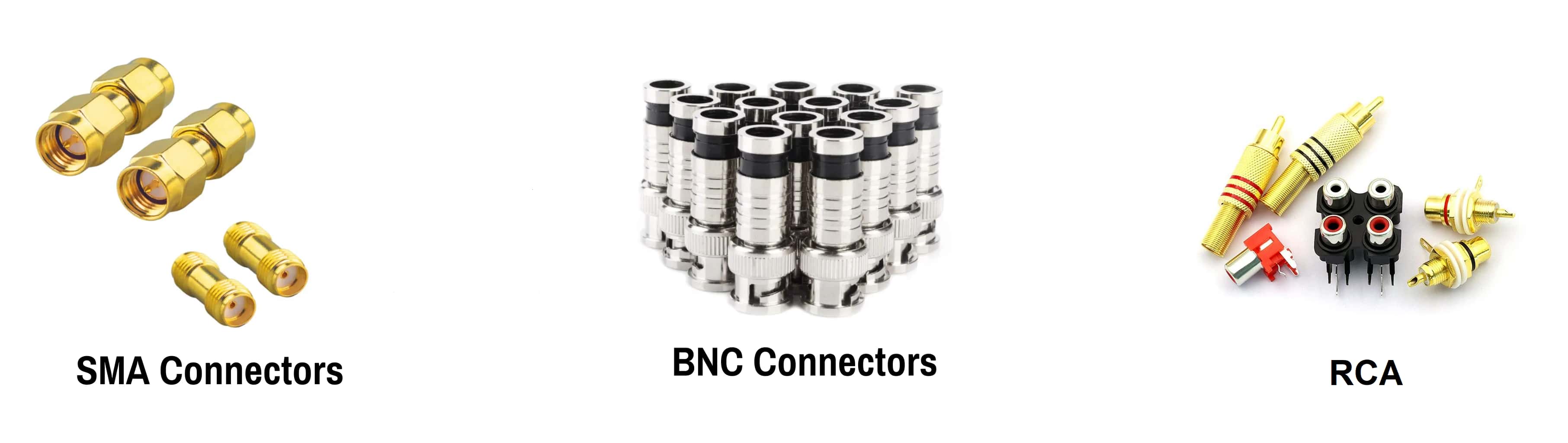

Εικόνα 14: Συνδέσεις BNC, SMA και RCA

Συμβατότητα καλωδίων με συνδετήρες BNC

Οι σύνδεσμοι BNC είναι ευπροσάρμοστες και εργάζονται με πολλούς τύπους ομοαξονικών καλωδίων.Ορισμένα κοινά καλώδια που χρησιμοποιούνται με συνδετήρες BNC περιλαμβάνουν RG-59, RG-6 και RG-11.

Το RG-59 είναι ιδανικό για μικρότερες αποστάσεις και χρησιμοποιείται συχνά σε αναλογικές εφαρμογές βίντεο, όπως συστήματα CCTV.Ο σχετικά λεπτός σχεδιασμός του διευκολύνει την εγκατάσταση σε στενούς χώρους, αν και είναι το καλύτερο για σήματα χαμηλότερης συχνότητας και εφαρμογές που δεν απαιτούν μεγάλες διαδρομές καλωδίων.

Το RG-6 είναι ισχυρότερο και έχει υψηλότερη ποιότητα σήματος από το RG-59.Χρησιμοποιείται στην ψηφιακή μετάδοση βίντεο και τις συνδέσεις στο διαδίκτυο.Η παχύτερη μόνωση και η ικανότητά του να χειρίζονται υψηλότερες συχνότητες καθιστούν μια επιλογή για ρυθμίσεις που απαιτούν πιο ισχυρή απόδοση.

Το RG-11 είναι γνωστό για την ικανότητά του να διατηρεί την ακεραιότητα του σήματος σε μεγάλες αποστάσεις.Το RG-11 είναι η προτιμώμενη επιλογή για τηλεοπτικές εκπομπές υψηλής ευκρίνειας, δορυφορικές εγκαταστάσεις και συστήματα τηλεπικοινωνιών.Η παχύτερη διάμετρος του μειώνει την απώλεια σήματος, καθιστώντας την ιδανική για καταστάσεις όπου απαιτούνται μεγάλες διαδρομές καλωδίων χωρίς να θυσιάζουν την ποιότητα.Επειδή οι σύνδεσμοι BNC μπορούν να λειτουργούν με διαφορετικά καλώδια, χρησιμοποιούνται τόσο σε οικιακές όσο και σε επαγγελματικές ρυθμίσεις.Αυτή η ευελιξία τα καθιστά χρήσιμα σε πολλές περιπτώσεις, από την οικιακή ηλεκτρονική έως τις εξειδικευμένες τεχνολογικές ρυθμίσεις.

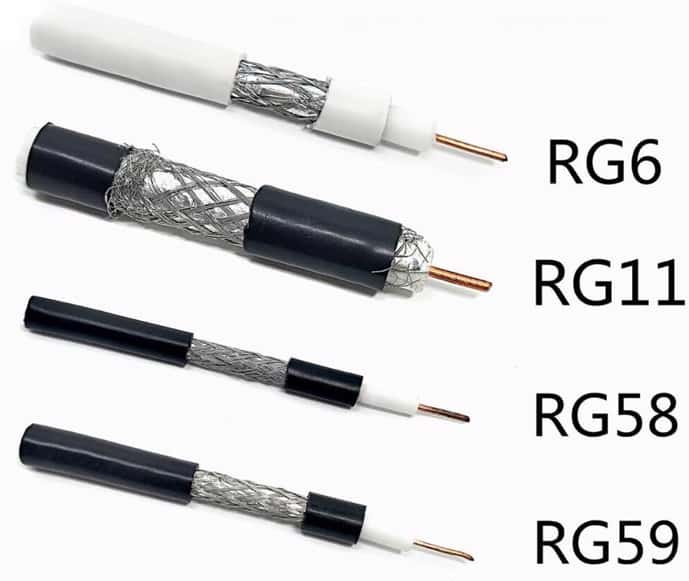

Εικόνα 15: Συμβατότητα καλωδίων με συνδετήρες BNC

Σύναψη

Αυτό το άρθρο υπογραμμίζει τον σημαντικό ρόλο που παίζουν οι σύνδεσμοι BNC στα σύγχρονα ηλεκτρονικά και τηλεπικοινωνιακά συστήματα.Καλύπτει τα πάντα, από τους βασικούς τύπους και τα σχέδια έως τις πιο πολύπλοκες τεχνικές συναρμολόγησης, δείχνοντας πόσο ευέλικτοι και σημαντικοί είναι αυτοί οι σύνδεσμοι για τη δημιουργία ισχυρών συνδέσεων χωρίς παρεμβολές σε διάφορες καταστάσεις.Η σύγκριση με άλλους συνδέσμους δείχνει γιατί οι σύνδεσμοι BNC επιλέγονται συχνά για αξιόπιστες χρήσεις όπως η μετάδοση και ο ιατρικός εξοπλισμός.Η συζήτηση για τη συμβατότητα των καλωδίων δείχνει επίσης πόσο πρακτικοί και προσαρμόσιμοι σύνδεσμοι BNC είναι για διαφορετικούς τύπους καλωδίων, βοηθώντας τους να λειτουργούν καλά σε πολλές ρυθμίσεις.Συνολικά, αυτό το άρθρο δίνει καλύτερη κατανόηση και χρησιμεύει ως χρήσιμος οδηγός για την επιλογή του σωστού σύνδεσης BNC για τη βελτίωση της απόδοσης του συστήματος και της αξιοπιστίας στον ταχέως μεταβαλλόμενο κόσμο της τεχνολογίας RF.

Συχνές ερωτήσεις [FAQ]

1. Μπορούν να επαναχρησιμοποιηθούν οι σύνδεσμοι BNC;

Οι σύνδεσμοι BNC μπορούν να επαναχρησιμοποιηθούν εάν παραμείνουν σε καλή φυσική κατάσταση και διατηρούν την ηλεκτρική ακεραιότητα.Οι κύριοι παράγοντες που καθορίζουν την επαναχρησιμοποίηση είναι η απουσία σωματικής βλάβης στο σώμα και οι ακίδες του συνδετήρα και η ικανότητα διατήρησης μιας ασφαλούς και σταθερής σύνδεσης όταν συνδυάζεται.Πριν από την επαναχρησιμοποίηση ενός συνδετήρα BNC, το επιθεωρήστε για λυγισμένες καρφίτσες, φορεμένα ή κατεστραμμένα σπειρώματα και οποιαδήποτε άλλα σημάδια φθοράς ή ζημιών που θα μπορούσαν να θέσουν σε κίνδυνο τη σύνδεση.

2. Τι είναι ένας προσαρμογέας BNC;

Ένας προσαρμογέας BNC είναι μια συσκευή που χρησιμοποιείται για τη διασύνδεση μεταξύ των συνδετήρων BNC και άλλων τύπων συνδετήρων ή μεταξύ διαφορετικών φύλων ή σύνθετων σύνθετων συνδέσμων BNC.Χρησιμεύει ως γέφυρα, επιτρέποντας τη συμβατότητα και επεκτείνοντας τη λειτουργικότητα των υφιστάμενων ρυθμίσεων καλωδίων.Οι συνήθεις τύποι περιλαμβάνουν τους προσαρμογείς BNC σε SMA, BNC σε N-τύπου ή που αλλάζουν φύλο από άνδρες σε θηλυκές συνδέσμους BNC.

3. Τι είναι ένας διαχω και διαχωρίζει;

Χρησιμοποιείται ένας διαχωριστής BNC για να διαιρέσει μία μόνο είσοδο BNC σε πολλαπλές εξόδους, επιτρέποντας την κατανομή ενός σήματος σε διάφορες συσκευές.Χρησιμοποιείται σε εφαρμογές βίντεο, όπου πρέπει να σταλεί μια ενιαία τροφοδοσία κάμερας σε πολλαπλές οθόνες ή εξοπλισμό εγγραφής.Ο διαχωριστής πρέπει να είναι σε θέση να χειριστεί το εύρος ζώνης και τη συχνότητα του σήματος για να αποφευχθεί η υποβάθμιση.

4. Τι είναι το BNC αρσενικό και θηλυκό σύνδεσμο;

Ένας αρσενικός σύνδεσμος BNC χαρακτηρίζεται από μεταλλικό πείρο στο κέντρο και περιστρεφόμενο δακτύλιο με ωτίδες μπαγιονέτ που χρησιμοποιούνται για να το εξασφαλίσουν σε θηλυκό σύνδεσμο.Ο θηλυκός σύνδεσμος BNC, αντίθετα, διαθέτει δοχείο για τον αρσενικό πείρο και τις σχισμές για να φιλοξενήσει τις ωτίδες ξιφολόγου του αρσενικού συνδετήρα.Αυτός ο σχεδιασμός επιτρέπει τη γρήγορη σύνδεση και την αποσύνδεση εξασφαλίζοντας παράλληλα μια σταθερή και αξιόπιστη ομοαξονική σύνδεση.

5. Ποια είναι η μέγιστη συχνότητα που μπορεί να μεταδοθεί χρησιμοποιώντας συνδετήρες BNC;

Η μέγιστη συχνότητα που μπορεί να μεταδοθεί αποτελεσματικά χρησιμοποιώντας συνδετήρες BNC είναι συνήθως έως και 4 GHz.Ωστόσο, το πραγματικό εύρος συχνοτήτων που μπορεί να εξαρτάται από τον συγκεκριμένο σχεδιασμό και την ποιότητα του συνδετήρα.Οι σύνδεσμοι BNC υψηλής ποιότητας μπορούν να χειριστούν συχνότητες στο άνω άκρο αυτού του εύρους, αλλά οι τυποποιημένοι τύποι χρησιμοποιούνται περισσότερο μέχρι 2 GHz.Για εφαρμογές που απαιτούν υψηλότερες συχνότητες, συνιστώνται συνδετήρες όπως SMA ή N τύπου λόγω της καλύτερης απόδοσής τους σε υψηλές συχνότητες.
