BC548 Transistor: Working, Benefits and Circuit Using

Το τρανζίστορ BC548 είναι ένα συνήθως χρησιμοποιούμενο στοιχείο στα ηλεκτρονικά κυκλώματα για σήματα εναλλαγής και ενίσχυσης.Είναι ευπροσάρμοστο, αξιόπιστο και κατάλληλο για εφαρμογές χαμηλής ισχύος.Αυτό το άρθρο διερευνά τα χαρακτηριστικά του, τις αρχές λειτουργίας, τη διαμόρφωση των ακίδων και τις διάφορες χρήσεις, παρέχοντας μια σαφή κατανόηση της λειτουργικότητάς του.

Κατάλογος

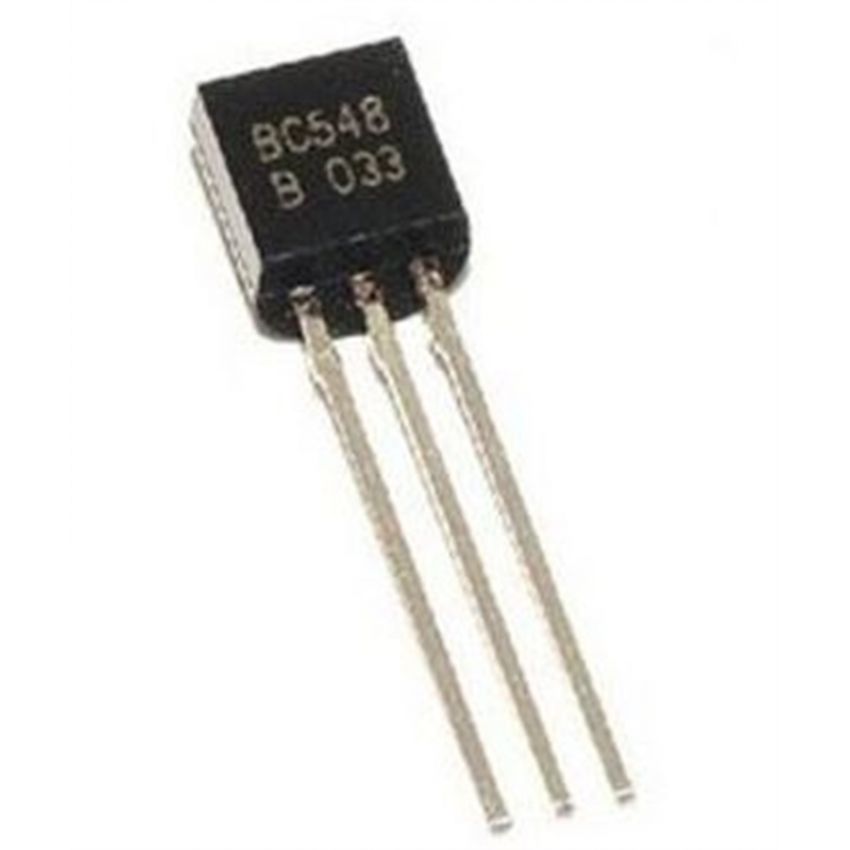

Επισκόπηση του τρανζίστορ BC548 NPN

Ο BC548 είναι ένα ευρέως χρησιμοποιούμενο τρανζίστορ διπολικής σύνδεσης NPN σχεδιασμένο για εργασίες όπως η εναλλαγή και η ενίσχυση σήματα σε ηλεκτρονικά κυκλώματα.Μπορεί να χειριστεί ένα φορτίο μέχρι 500mA όταν χρησιμοποιείται ως διακόπτης, καθιστώντας το ευπροσάρμοστο για διάφορες εφαρμογές χαμηλής ισχύος.Αυτό το τρανζίστορ έρχεται σε τρεις παραλλαγές: BC548A, BC548B, BC548C.Η κύρια διαφορά μεταξύ αυτών των μοντέλων έγκειται στις τιμές κέρδους ρεύματος DC.

Το κέρδος για το BC548A κυμαίνεται μεταξύ 110 και 220, ενώ το BC548B έχει εύρος κέρδους 200 έως 450 και το BC548C προσφέρει το υψηλότερο εύρος 420 έως 800. Αυτές οι τιμές καθορίζουν πόσο το τρανζίστορ μπορεί να ενισχύσει ένα σήμα, γι 'αυτό είναιΗ επιλογή της σωστής παραλλαγής με βάση τις ανάγκες του κυκλώματος σας είναι ζωτικής σημασίας.Είτε εργάζεστε σε εργασίες ενίσχυσης ή εναλλαγής, το BC548 προσφέρει μια αξιόπιστη και αποτελεσματική λύση.

Λεπτομερής λειτουργία του τρανζίστορ BC548

Το τρανζίστορ BC548 λειτουργεί χρησιμοποιώντας ένα μικρό ρεύμα στο βασικό του ακροδέκτη για να ελέγξει τη ροή ενός μεγαλύτερου ρεύματος μεταξύ των ακροδεκτών του συλλέκτη και του εκπομπού.Για να λειτουργήσει σωστά, το ρεύμα που παρέχεται στη βάση πρέπει να περιορίζεται σε όχι περισσότερο από 5mA.Όταν ο πείρος βάσης είναι συνδεδεμένος στο έδαφος, η σύνδεση μεταξύ του συλλέκτη και του πομπού παραμένει ανοιχτή, εμποδίζοντας το ρεύμα να διαρρέει.

Όταν εφαρμόζεται ένα σήμα στο βασικό τερματικό, κλείνει αυτή τη σύνδεση, επιτρέποντας το ρεύμα να ρέει μεταξύ του συλλέκτη και του πομπού.Αυτή η κατάσταση αναφέρεται ως περιοχή κορεσμού, όπου το τρανζίστορ είναι πλήρως "on" και μπορεί να χειριστεί μέχρι και 500mA του ρεύματος.Από την άλλη πλευρά, όταν αφαιρείται το σήμα στη βάση, το τρανζίστορ εισέρχεται στην περιοχή αποκοπής, αλλάζοντας εντελώς "απενεργοποίηση" και σταματώντας τη ροή του ρεύματος.

Εάν αυξήσετε ελαφρώς την τάση στο βάσιο τερματικό, μπορεί να προκαλέσει σημαντική αλλαγή στο ρεύμα που ρέει μέσω του συλλέκτη και του πομπού.Ο ακροδέκτης εκπομπού είναι έντονα με ντόπιο σε σύγκριση με τους άλλους ακροδέκτες, γεγονός που καθιστά την τάση συλλέκτη υψηλότερη από την τάση βάσης.Αυτή η συμπεριφορά επιτρέπει στο BC548 να ενισχύει αποτελεσματικά τα σήματα, καθιστώντας την αξιόπιστη επιλογή για πολλές εργασίες μεταγωγής και ενίσχυσης.

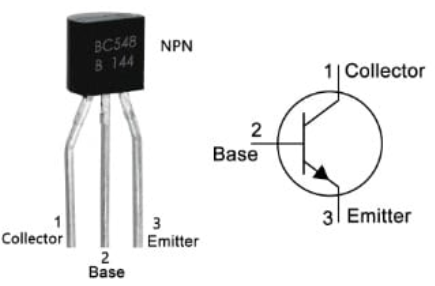

BC548 Διάταξη και διαμόρφωση του τρανζίστορ

Το τρανζίστορ BC548 έχει τρία τερματικά, καθένα από τα οποία διαδραματίζει ξεχωριστό ρόλο στη λειτουργία του.Αυτά τα τερματικά διαφέρουν από την άποψη των επιπέδων ντόπινγκ και των συγκεκριμένων καθηκόντων εντός του κυκλώματος.Η κατανόηση της διαμόρφωσης PIN σας βοηθά να συνδέσετε σωστά το τρανζίστορ στο κύκλωμα σας.

• PIN-1 (Συλλέκτης): Αυτό είναι όπου το ρεύμα εισέρχεται στο τρανζίστορ.Λειτουργεί ως ακροδέκτης εισόδου για την κύρια ροή ρεύματος στο κύκλωμα.

• PIN-2 (Βάση): Ο ακροδέκτης βάσης είναι το σημείο ελέγχου του τρανζίστορ.Ένα μικρό ρεύμα που εφαρμόζεται εδώ ρυθμίζει το μεγαλύτερο ρεύμα που ρέει μεταξύ του συλλέκτη και του πομπού.

• PIN-3 (πομπός): Αυτός είναι ο τερματικός σταθμός μέσω του οποίου το ρεύμα εξέρχεται από το τρανζίστορ μετά την ολοκλήρωση της διαδρομής του μέσω του κυκλώματος.

Βασικά χαρακτηριστικά και τεχνικές προδιαγραφές του τρανζίστορ BC548

Τα χαρακτηριστικά και οι προδιαγραφές του τρανζίστορ BC548 περιγράφονται λεπτομερώς παρακάτω για να παρέχουν πληροφορίες για τη λειτουργικότητα και το σχεδιασμό του.

Παράμετρος	Αξία
Τρανζίστορ	Bi-Polar, NPN
Αριθμός καρφίτσες	3
Τύπος πακέτου	TO-92
Μέγιστο ρεύμα συλλέκτη (IC)	500mA
Μέγιστη τάση συλλέκτη-εκπομπού (VCE)	30V
Μέγιστη τάση βάσης συλλέκτη (VCB)	30V
Μέγιστη τάση βάσης εκπομπού (VEB)	5V
Συχνότητα μετάβασης (ft)	150 MHz
Μέγιστη διάχυση του συλλέκτη	625 MW
DC τρέχον κέρδος (HFE)	110 έως 800
Εύρος λειτουργίας και αποθήκευσης	-55 ° C έως +150 ° C
Τύπος στήριξης	Μεταξύ των οπών
Επίπεδο ευαισθησίας υγρασίας (MSL)	1 (απεριόριστο)
Μέγιστη ενέργεια	500 MW

Ισοδύναμα του τρανζίστορ BC548

• BC547

• BC549

• BC550

• 2N2222

• 2N3904

• 2N3906

PNP συμπληρωματικά τρανζίστορ:

• BC557

• BC558

• BC556

Οδηγίες για ασφαλή χρήση του τρανζίστορ BC548 σε κυκλώματα

Για να εξασφαλιστεί ότι το τρανζίστορ BC548 λειτουργεί καλά και διαρκεί πολύ καιρό, είναι σημαντικό να ακολουθήσετε μερικά μέτρα ασφαλείας.Πάντα να επιμείνετε στις προτεινόμενες προδιαγραφές, καθώς η υπερβάρωση τους μπορεί να προκαλέσει ζημιά.Για παράδειγμα, αποφύγετε τη σύνδεση οποιουδήποτε φορτίου που απαιτεί περισσότερα από 30V ή 500mA, καθώς αυτό υπερβαίνει την ικανότητα του τρανζίστορ.

Δώστε ιδιαίτερη προσοχή στις συνδέσεις PIN.Οι καρφίτσες του τρανζίστορ πρέπει να συνδεθούν σωστά.Η αντιστροφή ή η κακή διάθεσή τους μπορεί να οδηγήσει σε δυσλειτουργία ή μόνιμη βλάβη.Η χρήση μιας κατάλληλης αντίστασης στο ακροδέκτη βάσης είναι εξίσου σημαντική.Αυτό βοηθά στον έλεγχο του ρεύματος που ρέει στη βάση, η οποία δεν πρέπει να υπερβαίνει τα 5mA.

Τέλος, βεβαιωθείτε ότι η θερμοκρασία λειτουργίας παραμένει εντός της περιοχής -55 ° C έως +150 ° C.Η υπερβολική θερμότητα ή το κρύο μπορεί να μειώσει την απόδοση του τρανζίστορ ή να οδηγήσει σε αποτυχία.Ακολουθώντας αυτά τα απλά βήματα μπορεί να σας βοηθήσει να αξιοποιήσετε στο έπακρο το τρανζίστορ BC548 στα έργα σας.

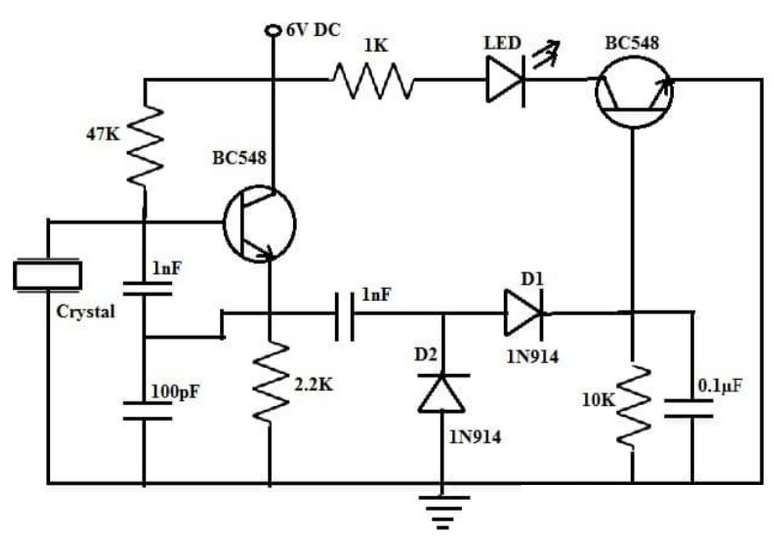

Κύκλωμα Crystal Tester χρησιμοποιώντας το τρανζίστορ BC548

Το κύκλωμα Crystal Tester, που κατασκευάστηκε χρησιμοποιώντας το τρανζίστορ BC548, είναι ένας απλός και αποτελεσματικός τρόπος για να ελέγξετε εάν ένα συστατικό κρυστάλλου λειτουργεί σωστά.Οι κρύσταλλοι αποτελούν βασικό μέρος πολλών ηλεκτρονικών έργων, καθώς βοηθούν στη δημιουργία συγκεκριμένων συχνότητας.Αυτό το κύκλωμα σχηματίζει έναν ταλαντωτή και αν ο κρύσταλλος είναι λειτουργικός, η λυχνία LED στο κύκλωμα θα αναβοσβήνει για να υποδείξει ότι λειτουργεί σωστά.

Για να δημιουργήσετε αυτό το κύκλωμα, θα χρειαστείτε μερικά βασικά εξαρτήματα: τροφοδοτικό 6V DC, δύο τρανζίστορ BC548, δύο διόδους 1N914, LED και αντιστάσεις 2,2KΩ, 47kΩ, 1KΩ και 10kΩ.Επιπλέον, απαιτούνται πυκνωτές τιμών 0,1μF, 1NF και 100PF.Μόλις συναρμολογήσετε το κύκλωμα ακολουθώντας το διάγραμμα, η ρύθμιση θα σας επιτρέψει να δοκιμάσετε τους κρυστάλλους με ευκολία.

Όταν ο κρύσταλλος είναι συνδεδεμένος, το κύκλωμα παράγει ταλαντώσεις, οι οποίες ενεργοποιούν το πρώτο τρανζίστορ BC548.Το σήμα στη συνέχεια διορθώνεται από τις διόδους και φιλτράρεται από πυκνωτές πριν φτάσει στο δεύτερο τρανζίστορ BC548, το οποίο ενεργοποιεί την LED.Μια λαμπερή λυχνία LED υποδεικνύει ένα κρύσταλλο εργασίας, ενώ κανένα φως δεν υποδηλώνει ότι ο κρύσταλλος είναι ελαττωματικός.Αυτός ο απλός δοκιμαστής μπορεί να εξοικονομήσει χρόνο και να διασφαλίσει ότι οι κρύσταλλοι που χρησιμοποιούνται στα έργα σας λειτουργούν όπως πρέπει.

Λειτουργικές αρχές του κυκλώματος κρυστάλλων με BC548

Αυτό το κύκλωμα χρησιμοποιεί δύο τρανζίστορ BC548 που συνεργάζονται για να δοκιμάσουν τη λειτουργικότητα ενός κρυστάλλου.Τροφοδοτείται με τροφοδοσία 6V, το κύκλωμα έχει σχεδιαστεί για να ελέγχει με ασφάλεια τη ροή του ρεύματος με την τοποθέτηση αντιστάσεων πριν από κάθε συστατικό.Ο δοκιμαστής του κρυστάλλου συνδέεται απευθείας με τον βασικό ακροδέκτη του πρώτου τρανζίστορ (Τ1).

Όταν ο κρύσταλλος παράγει ταλαντώσεις, ενεργοποιεί το Τ1, παράγοντας μια έξοδο που διέρχεται μέσω διόδων 1N914.Αυτές οι διόδους διορθώνουν το σήμα, το οποίο στη συνέχεια φιλτράρεται από πυκνωτές πριν φτάσει στη βάση του δεύτερου τρανζίστορ (Τ2).Το T2 ενισχύει το σήμα και ανάβει μια λυχνία LED εάν ο κρύσταλλος λειτουργεί σωστά.

Εάν η λυχνία LED δεν λάμπει, ο κρύσταλλος είναι είτε ελαττωματικός είτε κατεστραμμένος.Αυτή η ρύθμιση είναι εξαιρετικά χρήσιμη για την ταχεία επαλήθευση της λειτουργίας των κρυστάλλων, ειδικά σε έργα υψηλής συχνότητας όπου χρειάζονται οι ταλαντωτές ακριβείας.Η απλότητα και η αξιοπιστία αυτού του κυκλώματος καθιστούν ένα πολύτιμο εργαλείο για να διασφαλιστεί ότι οι κρύσταλλοι σας λειτουργούν όπως αναμένεται.

Οφέλη και πλεονεκτήματα απόδοσης του τρανζίστορ BC548

Προηγμένη τεχνολογία διαδικασιών

Αυτό το τρανζίστορ είναι κατασκευασμένο χρησιμοποιώντας προηγμένη τεχνολογία διεργασιών, εξασφαλίζοντας ότι λειτουργεί αποτελεσματικά και αξιόπιστα σε ένα ευρύ φάσμα κυκλωμάτων.Η χρησιμοποιούμενη τεχνολογία το καθιστά κατάλληλο τόσο για εργασίες εναλλαγής όσο και για ενίσχυση, δίνοντάς της ένα πλεονέκτημα στην απόδοση.

Χαμηλή τάση σφάλματος

Το τρανζίστορ BC548 έχει σχεδιαστεί για να παράγει πολύ χαμηλή τάση σφάλματος.Αυτό σημαίνει ότι λειτουργεί με υψηλή ακρίβεια, διατηρώντας τη σταθερότητα στο κύκλο σας.Αυτή η λειτουργία καθιστά μια αξιόπιστη επιλογή για κυκλώματα που απαιτούν ακρίβεια.

Υψηλή ταχύτητα μεταγωγής

Η ικανότητά του να ενεργοποιεί τις καταστάσεις ανάμειξης και απενεργοποίησης καθιστά γρήγορα το BC548 ιδανικό για εφαρμογές γρήγορης αλλαγής.Είτε εργάζεστε σε ένα ψηφιακό κύκλωμα ή μια ρύθμιση που εξαρτάται από τη συχνότητα, η γρήγορη απόκριση εξασφαλίζει ομαλή απόδοση.

Λειτουργία πλήρους τάσης

Το τρανζίστορ υποστηρίζει τη λειτουργία πλήρους τάσης, η οποία προσθέτει ευελιξία στη χρήση του.Μπορεί να χειριστεί αποτελεσματικά τη μέγιστη τάση του συλλέκτη προς εκπομπή, εξασφαλίζοντας ασφαλή και συνεπή λειτουργία εντός των ονομαστικών ορίων της.

Υψηλό ρεύμα και χειρισμός ισχύος

Με μέγιστη βαθμολογία ρεύματος 500mA, το BC548 είναι ικανό να οδηγεί ταυτόχρονα αρκετά εξαρτήματα.Η χωρητικότητα χειρισμού της εξουσίας καθιστά επίσης κατάλληλη για διάφορες εφαρμογές, από την οδήγηση LED σε ρελέ.

Εξαιρετικό τρέχον κέρδος DC

Το BC548 διαθέτει υψηλό κέρδος ρεύματος DC, που κυμαίνεται από 110 έως 800, ανάλογα με την παραλλαγή.Αυτό καθιστά εξαιρετικά αποτελεσματικό για την ενίσχυση των σημάτων, ειδικά σε κυκλώματα επεξεργασίας ήχου και σήματος χαμηλής ισχύος.

Χαμηλά επίπεδα θορύβου

Σε σύγκριση με παρόμοια τρανζίστορ όπως τα BC549 και BC550, το BC548 παράγει λιγότερο θόρυβο.Αυτό καθιστά μια εξαιρετική επιλογή για κυκλώματα όπου η μείωση του θορύβου αποτελεί προτεραιότητα, όπως σε ενισχυτές ήχου ή ευαίσθητες ενισχύσεις σήματος.

Ευέλικτη συμβατότητα εξαρτημάτων

Χάρη στην ικανότητά του να χειρίζεται έως και 500mA, το BC548 μπορεί να οδηγήσει μια ποικιλία εξαρτημάτων.Χρησιμοποιείται συχνά με ολοκληρωμένα κυκλώματα, άλλα τρανζίστορ, LED και ρελέ, καθιστώντας την μια ευέλικτη επιλογή για πολλές ηλεκτρονικές εφαρμογές.

Εφαρμογές του τρανζίστορ BC548

Ενίσχυση αδύναμων σημάτων

Το τρανζίστορ BC548 χρησιμοποιείται συνήθως σε ζεύγη Darlington για να ενισχύσει τα αδύναμα σήματα.Με τη σύζευξη με ένα άλλο τρανζίστορ, ενισχύει σημαντικά την ισχύ του σήματος, καθιστώντας το ιδανικό για εφαρμογές που απαιτούν υψηλή ενίσχυση.

Κυκλώματα αισθητήρων

Αυτό το τρανζίστορ αποτελεί βασικό στοιχείο στα κυκλώματα αισθητήρων, βοηθώντας στην επεξεργασία και την ενίσχυση των σημάτων από τους αισθητήρες για περαιτέρω χρήση σε ηλεκτρονικά συστήματα.

Οδήγηση φορτίων χαμηλής ισχύος

Με την ικανότητά του να χειρίζεται φορτία μέχρι 500mA, το BC548 είναι ιδανικό για την οδήγηση μικρών φορτίων, όπως LED, ρελέ και παρόμοιες συσκευές χαμηλής ισχύος.

Ενίσχυση ήχου και μονάδες προγράμματος οδήγησης

Το BC548 χρησιμοποιείται συχνά σε ακουστικά κυκλώματα για την ενίσχυση του ήχου.Χρησιμοποιείται επίσης σε διάφορες μονάδες οδηγού, συμπεριλαμβανομένων των οδηγών LED, των οδηγών ρελέ και των μονάδων μεταγωγής.

Μονάδες ενισχυτή

Χρησιμοποιείται ευρέως σε διαφορετικούς τύπους μονάδων ενισχυτή όπως ενισχυτές σήματος, ενισχυτές ώθησης και ενισχυτές ήχου.Το υψηλό κέρδος και ο χαμηλός θόρυβος του καθιστούν εξαιρετική επιλογή για αυτές τις εφαρμογές.

Κυκλώματα γενικής χρήσης

Θα βρείτε το BC548 σε πολυάριθμα κυκλώματα γενικής χρήσης, όπως προενισχυτές ήχου, διακόπτες αφής, κυκλώματα φλας LED, κυκλώματα RF, αισθητήρες θερμότητας και συστήματα διαμόρφωσης PWM (διαμόρφωση πλάτους παλμών).

Συσκευές γρήγορης μεταγωγής και συναγερμού

Χάρη στη γρήγορη ταχύτητα μεταγωγής, το BC548 χρησιμοποιείται σε συσκευές γρήγορης αλλαγής και κυκλώματα συναγερμού.Αυτές οι εφαρμογές επωφελούνται από την ικανότητά του να ενεργοποιεί και να απενεργοποιείται γρήγορα χωρίς καθυστερήσεις.

Αντικατάσταση γενικής χρήσης

Το BC548 μπορεί να αντικαταστήσει πολλά άλλα τρανζίστορ γενικής χρήσης, όπως τα BC547 και 2N3904, σε διάφορα ηλεκτρονικά έργα, καθιστώντας το ένα ευέλικτο υποκατάστατο για παρόμοια συστατικά.

Χειρισμός φορτίου ευρείας εμβέλειας

Με τη βαθμολογία ρεύματος του συλλέκτη 500mA, το BC548 μπορεί να οδηγήσει ένα ευρύ φάσμα φορτίων, καθιστώντας το κατάλληλο για κυκλώματα που απαιτούν την ταυτόχρονη τροφοδοσία πολλαπλών εξαρτημάτων.

Εφαρμογές προ-ενίσχυσης

Η εξαιρετική διάχυση του συλλέκτη και το υψηλό κέρδος ρεύματος DC καθιστούν το BC548 ιδανικό για χρήση τόσο σε ενίσχυση όσο και σε στάδια προ-ενίσχυσης των κυκλωμάτων.Αυτό εξασφαλίζει σαφή επεξεργασία σήματος και αποτελεσματική απόδοση.
