Η XOR Gate εξήγησε: Σύμβολο, πίνακας αλήθειας, μέθοδοι κατασκευής και εφαρμογές

Αυτός ο οδηγός μιλάει για τις πύλες XOR (αποκλειστική ή ή), ένα ειδικό είδος λογικής πύλης που χρησιμοποιείται σε ψηφιακά κυκλώματα.Εξηγεί πώς το Xor Gates λειτουργεί διαφορετικά από απλές πύλες όπως και, ή, και όχι.Θα μάθετε για τα σύμβολα, τα τραπέζια της αλήθειας και πώς να τα οικοδομήσετε χρησιμοποιώντας τις τυποποιημένες πύλες, τις πύλες Nand και τις πύλες.Ο οδηγός εισάγει επίσης το τσιπ 7486, το οποίο έχει τέσσερις πύλες XOR μέσα.Δείχνει πού χρησιμοποιούνται οι πύλες XOR, όπως στην κρυπτογράφηση, την προσθήκη αριθμών σε υπολογιστές και τον έλεγχο για σφάλματα.Εξηγεί επίσης τα καλά σημεία, όπως τα κυκλώματα μικρότερα και ταχύτερα, και τα κακά σημεία, όπως είναι πιο περίπλοκα και χρησιμοποιώντας περισσότερη δύναμη.Μέχρι το τέλος, θα καταλάβετε γιατί το XOR Gates είναι τόσο χρήσιμο στα σύγχρονα ηλεκτρονικά.

Κατάλογος

Τι είναι μια πύλη XOR;

Μια πύλη XOR (αποκλειστική ή ή) είναι ένα ειδικό είδος λογικής πύλης που χρησιμοποιείται στα ψηφιακά ηλεκτρονικά.Λειτουργεί λίγο διαφορετικά από τις βασικές πύλες όπως και, ή, και όχι ότι ίσως ήδη γνωρίζετε.Ενώ αυτές οι βασικές πύλες είναι εύκολο να περιγραφούν με απλούς κανόνες, η πύλη XOR είναι λίγο πιο μοναδική.Η κύρια ιδέα μιας πύλης XOR είναι ότι δίνει μια έξοδο 1 (ή "αληθής") μόνο όταν ακριβώς μία από τις δύο εισόδους της είναι 1.Μπορείτε να το σκεφτείτε με αυτόν τον τρόπο: η πύλη XOR ελέγχει εάν οι εισόδους είναι διαφορετικές.Εάν είναι διαφορετικά, δίνει ένα 1. Αν είναι οι ίδιοι, δίνει ένα 0.

Από την άποψη της άλγεβρας Boolean (τα μαθηματικά των λογικών πύλων), η λειτουργία XOR γράφεται ως AB ' + A'B.Αυτό σημαίνει:

• Α και όχι Β

• Ή

• Όχι Α και Β

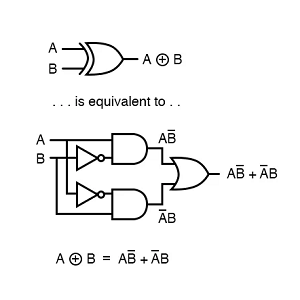

Αυτή η έκφραση δείχνει ότι μπορείτε να δημιουργήσετε μια πύλη XOR χρησιμοποιώντας βασικά μέρη: δύο και πύλες, δύο όχι πύλες και μία ή πύλη.Η πύλη XOR βοηθά να συνδυάσετε διαφορετικές εισόδους με έξυπνο τρόπο.Κάνει περίπλοκα κυκλώματα μικρότερα και ταχύτερα επειδή μπορείτε να αντικαταστήσετε μια δέσμη βασικών πύλων με μία μόνο πύλη XOR.Αυτό εξοικονομεί χώρο και βελτιώνει πόσο καλά λειτουργεί το κύκλωμα.

Σύμβολο και πίνακας αλήθειας των πύλων XOR

Στα διαγράμματα κυκλώματος, η πύλη XOR μοιάζει σχεδόν με μια πύλη, αλλά έχει μια επιπλέον καμπύλη γραμμή κοντά στις εισόδους.Αυτή η επιπλέον γραμμή δείχνει ότι είναι "αποκλειστικό", που σημαίνει ότι η έξοδος είναι μόνο υψηλή (1) όταν οι εισόδους είναι διαφορετικές.Εάν οι εισόδους είναι οι ίδιες, η έξοδος είναι χαμηλή (0).Το παρακάτω σχήμα δείχνει το λογικό σύμβολο για μια πύλη 2 εισόδου XOR (αποκλειστική ή ή).Έχει δύο ακροδέκτες εισόδου, με την ένδειξη Α και Β, και ένα ακροδέκτη εξόδου, με την ένδειξη Y. Το σχήμα είναι παρόμοιο με το A ή την πύλη, αλλά έχει μια επιπλέον καμπύλη γραμμή στην πλευρά εισόδου για να αντιπροσωπεύει την "αποκλειστική" συμπεριφορά.Η έξοδος y γίνεται υψηλή (1) μόνο όταν οι εισόδους Α και Β είναι διαφορετικές.

Εικόνα 2. Σύμβολο πύλης XOR 2 εισόδου

Πίνακας αλήθειας για πύλη XOR 2 εισόδου

Όταν υπάρχουν δύο εισόδους (Α και Β), η πύλη XOR λειτουργεί έτσι:

• Εάν και τα δύο Α και Β είναι 0, η έξοδος y είναι 0.

• Εάν το Α είναι 0 και Β είναι 1, η έξοδος y είναι 1.

• Εάν το Α είναι 1 και Β είναι 0, η έξοδος y είναι 1.

• Εάν και τα δύο Α και Β είναι 1, η έξοδος y είναι 0.

Boolean έκφραση για 2 εισόδους XOR:

Αυτό σημαίνει: y είναι 1 όταν το a είναι 1 και b είναι 0, ή όταν το a είναι 0 και b είναι 1.

ΕΝΑ	σι	Y
0	0	0
0	1	1
1	0	1
1	1	0

Πίνακας αλήθειας για πύλη XOR 3 εισόδου

Όταν υπάρχουν τρεις εισόδους (A, B και C), η πύλη XOR ακολουθεί έναν απλό κανόνα.Η έξοδος είναι 1 όταν υπάρχει ένας περίεργος αριθμός 1s μεταξύ των εισροών.Για παράδειγμα:

• Εάν μια είσοδος είναι 1 (και άλλες είναι 0), η έξοδος είναι 1.

• Εάν τρεις εισόδους είναι 1, η έξοδος είναι 1.

• Εάν δύο εισόδους είναι 1 ή κανένας είναι 1, η έξοδος είναι 0.

Boolean έκφραση για 3 εισόδους XOR:

Αυτό μπορεί να επεκταθεί ως:

ΕΝΑ	σι	ντο	Y
0	0	0	0
0	0	1	1
0	1	0	1
0	1	1	0
1	0	0	1
1	0	1	0
1	1	0	0
1	1	1	1

Παράδειγμα:

• a = 1, b = 0, c = 0 → μία είσοδος είναι 1 → έξοδος y = 1.

• a = 1, b = 1, c = 0 → δύο εισόδους είναι 1 → έξοδος y = 0.

• a = 1, b = 1, c = 1 → τρεις εισόδους είναι 1 → έξοδος y = 1.

Τυπική κατασκευή κυκλώματος των πύλων XOR

Μια τυποποιημένη πύλη XOR είναι χτισμένη χρησιμοποιώντας δύο και πύλες, δύο πύλες, και μία ή πύλη.Ενώ αυτή η μέθοδος λειτουργεί αξιόπιστα, αυξάνει τον αριθμό των εξαρτημάτων και το συνολικό μέγεθος του κυκλώματος.Για να αποφευχθεί αυτή η πολυπλοκότητα, πολλοί προτιμούν να χρησιμοποιούν μόνο NAND ή NOR πύλες.Αυτά είναι γνωστά ως καθολικές πύλες επειδή μπορούν να χρησιμοποιηθούν για να δημιουργήσουν οποιοδήποτε άλλο είδος λογικής πύλης.Η χρήση μόνο του NAND ή του NOR Gates απλοποιεί τη διαχείριση της κατασκευής και της αποθεμάτων μειώνοντας την ποικιλία των απαιτούμενων εξαρτημάτων.Επιπλέον, τα κυκλώματα που έγιναν με αυτόν τον τρόπο είναι συχνά μικρότερα, καταναλώνουν λιγότερη ισχύ και κοστίζουν λιγότερο για να παραχθούν.Η Mastering XOR Construction με NAND ή NOR Gates είναι μια πολύτιμη ικανότητα για το σχεδιασμό αποτελεσματικών και πρακτικών ηλεκτρονικών συστημάτων.

Το διάγραμμα παρουσιάζει μια τυπική κατασκευή μιας πύλης XOR χρησιμοποιώντας μια πύλη ή πύλη, μια πύλη NAND και μια πύλη.Οι εισόδους Α και Β επεξεργάζονται πρώτα από μια πύλη OR και μια πύλη NAND.Οι εξόδους αυτών των δύο πύλων τροφοδοτούνται στη συνέχεια σε μια πύλη και η έξοδος των οποίων είναι το τελικό αποτέλεσμα, Y. Αυτή η ρύθμιση καταγράφει τη συμπεριφορά μιας πύλης XOR: Y είναι υψηλή (1) μόνο όταν οι εισροές Α και Β είναι διαφορετικές.

Δημιουργία πύλης XOR με πύλες NAND

Η πύλη XOR (αποκλειστική ή) είναι μια σημαντική λογική πύλη σε ψηφιακά ηλεκτρονικά που εξάγει ένα υψηλό σήμα (1) μόνο όταν οι δύο εισόδους της είναι διαφορετικές.Μια ενδιαφέρουσα και πρακτική άσκηση είναι η οικοδόμηση μιας πύλης XOR χρησιμοποιώντας μόνο τις πύλες NAND.Αυτό καταδεικνύει την ευελιξία και τη δύναμη της πύλης NAND, η οποία είναι γνωστή ως καθολική πύλη επειδή μπορεί να χρησιμοποιηθεί για την κατασκευή οποιουδήποτε άλλου τύπου λογικής πύλης.Για να δημιουργήσετε μια πύλη XOR χρησιμοποιώντας μόνο τις πύλες NAND, απαιτούνται πέντε πύλες NAND.Το πρώτο βήμα είναι να αναστρέφεται και οι δύο εισόδους, Α και Β. Αυτό γίνεται συνδέοντας κάθε είσοδο σε μια πύλη NAND όπου και οι δύο εισόδους της πύλης συνδέονται μαζί.Όταν μια είσοδος τροφοδοτείται και στα δύο τερματικά μιας πύλης NAND, η έξοδος γίνεται η λογική όχι της εισόδου.Ως αποτέλεσμα, δύο πύλες NAND χρησιμοποιούνται για την παραγωγή όχι και όχι Β.

Το επόμενο βήμα περιλαμβάνει το συνδυασμό των αρχικών και ανεστραμμένων σημάτων για την παραγωγή ενδιάμεσων αποτελεσμάτων.Μια τρίτη πύλη NAND παίρνει Α και όχι Β ως εισροές, ενώ μια τέταρτη πύλη NAND παίρνει Β και όχι Α. Αυτές οι πύλες δημιουργούν σήματα που είναι υψηλά μόνο όταν τα Α και Β είναι διαφορετικά, ευθυγραμμίζοντας με τη συμπεριφορά που αναμένεται από μια λειτουργία XOR σε ενδιάμεσο στάδιο.Τέλος, οι εξόδους από τις δύο ενδιάμεσες πύλες NAND τροφοδοτούνται σε μια πέμπτη πύλη NAND.Αυτή η τελευταία πύλη εκτελεί ένα λογικό NAND στα δύο ενδιάμεσα σήματα.Λόγω της συνδυασμού της φύσης των σημάτων, αυτή η τελική λειτουργία NAND δημιουργεί επιτυχώς την έξοδο XOR.Το αποτέλεσμα είναι μια υψηλή απόδοση όταν τα Α και Β διαφέρουν και χαμηλή απόδοση όταν τα Α και Β είναι τα ίδια, εκπληρώνοντας τον πίνακα αλήθειας μιας πύλης XOR.

Σχήμα 4. Δημιουργία πύλης XOR με πύλες NAND

Το σχήμα απεικονίζει αυτή τη ρύθμιση με σαφήνεια.Δείχνει πέντε NAND πύλες διασυνδεδεμένες με τρόπο που αντικατοπτρίζει την παραπάνω περιγραφή.Δύο πύλες χρησιμοποιούνται για την αντιστροφή των εισόδων Α και Β. Δύο ακόμη πύλες συνδυάζουν τις αρχικές και ανεστραμμένες εισόδους για να σχηματίσουν ενδιάμεσα σήματα.Οι έξοδοι αυτών των πύλων συγχωνεύονται τελικά μέσω μιας πέμπτης πύλης NAND για να παράγουν την έξοδο XOR με την ετικέτα ως Y. Αυτή η διαμόρφωση όχι μόνο επιτυγχάνει τη λειτουργία XOR αλλά υπογραμμίζει επίσης την προσαρμοστικότητα και την απλότητα που φέρνουν οι πύλες NAND σε σχεδιασμό ψηφιακού κυκλώματος.

Δημιουργία πύλης XOR με πύλες NOR

Μια πύλη XOR μπορεί επίσης να κατασκευαστεί χρησιμοποιώντας μόνο ούτε πύλες.Παρόμοια με τη μέθοδο που χρησιμοποιεί το NAND Gates, αυτή η προσέγγιση αρχίζει με τη δημιουργία των ανεστραμμένων εκδόσεων των αρχικών εισόδων.Χρησιμοποιούνται δύο και πύλες, μία για κάθε είσοδο, για να εκτελέσετε αυτήν την αναστροφή.Με αυτόν τον τρόπο, το κύκλωμα έχει πρόσβαση όχι μόνο στις αρχικές εισόδους, αλλά και στα συμπληρώματά τους, επιτρέποντας πιο σύνθετους συνδυασμούς.Μετά την ανατροπή των εισόδων, το κύκλωμα δημιουργεί δύο ενδιάμεσα σήματα.Μια πύλη NOR συνδυάζει την ανεστραμμένη είσοδο με την αρχική είσοδο Β.Μια άλλη πύλη NOR συνδυάζει την αρχική είσοδο A με την ανεστραμμένη είσοδο Β.

Αυτά τα δύο ενδιάμεσα αποτελέσματα είναι σημαντικά επειδή απομονώνουν τις συνθήκες υπό τις οποίες ακριβώς μία από τις δύο αρχικές εισόδους είναι αληθινή, η συμπεριφορά μιας πύλης XOR.Τέλος, τα δύο ενδιάμεσα αποτελέσματα τροφοδοτούνται σε μια τελευταία ή πύλη.Αυτή η τελική πύλη συγχωνεύει τα δύο σήματα, ολοκληρώνοντας τη λειτουργία XOR.Το αποτέλεσμα είναι μια έξοδος που είναι υψηλή (λογική 1) όταν ακριβώς μία είσοδος είναι υψηλή και χαμηλή (λογική 0) διαφορετικά.Χρησιμοποιώντας μόνο ούτε πύλες για να δημιουργήσετε μια πύλη XOR αποδεικνύει την ευελιξία και τη δύναμη των παγκόσμιων πύλων, καθιστώντας τα σχέδια πιο ομοιόμορφα, αποτελεσματικά και μερικές φορές ευκολότερα κατασκευασμένα σε ολοκληρωμένα κυκλώματα.

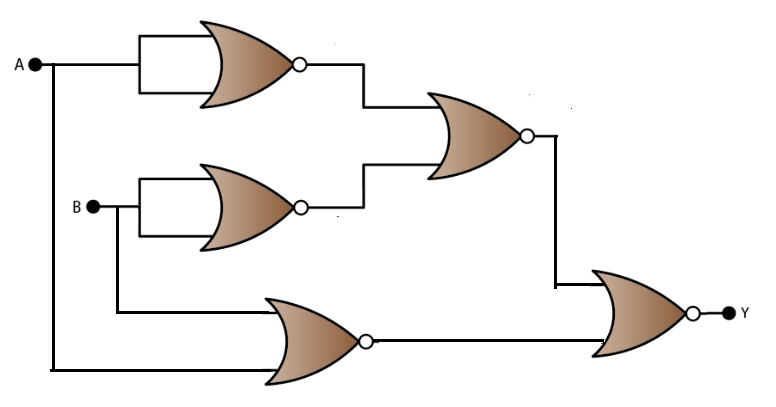

Εικόνα 5. Δημιουργία πύλης XOR με πύλες NOR

Το διάγραμμα απεικονίζει ένα κύκλωμα λογικής που κατασκευάστηκε εξ ολοκλήρου με το NOR Gates για την υλοποίηση μιας λειτουργίας XOR.Οι εισόδους, με την ένδειξη Α και Β, πρώτα περνούν από ξεχωριστές και πύλες που τους αναστρέφουν.Αυτές οι αναστροφές (Α και Β ") είναι στη συνέχεια σε συνδυασμό με την αντίθετη αρχική είσοδο μέσω δύο ακόμη και πύλων.Τα αποτελέσματα αυτών των συνδυασμών τροφοδοτούνται σε μια τελική πύλη ή πύλη, παράγοντας την έξοδο Y. Αυτή η δομή αυτή οι στρώσεις προσεκτικά ούτε οι λειτουργίες για να αναπαράγουν την ακριβή συμπεριφορά μιας πύλης XOR.

7486 Πύλη XOR Quad 2-Input XOR

Η πύλη XOR 7486 Quad 2-εισόδου είναι ένα ολοκληρωμένο κύκλωμα που περιέχει τέσσερις ανεξάρτητες πύλες XOR μέσα σε ένα ενιαίο πακέτο διπλής γραμμής 14 ακίδων (DIP).Είναι μέρος της δημοφιλούς σειράς 74 συσκευών TTL (Transistor-Transistor Logic), καθιστώντας το βασικό σε ψηφιακά ηλεκτρονικά.Η λειτουργία XOR (αποκλειστική ή) είναι σημαντική στα λογικά συστήματα επειδή εξάγει ένα υψηλό σήμα μόνο όταν οι δύο εισόδους διαφέρουν.Αυτή η συμπεριφορά είναι χρήσιμη σε εφαρμογές όπως η λογική σύγκριση, η παραγωγή ισοτιμίας και ο έλεγχος, η δυαδική αριθμητική και τα απλά κυκλώματα λήψης αποφάσεων.Εκτός από την τυπική έκδοση TTL, είναι διαθέσιμη μια παραλλαγή CMOS του 7486, η οποία προσφέρει χαμηλότερη κατανάλωση ενέργειας.Αυτό καθιστά το τσιπ μια εξαιρετική επιλογή για έργα που απαιτούν ενεργειακή απόδοση, όπως συσκευές που λειτουργούν με μπαταρίες.Χάρη στην τυποποιημένη διάταξη συσκευασίας και PIN, το 7486 μπορεί εύκολα να ενσωματωθεί σε ένα ευρύ φάσμα ηλεκτρονικών συστημάτων.

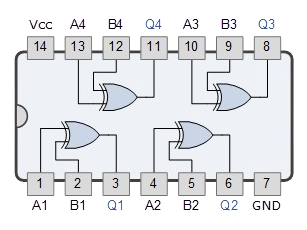

Εικόνα 6. 7486 Πύλη XOR Quad 2-εισόδου

Η εσωτερική δομή του 7486 οργανώνεται σε τέσσερις πύλες XOR, το καθένα με δύο ακίδες εισόδου και έναν ακροδέκτη εξόδου.Οι εισόδους A1 και B1 (ακροδέκτες 1 και 2) τροφοδοτούν την πρώτη πύλη, της οποίας η έξοδος Q1 εμφανίζεται στον ακροδέκτη 3. Ομοίως, η δεύτερη πύλη λαμβάνει εισόδους A2 και B2 (Pins 4 και 5) και παρέχει q2 q2 στην ακίδα 6.για το τσιπ παρέχεται μέσω του PIN 14 (VCC) και ο ακροδέκτης 7 συνδέεται με το έδαφος (GND).Το σχήμα δείχνει σαφώς αυτές τις σχέσεις, βοηθώντας σας γρήγορα να καταλάβετε πώς να συνδέσετε και να χρησιμοποιήσετε τη συσκευή στα κυκλώματα τους.

Εφαρμογές του XOR Gates

Κρυπτογράφηση και ασφαλή μετάδοση δεδομένων

Το XOR Gates παίζει ρόλο στον τομέα της κρυπτογραφίας και των ασφαλών επικοινωνιών.Σε απλά σχήματα κρυπτογράφησης, ένα μήνυμα απλού κειμένου συνδυάζεται με ένα μυστικό κλειδί χρησιμοποιώντας τη λειτουργία XOR για την παραγωγή κρυπτογράφου.Αυτό το κρυπτογράφημα φαίνεται εντελώς τυχαίο χωρίς να γνωρίζει το κλειδί, καθιστώντας δύσκολο για τα μη εξουσιοδοτημένα κόμματα να αποκρυπτογραφήσουν.Επιπλέον, επειδή η λειτουργία XOR είναι εύκολα αναστρέψιμη, εφαρμόζοντας το ίδιο κλειδί στο κρυπτογράφημα επαναφέρει το αρχικό μήνυμα, είναι ιδανικό για διαδικασίες κρυπτογράφησης και αποκρυπτογράφησης.Αυτό το χαρακτηριστικό κάνει το XOR πύλες ένα βασικό αλλά ισχυρό εργαλείο για την ανάπτυξη ασφαλών πρωτοκόλλων επικοινωνίας.

Ψηφιακές αριθμητικές λειτουργίες

Στην ψηφιακή αριθμητική, οι πύλες XOR είναι σημαντικά στοιχεία για την εκτέλεση βασικών λειτουργιών όπως η προσθήκη και η αφαίρεση.Συγκεκριμένα, σε δυαδική προσθήκη, μια πύλη XOR χρησιμοποιείται για τον υπολογισμό του αθροίσματος δύο bits χωρίς να λαμβάνεται υπόψη μια μεταφορά.Σε πιο πολύπλοκα κυκλώματα όπως οι πλήρεις adders, οι πύλες XOR συνεργάζονται με και και ή πύλες για να διαχειριστούν τόσο τις τιμές του αθροίσματος όσο και των μεταφορών.Ομοίως, οι εργασίες αφαίρεσης σε ψηφιακά κυκλώματα χρησιμοποιούν συχνά τις πύλες XOR σε συνδυασμό με την αναπαράσταση συμπληρώματος δύο.Η προβλέψιμη συμπεριφορά τους με δυαδικές εισροές τους καθιστά σημαντικές για το σχεδιασμό αποτελεσματικών, γρήγορων αριθμητικών μονάδων σε επεξεργαστές και αριθμομηχανές.

Κυκλώματα Flip-Flop και Counter

Οι πύλες XOR είναι εξαιρετικές στη δημιουργία διαδοχικών λογικών κυκλωμάτων, συμπεριλαμβανομένων των flip-flops και των μετρητών.Τα flip-flops είναι τα δομικά στοιχεία των στοιχείων μνήμης, ικανά να αποθηκεύουν ένα μόνο κομμάτι δεδομένων και οι μετρητές χρησιμοποιούνται για την αλληλουχία μέσω ενός συγκεκριμένου αριθμού καταστάσεων σε ένα ψηφιακό σύστημα.Οι πύλες XOR επιτρέπουν την εναλλαγή λειτουργιών, που σημαίνει ότι μπορούν να αλλάξουν την κατάσταση μιας παραγωγής όποτε πληρούνται ορισμένες συνθήκες εισόδου.Αυτή η συμπεριφορά είναι σημαντική για το σχεδιασμό flip-flops και ασύγχρονων μετρητών, όπου απαιτούνται δυναμικές αλλαγές κατάστασης με βάση τις εισόδους ρολογιού ή τα σήματα ελέγχου.Η χρήση τους διασφαλίζει ότι τα κυκλώματα ανταποκρίνονται με ακρίβεια και αποτελεσματικά τις αλλαγές εισροών με την πάροδο του χρόνου.

Σύγχρονα ηλεκτρονικά και πολύπλοκα συστήματα

Πέρα από τις βασικές λειτουργίες λογικής, οι XOR Gates συμβάλλουν στη λειτουργία πιο εξελιγμένων ηλεκτρονικών συστημάτων.Χρησιμοποιούνται σε μηχανισμούς ανίχνευσης σφαλμάτων και διόρθωσης, όπως γεννήτριες ισοτιμίας και πούλια, όπου βοηθούν στην επαλήθευση της ακεραιότητας των δεδομένων κατά τη διάρκεια της μετάδοσης.Σε ψηφιακούς συγκριτές, οι πύλες XOR εντοπίζουν διαφορές μεταξύ δύο δυαδικών αριθμών, εξάγοντας ένα υψηλό σήμα εάν τα bits δεν ταιριάζουν.Επιπλέον, το XOR Gates βοηθά στις τεχνικές επεξεργασίας και διαμόρφωσης σήματος όπου απαιτείται ακριβής έλεγχος των σημάτων.Η ευέλικτη φύση τους τους καθιστά έναν πυρήνα σύνθετων ψηφιακών συστημάτων, από συσκευές επικοινωνίας έως μικροεπεξεργαστές και ενσωματωμένα συστήματα.

Πλεονεκτήματα του XOR Gates

Αποτελεσματικός χειρισμός των λειτουργιών περίεργης λειτουργίας

Οι πύλες XOR έχουν σχεδιαστεί για να παράγουν υψηλή απόδοση όταν ένας περίεργος αριθμός εισροών είναι υψηλός (αληθής) και μια χαμηλή έξοδος όταν ο αριθμός των υψηλών εισροών είναι ομοιόμορφη.Αυτή η ιδιότητα τα καθιστά εξαιρετικά πολύτιμα σε ψηφιακά σχέδια που απαιτούν ανίχνευση περίεργης λειτουργίας, όπως καταστάσεις εναλλαγής, προσδιορίζοντας τις διαφορές μεταξύ των bits και ελέγχοντας τις μεταβολές της κατάστασης σε σαγιονάρες και μετρητές.Αντί να δημιουργούν σύνθετα δίκτυα με πολλαπλές βασικές πύλες για να επιτευχθεί το ίδιο αποτέλεσμα, μια απλή δομή XOR μπορεί να διαχειριστεί αποτελεσματικά τέτοιες λειτουργίες, απλοποιώντας σημαντικά την πολυπλοκότητα του σχεδιασμού.

Απλοποίηση λογικών εκφράσεων

Στον σχεδιασμό της ψηφιακής λογικής, η ελαχιστοποίηση της πολυπλοκότητας των εκφράσεων Boolean είναι ένα σημαντικό βήμα προς την οικοδόμηση αποτελεσματικών κυκλωμάτων.Οι πύλες XOR συνδυάζουν εγγενώς πολλαπλές λογικές λειτουργίες (και, ή όχι) σε μια ενιαία, συμπαγή λειτουργία.Χρησιμοποιώντας στρατηγικά το XOR πύλες, μπορείτε να μετατρέψετε περίπλοκες εκφράσεις σε πολύ απλούστερες μορφές, γεγονός που μειώνει την ανάγκη για εκτεταμένες καλωδιώσεις και διασυνδέσεις.Η απλούστευση όχι μόνο οδηγεί σε ευκολότερη εφαρμογή στα ολοκληρωμένα κυκλώματα αλλά και ελαχιστοποιεί τις πιθανότητες σφαλμάτων σχεδιασμού, ενισχύοντας τόσο την απόδοση όσο και την αξιοπιστία των ψηφιακών συστημάτων.

Μείωση του αριθμού των εξαρτημάτων

Ένα από τα άμεσα αποτελέσματα της λογικής απλοποίησης χρησιμοποιώντας τις πύλες XOR είναι η μείωση του αριθμού των απαιτούμενων εξαρτημάτων.Αντί να χρησιμοποιείτε αρκετές τυποποιημένες πύλες για να εκτελέσετε μια πολύπλοκη λειτουργία, μια ενιαία πύλη XOR μπορεί συχνά να επιτύχει την ίδια εργασία.Αυτή η ενοποίηση μειώνει τον αριθμό των συνολικών πύλης, εξοικονομεί πολύτιμο χώρο σε πίνακες τυπωμένων κυκλωμάτων (PCBs) ή ενσωματωμένα τσιπ και επιτρέπει τη δημιουργία πιο συμπαγών, ελαφρών συσκευών.Λιγότερα εξαρτήματα σημαίνουν επίσης λιγότερες αρθρώσεις συγκόλλησης, διασυνδέσεις και πιθανά σημεία αποτυχίας, οδηγώντας σε βελτιωμένη ανθεκτικότητα και ευκολότερη συντήρηση.

Αυξημένη ταχύτητα κυκλώματος και χαμηλότερη κατανάλωση ενέργειας

Με την ελαχιστοποίηση του αριθμού των πύλων και των διασυνδέσεων, τα κυκλώματα που ενσωματώνουν τις πύλες XOR μπορούν να επιτύχουν ταχύτερες ταχύτητες επεξεργασίας.Κάθε πύλη λογικής εισάγει μια μικρή καθυστέρηση (γνωστή ως καθυστέρηση διάδοσης), τόσο λιγότερες πύλες μεταξύ εισόδου και εξόδου σημαίνει λιγότερη συνολική καθυστέρηση στην επεξεργασία σήματος.Επιπλέον, επειδή υπάρχουν λιγότερες καταστάσεις μεταγωγής ενεργών εξαρτημάτων, η συνολική κατανάλωση ενέργειας του κυκλώματος πέφτει.Αυτό καθιστά τις πύλες XOR ιδανικές για εφαρμογές ευαίσθητες στην ισχύ, όπως τα ηλεκτρονικά κινητά, οι φορητές συσκευές και οι αισθητήρες του Διαδικτύου των πραγμάτων (IoT).

Ανίχνευση και διόρθωση σφαλμάτων

Το XOR Gates είναι δομικά στοιχεία σε συστήματα που έχουν σχεδιαστεί για να εξασφαλίζουν την ακρίβεια των δεδομένων.Σε μέθοδοι ανίχνευσης σφαλμάτων όπως οι έλεγχοι ισοτιμίας, οι πύλες XOR υπολογίζουν εάν ο αριθμός των αυτών σε ένα σύνολο δεδομένων είναι ομοιόμορφος ή περίεργος.Εάν το bit ισοτιμίας δεν ταιριάζει κατά τη διάρκεια της επαλήθευσης δεδομένων, υποδεικνύει ένα σφάλμα.Επιπλέον, το XOR Gates διαδραματίζει κάποιο ρόλο σε πιο εξελιγμένους κώδικες διόρθωσης σφαλμάτων, όπως κώδικες hamming, επιτρέποντας στα συστήματα όχι μόνο να ανιχνεύουν αλλά και να διορθώσουν σφάλματα.Αυτό απαιτείται σε τομείς, όπως οι τηλεπικοινωνίες, η αποθήκευση δεδομένων και ο υπολογισμός, όπου ακόμη και οι μικρές διαφθοράς δεδομένων μπορούν να έχουν συνέπειες.

Αποτελεσματική στη σύγκριση δεδομένων

Σε πολλά ψηφιακά συστήματα, ειδικά σε επεξεργαστές και κυκλώματα μνήμης, υπάρχει συχνή ανάγκη σύγκρισης δύο ομάδων δεδομένων γρήγορα και με ακρίβεια.Οι πύλες XOR καθιστούν αυτή τη διαδικασία εξαιρετικά αποτελεσματική.Κατά τη σύγκριση δύο bits, μια πύλη XOR εξάγει ένα υψηλό σήμα εάν τα bits διαφέρουν και ένα χαμηλό σήμα εάν είναι το ίδιο.Συνδέοντας τις εξόδους πολλαπλών πύλων XOR μέσω μιας δομής NOR ή NAND, μπορούν να συγκριθούν ολόκληρες λέξεις (όπως 8-bit, 16-bit ή 32 bit).Αυτή η ικανότητα ταχείας σύγκρισης είναι καλή για εργασίες όπως η επικύρωση μνήμης προσωρινής μνήμης, η αποκωδικοποίηση διδασκαλίας και οι ασφαλείς διαδικασίες επαλήθευσης δεδομένων.

Αξιοπιστία και ασφάλεια

Σε βιομηχανίες όπου η ασφάλεια και η αξιοπιστία δεν είναι διαπραγματεύσιμες, όπως η αεροδιαστημική, η αυτοκινητοβιομηχανία, οι ιατρικές συσκευές και η υποδομή, οι πύλες XOR είναι σημαντικές.Η χρήση τους σε έλεγχο σφαλμάτων, επαλήθευση πλεονασμάτων και παρακολούθηση του συστήματος εξασφαλίζει ότι οι αποτυχίες ή οι αποκλίσεις ανιχνεύονται γρήγορα και με ακρίβεια.Για παράδειγμα, στα συστήματα αεροηλεκτρονικής, οι πύλες XOR μπορούν να συγκρίνουν τις περιττές εξόδους αισθητήρων για την ανίχνευση σφαλμάτων.Στον ιατρικό εξοπλισμό, εξασφαλίζουν την ακεραιότητα των δεδομένων κατά τη διάρκεια της κρίσιμης ζωής της ζωής.Η αξιοπιστία και η προβλέψιμη συμπεριφορά τους υπό ποικίλες συνθήκες καθιστούν το XOR πύλες ένα αξιόπιστο στοιχείο σε συστήματα όπου ακόμη και ένα σύντομο σφάλμα μπορεί να οδηγήσει σε καταστροφικά αποτελέσματα.

Μειονεκτήματα των πύλων XOR

Σύνθετη εσωτερική δομή

Η πύλη XOR (αποκλειστική ή) έχει πιο περίπλοκο εσωτερικό σχεδιασμό από τις βασικές λογικές πύλες όπως και, ή, ή όχι.Ενώ μια πύλη και η πύλη μπορεί να κατασκευαστεί με λίγα τρανζίστορ, η εφαρμογή μιας πύλης XOR απαιτεί συνήθως ένα συνδυασμό αρκετών βασικών πύλων, όπως και, ή όχι, η συνεργασία.Εναλλακτικά, απαιτείται μεγαλύτερος αριθμός τρανζίστορ εάν το XOR κατασκευάζεται απευθείας στο επίπεδο του τρανζίστορ.Αυτή η πολυπλοκότητα όχι μόνο αυξάνει το μέγεθος της πύλης μέσα σε ένα ολοκληρωμένο κύκλωμα, αλλά και τις διαδικασίες σχεδιασμού και επαλήθευσης που εμπλέκονται περισσότερο.

Υψηλότερη κατανάλωση ενέργειας

Λόγω του μεγαλύτερου αριθμού εσωτερικών εξαρτημάτων και μεταβάσεων που απαιτούνται για την εκτέλεση μιας λειτουργίας XOR, αυτές οι πύλες καταναλώνουν γενικά περισσότερη ισχύ από τις απλούστερες πύλες.Κάθε μετάβαση μεταξύ των λογικών καταστάσεων (από 0 έως 1 ή αντίστροφα) καταναλώνει ενέργεια και δεδομένου ότι το XOR Gates έχει περισσότερα στάδια εσωτερικά, βιώνουν περισσότερη δραστηριότητα μεταγωγής.Αυτό μπορεί να είναι προβληματικό σε εφαρμογές που τροφοδοτούνται με μπαταρίες ή ευαίσθητες στην ενέργεια, όπως κινητές συσκευές, ιατρικά εμφυτεύματα ή απομακρυσμένους αισθητήρες.Με την πάροδο του χρόνου, η σωρευτική επίδραση πολλαπλών πύλων XOR που λειτουργούν μαζί μπορεί να επηρεάσει τη συνολική ενεργειακή απόδοση μιας συσκευής ή συστήματος.

Αυξημένη καθυστέρηση σήματος

Στα ψηφιακά κυκλώματα, η καθυστέρηση σήματος είναι γνωστή τεχνικά ως καθυστέρηση διάδοσης, αναφέρεται στο χρονικό διάστημα που χρειάζεται για μια αλλαγή στην είσοδο μιας πύλης που θα αντικατοπτρίζεται στην παραγωγή της.Δεδομένου ότι οι πύλες XOR αποτελούνται από πολλαπλά στρώματα εσωτερικής λογικής, κάθε στρώμα προσθέτει μια μικρή καθυστέρηση.Σε σύγκριση με τις απλούστερες πύλες, όπως ή ή ή, οι πύλες XOR, ως εκ τούτου, χρειάζονται περισσότερο χρόνο για να περάσει το σήμα.Σε κυκλώματα υψηλής ταχύτητας, αυτές οι καθυστερήσεις μπορούν να συσσωρευτούν και να οδηγήσουν σε προβλήματα όπως σφάλματα χρονισμού, εγκατάσταση και παραβιάσεις παραβιάσεων ή ακόμα και συντριβές του συστήματος.Πρέπει συχνά να σχεδιάσετε πρόσθετες διορθώσεις ή βελτιστοποιήσεις χρονισμού γύρω από τις πύλες XOR για να εξασφαλίσετε αξιόπιστες επιδόσεις σε υψηλές ταχύτητες.

Πολυπλοκότητα σχεδιασμού με πολλαπλές εισόδους

Ενώ οι πύλες XOR δύο εισόδων είναι σχετικά κοινές και διαχειρίσιμες, ο σχεδιασμός λειτουργιών XOR με περισσότερες από δύο εισόδους εισάγει πολυπλοκότητα.Μια πραγματική πύλη XOR πολλαπλών εισόδων συμπεριφέρεται διαφορετικά από τη σύνδεση πολλαπλών πύλων XOR δύο εισόδων σε ακολουθία.Η προκύπτουσα λογική γίνεται πιο δύσκολο να προβλεφθεί και να διαχειριστεί.Για παράδειγμα, ένα XOR τεσσάρων εισροών εξάγει A 1 Εάν ένας περίεργος αριθμός εισόδων είναι 1, ένας κανόνας που μπορεί να προκαλέσει σύγχυση σε μεγάλα συστήματα.Η δημιουργία τέτοιων λειτουργιών απαιτεί συχνά την οικοδόμηση ενός δέντρου των πύλων XOR, αυξάνοντας τον αριθμό των εξαρτημάτων και των διασυνδέσεων.Αυτό όχι μόνο οδηγεί σε μεγαλύτερες περιοχές φυσικού κυκλώματος αλλά και περιπλέκει την ανάλυση χρονισμού, τη διάταξη και τη δρομολόγηση κατά τη διάρκεια της διαδικασίας σχεδιασμού, καθιστώντας πιο δύσκολο να εξασφαλιστεί η σωστή και αποτελεσματική λειτουργία.

Δύσκολη εντοπισμός και συντήρηση

Τα κυκλώματα αντιμετώπισης προβλημάτων που βασίζονται σε μεγάλο βαθμό στη λογική XOR μπορεί να είναι πιο δύσκολα από την εργασία με κυκλώματα που αποτελούνται κυρίως από απλούστερες πύλες.Επειδή η συμπεριφορά XOR εξαρτάται από τον ακριβή συνδυασμό εισροών, ακόμη και ένα μικρό σφάλμα, όπως ένα ελαφρώς καθυστερημένο σήμα ή σποραδικό σφάλμα, μπορεί να προκαλέσει την αλλαγή της εξόδου απρόβλεπτα.Επιπλέον, η λογική XOR τείνει να αποκρύψει τη σχέση μεταξύ εισροών και εξόδων.Μια μικρή αλλαγή σε μία είσοδο μπορεί να αναστρέψει την έξοδο, η οποία μπορεί να μην είναι άμεσα διαισθητική κατά τη διάρκεια της εντοπισμού σφαλμάτων.Ως αποτέλεσμα, πρέπει να περάσετε περισσότερο χρόνο στην ανάλυση και τη διάγνωση προβλημάτων, συχνά απαιτώντας εξειδικευμένα εργαλεία όπως οι αναλυτές λογικής ή το λογισμικό προσομοίωσης για να εντοπίσουν σφάλματα.Σε φάσεις συντήρησης, αυτή η πρόσθετη πολυπλοκότητα μπορεί να αυξήσει το κόστος και το χρόνο που απαιτείται για την ενημέρωση, την επισκευή ή την επέκταση των ψηφιακών συστημάτων που εξαρτώνται σε μεγάλο βαθμό από τις λειτουργίες XOR.

Σύναψη

Οι πύλες XOR είναι πολύ σημαντικές στις σημερινές ηλεκτρονικές συσκευές.Βοηθούν με θέσεις εργασίας όπως η ασφαλής επικοινωνία, η πραγματοποίηση μαθηματικών σε υπολογιστές και ο έλεγχος για λάθη σε δεδομένα.Παρόλο που είναι λίγο πιο περίπλοκες και χρησιμοποιούν περισσότερη δύναμη από τις απλές πύλες, οι πύλες XOR κάνουν τα κυκλώματα ταχύτερα, μικρότερα και πιο αξιόπιστα.Η γνώση του τρόπου λειτουργίας του XOR Gates, του τρόπου με τον οποίο θα τα χτίσετε και πού να τα χρησιμοποιήσετε μπορεί να σας βοηθήσει να δημιουργήσετε καλύτερα και πιο έξυπνα ηλεκτρονικά συστήματα.
