XC4VLX100-10FFG1148C FPGA: Χαρακτηριστικά, Προδιαγραφές, Εφαρμογές και Οδηγός Προγραμματισμού

Εάν εργάζεστε με σύνθετα ψηφιακά σχέδια, το XC4VLX100-10FFG1148C σας δίνει τη δύναμη και την ευελιξία που χρειάζεστε.Αυτό το FPGA συσκευάζει υψηλή λογική χωρητικότητα, ενσωματωμένη μνήμη και μεγάλο αριθμό ακίδων εισόδου/εξόδου, καθιστώντας το ιδανικό για απαιτητικές εφαρμογές.Σε αυτόν τον οδηγό, θα μάθετε για τα χαρακτηριστικά, τις επιδόσεις, τις παραμέτρους χρονισμού, τις εφαρμογές, τα βήματα προγραμματισμού, τα πλεονεκτήματα και τα μειονεκτήματα, τα στοιχεία συσκευασίας και το φόντο του κατασκευαστή.

Κατάλογος

Ποιο είναι το XC4VLX100-10FFG1148C;

Ο XC4VLX100-10FFG1148C είναι ένα FPGA υψηλής απόδοσης από το Xilinx (τώρα AMD), που ανήκει στην οικογένεια Virtex-4 LX, η οποία χτίστηκε σε μια διαδικασία χαλκού 90 nm.Αυτή η συσκευή έχει σχεδιαστεί για σύνθετες εφαρμογές ψηφιακής λογικής και αποτελεί μέρος της σειράς LX που δίνει έμφαση στους πόρους λογικής και μνήμης χωρίς σειριακούς πομποδέκτες υψηλής ταχύτητας.Που προσδιορίζεται από το πακέτο FCBGA 1148-ball και την εμπορική βαθμολογία θερμοκρασίας, αντιπροσωπεύει μία από τις επιλογές υψηλότερης χωρητικότητας στο πλαίσιο της σειράς LX.

Ψάχνετε για XC4VLX100-10FFG1148C;Επικοινωνήστε μαζί μας για να ελέγξετε το τρέχον απόθεμα, το χρόνο παράδοσης και την τιμολόγηση.

Χαρακτηριστικά XC4VLX100-10FFG1148C

• Υψηλή λογική χωρητικότητα

Το XC4VLX100-10FFG1148C παρέχει 110.592 λογικά κύτταρα, επιτρέποντας την εφαρμογή σύνθετων ψηφιακών σχεδίων σε μία μόνο συσκευή.Αυτή η μεγάλη λογική χωρητικότητα καθιστά κατάλληλο για λειτουργίες επεξεργασίας και ελέγχου υψηλής πυκνότητας.

• Ενσωματωμένη και κατανεμημένη μνήμη

Ενσωματώνει περίπου 4,22 mbits της συνολικής μνήμης, συνδυάζοντας το μπλοκ RAM και την κατανεμημένη μνήμη RAM.Αυτή η αρχιτεκτονική μνήμης υποστηρίζει την αποτελεσματική αποθήκευση δεδομένων, την απομάκρυνση και την επεξεργασία on-chip χωρίς την ανάγκη για εκτεταμένη εξωτερική μνήμη.

• Εκτεταμένοι πόροι εισόδου/εξόδου

Η συσκευή προσφέρει 768 ακροδέκτες εισόδου/εξόδου χρήστη, δίνοντας ευελιξία στη διασύνδεση με διάφορα εξωτερικά εξαρτήματα και συστήματα.Αυτά τα I/OS υποστηρίζουν ένα ευρύ φάσμα προτύπων μέσω της λειτουργίας Selectio ™, ενισχύοντας τη συνδεσιμότητα σε επίπεδο σκάφους.

• Πυρήνας υψηλής απόδοσης

Λειτουργώντας σε τάση πυρήνα 1,2 V, το FPGA υποστηρίζει εσωτερικό χρονικό διάστημα μέχρι περίπου 500 MHz, παρέχοντας γρήγορη λογική απόδοση.Αυτό εξασφαλίζει αξιόπιστη λειτουργία σε απαιτητικές εφαρμογές υψηλής ταχύτητας.

• Εμπορική θερμοκρασία

Βαθμολογείται για 0 ​​° C έως +85 ° C, η συσκευή έχει σχεδιαστεί για περιβάλλοντα εμπορικών βαθμών.Διατηρεί σταθερή απόδοση σε τυπικές συνθήκες λειτουργίας για βιομηχανικά και ενσωματωμένα συστήματα.

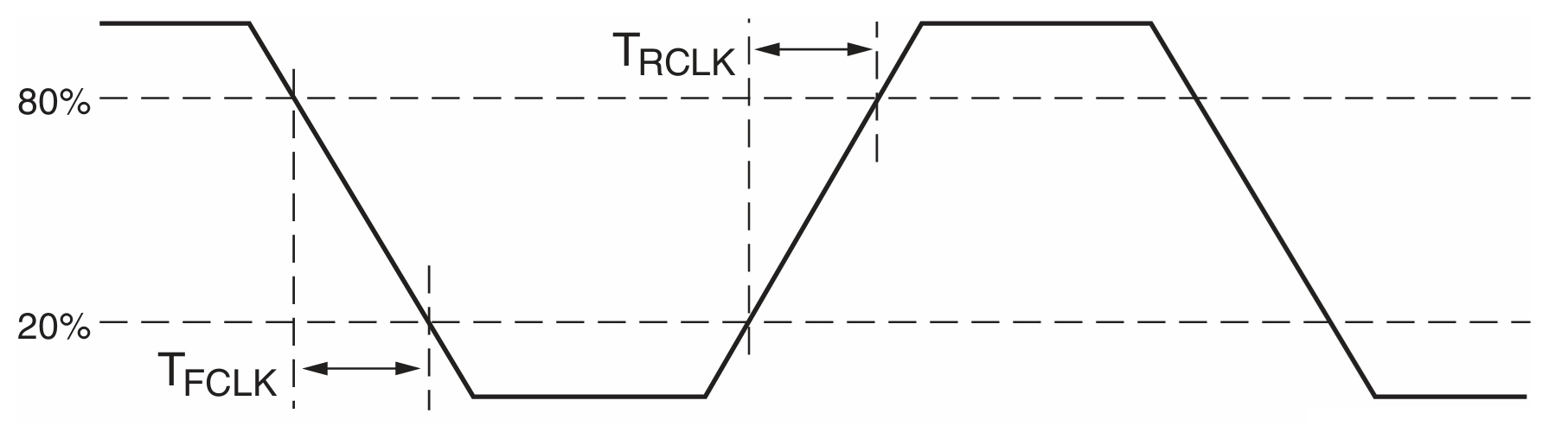

Παράμετροι χρονισμού αναφοράς

Το διάγραμμα δείχνει τις μετρήσεις του χρόνου αύξησης και πτώσης του ρολογιού για το XC4VLX100-10FFG1148C, εστιάζοντας στο Τ_{Ριψοκίνδυνος} (χρόνος άνοδας) και t_Φλόγα (χρόνος πτώσης) μεταξύ των επιπέδων τάσης 20% και 80% του σήματος ρολογιού.Δείχνει πόσο γρήγορα μεταβαίνει το ρολόι από χαμηλό σε υψηλό και υψηλό σε χαμηλό, το οποίο είναι ιδανικό για τη διατήρηση της ακεραιότητας του χρονισμού και της αξιόπιστης λειτουργίας του FPGA.Ο ακριβής έλεγχος αυτών των άκρων εξασφαλίζει ακριβή συγχρονισμό εσωτερικής λογικής και εξωτερικών διεπαφών.Στους XC4VLX100-10FFG1148C, η διατήρηση των κατάλληλων χρόνων αύξησης και πτώσης είναι σημαντική για σταθερή απόδοση υψηλής ταχύτητας και ελαχιστοποίηση της παραμόρφωσης του σήματος.

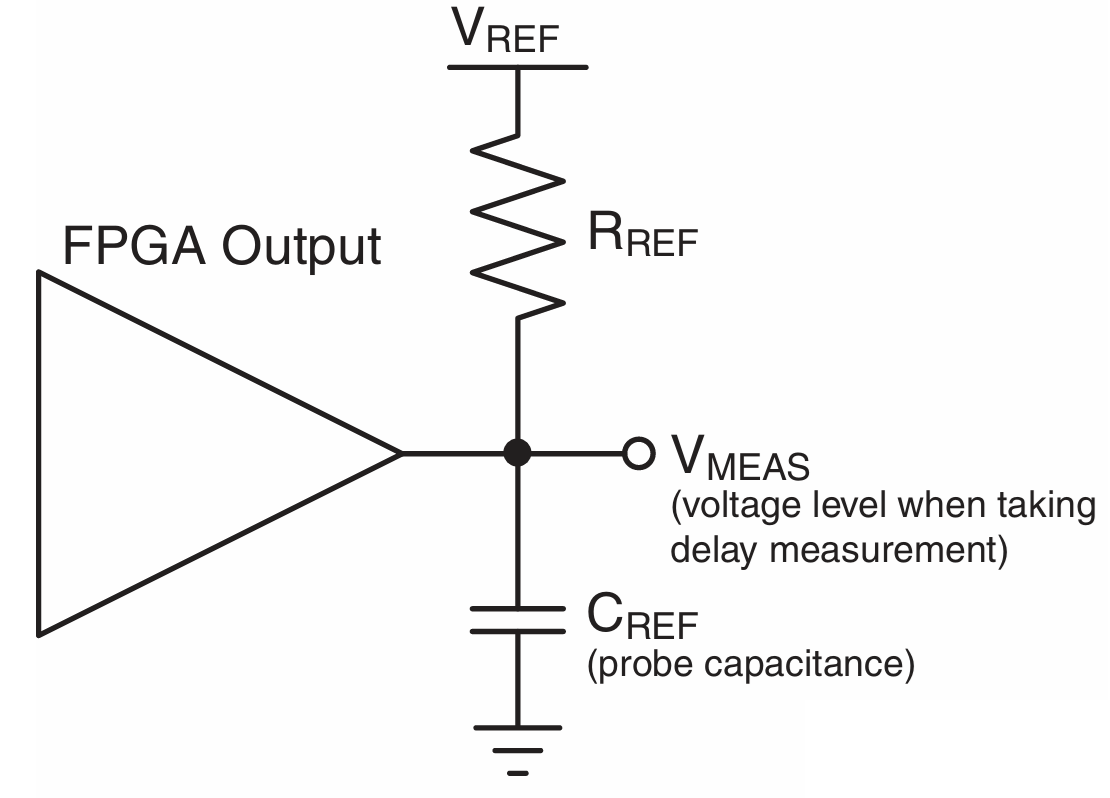

Γενικευμένη ρύθμιση δοκιμής

Το διάγραμμα απεικονίζει τη γενικευμένη ρύθμιση δοκιμής που χρησιμοποιείται για τη μέτρηση των καθυστερήσεων εξόδου και των χαρακτηριστικών του σήματος του XC4VLX100-10FFG1148C FPGA.Μια αντίσταση αναφοράς (r_Ref) και πυκνωτής (γ_Ref) συνδέονται με την έξοδο FPGA, με V V_Μέτρα αντιπροσωπεύοντας το επίπεδο τάσης στο οποίο λαμβάνονται μετρήσεις χρονισμού.Αυτή η τυποποιημένη ρύθμιση εξασφαλίζει συνεπή και ακριβή μέτρηση των καθυστερήσεων μετάβασης σήματος σε διαφορετικά περιβάλλοντα δοκιμών.Για το XC4VLX100-10FFG1148C, αυτό είναι σημαντικό για την επικύρωση της απόδοσης I/O υψηλής ταχύτητας και εξασφαλίζοντας ότι η συσκευή πληροί τις προδιαγραφές χρονισμού σε πραγματικές εφαρμογές.

XC4VLX100-10FFG1148C Προδιαγραφές

Τύπος	Παράμετρος
Κατασκευαστής	AMD/xilinx
Σειρά	Virtex®-4 LX
Συσκευασία	Δίσκος
Κατάσταση μέρους	Ενεργός
Αριθμός εργαστηρίων/CLB	12288
Αριθμός λογικών στοιχείων/κυττάρων	110592
Συνολικά κομμάτια μνήμης RAM	4423680
Αριθμός I/O	768
Τάση - προμήθεια	1.14 V ~ 1.26 V
Τύπος τοποθέτησης	Επιφανειακή βάση
Θερμοκρασία λειτουργίας	0 ° C ~ 85 ° C (TJ)
Πακέτο / θήκη	1148-BBGA, FCBGA
Πακέτο συσκευών προμηθευτή	1148-FCPBGA (35 × 35)
Αριθμός προϊόντος βάσης	XC4VLX100

XC4VLX100-10FFG1148C Εφαρμογές

1. Συστήματα επεξεργασίας ψηφιακού σήματος (DSP)

Το XC4VLX100-10FFG1148C είναι κατάλληλο για την εφαρμογή αλγορίθμων DSP υψηλής απόδοσης χάρη στη μεγάλη λογική χωρητικότητα και την ενσωματωμένη μνήμη.Μπορείτε να δημιουργήσετε προσαρμοσμένους αγωγούς επεξεργασίας που χειρίζονται τους εντατικούς υπολογισμούς εγκαίρως.Αυτό το καθιστά ιδανικό για εφαρμογές όπως η επεξεργασία εικόνων, τα συστήματα ραντάρ και το προηγμένο φιλτράρισμα.

2. Επιτάχυνση ενσωματωμένου συστήματος

Με την ευέλικτη αρχιτεκτονική της, η συσκευή χρησιμοποιείται ευρέως για την επιτάχυνση των ενσωματωμένων λειτουργιών του συστήματος, όπως ο χειρισμός των πρωτοκόλλων, η διαχείριση των λεωφορείων και η εκφόρτωση υλικού.Με τη μετατόπιση των εργασιών από το λογισμικό σε FPGA Fabric, βελτιώνει την ανταπόκριση του συστήματος.Αυτό επιτρέπει τη βελτιστοποίηση της απόδοσης διατηρώντας παράλληλα την ευελιξία του σχεδιασμού.

3. Εξοπλισμός επικοινωνιών και δικτύωσης

Οι υψηλές δυνατότητες μέτρησης και επεξεργασίας της FPGA το καθιστούν κατάλληλο για υποδομές επικοινωνιών, συμπεριλαμβανομένων των διακόπτη, των δρομολογητών και των γεφυρών διασύνδεσης.Μπορεί να διαχειριστεί σύνθετα πρωτόκολλα δικτύωσης και ροές δεδομένων υψηλού εύρους ζώνης με χαμηλή λανθάνουσα κατάσταση.Αυτό το καθιστά μια αξιόπιστη επιλογή για συστήματα δικτύωσης Backbone και Data Center.

4. Λήψη και επεξεργασία δεδομένων υψηλής ταχύτητας

Το XC4VLX100-10FFG1148C υπερέχει σε εφαρμογές που απαιτούν ταχεία λήψη και επεξεργασία δεδομένων, όπως όργανα και επιστημονικό εξοπλισμό.Η ενσωματωμένη μνήμη και οι λογικοί πόροι του επιτρέπουν τη γρήγορη αποθήκευση και την παράλληλη χειραγώγηση δεδομένων.Αυτό εξασφαλίζει αποτελεσματικό χειρισμό μεγάλων όγκων δεδομένων σε περιβάλλοντα.

XC4VLX100-10FFG1148C Παρόμοια μέρη

Προσδιορισμός	XC4VLX100-10FFG1148C	XC4VLX100-10FFG1148I	XC4VLX100-11FFG1148C	XC4VLX100-10FF1148C	XC4VLX100-10FFG1513C	XC4VLX100-12FFG1148C
Κατασκευαστής	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)
Οικογένεια	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX
Λογική χωρητικότητα	110.592 κύτταρα	110.592 κύτταρα	110.592 κύτταρα	110.592 κύτταρα	110.592 κύτταρα	110.592 κύτταρα
Τύπος πακέτου	Fcbga	Fcbga	Fcbga	Fcbga	Fcbga	Fcbga
Καταμέτρηση με μπάλα	1148	1148	1148	1148	1513	1148
Βαθμός ταχύτητας	-10	-10	-11	-10	-10	-12
Βαθμός θερμοκρασίας	Εμπορικό (γ)	Βιομηχανικό (i)	Εμπορικό (γ)	Εμπορικό (γ)	Εμπορικό (γ)	Εμπορικό (γ)
Τάση πυρήνα	1.2 V	1.2 V	1.2 V	1.2 V	1.2 V	1.2 V
Εύρος θερμοκρασίας λειτουργίας	0 ° C έως +85 ° C	-40 ° C έως +100 ° C	0 ° C έως +85 ° C	0 ° C έως +85 ° C	0 ° C έως +85 ° C	0 ° C έως +85 ° C
Διαφορά	Βασικό τμήμα, πρότυπο PKG	Υποστήριξη βιομηχανικής θερμοκρασίας	Βαθμός υψηλότερης ταχύτητας	Δεν έχει ονομασία "G"	Μεγαλύτερο πακέτο, περισσότερο I/O	Ταχύτερη βαθμολογία ταχύτητας σε σειρά

XC4VLX100-10FFG1148C Βήματα προγραμματισμού

Πριν από τον προγραμματισμό του XC4VLX100-10FFG1148C, πρέπει να διασφαλίσετε ότι τα αρχεία ανάπτυξης και τα αρχεία διαμόρφωσης έχουν ρυθμιστεί σωστά.Η συσκευή υποστηρίζει πολλαπλές λειτουργίες διαμόρφωσης, οπότε επιλέγοντας το σωστό ένα νωρίς εξασφαλίζει μια ομαλή και επιτυχημένη διαδικασία προγραμματισμού.

1. Ενεργοποιήστε τη συσκευή

Ξεκινήστε εφαρμόζοντας ισχύ στο FPGA χρησιμοποιώντας τις απαιτούμενες ράγες τάσης (VCCINT, VCCAUX και VCC_CONFIG).Πρέπει να βεβαιωθείτε ότι αυτές οι τάσεις φτάνουν σε σταθερά επίπεδα πριν ξεκινήσει οποιαδήποτε διαμόρφωση.Η σωστή αλληλουχία ισχύος είναι καλό για να αποφευχθούν σφάλματα αρχικοποίησης.

2. Επιλέξτε λειτουργία διαμόρφωσης

Στη συνέχεια, το FPGA δείχνει τις ακροδέκτες λειτουργίας του στην άνοδο της ακμής του init_b για να προσδιορίσει ποια μέθοδο διαμόρφωσης θα χρησιμοποιηθεί.Μπορείτε να επιλέξετε από JTAG, Slave Serial, Master Serial ή SelectMap, ανάλογα με τη ρύθμισή σας.Βεβαιωθείτε ότι οι ακροδέκτες λειτουργίας έχουν ρυθμιστεί σωστά, καθώς ελέγχουν τον τρόπο φόρτωσης του bitstream.

3. Αρχικοποιήστε τη συσκευή

Το FPGA καθαρίζει τη μνήμη διαμόρφωσης και προετοιμάζεται για τη φόρτωση bitstream κατά την αρχικοποίηση.Σε αυτό το στάδιο, τα σήματα όπως το INIT_B, το GWE και το GTS χρησιμοποιούνται για να ορίσουν τη συσκευή σε μια γνωστή κατάσταση.Θα πρέπει να διασφαλίσετε ότι όλα τα σήματα αρχικοποίησης συμπεριφέρονται όπως αναμένεται πριν προχωρήσουν.

4. Τοποθετήστε το bitstream

Χρησιμοποιώντας τη διεπαφή που επιλέξατε, τώρα μεταδίδετε το bitstream διαμόρφωσης στο FPGA.Για παράδειγμα, εάν χρησιμοποιείτε το JTAG, το bitstream μετατοπίζεται σειριακά στη μνήμη διαμόρφωσης της συσκευής.Απαιτείται ακριβής και πλήρης μεταφορά bitstream για επιτυχή προγραμματισμό.

5. Ξεκινήστε τη διαδικασία διαμόρφωσης

Μόλις το bitstream φορτωθεί πλήρως, το FPGA εξέρχεται από τη λειτουργία μετατόπισης και αρχίζει την ακολουθία εκκίνησης.Μια εντολή JSTART ή ισοδύναμη διαδικασία ενεργοποιεί τη συσκευή για την οριστικοποίηση της διαμόρφωσης.Πρέπει να επιτρέψετε στο FPGA να ολοκληρώσει αυτό το στάδιο χωρίς διακοπές.

6. Συμπληρώστε τη διαμόρφωση και εισαγάγετε τη λειτουργία χρήστη

Το FPGA ελέγχει αυτόματα την ακεραιότητα bitstream χρησιμοποιώντας CRC και, εάν είναι έγκυρο, ισχυρίζεται το σήμα που έχει ολοκληρωθεί.Μόλις συμβεί αυτό, η λογική του χρήστη γίνεται ενεργή και η συσκευή λειτουργεί σύμφωνα με το σχεδιασμό σας.Σε αυτό το σημείο, η διαδικασία διαμόρφωσης είναι πλήρης και το FPGA είναι πλήρως λειτουργική.

7. Προαιρετική επαλήθευση

Τέλος, μπορείτε να εκτελέσετε ένα βήμα επανεμφάνισης ή επαλήθευσης για να διασφαλίσετε ότι η διαμόρφωση ήταν επιτυχής.Αυτό μπορεί να γίνει μέσω JTAG ή SelectMap, ανάλογα με τη λειτουργία που χρησιμοποιήσατε.Παρόλο που είναι προαιρετικό, συνιστάται ιδιαίτερα τα συστήματα να επιβεβαιώσουν τον κατάλληλο προγραμματισμό.

XC4VLX100-10FFG1148C Πλεονεκτήματα και μειονεκτήματα

Φόντα

• χαμηλότερη συνολική κατανάλωση ενέργειας σε σύγκριση με πολλά 90 nm FPGAs.

• Υποστηριζόμενη από ένα ώριμο και σταθερό οικοσύστημα σχεδιασμού.

• Ισχυρή αναλογία απόδοσης προς κόστος για τη γενιά του.

• Η αρθρωτή αρχιτεκτονική ASMBL βελτιώνει την αποτελεσματικότητα του σχεδιασμού.

• Αξιόπιστη, αποδεδειγμένη πλατφόρμα για μακροχρόνια σχέδια.

Μειονεκτήματα

• Με βάση την τεχνολογία κληρονομιάς με περιορισμένη μελλοντική υποστήριξη.

• Δεν διαθέτει σειριακούς πομποδέκτες υψηλής ταχύτητας που βρίσκονται σε νεότερες οικογένειες.

• χαμηλότερη επεκτασιμότητα και ευελιξία σε σύγκριση με τα σύγχρονα FPGAs.

• Πιθανές προκλήσεις προμήθειας λόγω ηλικίας προϊόντων.

• Απαιτεί προσεκτική ισχύ και θερμική διαχείριση σε υψηλή αξιοποίηση.

XC4VLX100-10FFG1148C Διαστάσεις συσκευασίας

Παράμετρος	Διαστάσεις
Τύπος πακέτου	FFG1148 (Flip-Chip Fine-Pitch BGA)
Βήμα	1,00 mm
Μέγεθος σώματος πακέτου (L × W)	35,00 mm × 35,00 mm
Μέγεθος σώματος πακέτου (L × W, ίντσα)	1.378 σε × 1.378 στο
Συνολικό ύψος πακέτου (α)	3.40 mm (τυπικό)
Συνολικό ύψος πακέτου (a, ίντσα)	0,134 σε (τυπικό)
Ανοχή μεγέθους σώματος	± 0,20 mm
Σφαίρα	34 × 34 (πλέγμα βήματος 1,00 mm)
Καταμέτρηση με μπάλα	1.148 μπάλες
Διάμετρος μπάλας (ονομαστική)	0,60 mm
Πάχος υποστρώματος (β)	~ 1,00 mm
Ύψος standoff (a1)	0,40 mm (ονομαστική)
Ζεσταίνετε το μέγεθος του γυμνασίου / μεταλλικού καλύμματος	~ 32 mm τετράγωνο (τυπική κορυφαία μεταλλική περιοχή)
Τύπος τοποθέτησης	Επιφανειακή βάση

XC4VLX100-10FFG1148C Κατασκευαστής

Το XC4VLX100-10FFG1148C κατασκευάζεται από Xilinx, πρωτοπόρος στον τομέα των προγραμματιζόμενων λογικών συσκευών.Το 2022, το Xilinx έγινε μέρος του Amd (Προηγμένες Μικρο-συσκευές), ενισχύοντας περαιτέρω τη θέση της σε τεχνολογίες υψηλής απόδοσης και προσαρμοστικές τεχνολογίες.Αυτή η συγχώνευση συνδυάζει την τεχνογνωσία της FPGA της Xilinx με την ηγεσία της AMD, εξασφαλίζοντας την ισχυρή μακροπρόθεσμη υποστήριξη και καινοτομία για προϊόντα όπως το XC4VLX100-10FFG1148C.

Σύναψη

Το XC4VLX100-10FFG1148C ξεχωρίζει για τον μεγάλο αριθμό λογικών κυττάρων, την ευέλικτη αρχιτεκτονική μνήμης, τις ευρείες δυνατότητες εισόδου/εξόδου και την σταθερή απόδοση μέσα στην γενιά του.Υποστηρίζει υψηλής ταχύτητας και αξιόπιστη ακεραιότητα σήματος, καθιστώντας την κατάλληλη για απαιτητικές εφαρμογές σε συστήματα DSP, δικτύωσης και ενσωματωμένων.Παρόλο που προσφέρει αποδεδειγμένη σταθερότητα και ένα ώριμο οικοσύστημα, αντικατοπτρίζει την τεχνολογία κληρονομιάς με ορισμένους περιορισμούς κλιμάκωσης και προμήθειας, καθιστώντας προσεκτική εξέταση σημαντικών για τα σύγχρονα σχέδια.

Φύλλο δεδομένων PDF

XC4VLX100-10FFG1148C ΔΕΔΟΜΕΝΑ:

Virtex-4 FPGA DC/Χαρακτηριστικά μεταγωγής.pdf
