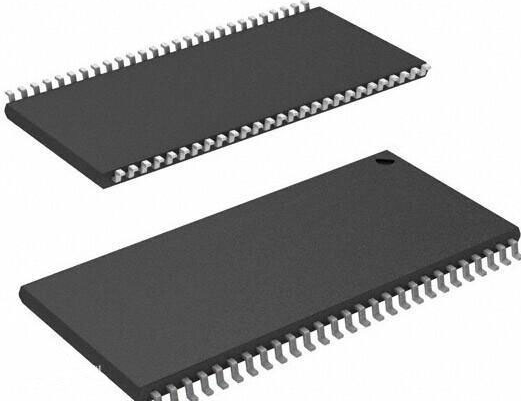

Τι είναι το SRAM;

Το SRAM ή το στατικό RAM είναι ένας τύπος μνήμης που διατηρεί δεδομένα χωρίς την ανάγκη για συνεχή αναζωογονητική, καθιστώντας την ταχύτερη και πιο αξιόπιστη για συγκεκριμένες εργασίες.Σε αντίθεση με το DRAM, δεν απαιτεί περιοδική επαναφόρτιση, αλλά το μεγαλύτερο μέγεθος και το υψηλότερο κόστος του περιορίζουν τη χρήση του σε εξειδικευμένες εφαρμογές.Αυτό το άρθρο διερευνά τα χαρακτηριστικά, τους τύπους, τον μηχανισμό εργασίας και τις πρακτικές χρήσεις του.

Κατάλογος

Εισαγωγή στο SRAM

Το SRAM είναι ένας τύπος μνήμης που δεν χρειάζεται ένα κύκλωμα ανανέωσης για να διατηρήσει τα δεδομένα του, σε αντίθεση με το DRAM, το οποίο απαιτεί συχνή επαναφόρτιση για να διατηρήσει τις πληροφορίες του άθικτες.Αυτό κάνει το SRAM να εκτελεί ταχύτερα και πιο αποτελεσματικά σε ορισμένα καθήκοντα.Ωστόσο, έχει τα μειονεκτήματά του.Για παράδειγμα, το SRAM έχει χαμηλότερο επίπεδο ενσωμάτωσης, πράγμα που σημαίνει ότι παίρνει περισσότερο φυσικό χώρο σε σύγκριση με το DRAM με την ίδια χωρητικότητα αποθήκευσης.Εξαιτίας αυτού, το SRAM είναι γενικά πιο ακριβό.Ένα δισκίο πυριτίου που παράγει DRAM με μεγαλύτερη χωρητικότητα θα αποφέρει λιγότερη SRAM στην ίδια περιοχή.Ενώ η απόδοσή του είναι καλύτερη, το μεγαλύτερο μέγεθος και το υψηλότερο κόστος περιορίζουν τη χρήση του σε συγκεκριμένες εφαρμογές.

Προδιαγραφές SRAM

Το SRAM χρησιμοποιείται συνήθως ως μνήμη cache μεταξύ της CPU και της κύριας μνήμης.Έρχεται σε δύο τύπους: το ένα είναι σταθερό απευθείας στη μητρική πλακέτα, ενώ η άλλη, γνωστή ως Coast (cache σε ένα ραβδί), εισάγεται σε μια υποδοχή για επέκταση.

Ορισμένες μάρκες, όπως το CMOS 146818, περιλαμβάνουν SRAM μικρής χωρητικότητας, όπως 128 bytes, για την αποθήκευση δεδομένων διαμόρφωσης.Ξεκινώντας από την CPU 80486, μια μνήμη cache ενσωματώθηκε στο εσωτερικό του επεξεργαστή για τη βελτίωση των ταχύτητων μεταφοράς δεδομένων.Αυτό εξελίχθηκε σε CPU Pentium, όπου οι όροι όπως η προσωρινή μνήμη L1 (Level 1 Cache) και η προσωρινή μνήμη L2 (Level 2 Cache) έγιναν στάνταρ.Γενικά, η προσωρινή μνήμη L1 βρίσκεται μέσα στην CPU, ενώ η προσωρινή μνήμη L2 τοποθετείται έξω.Ωστόσο, οι επεξεργαστές όπως το Pentium Pro περιλάμβαναν τόσο τις μνήμες L1 όσο και L2 μέσα στην CPU, με αποτέλεσμα ένα μεγαλύτερο φυσικό μέγεθος.Αργότερα, το Pentium II μετατόπισε την προσωρινή μνήμη L2 σε ένα εξωτερικό μαύρο κουτί έξω από τον πυρήνα της CPU.

Το SRAM είναι γρήγορο και δεν απαιτεί ανανέωση λειτουργιών, σε αντίθεση με το DRAM.Ωστόσο, το υψηλό κόστος και το μεγαλύτερο μέγεθος του καθιστούν ακατάλληλο ως την κύρια μνήμη σε μια μητρική πλακέτα, όπου χρειάζονται μεγάλες ικανότητες.

Χρήσεις του SRAM

Το SRAM χρησιμοποιείται κυρίως για την προσωρινή μνήμη επιπέδου 2 (L2 cache) στον υπολογισμό.Βασίζεται σε τρανζίστορ για την αποθήκευση δεδομένων, καθιστώντας τα σημαντικά ταχύτερα από το DRAM.Ωστόσο, το SRAM έχει μικρότερη χωρητικότητα σε σύγκριση με άλλους τύπους μνήμης στην ίδια περιοχή, η οποία περιορίζει τη χρήση της σε εφαρμογές υψηλής χωρητικότητας.

Παρά το υψηλότερο κόστος του, το SRAM χρησιμοποιείται συχνά ως μνήμη προσωρινής μνήμης μικρής χωρητικότητας για να γεφυρώσει το χάσμα ταχύτητας μεταξύ ταχύτερης CPU και πιο αργού DRAM.Έρχεται σε διάφορες μορφές, όπως το Asyncsram (ασύγχρονη SRAM), το SRAM SYM (σύγχρονος SRAM), το PBSRAM (Pipelined Burst SRAM) και οι ιδιόκτητες παραλλαγές όπως το CSRAM της Intel.

Η αρχιτεκτονική του SRAM αποτελείται από πέντε βασικά συστατικά: η συστοιχία κυττάρων μνήμης (συστοιχία κυττάρων πυρήνα), οι αποκωδικοποιητές διευθύνσεων σειράς/στήλης, οι ευαίσθητοι ενισχυτές, τα κυκλώματα ελέγχου και τα κυκλώματα ρυθμιστικού/οδηγού.Ο μηχανισμός αποθήκευσης του είναι στατικός, βασιζόμενος σε ένα διστακτικό κύκλωμα.Ενώ αυτό εξαλείφει την ανάγκη για περιοδικές ανανέωση όπως το DRAM, η πολυπλοκότητα των μονάδων αποθήκευσης μειώνει την πυκνότητα ενσωμάτωσης και αυξάνει την κατανάλωση ενέργειας.Παρά τους περιορισμούς αυτούς, η ταχύτητα και η αξιοπιστία του SRAM καθιστούν απαραίτητη σε ορισμένες εφαρμογές κρίσιμες για τις επιδόσεις.

Πώς λειτουργεί το SRAM

Το SRAM λειτουργεί με την αποθήκευση δεδομένων στα κύτταρα μνήμης του χωρίς να χρειάζεται σταθερή αναζωογονητική.Η σύνταξη ενός "1" σε ένα κελί μνήμης 6T, για παράδειγμα, περιλαμβάνει την παροχή συγκεκριμένων τιμών διευθύνσεων στους αποκωδικοποιητές γραμμής και στήλης για να επιλέξετε ένα κελί.Στη συνέχεια, το σήμα ενεργοποίησης (εμείς) ενεργοποιείται και τα δεδομένα "1" μετατρέπονται σε δύο σήματα ", 1" και "0", τα οποία αποστέλλονται στις γραμμές bit (BL και BLB) που συνδέονται με το επιλεγμένο κύτταρο.Σε αυτό το στάδιο, ενεργοποιούνται ορισμένα τρανζίστορ εντός του κυττάρου, επιτρέποντας στα σήματα να ρυθμίσουν το εσωτερικό μάνδαλο έτσι ώστε να κατέχει "1."

Η διαδικασία για τα δεδομένα ανάγνωσης είναι παρόμοια.Εάν το κελί μνήμης περιέχει "1", το σύστημα πρώτα προ-φορτώνει τις γραμμές bit σε μια συγκεκριμένη τάση.Μόλις οι αποκωδικοποιητές σειράς και στήλης επιλέξουν το κελί μνήμης, τα αποθηκευμένα δεδομένα επηρεάζουν την τάση στις γραμμές των δυαδικών ψηφίων.Δημιουργείται μια διαφορά τάσης, η οποία στη συνέχεια ανιχνεύεται και ενισχύεται από τον ενισχυτή Sense.Αυτό το ενισχυμένο σήμα αποστέλλεται στο κύκλωμα εξόδου, επιτρέποντας με ακρίβεια το αποθηκευμένο "1".

Ο σχεδιασμός του SRAM εξασφαλίζει ότι τα δεδομένα αποθηκεύονται με ασφάλεια και πρόσβαση γρήγορα, καθιστώντας το αξιόπιστο για εφαρμογές που απαιτούν μνήμη υψηλής ταχύτητας.

Τύποι SRAM

Μη πτητικό SRAM

Οι μη πτητικές λειτουργίες SRAM (NVSRAM) όπως το κανονικό SRAM, αλλά έχουν την πρόσθετη ικανότητα να διατηρούν δεδομένα ακόμη και όταν χάνεται η τροφοδοσία.Αυτό το καθιστά εξαιρετικά χρήσιμο σε καταστάσεις όπου η συντήρηση των δεδομένων είναι κρίσιμη, όπως στα συστήματα δικτύου, στις τεχνολογίες αεροδιαστημικής και στις ιατρικές συσκευές.Δεδομένου ότι η βασιζόμενη στις μπαταρίες μπορεί να μην είναι πάντα μια επιλογή, το NVSRAM εξασφαλίζει ότι τα δεδομένα είναι ασφαλή χωρίς εξωτερική ισχύ.

Ασύγχρονη SRAM

Το ασύγχρονο SRAM λειτουργεί χωρίς να εξαρτάται από ένα σήμα ρολογιού, καθιστώντας το ευέλικτο σε διάφορα περιβάλλοντα.Έρχεται σε ικανότητες που κυμαίνονται από 4 kb έως 64 MB και είναι κατάλληλα για μικρούς ενσωματωμένους επεξεργαστές που έχουν περιορισμένη κρυφή μνήμη.Αυτός ο τύπος SRAM χρησιμοποιείται ευρέως στα βιομηχανικά ηλεκτρονικά, τα όργανα μέτρησης, τους σκληρούς δίσκους και τον εξοπλισμό δικτύου.Οι γρήγοροι χρόνοι πρόσβασης καθιστούν ιδανικό για συστήματα που απαιτούν γρήγορη και αξιόπιστη μνήμη.

Με βάση τον τύπο τρανζίστορ

• Τρανζίστορ διπολικής σύνδεσης (BJT)

Το SRAM που κατασκευάστηκε με διπολικά τρανζίστορ διασταυρώσεων προσφέρει πολύ γρήγορη απόδοση, αλλά έρχεται με το μειονέκτημα της κατανάλωσης υψηλής ενέργειας.Αυτό καθιστά λιγότερο συνηθισμένο στις σύγχρονες εφαρμογές όπου η ενεργειακή απόδοση αποτελεί προτεραιότητα.

• MOSFET (τεχνολογία CMOS)

Το SRAM που χρησιμοποιεί τρανζίστορ MOSFET, ιδιαίτερα CMOS, είναι ο πιο ευρέως χρησιμοποιούμενος τύπος σήμερα.Συνδυάζει χαμηλή κατανάλωση ενέργειας με καλή απόδοση, καθιστώντας την κατάλληλη για διάφορες εφαρμογές.

Με βάση τη λειτουργία

• Ασύγχρονη SRAM

Αυτός ο τύπος SRAM λειτουργεί ανεξάρτητα από μια συχνότητα ρολογιού, με λειτουργίες ανάγνωσης και εγγραφής που ελέγχονται από τις γραμμές διευθύνσεων και ενεργοποιούν τα σήματα.Η ευελιξία του καθιστά μια καλή επιλογή για ενσωματωμένα συστήματα.

• σύγχρονο SRAM

Το σύγχρονο SRAM λειτουργεί σε συγχρονισμό με ένα σήμα ρολογιού, εξασφαλίζοντας ότι όλες οι λειτουργίες εμφανίζονται σε ακριβή διαστήματα.Αυτό το καθιστά κατάλληλο για εφαρμογές όπου το χρονοδιάγραμμα και ο συντονισμός είναι απαραίτητοι, όπως η επεξεργασία δεδομένων υψηλής ταχύτητας.

Με βάση τα χαρακτηριστικά

• Ενακίνηση μηδενικού διαύλου (ZBT) SRAM

Το ZBT SRAM επιτρέπει σε λειτουργίες συνεχούς ανάγνωσης και εγγραφής χωρίς επιπλέον κύκλους ρολογιού για εναλλαγή μεταξύ των τρόπων λειτουργίας.Ενισχύει την αποτελεσματικότητα και την ταχύτητα σε συστήματα που χρειάζονται γρήγορη πρόσβαση στη μνήμη.

• σύγχρονη έκρηξη SRAM

Βελτιστοποιημένες για τις μεταφορές έκρηξης, αυτός ο τύπος SRAM επιτρέπει την ανάγνωση ή τη γραφή σε γρήγορη διαδοχή πολλαπλών δυαδικών ψηφίων δεδομένων, καθιστώντας το ιδανικό για εκρήξεις δεδομένων υψηλής ταχύτητας.

• DDR SRAM

Το DDR SRAM (διπλός ρυθμός δεδομένων SRAM) βελτιώνει τα ποσοστά μεταφοράς δεδομένων με την ανάγνωση και τη γραφή και στις δύο άκρες του σήματος ρολογιού.Έχει μία μόνο θύρα για λειτουργίες και χρησιμοποιείται συνήθως σε συστήματα υψηλής απόδοσης.

• QDR SRAM

Το QDR SRAM (RAME RAME SRAM) διαθέτει ξεχωριστές θύρες ανάγνωσης και εγγραφής για ταυτόχρονες λειτουργίες.Διαχειρίζεται ταυτόχρονα τέσσερα λόγια δεδομένων, καθιστώντας το κατάλληλο για συστήματα που απαιτούν υψηλή απόδοση.

• Δυαδική SRAM

Το Binary SRAM είναι ο τυπικός τύπος, που εργάζεται με δυαδικά δεδομένα (0s και 1s) για την αποθήκευση και επεξεργασία πληροφοριών.

• Τριρταλικός υπολογιστής SRAM

Αυτός ο εξειδικευμένος τύπος SRAM λειτουργεί με τρεις καταστάσεις αντί για δύο, επιτρέποντας τον πιο πολύπλοκο και αποτελεσματικό χειρισμό δεδομένων σε συγκεκριμένες εφαρμογές.

Δομή και σχεδιασμός του SRAM

Το SRAM, ή το στατικό RAM, είναι χτισμένο χρησιμοποιώντας τρανζίστορ όπου η κατάσταση "ON" αντιπροσωπεύει 1 και η κατάσταση "off" αντιπροσωπεύει 0. Αυτή η κατάσταση παραμένει σταθερή μέχρι να ληφθεί ένα σήμα αλλαγής.Σε αντίθεση με το DRAM, η SRAM δεν χρειάζεται σταθερή αναζωογονητική για να διατηρήσει τα δεδομένα του.Ωστόσο, παρόμοια με το DRAM, το SRAM χάνει τα δεδομένα της όταν η ισχύς είναι απενεργοποιημένη.Η ταχύτητά του είναι εντυπωσιακή, συχνά λειτουργεί σε 20ns ή ταχύτερα.

Κάθε κύτταρο μνήμης SRAM απαιτεί τέσσερα έως έξι τρανζίστορ μαζί με πρόσθετα εξαρτήματα, καθιστώντας το μεγαλύτερο και ακριβότερο από το DRAM, το οποίο χρησιμοποιεί μόνο ένα τρανζίστορ και έναν πυκνωτή ανά κύτταρο.Αυτή η διαφορά στη δομή και το σχεδιασμό σημαίνει ότι το SRAM και το DRAM δεν μπορούν να ανταλλάξουν.

Η υψηλή ταχύτητα και η στατική φύση του SRAM καθιστούν μια κοινή επιλογή για τη μνήμη της προσωρινής μνήμης, που συχνά βρίσκεται σε μια υποδοχή κρυφής μνήμης στη μητρική πλακέτα ενός υπολογιστή.Η εσωτερική του δομή αποτελείται από πέντε κύρια μέρη: συστοιχία κυψελών μνήμης, αποκωδικοποιητή διευθύνσεων (αποκωδικοποιητές γραμμής και στήλης), ενισχυτή αίσθησης, κύκλωμα ελέγχου και κύκλωμα buffer/driver.Κάθε κύτταρο μνήμης συνδέεται με άλλα κύτταρα μέσω κοινόχρηστων ηλεκτρικών συνδέσεων σε σειρές και στήλες.Οι σειρές αναφέρονται ως "γραμμές λέξεων", ενώ οι κάθετες συνδέσεις για δεδομένα ονομάζονται "γραμμές bit".Οι συγκεκριμένες σειρές και οι στήλες επιλέγονται μέσω διευθύνσεων εισόδου και στη συνέχεια τα δεδομένα διαβάζονται από ή γράφονται στα αντίστοιχα κύτταρα μνήμης.

Για τη βελτιστοποίηση του μεγέθους του τσιπ και της πρόσβασης δεδομένων, τα κύτταρα SRAM είναι συνήθως διατεταγμένα σε μήτρα ή τετραγωνική διάταξη.Για παράδειγμα, σε SRAM 4K-bit, χρησιμοποιούνται 64 σειρές και 64 στήλες, απαιτώντας 12 γραμμές διευθύνσεων.Αυτή η τετραγωνική διάταξη ελαχιστοποιεί την περιοχή τσιπ διατηρώντας παράλληλα αποτελεσματική πρόσβαση.Ωστόσο, οι συνδέσεις μεταξύ των κυττάρων μνήμης και των ακροδεκτών δεδομένων μπορούν να γίνουν μακρές σε μεγαλύτερες ικανότητες, προκαλώντας καθυστερήσεις και μειώνοντας τις ταχύτητες ανάγνωσης/εγγραφής.Αυτές οι καθυστερήσεις πρέπει να διαχειριστούν προσεκτικά τη διατήρηση της απόδοσης και της αξιοπιστίας.

Αυτός ο σχεδιασμός επιτυγχάνει ισορροπία μεταξύ ταχύτητας και μεγέθους, καθιστώντας το SRAM ιδανικό για εφαρμογές που απαιτούν γρήγορη και συνεπή πρόσβαση μνήμης.

Εφαρμογές του SRAM στην πραγματική ζωή

Χαρακτηριστικά του SRAM

Το SRAM είναι ταχύτερο από το DRAM και καταναλώνει λιγότερη δύναμη όταν ήταν αδρανής.Ωστόσο, είναι πιο ακριβό και μεγαλύτερο, το οποίο περιορίζει τη χρήση του σε εφαρμογές υψηλής πυκνότητας, χαμηλού κόστους όπως η μνήμη PC.Η ευκολία χρήσης και η πραγματική τυχαία πρόσβαση καθιστούν κατάλληλο για συγκεκριμένες απαιτήσεις υψηλής ταχύτητας.

Συχνότητα ρολογιού και χρήση ισχύος

Η κατανάλωση ενέργειας του SRAM αυξάνεται με τη συχνότητα πρόσβασης.Σε υψηλές συχνότητες, μπορεί να καταναλώσει πολλά watt, αλλά σε μέτριες ταχύτητες ρολογιών, χρησιμοποιεί πολύ λίγη ισχύ.Όταν αδρανής, η χρήση ισχύος πέφτει σε επίπεδα μικροκυμάτων, καθιστώντας την ενεργειακή αποδοτική σε ορισμένα σενάρια.

Γενικά προϊόντα που χρησιμοποιούν SRAM

• Ασύγχρονη διεπαφή

Το ασύγχρονο SRAM χρησιμοποιείται συνήθως σε μάρκες με ικανότητες που κυμαίνονται από 32kx8 (π.χ. XXC256) έως 16 Mbit.Η ευελιξία του το καθιστά δημοφιλές σε μια ποικιλία εφαρμογών γενικής χρήσης.

• σύγχρονη διεπαφή

Το σύγχρονο SRAM υποστηρίζει εφαρμογές που απαιτούν μεταδόσεις έκρηξης, όπως μνήμη προσωρινής μνήμης, με χωρητικότητες μέχρι 18 Mbit.Είναι βελτιστοποιημένο για γρήγορες μεταφορές δεδομένων.

Ενσωματωμένο σε μάρκες

• Μικροελεγκτές

Σε μικροελεγκτές, το SRAM παρέχει μνήμη μικρής κλίμακας (32 bytes έως 128 kilobytes) για εργασίες επεξεργασίας σε ενσωματωμένα συστήματα.

• Αποκαταστάσεις CPU

Το SRAM χρησιμεύει ως cache σε CPU υψηλής απόδοσης, αποθηκεύοντας συχνά χρησιμοποιούμενα δεδομένα για τη βελτίωση των ταχύτητων επεξεργασίας.Κυμαίνεται από μερικά kilobytes έως αρκετά megabytes σε μέγεθος.

• Μητρώοι

Οι επεξεργαστές χρησιμοποιούν το SRAM ως προσωρινή αποθήκευση σε μητρώα, επιτρέποντας ταχύτερη επεξεργασία δεδομένων κατά τη διάρκεια των εργασιών.

• ASICS και εξειδικευμένα IC

Το SRAM είναι συχνά ενσωματωμένο σε ενσωματωμένα κυκλώματα για συγκεκριμένες εφαρμογές (ASICS) για γρήγορη πρόσβαση μνήμης σε προσαρμοσμένες εφαρμογές.

Συσκευές FPGA και CPLD

Το SRAM είναι απαραίτητο σε FPGAs και CPLDs για την αποθήκευση προσωρινών αρχείων δεδομένων και ρυθμίσεων, υποστηρίζοντας τον επαναπρογραμματισμό της φύσης αυτών των συσκευών.

Ενσωματωμένες εφαρμογές σε συσκευές

• Βιομηχανικά και επιστημονικά συστήματα

Στον βιομηχανικό και επιστημονικό εξοπλισμό, το SRAM χρησιμοποιείται για αξιόπιστες απαιτήσεις μνήμης υψηλής ταχύτητας, όπως στην αυτοκινητοβιομηχανία και τα συστήματα ελέγχου.

• Καταναλωτικά Ηλεκτρονικά

Οι σύγχρονες συσκευές όπως οι ψηφιακές κάμερες, τα κινητά τηλέφωνα και τα παιχνίδια χρησιμοποιούν SRAM για γρήγορο και αποτελεσματικό χειρισμό δεδομένων, ενσωματώνοντας συχνά αρκετούς megabytes για ομαλή λειτουργία.

• Επεξεργασία σήματος σε πραγματικό χρόνο

Το SRAM με διπλό που έχει δοθεί χρησιμοποιείται συνήθως σε εφαρμογές επεξεργασίας σήματος σε πραγματικό χρόνο για να χειριστεί αποτελεσματικά τις συνεχείς ροές δεδομένων.

Εφαρμογές υπολογιστή

• PCS και σταθμούς εργασίας

Το SRAM είναι ένα βασικό στοιχείο στους υπολογιστές, που χρησιμεύει ως εσωτερική μνήμη cpu και εξωτερική προσωρινή μνήμη έκρηξης για την ενίσχυση της απόδοσης.

• Περιφερειακές συσκευές

Περιφερειακές συσκευές όπως εκτυπωτές, δρομολογητές και σκληροί δίσκοι βασίζονται στο SRAM για να ρυθμίσουν και να διαχειριστούν δεδομένα για ομαλότερες λειτουργίες.

• Οπτικές μονάδες δίσκου

Οι μονάδες CD-ROM και CD-RW χρησιμοποιούν το SRAM ως buffer track ήχου, εξασφαλίζοντας απρόσκοπτη αναπαραγωγή και εγγραφή.

• Εξοπλισμός δικτύωσης

Το SRAM ενσωματώνεται σε καλωδιακά μόντεμ και σε άλλες συσκευές δικτύωσης για τη διαχείριση και αποδέσμευση δεδομένων αποτελεσματικά.

Εφαρμογές ενθουσιώδους

• Επεξεργαστές DIY

Για τους χομπίστες και τους λάτρεις, η απλή διεπαφή του SRAM και η έλλειψη κύκλων ανανέωσης το καθιστούν ιδανικό για έργα επεξεργαστών DIY.Η άμεση διεύθυνση και η πρόσβαση του διαύλου δεδομένων απλοποιούν την ενσωμάτωση, επιτρέποντας στους χρήστες να επικεντρωθούν στην απόδοση.
