Οι Varistors εξήγησαν: Πώς λειτουργούν, τύποι, χρήσεις και συμβουλές επιλογής

Κατάλογος

Τι είναι ο Varistor;

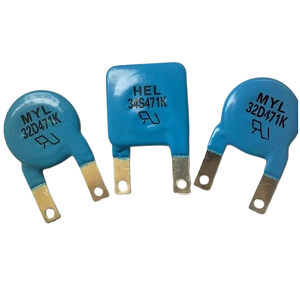

ΕΝΑ κτηνοτρόφος είναι ένα ηλεκτρικό συστατικό που προστατεύει τα κυκλώματα από την ξαφνική τάση.Η λέξη προέρχεται από την "εξαρτώμενη από την τάση αντίσταση", η οποία περιγράφει τον τρόπο με τον οποίο λειτουργεί: η αντίσταση της αλλάζει με βάση την εφαρμοζόμενη τάση.Σε κανονικές συνθήκες, όταν η τάση παραμένει εντός του αναμενόμενου εύρους, ο Varistor δρα σχεδόν σαν μονωτήρας.Αντιμετωπίζει τη ροή του ρεύματος, αφήνοντας μόνο ένα μικρό ποσό να περάσει.Αλλά αν η τάση ξαφνικά πηδάει, ο Varistor αντιδρά αμέσως.Η αντίσταση του πέφτει απότομα, επιτρέποντάς του να απορροφήσει και να ανακατευθύνει την ενέργεια υπερχείλισης προτού να φτάσει και να βλάψει τα ευαίσθητα εξαρτήματα.

Εικόνα 2. Σύμβολα κυκλώματος Varistor

Το αριστερό σύμβολο απεικονίζει ένα Varistor οξειδίου μετάλλου (MOV), αναγνωρίσιμο από ένα σχήμα αντίστασης ζιγκ -ζαγκ που διασχίζεται από μια διαγώνια γραμμή.Αντιπροσωπεύει μια εξαρτώμενη από την τάση αντίσταση που βρίσκεται συνήθως στα διαγράμματα κυκλώματος.Τα MOVs βοηθούν στην προστασία των ηλεκτρονικών εξαρτημάτων με τη σύσφιξη των υπερβολικών αιχμών τάσης, αποτρέποντας τη ζημιά.Το σωστό σύμβολο είναι ένα εναλλακτικό τυποποιημένο σύμβολο δείχνει ένα απλό ορθογώνιο που διασχίζεται από μια διαγώνια γραμμή.Αν και διαφορετικά οπτικά, αντιπροσωπεύει την ίδια λειτουργία, μια μη γραμμική αντίσταση που εξαρτάται από την τάση που χρησιμοποιείται για την προστασία της αύξησης.Αυτή η παραλλαγή γίνεται αποδεκτή σε ορισμένες περιοχές ή σε συγκεκριμένους κατασκευαστές.

Δομή του Varistor

Οι περισσότεροι μεταφορέων, ειδικά ο ευρέως χρησιμοποιούμενος μεταφορέας οξειδίου μετάλλου (MOV), είναι κατασκευασμένοι από κεραμικό δίσκο που σχηματίζεται κυρίως από κόκκους οξειδίου του ψευδαργύρου.Αυτοί οι κόκκοι αναμιγνύονται με ιχνοστοιχεία άλλων μεταλλικών οξειδίων για να τελειοποιήσουν την απόδοση.Ο κεραμικός δίσκος κάθεται μεταξύ δύο μεταλλικών ηλεκτροδίων.Όταν το ρεύμα ρέει, μετακινείται μέσα από αμέτρητες μικροσκοπικές συνδέσεις σχηματίζονται όπου οι κόκκοι οξειδίου του ψευδαργύρου αγγίζουν ο ένας τον άλλον.Αυτές οι διασταυρώσεις λειτουργούν σαν ηλεκτρικές πύλες.Κάτω από τις κανονικές τάσεις, παραμένουν "κλειστά", μπλοκάρισμα ρεύματος.Αλλά μόλις η τάση διασχίσει ένα συγκεκριμένο όριο, οι διασταυρώσεις "ανοίγουν" και επιτρέπουν το ρεύμα να περάσει.Οι Varistors έρχονται σε διάφορες μορφές: τύποι δίσκων για κυκλώματα μεταξύ οπών, τύπους μπλοκ για εφαρμογές βαρέως τύπου και μικρές εκδόσεις επιφάνειας για συμπαγή ηλεκτρονικά.Αυτή η εσωτερική δομή εξασφαλίζει ότι ο Varistor μπορεί να χειριστεί γεγονότα υψηλής ενέργειας χωρίς να καταρρέει ή να θέτει σε κίνδυνο την ασφάλεια του κυκλώματος.

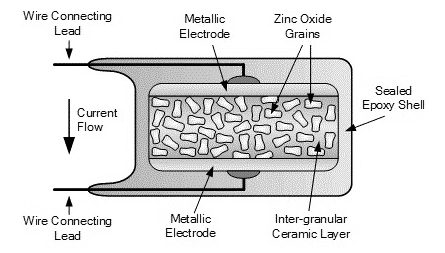

Εικόνα 3. Εσωτερική δομή ενός μεταφορέα οξειδίου μετάλλου (MOV)

Αυτό το διάγραμμα απεικονίζει την εσωτερική κατασκευή ενός μεταφορέα μεταλλικού οξειδίου (MOV).Δείχνει κόκκους οξειδίου ψευδαργύρου που συμπιέζονται μεταξύ δύο μεταλλικών ηλεκτροδίων, όλα περικλείονται μέσα σε ένα προστατευτικό εποξειδικό περίβλημα.Το κεραμικό στρώμα που σχηματίζεται μεταξύ των κόκκων χρησιμεύει ως ευαίσθητο σε τάση φράγμα.Υπό κανονικές συνθήκες, αυτό το φράγμα εμποδίζει τη ροή του ρεύματος, αλλά κατά τη διάρκεια μιας τάσης, επιτρέπει την διέλευση του ρεύματος, προστατεύοντας το κύκλωμα από ζημιές.Τα καλώδια σύνδεσης επιτρέπουν την εγκατάσταση της MOV σε ηλεκτρικά συστήματα.Αυτός ο σχεδιασμός επιτρέπει στο MOV να απορροφά με ασφάλεια και να διαλύει την υπερβολική ενέργεια από τις αιχμές τάσης.

Πώς λειτουργεί ένας varistor;

Ο πρωταρχικός ρόλος ενός Varistor είναι η προστασία των ηλεκτρικών και ηλεκτρονικών κυκλωμάτων ελέγχοντας τη ροή του ρεύματος σε απόκριση των μεταβολών της τάσης.Αυτό κάνει αυτό ενεργώντας ως διακόπτης εξαρτώμενου από την τάση, εμποδίζοντας ή επιτρέποντας το ρεύμα ανάλογα με το επίπεδο τάσης που ανιχνεύει.

Ένα από τα πλεονεκτήματα ενός Varistor είναι ότι επαναφέρει αυτόματα μετά την ολοκλήρωση της κατάστασης.Καθώς η τάση επιστρέφει σε ένα ασφαλές επίπεδο, ο Varistor ανακτά γρήγορα την κατάσταση υψηλής αντοχής, συμπεριφέροντας και πάλι σαν ανοιχτό κύκλωμα.Αυτή η επαναφορά πραγματοποιείται χωρίς ανάγκη για εξωτερικό έλεγχο, διακόπτες ή παρέμβαση, καθιστώντας τους Varistors εξαιρετικά βολικό για μακροπρόθεσμη προστασία χωρίς παρακολούθηση.

Τύποι μεταφορέων

Οι μεταφορείς κατηγοριοποιούνται από τα υλικά που είναι κατασκευασμένα και από τις εφαρμογές που εξυπηρετούν.Οι δύο κύριοι τύποι είναι:

Varistors οξειδίου μετάλλων (MOVS)

Τα MOVs είναι ο πιο συχνά χρησιμοποιούμενος τύπος.Είναι κατασκευασμένα από κεραμικά οξειδίου ψευδαργύρου και λειτουργούν καλά τόσο στο σπίτι όσο και στο βιομηχανικό περιβάλλον.Είναι προσιτές, αξιόπιστες και προσφέρουν γρήγορη προστασία από τις υπερτάσεις.Έρχονται σε διάφορες βαθμολογίες τάσης και φυσικά μεγέθη, καθιστώντας τους εύκολο να χωρέσουν σε διαφορετικά είδη κυκλωμάτων, από απλές λωρίδες ισχύος έως πολύπλοκο εξοπλισμό αυτοματισμού.

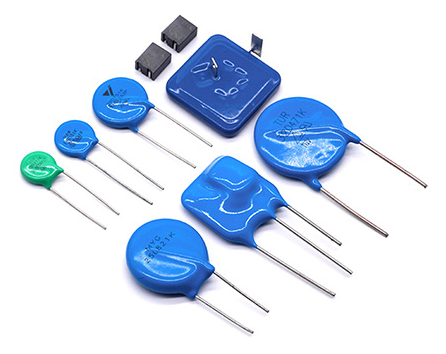

Σχήμα 4. Varistors οξειδίου μετάλλου (MOVS)

Varistors καρβιδίου πυριτίου (SICVs)

Τα SICVs χρησιμοποιούν καρβίδιο πυριτίου αντί για οξείδιο του ψευδαργύρου.Αυτό τους δίνει ανώτερη ανθεκτικότητα και την ικανότητα να χειρίζονται πολύ υψηλότερα επίπεδα ενέργειας.Βρίσκονται συνήθως σε συστήματα μεγάλης κλίμακας ή υψηλού κινδύνου, όπως δίκτυα μετάδοσης ισχύος ή βαριές βιομηχανικές ρυθμίσεις.Τα SICVs είναι πιο ακριβά από τα MOVs, αλλά είναι σημαντικά όταν απαιτείται ακραία προστασία.

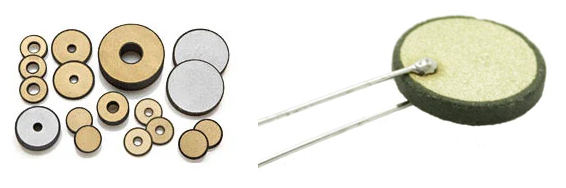

Εικόνα 5. Varistors καρβιδίου πυριτίου (SICVs)

Εφαρμογές μεταφορέων

Σπίτια και γραφεία

Οι μεταφορείς είναι συνήθως ενσωματωμένες στις καθημερινές ηλεκτρικές συσκευές για να εξασφαλίσουν την ασφάλεια και τη μακροζωία του ευαίσθητου εξοπλισμού.Σε περιβάλλοντα κατοικιών και γραφείων, είναι ενσωματωμένα σε προστατευτικά κύματος, λωρίδες ισχύος, προσαρμογείς ισχύος και οικιακές συσκευές.Η κύρια λειτουργία τους εδώ είναι να προστατεύουν τα ηλεκτρονικά ηλεκτρονικά στοιχεία, όπως τηλεοράσεις, υπολογιστές, δρομολογητές και έξυπνες οικιακές συσκευές από αιχμές τάσης που προκαλούνται από απεργίες αστραπής, συμβάντα μεταγωγής πλέγματος ή ξαφνικές διακοπές ρεύματος.Με τη σύσφιξη των υπερβολικών τάσεων, αποτρέπουν την ηλεκτρική υπερπλήρωση που θα μπορούσε διαφορετικά να βλάψει ή να καταστρέψει ευαίσθητα κυκλώματα.

Τηλεπικοινωνίες

Σε τηλεπικοινωνιακές υποδομές, οι μεταφορέων χρησιμοποιούνται για την προστασία του εξοπλισμού επικοινωνίας από τις μεταβατικές τάσες που ταξιδεύουν κατά μήκος των γραμμών σήματος.Αυτό περιλαμβάνει προστασία για τηλεφωνικά συστήματα, υλικό δικτύωσης και γραμμές μεταφοράς δεδομένων.Αυτά τα εξαρτήματα αντιμετωπίζουν έκθεση σε ηλεκτρομαγνητικές παρεμβολές (EMI), επαγόμενες από αστραπές και μεταβαλλόμενες μεταβατικές, οι οποίες μπορούν να διαταράξουν την ακεραιότητα του σήματος ή τις μονάδες ζημιές.Οι μεταφορείς σε αυτά τα συστήματα εξασφαλίζουν αξιόπιστη επικοινωνία, καταστέλλοντας τις επιβλαβείς αιχμές τάσης πριν φτάσουν σε ευαίσθητα εξαρτήματα.

Βιομηχανία

Τα βιομηχανικά περιβάλλοντα διαθέτουν σύνθετα ηλεκτρικά συστήματα με συχνές λειτουργίες μεταγωγής και μηχανήματα υψηλής ισχύος.Οι μεταφορείς αναπτύσσονται σε κινητικές μονάδες, προγραμματιζόμενους λογικούς ελεγκτές (PLCs), βιομηχανικά τροφοδοτικά και συστήματα αυτοματισμού εργοστασίων.Αυτά τα περιβάλλοντα είναι επιρρεπή σε μεταβατικές τάσης που προκαλούνται από νεοσύστατες επιχειρήσεις, μετατόπιση των επαφών και διακοπές επαγωγικών φορτίων.Με τον έλεγχο αυτών των μεταβατικών στοιχείων, οι Varistors συμβάλλουν στη διατήρηση της αξιοπιστίας του εξοπλισμού, στη μείωση του χρόνου διακοπής λειτουργίας και στην αποτροπή δαπανηρών ζημιών στα συστήματα βιομηχανικού ελέγχου.

Ανανεώσιμη ενέργεια

Τα συστήματα ανανεώσιμων πηγών ενέργειας, όπως οι εγκαταστάσεις ηλιακής φωτοβολταϊκής (PV) και οι ανεμογεννήτριες συχνά λειτουργούν σε σκληρά ηλεκτρικά περιβάλλοντα με κυμαινόμενες συνθήκες πλέγματος.Οι μεταφορείς εγκαθίστανται σε ηλιακούς μετατροπείς, ελεγκτές ανεμογεννητριών και συστήματα αποθήκευσης ενέργειας για να προστατεύσουν από συνθήκες υπέρτασης που προκαλούνται από ασταθείς συνδέσεις πλέγματος, αστραπές ή υπερτάξεις.Αυτή η προστασία είναι σημαντική για τη μεγιστοποίηση της διάρκειας ζωής και την απόδοση της υποδομής ανανεώσιμων πηγών ενέργειας, εξασφαλίζοντας παράλληλα την ασφαλή ενσωμάτωση με το ηλεκτρικό δίκτυο.

Φωτισμός και συστήματα ισχύος

Στα συστήματα φωτισμού και τον εξοπλισμό άμεσης ρεύματος υψηλής τάσης (HVDC), οι Varistors βοηθούν στη διαχείριση της ηλεκτρικής πίεσης κατά τη διάρκεια των συμβάντων μεταγωγής.Για παράδειγμα, στα κυκλώματα φωτισμού φθορισμού, χρησιμοποιούνται για την καταστολή των τόξων και τον έλεγχο των ρευμάτων εισόδου όταν τα φώτα είναι πρώτα ενεργοποιημένα.Ομοίως, σε συστήματα HVDC και σε άλλες εφαρμογές υψηλής ισχύος, οι μεταφορέων συμβάλλουν στη μείωση των επιζήμιο αποτελέσματα των ηλεκτρικών υπερτάσεων και στη διαχείριση της σταθερότητας της τάσης.Αυτό όχι μόνο προστατεύει τον εξοπλισμό αλλά και εξασφαλίζει ασφαλέστερη λειτουργία και παρατείνει τη ζωή των εξαρτημάτων.

Πώς να επιλέξετε το σωστό Varistor;

Η επιλογή του σωστού Varistor σημαίνει να ταιριάζει με τα ηλεκτρικά χαρακτηριστικά του στο σύστημα που προστατεύει.Οι βασικοί παράγοντες περιλαμβάνουν:

1. Τάση σύσφιξης (VC): Αυτό είναι το επίπεδο τάσης στο οποίο ο Varistor αρχίζει να διεξάγει και να περιορίζει την αύξηση.Πρέπει να είναι αρκετά υψηλό για να παραμείνει εκτός δρόμου κατά τη διάρκεια της κανονικής λειτουργίας, επιτρέποντας στην τάση του συστήματος να κυμαίνεται μέσα στο τυπικό εύρος της χωρίς να ενεργοποιεί το Varistor.Ωστόσο, πρέπει επίσης να είναι αρκετά χαμηλό ώστε να προστατεύει τα μεταγενέστερα εξαρτήματα από αιχμές τάσης.Για παράδειγμα, σε μια εφαρμογή AC 220V, χρησιμοποιούνται συνήθως οι Varistors με τάση σύσφιξης στην περιοχή 470V έως 620V.Η επιλογή πολύ χαμηλής τάσης σύσφιξης μπορεί να οδηγήσει σε περιττή φθορά ή πρόωρη αποτυχία του Varistor, ενώ υπερβολικά υψηλή τάση μπορεί να αφήσει ευαίσθητα εξαρτήματα απροστάτευτα.

2. Χωρητικότητα ρεύματος υπερτάσεων: Αυτό αναφέρεται στο μέγιστο ρεύμα αύξησης που μπορεί να χειριστεί ο Varistor χωρίς ζημιές, συνήθως που καθορίζεται στα αμπέρ.Θα πρέπει να υπερβαίνει το σενάριο της χειρότερης περίπτωσης που αναμένεται στο περιβάλλον σας, όπως οι απεργίες αστραπής, η μετατροπή των μεταβατικών ή των ηλεκτροστατικών απορρίψεων.Οι ποικιλίες υψηλότερης χωρητικότητας είναι φυσικά μεγαλύτεροι και πιο ισχυροί, αλλά μπορεί να είναι περιττές εάν η εφαρμογή αντιμετωπίζει μόνο μέτριες μεταβατικές.

3. Χρόνος απόκρισης: Οι Varistors αντιδρούν εξαιρετικά γρήγορα συνήθως στην περιοχή νανοδευτερόλεπτα.Ωστόσο, είναι σημαντικό να επαληθεύσετε ότι ο χρόνος απόκρισης του επιλεγμένου Varistor είναι αρκετά γρήγορος για την αίτησή σας, ειδικά εάν προστατεύετε ευαίσθητες συσκευές ημιαγωγών που θα μπορούσαν να υποστούν ζημιές από ακόμη και βραχυπρόθεσμες.

4. Αξιολόγηση ενέργειας (Joules) : Η αξιολόγηση ενέργειας καθορίζει πόση ενέργεια μπορεί να απορροφήσει ο Varistor κατά τη διάρκεια ενός μόνο συμβάντος υπερχείλισης.Αυτό πρέπει να ταιριάζει με τα επίπεδα ενέργειας που είναι πιθανό να συναντήσει το σύστημά σας.Η υποεκτίμηση αυτής της βαθμολογίας μπορεί να οδηγήσει σε αποτυχία του Varistor μετά από ένα μόνο μεγάλο γεγονός, ενώ η υπερεκτιμητική μπορεί να οδηγήσει σε περιττές ανησυχίες για το κόστος ή το μέγεθος.

5. χωρητικότητα και αντίσταση: Οι Varistors προσθέτουν εγγενώς χωρητικότητα και αντίσταση στο κύκλωμα.Στα κυκλώματα ισχύος, αυτό είναι συνήθως αμελητέο.Ωστόσο, σε δεδομένα υψηλής συχνότητας, υψηλής ταχύτητας ή εφαρμογές ευαίσθητες σε σήματα, η χωρητικότητα του Varistor μπορεί να επηρεάσει την ακεραιότητα του σήματος ή να εισαγάγει ανεπιθύμητα αποτελέσματα φιλτραρίσματος.Η επιλογή των ποικιλιών χαμηλής χωρητικότητας που έχουν σχεδιαστεί για προστασία της γραμμής σήματος μπορεί να μετριάσει αυτά τα ζητήματα.

Πλεονεκτήματα και μειονεκτήματα των μεταφορέων

Φόντα

Γρήγορος χρόνος απόκρισης: Οι Varistors έχουν σχεδιαστεί για να αντιδρούν σχεδόν στιγμιαία σε ξαφνικές αιχμές τάσης ή παροδικές υπερτιμήσεις.Η ταχεία αντίδρασή τους βοηθά στην πρόληψη των ζημιών σε ευαίσθητα ηλεκτρονικά εξαρτήματα με τη σύσφιξη της περίσσειας της τάσης προτού να μπορέσει να μεταδοθεί περαιτέρω στο κύκλωμα.

Αμφίδρομη προστασία: Σε αντίθεση με ορισμένες συσκευές προστασίας που προστατεύουν μόνο από την τάση των τάσης προς μία κατεύθυνση, οι Varistors παρέχουν αμφίδρομη προστασία.Αυτό σημαίνει ότι είναι σε θέση να χειρίζονται τόσο θετικές όσο και αρνητικές υπερτάσεις, καθιστώντας τα κατάλληλα για εφαρμογές AC καθώς και για εφαρμογές DC.

Οικονομικά αποδοτική λύση: Οι Varistors προσφέρουν μια εξαιρετικά οικονομική μορφή προστασίας μεταβατικής τάσης.Η οικονομική τους προσιτότητα τους καθιστά μια δημοφιλής επιλογή τόσο σε καταναλωτικά όσο και βιομηχανικά ηλεκτρονικά, όπου η απόδοση κόστους είναι συχνά μια σχεδίαση.

Ευέλικτο εύρος επιλογών: Οι Varistors έρχονται σε μεγάλη ποικιλία μεγεθών, βαθμολογιών τάσης και δυναμικότητας χειρισμού ενέργειας.Αυτή η ευελιξία σας επιτρέπει να επιλέξετε τον πιο κατάλληλο Varistor για μια συγκεκριμένη εφαρμογή, είτε προστατεύει ένα μικρό κύκλωμα αισθητήρων είτε ένα μεγάλο σύστημα κατανομής ισχύος.

Απλή ενσωμάτωση: Ένα από τα οφέλη των Varistors είναι η ευκολία εφαρμογής τους.Δεν απαιτούν πρόσθετα κυκλώματα ελέγχου, ενεργά εξαρτήματα ή πολύπλοκες διαδικασίες εγκατάστασης.Συνήθως, τοποθετούνται απευθείας στις γραμμές ηλεκτρικής ενέργειας ή στις διαδρομές σήματος, καθιστώντας τους μια απλή λύση για την προστασία του κυκλώματος.

Μειονεκτήματα

Υποβάθμιση της απόδοσης με την πάροδο του χρόνου: Οι Varistors έχουν μια πεπερασμένη διάρκεια ζωής και η ικανότητά τους να απορροφούν την ενέργεια μειώνεται με κάθε συμβάν κύματος.Η επανειλημμένη έκθεση σε μεταβατικά υψηλής ενέργειας φουσκώνει σταδιακά τη συσκευή, ενδεχομένως οδηγώντας σε μειωμένη προστασία ή αποτυχία εάν δεν παρακολουθείται και αντικαθίσταται ανάλογα με τις ανάγκες.

Παραγωγή θερμότητας κατά τη διάρκεια συμβάντων υψηλής ενέργειας: Όταν απορροφούν μεγάλες ποσότητες ενέργειας, οι Varistors μπορούν να δημιουργήσουν θερμότητα.Εάν αυτή η θερμότητα δεν έχει διαλυθεί ή διαχειριστεί σωστά, μπορεί να οδηγήσει σε θερμική βλάβη, μειώνοντας τη διάρκεια ζωής του Varistor ή δημιουργώντας κίνδυνο ασφάλειας σε ακραίες περιπτώσεις.

Κίνδυνος αποτυχίας εάν βαθμολογηθεί ακατάλληλα: Η επιλογή ενός Varistor με εσφαλμένη τάση ή αξιολογήσεις ενέργειας για την προβλεπόμενη εφαρμογή μπορεί να οδηγήσει σε πρόωρη αποτυχία ή ανεπαρκή προστασία.Η υπερτίμωση ή η υποτιμητική παραλλαγή μπορεί να οδηγήσει στην ενεργοποίηση της συσκευής όταν χρειάζεται ή βλάπτεται κατά τη διάρκεια των κανονικών συνθηκών λειτουργίας.

Σύναψη

Οι Varistors είναι σημαντικά μέρη που βοηθούν να σταματήσουν τις αιχμές ξαφνικής τάσης από την καταστροφή των ηλεκτρονικών σας.Το κάνουν αυτό αλλάζοντας πόσο ηλεκτρική ενέργεια αφήνουν όταν η τάση γίνεται πολύ υψηλή.Υπάρχουν διάφοροι τύποι ποικιλιών και χρησιμοποιούνται σε πολλά μέρη από τα οικιακά gadgets σε μεγάλες βιομηχανικές μηχανές.Η επιλογή του σωστού σημαίνει να ελέγχετε πράγματα όπως η τάση μπορεί να χειριστεί και πόσο γρήγορα λειτουργεί.Οι Varistors είναι εύκολο στη χρήση, εργάζονται γρήγορα και προστατεύουν και προς τις δύο κατευθύνσεις, αλλά πρέπει να επιλεγούν προσεκτικά για να διαρκέσουν περισσότερο και να λειτουργούν καλά.Με τη σωστή επιλογή, οι Varistors μπορούν να προστατεύσουν με ασφάλεια τις συσκευές σας από την εξουσία.
